HIKOKI DH 26PMC User manual

中 文
English
DH 26PMC
锤钻
Rotary Hammer
使用说明书
Handling instructions
保留备用
Keep for future reference
000BookDH26PMCChS.indb1000BookDH26PMCChS.indb1 2021/05/1410:03:112021/05/1410:03:11

2
中文
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动
(无线) 电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
目次
电动工具通用安全警告...............................2
锤钻安全警告...................................................4
符号.......................................................................4
规格.......................................................................5
标准附件.............................................................5
选购附件 (分开销售) ....................................6
用途.......................................................................8
作业之前.............................................................8
使用方法..........................................................10

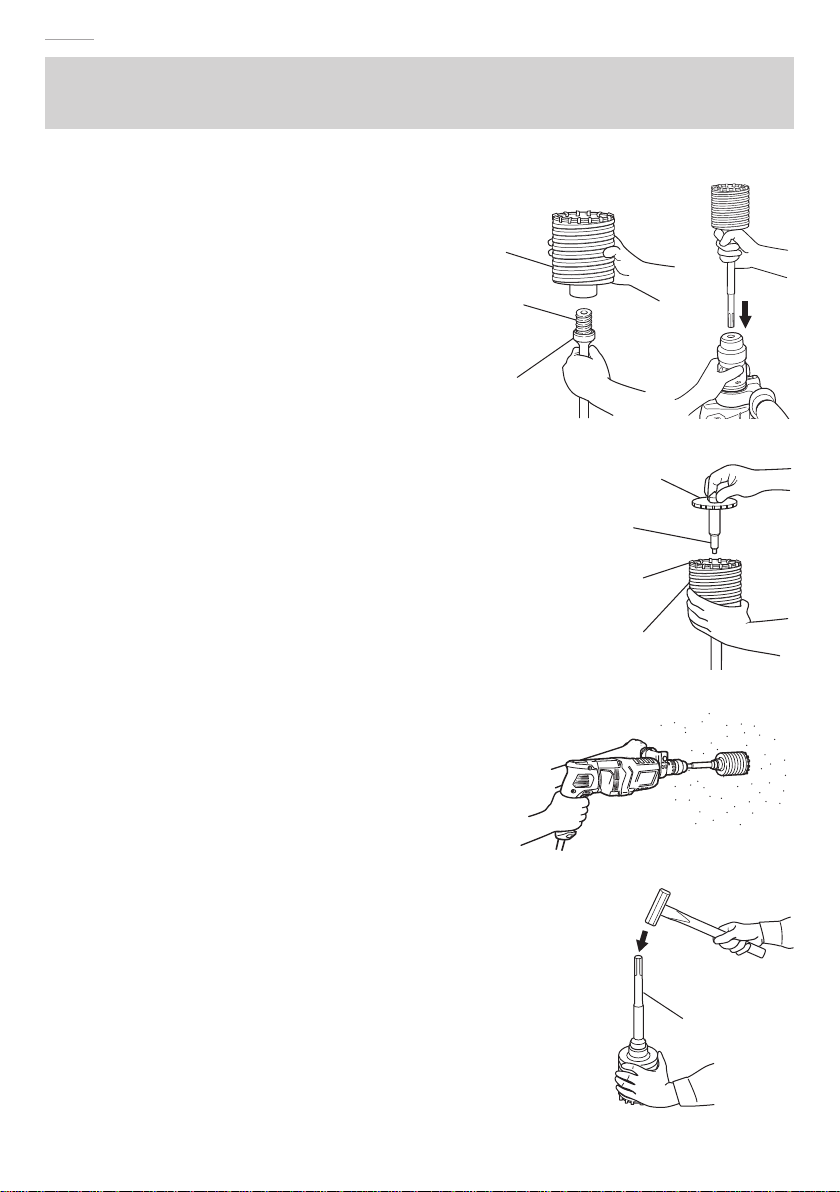

怎么样使用取心钻具 (轻载用)
(安装有钻头固定器) ..................................14
润滑....................................................................15
维护和检查.....................................................15
000BookDH26PMCChS.indb2000BookDH26PMCChS.indb2 2021/05/1410:03:132021/05/1410:03:13

3
中文
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器 (ＲＣＤ)。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
000BookDH26PMCChS.indb3000BookDH26PMCChS.indb3 2021/05/1410:03:132021/05/1410:03:13

4
中文
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
锤钻安全警告
1. 请佩戴护耳罩。
暴露在噪声中会引起听力损伤。
2. 如果随工具提供辅助手柄，请使用。
操作失手会引起人身伤害。
3. 在切削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持面
来握持工具。切削附件碰到带电导线会使工具外露的金属零件带电从而使操
作者受到电击。
4. 作业之后的钻头仍处在高热状态下，切不可摸触，以免灼伤。
5. 对墙壁、天花板和地板进行钻孔或钻碎作业时，应彻底查明里面是否敷设电
缆或导管。
6. 使用锤钻时，应牢牢握住工具的操作柄和侧柄。否则，所产生的反作用力会
将孔钻歪，甚至会造成危险。
7. 佩戴防尘口罩
不要吸入在钻凿操作过程中产生的有害粉尘。粉尘会危机到自身和旁观者的
身体健康。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅读使用说明书
000BookDH26PMCChS.indb4000BookDH26PMCChS.indb4 2021/05/1410:03:132021/05/1410:03:13

5
中文

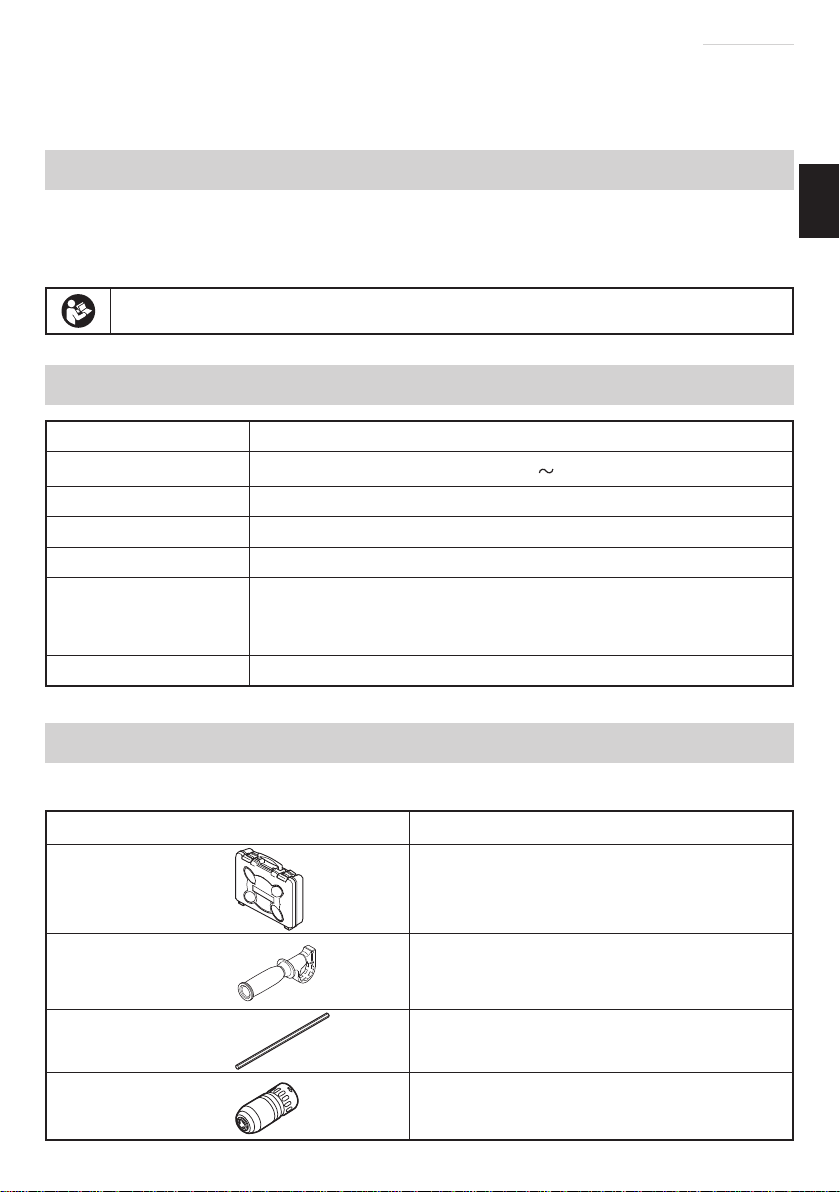

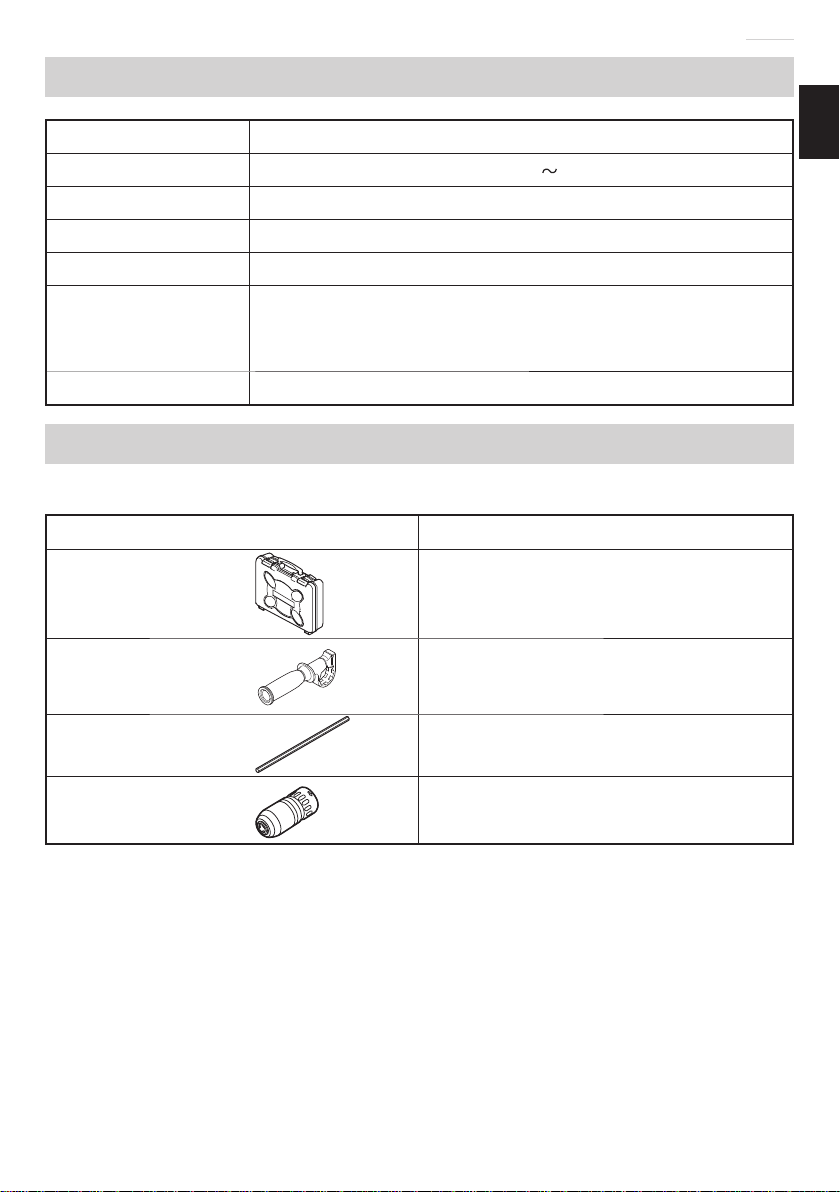

规格
型式 DH26PMC
电压 220V
输入功率 830W
空载转速 0－1100/min
满载冲击率 0－4300/min
能力∶ 混凝土
钢铁
木材
3.4－26mm
13mm
32mm
重量 (不含线缆) 3.0kg
标准附件
除了主机 (1 台) 外，产品包中还包括表中所列的附件。
DH26PMC
塑料盒 1
侧柄 1
深度计 1
钻头卡盘固定器 1
000BookDH26PMCChS.indb5000BookDH26PMCChS.indb5 2021/05/1410:03:132021/05/1410:03:13

6
中文

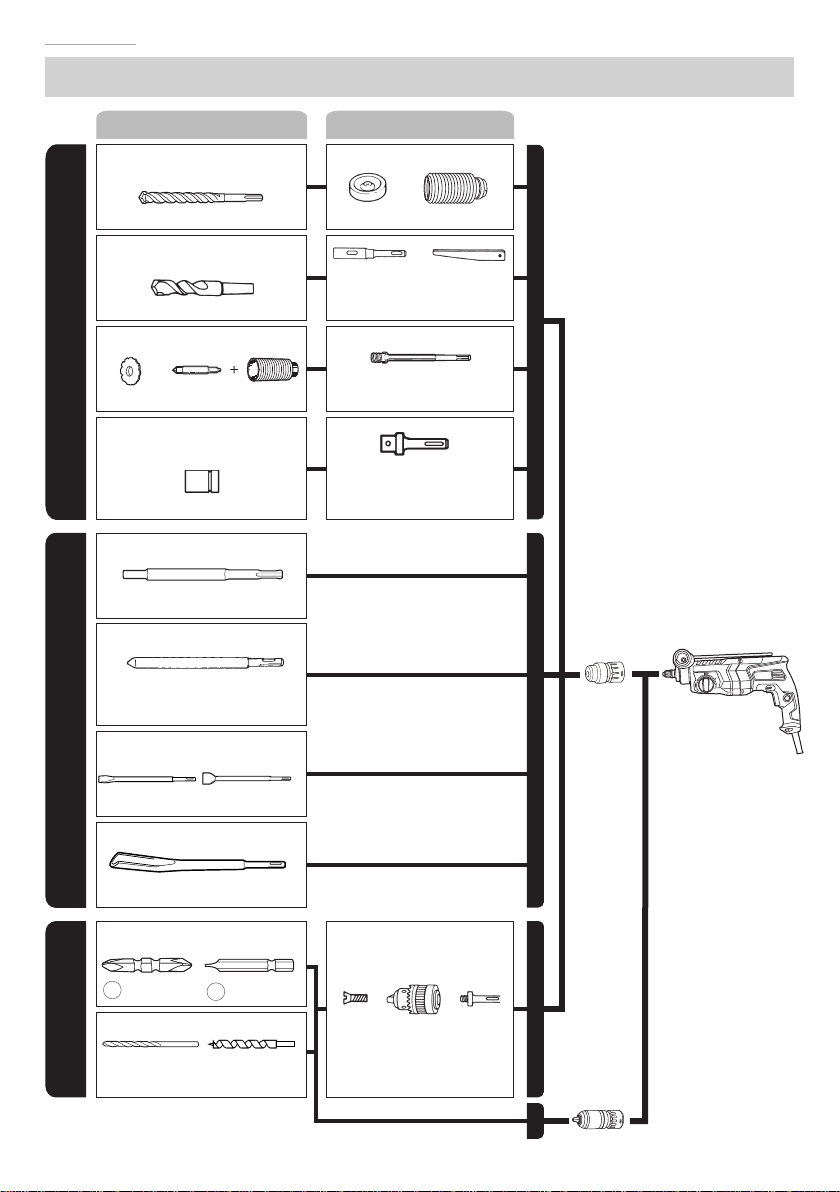

选购附件 (分开销售)
⦁ 开槽和修边
錾子 切割钻
⦁ 开槽器具
开槽凿
+
⦁
在混凝土或瓷砖上钻孔
⦁
钻锚孔
⦁
在混凝土或瓷砖上钻孔
⦁
钻锚孔
⦁ 大孔钻
⦁ 锚栓安装
⦁ 粉碎作业
⦁ 导螺杆
⦁
在刚材或木材上钻孔
⦁
化学锚栓的螺栓固定作业
用具 转接器
钻头
+钻头
-
钻头
钻头 (锥柄)
锚栓安装转接器
六角套筒
钢材专用钻头 木材专用钻头
++
专用
螺丝
卡盘
转接器
钻头卡盘
(13 VLRB-D)
化学锚栓转接器
尖钻头
(圆形)
锥柄转接器
引导盘 钻心轴 中央销 钻心
扁销
旋钻 + 捶击仅旋钻
用于面朝上的作业
集尘器 集尘器 (B)
仅捶击
377959
375010
000BookDH26PMCChS.indb6000BookDH26PMCChS.indb6 2021/05/1410:03:132021/05/1410:03:13

7
中文
● 在混凝土或瓷砖上钻孔
● 钻锚孔
SDS-plus 钻头
外径 全长 有效长度
4.0mm 110mm 50mm
5.0mm 110mm 50mm
160mm 100mm
5.5mm 110mm 50mm
6.0mm 110mm 50mm
160mm 100mm
6.4mm 160mm 100mm
6.5mm 160mm 100mm
7.0mm 160mm 100mm
9.0mm 160mm 100mm
9.5mm 160mm 100mm
10.0mm 160mm 100mm
260mm 200mm
10.5mm 160mm 100mm
260mm 200mm
12.0mm 260mm 187mm
12.5mm 160mm 88mm
260mm 187mm
12.7mm 260mm 187mm
13.0mm 160mm 87mm
14.3mm 160mm 87mm
260mm 186mm
14.5mm 160mm 87mm
260mm 186mm
15.0mm 160mm 85mm
16.0mm 160mm 85mm
260mm 186mm
16.5mm 160mm 85mm
17.0mm 160mm 85mm
260mm 185mm
SDS-plus 钻头
外径 全长 有效长度
17.5mm 160mm 90mm
260mm 185mm
18.0mm 160mm 90mm
19.0mm 260mm 185mm
20.0mm 260mm 175mm
22.0mm 260mm 175mm
25.0mm 450mm 375mm
● 在混凝土或瓷砖上钻孔
● 钻锚孔
锥柄转接器
锥度模式
1 号莫尔斯锥度
2 号莫尔斯锥度
A- 锥柄
B- 锥柄
● 大孔钻
钻心
外径 中央销 钻心柄全长
25mm* 不适用
105mm
300mm
29mm*
32mm
(A)35mm
38mm
45mm (B) 300mm
* 不带引导盘
● 使用挡块
松开翼形螺栓，然后将挡块插入
侧把手上的安装孔内。
W 1/4”
W 5/16”
W 3/8”
000BookDH26PMCChS.indb7000BookDH26PMCChS.indb7 2021/05/1410:03:142021/05/1410:03:14

8
中文
用途
旋钻与锤钻 单纯旋钻
○ 钻开锚栓孔 ○ 对钢材或木材钻孔
○ 对混凝土钻孔 ○ 旋紧机械螺丝、木螺丝
○ 对瓷砖钻孔 单纯锤钻
○ 轻凿混凝土、开槽和修边。
作业之前
1. 电源
确认所使用的电源与工具铭牌上标示的规格是否相符。
2. 电源开关
确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具
将出其不意地立刻转动，从而招致严重事故。
3. 延伸线缆
若作业场所移到离开电源的地点，应使用容量足够、装合适的延伸线缆，并
且要尽可能地短些。
4. 安装工具 (图 1)
注意！
为避免意外事故，请务必关闭开关
并拔下电源插头。
注:
当使用尖钻、钻头等工具时，请务
必使用本公司原装配件。
(1) 清洁工具柄。
(2) 旋转工具将其插入前帽的孔内直至
插锁插紧。( 图 1)
(3) 拉工具以检查是否完全插紧。
(4) 拆下工具时，首先请按箭头所示方向
将夹卡完全拉出，然后将钻头从夹卡
上拉下。( 图 2)
工具 SDS-plus 长柄部
前帽 夹卡
图 1
夹卡
图 2
000BookDH26PMCChS.indb8000BookDH26PMCChS.indb8 2021/05/1410:03:142021/05/1410:03:14

9
中文
5. 确认钻头的旋转方向 (图 3)
按下按键的 R (右) 侧可使钻头沿顺时针方
向 (前视) 旋转；按下按键的 L (左) 侧可
使钻头沿逆时针方向旋转。
6. 安装集尘杯和集尘器 (B) (选购附件)
(图 4、图 5)
使用锤钻进行头上工作时，请装上集尘杯
和集尘器 (B)，以减少灰尘的掉下，便於
操作。
○ 集尘杯的安装方法
请按照图 4 所示方法，将集尘杯装在钻头上使
用。
使用粗径钻头时，请用本工具将集尘杯的中心
孔开大。
○ 集尘器 (B) 的安装方法
使用集尘器 (B) 时，请将集尘器 (B)与夹卡上的
槽对准后插入，使集尘器 (B)覆盖钻头的顶端
(图 5)。
注意！
○ 集尘杯和集尘器 (B) 是专门用於混凝土的钻孔，
请勿用於金属、木材的钻孔。
○ 请将集尘器 (B) 完全插入，直至抵住夹卡。
○ 当集尘器 (B) 与混凝土表面有一段距离的状态
下，打开锤钻开关进行工作时，集尘器 (B) 会跟
钻头同时旋转。因此，请务必将集尘杯紧压在混
凝土表面上后再打开开关进行钻孔工作。(如将集
尘器 (B) 用於全长 190mm 以上的钻头时，集尘
器 (B) 便无法贴紧混凝土表面而旋转。因此，请
将集尘器 (B) 与全长 166mm及以下的钻头配套使
用。
○ 每钻 2 ～ 3 个孔后，请将粉尘丢掉。
○ 更换钻头时，请卸下集尘器 (B) 以后再进行。
按钮
图 3
集尘杯
图 4
集尘器 (B)
图 5
000BookDH26PMCChS.indb9000BookDH26PMCChS.indb9 2021/05/1410:03:142021/05/1410:03:14

10
中文

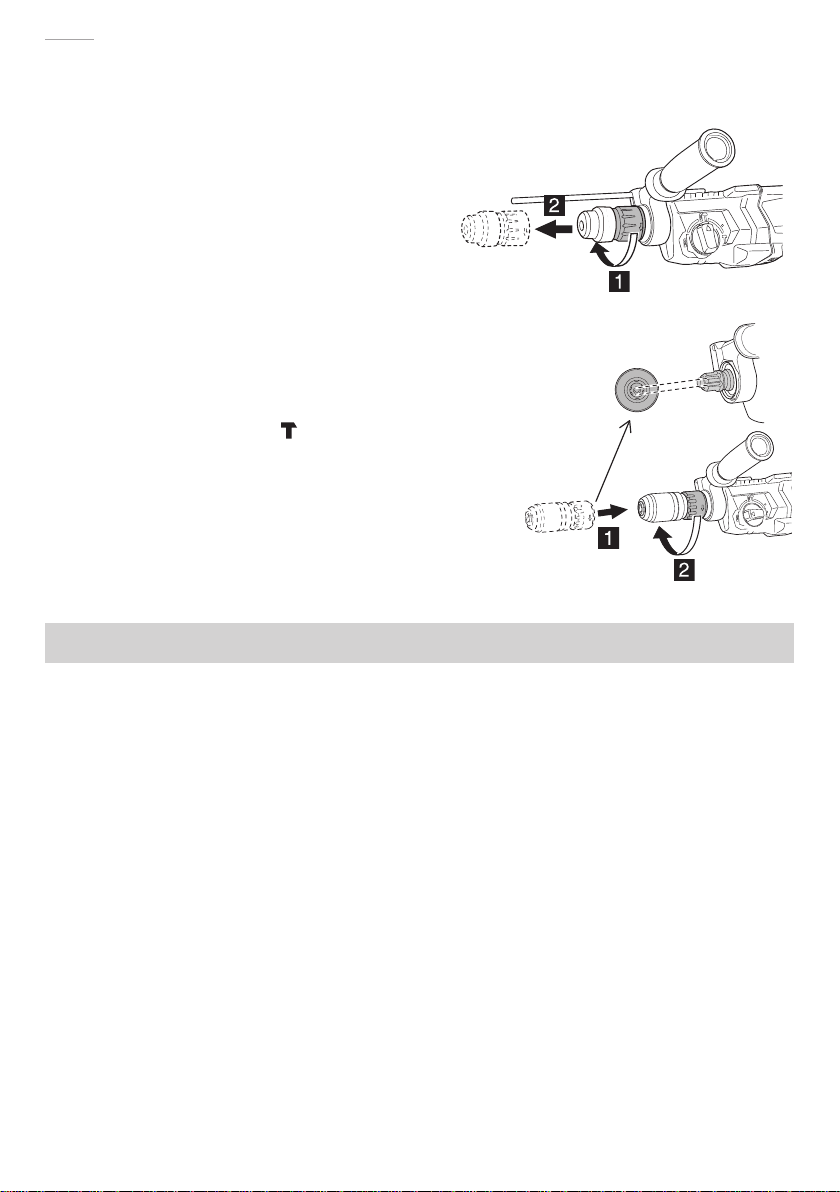

7. 更换钻头固定器或钻头卡盘固定器
注意！
○ 请务必关闭开关，并从插座拔下插头，
以防止意外发生。
○ 为避免在事故中受伤，请在更换夹盘
前取下钻头工具。
请按照以下操作步骤拆卸或安装钻头
或钻头卡盘固定器。
<拆卸>
请按箭头所示方向旋转锁定夹卡，并拉出
钻头固定器或钻头卡盘固定器（图 6）。
（如果很难拉出钻头固定器或钻头卡盘固定
器，请将选择杆对准 记号并旋转锁定夹
卡，将其拉出。)
<安装>
(1) 使锁定夹卡与齿条吻合。
(2) 推入锁定夹卡，并按照锁定夹卡上显示的
箭头方向进行旋转（图 7）。
(3) 试着拉出锁定夹卡，确认已安装牢固。

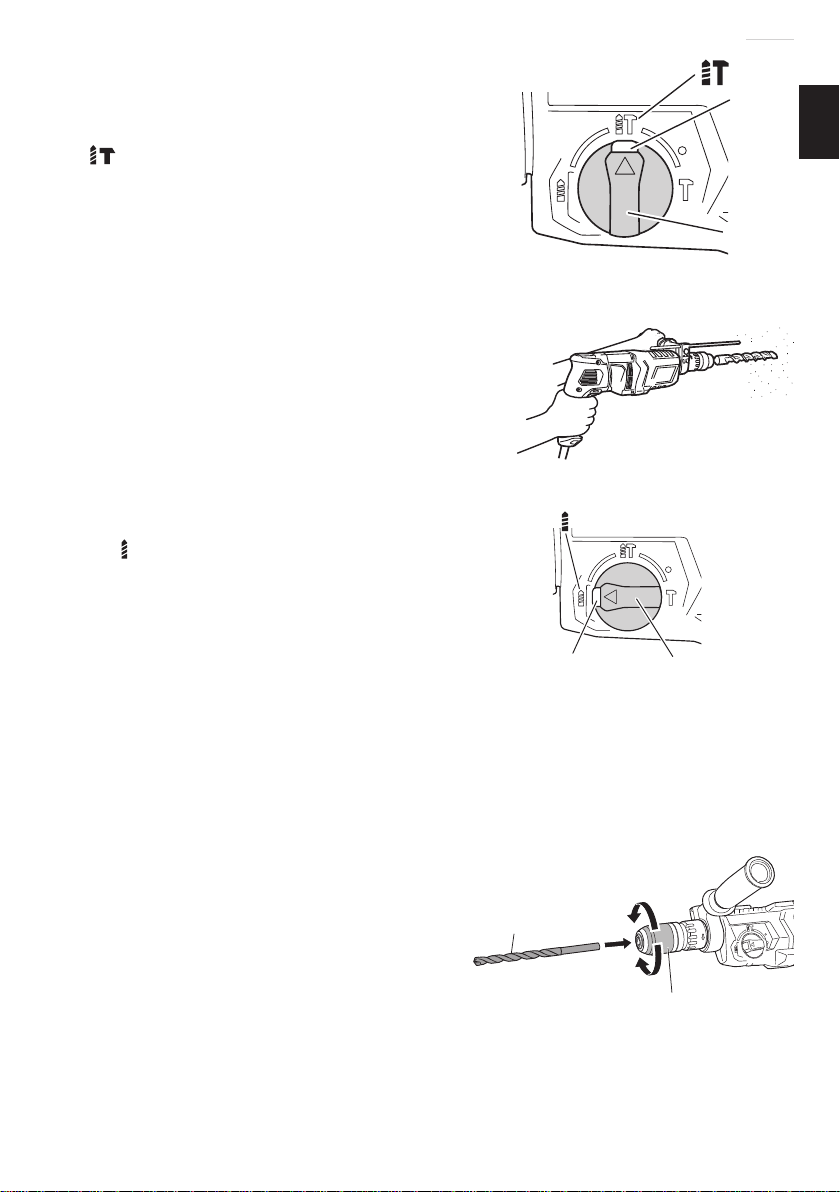

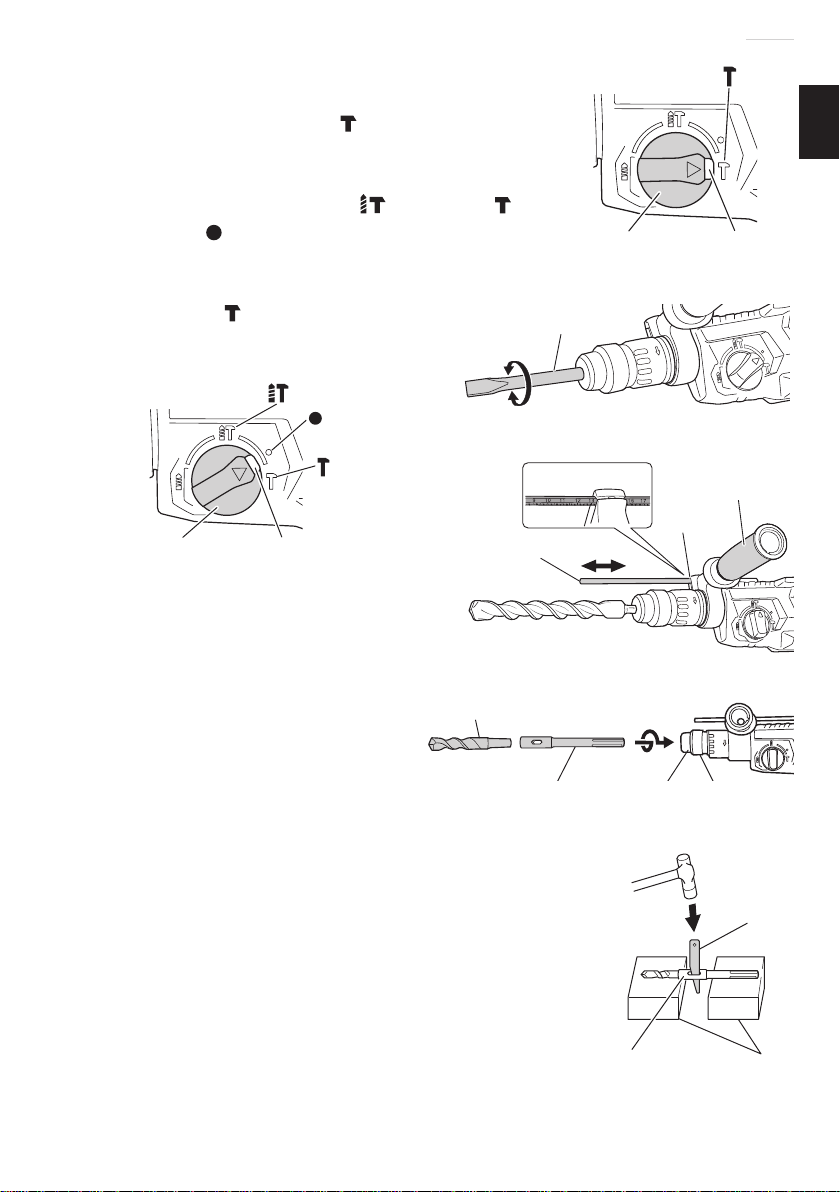

使用方法
注意！
在进行钻头及各种零部件的安装、拆卸，中断作业时及作业之后，为防止发
生意外事故，请务必关闭开关，从插座拔出插头。
1. 开关的操作
钻头的转速可以靠改变触发开关的拉动量来控制。轻拉触发开关，转速低 ；
稍用力拉开关，转速增高。拉动触发开关后再按下停止销的话，便可进行连
续作业。若想关掉触发开关，请再次拉动触发开关，以使停止销松开并使触
发开关回到其起始位置。
然而，倒转时只能将触发开关拉出一半，旋转速度为正常旋转时的约一半。
另外，倒转时不能使用开关止动器。
图 6
图 7
