HIKOKI H 45SR User manual

Demolition Hammer
Hammer
Marteau de demolition
Demolitore
Hakhamer
Martillo
Martelo
∫ÚÔ˘ÛÙÈÎfi
Read through carefully and understand these instructions before use.
Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.
Lire soigneusement et bien assimiler ces instructions avant usage.
Prima dell’uso leggere attentamente e comprendere queste istruzioni.
Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen.
Leer
cuidadosamente y comprender estas instrucciones antes del uso.
Antes de usar, leia com cuidado para assimilar estas instruções.
∆ιαβάστε προσεκτικά και κατανοήσετε αυτέσ τισ οδηγίεσ πριν τη χρήση.
Handling instructions
Bedienungsanleitung
Mode d’emploi
Istruzioni per l’uso
Gebruiksaanwijzing
Instrucciones de manejo
Instruções de uso
Οδηγίεσ χειρισµού
H 45SR
001Cover_H45SR_WE 08/12/12, 12:031

1
17 mm
a
▼
▼
D
E
6
7
A
9
0
C
Ea
F43 6 mm
G73 7 mm
B
1235
25
7
7
8
5
2
4
89
123
6
45
7
00Table_H45SR_WE 5/19/11, 2:17 PM1

2
1
2
3
4
5
6
7
8
9
0
A
B
C
D
E
F
G
English
Hexagonal shank tools
without a collar
Front cap (B)
Round type tools with a
collar
Round type tools
without a collar
Front cap
Tool shank
Grip (A)
Dust cover
Grip (B)
Side handle
Handle
Cyliner case
Crank cover
Wear limit
No. of Carbon brush
Usual carbon brush
Auto-stop carbon brush
Deutsch
Werkzeuge mit Sechskantschaft
ohne Manschette
Frontkappe (B)
Rundwerkzeuge mit
Manschette
Rundwerkzeuge ohne
Manschette
Frontkappe
Werkzeugschaft
Griff (A)
Staubabdeckung
Griff (B)
Seitengriff
Handgriff
Zylindergehäuse
Kurbeldeckel
Verschleißgrenze
Nr. der kohlebürste
Gewöhnliche
Kohlebürste
Auto-Stop Kohlebürest
Français
Outils à queue
hexagonale sans couronne
Capuchon avant (B)
Outils ronds avec
couronne
Outils ronds sans
couronne
Capuchon avant
Queue d’outil
Poignée (A)
Cache poussière
Poignée (B)
Poignée latérale
Poignée
Carter de cylindre
Couvercle de manivelle
Limite d’usure
No. de balai en carbone
Balai en carbone
ordinaire
Balai en carbone à arrêt
automatique
Italiano
Utensili a gambo
esagonale senza collare
Tappo anteriore (B)
Utensili di tipo rotondo
con collare
Utensili di tipo rotondo
senza collare
Tappo anteriore
Gambo dell’utensile
Impugnatura (A)
Parapolvere
Impugnatura (B)
Maniglia laterale
Maniglia
Cassa del cilindro
Coperchio
dell’incastellatura
Limite d’usura
Numero delle spazzole
di carbone
Spazzola di
carbonecomune
Spazzola di carbone ad
arresto automatico
1
2
3
4
5
6
7
8
9
0
A
B
C
D
E
F
G
Nederlands
Zeskantig schachthulpstuk
zonder kraag
Voorkap (B)
Rond hulpstuk met
kraag
Rond hulpstuk zonder
kraag
Voorkap
Boorschacht
Greep (A)
Stofkap
Greep (B)
Zijgreep
Handgreep
Cilinderhuis
Bedekking
Slijtage-limiet
Nr. van koolborstel
Normale koolborstel
Auto-stop koolborstel
Español
Herramientas de espiga
hexagonal sin collar
Tapa frontal (B)
Herramientas de tipo
redondo con collar
Herramientas de tipo
redondo sin collar
Tapa frontal
Barrena
Empuñadura (A)
Cubierta contra el polvo
Empuñadura (B)
Mango lateral
Mango
Caja del cilindro
Cubierta del motor
Límite de desgaste
No. de contacto de carbón
Escobilla de carbón
usual
Escobilla de carbón de
parada automática
Português
Ferramenta de haste
sextavada sem colar
Tampa frontal (B)
Ferramentas
arrendondadas com colar
Ferramentas
arrendondadas sem colar
Tampa frontal
Haste da ferramenta
Cabo (A)
Protetor contra poeira
Cabo (B)
Empunhadura lateral
Empunhadura
Caixa do cilindro
Proteção da manivela
Limite de desgaste
Nº de escova de carvão
Escova de carvão
comum
Escova de carvão de
parada automática
Ελληνικά
Εργαλεία µε εξάγωνο
άξονα χωρίς κολάρο
Μπροστιν κάλυµµα (B)
Εργαλεία στρογγυλού
τύπου µε κολάρο
Εργαλεία στρογγυλού
τύπου χωρίς κολάρο
Μπροστιν κάλυµµα
Στέλεχος εργαλείου
Λαβή (Α)
Κάλυµµα σκνης
Λαβή (Β)
Πλευρική λαβή
Λαβή
Περίβληµα κυλίνδρου
Κάλυµµα στροφάλου
%ριο φθοράς
Αρ. Καρβουνακίων
Συνηθισµένα
καρβουνάκια
Καρβουνάκια αυτµατης
διακοπής
00Table_H45SR_WE 5/17/11, 1:11 PM2

3
Symbols
WARNING
The following show
symbols used for the
machine. Be sure that
you understand their
meaning before use.
Symbole
WARNUNG
Die folgenden Symbole
werden für diese Maschine
verwendet. Achten Sie
darauf, diese vor der
Verwendung zu verstehen.
Symboles
AVERTISSEMENT
Les symboles suivants
sont utilisés pour l’outil.
Bien se familiariser avec
leur signification avant
d’utiliser l’outil.
Simboli
AVVERTENZA
Di seguito mostriamo i
simboli usati per la
macchina. Assicurarsi di
comprenderne il
significato prima dell’uso.
Read all safety
warnings and all
instructions.
Failure to follow the
warnings and
instructions may result
in electric shock, fire
and/or serious injury.
Lesen Sie sämtliche
Sicherheitshinweise und
Anweisungen durch.
Wenn die Warnungen und
Anweisungen nicht befolgt
werden, kann es zu
Stromschlag, Brand und/
oder ernsthaften
Verletzungen kommen.
Lire tous les avertissements
de sécurité et toutes les
instructions.
Tout manquement à observer
ces avertissements et
instructions peut engendrer
des chocs électriques, des
incendies et/ou des blessures
graves.
Leggere tutti gli avvertimenti
di sicurezza e tutte le
istruzioni.
La mancata osservanza degli
avvertimenti e delle istruzioni
potrebbe essere causa di
scosse elettriche, incendi e/o
gravi lesioni.
Symbolen
WAARSCHUWING
Hieronder staan symbolen
afgebeeld die van toepassing
zijn op deze machine. U
moet de betekenis hiervan
begrijpen voor gebruik.
Símbolos
ADVERTENCIA
A continuación se muestran
los símbolos usados para la
máquina. Asegúrese de
comprender su significado
antes del uso.
Símbolos
AVISO
A seguir aparecem os
símbolos utilizados pela
máquina. Assimile bem
seus significados antes
do uso.
Lees alle waarschuwingen en
instructies aandachtig door.
Nalating om de
waarschuwingen en
instructies op te volgen kan in
een elektrische schok, brand
en/of ernstig letsel resulteren.
Lea todas las instrucciones y
advertencias de seguridad.
Si no se siguen las
advertencias e instrucciones,
podría producirse una
descarga eléctrica, un
incendio y/o daños graves.
Leia todas as instruções e
avisos de segurança.
Se não seguir todas as
instruções e os avisos, pode
provocar um choque eléctrico,
incêndio e/ou ferimentos
graves.
Only for EU countries
Do not dispose of electric
tools together with household
waste material!
In observance of European
Directive 2002/96/EC on waste
electrical and electronic
equipment and its
implementation in accordance
with national law, electric
tools that have reached the
end of their life must be
collected separately and
returned to an
environmentally compatible
recycling facility.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Gemäss Europäischer
Richtlinie 2002/96/EG über
Elektro- und Elektronik-
Altgeräte und Umsetzung in
nationales Recht müssen
verbrauchte Elektrowerkzeuge
getrennt gesammelt und einer
umweltgerechten
Wiederververtung zugeführt
werden.
Pour les pays européens
uniquement
Ne pas jeter les appareils
électriques dans les ordures
ménagères!
Conformément à la directive
européenne 2002/96/EG relative
aux déchets d’équipements
électriques ou électroniques
(DEEE), et à sa transposition
dans la législation nationale, les
appareils électriques doivent
être collectés à part et être
soumis à un recyclage
respectueux de
l’environnement.
Solo per Paesi UE
Non gettare le
apparecchiature elettriche tra i
rifiuti domestici.
Secondo la Direttiva Europea
2002/96/CE sui rifiuti di
apparecchiature elettriche ed
elettroniche e la sua
attuazione in conformità alle
norme nazionali, le
apparecchiature elettriche
esauste devono essere
raccolte separatamente, al fine
di essere reimpiegate in modo
eco-compatibile.
Alleen voor EU-landen
Geef elektrisch gereedschap
niet met het huisvuil mee!
Volgens de Europese richtlijn
2002/96/EG inzake oude
elektrische en elektronische
apparaten en de toepassing
daarvan binnen de nationale
wetgeving, dient gebruikt
elektrisch gereedschap
gescheiden te worden
ingezameld en te worden
afgevoerd naar een recycle
bedrijf dat voldoet aan de
geldende milieu-eisen.
Apenas para países da UE
Não deite ferramentas
eléctricas no lixo doméstico!
De acordo com a directiva
europeia 2002/96/CE sobre
ferramentas eléctricas e
electrónicas usadas e a
transposição para as leis
nacionais, as ferramentas
eléctricas usadas devem ser
recolhidas em separado e
encaminhadas a uma
instalação de reciclagem dos
materiais ecológica.
Sólo para países de la Unión
Europea
¡No deseche los aparatos
eléctricos junto con los residuos
domésticos!
De conformidad con la Directiva
Europea 2002/96/CE sobre
residuos de aparatos eléctricos y
electrónicos y su aplicación de
acuerdo con la legislación
nacional, las herramientas
eléctricas cuya vida útil haya
llegado a su fin se deberán recoger
por separado y trasladar a una
planta de reciclaje que cumpla con
las exigencias ecológicas.
™‡Ì‚ÔÏ·
¶ƒ√™√Ã∏
Τα παρακάτω δείχνουν τα
σύµβολα που χρησιµοποιούνται
στο µηχάνηµα. Βεβαιωθείτε τι
κατανοείτε τη σηµασίας τους
πριν τη χρήση.
¢È·‚¿˙ÂÙ fiϘ ÙȘ
ÚÔÂȉÔÔÈ‹ÛÂȘ ·ÛÊ·Ï›·˜ ηÈ
fiϘ ÙȘ Ô‰ËÁ›Â˜.
Η µη τήρηση των προειδοποιήσεων
και οδηγιών µπορεί να προκαλέσει
ηλεκτροπληξία, πυρκαγιά και/ή
σοβαρ τραυµατισµ.
Mvo για τις χώρες της EE
Mηv πετάτε τα ηλεκτρικά
εργαλεία στov κάδo oικιακώv
απoρριµµάτωv!
Σύµφωvα µε τηv εuρωπαϊκή
oδηγία 2002/96/EK περί
ηλεκτρικώv και ηλεκτρovικώv
σuσκεuώv και τηv
εvσωµάτωσή της στo εθvικ
δίκαιo, τα ηλεκτρικά
εργαλεία πρέπει vα
σuλλέγovται ξεχωριστά και
vα επιστρέφovται για
αvακύκλωση µε τρπo φιλικ
πρoς τo περιβάλλov.
00Table_H45SR_WE 08/12/12, 12:043

4
English
GENERAL POWER TOOL SAFETY WARNINGS
WARNING
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may result in
electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
1) Work area safety
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases
or dust.
Power tools create sparks which may ignite the dust
or fumes.
c) Keep children and bystanders away while operating
a power tool.
Distractions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way.
Do not use any adapter plugs with earthed (grounded)
power tools.
Unmodified plugs and matching outlets will reduce
risk of electric shock.
b) Avoid body contact with earthed or grounded surfaces,
such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electric shock.
d) Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or moving
parts.
Damaged or entangled cords increase the risk of
electric shock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces the
risk of electric shock.
f) If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply.
Use of an RCD reduces the risk of electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and use common
sense when operating a power tool.
Do not use a power tool while you are tired or under
the influence of drugs, alcohol or medication.
A moment of inattention while operating power tools
may result in serious personal injury.
b) Use personal protective equipment. Always wear eye
protection.
Protective equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal injuries.
c) Prevent unintentional starting. Ensure the switch is
in the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch
or energising power tools that have the switch on
invites accidents.
d) Remove any adjusting key or wrench before turning
the power tool on.
A wrench or a key left attached to a rotating part of
the power tool may result in personal injury.
e) Do not overreach. Keep proper footing and balance
at all times.
This enables better control of the power tool in
unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves away
from moving parts.
Loose clothes, jewellery or long hair can be caught
in moving parts.
g) If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used.
Use of dust collection can reduce dust related hazards.
4) Power tool use and care
a) Do not force the power tool. Use the correct power
tool for your application.
The correct power tool will do the job better and safer
at the rate for which it was designed.
b) Do not use the power tool if the switch does not
turn it on and off.
Any power tool that cannot be controlled with the
switch is dangerous and must be repaired.
c) Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools.
Such preventive safety measures reduce the risk of
starting the power tool accidentally.
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrained
users.
e) Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tool's
operation.
If damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained
power tools.
f) Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits etc. in
accordance with these instructions, taking into
account the working conditions and the work to be
performed.
Use of the power tool for operations different from
those intended could result in a hazardous situation.
5) Service
a) Have your power tool serviced by a qualified repair
person using only identical replacement parts.
This will ensure that the safety of the power tool is
maintained.
PRECAUTION
Keep children and infirm persons away.
Whennotinuse,toolsshouldbestoredoutofreachofchildrenand
infirm persons.
(Original instructions)
01Eng_H45SR_WE 12/17/09, 4:29 PM4

5
English
DEMOLITION HAMMER SAFETY WARNINGS
1. Wear ear protectors.
Exposure to noise can cause hearing loss.
2. Use auxiliary handles supplied with the tool.
Loss of control can cause personal injury.
3. Do not touch the bit during or immediately after
operation. The bit becomes very hot during operation
and could cause serious burns.
4. Before starting to break, chip or drill into a wall,
floor or ceiling, thoroughly confirm that such items
as electric cables or conduits are not buried inside.
5. Even when the switch is on, the motor is running and
the tool head is pressed to the demolition surface,
the demolition hammer sometimes does not start
operating. In these instances, turn the switch off,
press the tool head against the demolition surface
again, and turn the switch on and off. This should
start the demolition hammer operating. Repeat this
procedure for several minutes, and the demolition
hammer will heat, after which it will operate when
switched to ON-LOCK.
STANDARD ACCESSORIES
(1) Case ............................................................................. 1
(2) Bull Point ..................................................................... 1
(3) Side Handle ................................................................. 1
(4) Front Cap ..................................................................... 1
(5) Dust Cover .................................................................. 1
Standard accessories are subject to change without
notice.

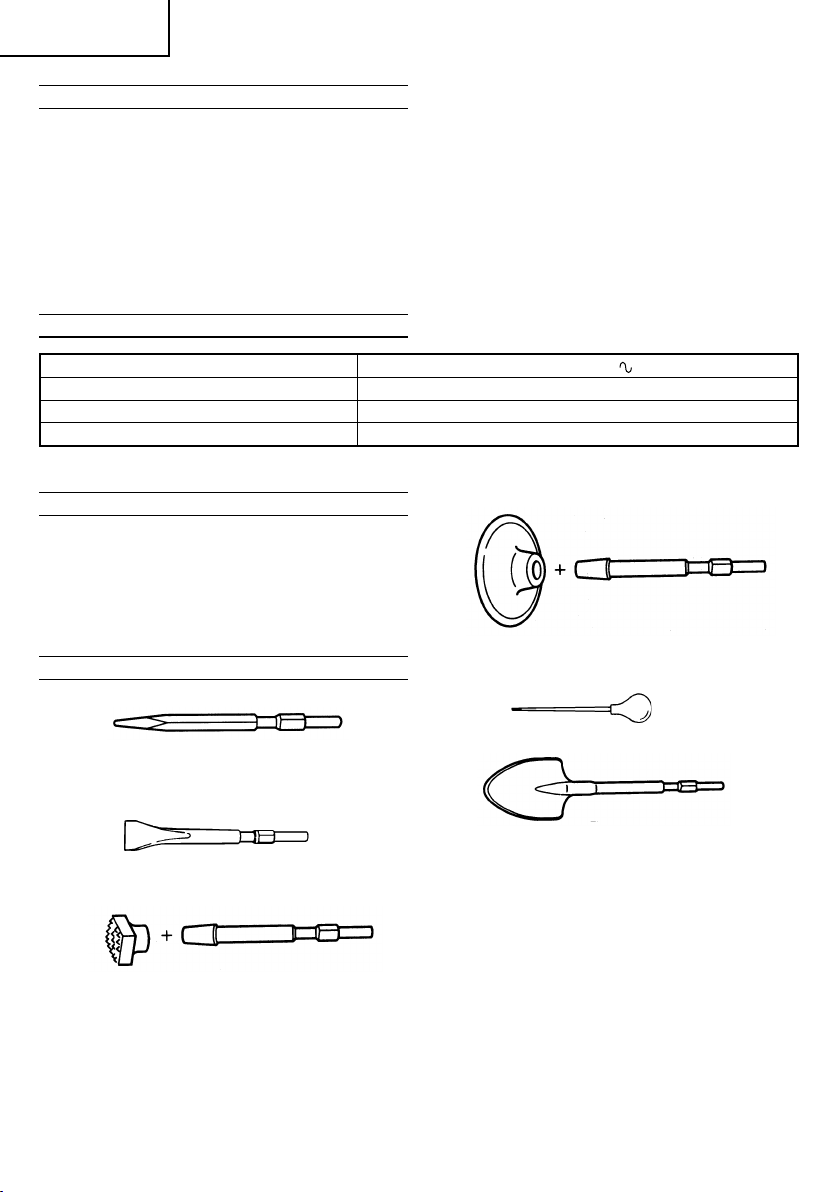

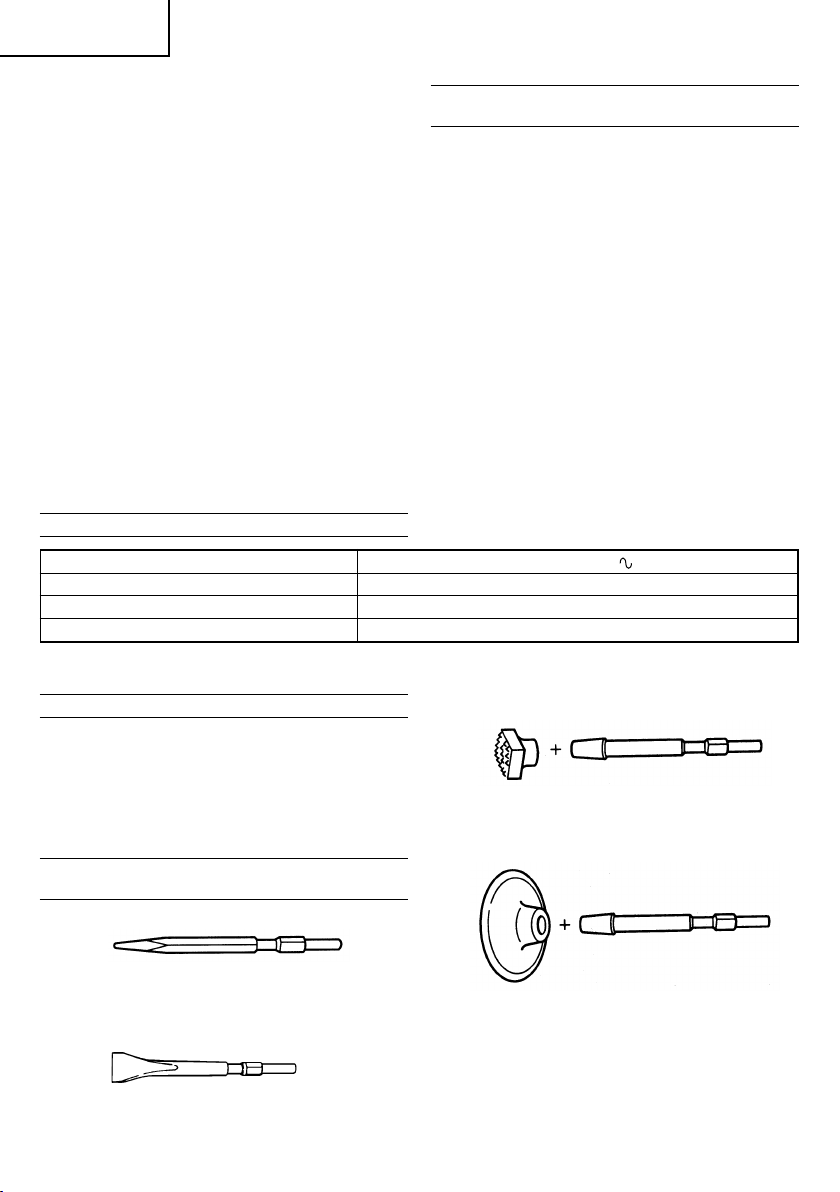

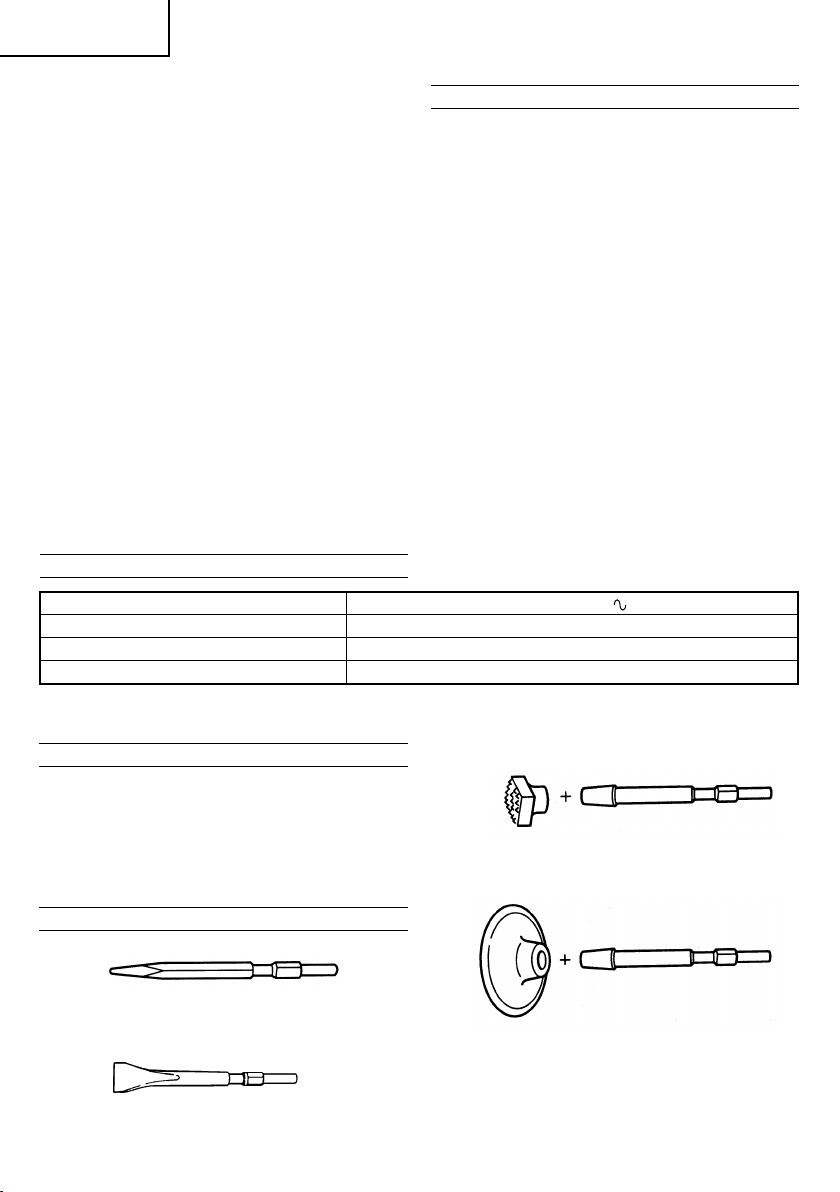

OPTIONAL ACCESSORIES (sold separately)
䡬Crushing
䡬Asphalt Cutting
䡬Surface Roughing
䡬Hammer Grease A
500 g (in a can)
70 g (in a tube)
30 g (in a tube)
Optional accessories are subject to change without
notice.
NOTE:
The earth adapter and anchor adapter sold separately
cannot be used.
* Be sure to check the nameplate on product as it is subject to change by areas.
SPECIFICATIONS
Voltage (by areas)* (230V, 240V)
Power Input 950 W*
Full-load Impact Rate 3000min–1
Weight (without cord, side handle) 5.9 kg
(1) Cutter
(1) Bushing Tool (2) Shank
(1) Bull Point
Overall Length: 280, 450 mm

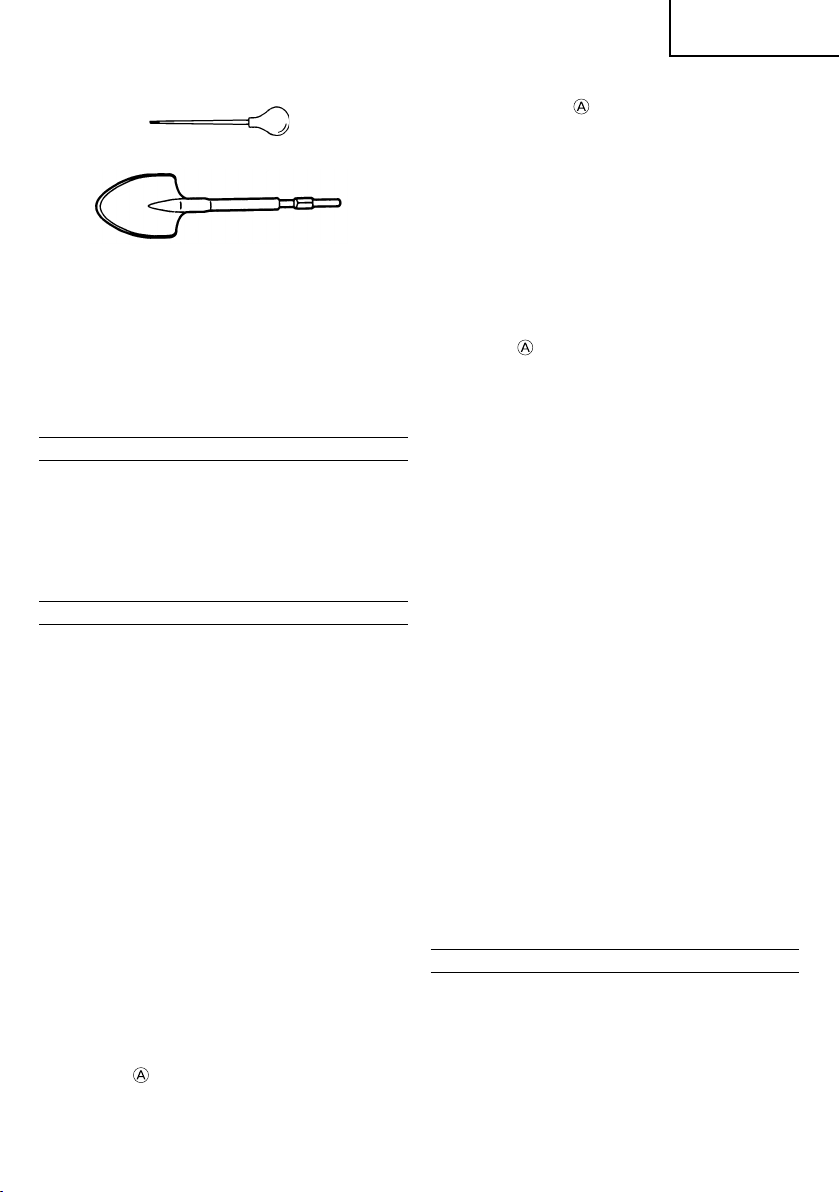

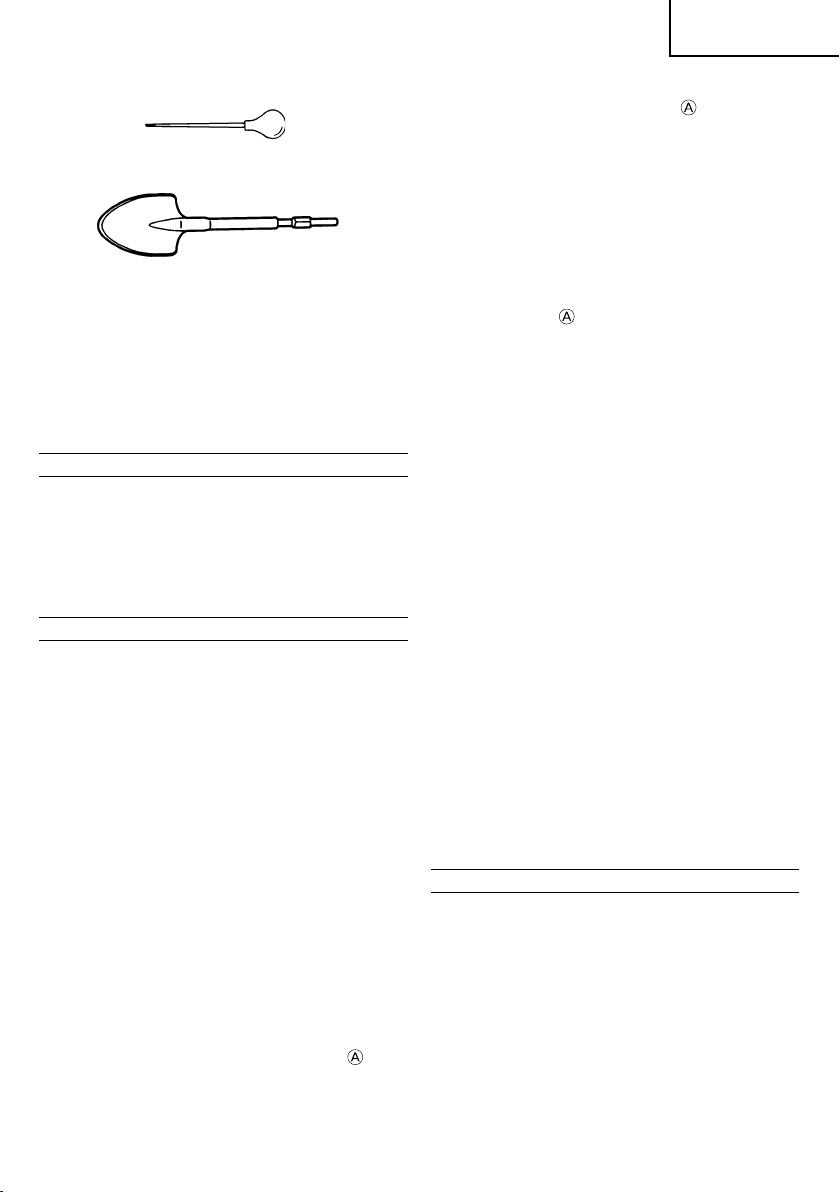

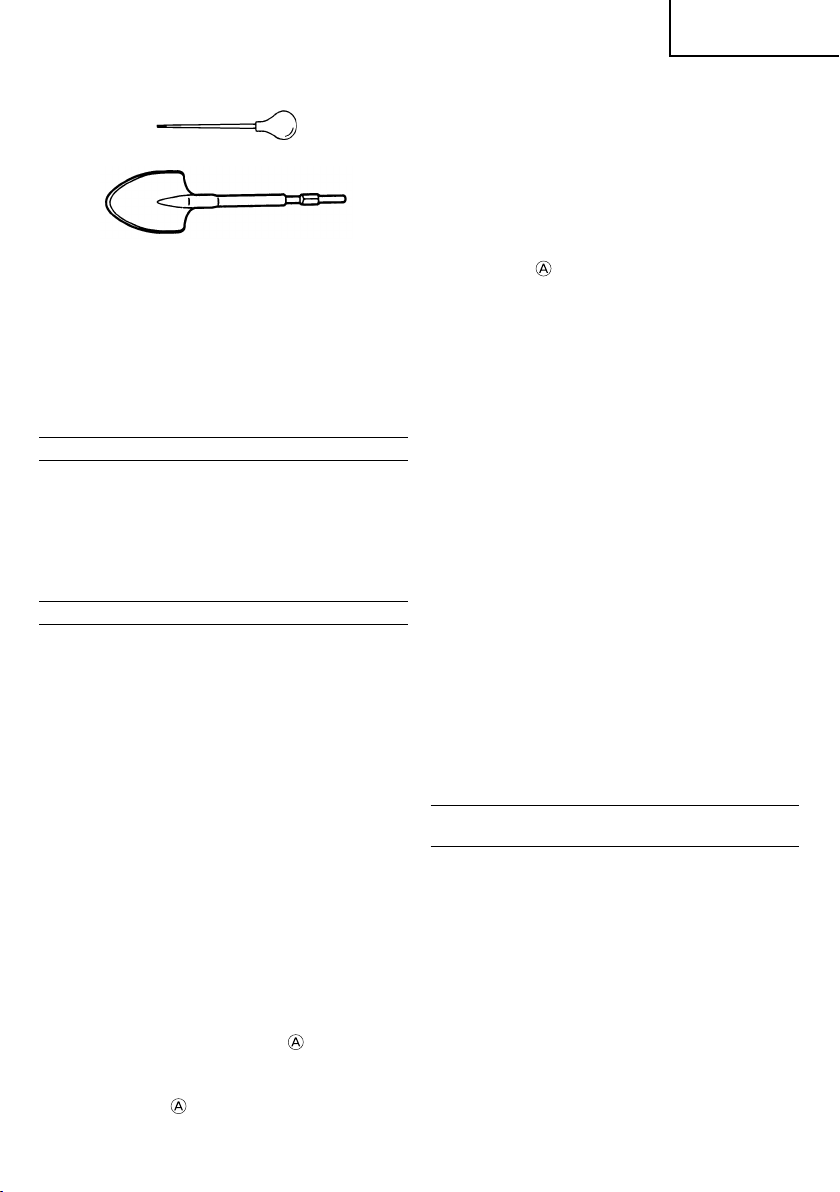

(1) Scoop
(1) Rammer (2) Shank
䡬Tamping
䡬Syringe (for debris removal)
䡬Scooping Work
01Eng_H45SR_WE 08/12/12, 12:045

6
English
(1) Install the tool into the tool chuck.
(2) Insert the dust cover starting from the tip of the tool.
(3) Press the tool all the way in, then seat the dust cover
on the grip (A) as shown in Fig. 6.
(4) When installing tools such as cutters, insert the dust
cover into the tool and install the tool onto the tool
chuck before seating the dust cover on the grip (A).
7. Removing Tool
As shown in Fig. 4, pull grip (A), and pull out the tool.
CAUTION:
Be sure to grip the hanle and side handle or grip (B)
portion during work. Do not hold by the grip (A)
during work. If you pull it by mistake, the bull poin
could jump out.
HOW TO USE THE DEMOLITION HAMMER (Fig. 7)
1. After placing the tip of the tool on concrete surface,
switch ON.
2. By utilizing the weight of the machine and by firmly
holding the demolition hammer with both hands,
one can effectively control the subsequent recoil
motion.
Proceed at a moderate work-rate, the use of too
much force will impair efficiency.
CAUTION:
After long time of use, the cylinder case becomes
hot. Therefore, be careful not to burn your hands.
GREASE REPLACEMENT
This machine is of full air-tight construction to protect
against dust and to prevent lubricant leakage. This
machine can be used without grease supplement for an
extended period of time. However, perform the grease
replacement to maintain the service life. Replace the
grease as described below.
Before replacing the grease, turn the power off and
pull out the plug from the receptacle.
(1) Remove the crank cover and wipe off the old grease
inside. (Fig. 8)
(2) Supply 40 g (the standard volume to cover the
connecting rod) of HiKOKI Electric Hammer Grease A
to the crank case.
(3) After replacing the grease, install the crank cover
securely.
NOTE:
The HiKOKI Electric Hammer Grease A is of the low
viscosity type. When the grease is consumed,
purchase from an authorized HiKOKI Service
Center.
APPLICATIONS
Breaking concrete, chipping off concrete, grooving, bar
cutting, and driving piles.
Application examples:
Installation of piping and wiring, sanitary facility
installation, machinery installation, water supply and
drainage work, interior jobs, harbor facilities and other
civil engineering work.
PRIOR TO OPERATION
1. Power source
Ensure that the power source to be utilized conforms
to the power requirements specified on the product
nameplate.
2. Power switch
Ensure that the power switch is in the OFF position. If
the plug is connected to a receptacle while the power
switch is in the ON position, the power tool will start
operating immediately, which could cause a serious
accident.
3. Extension cord
When the work area is removed from the power
source, use an extension cord of sufficient thickness
and rated capacity. The extension cord should be
kept as short as practicable.
4. Before installing the tools
CAUTION:
Be sure to switch power OFF and disconnect the plug
from the receptacle to avoid serious trouble.
NOTE:
To prevent dust from getting into the tool chuck,
always replace the front cap with one that matches
the shape of the tool shank in use. (Fig. 1, Fig. 2)
To replace the front cap, perform the following.
(1) Pull the grip (A) in the direction of as shown in Fig.
3, and firmly pull on the front cap to remove it.
(2) Attach the front cap with the grip (A) already pulled
out in the direction of , then return the grip (A) to
its original position.
5. Installing Tools
CAUTION:
Be sure to switch power OFF and disconnect the plug
from the receptacle to avoid serious trouble.
NOTE:
Concerning the tools such as bull points and cutters,
be sure to use separately sold genuine parts that are
designated by HiKOKI.
(1) Wipe off and clean up the shank section of the tool,
and apply grease or machine oil onto it.
(2) As shown in Fig. 4, pull grip (A) in the direction of ,
and insert the tool into a hole of the front cap.
(3) Adjust the hexagonal hole while turning the tool, and
furthermore insert it until it hits the end of the hole.
(4) Return grip (A) to its original position, pull the tool
and make sure it is locked completely. (Fig. 5)
6. Installing the dust cover
CAUTION:
Be sure to switch power OFF and disconnect the plug
from the receptacle to avoid serious trouble.
When the dust cover has been seated over the grip (A),
then dust will be prevented from getting into the tool
chuck during operation.
Install the dust cover as follows.
01Eng_H45SR_WE 08/12/12, 12:046
1. Grease Replacement Period
You should look at the grease when you change the
carbon brush. (See item 4 in the section
MAINTENANCE AND INSPECTION.) Ask for grease
replacement at the nearest authorized HiKOKI Service
Center.
In the case that you are forced to change the grease
by yourself, please follow the following points.
2. How to replace grease
CAUTION:

English
MAINTENANCE AND INSPECTION
1. Inspecting the tool
Since use of a dull tool will degrade efficiency and
cause possible motor malfunction, sharpen or replace
the tool as soon as abrasion is noted.
2. Inspecting the mounting screws
Regularly inspect all mounting screws and ensure
that they are properly tightened. Should any of the
screws be loose, retighten them immediately. Failure
to do so could result in serious hazard.
3. Maintenance of the motor
The motor unit winding is the very “heart” of the
power tool. Exercise due care to ensure the winding
does not become damaged and/or wet with oil or
water.
4. Inspecting the carbon brushes (Fig. 9)
The Motor employs carbon brushes which are
consumable parts. When they become worn to or
near the “wear limit”, it could result in motor trouble.
When an auto-stop carbon brush is equipped, the
motor will stop automatically. At that time, replace
both carbon brushes with new ones which have the
same carbon brush Numbers shown in the figure. In
addition, always keep carbon brushes clean and
ensure that they slide freely within the brush holders.
5. Replacing carbon brushes
Loosen the set screw and remove the tail cover.
Remove the brush caps and carbon brushes. After
replacing the carbon brushes, do not forget to tighten
the brush caps securely and to install the tail cover.
6. Service parts list
A: Item No.
B: Code No.
C: No. Used
D: Remarks
CAUTION:
Repair, modification and inspection of HiKOKI Power
Tools must be carried out by an HiKOKI Authorized
Service Center.
This Parts List will be helpful if presented with the
tool to the HiKOKI Authorized Service Center when
requesting repair or other maintenance.
In the operation and maintenance of power tools, the
safety regulations and standards prescribed in each
country must be observed.
MODIFICATIONS:
HiKOKI Power Tools are constantly being improved
and modified to incorporate the latest technological
advancements.
Accordingly, some parts (i.e. code numbers and/or
design) may be changed without prior notice.
GUARANTEE
We guarantee HiKOKI Power Tools in accordance with
statutory/country specific regulation. This guarantee does
not cover defects or damage due to misuse, abuse, or
normal wear and tear. In case of complaint, please send
the Power Tool, undismantled, with the GUARANTEE
CERTIFICATE found at the end of this Handling
instruction, to a HiKOKI Authorized Service Center.
7
NOTE:
Due to HiKOKI's continuing program of research and
development, the specifications herein are subject to
change without prior notice.
IMPORTANT:
Correct connection of the plug
The wires of the main lead are coloured in accordance
with the following code:
Blue: — Neutral
Brown:— Live
As the colours of the wires in the main lead of this tool
may not correspond with the coloured markings
identifying the terminals in your plug proceed as follows:
The wire coloured blue must be connected to the terminal
marked with the letter N or coloured black. The wire
coloured brown must be connected to the terminal
marked with the letter L or coloured red. Neither core
must be connected to the earth terminal.
NOTE:
This requirement is provided according to BRITISH
STANDARD 2769: 1984.
Therefore, the letter code and colour code may not be
applicable to other markets except The United Kingdom.
Information concerning vibration
The measured values were determined according to
EN60745.
The typical weighted root mean square acceleration
value: 8.3 m/s2.
01Eng_H45SR_WE 08/12/18, 15:167

8
Deutsch
ALLGEMEINE SICHERHEITSHINWEISE FÜR
ELEKTROGERÄTE
WARNUNG
Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch
Wenn die Warnungen und Anweisungen nicht befolgt werden,
kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen
kommen.
Bitte bewahren Sie alle Warnhinweise und Anweisungen zum
späteren Nachschlagen auf.
Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen
aufElektrowerkzeuge mitNetz- (schnurgebunden)oder Akkubetrieb
(schnurlos).
1) Sicherheit im Arbeitsbereich
a) Sorgen Sie für einen sauberen und gut ausgeleuchteten
Arbeitsbereich.
Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich
an.
b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an
denen Explosionsgefahr besteht – zum Beispiel in der
Nähe von leicht entflammbaren Flüssigkeiten, Gasen
oder Stäuben.
Bei der Arbeit mit Elektrowerkzeugen kann es zu
Funkenbildung kommen, wodurch sich Stäube oder
Dämpfe entzünden können.
c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür,
dass sich keine Zuschauer (insbesondere Kinder) in der
Nähe befinden.
Wenn Sie abgelenkt werden, können Sie die Kontrolle
über das Werkzeug verlieren.
2) Elektrische Sicherheit
a) Elektrowerkzeuge müssen mit passender
Stromversorgung betrieben werden.
Nehmen Sie niemals irgendwelche Änderungen am
Anschlussstecker vor.
Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt
(geerdet) niemals Adapterstecker.
Stecker im Originalzustand und passende Steckdosen
reduzieren das Stromschlagrisiko.
b) Vermeiden Sie Körperkontakt mit geerdeten
Gegenständen wie Rohrleitungen, Heizungen, Herden
oder Kühlschränken.
Bei Körperkontakt mit geerdeten Gegenständen besteht
ein erhöhtes Stromschlagrisiko.
c) Setzen Sie Elektrowerkzeuge niemals Regen oder
sonstiger Feuchtigkeit aus.
Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen,
erhöht sich das Stromschlagrisiko.
d) Verwenden Sie die Anschlussschnur nicht missbräuchlich.
Tragen Sie das Elektrowerkzeug niemals an der
Anschlussschnur, ziehen Sie es nicht damit heran und
ziehen Sie den Stecker nicht an der Anschlussschnur aus
der Steckdose.
Halten Sie die Anschlussschnur von Hitzequellen, Öl,
scharfen Kanten und beweglichen Teilen fern.
Beschädigte oder verdrehte Anschlussschnüre erhöhen
das Stromschlagrisiko.
e) Wenn Sie ein Elektrowerkzeug im Freien benutzen,
verwenden Sie ein für den Außeneinsatz geeignetes
Verlängerungskabel.
Ein für den Außeneinsatz geeignetes Kabel vermindert
das Stromschlagrisiko.
f) Falls sich der Betrieb des Elektrowerkzeuges in feuchter
Umgebung nicht vermeiden lässt, verwenden Sie eine
Stromversorgung mit Fehlerstromschutzeinrichtung
(Residual Current Device, RCD).
Durch den Einsatz einer Fehlerstromschutzeinrichtung
wird das Risiko eines elektrischen Schlages reduziert.
3) Persönliche Sicherheit
a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun,
und setzen Sie Ihren Verstand ein, wenn Sie mit
Elektrowerkzeugen arbeiten.
Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde
sind oder unter Einfluss von Drogen, Alkohol oder
Medikamenten stehen.
Bei der Arbeit mit Elektrowerkzeugen können bereits
kurze Phasen der Unaufmerksamkeit zu schweren
Verletzungen führen.
b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen
Sie immer einen Augenschutz.
Schutzausrüstung wie Staubmaske, rutschsichere
Sicherheitsschuhe, Schutzhelm und Gehörschutz senken
das Verletzungsrisiko bei angemessenem Einsatz.
c) Vermeiden Sie unbeabsichtigten Anlauf. Achten Sie
darauf, dass sich der Schalter in der Aus- (Off-) Position
befindet, ehe Sie das Gerät mit der Stromversorgung
und/oder Batteriestromversorgung verbinden, es
aufheben oder herumtragen.
Das Herumtragen von Elektrowerkzeugen mit dem Finger
am Schalter oder das Herstellen der Stromversorgung bei
betätigtem Schalter zieht Unfälle regelrecht an.
d) Entfernen Sie sämtliche Einstellwerkzeuge
(Einstellschlüssel), ehe Sie das Elektrowerkzeug
einschalten.
Ein an einem beweglichen Teil des Elektrowerkzeugs
angebrachter Schlüssel kann zu Verletzungen führen.
e) Sorgen Sie für einen festen Stand. Achten Sie jederzeit
darauf, sicher zu stehen und das Gleichgewicht zu
bewahren.
Dadurch haben Sie das Elektrowerkzeug in unerwarteten
Situationen besser im Griff.
f) Kleiden Sie sich richtig. Tragen Sie keine lose Kleidung
oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe
von beweglichen Teilen fern.
Lose Kleidung, Schmuck oder langes Haar kann von
beweglichen Teilen erfasst werden.
g) Wenn Anschlüsse für Staubabsaug- und -
sammelvorrichtungen vorhanden sind, sorgen Sie dafür,
dass diese richtig angeschlossen und eingesetzt werden.
Durch Entfernen des Staubes können staubbezogene
Gefahren vermindert werden.
4) Einsatz und Pflege von Elektrowerkzeugen
a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen
Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.
Das richtige Elektrowerkzeug erledigt seine Arbeit bei
bestimmungsgemäßem Einsatz besser und sicherer.
b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich
nicht am Schalter ein- und ausschalten lässt.
Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt
werden kann, stellt eine Gefahr dar und muss repariert
werden.
c) Stecken Sie den Stecker der Stromversorgung oder
Batteriestromversorgung vom Gerät ab, ehe Sie
Einstellarbeiten vornehmen, Zubehörteile tauschen oder
das Elektrowerkzeug verstauen.
Solche präventiven Sicherheitsmaßnahmen verhindern
den unbeabsichtigten Anlauf des Elektrowerkzeugs und
die damit verbundenen Gefahren.
d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb
der Reichweite von Kindern, lassen Sie nicht zu, dass
Personen das Elektrowerkzeug bedienen, die nicht mit
dem Werkzeug selbst und/oder diesen Anweisungen
vertraut sind.
Elektrowerkzeuge in ungeschulten Händen sind gefährlich.
e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf
Fehlausrichtungen, sicheren Halt und Leichtgängigkeit
beweglicher Teile, Beschädigungen von Teilen und auf
jegliche andere Zustände, die sich auf den Betrieb des
Elektrowerkzeugs auswirken können.
(Übersetzung der Original-Gebrauchsanweisung)
02Ger_H45SR_WE 12/17/09, 4:29 PM8

9
Deutsch
Bei Beschädigungen lassen Sie das Elektrowerkzeug
reparieren, ehe Sie es benutzen.
Viele Unfälle mit Elektrowerkzeugen sind auf schlechte
Wartung zurückzuführen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Richtig gewartete Schneidwerkzeuge mit scharfen
Schneidkanten bleiben weniger häufig hängen und sind
einfacher zu beherrschen.
g) Benutzen Sie Elektrowerkzeuge, Zubehör,
Werkzeugspitzen und Ähnliches in Übereinstimmung mit
diesen Anweisungen – beachten Sie dabei die jeweiligen
Arbeitsbedingungen und die Art und Weise der
auszuführenden Arbeiten.
Der Gebrauch des Elektrowerkzeuges für andere als die
vorgesehenen Anwendungen kann zu gefährlichen
Situationen führen.
5) Service
a) Lassen Sie Elektrowerkzeuge durch qualifizierte
Fachkräfte und unter Einsatz passender, zugelassener
Originalteile warten.
Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs
nicht beeinträchtigt wird.
VORSICHT
Von Kindern und gebrechlichen Personen fernhalten.
Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite
von Kindern und gebrechlichen Personen aufbewahrt werden.
SICHERHEITSWARNUNG FÜR HAMMER
1. Tragen Sie Ohrenschützer.
Starke und/oder dauerhafte Lärmbelastung kann zu
Gehörverlust führen.
2. Benutzen Sie die mit dem Werkzeug gelieferten
Zusatzgriffe.
Wenn Sie die Kontrolle über das Werkzeug verlieren,
kann es zu Verletzungen kommen.
3. Die Bohrerspitze nicht während oder unmittelbar nach
dem Betrieb berühren. Die Bohrerspitze wird während
des Betriebs sehr heiß, und es könnte zu ernsthaften
Verbrennungen kommen.
4. Bevor man in einer Wand, dem Boden oder der Decke
etwas ausbricht, meißelt oder bohrt, muß man sich
sorgfältig davon überzeugen, daß keine elektrischen
Kabel oder Kabelrohre darunter liegen.
5. Selbst wenn der Schalter eingeschaltet ist, der Motor
läuft und der Werkzeugkopf gegen die
Arbeitsoberfläche gedrückt ist, beginnt der Hammer
manchmal nicht mit dem Betrieb. Schalten Sie in
einem solchen Fall den Schalter aus, drücken Sie den
Werkzeugkopf erneut gegen die Arbeitsoberfläche,
und schalten Sie den Schalter ein und aus.
Wiederholen Sie dieses Verfahren einige Minuten
lang. Der Hammer wird dann warm und arbeitet dann
bei Stellung auf ON-LOCK.
TECHNISCHE DATEN
STANDARDZUBEHÖR
(1) Gehäuse ...................................................................... 1
(2) Spitzmeißel ................................................................. 1
(3) Seitengriff ................................................................... 1
(4) Frontkappe .................................................................. 1
(5) Staubabdeckung ......................................................... 1
Das Standardzubehör kann ohne vorherige Bekannt-
machung jederzeit geändert werden.
SONDERZUBEHÖR (separat zu beziehen)
䡬Brechen
䡬Asphaltschneiden
*Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet
ändern.
Spannung (je nach Gebiet)* (230V, 240V)
Leistungsaufnahme 950 W*
Vollastschlagzahl 3000min–1
Gewicht (ohne Kabel, Seitengriff) 5,9 kg
(1) Spitzmeißel
Gesamtlänge: 280, 450 mm
(1) Spatmeißel
(1) Stockerplatten (2) Schaft
䡬Ausfrauhen der Oberfläche
䡬Stampfen
(1) Stampferplatten (2) Schaft
02Ger_H45SR_WE 08/12/12, 12:049

10
Deutsch
䡬Sprize (für Schnipselentferung)
䡬Grabarbeiten
䡬Hammer Schmierfett A
500 g (in Dose)
70 g (in Tube)
30 g (in Tube)
Das Sonderzubehör kann ohne vorherige Bekannt-
machung jederzeit geändert werden.
HINWEIS:
Der Erdadapter und der Ankeradapter, separat
verkauft, können nicht verwendet werden.
ANWENDUNGSGEBIETE
Ausbrechen von Zement, Abschlagen von Beton, Nuten,
Abtrennen von Rundstahl und Einschlagen von Stangen.
Anwendungsbeispiele:
Installation von Rohrleitungen und Drähten für sanitäre
Einrichtungen, Maschinen, Trinkwasserversorgung und
Abwasserableitung, Inneneinrichtungen, Tiefbau-und
Hafenanlagen.
VOR INBETRIEBNAHME
1. Netzspannung
Prüfen, daß die zu verwendende Netzspannung der
Angabe auf dem Typenschild entspricht.
2. Netzschalter
Prüfen, daß der Netzschalter auf „AUS” steht. Wenn
der Stecker an das Netz angeschlossen wird, während
der Schalter auf „EIN” steht, beginnt das Werkzeug
sofort zu laufen, was gefährlicht ist.
3. Verlängerungskabel
Wenn der Arbeitsbereich nicht in der Nähe des
Netzanschlusses liegt, ist ein Verlängerungskabel
ausreichenden Querschnitts und ausreichender
Nennleistung zu verwenden. Das Verlängerungskabel
sollte so kurz wie möglich gehalten werden.
4. Vor Installation der Werkzeuge
ACHTUNG:
Achten Sie darauf, die Stromversorgung
auszuschalten und den Stecker aus der Steckdose zu
ziehen, um schwerwiegende Störungen zu verhüten.
HINWEIS:
Ersetzen Sie die Frontkappe immer durch eine Kappe,
die der Form des verwendeten Werkzeugschafts
entspricht, um Eindringen von Staub in das
Werkzeugfutter zu verhindern. (Abb. 1, Abb. 2)
Verfahren Sie zum Auswechseln der Frontkappe wie
folgt.
(1) Ziehen Sie den Griff (A) wie in Abb. 3 gezeigt in
Richtung , und ziehen Sie dann fest an der
Frontkappe, um sie zu entfernen.
(2) Bringen Sie die Frontkappe an, wenn der Griff (A)
schon in Richtung herausgezogen ist, und bringen
Sie dann den Griff (A) in seine ursprüngliche Stellung
zurück.
5. Installieren von Werkzeugen
ACHTUNG:
Achten Sie darauf, die Stromversorgung
auszuschalten und den Stecker aus der Steckdose zu
ziehen, um schwerwiegende Störungen zu vermeiden.
HINWEIS:
Achten Sie bei Werkzeugen wie Spitzmeißeln und
Schneideinsätzen darauf, nur von HiKOKI
angegebene Originalteile zu verwenden.
(1) Wischen Sie den Schaft des Werkzeugs sauber und
tragen Sie Fett oder Maschinenöl darauf auf.
(2) Ziehen Sie den Griff (A) wie in Abb. 4 gezeigt in
Richtung , und schieben Sie das Werkzeug in die
Öffnung der Frontkappe.
(3) Stellen Sie die Position des Sechskantlochs ein,
während Sie das Werkzeug drehen, und schieben Sie
es weiter bis zum Anschlag in das Loch ein.
(4) Bringen Sie den Griff (A) in seine ursprüngliche
Position zurück, und ziehen Sie am Werkzeug, um
sicherzustellen, daß es sicher verriegelt ist. (Abb. 5)
6. Installation der Staubabdeckung
ACHTUNG:
Achten Sie darauf, die Stromversorgung
auszuschalten und den Stecker aus der Steckdose zu
ziehen, um schwerwiegende Störungen zu verhüten.
Wenn die Staubabdeckung über den Griff (A) gesetzt
worden ist, wird Eindringen von Staub in das
Werkzeugfutter während des Betriebs verhindert.
Installieren Sie die Staubabdeckung wie folgt.
(1) Bringen Sie das Werkzeug am Werkzeugschaft an.
(2) Schieben Sie die Staubabdeckung von der
Werkzeugspitze her auf.
(3) Drücken Sie das Werkzeug ganz ein, und setzen Sie
dann die Staubabdeckung wie in Abb. 6 über den
Griff (A).
(4) Schieben Sie bei der Installation von
Schneidwerkzeugen usw. die Staubabdeckung auf
das Werkzeug auf und bringen Sie das Werkzeug am
Werkzeugschaft an, bevor Sie die Staubabdeckung
auf den Griff (A) setzen.
7. Entfernen des Werkzeugs
Ziehen Sie wie in Abb. 4 gezeigt am Griff (A), und
ziehen Sie das Werkzeug heraus.
ACHTUNG:
Halten Sie den Handgriff und den Seitengriff oder
den Griffteil (B) während der Arbeit. Halten Sie
während der Arbeit nicht den Griff (A). Wenn aus
Versehen am Griff (A) gezogen wird, kann der
Spitzmeißel herausspringen.
EINSATZ DER HÄMMER (Abb. 7)
1. Die Spitze des Werkzeugs auf die Betonoberfläche
setzen und die Maschine einschalten.
2. Durch richtige Ausnutzung des Gewichtes der
Maschine und durch Festhalten der Maschine mit
beiden Händen können Sie danach den
Aufspulvorgang richtig kontrollieren.
Nicht zu schnell arbeiten, da sonst das
Leistungsvermögen beeinträchtigt werden könnte.
(1) Spaten
02Ger_H45SR_WE 08/12/12, 12:0410

11
Deutsch
ACHTUNG:
Bei Verwendung für längere Zeit wird das
Zylindergehäuse heiß. Achten Sie deshalb darauf,
dass Sie sich nicht die Hände verbrennen.
SCHMIERFETTWECHSEL
Diese Maschine ist vollkommen luftdicht, um Eintritt von
Staub und Fettlecken zu vermeiden. Dieses Gerät kann
lange Zeit ohne Nachfüllen von Fett verwendet werden.
Füllen Sie jedoch Fett nach, um die Verwendungszeit
des Gerätes zu verlängern. Zum Schmierfettwechsel wie
unten angegeben vorgehen.
1. Wechselzeit
Inspizieren Sie beim Auswechseln der Kohlebürsten
die Fettmenge. (Siehe Punkt 4 im Abschnitt
WARTUNG UND INSPEKTION.) Wenden Sie sich an
Ihre HiKOKI Service Station, um den Fettwechsel
auszuführen. Wenn Sie das Schmierfett selber
wechseln müssen, beachten Sie die folgenden Punkte.
2. Schmierfettwechsel
ACHTUNG:
Vor dem Schmierfettwechsel die Maschine abschalten
und den Netzstecker herausnehmen.
(1) Den Kurbeldeckel abnehmen und das alte Fett vom
Inneren abwischen. (Abb. 8)
(2) Das 40 g (die Standardmenge zum Abdecken der
Pleuelstange) „HiKOKI Electric Hammer Grease A” in
das Kurbelgehäuse geben.
(3) Nach dem Fettwechsel das Kurbelgehäuse sicher
anbringen.
HINWEIS:
Das „HiKOKI Electric Hammer Grease A” Schmierfett
ist von niedrigem Flüssigkeitsgrad. Wenn Sie den
ganzen Inhalt verbraucht haben, kaufen Sie eine neue
Tube bei Ihrer HiKOKI Service Station.
WARTUNG UND INSPEKTION
1. Inspektion des Werkzeugs
Da Gebrauch eines stumpfen Werkzeugs die Leistung
vermindert und ein mögliches Versagen des Motors
verursacht, ist das Werkzeug zu schleifen oder zu
ersetzen, wenn Verschleiß festgestellt wird.
2. Inspektion der Befestigungsschrauben
Alle Befestigungsschrauben werden regelmäßig
inspiziert und geprüft, ob sie gut angezogen sind.
Wenn sich eine der Schrauben lockert, muß sie sofort
wieder angezogen werden. Geschieht das nicht, kann
das zu erheblichen Gefahren führen.
3. Wartung des Motors
Die Motorwicklung ist das „Herz” des
Elektrowerkzeugs. Daher ist besonders sorgfältig
darauf zu achten, daß die Wicklung nicht beschädigt
wird und/oder mit Öl oder Wasser in Berührung
kommt.
4. Inspektion der Kohlebürsten (Abb. 9)
Im Motor sind Kohlebürsten verwendet, die
Verbauchsteile sind. Verschleiß bis zur
„Verschleißgrenze” oder in ihre Nähe kann zu
Motorstörungen führen. Wenn der Motor mit einer
Auto-Stop Kohlebürste ausgestattet ist, wird er
automatisch anhalten. Beide Kohlebürsten sollen
dann durch neue ersetzt werden, die dieselbe
Bürstennummer tragen, wie auf der Abbildung.
Darüber hinaus müssen die Kohlebürsten immer
sauber gehalten werden und müssen sich in der
Bürstenhalterung frei bewegen können.
5. Austausch einer Kohlebürste
Dei Vorbohrschraube lösen und die Abdekkung der
Bürstenrückseite abnehmen. Die Bürstenkappe und
die Kohlenbürste entfernen. Nach Wechseln der
Kohlenbürste nicht vergessen, die Bürstenkappe
sicher zu befestigen und die Bürstenrückseite
anzubringen.
6. Liste der Wartungsteile
A: Punkt Nr.
B: Code Nr.
C: Verwendete Anzahl
D: Bemerkungen
ACHTUNG:
Reparatur, Modifikation und Inspektion von HiKOKI-
Elektrowerkzeugen müssen durch ein autorisiertes
HiKOKI-Kundendienstzentrum durchgeführt werden.
Diese Teileliste ist hilfreich, wenn sie dem
autorisierten HiKOKI-Kundendienstzentrum
zusammen mit dem Werkzeug für Reparatur oder
Wartung ausgehändigt wird.
Bei Betrieb und Wartung von Elektrowerkzeugen
müssen die Sicherheitsvorschriften und Normen
beachtet werden.
MODIFIKATIONEN:
HiKOKI-Elektrowerkzeuge werden fortwährend
verbessert und modifiziert, um die neuesten
technischen Fortschritte einzubauen.
Dementsprechend ist es möglich, daß einige Teile
(z.B. Codenummern bzw. Entwurf) ohne vorherige
Benachrichtigung geändert werden.
GARANTIE
Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie
unter Zugrundelegung der jeweils geltenden gesetzlichen
und landesspezifischen Bedingungen. Dieses Garantie
erstreckt sich nicht auf Gehäusedefekte und nicht auf
Schäden, die auf Missbrauch, bestimmungswidrigen
Einsatz oder normalen Verschleiß zurückzuführen sind.
Im Schadensfall senden Sie das nicht zerlegte
Elektrowerkzeug zusammen mit dem GARANTIESCHEIN,
den Sie am Ende der Bedienungsanleitung finden, an
ein von HiKOKI autorisiertes Servicecenter.
HINWEIS:
Aufgrund des ständigen Forschungs-und Entwicklungs-
programms von HiKOKI sind Änderungen der hierin
gemachten technischen Angaben nicht ausgeschlossen.
Information über Vibration
Die Meßwerte wurden entsprechend EN60745 bestimmt.
Der typische gewogene quadratische Mittelwert für die
Beschleunigung ist 8,3 m/s2.
02Ger_H45SR_WE 08/12/12, 12:0411

12
Français
AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX
CONCERNANT LES OUTILS ÉLECTRIQUES
AVERTISSEMENT
Lire tous les avertissements de sécurité et toutes les
instructions.
Toutmanquement àobserver ces avertissements et instructions
peut engendrer des chocs électriques, des incendies et/ou des
blessures graves.
Conservez tous les avertissements et toutes les instructions
pour vous y référer ultérieurement.
Leterme"outilélectrique",utilisédanslesavertissements,seréfère
auxoutils électriques (câblé) ou auxoutils à piles (sans fil).
1) Sécurité sur l'aire de travail
a) Maintenir l'aire de travail propre et bien éclairée.
Les endroits encombrés ou sombres sont propices aux
accidents.
b) Ne pas utiliser d'outils électriques en présence de
liquides, gaz ou poussière inflammables, au risque de
provoquer une explosion.
Les outils électriques créent des étincelles susceptibles
d'enflammerla poussière ou les vapeurs.
c) Ne pas laisser les enfants et les visiteurs s'approcher de
vous lorsque vous utiliser un outil électrique.
Les distractions peuvent faire perdre le contrôle.
2) Sécurité électrique
a) Les prises de l'outil électrique doivent correspondre à
la prise secteur.
Ne jamais modifier la prise.
Ne pas utiliser d'adaptateurs avec les outils électriques
mis à la masse.
Les prises non modifiées et les prises secteurs
correspondantes réduisent les risques de choc électrique.
b) Eviter tout contact avec les surfaces mises à la masse
telles que les tuyaux, radiateurs, bandes et
réfrigérateurs.
Le risque de choc électrique est accru en cas de mise à
la masse du corps.
c) Ne pas exposer les outils électriques à la pluie ou à des
conditions humides.
Si l'eau pénètre dans l'outil, cela augmente les risques
de choc électrique.
d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le
cordon pour transporter ou débrancher l'outil
électrique.
Maintenir le cordon loin de la chaleur, de l'huile, des
bords pointus ou des pièces mobiles.
Les cordons endommagés ou usés augmentent les
risques de choc électrique.
e) En cas d'utilisation d'un outil électrique à l'extérieur,
utiliser un cordon de rallonge adapté à un usage
extérieur.
L'utilisation d'un cordon adapté à l'usage extérieur
réduit les risques de choc électrique.
f) Si vous devez utiliser un outil électrique dans un endroit
humide, utilisez une alimentation protégée contre les
courants résiduels.
L'utilisation d'un dispositif de protection contre les
courants résiduels réduit le risque de choc électrique.
3) Sécurité personnelle
a) Restez alerte, regarder ce que vous faites et usez de
votre bon sens en utilisant un outil électrique.
Ne pas utiliser d'outil électrique si vous êtes sous
l'influence de drogues, d'alcool ou de médicaments.
Pendant l'utilisation d'outils électrique, un instant
d'inattention peut entraîner des blessures graves.
b) Utiliser un équipement de protection individuelle.
Toujours porter des verres de protection.
L'utilisation d'équipements de protection tels que les
masques anti-poussière, les chaussures de sécurité anti-
dérapantes, les casques ou les protections auditives
dans des conditions appropriées réduisent les risques
de blessures.
c) Empêcher les démarrages intempestifs. Veiller à ce
que l'interrupteur soit en position d'arrêt avant de
brancher à une source d'alimentation et/ou une
batterie, de ramasser l'outil au sol ou de le transporter.
Transporter les outils électriques avec le doigt sur
l'interrupteur ou brancher les outils électriques avec
l'interrupteur en position de marche peut entraîner des
accidents.
d) Retirer toute clé de sécurité ou clé avant de mettre
l'outil électrique en marche.
Laisser une clé ou une clé de sécurité sur une partie
mobile de l'outil électrique peut engendrer des
blessures.
e) Ne pas trop se pencher. Toujours garder une bonne
assise et un bon équilibre pendant le travail.
Cela permet un meilleur contrôle de l'outil électrique
dans des situations imprévisibles.
f) Porter des vêtements adéquats. Ne pas porter de
vêtements amples ni de bijoux. Maintenir les cheveux,
les vêtements et les gants loin des pièces mobiles.
Les vêtements amples ou les cheveux longs peuvent
se prendre dans les pièces mobiles.
g) En cas de dispositifs destinés au raccordement
d'installations d'extraction et de recueil de la poussière,
veiller à ce qu'ils soient correctement raccordés et
utilisés.
L'utilisation d'un dispositif de collecte de la poussière
peut réduire les dangers associés à la poussière.
4) Utilisation et entretien d'un outil électrique
a) Ne pas forcer sur l'outil électrique. Utiliser l'outil
électrique adapté à vos travaux.
Le bon outil électrique fera le travail mieux et en toute
sécurité au régime pour lequel il a été conçu.
b) Ne pas utiliser l'outil électrique si l'interrupteur ne le
met pas en position de marche et d'arrêt.
Tout outil ne pouvant être contrôlé par l'interrupteur
est dangereux et doit être réparé.
c) Débrancher la prise et/ou la batterie avant de procéder
à des réglages, au remplacement des accessoires ou
au stockage des outils électriques.
Ces mesures préventives de sécurité réduisent les risques
de démarrage accidentel de l'outil électrique.
d) Stockez les outils électriques inutilisés hors de la portée
des enfants et ne pas laisser des personnes non
familiarisées avec l'outil ou ces instructions utiliser
l'outil électrique.
Les outils électriques sont dangereux entre les mains
d'utilisateurs non habilités.
e) Entretenir les outils électriques. Vérifier l'absence de
mauvais alignement ou d'arrêt, d'endommagement de
pièces ou toute autre condition susceptible d'affecter
l'opération de l'outil.
Si l'outil est endommagé, le faire réparer avant utilisation.
De nombreux accidents sont dus à des outils mal
entretenus.
(Traduction des instructions d'origine)
03Fre_H45SR_WE 12/17/09, 4:42 PM12

13
Français
f) Maintenir les outils coupants aiguisés et propres.
Des outils coupants bien entretenus avec des bords
aiguisés sont moins susceptibles de se coincer et plus
simples à contrôler.
g) Utiliser l'outil électrique, les accessoires et les mèches
de l'outil, etc. conformément à ces instructions en
tenant compte des conditions d'utilisation et du travail
à réaliser.
L'utilisation de l'outil électrique pour des opérations
différentes de celles pour lesquelles il a été conçu est
dangereuse.
5) Service
a) Faire entretenir l'outil électrique par un technicien
habilité à l'aide de pièces de rechange identiques
exclusivement.
Cela garantira le maintien de la sécurité de l'outil
électrique.
PRECAUTIONS
Maintenir les enfants et les personnes infirmes éloignés.
Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors
de portée des enfants et des personnes infirmes.
AVERTISSEMENT DE SÉCURITÉ CONCERNANT
LE MARTEAU DE DÉMOLITION
1. Portez des protecteurs.
L’exposition au bruit peut engendrer une perte de
l’audition.
2. Utilisez les poignées auxiliaires fournies avec l’outil.
Toute perte de contrôle peut entraîner des blessures.
3. Ne pas toucher le foret pendant ou immédiatement
après le fonctionnement. Il devient très chaud et peut
causer des brûlures.
4. Avant de briser, découper ou percer un mur, le
plancher ou le plafond, s’assurer qu’aucun câble
électrique ou conduit n’y soit noyé.
5. Même si l'interrupteur est enclenché, que le moteur
tourne et que la tête de l'outil est appuyée contre la
surface de démolition, il est possible que le marteau
de démolition ne se mette pas à fonctionner. Dans ce
cas, couper l'interrupteur, appuyer à nouveau la tête
de l'outil sur la surface de démolition, puis enclencher
et couper l'interrupteur. Cela devrait faire marcher le
marteau de démolition. Recommencer ces opérations
pendant quelques minutes ; le marteau de démolition
chauffera, après quoi il fonctionnera lorsqu'il sera
commuté sur ON-LOCK.
ACCESSOIRES STANDARD
(1) Boîter ........................................................................... 1
(2) Pointe de broyage ...................................................... 1
(3) Poignée latérale .......................................................... 1
(4) Capuchon avant .......................................................... 1
(5) Cache poussière ......................................................... 1
Les accessoires standard sont sujets à changement sans
préavis.
ACCESSOIRES SUR OPTION
(vendus séparément)
䡬Broyage
䡬Coupage d’asphalte
SPECIFICATIONS
䡬Dégrossissage
䡬Bourrage
Tension (par zone)* (230V, 240V)
Entrée 950 W*
Vitesse de percussion à pleine charge 3000min–1
Poids (sans cordon et poignée latérale) 5,9 kg
* Assurez-vous de vérifier la plaque signalétique sur le produit qui peut changer suivant les régions.
(1) Pointe de broyage
Longueur totale : 280, 450 mm
(1) Fraise
(1) Boucharde (2) Queue
(1) Bourroir (2) Queue
03Fre_H45SR_WE 08/12/12, 12:0513

14
Français
䡬Seringue (pour enlever déchets)
䡬Puisage
䡬Graisse A pour marteau
500 g (en boîte)
70 g (en tube)
30 g (en tube)
Les accessoires à option sont sujets à changement sans
préavis.
REMARQUE :
L'adaptateur de mise à la terre et l'adaptateur
d'ancrage vendus séparément ne peuvent être utilisés.
APPLICATIONS
Broyage du béton, burinage, rainurage, coupe de barres,
et enfoncement de pieux.
Exemples d’application :
Installation de tuyautage et de câblage, installation de
facilités sanitaires, de machinerie, d’alimentation d’eau
et de drainage, travaux intérieurs, facilités de port et
autres travaux de génie civil.
AVANT LA MISE EN MARCHE
1. Source de puissance
S’assurer que la source de puissance à utiliser
correspond à la puissance indiquée sur la plaque
signalétique de produit.
2. Interrupteur de puissance
S’assurer que l’interrupteur de puissance est en
position ARRET. Si la fiche est branchée alors que
l’interrupteur est sur MARCHE, l’outil démarre
immédiatement et peut provoquer un grave accident.
3. Fil de rallonge
Lorsque la zone de travail est éloignée de la source
de puissance, utiliser un fil de rallonge d’une épaisseur
suffisante et d’une capacité nominale suffisante. Le
fil de rallonge doit être aussi court que possible.
4. Avant d'installer les outils
ATTENTION :
Bien couper l'alimentation et débrancher la fiche de
la prise secteur pour éviter tout problème.
REMARQUE :
Pour que la poussière ne pénètre pas à l'intérieur du
mandrin de l'outil, toujours remplacer le capuchon
avant par un autre adapté à la forme de la queue de
l'outil utilisé. (Fig. 1, Fig. 2)
Pour remplacer le capuchon avant, procéder de la façon
suivante.
(1) Tirer la poignée (A) dans le sens de comme indiqué
sur la Fig. 3, et tirer à fond sur le capuchon avant
pour le retirer.
(2) Fixer le capuchon avant avec la poignée (A) déjà tirée
dans le sens de , puis ramener la poignée (A) sur
sa position d'origine.
5. Installation des outils
ATTENTION :
Bien mettre l’interrupteur sur OFF et débrancher la
fiche de la prise secteur pour éviter tout ennui grave.
REMARQUE :
En ce qui concerne les outils comme les pointes de
broyage et les couteaux, bien utiliser les pièces
d’origine vendues séparément spécifiées par HiKOKI.
(1) Bien essuyer et nettoyer la section de la queue de
l’outil, et l’enduire de graisse ou d’huile de machine.
(2) Comme indiqué sur la Fig. 4, tirer sur la poignée (A)
dans le sens , et insérer l’outil dans l’un des orifices
du capuchon avant.
(3) Régler l’orifice hexagonal tout en tournant l’outil, et
l’insérer encore davantage jusqu’à ce qu’il touche le
fond de l’orifice.
(4) Ramener la poignée (A) sur sa position d’origine, tirer
sur l’outil et vérifier qu’il est bloqué à fond. (Fig. 5)
6. Installation du cache poussière
ATTENTION :
Bien couper l'alimentation et débrancher la fiche de
la prise secteur pour éviter tout problème.
Quand le cache poussière est placé sur la poignée (A), la
poussière ne peut plus pénétrer à l'intérieur du mandrin
de l'outil pendant l'utilisation.
Installer le cache poussière comme suit.
(1) Mettre l'outil dans le mandrin.
(2) Insérer le cache poussière en commençant par la
pointe de l'outil.
(3) Insérer l'outil à fond, puis placer le cache poussière
sur la poignée (A) comme indiqué sur la Fig. 6.
(4) Pour installer des outils comme par exemple un outil
de coupe, insérer le cache poussière dans l'outil et
installer l'outil sur le mandrin avant de placer le
cache poussière sur la poignée (A).
7. Retrait de l’outil
Comme indiqué sur la Fig. 4, tirer sur la poignée (A)
et sortir l’outil.
ATTENTION :
Bien tenir l’outil par la poignée et la poignée latérale
ou la section du manche (B) pendant le travail. Ne
pas tenir l’outil par le manche (A) pendant le travail.
Si l’on tire dessus par inadvertance, la pointe de
broyage risque de s’éjecter brusquement.
COMMENT UTILISER LE MARTEAU DE
DEMOLITION (Fig. 7)
1. Après avoir placé la pointe de l’outil sur la surface du
béton, brancher l’outil sur ON.
2. En utilisant le poids de la machine et en maintenant
fermement le marteau de démolition avec les deux
mains, le mouvement de recul peut être effectivement
contrôlé.
Procéder avec un régime modéré ; l’utilisation de
trop de force pourrait réduire l’efficacité.
ATTENTION :
Quand l’outil a fonctionné pendant longtemps, le
carter de cylindre devient chaud. Faire attention de
ne pas se brûler les mains.
(1) Pelle
03Fre_H45SR_WE 08/12/12, 12:0514

15
Français
REMPLACEMENT DE GRAISSE
Cette machine est de construction entièrement
hermétique pour la protéger contre la poussière et pour
éviter les fuites de lubrifiant. Cet appareil peut être utilisé
sans supplement de graisse pendant une longue période
de temps. Cependant, remplacer la graisse pour ne pas
écourter la durée de vie. Remplacer la graisse comme
indiqué ci-dessous.
1. Période de remplacement
Contrôler la quantité de graisse lors du remplacement
de la brosse de carbone. (Voir l'élément 4 de la section
ENTRETIEN ET INSPECTION.) Se procurer la graisse
chez l’Agence de Service Autorisée HiKOKI la plus
proche.
Si vous devez changer la graisse vous-même, veuillez
respecter les points suivants.
2. Comment remplacer la graisse
ATTENTION :
Avant de remplacer la graisse, fermer l’interrupteur
et débrancher l’outil de la prise de courant.
(1) Enlever le couvercle de manivelle et essuyer la vieille
graisse à l’intérieur. (Fig. 8)
(2) Appliquer 40 g (la quantité standard pour recouvrir la
tige de connexion) de graisse pour Marteau électrique
HiKOKI A au carter.
(3) Après avoir remplacé la graisse, installer fermement
le carter.
REMARQUE :
La graisse pour Marteau électrique HiKOKI A est du
type à viscosité faible ; quand le tube est vide,
adressez-vouz à votre Agent de Service Autorisé
HiKOKI pour vous en procurer un nouveau.
ENTRETIEN ET INSPECTION
1. Inspection de l’outil
Etant donné que l’utilisation d’un outil émoussé
réduira le rendement et provoquera éventuellement
un manuvais fonctionnement du moteur, aiguiser
ouremplacer l’outil dès qu’une abrasion apparaît.
2. Contrôle des vis de montage
Vérifier régulièrement les vis de montage et s’assurer
qu’elles sont correctement serrées. Resserrer
immédiatement toute vis desserrée. Sinon, il y a
danger sérieux.
3. Entretien du moteur
Le bobinage de l’ensemble moteur est le “coeur”
même de l’outil électro-portatif. Veiller soigneusement
à ce que ce bobinage ne soit pas endommagé et/ou
mouillé par de l’huile ou de l’eau.
4. Contrôle des balais en carbone (Fig. 9)
Le moteur utilise des balais en carbone qui sont des
pièces qui s’usent. Quand ils sont usés ou près de la
“limite d’usure”, il pourra en résulter un mauvais
fonctionnement du moteur. Quand le moteur est
équipé d’un balai en carbone à arrêt automatique, il
s’arrêtera automatiquement. Remplacez alor les balais
en carbone par des nouveaux et ayant les mêmes
numéros que ceux montré sur la figure. En outre,
toujours tenir les balais propres et veiller à ce qu’ils
coulissent librement dans les supports.
5. Remplacement d’un balai en carbone
Desserrer la vis de fixation et enlever le couvercle
arrière de balai. Enlever le chapeau de balai et le
balai de charbon. Après avoir remplacé le balai de
charbon, ne pas manquer de serrer fermement le
chapeau de balai et d’installer le couvercle arrière.
6. Liste des pièces de rechange
A: No. élément
B: No. code
C: No. utilisé
D: Remarques
ATTENTION :
Les réparations, modifications et inspections des
outils électriques HiKOKI doivent être confiées à un
service après-vente HiKOKI agréé.
Il sera utile de présenter cette liste de pièces au
service après-vente HiKOKI agréé lorsqu’on apporte
un outil nécessitant des réparations ou tout autre
entretien.
Lors de l’utilisation et de l’entretien d’un outil
électrique, respecter les règlements et les normes de
sécurité en vigueur dans le pays en question.
MODIFICATIONS :
Les outils électriques HiKOKI sont constamment
améliorés et modifiés afin d’incorporer les tous
derniers progrès technologiques.
En conséquence, il est possible que certaines pièces
(c.-à-d. no. de code et/ou dessin) soient modifiées
sans avis préalable.
GARANTIE
Nous garantissons que l’ensemble des Outils électriques
HiKOKI sont conformes aux réglementations spécifiques
statutaires/nationales. Cette garantie ne couvre pas les
défauts ni les dommages inhérents à une mauvaise
utilisation, une utilisation abusive ou l'usure et les
dommages normaux. En cas de réclamation, veuillez
envoyer l'Outil électrique, en l’état, accompagné du
CERTIFICAT DE GARANTIE qui se trouve à la fin du
Mode d’emploi, dans un service d’entretien autorisé.
REMARQUE :
Par suite du programme permanent de recherche et de
développement HiKOKI, ces spécifications peuvent faire
l’objet de modifications sans avis préalable.
Au sujet des vibrations
Les valeurs mesurées ont été déterminées en fonction
de la norme EN60745.
Valeur d’accélération moyenne quadratique pondérée
type : 8,3 m/s2.
03Fre_H45SR_WE 08/12/12, 12:0515

16
Italiano
AVVERTIMENTI GENERALI DI SICUREZZA SUGLI
UTENSILI ELETTRICI
AVVERTENZA
Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni.
La mancata osservanza degli avvertimenti e delle istruzioni
potrebbe essere causa di scosse elettriche, incendi e/o gravi
lesioni.
Salvare tutti gli avvertimenti e le istruzioni per riferimenti
futuri.
Il termine “elettroutensili” riportato nelle avvertenze si riferisce
agli elettroutensili azionati con alimentazione di rete (via cavi) o
a batterie (senza cavi).
1) Sicurezza dell’area operativa
a) Mantenere l'area operativa pulita e ordinata.
Aree operative sporche o disordinate possono favorire
gli infortuni.
b) Non utilizzare gli elettroutensili in atmosfere esplosive,
ad es. in presenza di liquidi, gas o polveri infiammabili.
Gli elettroutensili generano delle scintille che
potrebbero accendere la polvere o i fumi.
c) Tenere lontani bambini e astanti durante l'utilizzo degli
elettroutensili.
Qualsiasi distrazione può essere causa di perdita di
controllo.
2) Sicurezza elettrica
a) Le spine degli elettroutensili devono essere idonee alle
prese disponibili.
Non modificare mai le prese.
Con gli elettroutensili a massa (messi a terra), non
utilizzare alcun adattatore.
L'utilizzo di spine intatte e corrispondenti alle prese
disponibili ridurrà il rischio di scosse elettriche.
b) Evitare qualsiasi contatto con le superfici a massa o a
terra, quali tubi, radiatori, fornelli e frigoriferi.
In caso di messa a terra o massa del corpo, sussiste
un maggior rischio di scosse elettriche.
c) Non esporre gli elettroutensili alla pioggia o all'umidità.
La penetrazione di acqua negli elettroutensili
aumenterà il rischio di scosse elettriche.
d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per
tirare o scollegare l'elettroutensile.
Tenere il cavo lontano da fonti di calore, oli, bordi
appuntiti o parti in movimento.
Cavi danneggiati o attorcigliati possono aumentare il
rischio di scosse elettriche.
e) Durante l'uso degli elettroutensili all'esterno, utilizzare
una prolunga idonea per usi esterni.
L'utilizzo di cavi per esterno riduce il rischio di scosse
elettriche.
f) Se è impossibile evitare l’impiego di un utensile elettrico
in un luogo umido, utilizzare l’alimentazione protetta
da un dispositivo a corrente residua (RCD).
L’uso di un RCD riduce il rischio di scosse elettriche.
3) Sicurezza personale
a) Durante l'uso degli elettroutensili, state all'erta,
verificate ciò che state eseguendo e adottate sempre il
buon senso.
Non utilizzate gli elettroutensili qualora siate stanchi,
sotto l'influenza di farmaci, alcol o cure mediche.
Anche un attimo di disattenzione durante l'uso degli
elettroutensili potrebbe essere causa di gravi lesioni
personali.
b) Indossate l'attrezzatura di protezione personale.
Indossate sempre le protezioni oculari.
L'attrezzatura protettiva, quali maschera facciale,
calzature antiscivolo, caschi o protezioni oculari ridurrà
il rischio di lesioni personali.
c) Impedite le accensioni involontarie. Prima del
collegamento a una sorgente di alimentazione e/o
pacco batteria e prima di raccogliere o trasportare
l’utensile, verificate che l'interruttore sia posizionato
su OFF.
Il trasporto degli elettroutensili tenendo le dita
sull'interruttore o l’attivazione elettrica degli utensile
che hanno l’interruttore su ON, implica il rischio di
incidenti.
d) Prima di attivare l'elettroutensile, rimuovete qualsiasi
chiave di regolazione.
Lasciando la chiave in un componente in rotazione
dell'elettroutensile, sussiste il rischio di lesioni
personali.
e) Mantenersi in equilibrio. Mantenersi sempre su due
piedi, in equilibrio stabile.
Ciò consente di controllare al meglio l'elettroutensile
in caso di situazioni impreviste.
f) Vestirsi in modo adeguato. Non indossare abiti larghi
o gioielli. Tenere i capelli, gli abiti e i guanti lontano
dalle parti in movimento.
Abiti allentati, gioielli e capelli lunghi potrebbero
impigliarsi nelle parti in movimento.
g) In caso di dispositivi provvisti di collegamento ad
apparecchiature di rimozione e raccolta polveri,
verificare che queste siano collegate e utilizzate in
modo adeguato.
L'utilizzo della raccolta della polvere può ridurre i
rischi connessi alle polveri.
4) Utilizzo e manutenzione degli elettroutensili
a) Non utilizzare elettroutensili non idonei. Utilizzare
l'elettroutensile idoneo alla propria applicazione.
Utilizzando l'elettroutensile corretto, si garantirà
un'esecuzione migliore e più sicura del lavoro, alla
velocità di progetto.
b) Non utilizzare l'elettroutensile qualora non sia possibile
accenderlo/spegnerlo tramite l'interruttore.
É pericoloso utilizzare elettroutensili che non possano
essere azionati dall'interruttore. Provvedere alla relativa
riparazione.
c) Prima di effettuare qualsiasi regolazione, sostituire gli
accessori o depositare gli elettroutensili, scollegare la
spina dalla presa elettrica e/o il pacco batteria
dall’utensile elettrico.
Queste misure di sicurezza preventive riducono il
rischio di avvio involontario dell'elettroutensile.
d) Depositare gli elettroutensili non utilizzati lontano dalla
portata dei bambini ed evitare che persone non esperte
di elettroutensili o non a conoscenza di quanto riportato
sulle presenti istruzioni azionino l'elettroutensile.
É pericoloso consentire che utenti non esperti utilizzino
gli elettroutensili.
e) Manutenzione degli elettroutensili. Verificare che non
vi siano componenti in movimento disallineati o
bloccati, componenti rotti o altre condizioni che
potrebbero influenzare negativamente il
funzionamento dell'elettroutensile.
In caso di guasti, provvedere alla riparazione
dell'elettroutensile prima di riutilizzarlo.
Molti incidenti sono causati da una scarsa
manutenzione.
(Traduzione delle istruzioni originali)
04Ita_H45SR_WE 12/17/09, 4:28 PM16

17
Italiano
f) Mantenere gli strumenti di taglio affilati e puliti.
Gli strumenti di taglio in condizioni di manutenzione
adeguata, con bordi affilati, sono meno soggetti al
bloccaggio e sono più facilmente controllabili.
g) Utilizzare l'elettroutensile, gli accessori, le barrette, ecc.
in conformità a quanto riportato nelle presenti istruzioni,
tenendo in debita considerazione le condizioni operative
e il tipo di lavoro da eseguire.
L’uso dell’utensile elettrico per operazioni diverse da
quelle previste potrebbe causare una situazione
pericolosa.
5) Assistenza
a) Affidate le riparazioni dell'elettroutensile a persone
qualificate che utilizzino solamente parti di ricambio
identiche.
Ciò garantirà il mantenimento della sicurezza
dell'elettroutensile.
PRECAUZIONI
Tenere lontano dalla portata di bambini e invalidi.
Quando non utilizzati, gli strumenti dovranno essere deposti
lontano dalla portata di bambini e invalidi.
AVVERTIMENTI DI SICUREZZA SUL MARTELLO
DEMOLITORE
1. Indossare protettori per le orecchie.
L’esposizione al rumore può causare la perdita dell’udito.
2. Utilizzare le leve ausiliarie fornite con l’utensile.
La perdita di controllo può causare lesioni alla persona.
3. Subito dopo aver adoperato l’attrezzo o durante le
operazioni non toccare mai la punta. Questa diviene
molto calda durante il funzionamento e potrebbe
causare ustioni.
4. Prima di iniziare a penetrare, frantumare o perforare
um muro, pavimento o soffitto, accertarsi con
sicurezza che oggetti come cavi e condotte non siano
murati in essi.
5. Anche quando l’interruttore è attivato, il motore è in
funzione e la testa dell'utensile è premuta contro la
superficie da demolire, a volte il demolitore non inizia
a funzionare. In questi casi, disattivare l’interruttore,
premere di nuovo la testa dell’utensile contro la
superficie da demolire e attivare e disattivare
l'interruttore. Questo dovrebbe avviare il
funzionamento del demolitore. Ripetere questo
procedimento per vari minuti fino a che il demolitore
si riscalda, dopo di che funzionerà quando regolato
su ON-LOCK.
CARATTERISTICHE
ACCESSORI STANDARD
(1) Scatola ......................................................................... 1
(2) Punta gigante .............................................................. 1
(3) Impugnatura laterale .................................................. 1
(4) Tappo anteriore .......................................................... 1
(5) Parapolvere ................................................................. 1
Gli accessori standard possono essere soggetti a
cambiamento senza preavviso.
ACCESSORI FACOLTATIVI (venduti a parte)
䡬Frantumazione
䡬Taglio dell’asfalto
䡬Sgrossatura
䡬Battitura
Voltaggio (per zona)* (230V, 240V)
Potenza assorbita 950 W*
Frequenza d’impatto a pieno carico 3000min–1
Peso (senza cavo e impugnatura laterale) 5,9 kg
*Accertatevi di aver controllato bene la piastrina perchè essa varia da zona a zona.
(1) Spitzmeißel
Lunghezza totale: 280, 450 mm
(1) Coltello
(1) Utensile per l’isolamento (2) Gambo
(1) Pestello (2) Gambo
04Ita_H45SR_WE 08/12/12, 12:0517

18
Italiano
䡬Siringa (per rimozione dei truccioli)
䡬Lavoro di palettaggio
䡬Grasso A per martello
500 g (in lattina)
70 g (nel tubo)
30 g (nel tubo)
Gli accessori disponibili a richiesta possono soggetti a
essere cambiamento senza preavviso.
NOTA:
Non è possibile usare l’adattatore di messa a terra e
l’adattore di ancoraggio venduti separatamente.
APPLICAZIONE
Frantumazione di cemento armato, trucciolatura,
scanalatura, taglio di sbarre, e infissione di pali.
Esempi di Applicazioni:
Installazione di tubature e di equipaggiamento per
impianti sanitari, di macchinari, lavori di scolo e
fuoriuscita d’acqua, lavori per interni, impianti per porti
e lavori di ingegneria civile.
PRIMA DELL’USO
1. Alimentazion
Assicurarsi che la rete di alimentazione che si vuole
usare sia compatibile con le caratteristiche relative
all’alimentazione di corrente specificate nella piastrina
dell’apparecchio.
2. Interruttore di corrente
Mettere l’interruttore in posizione SPENTO. Se la
spina è infilata in una presa mentre l’interruttore è
ACCESO, l’utensile elettrico si mette immediatamente
in moto, facilitando il verificarsi di incidenti gravi.
3. Prolunga del cavo
Quando l’ambiente di lavoro è lontano da una presa
di corrente, usare una prolunga del cavo di sufficiente
spessore e di prestazione adeguata. La prolunga deve
essere più corta possibile.
4. Prima di installare gli utensili
ATTENZIONE:
Assicurarsi di spegnere e di scollegare la spina dalla
presa per evitare seri problemi.
NOTA:
Per evitare che polvere penetri nel mandrino utensili,
sostituire sempre il tappo anteriore con uno della
forma corrispondente al gambo dell’utensile utilizzato.
(Fig. 1, Fig. 2)
Per sostituire il tappo anteriore, procedere come segue:
(1) Tirare l’impugnatura (A) in direzione di come
mostrato nella Fig. 3 e tirare con fermezza il tappo
anteriore per rimuoverlo.
(2) Applicare il tappo anteriore con l’impugnatura (A)
già tirata fuori in direzione di , poi riportare
l’impugnatura (A) alla posizione originale.
5. Installazione degli utensili
ATTENZIONE:
Assicurarsi di spegnere e di scollegare la spina dalla
presa di corrente per evitare seri problemi.
NOTA:
Quanto ad utensili come punte giganti e coltelli,
assicurarsi di usare pezzi originali venduti
separatamente progettati da HiKOKI.
(1) Pulire bene la parte del gambo dell’utensile e
applicarvi grasso o olio da macchina.
(2) Come mostrato nella Fig. 4, tirare l’impugnatura (A)
nella direzione e inserire l’utensile nel foro del
tappo anteriore.
(3) Regolare il foro esagonale mentre si gira l’utensile e
inserirlo inoltre fino a che batte sulla fine del foro.
(4) Riportare l’impugnatura (A) alla sua posizione
originale, tirare l’utensile e assicurarsi che sia
completamente bloccato. (Fig. 5)
6. Installazione del parapolvere
ATTENZIONE:
Assicurarsi di spegnere e di scollegare la spina dalla
presa per evitare seri problemi.
Quando il parapolvere è stato collocato sopra
l’impugnatura (A), la polvere non può penetrare nel
mandrino utensili durante il funzionamento.
Installare il parapolvere come segue.
(1) Installare l’utensile nel mandrino utensili.
(2) Inserire il parapolvere a partire dalla punta
dell’utensile.
(3) Spingere l’utensile completamente in dentro, poi
collocare il parapolvere sull’impugnatura (A) come
mostrato nella Fig. 6.
(4) Quando si installano utensili come coltelli, inserire il
parapolvere sull’utensile e installare l’utensile sul
mandrino utensili prima di collocare il parapolvere
sull’impugnatura (A).
7. Rimozione dell’utensile
Come mostrato nella Fig. 4, tirare l’impugnatura (A) e
tirare fuori l’utensile.
ATTENZIONE:
Assicurarsi di afferrare la maniglia e la maniglia
laterale o la parte dell’impugnatura (B) durante il
lavoro. Non tenere l’impugnatura (A) durante il lavoro.
Se la si tira per errore, la punta gigante potrebbe
saltare fuori.
COME USARE IL DEMOLITORE (Fig. 7)
1. Dopo aver collocato la punta delll’utensile sul
cemento, regolare l’interruttore su ON.
2. Utilizzando il peso della macchina stessa e tenendo
saldamente il demolitore con entrambe le mani, è
possibile controllare in modo efficace il movimento
di rinculo.
Lavorare a velocità moderata, in caso contrario si
rischia di abbassare il livello di efficenza.
ATTENZIONE:
Dopo un lungo tempo di impiego, la cassa del cilindro
è molto calda. Fare dunque attenzione a non ustionarsi
le mani.
(1) Paletta
04Ita_H45SR_WE 08/12/12, 12:0618

19
Italiano
SOSTITUZIONE DEL GRASSO
Quest’apparecchio è stato costruito in modo da renderlo
ermetico all’aria allo scopo di impedire l’entrata di polvere
e la fuoriuscita di lubrificante. Questo apparecchio può
essere usato senza sostituire il grasso per un lungo
periodo di tempo. Tuttavia, effettuare la sostituzione del
grasso per assicurare la durata di servizio. Sostituire il
grasso come specificato di seguito.
1. Periodo di sostituzione del grasso
Controllare il grasso quando si cambia la spazzola di
carbone. (Vedere la voce 4 nella sezione
MANUTENZIONE E CONTROLLO.) L’operazione deve
essere eseguita dal più vicino Agente di Servizio
autorizzato HiKOKI.
In caso si debba sostituire il grasso personalmente,
procedere secondo i seguenti punti.
2. Come sostituire il grasso
ATTENZIONE:
Prima della sostituzione spegnere l’interruttore e
staccare la spina dalla presa di corrente.
(1) Togliere il coperchio dell’incastellatura e strofinare
per asportazione il grasso vecchio che si trova
all’interno. (Fig. 8)
(2)
(3)
NOTA:
Inserire 40 g (la quantità normale necessaria per
coprire la biella) di Grasso per Martelli Elettrici HiKOKI
A nel carter.
A sostituzione del grasso avvenuta installare
nuovamente l’alloggio dell’incastellatura.
Il Grasso per Martelli Elettrici HiKOKI A è del tipo a
bassa viscosità. Quando il grasso viene finito,
acquistatene un altro da un Agente di Servizio
Autorizzato HiKOKI.
MANUTENZIONE E CONTROLLO
1. Controllo della punta
Poiché l’uso di punte logore diminuisce l’efficacia
dell’apparecchio e può provocare eventuali cattivi
funzionamenti del motore, affilare o sostituire la punta
non appena si nota logoramento.
2. Controllo delle viti di tenuta
Controllare regolarmente tutte le viti di tenuta e
assicurarsi che siano esclusivamente serrate. Nel caso
che una di queste viti dovesse allentarsi riserrarla
immediatamente. Se si non ottiene di farlo, si può
causare un grave incidente.
3. Manutenzione del motore
L’avvolgimento del motore il vero e proprio “cuore”
degli attezzi elettrici. Fare attenzione a non
danneggiare l’avvolgimento e/o non bagnarlo con
olio o acqua.
4. Controllo delle spazzole di carbone (Fig. 9)
Il motore impiega spazzole di carbone, materiali
soggeti a consumo. Quando una spazzola è cosumata
o vicina al “limite d’usara”, il motore potrebbe subire
dei danni. Usando spazzole di carbone con arresto
automatico, il motore si ferma automaticamente
quando queste sono consumate. In tal caso, bisogna
sostituirle con delle nuove, dello stesso numero como
indicato nella figura. Tenere, inoltre, sempre pulite le
spazzole e fare in modo che questo scorrino
liberamente all’interno del portaspazzole.
5. Sostituzione di una spazzola di carbone
Allentare a vite di fermo e togliere il coperchio
posteriore. Togliere la capsula della spazzola e le
spazzole di carbone. Dopo la sostituzione di queste
non dimenticare di serrare la capsula e di installare il
copercio posteriore.
6. Lista dei pezzi di ricambio
A: N. voce
B: N. codice
C: N. uso
D: Note
ATTENZIONE:
Riparazioni, modifiche e ispezioni di utensili elettrici
HiKOKI devono essere eseguite da un centro
assistenza HiKOKI autorizzato.
Questa lista dei pezzi torna utile se viene presentata
con l’utensile al centro assistenza HiKOKI autorizzato
quando si richiedono riparazioni o altri interventi di
manutenzione.
Nell’uso e nella manutenzione degli utensili elettrici
devono essere osservate le normative di sicurezza e i
criteri prescritti in ciascun paese.
MODIFICHE:
Gli utensili elettrici HiKOKI vengono continuamente
migliorati e modificati per includere le più recenti
innovazioni tecnologiche.
Di conseguenza, alcuni pezzi (p.es. numero di codice
e/o design) possono essere modificati senza
preavviso.
GARANZIA
Garantiamo gli Utensili Elettrici HiKOKI in conformità
alle specifiche normative imposte dalla legge e dai paesi.
Questa garanzia non copre difetti o danni dovuti a uso
erroneo, abuso o normale usura. In caso di lamentele, si
prega di inviare l’Utensile Elettrico, non smontato,
insieme al CERTIFICATO DI GARANZIA che si trova al
termine di queste Istruzioni per l’uso, ad un Centro di
Assistenza Autorizzato HiKOKI.
NOTA:
A causa del continuo programma di ricerca e sviluppo
della HiKOKI, le caratteristiche riportate in questo foglio
sono soggette a cambiamenti senza preventiva
comunicazione.
Informazioni riguardanti le vibrazioni
I valori misurati sono stati determinati in conformità a
EN60745.
Il valore efficace pesato tipico dell’accelerazione è di
8,3 m/s2.
04Ita_H45SR_WE 08/12/12, 12:0619
