Hilti TE 500 User manual

TE 500
TE 500-AVR
Deutsch 1
English 10
Polski 18
Česky 27
Slovenčina 35
Magyar 43
Slovenščina 52
Hrvatski 60
Русский 68
Українська 77
Қазақ 87
Български 96
Română 105
Türkçe 114
ﻋﺮﺑﻲ 122
日本語 131
한국어 139
繁體中文 147
中文 154
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

1
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

2
3
4
5
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

TE 500
TE 500-AVR
de Original-Bedienungsanleitung ....................................... 1
en Originaloperatinginstructions...................................... 10
pl Oryginalnainstrukcjaobsługi ...................................... 18
cs Originálnínávodkobsluze ........................................ 27
sk Originálnynávodnapoužívanie ..................................... 35
hu Eredetihasználatiutasítás ........................................ 43
sl Originalnanavodilazauporabo ..................................... 52
hr Originalneuputezauporabu ....................................... 60
ru Оригинальное руководство по эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
uk Оригінальна інструкція з експлуатації . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
kk Түпнұсқа пайдалану бойынша нұсқаулық . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
bg Оригинално Ръководство за експлоатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
ro Manualdeutilizareoriginal ........................................ 105
tr Orijinalkullanımkılavuzu ......................................... 114
ar ﺩﻟﻴﻞﺍﻻﺳﺘﻌﻤﺎﻝﺍﻷﺻﻠﻲ .......................................... 122
ja オリジナル取扱説明書 ............................................ 131
ko 오리지널사용설명서 ............................................. 139
zh 原始操作說明.................................................. 147
cn 原版操作说明.................................................. 154
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

Deutsch 1
1 Angaben zur Dokumentation
1.1 Zu dieser Dokumentation
• Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten
und störungsfreie Handhabung.
• Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.
• Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung
an andere Personen weiter.
1.2 Zeichenerklärung
1.2.1 Warnhinweise
Warnhinweise warnen vor Gefahren im Umgang mit dem Produkt. Folgende Signalwörter werden in
Kombination mit einem Symbol verwendet:
GEFAHR! Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum
Tod führt.
WARNUNG! Für eine möglicherweise drohende Gefahr, die zu schweren Körperverletzungen oder
zum Tod führen kann.
VORSICHT! Für eine möglicherweise gefährliche Situation, die zu leichten Körperverletzungen
oder zu Sachschäden führen kann.
1.2.2 Symbole in der Dokumentation
Folgende Symbole werden in dieser Dokumentation verwendet:
Vor Benutzung Bedienungsanleitung lesen
Anwendungshinweise und andere nützliche Informationen
1.2.3 Symbole in Abbildungen
Folgende Symbole werden in Abbildungen verwendet:

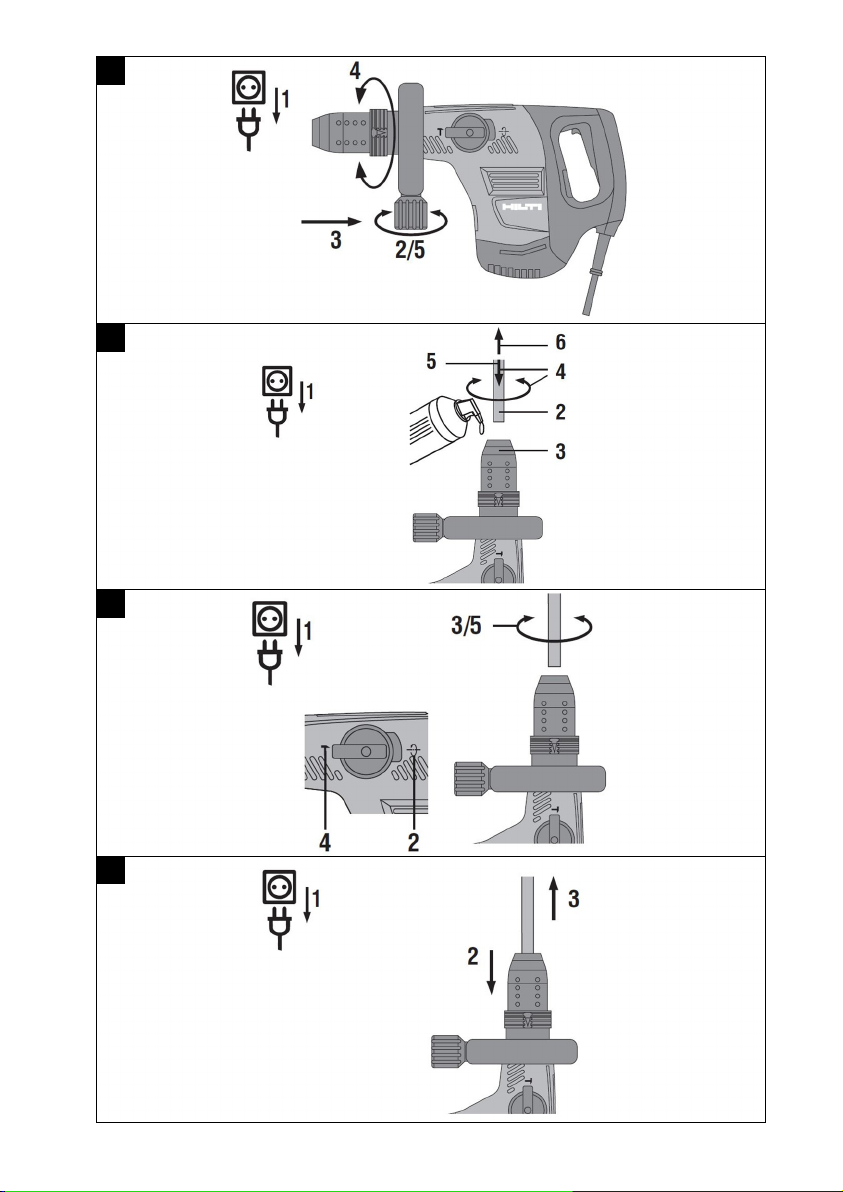

Diese Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Anleitung.
Die Nummerierung gibt eine Abfolge der Arbeitsschritte im Bild wieder und kann von den Arbeits-
schritten im Text abweichen.
Positionsnummern werden in der Abbildung Übersicht verwendet und verweisen auf die Num-
mern der Legende im Abschnitt Produktübersicht.
Dieses Zeichen soll ihre besondere Aufmerksamkeit beim Umgang mit dem Produkt wecken.
1.3 Produktabhängige Symbole
1.3.1 Symbole am Produkt
Folgende Symbole werden am Produkt verwendet:
Meisseln
Meissel positionieren
Volt
Meissel positionieren
doppelt isoliert
Schlosssymbol
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

2 Deutsch
1.4 Produktinformationen
Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiese-
nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftre-
tenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie
von unausgebildetem Personal unsachgemäß behandelt oder nicht bestimmungsgemäß verwendet werden.
Typenbezeichnung und Seriennummer sind auf dem Typenschild angegeben.
▶Übertragen Sie die Seriennummer in die nachfolgende Tabelle. Die Produktangaben benötigen Sie bei
Anfragen an unsere Vertretung oder Servicestelle.
Produktangaben
Meisselhammer TE 500 | TE 500AVR
Generation 01
Serien-Nr.
1.5 Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien
und Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation.
Die Technischen Dokumentationen sind hier hinterlegt:
Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE
2 Sicherheit
2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzun-
gen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
Arbeitsplatzsicherheit
▶Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeits-
bereiche können zu Unfällen führen.
▶Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
▶Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei
Ablenkung können Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
▶Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit
schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das
Risiko eines elektrischen Schlages.
▶Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und
Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
▶Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein
Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
▶Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um
den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines
elektrischen Schlages.
▶Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel,
die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten
Verlängerungskabels vermindert das Risiko eines elektrischen Schlages.
▶Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden
Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das
Risiko eines elektrischen Schlages.
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

Deutsch 3
Sicherheit von Personen
▶Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit
mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter
dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim
Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
▶Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
▶Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektro-
werkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen,
es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben
oder das Gerät eingeschaltet an der Stromversorgung anschließen, kann dies zu Unfällen führen.
▶Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein-
schalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu
Verletzungen führen.
▶Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie
jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen
besser kontrollieren.
▶Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare,
Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange
Haare können von sich bewegenden Teilen erfasst werden.
▶Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich,
dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung
kann Gefährdungen durch Staub verringern.
Verwendung und Behandlung des Elektrowerkzeugs
▶Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektro-
werkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen
Leistungsbereich.
▶Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht
mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
▶Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteein-
stellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme
verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
▶Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen
nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt
werden.
▶Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei
funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion
des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des
Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
▶Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind leichter zu führen.
▶Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anwei-
sungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der
Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen
Situationen führen.
Service
▶Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten
bleibt.
2.2 Zusätzliche Sicherheitshinweise Meisselhammer
Sicherheit von Personen
▶Benutzen Sie das Produkt nur in technisch einwandfreiem Zustand.
▶Nehmen Sie niemals Manipulationen oder Veränderungen am Gerät vor.
▶Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen
führen.
▶Sichern Sie bei Durchbruchsarbeiten den Bereich auf der gegenüberliegenden Seite der Arbeiten ab.
Abbruchteile können heraus und / oder herunterfallen und andere Personen verletzen.
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

4 Deutsch
▶Halten Sie das Gerät immer mit beiden Händen an den vorgesehenen Handgriffen fest. Halten Sie die
Handgriffe trocken und sauber.
▶Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das
Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden
Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
▶Tragen Sie während des Einsatzes des Gerätes eine geeignete Schutzbrille, Schutzhelm, Gehörschutz,
Schutzhandschuhe und einen leichten Atemschutz.
▶Tragen Sie auch beim Werkzeugwechsel Schutzhandschuhe. Das Berühren des Einsatzwerkzeuges kann
zu Schnittverletzungen und Verbrennungen führen.
▶Verwenden Sie einen Augenschutz. Absplitterndes Material kann Körper und Augen verletzen.
▶Klären Sie vor Arbeitsbeginn die Gefahrenklasse des beim Arbeiten entstehenden Staubguts ab. Ver-
wenden Sie einen Baustaubsauger mit einer offiziell zugelassenen Schutzklassifizierung, die Ihren
lokalen Staubschutzbestimmungen entspricht. Staub von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Beton/Mauerwerk/Gestein die Quarze enthalten und Mineralien sowie Metall können gesund-
heitsschädlich sein.
▶Sorgen Sie für gute Belüftung des Arbeitsplatzes und tragen Sie gegebenenfalls eine Atemschutzmaske,
welche für den jeweiligen Staub geeignet ist. Berühren oder Einatmen von Staub können allergische
Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen
hervorrufen. Bestimmter Staub wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in
Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material
darf nur von Fachleuten gehandhabt werden.
▶Machen Sie Arbeitspausen und Übungen zur besseren Durchblutung Ihrer Finger. Bei längeren Arbeiten
kann es durch Vibrationen zu Störungen an Blutgefäßen oder des Nervensystems an Fingern, Händen
oder Handgelenken kommen.
Elektrische Sicherheit
▶Prüfen Sie den Arbeitsbereich vor Arbeitsbeginn auf verdeckt liegende elektrische Leitungen, Gas und
Wasserrohre. Außenliegende Metallteile am Gerät können einen elektrischen Schlag verursachen, wenn
Sie versehentlich eine Stromleitung beschädigen.
Sorgfältiger Umgang und Gebrauch von Elektrowerkzeugen
▶Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen.
3 Beschreibung
3.1 Produktübersicht 1
@Werkzeugaufnahme
;Funktionswahlschalter
=Steuerschalter
%Steuerschalterarretierung
&Seitenhandgriff
(Hintere Grifffläche
)Serviceanzeige
+Diebstahlschutzanzeige (optional)
§Active Vibration Reduction AVR (nur
TE 500-AVR)
3.2 Bestimmungsgemäße Verwendung
Das beschriebene Produkt ist ein elektrisch betriebener Meißelhammer. Es ist für mittelschwere Meißelar-
beiten auf Mauerwerk und Beton bestimmt.
▶Der Betrieb darf nur mit der auf dem Typenschild angegebenen Netzspannung und frequenz erfolgen.
3.3 Active Vibration Reduction (AVR)
Der Meißelhammer ist mit einem Active Vibration Reduction (AVR) System ausgerüstet, das die Vibration
sehr stark reduziert.
3.4 Serviceanzeige
Der Meißelhammer ist mit einer Serviceanzeige mit Lichtsignal ausgestattet.
Zustand Bedeutung
Serviceanzeige leuchtet. • Die Laufzeit für einen Service ist erreicht.
Serviceanzeige blinkt. • Schaden am Produkt. Lassen Sie das Produkt
Von einer Elektrofachkraft reparieren.
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

Deutsch 5
Hinweis
Bringen Sie das Produkt rechtzeitig zum Hilti Service. So bleibt es immer betriebsbereit.
3.5 Lieferumfang
Meißelhammer, Seitenhandgriff, Bedienungsanleitung, Hilti Koffer, Putzlappen, Fett.
Hinweis
Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Center oder online
unter: www.hilti.com.
4 Technische Daten
4.1 Meißelhammer
Hinweis
Bemessungsspannung, Bemessungsstrom, Frequenz und Bemessungsaufnahme entnehmen Sie bitte
ihrem länderspezifischen Typenschild.
Bei Betrieb an einem Generator oder Transformator muss dessen Abgabeleistung mindestens doppelt so
hoch sein wie die auf dem Typenschild des Gerätes angegebene Bemessungsaufnahme. Die Betriebsspan-
nung des Transformators oder Generators muss jederzeit innerhalb +5 % und -15 % der Bemessungsspan-
nung des Gerätes liegen.
TE 500 TE 500-AVR
Gewicht nach EPTA-Procedure 01 5,6 kg 5,7 kg
Einzelschlagenergie 7,5 J 7,5 J
Schutzklassew nach EN 60745 II II
4.2 Geräuschinformation und Schwingungswerte ermittelt entsprechend EN 60745
Die in diesen Anweisungen angegebenen Schalldruck- und Schwingungswerte sind entsprechend einem
genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen mitein-
ander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Expositionen. Die ange-
gebenen Daten repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeuges. Wenn allerdings
das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender
Wartung eingesetzt wird, können die Daten abweichen. Dies kann die Expositionen über den gesamten
Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Expositionen sollten auch die Zeiten
berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz
ist. Dies kann die Expositionen über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzli-
che Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schall und/oder Schwingungen
fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Orga-
nisation der Arbeitsabläufe.
Geräuschinformationen
TE 500 TE 500-AVR
Schallleistungspegel 105 dB 105 dB
Schalldruckpegel 94 dB 94 dB
Unsicherheit 3 dB 3 dB
Vibrationsinformationen
TE 500 TE 500-AVR
Meißeln (ah,Cheq)12,1 m/s² 10,1 m/s²
Unsicherheit (K) 1,5 m/s² 1,5 m/s²
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

6 Deutsch
5 Bedienung
5.1 Arbeitsvorbereitung
VORSICHT
Verletzungsgefahr! Unbeabsichtigter Anlauf des Produkts.
▶Ziehen Sie den Netzstecker, bevor Sie Geräteeinstellungen vornehmen oder Zubehörteile wechseln.
Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.
5.1.1 Seitenhandgriff montieren 2
VORSICHT
Verletzungsgefahr Verlust der Kontrolle über den Meißelhammer.
▶Vergewissern Sie sich, dass der Seitenhandgriff richtig montiert und ordnungsgemäß befestigt ist.
1. Schieben Sie die Halterung (Spannband) und den Seitenhandgriff von vorne über die Werkzeugaufnahme
bis zur dafür vorgesehenen Nut.
2. Positionieren Sie den Seitenhandgriff in der gewünschten Stellung.
3. Drehen Sie den Knauf, um die Halterung (Spannband) des Seitenhandgriffes zu spannen.
5.1.2 Einsatzwerkzeug einsetzen 3
WARNUNG
Verletzungsgefahr Das Werkzeug wird durch den Einsatz heiß.
▶Tragen Sie Schutzhandschuhe beim Werkzeugwechsel.
1. Fetten Sie das Einsteckende des Einsatzwerkzeuges leicht ein.
2. Stecken Sie das Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme und lassen Sie es
einrasten.
◁Das Produkt ist funktionsbereit.
5.1.3 Meißel positionieren 4
VORSICHT
Verletzungsgefahr Verlust der Kontrolle über die Meißelrichtung.
▶Arbeiten Sie nicht in der Stellung "Meißel positionieren". Stellen Sie den Funktionswahlschalter auf
die Stellung "Meißeln", bis er einrastet.
Hinweis
Der Meißel kann in 24 verschiedenen Positionen (in 15° Schritten) positioniert werden. Dadurch kann
mit Flach- und Formmeißeln immer in der jeweils optimalen Arbeitsstellung gearbeitet werden.
1. Stellen Sie den Funktionswahlschalter auf diese Stellung .
2. Drehen Sie den Meißel in die gewünschte Position.
3. Stellen Sie den Funktionswahlschalter auf diese Stellung , bis er einrastet.
◁Das Gerät ist funktionsbereit.
5.1.4 Werkzeug herausnehmen 5
GEFAHR
Brandgefahr Gefahr bei Kontakt zwischen heißem Werkzeug und leicht entflammbaren Materialien.
▶Legen Sie das heiße Werkzeug nicht auf leicht entflammbaren Materialien ab.
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

Deutsch 7
WARNUNG
Verletzungsgefahr Das Werkzeug wird durch den Einsatz heiß.
▶Tragen Sie Schutzhandschuhe beim Werkzeugwechsel.
▶Ziehen Sie die Werkzeugverriegelung bis zum Anschlag zurück und nehmen Sie das Einsatzwerkzeug
heraus.
Hinweis
Verwenden Sie nur Originalfett von Hilti. Die Verwendung eines nicht geeigneten Fettes kann
Schäden am Produkt verursachen.
5.2 Arbeiten
WARNUNG
Gefahr durch Stromschlag! Fehlende Erdungsleiter und Fehlerstromschutzschalter können zu
schweren Verletzungen und Verbrennungen führen.
▶Kontrollieren Sie, dass in der baustellenseitigen elektrischen Zuleitung, ob von Netz oder Generator,
immer Erdungsleiter und Fehlerstromschutzschalter vorhanden und angeschlossen sind.
▶Nehmen Sie ohne diese Sicherheitsmaßnahmen kein Produkt in Betrieb.
Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.
5.2.1 Meißeln
▶Stellen Sie den Funktionswahlschalter auf diese Stellung .
6 Pflege und Instandhaltung
WARNUNG
Gefahr durch Stromschlag! Pflege und Instandhaltung mit eingestecktem Netzstecker können zu
schweren Verletzungen und Verbrennungen führen.
▶Vor allen Pflege und Instandhaltungsarbeiten immer den Netzstecker ziehen!
Pflege
• Fest anhaftenden Schmutz vorsichtig entfernen.
• Lüftungsschlitze vorsichtig mit einer trockenen Bürste reinigen.
• Gehäuse nur mit einem leicht angefeuchteten Tuch reinigen. Keine silikonhaltigen Pflegemittel verwenden,
da diese die Kunststoffteile angreifen können.
Instandhaltung
WARNUNG
Gefahr durch Stromschlag! Unsachgemäße Reparaturen an elektrischen Bauteilen können zu
schweren Verletzungen und Verbrennungen führen.
▶Reparaturen an elektrischen Teilen dürfen nur durch eine Elektrofachkraft ausgeführt werden.
• Regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion
prüfen.
• Bei Beschädigungen und/oder Funktionsstörungen das Elektrogerät nicht betreiben. Sofort vom Hilti
Service reparieren lassen.
• Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen.
Hinweis
Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von uns
freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti
Center oder unter: www.hilti.com
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

8 Deutsch
6.1 Reinigung der Staubschutzkappe
▶Reinigen Sie regelmäßig die Staubschutzkappe an der Werkzeugaufnahme mit einem sauberen, tro-
ckenen Tuch.
▶Wischen Sie die Dichtlippe vorsichtig sauber und befetten Sie diese wieder leicht mit Hilti Fett.
▶Ersetzen Sie unbedingt die Staubschutzkappe, wenn die Dichtlippe beschädigt ist.
7 Transport und Lagerung
• Elektrogerät nicht mit eingestecktem Werkzeug transportieren.
• Elektrogerät immer mit gezogenem Netzstecker lagern.
• Gerät trocken und unzugänglich für Kinder und unbefugte Personen lagern.
• Nach längerem Transport oder Lagerung Elektrogerät vor Gebrauch auf Beschädigung kontrollieren.
8 Hilfe bei Störungen
Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden
Sie sich bitte an unseren Hilti Service.
8.1 Fehlersuche
Störung Mögliche Ursache Lösung
Gerät läuft nicht an. Netzstromversorgung unterbro-
chen
▶Stecken Sie anderes Elektro-
gerät ein und prüfen Sie die
Funktion.
Netzkabel oder Stecker defekt. ▶Lassen Sie das Netzkabel
oder den Stecker von einer
Elektrofachkraft prüfen und
gegebenenfalls ersetzen.
Generator im Sleep Mode. ▶Belasten Sie den Generator
mit einem zweiten Verbraucher
(z. B. Baustellenlampe).
Elektrischer Defekt. ▶Lassen Sie Gerät und Zuleitung
durch eine Elektrofachkraft
überprüfen.
Die elektronische Anlaufsperre
nach einer Stromversorgungsun-
terbrechung ist aktiviert.
▶Schalten Sie danach Gerät aus
und wieder ein.
Kein Schlag. Schaden am Gerät oder die Lauf-
zeit für einen Service ist erreicht.
▶Lassen Sie das Produkt nur
durch den Hilti Service reparie-
ren.
Gerät läuft nicht an und die
Serviceanzeige leuchtet rot. Kohlebürsten verschlissen. ▶Lassen Sie das Gerät von einer Elektrofachkraft prüfen
und die Kohlen gegebenenfalls
ersetzen.
Schaden am Gerät oder die Lauf-
zeit für einen Service ist erreicht.
▶Lassen Sie das Produkt nur
durch den Hilti Service reparie-
ren.
Gerät hat nicht volle Leistung. Verlängerungskabel hat zu gerin-
gen Querschnitt.
▶Verwenden Sie ein Verlänge-
rungskabel mit ausreichendem
Querschnitt.
Steuerschalter nicht ganz durchge-
drückt.
▶Drücken sie den Steuerschalter
bis zum Anschlag durch.
Meißel lässt sich nicht aus
der Verriegelung lösen. Werkzeugaufnahme nicht vollstän- dig zurückgezogen.
▶Werkzeugverriegelung bis zum
Anschlag zurückziehen und
Werkzeug herausnehmen.
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

Deutsch 9
9 Entsorgung
Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung
für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur
Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater.
▶Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
10 Herstellergewährleistung
▶Bitte wenden Sie sich bei Fragen zu den Garantiebedingungen an Ihren lokalen Hilti Partner.
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

10 English
1 Information about the documentation
1.1 About this documentation
• Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free
handling and use of the product.
• Observe the safety instructions and warnings in this documentation and on the product.
• Always keep the operating instructions with the product and make sure that the operating instructions
are with the product when it is given to other persons.
1.2 Explanation of symbols used
1.2.1 Warnings
Warnings alert persons to hazards that may occur when handling or using the product. The following signal
words are used in combination with a symbol:
DANGER! Draws attention to an imminent hazard that will lead to serious personal injury or
fatality.
WARNING! Draws attention to a potential hazard that could lead to serious personal injury or
fatality.
CAUTION! Draws attention to a potentially dangerous situation that could lead to minor personal
injury or material damage.
1.2.2 Symbols in the documentation
The following symbols are used in this document:
Read the operating instructions before use
Instructions for use and other useful information
1.2.3 Symbols in the illustrations
The following symbols are used in illustrations:
These numbers refer to the corresponding illustrations found at the beginning of these operating
instructions.
The numbering reflects the sequence of operations shown in the illustrations and may deviate
from the steps described in the text.
Item reference numbers are used in the overview illustration and refer to the numbers used in
the key in the product overview section.
This symbol is intended to draw special attention to certain points when handling the product.
1.3 Product-dependent symbols
1.3.1 Symbols on the product
The following symbols are used on the product:
Chiseling
Chisel position adjustment
Volts
Chisel position adjustment
Double insulated
Lock symbol
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

English 11
1.4 Product information
Hilti products are designed for professional use and may be operated, serviced and maintained only by
trained, authorized personnel. This personnel must be informed of any particular hazards that may be
encountered. The product and its ancillary equipment may present hazards when used incorrectly by
untrained personnel or when used not as directed.
The type designation and serial number are printed on the rating plate.
▶Write down the serial number in the table below. You will be required to state the product details when
contacting Hilti Service or your local Hilti organization to enquire about the product.
Product information
Breakers TE 500 | TE 500AVR
Generation 01
Serial no.
1.5 Declaration of conformity
We declare, on our sole responsibility, that the product described here complies with the applicable directives
and standards. A copy of the declaration of conformity can be found at the end of this documentation.
The technical documentation is filed and stored here:
Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistraße 6 | 86916 Kaufering, DE
2 Safety
2.1 General power tool safety warnings
WARNING
Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in
electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
▶Keep work area clean and well lit. Cluttered or dark areas invite accidents.
▶Do not operate power tools in explosive atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.
▶Keep children and bystanders away while operating a power tool. Distractions can cause you to lose
control.
Electrical safety
▶Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of
electric shock.
▶Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.
▶Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the
risk of electric shock.
▶Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the
risk of electric shock.
▶When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of electric shock.
▶If operating a power tool in a damp location is unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of electric shock.
Personal safety
▶Stay alert, watch what you are doing and use common sense when operating a power tool. Do
not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools may result in serious personal injury.
▶Use personal protective equipment. Always wear eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce
personal injuries.
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

12 English
▶Prevent unintentional starting. Ensure the switch is in the off‐position before connecting to power
source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on
the switch or energising power tools that have the switch on invites accidents.
▶Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may result in personal injury.
▶Do not overreach. Keep proper footing and balance at all times. This enables better control of the
power tool in unexpected situations.
▶Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.
▶If devices are provided for the connection of dust extraction and collection facilities, ensure these
are connected and properly used. Use of dust collection can reduce dust-related hazards.
Power tool use and care
▶Do not force the power tool. Use the correct power tool for your application. The correct power tool will
do the job better and safer at the rate for which it was designed.
▶Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be repaired.
▶Disconnect the plug from the power source and/or the battery pack from the power tool before
making any adjustments, changing accessories, or storing power tools. Such preventive safety
measures reduce the risk of starting the power tool accidentally.
▶Store idle power tools out of the reach of children and do not allow persons unfamiliar with the
power tool or these instructions to operate the power tool. Power tools are dangerous in the hands
of untrained users.
▶Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and
any other condition that may affect the power tool’s operation. If damaged, have the power tool
repaired before use. Many accidents are caused by poorly maintained power tools.
▶Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
▶Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking
into account the working conditions and the work to be performed. Use of the power tool for
operations different from those intended could result in a hazardous situation.
Service
▶Have your power tool serviced by a qualified repair person using only identical replacement parts.
This will ensure that the safety of the power tool is maintained.
2.2 Additional safety instructions for breakers
Personal safety
▶Use the product only when it is in technically faultless condition.
▶Never tamper with or modify the tool in any way.
▶Use the auxiliary grip supplied with the tool. Loss of control can cause personal injury.
▶Apply appropriate safety measures at the opposite side of the workpiece in work that involves breaking
through. Parts breaking away could fall out and / or fall down causing injury to other persons.
▶Always hold the power tool with both hands on the grips provided. Keep the grips clean and dry.
▶Hold the power tool by the insulated gripping surfaces when performing work in which the accessory
tool might come into contact with concealed wiring. If the accessory tool comes into contact with a live
wire, metal parts of the power tool can also become live, resulting in an electric shock.
▶Wear suitable protective glasses, a hard hat, ear protection, protective gloves and light respiratory
protection while using the tool.
▶Wear protective gloves also when changing the accessory tool. Touching the accessory tool presents a
risk of injury (cuts or burns).
▶Wear eye protection. Flying fragments present a risk of injury to the body and eyes.
▶Before starting work, check the hazard class of the dust that will be produced when working. Use
an industrial vacuum cleaner with an officially approved protection class in compliance with the locally
applicable dust protection regulations. Dust from materials such as lead-based paint, certain types of
wood and concrete/masonry/stone containing quartz, minerals or metal can be harmful to health.
▶Make sure that the workplace is well ventilated and, where necessary, wear a respirator appropriate for
the type of dust generated. Contact with or inhalation of the dust may cause allergic reactions and/or
respiratory or other diseases to the operator or bystanders. Certain kinds of dust are classified as
carcinogenic such as oak and beech dust, especially in conjunction with additives for wood conditioning
(chromate, wood preservative). Material containing asbestos may be handled only by specialists.
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

English 13
▶Take breaks between working and do physical exercises to improve the blood circulation in your fingers.
Exposure to vibration during long periods of work can lead to disorders of the blood vessels and nervous
system in the fingers, hands and wrists.
Electrical safety
▶Before beginning work, check the working area for concealed electric cables or gas and water pipes.
External metal parts of the power tool may become live, presenting a risk of electric shock, if you damage
an electric cable accidentally.
Careful handling and use of electric tools
▶Wait until the power tool stops completely before you lay it down.
3 Description
3.1 Overview of the product 1
@Chuck
;Function selector switch
=Control switch
%Control switch lock
&Side handle
(Rear grip surface
)Service indicator
+Theft protection indicator (optional)
§Active Vibration Reduction AVR (only
TE 500-AVR)
3.2 Intended use
The product described is an electrically powered breaker. It is designed for medium-duty chiseling work on
masonry and concrete.
▶Operation is permissible only when connected to a power source providing a voltage and frequency in
compliance with the information given on the type identification plate.
3.3 Active Vibration Reduction (AVR)
The breaker is equipped with an Active Vibration Reduction (AVR) system, which greatly reduces vibration.
3.4 Service indicator
The breaker is equipped with a service indicator LED.
Status Meaning
The service indicator lights. • End of service interval – servicing is due.
The service indicator blinks. • The product is faulty. Have the product repaired
by a trained electrical specialist.
Note
Bring the product to Hilti Service in good time. This will help to ensure that it’s always ready for use.
3.5 Items supplied
Breaker, side handle, operating instructions, Hilti toolbox, cleaning cloth, grease
Note
You can find other system products approved for your product at your local Hilti Center or online at:
www.hilti.com.
4 Technical data
4.1 Breaker
Note
For details of the rated voltage, frequency, current and input power, please refer to the power tool’s
country-specific type identification plate.
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

14 English
When powered by a generator or transformer, the generator or transformer’s power output must be at least
twice the rated input power shown on the rating plate of the power tool. The operating voltage of the
transformer or generator must always be within +5% and -15% of the rated voltage of the power tool.
TE 500 TE 500-AVR
Weight in accordance with EPTA procedure 01 5.6 kg 5.7 kg
Single impact energy 7.5 J 7.5 J
EN 60745 protection class II II
4.2 Noise information and vibration values determined in accordance with EN 60745
The sound pressure and vibration values given in these instructions have been measured in accordance
with a standardized test and may be used to compare one electric tool with another. They may be used
for a preliminary assessment of exposure. The data given represents the main applications of the electric
tool. However, if the electric tool is used for different applications, with different accessory tools, or is poorly
maintained, the data may vary. This may significantly increase exposure over the total working period. An
accurate estimation of exposure should also take into account the times when the tool is switched off, or
when it is running but not actually being used for a job. This may significantly reduce exposure over the
total working period. Identify additional safety measures to protect the operator from the effects of noise
and/or vibration, for example: maintenance of the electric tool and the accessories, keeping the hands warm,
organization of work patterns.
Noise information
TE 500 TE 500-AVR
Sound (power) level 105 dB 105 dB
Sound pressure level 94 dB 94 dB
Uncertainty 3 dB 3 dB
Information about vibration
TE 500 TE 500-AVR
Chiseling (ah,Cheq)12.1 m/s² 10.1 m/s²
Uncertainty (K) 1.5 m/s² 1.5 m/s²
5 Operation
5.1 Preparations at the workplace
CAUTION
Risk of injury! Inadvertent starting of the product.
▶Unplug the supply cord before making adjustments to the power tool or before changing
accessories.
Observe the safety instructions and warnings in this documentation and on the product.
5.1.1 Fitting the side handle 2
CAUTION
Risk of injury! Loss of control over the breaker.
▶Check that the side handle is fitted correctly and tightened securely.
1. Slide the side handle clamping band over the chuck from the front and into the recess provided.
2. Bring the side handle into the desired position.
3. Secure the side handle by turning the knob until the clamping band is tight.
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

English 15
5.1.2 Fitting the accessory tool 3
WARNING
Risk of injury! The tool becomes hot as a result of use.
▶Wear protective gloves when changing the tool.
1. Apply a little grease to the connection end of the accessory tool.
2. Push the accessory tool into the chuck as far as it will go (until it engages).
◁The product is ready for use.
5.1.3 Positioning the chisel 4
CAUTION
Risk of injury! Loss of control over the chisel direction.
▶Do not operate the tool when the selector switch is set to “Chisel positioning”. Turn the function
selector switch until it engages in the “Chiseling” position.
Note
The chisel can be adjusted to 24 different positions (in 15° increments). This ensures that flat chisels
and shaped chisels can always be set to the optimum working position.
1. Set the function selector switch to the position.
2. Rotate the chisel to the desired position.
3. Engage the function selector switch in the position.
◁The tool is ready for use.
5.1.4 Removing the accessory tool 5
DANGER
Risk of fire! Risk of contact between the hot accessory tool and highly inflammable materials.
▶Do not lay the hot accessory tool down on highly inflammable materials.
WARNING
Risk of injury! The tool becomes hot as a result of use.
▶Wear protective gloves when changing the tool.
▶Pull the chuck back as far as it will go and remove the accessory tool.
Note
Use only the recommended grease supplied by Hilti. Use of unsuitable grease may cause damage
to the product.
5.2 Types of work
WARNING
Risk of electric shock! Severe injury and burns can result if any attempt is made to operate the tool
without an earth/ground conductor and ground fault circuit interrupter correctly connected.
▶Irrespective of whether mains power or generator power is used, always make sure that an
earth/ground conductor and ground fault circuit interrupter are present in the power supply and
that these are correctly connected.
▶Do not use the product unless these safety measures are in place and fully operational.
Observe the safety instructions and warnings in this documentation and on the product.
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03

16 English
5.2.1 Chiseling
▶Set the function selector switch to the position.
6 Care and maintenance
WARNING
Danger of electric shock! Carrying out care and maintenance while the supply cord is connected to
the power outlet presents a risk of serious injuries including burns.
▶Always unplug the supply cord before carrying out all care and maintenance tasks.
Care
• Carefully remove stubborn dirt from the tool.
• Clean the air vents carefully with a dry brush.
• Use only a slightly damp cloth to clean the casing. Do not use cleaning agents containing silicone as
they can attack the plastic parts.
Maintenance
WARNING
Danger of electric shock! Improper repairs to electrical components may lead to serious injuries
including burns.
▶Repairs to the electrical section of the tool or appliance may be carried out only by trained electrical
specialists.
• At regular intervals, check all visible parts and the controls for signs of damage and make sure that they
all function correctly.
• Do not operate the power tool if signs of damage are found or if parts malfunction. Have damage repaired
immediately by Hilti Service.
• After cleaning and maintenance, refit all guards or protective devices and check that they function
correctly.
Note
To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare
parts, consumables and accessories approved by Hilti for use with the product can be found at your
local Hilti Center or online at: www.hilti.com
6.1 Cleaning the dust shield
▶Clean the dust shield on the chuck with a dry, clean cloth at regular intervals.
▶Clean the sealing lip by wiping it carefully and then grease it again lightly with Hilti grease.
▶It is essential that the dust shield is replaced if the sealing lip is damaged.
7 Transport and storage
• Do not transport electric tools with accessory tools fitted.
• Always unplug the supply cord before storing an electric tool or appliance.
• Store tools and appliances in a dry place where they cannot be accessed by children or unauthorized
persons.
• Check electric tools or appliances for damage after long periods of transport or storage.
8 Troubleshooting
If the trouble you are experiencing is not listed in this table or you are unable to remedy the problem by
yourself, please contact Hilti Service.
Printed: 16.02.2017 | Doc-Nr: PUB / 5142384 / 000 / 03
