INSTALLATION MANUAL
FOR MULTI-KITS
ENGLISH
PIPING CONNECTION KIT MODELS: MC-20AN, MC-21AN, MC-30AN

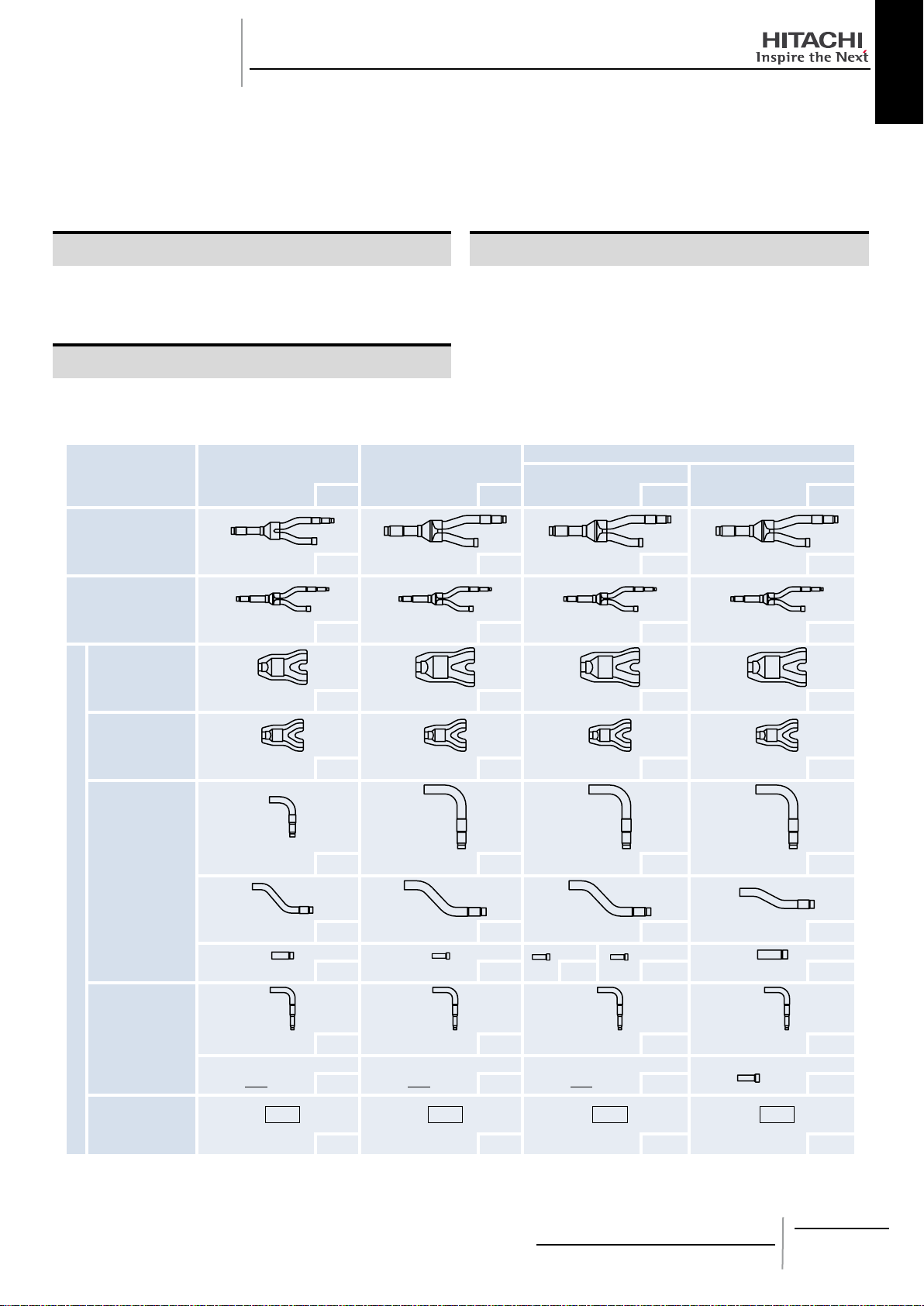

Name of Parts MC-20AN MC-21AN MC-30AN
Piping Connection Kit 1 Piping Connection Kit 2
Q’ty Q’ty Q’ty Q’ty
Branch Pipe for
Gas Line 1 1 1 1
Branch Pipe for
Liquid Line 1 1 1 1
Accessory
Insulation for
Gas Line 1 1 1 1
Insulation for
Liquid Line 1 1 1 1
Reducer
for Gas Line
Connection
(For End of
Multi-Kit
Connection)
1 1 1 1
1 1 1 1
1 1 1 1 1
Reducer
for Liquid Line
Connection
(For Unit Piping
Connection)
1 1 1 1
None None None 1
Tape
2 2 2 2
NOTE:
If any of these parts is not contained, please contact your distributor.
NOTE:
Hand over this installation manual to the next installation
work personnel.
1. APPLICABLE OUTDOOR UNITS
These multiple pipe connecting kits can be applied to the R410A
SET-FREE series.
2. TRANSPORTATION
Transport the product as close to the installation location as
practical before unpacking.
CAUTION:
Do not put any material on the product.
3. BEFORE INSTALLATION
Conrm the number of the following parts by referring to the
model printed on the package before unpacking.
Do NOT put any foreign material into the parts. Check to conrm
that no foreign materials are inside the parts before installation.

2
P5414715, PMML0206A-rev.2 - 01/2011
INSTALLATION MANUAL
FOR MULTI-KITS
4. INSTALLATION WORK

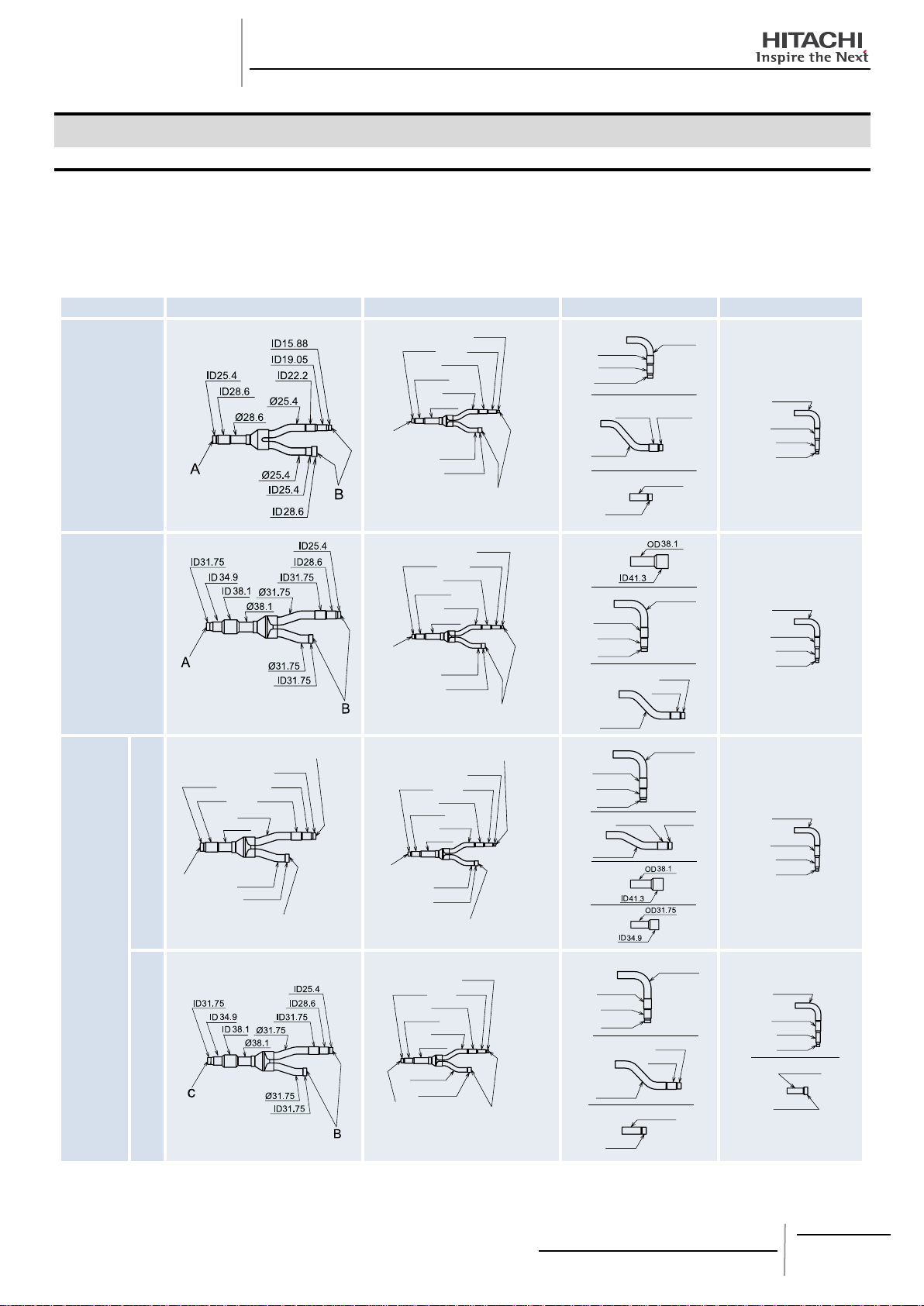

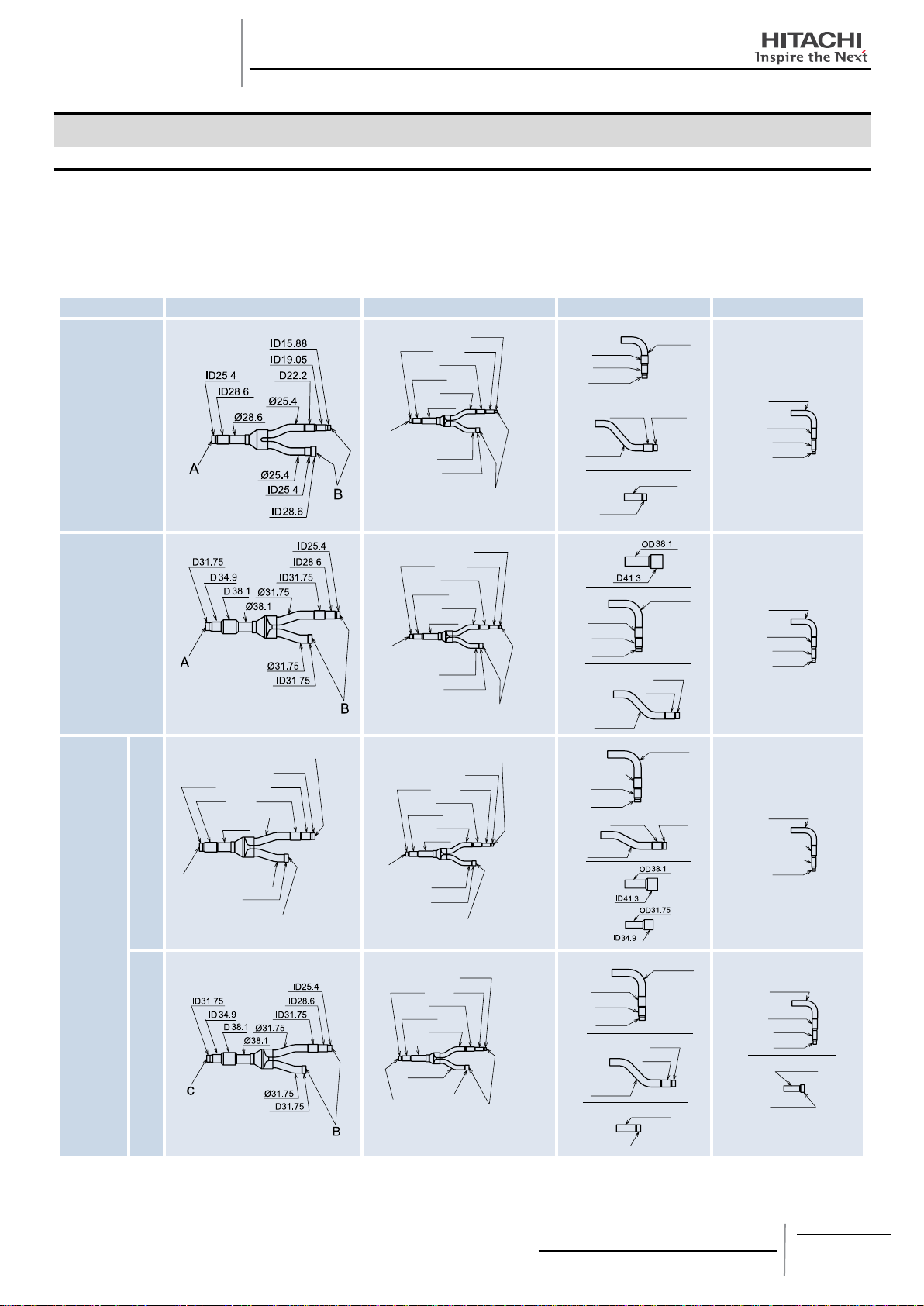

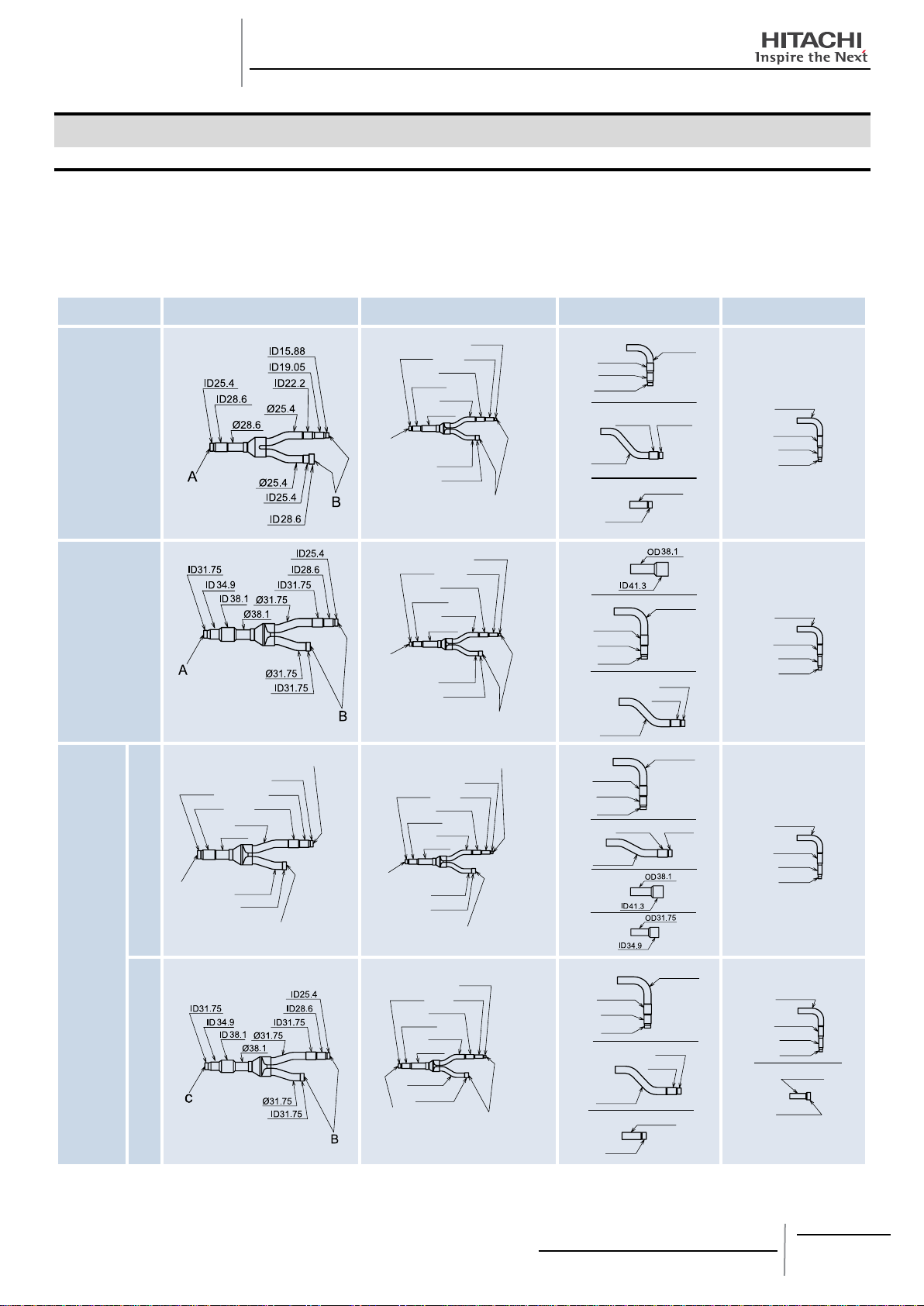

4.1. PIPING CONNECTION SIZE
The ends of the multi-kits are nished as shown in the following
gures. Cut the end of the pipe to meet with the pipe size.
CAUTION:
Piping shall be supported with adequate space. Bent pipes
and bypass piping (horizontal loop) shall also be installed
in order to absorb piping elasticity caused by temperature
changes.
Model Gas Line Liquid Line Reducer for Gas Line Reducer for Liquid Line
MC-20AN A
B
ID15.88
ID19.05
Ø22.2
ID9.53
ID12.7
ID15.88
Ø19.05
Ø19.05
ID19.05 OD19.05
ID15.88
OD25.4
ID25.4
ID22.2
ID19.05
ID19.05ID22.2
OD22.2 ID12.7
ID15.88
OD19.05
ID9.53
MC-21AN
A
B
ID15.88
ID19.05
Ø22.2
ID9.53
ID12.7
ID15.88
Ø19.05
Ø19.05
ID19.05
OD31.75
ID31.75
ID28.6
ID25.4
ID28.6
ID25.4
OD31.75
ID12.7
ID15.88
OD19.05
ID9.53
MC-30AN
Piping Connection Kit 1
ID31.75
ID38.1
Ø38.1
ID28.6
ID31.75
Ø31.75
Ø31.75
ID31.75
ID25.4
A
B
D
A
B
D
ID15.88 ID15.88
ID19.05
Ø19.05
Ø22.2
Ø19.05
ID19.05
ID12.7
ID9.53
OD31.75
ID31.75
ID28.6
ID25.4
ID28.6ID31.75
OD31.75 ID12.7
ID15.88
OD19.05
ID9.53
Piping connection Kit 2
ID15.88 ID15.88
ID19.05
Ø19.05
Ø22.2
Ø19.05
ID19.05
ID12.7
ID9.53
B
C
OD31.75
ID31.75
ID28.6
ID25.4
ID28.6
ID25.4
OD31.75
OD31.75
ID28.6
ID12.7
ID15.88
OD19.05
ID9.53
OD15.88
ID19.05
Unit: mm, ID: Inner Diameter, OD: Outer Diameter
A: To Indoor unit
B: To Outdoor unit C: To Piping Connection Kit 1 D: To Piping Connection Kit 2

3
P5414715, PMML0206A-rev.2 - 01/2011
INSTALLATION MANUAL
FOR MULTI-KITS
ENGLISH

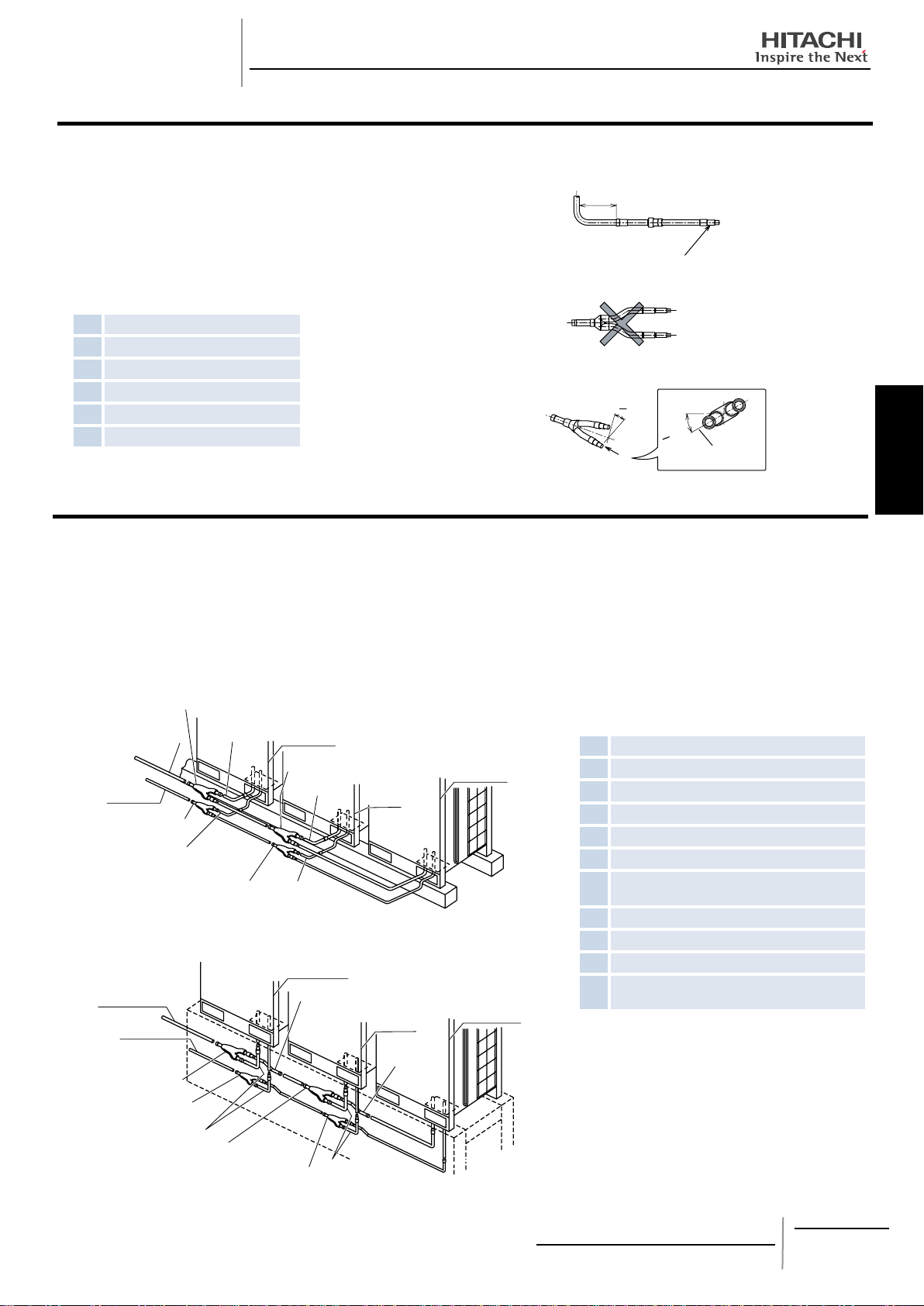

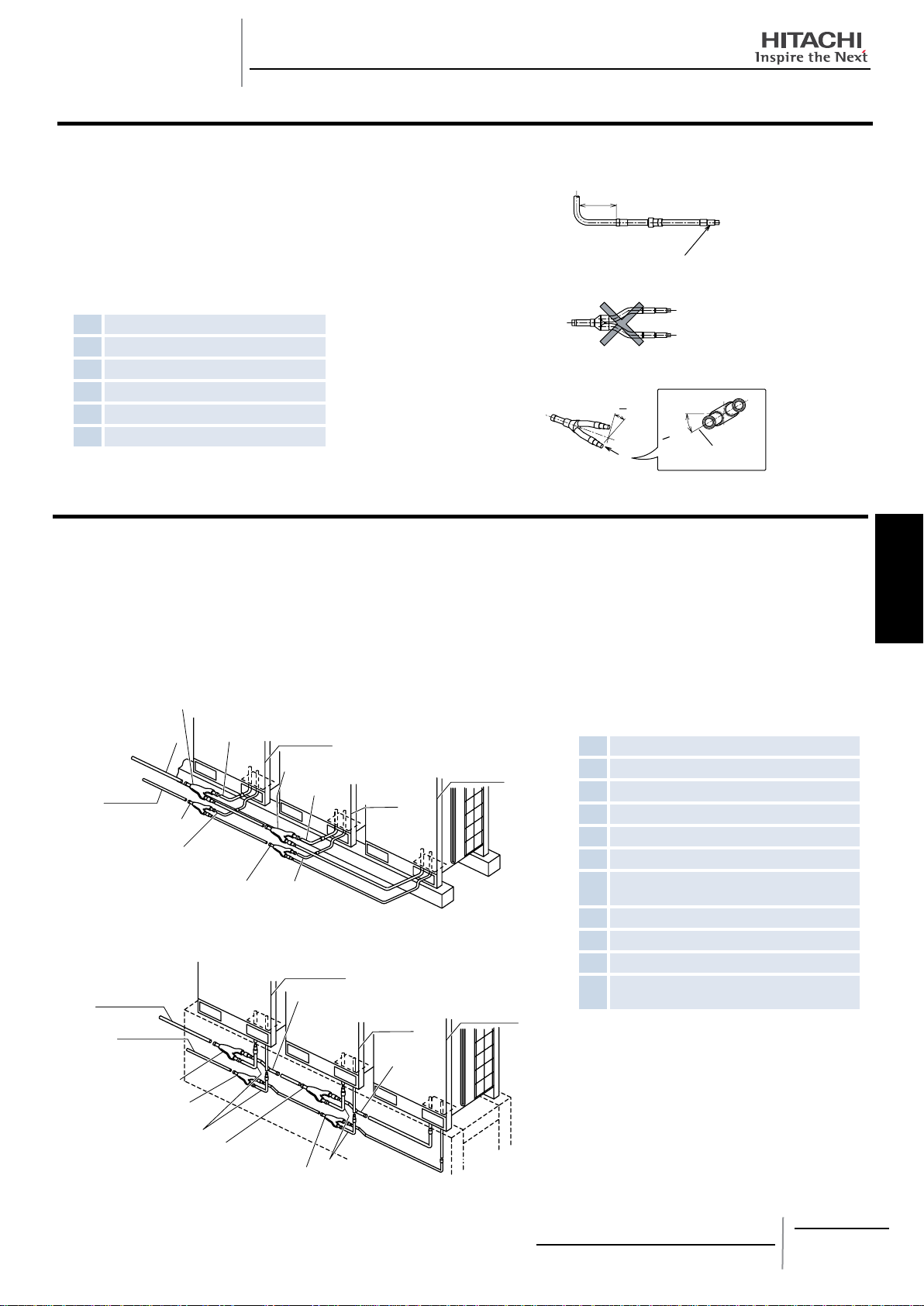

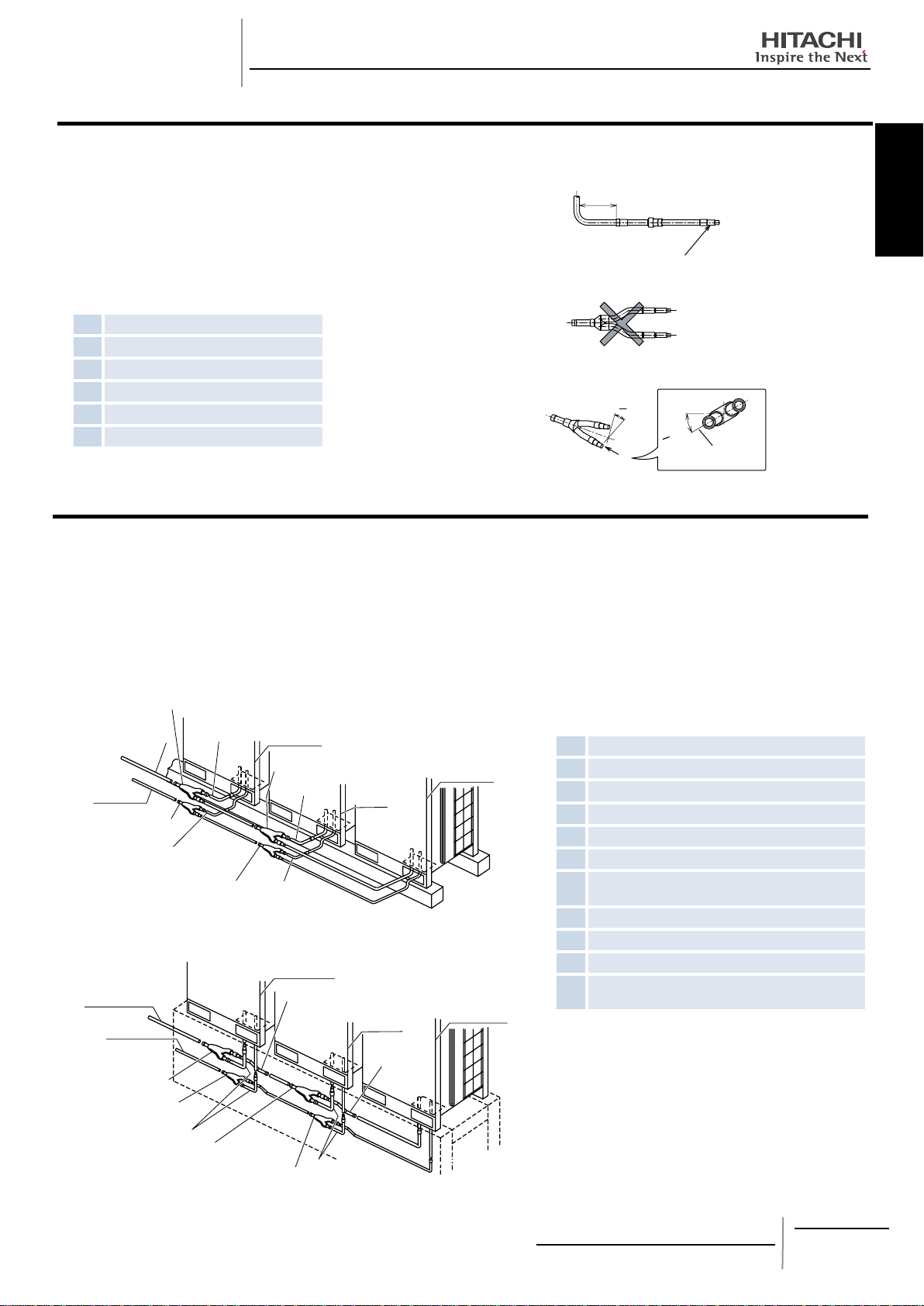

4.2. InstallatIon PosItIon
Perform the piping connection work by referring to the gure below.
Refer to Installation and Maintenance Manual for Outdoor Unit for the piping length between outdoor units and between piping
connection kits.
Example: 38HP (The combination of 3 outdoor units)
−Front side or rear side piping connection
A
B
C1
EF
C2
EG
H
E
D2
E
D1
−Downward piping connection
A
B
C1
E
F
C2 E
GH
D2
D1
I
AGas piping (Field supplied)
BLiquid piping (Field supplied)
C1 Piping connection kit 1 (Gas)
C2 Piping connection kit 2 (Gas)
D1 Piping connection kit 1 (Liquid)
D2 Piping connection kit 2 (Liquid)
EAccessory pipe with piping
connection kit (L-shape)
FOutdoor unit A
GOutdoor unit B
HOutdoor unit C
IAccessory pipe with piping
connection kit (Z-shape)
4.3. PIPIng connectIon
¡Horizontal Installation
Locate the branch pipes on the same horizontal plane.
(Inclination within ±15º)
Make the straight length a minimum of 500mm after the
vertical bend.
Incorrect installation may lead to a failure of outdoor unit.
AStraigh length 500 mm (MIn.)
BHorizontally
CUpward
DDownward
EInclination within ± 15º
FInclination (View from E)
+15o
E
+15o
A
B
C
D
F

4
P5414715, PMML0206A-rev.2 - 01/2011
INSTALLATION MANUAL
FOR MULTI-KITS

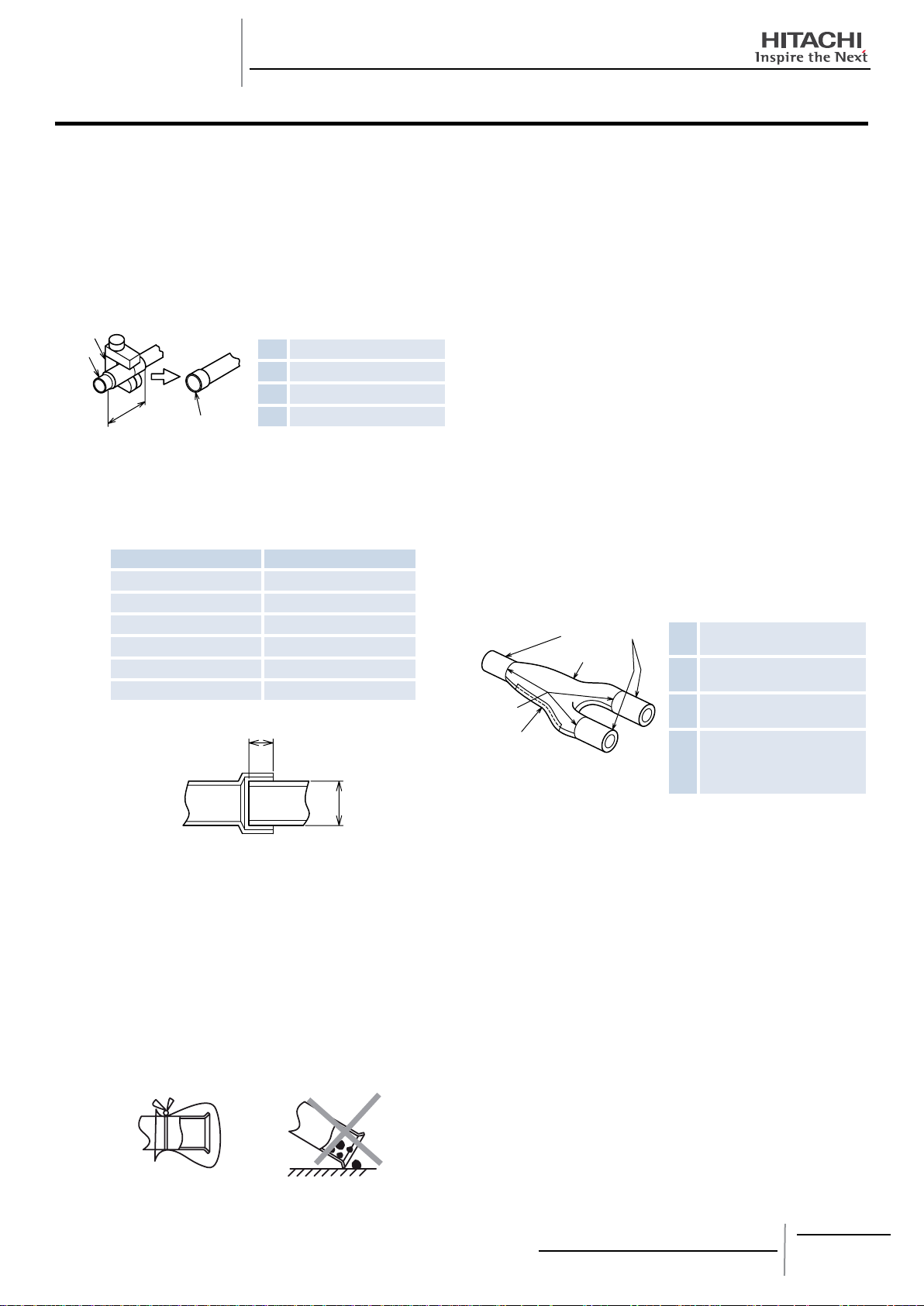

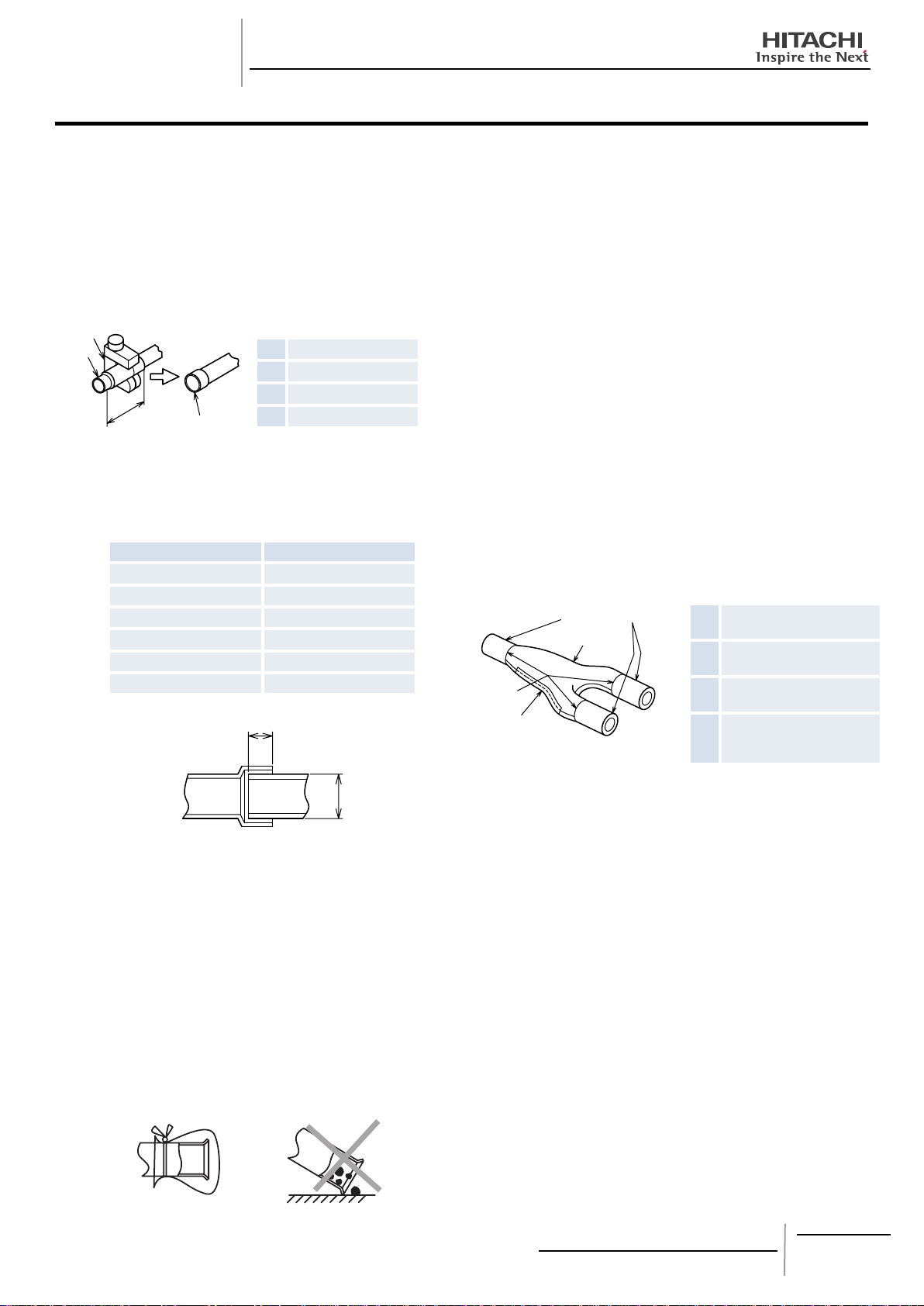

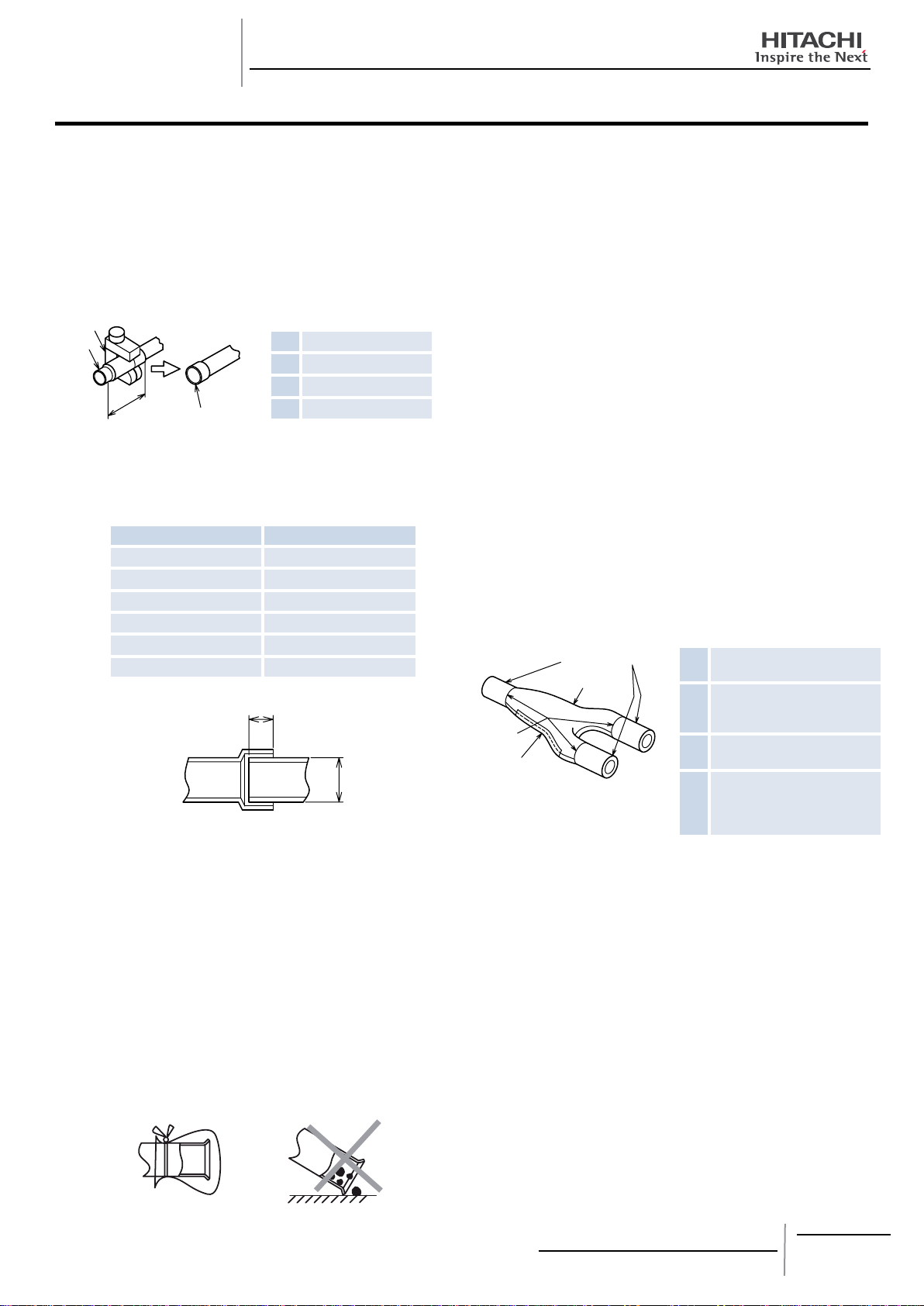

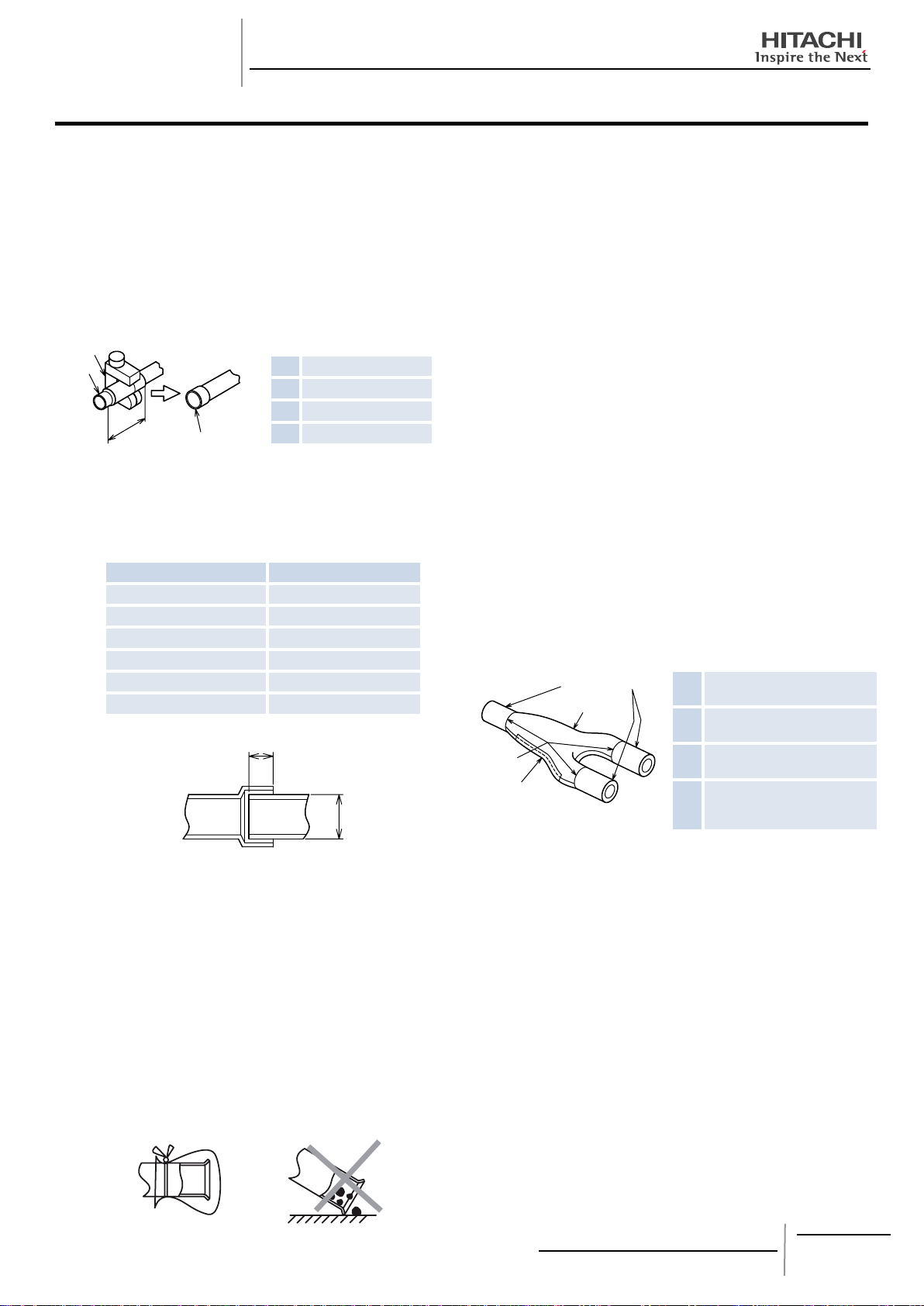

4.4. PIPIng connectIon
1. Use clean copper pipes without any moisture or foreign
materials on inner surface of pipes. When connecting
refrigerant pipe, cut the copper pipes with a pipe cutter as
shown below.
Also blow the pipes with nitrogen or air to remain no dust
inside the pipe.
Do NOT use a saw, a grindstone or others which causes a
large amount of cutting powder.
B
A
CD
APipe
BPipe Cutter
CConnection part
DBurring
2. When cutting the pipe, secure the adequate depth for brazing
as shown in the following table.
(mm)
A: Outer Diameter B: Minimum Depth
Over 5, Below 8 6
Over 8, Below 12 7
Over 12, Below 16 8
Over 16, Below 25 10
Over 25, Below 35 12
Over 35, Below 45 14
B
A
¡Caution for Refrigerant Piping
−Cover the end of the pipe appropriately when it is to be
inserted through holes in walls and roofs, etc.
−Keep the ends of the pipes covered while other installation
work is being carried out to avoid the entry of dampness or
dirt.
−Do not place the pipes directly on the ground without
appropriate protection or adhesive vinyl tape to cover the
ends.
−Where the pipe installation is not completed for a certain
amount of time, weld the ends of the pipe to seal. Then ll
with oxygen-free nitrogen gas through a Schrader valve to
avoid the accumulation of damp and/or contamination due to
dirt.
3. Make sure that all stop valves of the outdoor unit are closed
completely.
4. Blow the inside of the pipes with nitrogen gas when brazing.
DANGER
Check for the refrigerant leakage carefully.
If large amount of refrigerant leakage occurs, it will cause to
breathe with difculty or to generate harmful gas due to the
re.
5. The air tight test pressure of this product is 4.15MPa.
6. Apply the insulation supplied with this multi-kits to each
branch (liquid side and gas side) with a tape. Also apply the
eld-supplied insulation to the eld-supplied pipes.
NOTE:
When polyethylene foam is applied, a thickness of 10mm
for liquid piping and 15mm to 20mm for gas piping is
recommended. (Use the insulation with heat resistance of
100 ºC for gas piping.)
A
B
D
C
A
AInsulation
(Field-Supplied)
BInsulation for Gas and
Liquid Line (Accessory)
CDo not leave a gap
between the insulation
DFix the insulation with tape
(accessory) completely
after taping temporary
CAUTION:
−Perform the insulation work when the pipe surface
temperature decreases to the room temperature.
If insulation work is performed immediately after brazing,
insulation may melt.
−If the ends of pipe are open to the atmosphere for a while
after performing piping work, securely put caps or plastic
bags over the pipe ends for avoiding moisture or dust.
After installation, it is recommended to keep this manual by a
customer.
