Hitachi VB 13Y User manual

Läs bruksanvisningen noga igenom före verktygets användning.
Læs instruktionerne nøje igennem, før maskinen tages i brug.
Les grundig og forstå anvisningene før bruk.
Lue ohjeet huolellisesti ennen käyttöä.
Read through carefully and understand these instructions before use.
Bruksanvisning
Brugsanvisning
Bruksanvisning
Käyttöohjeet
Handling Instructions
ELEKTRISK BÄRBAR ARMERINGSKLIPP/ARMERINGSBOCK
TRANSPORTABEL BETONJERNSKLIPPER/BUKKER
KUTTE-/BØYEMASKIN FOR ARMERINGSJERN
TERÄKSEN LEIKKURI/TAIVUTIN
PORTABLE REBAR CUTTER/BENDER
VB 13Y

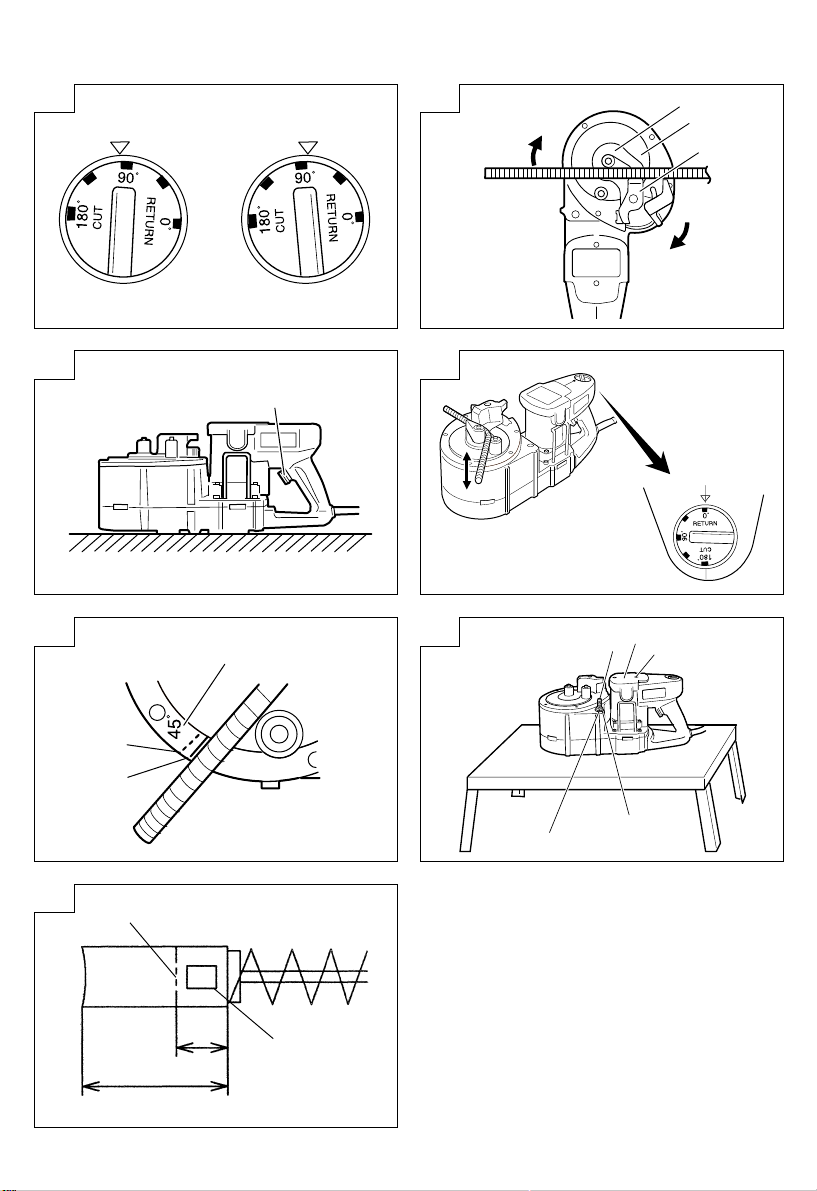

1
12
34
5
6 7
w
q
u
i
t
y
o
!0
!1
!5
!2
!3
!4
r
e

2
8 9
10 11
12 13
14
!6
!7
!8
!9
@0
@1
@2
@6 @7
@3
@5
@4
@8
@9
43
6 mm
17 mm

3
q
w
e
r
t
y
u
i
o
!0
!1
!2
!3
!4
!5
!6
!7
!8
!9
@0
@1
@2
@3
@4
@5
@6
@7
@8
@9
Norsk
Deksel
Hendel
Startbryter
Sperreknapp
Bøyevalse
Reaksjonsstopper A
Reaksjonsstopper B
Armeringsjern
Innstillingsskive
Justeringsposisjon
Blad
Sekskantbolt
Skjærevern
Øvre kutter
Nedre vern
Senterplate
Svingskive
Stopper
Startbryter
Vinkelindikasjon
Markeringslinje for o 10
Markeringslinje for o 13
Bolt
Mutter
Hull til festing av enhet
Bakre deksel
Justeringsskrue
Kullbørstens nr.
Slitasjegrense
Dansk
Dæksel
Arm
Omskiftertrykker
Låseknap
Bukkerulle
Reaktionsstopper A
Reaktionsstopper B
Betonjern
Indstillingsdrejeknap
Justeringsposition
Blad
Umbrakobolt
Skæreafsdækning
Øverste skær
Nederste skær
Centerplade
Drejeskive
Stopper
Omskiftertrykker
Vinkelindikering
Markeringslinie for diam. 10
Markeringslinie for diam. 13
Bolt
Møtrik
Hul til fastgøring af enhed
Bagafdækning
Stilleskrue
Kul nr.
Slidgrænse
Svenska
Skydd
Spak
Startknapp
Låsknapp
Bockningsvals
Reaktionsstoppare A
Reaktionsstoppare B
Armeringsjärn
Inställningsratt
Inställningsmärke
Skär
Bult med sexkantshål
Avbitarskydd
Övre avbitare
Nedre avbitare
Mittplatta
Svängskiva
Stoppare
Startknapp
Vinkelindikering
Markeringslinje för 10 mm diam.
Markeringslinje för 13 mm diam.
Bult
Mutter
Hål för verktygets fastmontering
Bakre skyddsplåt
Ställskruvar
Nr. på kolborste
Avnötningsgräns

4
Svenska
q
w
e
r
t
y
u
i
o
!0
!1
!2
!3
!4
!5
!6
!7
!8
!9
@0
@1
@2
@3
@4
@5
@6
@7
@8
@9
English
Cover
Lever
Switch trrigger
Lock button
Bending roller
Reaction stopper A
Reaction stopper B
Rebar
Setting dial
Adjusting position
Blade
Hexagon socket bolt
Cutter guard
Upper cutter
Lower cutter
Center plate
Turn table
Stopper
Switch trigger
Angle indication
Marked line for ø 10
Marked line for ø 13
Bolt
Nut
Hole to fix unit
Tail cover
Set screws
No. of carbon brush
Wear limit
Suomi
Kansi
Vipu
Kytkinlaukaisin
Lukkopainike
Taivutusrulla
Takaisinkytkentäpysäytin A
Takaisinkytkentäpysäytin B
Tanko
Säätöasteikko
Säätöasento
Terä
Kuusiokantapultti
Leikkaussuoja
Yläleikkuri
Alaleikkuri
Keskilevy
Pyöröalusta
Pysäytin
Kytkinlaukaisin
Kulman merkintä
Merkitty viiva 10 mm halkaisijalle
Merkitty viiva 13 mm halkaisijalle
Pultti
Mutteri
Aukko laitteen kiinnittämiseen
Peräkansi
Säätöruuvit
Hiiliharjan numero
Kulutusraja

5
Svenska
SÄKERHETSFÖRESKRIFTER FÖR ELVERKTYG
VARNING! Vid användning av elektriska verktyg måste
grundläggande säkerhetsföreskrifter, inklusive de
följande, alltid följas för att minska risken för brand,
elektriska stötar och personskador.
Läs igenom samtliga anvisningar nedan innan denna
produkt tas i bruk. Spara anvisningarna.
För säker användning:
1. Håll arbetsplatsen ren och i ordning. Oordning och
skräp påarbetsplatsen medför risk för olycksfall.
2. Ge akt påarbetsomgivningen.
Utsätt inte verktyget för regn.
Använd inte verktygen i fuktiga eller våta utrymmen.
Se till att arbetsplatsen är välbelyst.
Använd inte ett elverktyg där det finns risk att det
orsakar brand eller explosion.
3. Akta dig för elektriska stötar vid överföring eller
kortslutning. Undvik beröring av jordade föremål
eller ytor, (t.ex. rör, element, spisar eller kylskåp).
4. Håll barn borta. Låt ingen utomstående vidröra
verktyget eller förlängningskabeln. Obehöriga skall
ej tillåtas inom arbetsområdet.
5. När maskinen inte används, skall den förvaras på
en torr, hög eller låst, barnsäker plats.
6. Använd inte våld. Maskinen arbetar både säkrare
och bättre med den hastighet den är tilltänk för.
7. Använd rätt maskin. Tvinga inte en liten maskin
göra ett arbete som är avsett för ett extra kraftigt
verktyg.
Använd ett verktyg endast för de ändamål det är
konstruerat för—använd t.ex. inte en cirkelsåg för
att såga stockar och kubbar.
8. Använd rätt och ändamålsenligt utformade
arbetskläder. Använd inte lösa kläder, smycken eller
dylikt som kan fastna i maskinens rörliga delar. Vi
rekommenderar användning av gummihandskar
och halksfria skor eller stövlar utomhus.
Använd duk eller hårskydd om du har långt hår.
9. Använd skyddsglasögon. Om arbetsmomentet är
dammigt, använd ansiktsmask eller andningsskydd.
10. Anslut tillbehör för dammuppsamling.
Se till att tillbehör för anslutning till en
dammuppsamlare ansluts och används påkorrekt
sätt, när sådana tillbehör finns tillgängliga.
11. Lyft aldrig maskinen eller dra ur kontakten genom
att enbart använda kabeln. Skydda kabeln från hetta,
olja och vassa kanter.
12. Spänn alltid fast arbetsstycket med klämmor eller
skruvstäd såatt du har båda händerna fria för
maskinens manövrering.
13. Se till att du har god arbetsställning medan du
arbetar med maskinen.
14. Underhåll alltid maskinen väl. Håll maskinen både
ren och i bra skick såatt maskinens arbete blir både
säkrare och bättre. Följ noga underhålls-
anvisningarna för rätt smörjning och byte av
tillbehör. Gör periodisk inspektion av
maskinkablarna. Överlåt allt eventuellt reparation-
sarbete till en auktoriserad verkstad. Kontrollera
regelbundet förlängningskablarna. Byt ut vid behov.
Håll alltid handtagen torra och rena. Se till att det
inte kommer olja och fett pådem.
15. Ta bort alla verktyg när du inte använder maskinen,
före underhållsåtgärder och efter byte av tillbehör,
som t.ex. blad, borrskär, skärblad mm.
16. Se alltid till att alla lösa föremål, såsom justernycklar
och skruvnycklar, har tagits bort innan du startar
maskinen.
17. Se till att maskinen inte startar oavsiktligt.
Transportera aldrig en nätansluten maskin med
fingret påstartomkopplaren. Se till att maskinen är
frånslagen innan du ansluter den till ett strömuttag.
18. Använd förlängningskablar för utomhusbruk. När
du använder maskinen utomhus, skall du kontrollera
att förlängningskabeln är för utomhusbruk.
19. Var pådin vakt. Koncentrera dig påarbetet och
använd sunt förnuft. Arbeta inte med maskinen när
du är trött.
20. Kontrollera om verktygsdelarna är skadade.
Kontrollera noga skadan påsprängskyddet, mm.,
innan fortsatt användning av maskinen för att se
om maskinen och delen fungerar ordentligt och
utför det arbete den är ämnad för. Kontrollera
anpassningen av och rörligheten av de rörliga
delarna; om det finns skadade eller brutna delar;
fastsättningen av delar, mm. som kan påverka
maskinfunktionen. Sprängskydd och dylika, skadade
delar skall repareras eller bytas ut mot nya delar i
en auktoriserad verkstad om inte annat anges i
bruksanvisningen.
Bytet av skadade brytare och omkopplare skall
utföras av en auktoriserad fackman.
21. Varning!
Användandet av andra tillbehör och delar än de
som rekommenderas i denna bruksanvisning kan
leda till risk för personskador.
22. Se till att verktyget repareras av en fackman. Detta
elverktyg är i enlighet med tillämpliga säkerhetskrav.
Reparationer får endast utföras av kvalificerade
personer och med reservdelar av originaltyp. I annat
fall kan användaren utsättas för betydande fara.
SÄRSKILDA FÖRSIKTIGHETSÅTGÄRDER FÖR
ANVÄNDNING AV BÄRBAR ARMERINGSKLIPP/
ARMERINGSBOCK
VARNING!
1. Var noga med att verktyget drivs med den
märkspänning som finns angiven påverktygets
namnplåt. Om verktyget drivs med en spänning
som överstiger den som anges pånamnplåten kan
det resultera i farligt hög rotationshastighet, vilket i
sin tur kan medföra kroppskada.
2. Undvik arbeten som innebär överskridande av
verktygets maximala kapacitet enligt vad som anges
i Tekniska data. Kapa och/eller bocka aldrig sådana
hårda material som t.ex. armeringsjärn i förtillverkad
betong, eftersom detta lätt medför att småpartiklar
kastas omkring och orsakar kroppsskada.
3. Stoppa genast verktyget och avbryt arbetet, om
verktyget börjar krångla eller låta onormalt under
pågående användning. Kontakta därefter
återförsäljaren av verktyget eller en auktoriserad
Hitachi-verkstad för översyn och/eller reparation.
Fortsatt användning utan att verktyget kontrollerats
kan resultera i kroppsskada.

6
Svenska

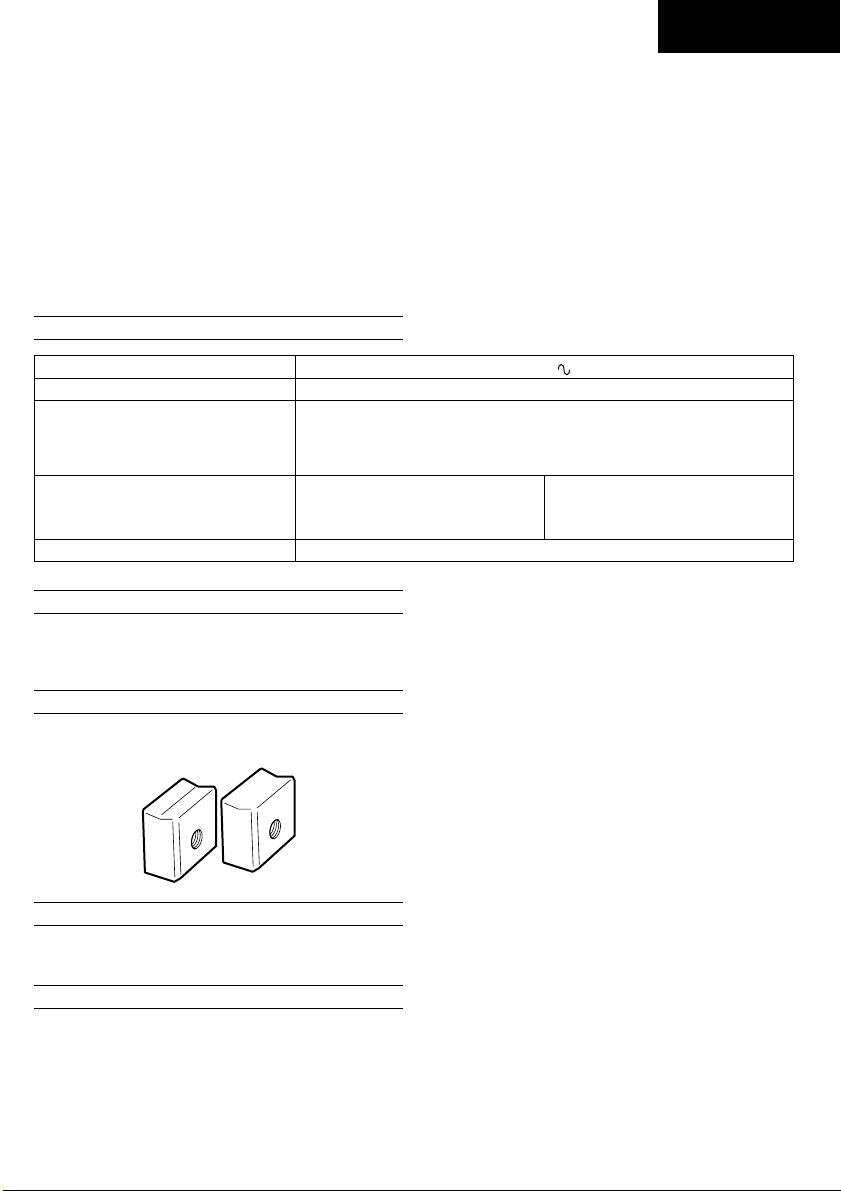

Spänning 230 V
Ineffekt 285 W
Kapaciteter (1) Material: armeringsjärn med de motsvarande klassificeringarna
GRADE 460 (Storbritannien), BST 500 (Tyskland) och B500
(Spanien)
(2) Materialdiameter: 8 –13 mm
Antal järnstänger som kan hanteras Kapning Bockning
samtidigt 10 mm diam.: 1 stång 10 mm diam.: 2 stänger
13 mm diam.: 1 stång 13 mm diam.: 1 stång
Vikt 11,5 kg (exkl. nätsladd)
STANDARD TILLBEHÖR
(1) Nyckel för invändigt sexkantshål (för M5-bult med
sexkantshål) ........................ 1 (fastsatt påverktyget)
(2) Avbitarsats .......................... 1 (fastsatt påverktyget)
EXTRA TILLBEHÖR (sälges separat)
䡬Avbitare
* En avbitarsats bestående av tvåavbitarstål
ANVÄNDNINGSOMRÅDE
(1) Kapning av armeringsjärn
(2) Bockning av armeringsjärn
FÖRE ANVÄNDNING
VARNING!
Gåigenom och kontrollera följande punkter före
användning. Kontrollerna enligt punkt 1 till 6 måste
utföras innan nätsladden ansluts till ett nätuttag.
1. Strömkälla
Se till att den använda strömkällan har samma
spänning som den angiven påverktygets namnplåt.
2. Nätströmbrytare
Se till att strömbrytaren är i läget OFF (från) innan du
ansluter maskinen till strömuttaget såatt maskinen
inte startar oavsiktligt.
3. Förlängningskabel
Om arbetsplatsen är sålångt borta från strömuttaget
att du använder en förlängningskabel, bör du se till
att förlängningskabeln är tillräckligt tjock och har rätt
klassificering. Använd såkort förlängningskabel som
möjligt.
OBSERVERA!
En skadad nätsladd måste bytas ut eller repareras.
4. Förberedelse och kontroll av arbetsområde
Kontrollera att platsen där arbetet ska utföras är
ordentligt förberedd och i ändamålsenligt tillstånd
enligt vad som anges i punkt 1 under rubriken allmäna
försiktighetsåtgärder för användning av verktyget.
5. Dra för säkerhets skull åt bulten med sexkantshål
ordentligt med hjälp av den medföljande nyckeln.
Användning av verktyget med denna bult för löst
åtdragen kan orsaka skada påverktyget eller avbitaren
och i värsta fall leda till en olycka.
6. Kontroll av avbitarens bett
Kontrollera att avbitaren är tillräckligt vass. Fortsatt
användning av en utsliten och deformerad avbitare
med slöa skärkanter kan orsaka skada påverktyget
eller avbitaren och i värsta fall leda till en olycka.
7. Kontroll av nätuttag
Om ett nätuttag skakar eller en kontakt som ansluts
till ett nätuttag lätt lossnar, när en nätsladd anslutits
till nätuttaget, såbehöver nätuttaget bytas ut. Anlita i
detta fall en elektriker för byte av nätuttag. Fortsatt
användning av ett bristfälligt nätuttag kan resultera i
överhettning och olyckstillbud.
4. Kontrollera noga att avbitarskyddet är stängt, så
länge inget kapningsarbete ska utföras. Om skyddet
lämnas öppet kan det hända att avbitaren fastnar i
något främmande föremål, vilket kan orsaka
allvarliga olyckstillbud (Bild 1).
5. Se till att ingen hand kommer i närheten av
avbitaren, reaktionsstopparen eller bockningsvalsen
vid manvörering av verktyget, eftersom det kan
resultera i allvarlig kroppsskada.
6. Om verktyget skulle råka tappas eller stötas till, så
undersök det noga för att kontrollera att inga skador,
sprickor eller deformationer förekommer på
avbitaren eller någon annan del av verktyget.
OBSERVERA!
䡬Montera fast avbitaren och nödvändiga tillbehör
ordentligt enligt gällande anvisningar. Felaktigt eller
slarvigt monterade delar kan lossna och orsaka
kroppsskada.
䡬Koppla alltid loss nätsladden från nätuttaget före
kontroll, rengöring eller byte av avbitare. Om
nätsladden lämnas ansluten till ett nätuttag kan det
resultera i allvarlig kroppsskada.

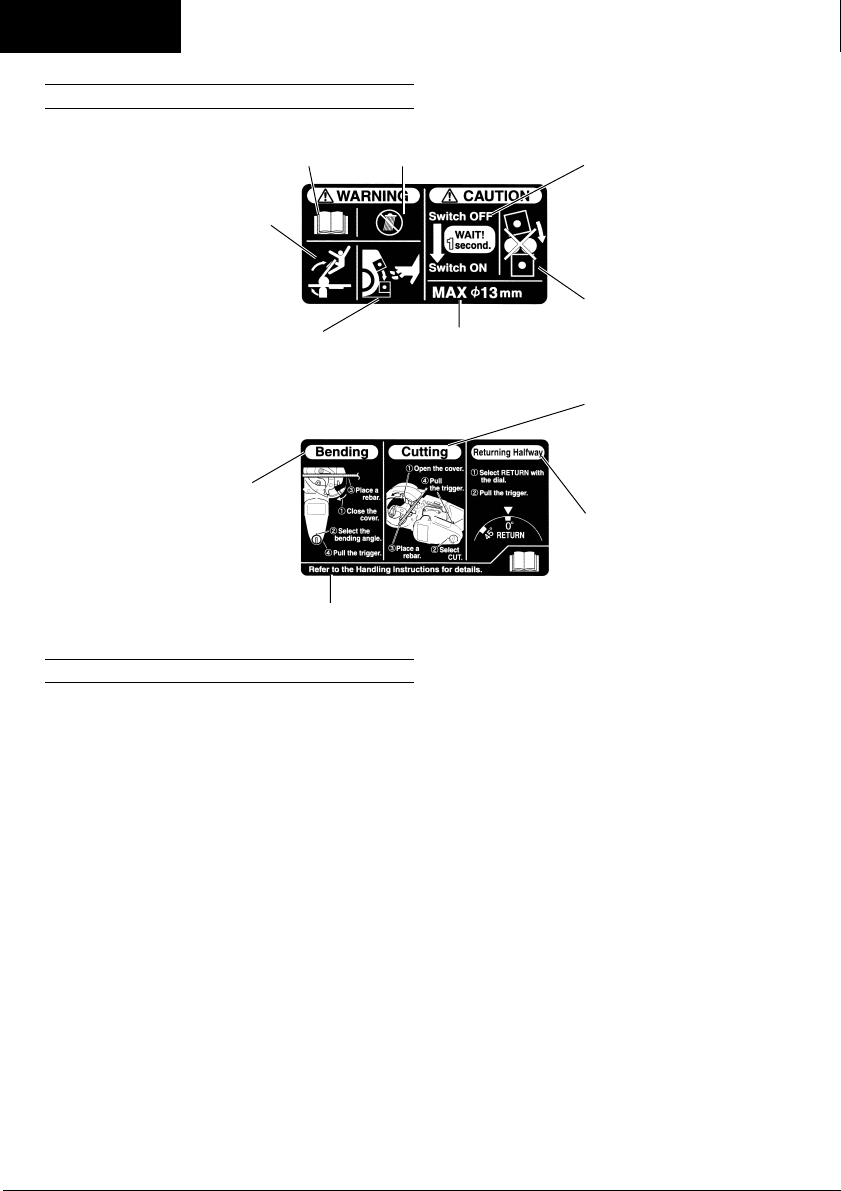

TEKNISKA DATA

7
Svenska
Läs bruksanvisningen före användning.
Undvik överskridande av verktygets
maximala kapaciteter (max.
järnstångsdiameter är 13 mm).
Använd inte detta elverktyg
i vått väder.
Försök inte kapa tvåjärnstänger
samtidigt.
Om verktyget slås av och sedan
genast påigen kan det hända att
motorn inte startar. Vänta i
minst en hel sekund efter att
motorn stannat, innan ett försök
att starta motorn pånytt görs.
Kontrollera alltid före bockning att
ingen befinner sig inom det
område som bockningen sträcker
sig.
Håll alltid händerna borta
från avbitaren under
pågående arbete.
TILLVÄGAGÅNGSSÄTT (KAPNING)
VARNING!
䡬Observera att verktyget inte är avsett att hållas i
händerna vid användning. Använd endast verktyget
efter att det placerats påett stabilt underlag, t.ex. på
golvet eller påmarken.
䡬Håll alltid händerna borta från avbitaren vid
användning.
䡬Håll alltid händerna borta från reaktionsstopparna, A
och B, vid användning.
䡬Kapa inga andra material än armeringsjärn, eftersom
andra material kan splittras sönder såatt småpartiklar
kastas omkring.
䡬Kapa endast en järnstång i taget. Fler än tvåstänger
kan inte kapas och ett försök att göra detta kan orsaka
skada påverktyget och skären.
䡬Bockningsvalsen rör sig även vid kapning. Håll alltid
händerna borta från bockningsvalsen.
1. Normal kapning (Bild 3)
(1) Vrid spaken i pilens riktning för att öppna skyddet.
(2) Ställ inställningsratten i läget CUT (vrid ratten medurs
sålångt det går) (Bild 3).
(3) Placera verktyget i det läge som visas påBild 3.
(4) Placera armeringsjärnet som ska kapas påden nedre
avbitaren.
(5) Kontrollera efter armeringsjärnets placering att någon
av reaktionsstopparna, A eller B, är fasthakad i
armeringsjärnet.
(Bockning)
qStäng skyddet.
wVälj bockningsvinkel.
ePlacera armeringsjärnet.
rTryck in startknappen.
(Kapning)
qÖppna skyddet.
wVälj CUT.
ePlacera armeringsjärnet.
rTryck in startknappen.
(Återgång)
qVälj RETURN med
inställningsratten.
wTryck in startknappen.
Se bruksanvisningen angående detaljer.
(6) Tryck in startknappen för att kapa armeringsjärnet.
OBSERVERA!
䡬För ökad säkerhet vid användning har verktyget
konstuerats såatt startknappen inte kan tryckas in av
misstag. För att kunna starta verktyget måste
låsknappen tryckas in, innan startknappen kan tryckas
in (Bild 2). Ett försök att trycka in startknappen utan
att först trycka in låsknappen kan det leda till att
startknappen skadas. Var aktsam när verktyget ska
startas.
䡬Håll startknappen intryckt ända tills motorn börjat
röra sig i motsatt riktning och avbitaren börjat återgå
till ursprungsläget, efter att en kapning är fullbordad.
Om startknappen släpps för tidigt kommer inte
avbitaren att återgåtill ursprungsläget, vilket gör att
startknappen måste tryckas in pånytt.
2. Borttagning av armeringsjärnet efter påbörjad
kapning (Bild 4)
Om startknappen släpps innan en kapning är avslutad
kan det hända att avbitaren stannar halvvägs och att
armeringsjärnet fastnar i verktyget.
Om detta inträffar är det möjligt att antingen trycka in
startknappen igen för att kapa av armeringsjärnet
helt eller ocksåatt gåtillväga enligt följande för att
frigöra armeringsjärnet genom att återföra den övre
avbitaren till dess ursprungsläge (Bild 4).
䡬Borttagning (Bild 5)
Ställ inställningsratten i läget RETURN enligt Bild 5
och tryck därefter in startknappen igen.
BILDILLUSTRATION OCH FÖRKLARING

8
Svenska

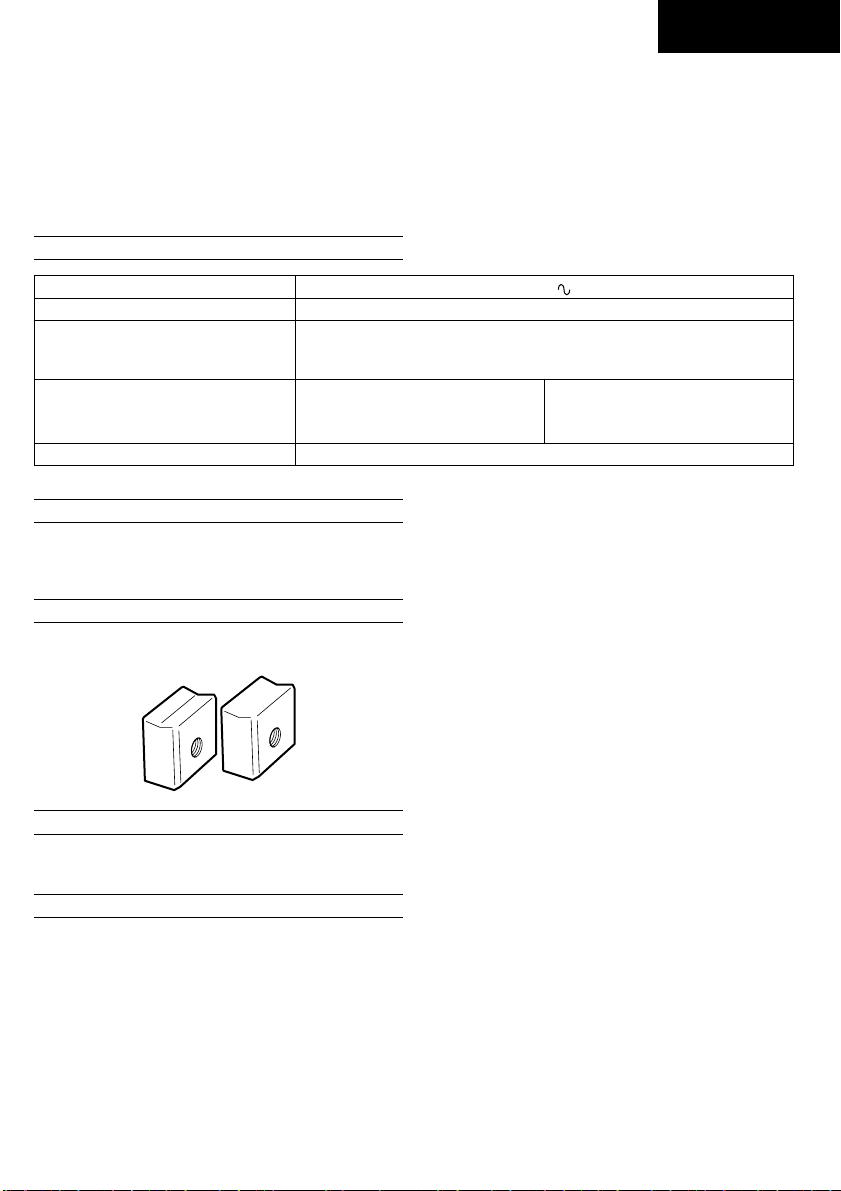

LIVSLÄNGD OCH BYTE AV AVBITARE
1. Avbitarens livslängd (Bild 6)
Efter åtskilliga kapningar kan avbitarens skär slutligen
bli utslitna och dess kanter skeva och hackiga. Vid
fortsatt kapning med avbitaren i sådant tillstånd
utsätts verktyget för skada samtidigt som partiklar
från avbitaren kan komma att sprättas iväg. Såsom
framgår av Bild 5 består avbitaren av tvåskär. Varje
skär kan användas tvågånger genom att vända på
avbitaren. För att undvika användning av ett utslitet
skär, med deformerade och hackiga kanter,
rekommenderar vi att avbitaren vänds efter kapning
av ungefär 2 500 armeringsjärn (i normala fall). Byt
annars ut skären mot nya skär.
2. Vändning av avbitaren eller byte av skär (Bild 7)
(1) Tryck in startknappen försiktigt, såatt den övre
avbitaren rör sig sakta. Släpp startknappen för att
stanna motorn, när bulten med sexkantshål som håller
fast den övre avbitaren kommit ut ur kamskyddet.
(2) Koppla loss nätsladden från nätuttaget.
3. Demontering
VARNING!
䡬Se till att alltid stänga av verktyget och koppla loss
nätsladden från nätuttaget, för att undvika olyckor.
䡬Skruva bort bulten med sexkantshål med hjälp av
den medföljande nyckeln för att kunna demontera
avbitaren. (Genom att skjuta upp avbitarskyddet i
pilens riktning enligt Bild 7 kan den övre avbitaren
tas bort.)
4. Montering
(1) Använd en ren och mjuk trasa till att avlägsna
eventuellt damm runt avbitarens fästdel.
(2) Placera avbitaren i fästdelen med skären ( ) vända
mot varandra.
(3) Dra åt bulten med sexkantshål med hjälp av den
medföljande nyckeln för att fästa den ordentligt.
TILLVÄGAGÅNGSSÄTT (BOCKNING)
VARNING!
䡬Observera att verktyget inte är avsett att hållas i
händerna vid användning. Använd endast verktyget
efter att det placerats påett stabilt underlag, t.ex. på
golvet eller påmarken.
䡬Håll alltid händerna borta från bockningsvalsen vid
användning.
䡬Bocka inga andra material än armeringsjärn, eftersom
andra material kan splittras sönder såatt småpartiklar
kastas omkring.
䡬Stänger av 10 mm diameter kan bockas tvåoch två,
men stänger av 13 mm diameter måste bockas en i
taget.
䡬Observera att avbitaren rör sig även vid bockning. Se
därför noga till att avbitarskyddet alltid är stängt.
䡬Kontrollera alltid före bockning att ingen befinner sig
inom det område som bockningen sträcker sig.
䡬Reservera en extra längd påminst 120 mm utöver
bockningslängden påden stång som ska bockas.
Om den extra längden inte är tillräckligt lång kan det
hända att armeringsjärnet lossnar under pågående
bockning eller att det går sönder i smådelar som kan
sprättas iväg vådligt (Bild 9).
䡬Var noga med att placera armeringsjärnet påkorrekt
sätt i valsen. Om armeringsjärnet sticker ut utanför
valsen kan det hända att det lossnar under pågående
bockning och att småpartiklar sprätter iväg.

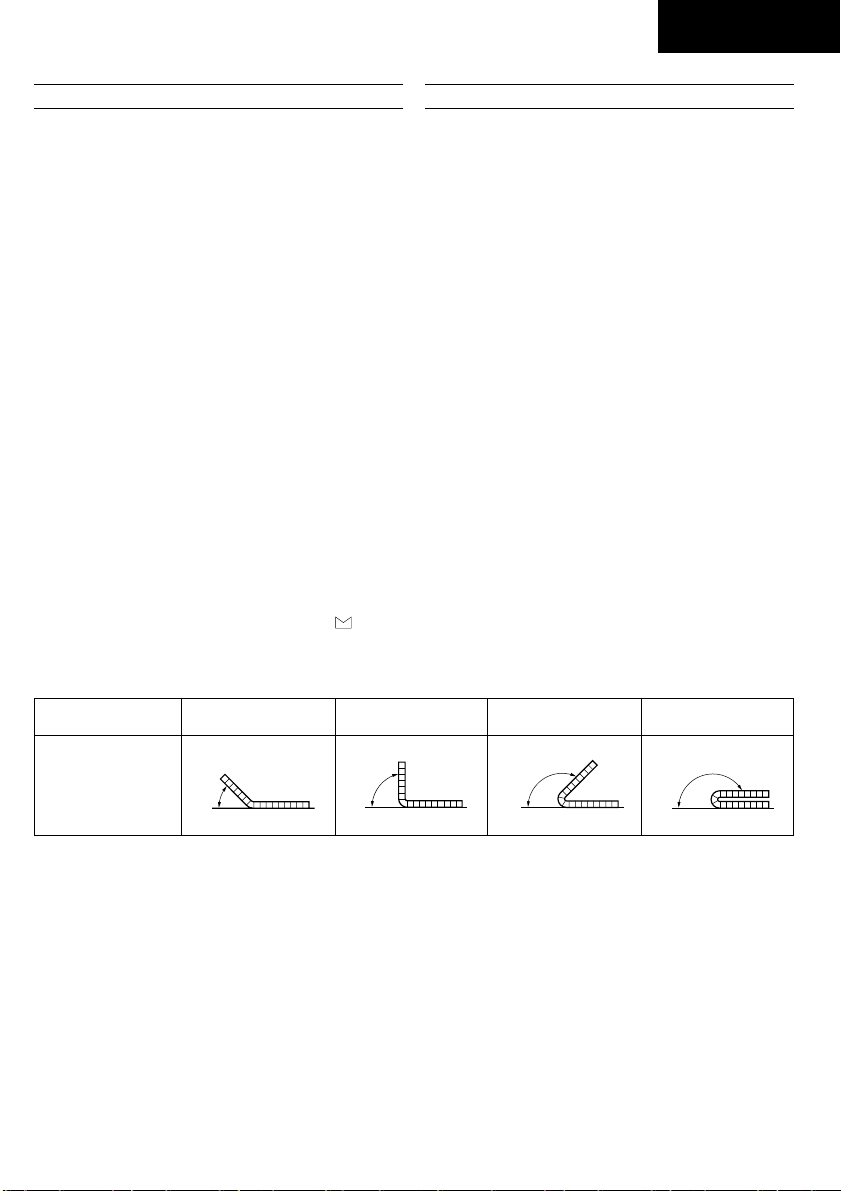

1. Val av bockningsvinkel med inställningsratten
Armeringsjärn kan bockas enligt de vinklar som finns
angivna påinställningsratten, såsom visas påBild
15.
Bild 15
Vid bockning av armeringsjärn med 10 mm respektive
13 mm diameter med samma bockningsvinkel
inställd, såskiljer sig bockningsvinklarna något åt
beroende pådiameterskillnaden. Därför
rekommenderar vi att inställningsrattens läge ändras
en liten aning, såsom visas påBild 8, för att uppnå
samma bockningsvinkel för armeringsjärn av olika
grovlekar. Vid bockning av armeringsjärn med 10
mm diameter bör inställningsratten ställas in såatt
inställningsmärket är strax till vänster om önskad
bockningsvinkel. Vid bockning av armeringsjärn med
13 mm diameter bör inställningsratten ställas in så
att inställningsmärket är strax till höger om önskad
bockningsvinkel.
Motsvarande
bockning
Indikering på
inställningsratten 45°90°135°180°
180°135°90°45°
ANMÄRKNING
Även med inställningsratten i samma läge kan det ibland
hända att den verkliga bockningsvinkeln varierar pågrund
av skillnader i grovlek och hårdhet mellan olika
armeringsjärn. Använd vinkelindikeringarna endast som
ungefärlig vägledning.
2. Normal bockning
(1) Placera verktyget med svängskivan vänd uppåt,
såsom visas påBild 10.
(2) Kontrollera att skyddet är stängt.
(3) Ställ inställningsratten i läget för önskad vinkel.
(4) Placera armeringsjärnet påstopparen påmittplattan
och justera till korrekt läge enligt Bild 9.
(5) Tryck in startknappen för att bocka armeringsjärnet.

9
Svenska
(6) Håll startknappen intryckt ända tills motorn börjat
rotera i motsatt riktning och bockningsvalsen börjat
återgåtill urprungsläget. (När bockningsvalsen väl
börjat återgå, sååtergår den automatiskt till
urprungsläget även om startknappen släpps.)
3. Bockning efter ögonmått
Eftersom verktygets motorhastighet kan varieras med
hjälp av startknappen är det även möjligt att bocka
armeringsjärn till önskad vinkel med hjälp av eget
ögonmått, istället för att utnyttja inställningsratten.
(1) Ställ inställningsratten i ett läge för större
bockningsvinkel än den som önskas.
(2) Tryck in startknappen försiktigt för att sakta bocka
armeringsjärnet.
(3) Släpp startknappen när armeringsjärnet bockats till
önskad vinkel. Tryck in startknappen igen för att vid
behov öka bockningsvinkeln ytterligare.
(4) Avlägsna armeringsjärnet efter att bockningen är klar.
Tryck därefter in startknappen igen för att få
bockningsvalsen att återgåtill ursprungsläget (håll
startknappen intryckt tills bockningsvalsen börjat
rotera i motsatt riktning).
4. Borttagning av armeringsjärnet efter påbörjad
bockning
Vid långsam bockning (efter ögonmått) kan det ibland
hända att armeringsjärnet pågrund av sin egen
krökning fastnar i bockningsvalsen.
Om detta inträffar är det möjligt att fåbockningsvalsen
att återgåtill ursprungsläget genom att först ställa
inställningsratten i läget RETURN och därefter trycka
in startknappen igen. Detta är samma metod som
används för att ta bort armeringsjärn som fastnat vid
kapning (Bild 11).
5. Användning av mätskiva för bockningsvinkel
Verktygets kamskydd är konstruerat som en praktisk
mätskiva för bockningsvinkel, vilken kan användas
till att mäta armeringsjärnets bockningsvinkel efter
avslutad bockning. Sett uppifrån, såsom påBild 12,
anges bockningsvinkeln av det ställe där
markeringslinjen och armeringsjärnet möts. (Tänk
påatt en annan markeringslinje kanske måste
användas beroende påarmeringsjärnets diameter.)
6. Fastmontering av verktyget
I mitten av verktyget finns ett hål för att verktyget ska
kunna monteras fast och påsåsätt göras stabilare,
vilket kan vara mycket praktiskt i följande fall (Bild
13).
䡬Vid bockning med verktyget fast monterat påen
arbetsbänk
Hålet för fastmontering visar sig väldigt praktiskt att
använda för att bulta fast verktyget i en lämplig
arbetsbänk (bultstorlek: M10, mindre än W3/8).
UNDERHÅLL OCH ÖVERSYN
VARNING!
Se till att alltid stänga av verktyget och koppla loss
nätsladden från nätuttaget, för att undvika olyckor.
1. Kontroll av monteringsskruvar:
Se till att varje monteringsskruv är ordentligt åtdragen.
Kontrollera skruvarna med jämna mellanrum. Slarv
kan resultera i olycksfall.
2. Motorns underhåll
Motorn är elverktygets viktigaste del. Utsätt den inte
för olja eller väta såatt den skadas.
3. Kontroll av kolborstar (Bild 14)
Kolborstarna i motorn är förbruksartiklar och utsätts
för slitage. Byt alltid ut kolborsten mot en ny såsnart
den är sliten eller nära avnötningsgränsen, eftersom
en sliten kolborste kan vara orsak till motorfel. Se
ocksåtill att kolborstarna är rena och rör sig fritt i
kolhållarna.
4. Byte av kolborstar (Bild 13 och 14)
Lossa ställskruvarna och ta loss den bakre
skyddsplåten. Ta därefter bort borstkåporna och
kolborstarna och sätt i nya kolborstar. Dra fast
borstkåporna ordentligt, montera tillbaka den bakre
skyddsplåten och fäst slutligen skyddsplåten med
ställskruvarna igen.
ANMÄRKNING
Beroende påHITACHIs kontinuerliga forskningsoch
utvecklingsarbete, förbehåller HITACHI rätten till
ändringar av tekniska data utan föregående meddelande.
Information angående buller och vibrationer
Uppmätta värden har bestämts enligt EN610029.
Normal, A-vägd ljudtrycksnivå: 72 dB (A)
Använd öronskydd.
Normalt, vägt effektivvärde för acceleration överstiger
inte 2,5 m/s2.

10
Dansk
GENERELLE FORSIGTIGHEDSREGLER
ADVARSEL! Når der anvendes elektrisk værktøj, skal
grundlæggende sikkerhedsregler altid overholdes for at
formindske risikoen for brand, elektrisk stød eller
personskade, inklusive følgende.
Læs alle disse instruktioner før dette produkt betjenes -
og gem disse instruktioner.
For sikker betjening:
1. Hold arbejdsområdet rent. Snavsede arbejdsom-
givelser inviterer til unheld.
2. Tag arbejdsomgivelserne i betragtning.
Udsæt ikke elektriske redskaber for regen, og anvend
ikke elektriske redskaber i våde og fugtige
omgiverlser.
Hold arbejdsområdet godt oplyst.
Anvend ikke elektrisk værktøj, hvor brugen udgør
en risiko for brand eller eksplosion.
3. Forebyg elektrisk stød. Undgåat komme i direkte
kontakt med jordforbundne flader(eksempelvis rør,
radiatorer, komfurer, køleskabe).
4. Lad ikke børn komme i nærheden af arbejdsstedet.
Lad ikke tilskuere røre ved redskabet eller
forlængerledningen. Tilskuere bør holdes i sikker
afstand fra arbejdsfeltet.
5. Lad ikke værktøjer ligge fremme, når de ikke er i
brug. Værktøjer bør efter brugen opbevares pået
tørt, aflåst sted, udenfor børns rækkevidde.
6. Pres ikke maskinen. Man får den bedste og sikreste
udførelse, når maskinen bruges hensigtsmæssigt.
7. Brug det rigtige redskab til det arbejde, der skal
udføres. Pres ikke en lille maskine til at udføre et
arbejde, hvortil der behøves et kraftigt redskab.
Brug ikke redskabet til formål, det ikke er bestemt
for. Brug f.eks. ikke en rundsav til at skære i trægrene
eller kævler.
8. Vær hensigtsmæssigt påklædt. Brug ikke løst tøj
eller smykker. De kan komme i klemme i de
bevægelige dele. Når der arbejdes uden døre,
anbefales det at anvende gummihandsker og
skridsikkert fodtøj. Brug hårnet til langt hår.
9. Anvend beskyttelsesbriller og, hvis arbejdet
foråsager støv, støvsmaske.
10. Tilslut støvudsugningsudstyr.
Hvis der er installeret anordninger til tilslutning og
opsamling af støv, bør det kontrolleres, at disse er
tilsluttede og anvendt påkorrekt vis.
11. Løft ikke værktøjet i ledningen og tag ikke stikket ud
af stikkontakten ved at rykke i ledningen. Undgåat
ledningen kommer i berøring med varme, olie og
skarpe kanter.
12. Sørg for, at det, der arbejdes med, er forsvarligt
gjort fast. Brug en skruestik eller klamper til at
fastholde emnet, der arbejdes med. Det er sikrere
end at bruge hånden, og man har således begge
hænder fri til at holde værktøjet.
13. Ræk ikke over. Hold en forsvarlig fodstilling og en
god balance hele tiden.
14. Maskinen bør behandles med omhu og værktøjet
holdes skarpt og rent; såfår man den bedste og
sikreste udførelse. Følg instruktionerne for smøring
og udskiftning af tilbehør nøje.
Se maskinens ledning efter jævnligt og tag den til
et autoriseret værksted i tilfælde af nogen fejl. Se
ogsåforlængerledningen efter og skift den ud, hvis
den er beskadiget. Sørg for, at håndtagene holdes
tørre, rene og frie for olie og fedt.
15. Tag stikket ud af stikkontakten, når værktøjet ikke er
i brug og når der skal skiftes redskab som f.eks.
klinger, bits og skær.
16. Fjern skruetrækkere og justernøgler igen–gør det til
en vane at checke efter, at der ikke sidder
justernøgler o.l. i maskinen, før den sættes i gang.
17. Når det elektriske værktøj er tilsluttet strømmen,
bør man sørge for, at man ikke kan komme til at
tænde for det i utide. Bær derfor ikke værktøjet
omkring med en finger påafbryderen. Forvis Dem
om, at afbryderen er slåe fra, når De sætter stikket i
kontakten.
18. Brug forlængerledninger til udendørs brug–når
værktøjet bruges uden døre, måder kun anvendes
forlængerledninger, der er beregnet for udendørs
brug.
19. Vær årvågen og hold hele tiden opmærksomheden
rettet påarbejdet. Arbejd ikke med maskinen, når
De er træt.
20. Se efter beskadigede dele. Før maskinen tages i
brug, bør der ses efter, at selve maskinen,
beskyttelsesdækker og andre dele er i orden og vil
fungere korrekt efter hensigten. Kontroller, at
bevægelige dele er korrekt monterede, løberfrit og
at der ikke er beskadigede dele eller andre forhold,
der kan påvirke maskinens funktion. Et beskadiget
beskyttelsesdække eller anden der bør repareres
eller udskiftes af et autoriseret serviceværksted,
dersom der ikke er angivet andet i denne
instruktionsbog.
Lad altid en defekt afbryder reparere af et autoriseret
serviceværksted.
Brug ikke maskinen, hvis den ikke kan slås til og fra
med afbryderkontakten påmaskinen.
21. Advarsel!
Anvendelse af alt andet udstyr eller tilbehør, end
det i denne instruktionsmanual nævnte, kan udgøre
en risiko for personskade.
22. FåDeres værktøj repareret hos kvalificerede
personer. Dette elektriske værktøj opfylde de
relevante sikkerhedskrav. Reparation bør kun
udføres af kvalificerede personer med anvendelse
af originale reservedele. Alt andet kan udgøre en
alvorlig fare for brugeren.
FORBEREDELSER TIL ANVENDELSE AF DEN
TRANSPORTABLE BETONJERNSKLIPPER/
BUKKER
ADVARSEL
1. Sørg for at anvende maskinen med den
mærkespænding, som er angivet pånavnepladen.
Anvendelse af maskinen med en mærkespænding,
som ovestiger specifikationen pånavnepladen, kan
resultere i en betænkelig høj omdrejningshastighed
og personskade.
2. Undgåarbejde, som overstiger den maksimale
kapacitet maskinen som beskrevet i
specifikationerne. De måaldrig skære og/eller bøje
nogen hårde materialer som for eksempel PC
(fabriksfremstillet beton), stål etc. Materialer af
denne type kan nemt gåi stykker og forårsage
personskade.

11
Dansk
Spænding 230 V
Optagen effekt 285 W
Kapacitet (1) Materiale: Betonjern, tilsvarende kvalitet: GRADE 460 (Storbritannien),
BST500 (Tyskland) og B500 (Spanien)
(2) Materialets diameter: 8 –13 mm
Antal enheder, som kan behandles Skæring Bøjning
samtidigt. 10 mm 1 stykke 10 mm 2 stykker
13 mm 1 stykke 13 mm 1 stykke
Vægt 11,5 kg (eksklusive kabel)
STANDARD TILBEHØR
(1) Umbrakonøgle (til M5 umbrakobolte)
............................................. 1 (fastgjort påmaskinen)
(2) Et sæt skær .......................... 1 (fastgjort påmaskinen)
EKSTRA TILBEHØR (sælges separat)
䡬Skær
* Et sæt indeholdende to stk.
ANVENDELSE
(1) Skæring af betonjern
(2) Bøjning af betonjern
FØR IBRUGTAGNING
ADVARSEL!
Kontroller følgende punkter inden brug. Angående
punkterne 1 –6, skal disse altid kontrolleres, inden
netledningen sættes i stikkontakten.
3. Hvis maskinen ikke fungerer som den skal under
anvendelsen, eller hvis De hører unormal støj, skal
De øjeblikkeligt slukke for maskinen med kontakten
og holde op med at anvende maskinen. Kontakt
den forretning, hvor De har købt maskinen eller et
autoriseret Hitachi-servicecenter, og fåmaskinen
efterset og/eller repareret. Anvendelse af maskinen
uden eftersyn kan resultere i personskade.
4. Vær fuldstændig sikker på, at skær-dækslet er lukket,
når De ikke udfører skærearbejde. Hvis dækslet er
åbent, akn skæret sætte sig fast i fremmedlegemer,
hvilket kan resultere i personskade. (Fig. 1).
5. Når De drejer omskifteren, måDe aldrig anbringe
hånden i nærheden af skæret, reaktionsstopperen
eller bukkerullen. Hvis De gør det, kan resultatet
blive alvorlig personskade.
6. Hvis De kommer til at tabe maskinen eller slåden
mod noget, skal De undersøge den grundigt for at
sikre Dem, at der ikke er sket nogen skade påden i
form af revner eller deformitet af skær og maskine.
FORSIGTIG:
䡬Installer skæret og tilbehørsdelene forsvarligtsom
beskrevet i anvisningerne. Hvis disse dele ikke er
korrekt monteret, kan de falde af og være årsag til
personskade.
䡬Sørg for at tage maskinens netledning ud af
stikkontakten, når skæret skal efterses, rengøres og
udskiftes. Forsømmelse af dette kan resultere i alvorlig
personskade.
SPECIFIKATIONER
1. Strømkilde
Undersøg om netspændingen svarer til den på
navnepladen angivne spænding.
2. Afbryder
Forvis Dem altid om, at kontakten står i OFF-position,
før stikket sættes i kontakten. Hvis stikket sættes i,
medens kontakten står påON, vil maskinen
øjeblikkelig begynde at arbejde, hvilket let vil kunne
føre til alvorlige ulykker.
3. Forlængerledning
Hvis strømkilden er langt fra arbejdsfeltet, skal der
anvendes en forlængerleding af korrekte dimensioner
og kapacitet. Brug ikke længere forlængerledning
end nødvendigt.
FORSIGTIG:
Hvis netledningen er beskadiget, skal den skiftes ud
eller repareres.
4. Forberedelse og bekræftelse af arbejdsomgivelserne.
Kontroller og bekræft, at arbejdsstedet er i ordentlig
stand som nævnt i punkt 1 i de generelle
sikkerhedsforskrifter.
5. Af sikkerhedsmæssige årsager skal De anvende den
medfølgende umbrakonøgle til helt at sikre Dem, at
umbrakobolten er fuldstændig fastspændt.
Anvendelse af maskinen med løs umbrakobolt kan
resultere i beskadigelse af maskinen og skæret og
desuden føre til ulykker.
6. Bekræft, at skæret er skarpt.
Forvis Dem om, at skæret er skarpt. Fortsat anvendelse
af et udslidt og deformeret skær med en sløv æg, kan
resultere i beskadigelse af maskinen og skæret såvel
som i ulykker.

12
Dansk
Læs anvisningerne for
håndtering inden brugen.
Undgåarbejde, som overstiger
den maksimale kapacitet
(betonjern diam. ø13 mm).
Anvend ikke dette el-værktøj i
våde omgivelser.
Forsøg ikke at skære to
betonjernstænger påen gang.
Hvis kontakten sættes i
dekativeret stilling (OFF) og
umiddelbart efter sættes i
aktiveret stilling (ON), er det ikke
sikkert, at motoren starter. Vent
mindst et helt sekund, inden De
forsøger at starte motoren igen,
efter at den har været stoppet.
Påbegynd aldrig arbejdet før De
har forvisset Dem om, at der ikke
er nogen personer indenfor
rotationsområdet af det materiale,
der skal bøjes.
Hold hænderne pågod afstand
af skæret under arbejdet.
(Bøjning)
qLuk dækslet
wVælg en bøjningsvinkel.
eSæt et betonjern i.
rTryk trykkeren.
(Skæring)
qLuk dækslet
wVælg CUT.
eSæt et en betonjernstand i.
rTryk trykkeren.
(Halvejs retur)
qVælg RETURN med
drejeknappen.
wTryk trykkeren.
Vi henviser til anvisningerne for
håndtering angående detaljer.
7. Kontroller stikkontakten.
Hvis en stikkontakt er ustabil eller stikket nemt falder
ud, når netledningen sættes i, er det nødvendigt at få
stikkontakten repareret. Fåen elektriker til at reparere
kontakten. Fortsat anvendelse af en defekt kontakt
kan resultere i overophedning og ulykker.
PIKTOGRAM ILLUSTRATION OG FORKLARING
HVORDAN MAN SKÆRER
ADVARSEL!
䡬Bemærk, at maskinen ikke er noget håndholdt værktøj.
Sørg altid for kun at anvende værktøjet, efter at det er
anbragt pået stabilt sted som for eksempel pået
gulv, påjorden etc.
䡬Hold hænderne pågod afstand af skæret under
arbejdet.
䡬Hold hænderne væk fra reaktionsstopperne A og B
under arbejdet.
䡬Skær ikke andre materialer en betonjern. Hvis De
forsøger at gøre det, kan materialet splintres i
småstykker og spredes.
䡬Skær kun et betonjern ad gangen. Det er ikke muligt
at skære flere end to stykker ad gangen, og hvis De
forsøger dette, kan resultatet blive, at maskinen og
bladene lider overlast.
䡬Bøjningsrullerne drejer rundt selv under skæringen.
Hold altid hænderne væk fra bøjningsrullerne.
1. Normal skæring (Fig. 3)
(1) Drej armen i pilemærkets retning og åbn dækslet.
(2) Sæt indstillings-drejeknappen til “skære”(“cut”)
stillingen. (Drej indstillings-drejeknappen hele vejen
i retningen me uret). (Fig. 3).
(3) Indstil maskinen til den i Fig. 3 viste stilling.
(4) Anbring det betonjern, der skal skæres, i det nedre
skær,
(5) Forvis Dem om, når betonjernet er sat i, at enten
reationsstopper A eller B har fat i betonjernet.
(6) Tryk omskiftertrykkeren og skær betonjernet.
FORSIGTIG
䡬Af sikkerhedsmæssige årsager er denne maskine lavet
således, at der ikke kan tændes uforvarende for
maskinen med kontakten. Når De vil tænde for
maskinen, skal De trykke pålåseknappen og derefter
trykke omskiftertrykkeren (Fig. 2). Hvis
omskiftertrykkeren trykkes uden at låseknappen først
trykkes ind, kan omskifteren lide overlast. Vær derfor
meget forsigtig, når De tænder for maskinen.

13
Dansk
Fig. 15
Betonjernstangs
tilstand
Drejknap-indstilling 45°90°135°180°
180°135°90°45°
䡬Selv efter at skæringen er færdig, skal De fortsætte
med at trykke omskiftertrykkeren, indtil motoren
begynder at køre i modsat retning og skæret begynder
at gåtilbage. Hvis omskiftertrykkeren slippes for
tidligt, vil skæret ikke gåtilbage, og det vil såvære
nødvendigt at trykke trykkeren igen.
2. Fjernelse af betonjernet under skæring (Fig. 4)
Hvis omskiftertrykkeren slippes midt i skæringen, kan
skæret stoppe i halvvejspositionen, såbetonjernet
sætter sig fast i maskinen.
Hvis dette sker, kan De enten trykke omskiftertrykkeren
igen og skære betonjernet af, eller De kan frigøre
betonjernet ved at føre det øverste skær tilbage og
op til udgangsstillingen ved at gåfrem som beskrevet
herunder. (Fig. 4).
䡬Udtagning (Fig. 5)
Sæt drejeknappen i stilling “RETURN”som vist i Fig.
5og tryk omskiftertrykkeren igen.
SKÆRETS LEVETID OG UDSKIFTNING
1. Skærets levetid (Fig. 6)
Længere tid skærearbejde vil uundgåeligt bevirke, at
skærebladet slides ned og at bladet æg bliver skævt
og hakket. Hvis skæret anvendes kontinuerligt med
sådanne defekter, vil maskinen lide overlast, og
fragmenter kan spredes fra skæret. Som vist i Fig. 5
er skæret udstyret med blade påto steder. Hvert blad
kan anvendes to gange ved at man udskifter de
forreste og bageste klamper. For at undgåat anvende
et udslidt blad med en æg, som er deform og har
hakker, anbefaler vi, at De udskifter klampen påskæret
efter skæring af omkring 2500 betonjernstænger
(standard). De kan ogsåskifte bladene ud med nye.
2. Udskiftning af skærets klampe og isætning af en ny
(Fig. 7)
(1) Tryk let påomskifteren og lad det øverste skær
bevæger sig langsomt. Drej omskifteren til OFF og
stop motoren, når den umbrakobolt, som holder det
øverste skær fast, kommer ud af kamdækslet.
(2) Tag netledningen ud af stikkontakten.
3. Fjernelse
ADVARSEL!
䡬For at forhindre ulykker bør De altid dreje omskifteren
til stilling OFF og tage netledningen ud af
stikkontakten.
䡬Hvis De fjerner umbrakobolten ved hjælp af
umbrakonøglen, kan De afmontere skæret. (Hvis De
trykker skærets afdækning op i pilens retning som
vist i Fig. 7, vil det være lettere at fjerne det øverste
skær).
4. Montering
(1) Fjern støv omkring skærets monteringsdel med en
ren, blød klud.
(2) Anbring skæret i monteringsdelen således, at
skærebladene ( ) vender mod hinanden.
(3) Fastgør umbrakobolten forsvarligt ved hjælp af
umbrakonøglen.
ANVENDELSE (bøjning)
ADVARSEL!
䡬Bemærk, at maskinen ikke er noget håndholdt værktøj.
Sørg altid for kun at anvende værktøjet, efter at det er
anbragt pået stabilt sted som for eksempel pået
gulv, påjorden etc.
䡬Hold hænderne pågod afstand af bukkerullen under
arbejdet.
䡬Bøj aldrig andre materialer en betonjern. Hvis De
forsøger at gøre det, kan materialet splintres i
småstykker og spredes.
䡬To 10 mm betonjern kan bukkes samtidigt, men 13
mm betonjern kun kan bukker et ad gangen.
䡬Husk at skæret bevæger sig selv under bøjningen.
Det er derfor nødvendigt altid at huske at lukke skær-
afdækningen.
䡬Påbegynd aldrig arbejdet før De har forvisset Dem
om, at der ikke er nogen personer indenfor
rotationsområdet af det materiale, der skal bukkes.
䡬Sørg for en ekstra længde påmindst 120 mm i tilgift
til bøjelængden for det betonjern, der skal bøjes.
Hvis den ekstra længde ikke er tilstrækkelig, kan
betonjernet falde af under bøjningen, eller det kan
brække i småstykker og spedes påfarlig vis. (Fig. 9).
䡬Sørg for at betonjernet er anbragt i rullen påkorrekt
vis. Hvis det stikker ud fra rullen, kan det falde ud
under bøjningen og spredes rundt i småstykker.
1. Indstilling af bøjningsvinkler med indstillings-
drejeknappen.
Stangen kan bøjes i overenstemmelse med de på
indstillings-drejeknappen viste vinkler som vist i Fig.
15.
Ved bøjning af 10 mm og 13 mm betonjernstænger i
den samme drejeknap-position, vil bøjningsvinklerne
afvige en smule fra hinanden pågrund af forskellen
påstængernes diameter. Vi anbefaler derfor, at De,
selv når De anvender den samme vinkel-indstilling,
ændrer drejeknappens stilling en anelse for de
forskellige stang-diametre som illustreret i Fig. 8.
De vil være istand til at bukke betonjernstangen i en
vinkel, som ligger tæt påden drejeknap-indikeringen.
Anbring en 10 mm betonjernstang nærmere til venstre
for vinkelmærket og en 13 mm betonjernstand
nærmere til højre for vinkelmærket.

14
Dansk
BEMÆRK:
Selv ved den samme indstilling af drejeknappen, kan
bøjevinklen af og til afvige, hvis betonjernstangens
diameter og hårdhed er forskellig. Anvend kun
vinkelmærkerne som en løs retetsnor.
2. Almindelig bøjning
(1) Anbring maskinen i en stilling med drejeskiven opad
som vist i Fig. 10.
(2) Kontroller, at dækslet er lukket.
(3) Sæt indstillings-drejeknappen til den ønskede vinkel.
(4) Anbrring betonjernstangen påcenterpladens stopper
og indstil den påkorrekt vis som vist i Fig. 9.
(5) Tryk omskiftertrykkeren og bøj betonjernstangen.
(6) Fortsæt med at trykke omskiftertrykkeren, indtil
motoren skifter til baglæns rotation og bukkerullen
begynder at returnere. (Såsnart bukkerullen begynder
at returnere, vil den automatisk returnere hele vejen
til udgangsstillingen, selv hvis omskiftertrykkeren
slippes).
3. Bøjning efter øjemål
Eftersom denne maskine har en omskifter med
variabel hastighed, kan De bøje betonjernstænger i
den ønskede vinkel efter øjemål udover efter
drejeknap-indstilling.
(1) Sæt drejeknap-indstillingen til en større vinkel end
den ønskede.
(2) Tryk omskiftertrykkeren en smule og bøj
betonjernstangen langsomt.
(3) Slip omskiftertrykkeren, når betonjernstangen er bøjet
til den ønskede vinkel. Tryk omskiftertrykkeren igen,
hvis stangen stadig ikke har den ønskede vinkel.
(4) Fjern betonjernstangen, når bøjningen er færdig. Tryk
derefter omskiftertrykkeren endnu engang, til
bukkerullen returnerer til udgangsstillingen. (Fortsæt
med at trykke påomskifteren, indtil bukkerullen
begynder at rorere i baglæns retning).
4. Fjernelse af betonjernstangen under bøjning
Under bøjning ved lav hastighed efter “bøjning med
øjemål”, kan betonjernstangen somme tider sætte
sig fast i bukkerullen pågrund af dens egen bøjning.
Hvis dette sker, kan De returnere bukkerullen til
udgangsstillingen ved at trykke påomskifteren igen,
efter at drejeknappen er sat i “return”stilling. Dette
er den samme metode, som anvendes til at fjerne
betonjernstangen, hvis den sætter sig fast under
skæringen (Fig. 11).
5. Anvendelse af bøjningsvinkel-måleplade.
I denne maskine er selve kamdækslets struktur som
en vinkelmåleplade, som muliggør måling af vinklen
af betonjernstangen efter bøjningen. De bør drage
fordel af denne praktiske omstændighed. Set ovenfra
som vist i Fig. 12, viser det punkt, hvor den afmærkede
linie og betonjernstangen mødes, bøjningsvinklen.
(Husk: Det er nødvendigt at anvende en anden linie
påstangdiameteren).
6. Anvendelse af et hul til at fastgøre maskinen
Maskinen er udstyret med et hul i midten, således at
den kan fastgøres og stabiliseres. Dette hul er ganske
praktisk, hvis det anvendes påfølgende måde. (Fig.
13).
䡬Til bøjning, når maskinen er fastgjort til en høvlebænk.
Dette hul er overordentlig praktisk, hvis maskinen
skrues fast påen passende høvlebænk.
Bolt-størrelse M10, mindre end W3/8).
VEDLIGEHOLDELSE OG EFTERSYN
ADVARSEL!
For at forhindre ulykker skal De altid forvisse Dem om, at
omskifteren er drejet til stilling OFF, og at netledningen
er taget ud af stikkontakten.
1. Eftersyn af monteringsskruerne
Efterse regelmæssigt alle monteringsskruer og sørg
for, at de er ordentligt strammet. Er nogen af skruerne
løse, bør de strammes øjeblikkeligt. Forsømmelse i
såhenseende kan medføre alvorlig risiko.
2. Vedligeholdelse af motoren
Motordelen er værktøjets hjerte. Sørg for, at denne
ikke beskadiges og holdes fri for fugt og olie.
3. Eftersyn af kulbørsterne (Fig. 14)
Maskinen anvender kulbørster, som er sliddele. Da
en udslidt kulbørste kan forårsage maskinskade,
udskift kulbørsterne når de er slidt ned til slidgrænsen.
hold desuden sltid kulbøsterne rene og sørg for, at
de glider let i kulholderne.
4. Udskiftning af kulbørsterne (Fig. 13, Fig. 14)
Løsn stilleskruerne og fjern bagdækslet. Fjern
børstehætterne og kulbørsterne. Glem ikke, når De
har skiftet kulbørsterne ud, at stramme
børstehætterne forsvarligt og at montere bagdækslet
med stilleskruerne.
BEMÆRK:
Grundet HITACHI’s løbende forskning og udvikling, kan
bemeldte specifikationer ændres uden forudgående
varsel.
Information om luftbåren støj og vibration.
De målte værdier er fastsat i overensstemmelse med
EN610029.
Det typiske A-vejede lydtryksniveau: 72 dB (A)
Brug høreværn.
Det typiske, vejede kvadratrods effektive
accelerationsværdi overstiger ikke 2,5 m/s2.

15
Norsk
GENERELLE SIKKERHETSREGLER FOR BRUK
ADVARSEL! Når elektriske verktøy brukes, må
grunnleggende sikkerhetsregler alltid følges for å
redusere faren for brann, elektrisk sjokk og personskader.
I tillegg gjelder følgende.
Les alle disse anvisningene før produktet tas i bruk og ta
vare påanvisningene.
For trygg og sikker drift:
1. Hold arbeidsområdet rent. Et rotete område og benk
gjør at ulykker skjer lettere.
2. Ta hensyn til arbeidsområdet.
Unngåfarlige omgivelser.
Elektrisk verktøy måikke utsettes jor regnvær.
Bruk aldri elektrisk verktøy i våtrom.
Hold arbeidsområdet godt opplyst.
Elektroverktøy måikke brukes påsteder hvor det er
fare for at det kan oppståbrann eller eksplosjon.
3. Forsikre deg mot elektrisk sjokk. Unngåat kroppen
kommer i kontakt med jordete overflater. (dvs. rør,
radiatorer, komfyrer, kjøleskap.).
4. Hold barn unna. La ikke uvedkommende røre verktøy
eller ledninger.
5. Lagring av maskinen. Når verktøyet ikke er i bruk,
bør det lagres pået tørt sted som er høyt oppe eller
som kan låses—ute av barns rekkevidde.
6. Overbelast ikke maskinen. Den gjør jobben bedre
og sikrere i den hastigheten den er laget for.
7. Bruk passende maskin. Press ikke småmaskin eller
smått utstyr til ågjøre jobben til en kraftig maskin.
Bruk ikke verktøy for noe det ikke er laget til. For
eksempel, bruk ikke sirkelsag til skjæring av greiner
ellr tømmerstokker.
8. Bruk korrekte klær, Bruk ikke løse klær eller smykker
som kan sette seg fast i bevegende deler.
Gummihansker og fottøy som ikke glir anbefales
for utendørs arbeide. Langt hår mådekkes godt.
9. Bruk vernebriller. Dessuten ansikts- eller støvmaske
hvis kuttearbeidet er støvende.
10. Kople til støvsugingsutstyret.
Hvis det følger med utstyr for tilkopling av
støvsugings- og oppsamlingsutstyr, mådisse koples
forsvarlig fast påverktøyet.
11. Mishandle ikke ledningen. Bær aldri maskinen etter
ledningen og rykk aldri i ledningen for åfåden ut
av stikkontakten. Hold ledningen vekk fra varme,
olje og skarpe kanter.
12. Fest arbeidsstykket med klemmer eller skrustikke.
Dette er sikrere enn åbruke hendene, og det gir deg
begge hender fri til åbetjene maskinen.
13. Strekk deg aldri for langt ut. Sørg alltid jor riktig
fotstilling og god balanse.
14. Hold maskinen nøye vedlike. Hold alltid verktøyene
skarpe og rengjor dem for beste og sikreste resultat.
Følg instruksjonen for smøring og skift av tilbehør.
Inspiser verktøyets ledninger med visse mellomrom
og hvis de er skadet, måde repareres av autoriserte
service-folk. Inspiser ogsåskjøteledninger med visse
mellomrom og skift de ut dersom de er skadet.
Hold håndtakene tørre, rene og fri for olje og fett.
15. Fjern alle verktøyene når maskinen ikke er i bruk,
før service, når du skifter utstyr som blader, bor,
sagblader etc.
16. Fjern justeringsnøklene. Gjør det til en vane å
kontrollere at nøklene er fjernet fra maskinen før du
starter den.
17. Unngåtilfeldig starting. Bær aldri maskinen med
fingrene påbryteren. Pass påat bryteren er slått av
når stikkontakten settes i.
18. Ved utendørs bruk med skjøteledning. Når maskinen
brukes utendørs, måskjøteledning, beregnet til
utendørs bruk, benyttes.
19. Vær oppmerksom. Se hva du gjør. Bruk sunn fornuft.
Bruk aldri verktøyet når du er trett.
20. Sjekk ødelagte deler. Før videre bruk måbeskyttere
eller andre ødelagte deler undersøkes nøye for åse
om de fungerer normalt og utfører de funksjoner
de er laget for. Sjekk justeringen påbevegende
deler, at bevegende deler kan bevege seg fritt, brudd
pådeler, montering og eventuelle andre ting som
kan ha innvirkning påverktøyets operasjon.
Beskyttere eller andre ødelagte deler mårepareres
forsvarlig eller skiftes ut ved et autorisert service
center dersom ikke annet er indikert i denne
bruksanvisningen. La et autorisert service center
skifte ut defekte brytere. Bruk ikke verktøyet dersom
bryteren ikke kan slåstrømmen påog av.
21. Advarsel!
Bruk av annet utstyr eller tilbehør enn det som er
anbefalt i denne bruksanvisningen, medfører en
viss fare for personskader.
22. Reparasjon av verktøyet måoverlates til kvalifiserte
fagfolg. Dette verktøyet er i overensstemmelse med
relevante sikkerhetskrav. Reparasjoner måbare
utføres av fagfolk som bruker originale reservedeler,
ellers kan det resultere i betydelig fare overfor
brukeren.
FORHOLDSREGLER VED BRUK AV
TRANSPORTABEL KUTTE-/BØYEMASKIN FOR
ARMERINGSJERNADVARSEL
1. Maskinen måbare brukes med den klassifiserte
voltspenningen som er angitt påmerkeplaten. Hvis
maskinen bruykes med en spenning som overstiger
spesifikasjonen påmerkeplaten, kan det forårsake
farlig høy rotasjon og personskader.
2. Unngåarbeid som overskrider maskinens kapasitet
som angitt i spesifikasjonene. Måikke brukes til
kutting og/eller bøying av harde materialer som
f.eks. PC (prefabrikert betong), stål, etc. Materialer
av denne typen kan knuses i biter og spres rundt
omkring og forårsake personskader.
3. Hvis maskinen svikter under bruk eller det oppstår
unormal lyd, måmaskinen slås av straks og arbeidet
stanses. Kontakt forretningen hvor maskinen ble
kjøpt eller et autorisert Hitachi servicecerksted og
be om inspeksjon og/eller reparasjon. Bruk av
maskinen uten at den blir undersøkt først, kan
resultere i personskader.
4. Vær helt sikker påat kutterdekslet er lukket når
maskinen ikke er i bruk. Hvis dekslet er åpent, kan
kutteren sette seg fast i fremmedlegemer og
forårsake en alvorlig ulykke. (Fig. 1)
5. Når bryterne betjenes måhendene ikke være i
nærheten av kutteren, reaksjonsstopperen eller
bøyevalsen. Skulle hendene komme for nær disse
komponenetene kan resultatet bli en alvorlig ulykke.

16
Norsk
Spenning 230 V
Inntak 285 W
Kapasitet (1) Materiale: Armeringsjern: GRAD 460 (Storbritannia), BST 500
(Tyskland) og B500 (Spania).
(2) Materialediameter: 8 –13 mm
Antall stykke(r) som kan behandles Kutting Bøying
samtidig 10 mm 1 stk 10 mm 2 stk
13 mm 1 stk 13 mm 1 stk
Vekt 11,5 kg (uten ledning)
STANDARD TILBEHØR
(1) Allennøkkel (Til M5 sekskantbolt)
.................................................. 1 (festet til maskinen)
(2) Et sett kuttere ........................... 1 (festet til maskinen)
TILLEGGSUTSTYR
䡬Kutterkniv
* Et sett med to kuttere
BRUK
(1) Kutting av armeringsjern
(2) Bøying av armeringsjern
SJEKK FØR BRUK
ADVARSEL!
Før bruk måfølgende punkter sjekkes. For punktene 1-6;
måalltid sjekkes før støpslet koples til stikkontakten.
1. Strømkilde
Pass påat strømkilden som skal benyttes stemmer
overens med det som er angitt pådataskilet.
2. Strømbryter
Pass påat bryteren er slått av (OFF) ved tilkopling til
stikkontakt. Begynner maskinen åarbeide med en
gang kan det føre til alvorlige ulykker.
3. Skjøteledning
Bruk en skjøteledning med en tilstrekkelig tylkkelse
og merkekapasitet, når arbeidsområdet er fjernt fra
strømkilden. Skjøteledningen måvære såkort som
mulig.
NB!
Skadet eller ødelagt ledning måskiftes ut eller
repareres.
4. Forberedelse og bekreftelse av arbeidsmiljøet.
Sjekk og bekreft at arbeidsområdet er i en tilstand
som nevnt i punkt 1 under generelle forholdsregler.
5. For sikkerhets skyld bruker du den vedlagte
Allennøkkelen til åforsikre deg om at sekskantbolten
er forsvarlig strammet. Hvis maskinen brukes med
bolten i løs tilstand, kan det resultere i ødelagt maskin
i tillegg til en ulykke.
6. Bekreft at kutteren er skarp.
Se til at kutteren er skarp. Fortsatt bruk av en kutter
som er utslitt og deformert med sløve kanter vil
resultere i skader påmaskinen og kutteren i tillegg til
en ulykke.
7. Sjekk stikkontakten.
Hvis en stikkontakt er løs eller støpslet lett glir ut
igjen når det stikkes inn, måstikkontakten repareres.
Ta kontakt med nærmeste elektromontør for
reparasjon. Bruk av en defekt stikkontakt kan resultere
overoppheting og ulykker.
6. Hvis maskinen ved et uhell skulle falle i gulvet eller
slås mot noe, måden undersøkes nøye for åbekrefte
at det ikke finnes skader, sprekker, eller
deformarsjoner av noe slag påkutteren og selve
maskinen.
NB!
䡬Kuttere og annet tilbehør måmonteres forsvarlig og i
overenstemmelse med bruksanvivsningen. Hvis
monteringen ikke utføres korrekt, kan de falle av under
bruk og forårsake personskader.
䡬Støpslet måkoples fra stikkontakten når kutteren
skal sjekkes, rengjøres og skiftes ut. Hvis dette ikke
gjøres kan det forårsake personskader.
SPESIFIKASJONER

17
Norsk
Les bruksanvisningen før bruk.
Unngåarbeid som overskrider
maksimal kapasitet.
(Armeringsjern diameter o 13 mm)
Dette elektroverktøyet måikke brukes
i våte eller fuktige omgivelser.
Gjør ikke forsøk pååkutte to
armeringsstenger påen gang.
Når bryteren slås av og såpå
igjen med det samme, kan det
skje at motoren ikke starter.
Vent minst et helt sekund før
motoren slås påigjen etter at
den har vært slått av.
Start driften først etter at du har
forsikret deg om at det ikke
befinner seg noen innenfor
rekkevidden av materialet som
skal bøyes.
Hold hendene unna kutteren
under drift.
(Bøying)
qLukk dekslet.
wVelg bøyningsvinkel.
eLegg armeringsjernet på
plass.
rTrykk inn startbryteren.
(Kutting)
qÅpne dekslet
wVelg CUT.
eLegg armeringsjernet
påplass.
rTrykk inn startbryteren.
(Returnere midtveis)
qStill skiven inn påRETURN.
wTrykk inn startbryteren.
Se bruksnavisningen for nærmere detaljer
PIKTOGRAFISK ILLUSTRASJON OG
FORKLARING
BRUK (KUTTING)
ADVARSEL!
䡬Vær oppmerksom påat verktøyet ikke er et verktøy
som holdes for hånd. Verktøyet måbare brukes etter
at det er plassert pået stabilt sted som et gulv,
jordbunn, etc.
䡬Hold hendene unna kutteren under drift.
䡬Hold hendene unna reaksjonsstopperne A og B under
drift.
䡬Kutt aldri annet materiale enn armeringsjern. I motsatt
fall kan materialet splintres opp og spres omkring.
䡬Kutt bare et armeringstang om gangen. Det er umulig
åkutte flere stenger om gangen, og hvis du likevel
prøver kan både maskin og kuttere ødelegges.
䡬Bøyevalsen roterer ogsåunder kutteoperasjonen.
Hold hendene unna bøyevalsen.
1. Normal kutting (Fig. 3)
(1) Drei hendelen i pilens retning og åpne dekslet.
(2) Still innstillingsskiven på“Kutte”-posisjon. (Drei
innstillingsskiven hele veien med urviserne.) (Fig. 3)
(3) Still enheten i posisjonen som vist i Fig. 3.
(4) Plasser armeringsjernet som skal kuttes, pånedre
kutter.
(5) Når armeringsjernet er plassert, mådet sjekkes at
enten reaksjonsstopper A eller B er festet påjernet.
(6) Trykk inn startbryteren og kutt armeringsjernet.
NB!
䡬Før åsikre trygg og sikker drift, er dette verktøyet
laget slik at bryteren ikke kan trykkes tilfeldig inn. Når
verktøyet skal startes, trykkes først sperreknappen
inn og deretter startbryteren (Fig. 2). Hvis startbryteren
trykkes inn uten at sperreknappen er trykket inn først,
kan startbryteren ødelegges. Utvis forsiktighet når
verktøyet slås på.
䡬Etter at kuttingen er ferdig utført, fortsetter du å
trykke påbryteren til motoren begynner ågåi motsatt
retning og kutteren begynner åreturnere. Hvis
bryteren slippes for tidlig, vil kutteren ikke gåtilbake
og startbryteren måaktiveres igjen.
2. Fjerne armeringsjernet under kutting. (Fig. 4)
Hvis startbryteren slippes midtveis i en
kutteoperasjon, kan kutteren komme til åstoppe
halvveis slik at armeringsjernet setter seg fast i
verktøyet.
Hvis dette skulle skje, kan du enten trykke inn
startbryteren igjen og kutte jernet, eller du kan frigjøre
armeringsjernet ved åheve øvre kutterstang tilbake
til utgangsposisjon pågåfølgende måte. (Fig. 4)
䡬Demontering (Fig. 5)
Still innstillingsskiven på“RETURN”posisjonen som
vist i Fig. 5 og trykk inn startbryteren igjen.

18
Norsk
Fig. 15
Armeringsjernets
tilstand
Skiveangivelse 45°90°135°180°
180°135°90°45°
LEVETID OG UTSKIFTING AV KUTTEREN
1. Kutterens levetid (Fig. 6)
Gjentatt kutting vil forårsake uunngåelig slitasje på
kutterbladet og skjevhet og hakk påbladkanten. Hvis
bladet brukes i en slik tilstand, vil verktøyet utsettes
for skader og materialbiter kan spres omkring. Som
vist i Fig. 5 er kutteren utstyrt med blad påto steder.
Hvert blad kan brukes to ganger ved åskifte fremre
og bakre klem-egg. For åunngåbruk av et utslitt blad
med deformert og hakket kant, anbefaler vi at
kutterens klem-egg skiftes etter at ca. 2,500
kutteoperasjoner er utført. Ellers skiftes bladene ut
med nye.
2. Skifte kutterens klem-egg, og utskifting. (Fig. 7)
(1) Trykk startbryteren forsiktig inn og la øvre kutter
bevege seg langsomt. Når sekskantbolten som holder
øvre kutter fast kommer ut av kamdekslet, slås
bryteren av (OFF) slik at motoren stanser.
(2) Trekk støpslet ut av stikkontakten.
3. Demontering
ADVARSEL!
䡬For åhindre ulykker, måbryteren alltid slås av (OFF)
og støpslet trekkes ut av stikkontakten.
䡬Kutteren demonteres ved åfjerne sekskantbolten med
den vedlagte Allennøkkelen. (Hvis kuttervernet skyves
oppover i pilens retning som vist i Fig. 7, går
demonteringen lettere.)
4. Montering
(1) Fjern støv som har samlet seg rundt kutterens
monteringsdel ved hjelp av en myk klut.
(2) Stikk kutteren inn i monteringsdelen slik at
kutterbladene ( ) vender mot hverandre.
(3) Sekskanbolten festes ved åspenne den forsvarlig
fast ved hjelp av Allennøkkelen.
BRUK (BØYING)
ADVARSEL!
䡬Vær oppmerksom påat dette verkøyet ikke er et
verktøy som holdes for hånd. Verktøyet måbare
brukes etter at det er plassert pået stabilt sted som et
gulv, jordbunn, etc.
䡬Hold hendene unnåbøyevalsen under drift.
䡬Bøy aldri annet materiale enn armeringsjern. I motsatt
fall kan materialet splintres opp og spres omkring.
䡬To 10 mm stykker armeringsjern kan bøyes samtidig,
men 13 mm jern kan bare bøyes en om gangen.
䡬Husk at kutteren beveger ogsåunder bøyeoperasjon,
og kutterdekslet måderfor absolutt lukkes igjen.
䡬Start driften bare etter at du har forsikret deg om at
det ikke befinner seg noen innen rekkevidde av
materialet som skal bøyes.
䡬Reserver en ekstra lengde påminst 120 mm av
armeringsjernets bøyelengde. Hvis den ekstra
lengden ikke er lang nok, kan jernet sprette av under
bøyeoperasjonen, eller det kan knekke i biter og spres
farlig omkring. (Fig. 9)
䡬Armeringsjernet måplasseres korrekt i valsen. Hvis
den stikker ut av valsen, kan jernet sprette av under
bøyeoperasjonen og gåi flere biter som kan spres
omkring.
1. Stille inn bøyevinklene med innstillingsskiven.
Stangen kan bøyes i samsvar med vinklene som er
angitt påskiven, som vist i Fig. 15.
Når 10 mm og 13 mm armeringsjern bøyes i samme
skiveposisjon, vil bøyningsvinklene variere litt grunnet
diameterforskjellen. Vi anbefaler derfor at selv om du
bruker samme vinkelinnstilling, såendrer du skivens
posisjon en tanke alt etter stangdiameteren, som vist
i Fig. 8. Du kan bøye jernet i en vinkel som er nær opp
til skiveangivelsen hvis du plasseres 10 mm stangen
nærmere til venstre for vinkelmerket og 13 mm
stangen nærmere til høyre for vinkelmerket.
MERKNAD
Selv om skiveinnstillingen er den samme, kan
bøyningsvinkelen noen ganger variere hvis diameteren
eller hardheten i stangen varierer. Vinkelmerkene er
derfor kun veiledende.
2. Ordinær bøying
(1) Still enheten i posisjon med svingskiven opp som
vist i Fig. 10.
(2) Se til at dekslet er lukket.
(3) Still innstillingsskiven påønsket vinkel.
(4) Plasser stangen påstopperen påsenterplaten og still
korrekt inn som vist i Fig. 9.
(5) Trykk inn startbryteren og bøy stangen.
(6) Fortsett åtrykke inn bryteren til motoren begynner å
rotere i revers og bøyevalsen begynner åreturnere.
(Når bøyevalsen begynner ågåtilbake, vil den
automatisk gåtilbake hele veien til utgangsposisjon
selv om bryteren slippes.)
3. Bøying påøyemål
Siden verktøyet går påvariabel hastighet, kan stangen
bøyes etter ønske påøyemål, i tillegg til innstilling av
vinkelen påskiven.
(1) Still skiven inn påen vinkel som er større enn den
som ønskes.
(2) Trykk startbryteren lett inn og bøy stangen forsiktig.
(3) Når stangen er bøyd til ønsket vinkel, slipp bryteren.
Hvis vinkelen er for liten, trykk inn startbryteren igjen.

19
Norsk
(4) Fjern stangen etter at bøyingen er ferdig. Trykk inn
startbryteren en gang til og returner bøyevalsen til
utgangsposisjon. (Fortsett åtrykke inn bryteren til
bøyevalsen begynner ågåi revers.)
4. Fjerning av armeringsjernstangen under drift
Ved bøying pålav hastighet påøyemål, kan stangen
noen ganger komme i klemme i bøyevalsen pågrunn
av sin egen bøyelighet. Hvis dette skjer, kan
bøyevalsen returneres til utgangsposisjon ved åtrykke
inn bryteren igjen etter at innstillingsskiven er satt til
“RETURN”posisjon. Dette er samme metode som
brukes til åfjerne jernstangen når den setter seg fast
under drift. (Fig. 11)
5. Bruke vinkelmåleplate
Selve kamdekslet er strukturert som en
vinkelmåleplate som lar deg måle armeringsjernets
vinkel etter bøying. Et praktisk hjelpemiddel. Sett
overnifra, som vist i Fig. 12, er punktet hvor
markeringslinjen og stangen møtes,
bøyningsvinkelen. (Husk: En annen linje kan være
nødvendig, avhengig av stangdiameteren..)
6. Bruke hull til festing av enheten
Enheten er utstyrt med et hull i midten såden kan
festes og påden måten stabiliseres. Dette er praktisk
i følgende tilfeller. (Fig. 13)
䡬Til bøyningsoperasjon når verktøyet er satt fast påen
arbeidsbenk.
Dette hullet er praktisk når verktøyet boltes til en
egnet arbeidsbenk. (Boltstørrelse M10, mindre enn
W3/8.)
VEDLIKEHOLD OG KONTROLL
ADVARSEL
For åunngåulykker måbryteren slås av (OFF) og støpslet
trekkes ut av stikkontakten.
1. Inspeksjon av monteringsskruene:
Kontroller alle monteirngsskruene regelmessig og
pass påat de er skikkelig skrudd til. Hvis noen av
skruene er løse, måde skrus til omgående. Hvis dette
ikke gjøres kan det forårsake alvorlige skader.
2. Vedlikehold av motoren
De viklede motordelene er selve “hjertet”i et elektrisk
verktøy.
Hold nøye kontroll med at viklinger ikke er skadet og/
eller våte av olje eller vann.
3. Inspeksjon av kullbørstene (Fig. 14)
Motoren forbruker kullbørster. Da en utslitt kullbørste
kan resultere i motorproblemer, måen kullbørste
skiftes ut før den blir helt nedslitt eller begynner å
nærme seg slitegrensen.
Kullbørstene mådessuten alltid holdes rene og det
måpasses påat de beveger deg fritt i børsteholderen.
4. Skifting av kullbørster (Fig. 13 & 14)
Skru løs justeringsskruene og fjern bakdekslet. Ta ut
børstehettene og kullbørstene. Etter at børstene er
skiftet ut, måbørstehettene settes forsvarlig påplass
igjen og bakdekslet festes med justeringsskruene.
NB
Pågrunn av Hitachi’s kontinuerlige forsknings-og
utviklings-program kan oppgitte speskfikasjoner
forandres uten ytterligere varsel.
Informasjon angående luftstøy og vibrasjon.
De målte verdier ble fastsatt i samsvar med EN610029.
Typisk A-veiet lydtrykksnivå: 72 dB (A)
Bruk hørselvern.
Typisk veiet rot betyr at kvadratisk akselerasjonsverdi
ikke overstiger 2,5 m/s2.
