Euroscreen®
Thor Tab Tension

Euroscreen® Thor Tab Tension | 2
dass Sie sich dafür entschieden haben, Ihre AV-
Anlage durch eine Euroscreen®-Leinwand zu
ergänzen. Wir wünschen Ihnen damit viele Stunden
Unterhaltung und/oder Information. Bitte lesen
Sie sich vor der Montage und Verwendung Ihrer
Euroscreen®-Lein wand die vorliegende Anleitung
aufmerksam durch.
for choosing a Euroscreen® to be part of your AV
installation. We hope it will bring you many hours
of entertainment and / or education depending on
your preference. Please read through the manual
completely before installation and usage.
VIELEN DANK,
THANK YOU

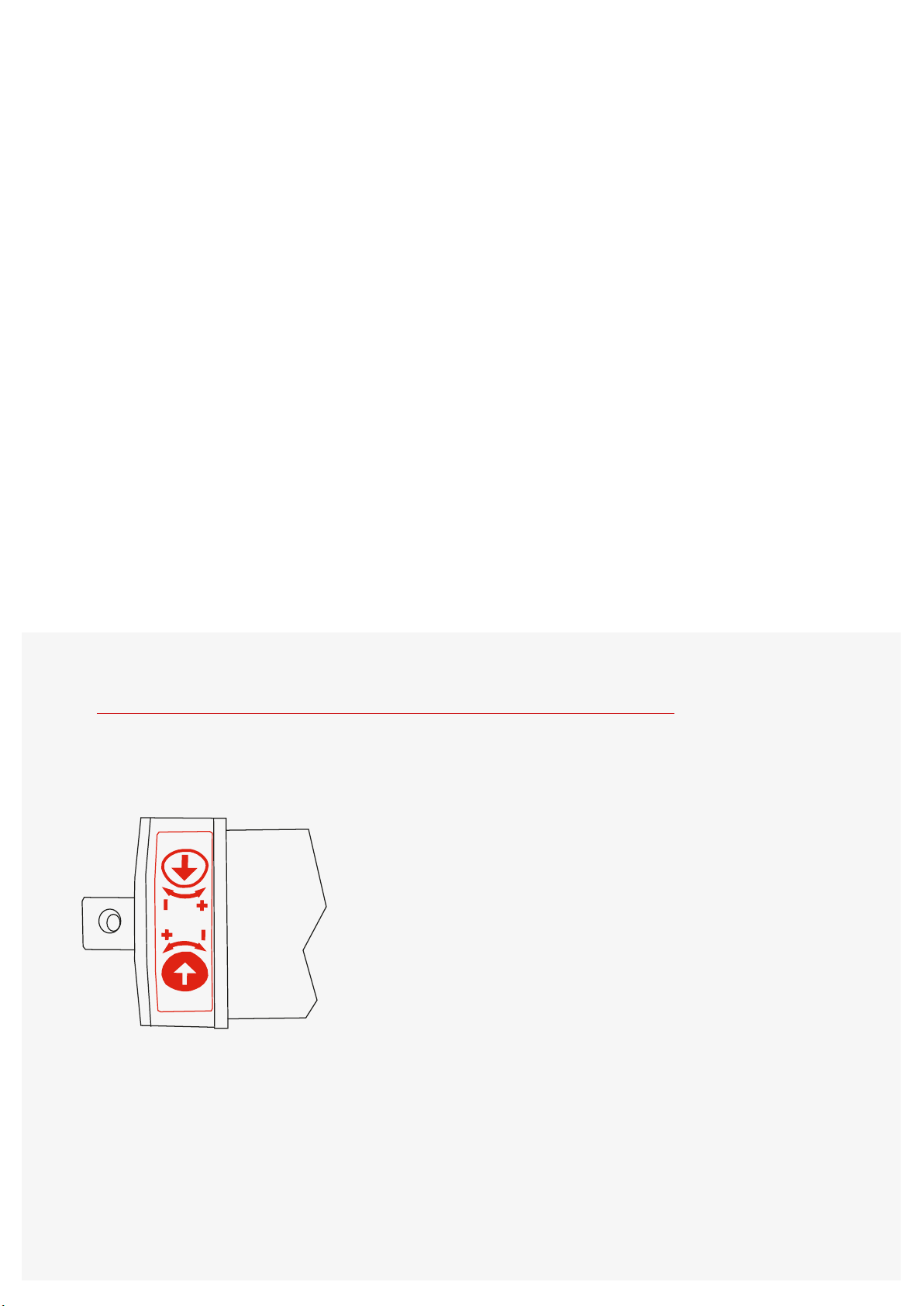

ACHTUNG:
Bei Eingriffen in die werksseitig einge-
stellten Endlagenpositionen erschlischt
die Garantie
CAUTION:
Breaking the seals to the limit settings
may limit and possibly eliminate the
warranty.
Wichtiger Hinweis / Read this first

Gehäuse / Case
Euroscreen® Thor Tab Tension | 3
3
10,50
6,50
10,50
6,50
13,50
6,50
90
84
15
40
75
110
137
150
4
fig 3
Deckenhalterung / Ceiling bracket
51 54
20
7
160
160
27
27
fig 1
95
88
10
17
100
95
120
135
115
15
15
Ø 8
Ø 8
fig 2

Auspacken
Unpacking
Euroscreen® Thor Tab Tension | 4
fig 4

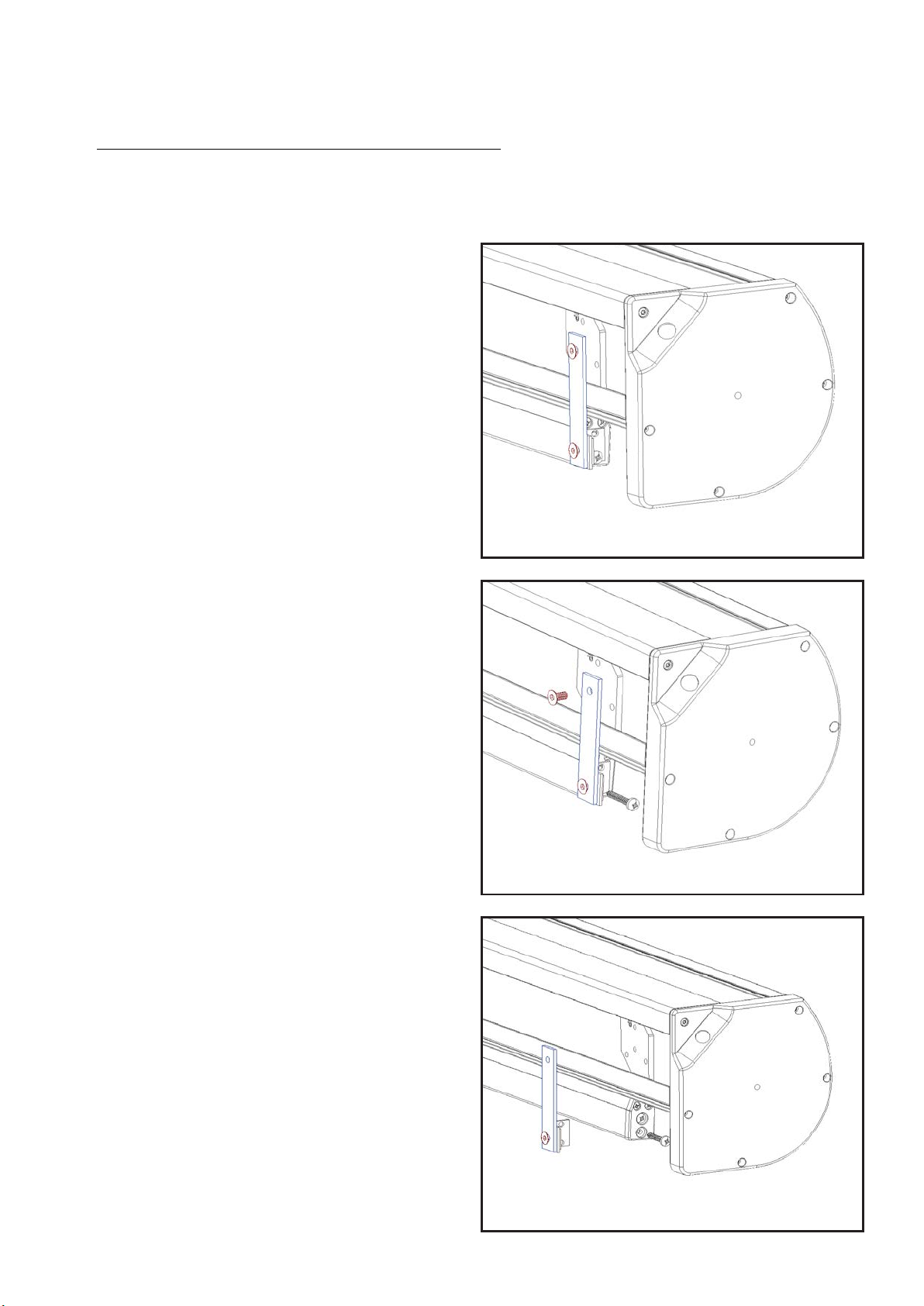

DE: Lösen Sie den Dübel von der
Halterung, indem Sie die Schrauben
entfernen (Abb. 4 und 5).
Entfernen Sie die Halterung und ihre
Befestigungsplatte aus dem
Gehäuse (Abb. 6).
EN: Release the dowel from the
bracket by removing the screws (fig
4 & 5).
Remove the bracket and its
fastening plate from the case (fig 6).
fig 5
fig 6

fig 7
fig 8
fig 9

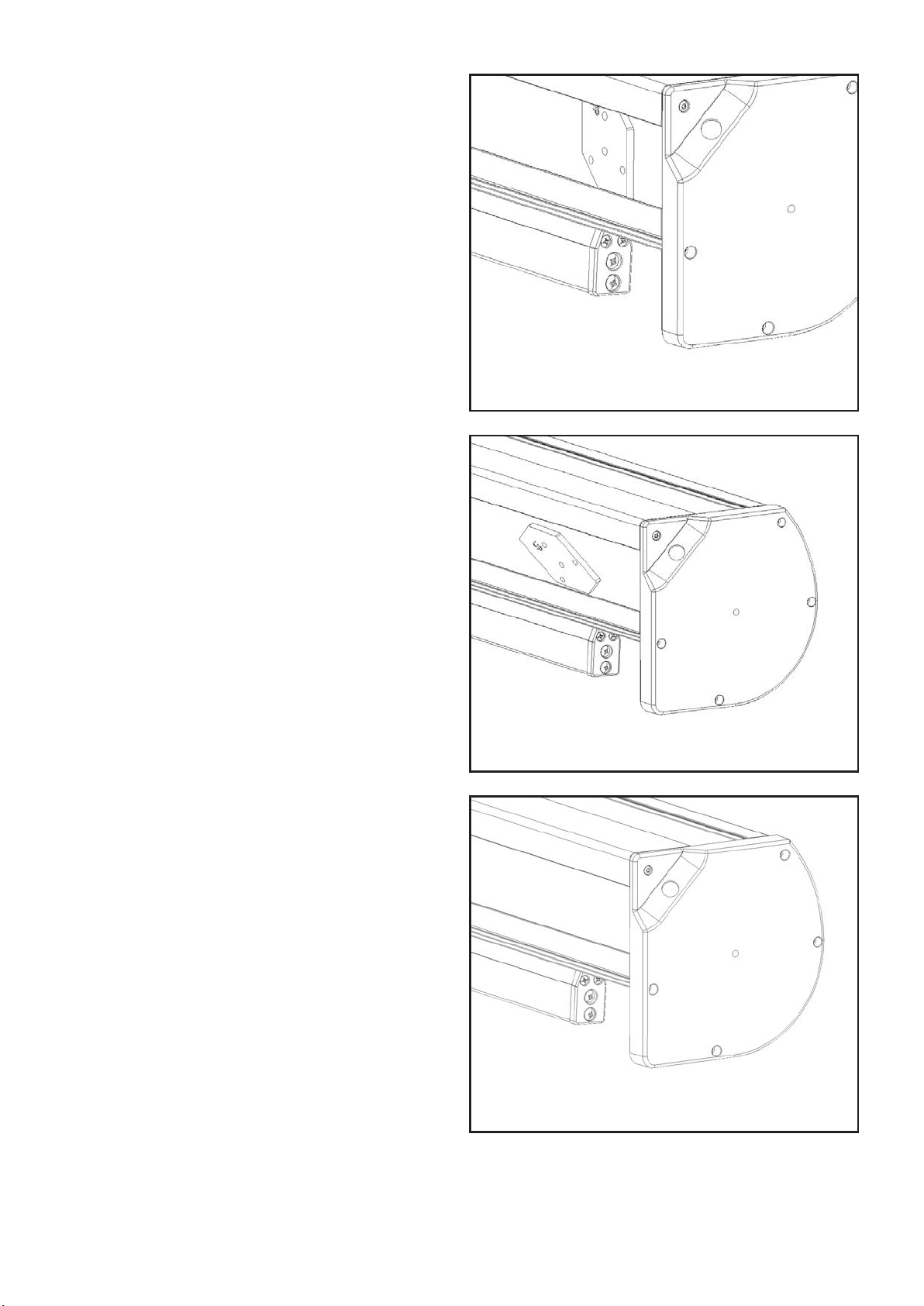

DE: Setzen Sie die Schraube
wieder in den Bodendübel ein
(Abb. 7). Drehen und entfernen
Sie die Befestigungsplatte aus
dem Gehäuse (Abb. 8).
EN: Refit the screw in the
bottom dowel (fig 7). Twist and
remove the fastening plate from
the casing (fig 8).
Euroscreen® Thor Tab Tension | 5

Valhalla Halterung / Valhalla Bracket
DE: Die Euroscreen® Valhalla Halterung kann in der Decke
oder an der Wand montiert werden. VERWENDEN SIE
BEFESTIGUNGSELEMENTE, DIE FÜR DIE TATSÄCHLICHE
OBERFLÄCHE BESTIMMT SIND. Versuchen Sie, sie so gut wie
möglich mit einer Wasserwaage oder einer Laserführung
auszurichten (Abb. 10).
Der Abstand zwischen den Seitenwegen ist nicht
entscheidend, da sie seitlich verschoben werden können,
aber der empfohlene Abstand ist in Abb. 15 dargestellt. Die
Halterungen sollten jedoch niemals mehr als 40 cm von den
Enden entfernt montiert werden!
Abb. 11 zeigt die Position "Offen" der Halterung. Dies ist die
Position für die Montage/Entfernung des Gehäuses von der
Halterung. Um das Gehäuse an der Halterung zu befestigen,
drehen Sie den Arm im Uhrzeigersinn in die in Abb. 12
dargestellte Position. Nach der Befestigung des Gehäuses
können die Halterungen auf der linken und rechten Seite
einzeln angehoben werden, um unebene Dächer, unlineare
Befestigungspunkte usw. auszugleichen....
Drehen Sie mit einem Sechskantschlüssel die in Abb. 13
gezeigte Schraube, um die Höhe einzustellen.
Wir empfehlen, das Gehäuse so weit wie möglich nach oben
zu schieben, damit es bei geöffneter Verriegelung gesichert
ist.
EN: The Euroscreen® Valhalla Bracket can be installed in the
ceiling or on the wall. USE FASTENERS INTENDED FOR THE
ACTUAL SURFACE. Try to level them up as good as possible,
using spirit level or laser guide (fig 10).
Sideways spacing isn’t crucial as they can slide side-ways but
recommended spacing is shown in fig 15. However - the
brackets should never be mounted more than 40cm from the
ends!
Fig 11 shows the ”Open” position of the bracket. This is the
position for attaching/removing the case from the bracket.
To lock the case to the bracket, turn the arm clockwise to
the position shown in fig 12.
After attaching the case, the brackets can be raised
individually on left and right side to compensate for uneven
roof, unlinear fasteningpoints, etc...
Use a Hex4-key to turn the screw shown in fig 13 to adjust
the height. We do recommend to raise the case as far up as
possible as this will secure it in the occasion the lock is
disengaged.
fig 11
fig 10
fig 12
fig 13
Gehäuse verriegelt / Case locked
[Um das Gehäuse zu verriegeln. / To lock the case
Gehäuse anheben / Raise case
"Offene" Position / ”Open” position
[Haken / hooks
Euroscreen® Thor Tab Tension | 6

145
fig 16
EN:
a) Mount the brackets on the wall or in the
ceiling (fig 14)
b) Hang the case on the hooks in the bracket
(fig 15)
c) Lock the bracket by turning the arm (fig 16)
d) Raise/secure the case by turning the bottom
screw (fig 17)
fig 14
DE:
a) Befestigen Sie die Halterungen an der Wand
oder an der Decke. (Abb. 14)
b) Hängen Sie das Gehäuse an den Haken in
die Halterung (Abb. 15).
c) Verriegeln Sie die Halterung, indem Sie den
Arm drehen (Abb. 16).
d) Das Gehäuse durch Drehen der unteren
Schraube anheben/sichern (Abb. 17).
fig 15
fig 17
fig 18
Grundinstallation / Basic installation
Euroscreen® Thor Tab Tension | 7

Optionale Halterungen / Optional Mounts
DE: Die "Thor"-Lichtbildwand kann an der Wand oder in der
Decke montiert werden. Halten Sie die Lichtbildwand während
der Installation immer horizontal. Wandmontage mit Z-
Halterungen (Zubehör 485002):
1. Montieren Sie die Wandhalterungen und stellen Sie sicher,
dass sie nivelliert sind. Der Abstand zwischen den Seiten ist
nicht entscheidend, da sie seitlich verschoben werden können,
aber der empfohlene Abstand ist in Abb. 19 dargestellt.
Allerdings - Die Halterungen sollten niemals mehr als 40 cm
von den Enden entfernt montiert werden!
Bitte beachten Sie, dass ein Abstand von 20 mm über der
Endposition des Gehäuses erforderlich ist, damit die Montage
erfolgen kann.
2. Montieren Sie das Gehäuse. Stellen Sie sicher, dass die
Gehäusehaken richtig über der Halterung sitzen.
Deckenmontage (inklusive):
1. Montieren Sie die Halterungseinsätze. Beachten Sie
"UP" (Abb. 20 & 21).
2. Befestigen Sie die Deckenhalterung mit zwei Schrauben für
jede Halterung und einer geeigneten Schraubensicherung
(nicht mitgeliefert) (Abb. 22). Bitte beachten Sie, dass die
Deckenhalterung umkehrbar ist und zwei verschiedene
Lochsätze nach Wahl anbietet!
3. Befestigen Sie es mit geeigneten Befestigungsmitteln
(nicht im Lieferumfang enthalten) an der Decke.
EN: The ”Thor” screen can be mounted on the wall or in the
ceiling. Keep the screen horizontal at all times during
installation.
Wall mount using Z-brackets (accessory 485002):
1. Mount the wall brackets and make sure they are levelled.
Sideways spacing isn’t crucial as they can slide sideways but
recommended spacing is shown in fig 19. However - The
brackets should never be mounted more than 40cm in from
the ends!
Please note that a distance of 20mm is required above the
case’ final position to allow the mounting.
2. Mount the case. Make sure the case hooks properly over the
bracket.
Ceiling mount (included):
1. Mount the bracket inserts. Note ”UP”-mark (fig 20 & 21).
2. Fasten the ceiling bracket using two s ews for each bracket
and appropriate threadlocker (not supplied) (fig 22). Please
note that the ceiling bracket is reversible and offers two
different sets of holes of your choise!
3. Attach to the ceiling using ap opriate fasteners (not
supplied).
200
45
fig 19
fig 20
fig 21
fig 22
Euroscreen® Thor Tab Tension | 8

Einstellung der Spannung
Adjust tensioning
DE: Um die Oberfläche flach zu halten,
müssen Sie möglicherweise die Spannung
anpassen, da sich die Oberfläche mit der Zeit
und der Temperatur ändert. Dies geschieht
mit der in Abb. 17 markierten Spannschraube.
Er ist in Schritten von 1/6 Umdrehungen
einstellbar. Stellen Sie es nur in einer einzigen
Schrittweite nach der anderen ein!
1. Heben Sie das Beschwerungsprofil vorsichtig
mit einem festen Griff an.
2. Drücken Sie die Schraube in 2-3mm, um sie zu
entriegeln.
3. Drehen Sie die Schraube im Uhrzeigersinn, um die Spannung zu erhöhen,
und gegen den Uhrzeigersinn, um sie zu verringern.
4. Lassen Sie die Schraube herauskommen und verriegeln Sie sie wieder.
5. Lassen Sie die Lichtbildwand hängen und stellen Sie ihn für eine Minute ein.
6. Vorgang bei Bedarf wiederholen
fig 17
EN: To keep the surface flat you may need to adjust the tensioning as
the surface will change with time and temperature. This is done with
the tensioning screw marked in fig 17. It is adjustable with 1/6 turn
increments. Only adjust it in a single increment at a time!
1. Carefully lift the bottom bar with a firm grip
2. Press the screw in 2-3mm to unlock it
3. Turn it clockwise to increase the tension, anti-clockwise to decrease it
4. Let the screw come out and lock again
5. Leave the screen to hang and set for a minute
6. Repeat procedure if necessary
Euroscreen® Thor Tab Tension | 9

Erfüllung der gesetzlichen Bestimmungen
Conformity of regulations
Draper Europe AB stellt AV-Zubehör unter dem Markennamen Euroscreen® her.
Diese Produkte unterliegen einer Kontrolle und Zertifizierung nach den im
Folgenden aufgeführten Bestimmungen.
Draper Europe AB manufactures AV equipment within the brand Euroscreen®.
These products are controlled and certified by the below listed regulations.
REACH
Registration, evaluation, authorisation and limitation of chemicals. Verordnung (EG) Nr. 1907/2006 des Europäischen Parlaments und des
Europäischen Rates über die Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien (REACH).
Alle Oberflächen der Euroscreen®-Projektionsleinwände erfüllen die Anforderungen der REACH-Verordnung.
Registration, evaluation, authorisation and limitation of chemicals. Regulation (EC) No 1907/2006 of the European Parliament and of the European
Council concerning the Registration, Evaluation, Authorisation and Restriction of Chemicals (REACH).
All screen surfaces of Euroscreen® projection screens are approved by the REACH regulation.
ECHA
Die Europäische Chemikalienagentur (ECHA) sammelt Informationen über die Merkmale von Herstellern und Importeuren von Chemikalien im
Interesse einer sicheren Handhabung der Chemikalien und erfasst diese Informationen in einer zentralen Datenbank.
Die für die Maskierung verwendeten Farben enthalten die folgenden Komponenten: CARN 1333-86-4, CARN 112-36-7, CARN 96-48-0, CARN 143-24-8,
CARN 1559-34-8, CARN 2687-91-4, CARN 111-90-0, CARN 34590-94-8 und CARN 126-86-3. All diese Substanzen sind von der ECHA genehmigt.
European Chemicals Agency (ECHA) gathers information on the properties of manufacturers and importers chemical substances, which will allow
their safe handling, and to register the information in a central database.
Euroscreen® projection screens are printed with colours containing the following components: CAS 1333-86-4, CAS 112-36-7, CAS 96-48-0, CAS
143-24-8, CAS 1559-34-8, CAS 2687-91-4, CAS 111-90-0, CAS 34590-94-8 and CAS 126-86-3. These are all approved by ECHA.
RoHS
Die EG-Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (engl. Restriction of Hazardous
Substances Directive, RoHS) schränkt die Verwendung von sechs Gefahrstoffen bei der Herstellung von Elektronik- und Elektro-bauelementen
verschiedener Art ein.
Sämtliche elektrischen Geräte, die in Euroscreen®-Produkten zum Einsatz gelangen, sind nach RoHS zertifiziert.
Restriction of Hazardous Substances Directive (RoHS) directive restricts the use of six hazardous materials in the manufacture of various types of
electronic and electrical equipment.
All electrical devises used in Euroscreen® products are RoHS certified.
WEEE
Bei der Richtlinie zum Elektro- und Elektronikgeräte-Abfall (engl. Waste Electrical and Electronic Equipment Directive, WEEE) handelt es sich um die
EG-Richtlinie 2002/96/EG zur Reduktion der zunehmenden Menge an Elektronikschrott, die gemeinsam mit der RoHS-Richtlinie 2002/95/EG für die
Sammlung, das Recycling und die Verwertung von Elektrogeräten aller Art Zielvorgaben setzt.
Die betreffenden Euroscreen®-Produkte tragen ausnahmslos das WEEE-Symbol.
The Waste Electrical and Electronic Equipment Directive (WEEE Directive) is the European Community directive 2002/96/EC on waste electri-cal and
electronic equipment (WEEE) which, together with the RoHS Directive 2002/95/EC, setting collection, recycling and recovery targets for all types of
electrical goods.
Applicable Euroscreen® products are labeled with the WEEE symbol.
FR2000
FR2000 steht für ein integriertes Managementsystem für Qualität, Umwelt, Kompetenzsteigerung, Gesundheitsschutz und Sicherheit. Diese Systeme
beruhen auf den Standards ISO 9001, ISO 14001, der Norm SS 62 40 70 des Schwedischen Zentralamts für Arbeitsumwelt in Bezug auf
systematischen ökologischen Fortschritt sowie dem Regelwerk SRVFS 2004:3 des Schwedischen Zentralamts für Rettungsdienste in Bezug auf
systematischen Brandschutz.
Draper Europe AB ist seit 2010 nach FR2000 zertifiziert.
FR2000 is an integrated management system for quality, environment, competence enhancement, health and safety. This systems is derived from;
ISO 9001, ISO 14001,SS 62 40 70, the Swedish work environment authority regarding systematic environmental progress, and the Swedish rescue
services agency regarding systematic fire safety, SRVFS 2004:3.
Draper Europe AB is certified by FR2000 since 2010.
REPA
Die Herstellerhaftung für das Recycling von Verpackungsmaterialien ist in SFS 2006:1273 geregelt. Den Recyclingprozess von Verpackungs-material
regelt für ihre Mitglieder eine Zentralorganisation namens REPA.
Draper Europe AB ist REPA-Mitglied.
Producers responsibilty for recycling of packaging material is regulated by SFS 2006:1273. The recycling process of packaging material is handled for
its members by a central organization called REPA.
Draper Europe AB is a member of REPA.
Konformitätserklärung / Declaration of Conformity
Draper Europe bestätigt, dass Euroscreen® Electric die Maschinenrichtlinie AFS 1994:48, die Niederspannungsrichtlinie 73-23-EWG sowie die EMC-
Richtlinie 2004/108/EG erfüllt.
Euroscreen®-Leinwände tragen das CE-Kennzeichen.
Draper Europe confirms that Euroscreen® Electric meets Machinery Directive AFS 1994:48, Low Voltage Directive 73-23-EEC & EMC Directive
2004/108/EC.
Euroscreens® are CE-approved.
REACH
The new EU chemicals legislation
Euroscreen® Thor Tab Tension | 10
