HKS Euroscreen Diplomat Tab Tension User manual

Nikolaus-Otto-Straße 22
D-33178 Borchen
Tel.: [phone]
Fax: [phone] www.hks-gmbh.de
Euroscreen®
Diplomat Tab Tension

Euroscreen® Diplomat Tab Tension | 2
dass Sie sich dafür entschieden haben, Ihre AV-
Anlage durch eine Euroscreen®-Leinwand zu
ergänzen. Wir wünschen Ihnen damit viele Stunden
Unterhaltung und/oder Information. Bitte lesen
Sie sich vor der Montage und Verwendung Ihrer
Euroscreen®-Lein wand die vorliegende Anleitung
aufmerksam durch.
for choosing a Euroscreen® to be part of your AV
installation. We hope it will bring you many hours
of entertainment and / or education depending on
your preference. Please read through the manual
completely before installation and usage.
VIELEN DANK,
THANK YOU

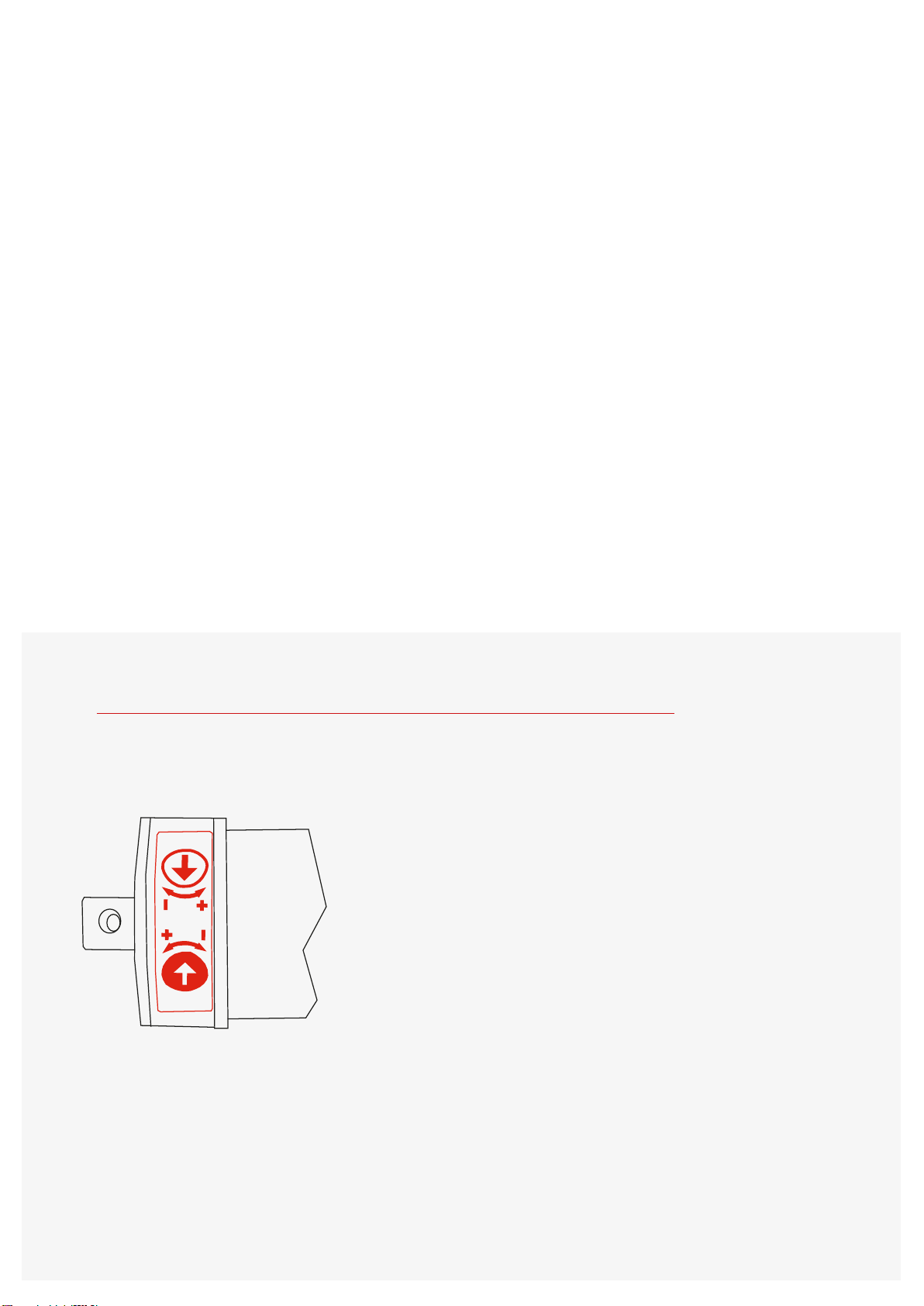

ACHTUNG:
Bei Eingriffen in die werksseitig einge-
stellten Endlagenpositionen erschlischt
die Garantie
CAUTION:
Breaking the seals to the limit settings
may limit and possibly eliminate the
warranty.
Wichtiger Hinweis / Read this first

Montage / Assembly
Euroscreen® Diplomat Tab Tension | 3
150mm 150m
m
fig 3
DE: Sie muss von den Kanten zu den Halterungen ca.
150 mm betragen (Abb. 2). Wenn drei Halterungen
mitgeliefert werden (nur größere Lichtbildwände),
muss die dritte Halterung in der Mitte platziert
werden. Befestigen Sie die Halterungen an der
Wand (Abb. 3) oder an der Decke (Abb. 4). Legen Sie
die Muttern zusammen mit den Schrauben in die
Schiene (Abb. 5). Montieren Sie die Lichtbildwand
auf den Halterungen und ziehen Sie die Schrauben
mit 5Nm an.
EN: It shall be approximately 150mm from the edges
to the brackets (fig 2). If there are three brackets
included (only larger screens) the third bracket shall
be placed in the middle. Mount the brackets on the
wall (fig 3) or in the ceiling (fig 4). Place the nuts
together with the screws in the track (fig 5). Mount
the screen on the brackets and tighten the screws to
5Nm.
fig 5
fig 4
fig 2
fig 3
fig 4

Einstellung der Spannung
Adjust tensioning
Euroscreen
®
Diplomat Tab Tension | 4
Einstellung der Spannung / Adjust tensioning
DE: Um die Oberfläche flach zu halten,
müssen Sie möglicherweise die Spannung
anpassen, da sich die Oberfläche mit der Zeit
und der Temperatur ändert. Dies geschieht
mit der in Abb. 17 markierten Spannschraube.
Er ist in Schritten von 1/6 Umdrehungen
einstellbar. Stellen Sie es nur in einer einzigen
Schrittweite nach der anderen ein!
1. Heben Sie das Beschwerungsprofil vorsichtig
mit einem festen Griff an.
2. Drücken Sie die Schraube in 2-3mm, um sie zu
entriegeln.
3. Drehen Sie die Schraube im Uhrzeigersinn, um die Spannung zu erhöhen,
und gegen den Uhrzeigersinn, um sie zu verringern.
4. Lassen Sie die Schraube herauskommen und verriegeln Sie sie wieder.
5. Lassen Sie die Lichtbildwand hängen und stellen Sie ihn für eine Minute ein.
6. Vorgang bei Bedarf wiederholen

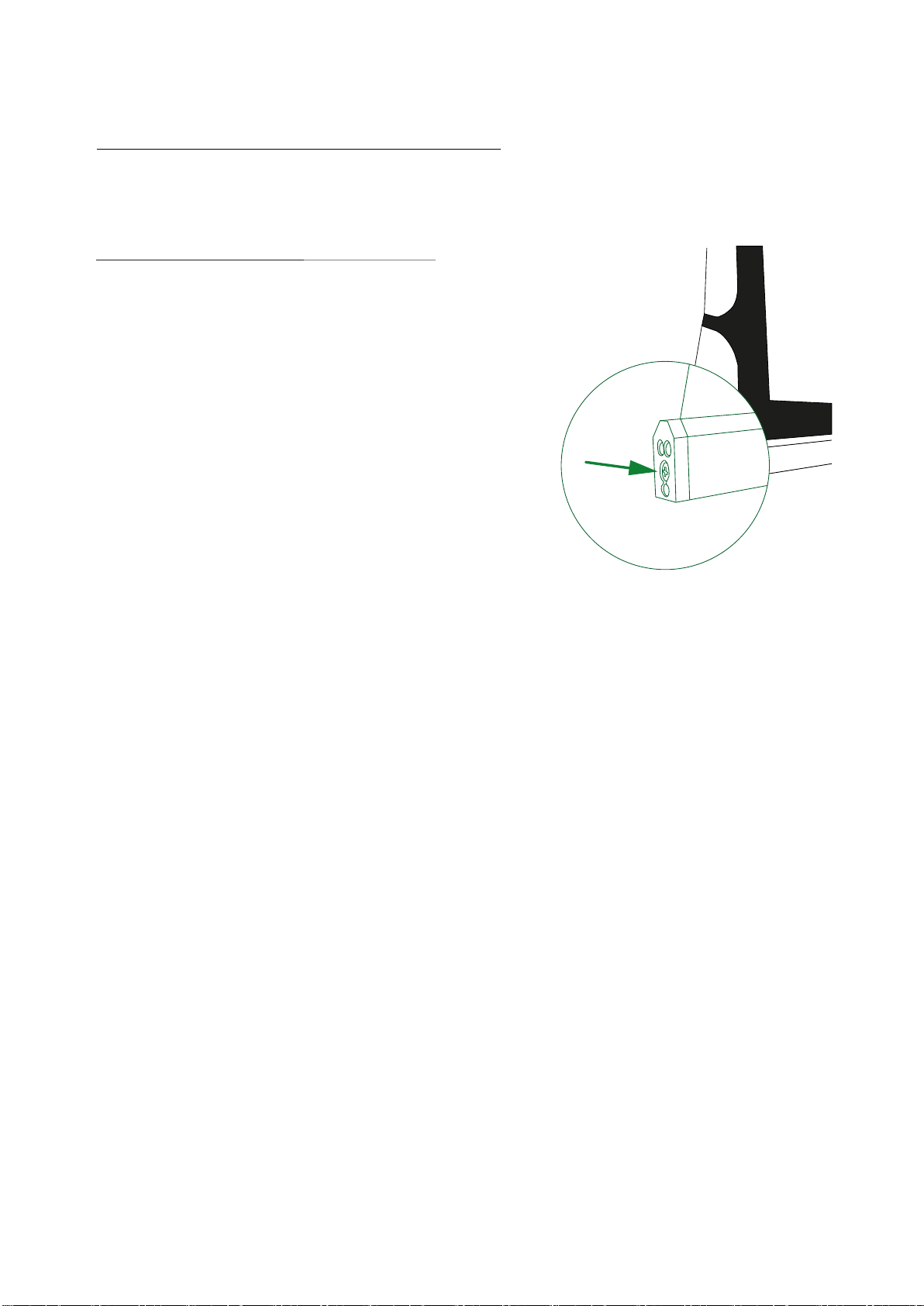

fig 17
EN: To keep the surface flat you may need to adjust the tensioning as
the surface will change with time and temperature. This is done with
the tensioning screw marked in fig 17. It is adjustable with 1/6 turn
increments. Only adjust it in a single increment at a time!
1. Carefully lift the bottom bar with a firm grip
2. Press the screw in 2-3mm to unlock it
3. Turn it clockwise to increase the tension, anti-clockwise to decrease it
4. Let the screw come out and lock again
5. Leave the screen to hang and set for a minute
6. Repeat procedure if necessary

Erfüllung der gesetzlichen Bestimmungen
Conformity of regulations
Draper Europe AB stellt AV-Zubehör unter dem Markennamen Euroscreen® her.
Diese Produkte unterliegen einer Kontrolle und Zertifizierung nach den im
Folgenden aufgeführten Bestimmungen.
Draper Europe AB manufactures AV equipment within the brand Euroscreen®.
These products are controlled and certified by the below listed regulations.
REACH
Registration, evaluation, authorisation and limitation of chemicals. Verordnung (EG) Nr. 1907/2006 des Europäischen Parlaments und des
Europäischen Rates über die Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien (REACH).
Alle Oberflächen der Euroscreen®-Projektionsleinwände erfüllen die Anforderungen der REACH-Verordnung.
Registration, evaluation, authorisation and limitation of chemicals. Regulation (EC) No 1907/2006 of the European Parliament and of the European
Council concerning the Registration, Evaluation, Authorisation and Restriction of Chemicals (REACH).
All screen surfaces of Euroscreen® projection screens are approved by the REACH regulation.
ECHA
Die Europäische Chemikalienagentur (ECHA) sammelt Informationen über die Merkmale von Herstellern und Importeuren von Chemikalien im
Interesse einer sicheren Handhabung der Chemikalien und erfasst diese Informationen in einer zentralen Datenbank.
Die für die Maskierung verwendeten Farben enthalten die folgenden Komponenten: CARN 1333-86-4, CARN 112-36-7, CARN 96-48-0, CARN 143-24-8,
CARN 1559-34-8, CARN 2687-91-4, CARN 111-90-0, CARN 34590-94-8 und CARN 126-86-3. All diese Substanzen sind von der ECHA genehmigt.
European Chemicals Agency (ECHA) gathers information on the properties of manufacturers and importers chemical substances, which will allow
their safe handling, and to register the information in a central database.
Euroscreen® projection screens are printed with colours containing the following components: CAS 1333-86-4, CAS 112-36-7, CAS 96-48-0, CAS
143-24-8, CAS 1559-34-8, CAS 2687-91-4, CAS 111-90-0, CAS 34590-94-8 and CAS 126-86-3. These are all approved by ECHA.
RoHS
Die EG-Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (engl. Restriction of Hazardous
Substances Directive, RoHS) schränkt die Verwendung von sechs Gefahrstoffen bei der Herstellung von Elektronik- und Elektro-bauelementen
verschiedener Art ein.
Sämtliche elektrischen Geräte, die in Euroscreen®-Produkten zum Einsatz gelangen, sind nach RoHS zertifiziert.
Restriction of Hazardous Substances Directive (RoHS) directive restricts the use of six hazardous materials in the manufacture of various types of
electronic and electrical equipment.
All electrical devises used in Euroscreen® products are RoHS certified.
WEEE
Bei der Richtlinie zum Elektro- und Elektronikgeräte-Abfall (engl. Waste Electrical and Electronic Equipment Directive, WEEE) handelt es sich um die
EG-Richtlinie 2002/96/EG zur Reduktion der zunehmenden Menge an Elektronikschrott, die gemeinsam mit der RoHS-Richtlinie 2002/95/EG für die
Sammlung, das Recycling und die Verwertung von Elektrogeräten aller Art Zielvorgaben setzt.
Die betreffenden Euroscreen®-Produkte tragen ausnahmslos das WEEE-Symbol.
The Waste Electrical and Electronic Equipment Directive (WEEE Directive) is the European Community directive 2002/96/EC on waste electri-cal and
electronic equipment (WEEE) which, together with the RoHS Directive 2002/95/EC, setting collection, recycling and recovery targets for all types of
electrical goods.
Applicable Euroscreen® products are labeled with the WEEE symbol.
FR2000
FR2000 steht für ein integriertes Managementsystem für Qualität, Umwelt, Kompetenzsteigerung, Gesundheitsschutz und Sicherheit. Diese Systeme
beruhen auf den Standards ISO 9001, ISO 14001, der Norm SS 62 40 70 des Schwedischen Zentralamts für Arbeitsumwelt in Bezug auf
systematischen ökologischen Fortschritt sowie dem Regelwerk SRVFS 2004:3 des Schwedischen Zentralamts für Rettungsdienste in Bezug auf
systematischen Brandschutz.
Draper Europe AB ist seit 2010 nach FR2000 zertifiziert.
FR2000 is an integrated management system for quality, environment, competence enhancement, health and safety. This systems is derived from;
ISO 9001, ISO 14001,SS 62 40 70, the Swedish work environment authority regarding systematic environmental progress, and the Swedish rescue
services agency regarding systematic fire safety, SRVFS 2004:3.
Draper Europe AB is certified by FR2000 since 2010.
REPA
Die Herstellerhaftung für das Recycling von Verpackungsmaterialien ist in SFS 2006:1273 geregelt. Den Recyclingprozess von Verpackungs-material
regelt für ihre Mitglieder eine Zentralorganisation namens REPA.
Draper Europe AB ist REPA-Mitglied.
Producers responsibilty for recycling of packaging material is regulated by SFS 2006:1273. The recycling process of packaging material is handled for
its members by a central organization called REPA.
Draper Europe AB is a member of REPA.
Konformitätserklärung / Declaration of Conformity
Draper Europe bestätigt, dass Euroscreen® Electric die Maschinenrichtlinie AFS 1994:48, die Niederspannungsrichtlinie 73-23-EWG sowie die EMC-
Richtlinie 2004/108/EG erfüllt.
Euroscreen®-Leinwände tragen das CE-Kennzeichen.
Draper Europe confirms that Euroscreen® Electric meets Machinery Directive AFS 1994:48, Low Voltage Directive 73-23-EEC & EMC Directive
2004/108/EC.
Euroscreens® are CE-approved.
REACH
The new EU chemicals legislation
