HMN Nielsen Line User manual

NIELSEN LINE
Reg.
DK:
Betjeningsvejledning
S:
Bruksanvisningen
N:
Bruker
veiledning
GB:
User
guide
D:
Bedienungsanleitung
FIN:
Käyttöohje
E:
Instrucciones
de uso
F:
Manuel
I:
Manuale
NL:
Gebruiksaanwijzing
HMN - Nielsen LineTM
1•Produktbeskrivelse
•Produktbeskrivning
•Produktbeskrivelse
•Product Description
•Produktbeschreibung
•Tuotekuvaus
•Descripción del producto
•Description du produit
•Descrizione del prodotto
•Productbeschrijving
2•Indhold
•Innehåll
•Innhold
•Content
•Inhalt
•Sisältö
•Contenido
•Contenu
•Contenuto
•Inhoud
3•Samlevejledning
•Monteringsanvisningar
•Monteringsveiledning
•Assembling instruction
•Montageanleitung
•Kokoaminen suuntiin
•Direcciones montaje
•Instructions d’installation
•Istruzioni per l’installazione
•Montagehandleiding

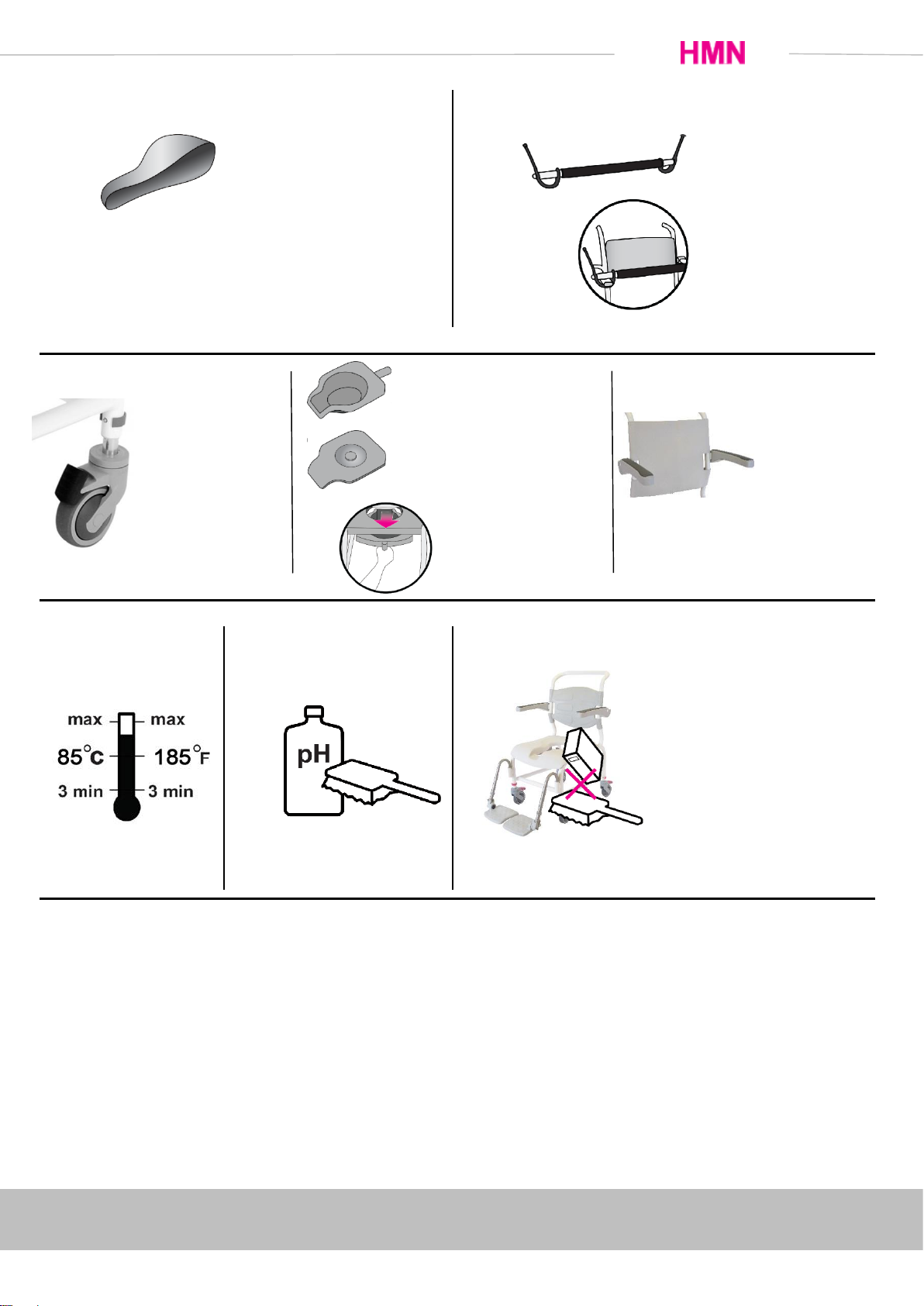

5•Ekstraudstyr
•Tillval
•Valgfrie utstyr
•Accessories
•Zubehör
•Asusteet
•Accesorios
•Accessoires
•Accessri
•Toebehoren
7•Reservedele
•Reservdelar
•Reservedeler
•Spare parts
•Ersatzteile
•Varaosat
•Refacciones
•Pièces de rechange
•Pezzi di ricambio
•Reserve-onderdelen
4•Betjeningsvejledning
•Bruksanvisning
•Bruker veiledning
•User guide
•Bedienungsanleitung
•Käyttöohje
•Instrucciones de uso
•Manuel
•Manuale
•Gebruiksaanwijzing
•Vedligeholdelse/Garanti
•Företrädande/Garanti
•Vedlikehold/Garanti
•Maintenance/Warranty
•Wartung/Garantie
•Huolto/Takuu
•Mantenimiento/Garantia
•Maintenance/Garantie
•Manutenzione/Garanzia
•Onderhoud/Garantie
6
Bade
-/Toiletstol
Dusch
-/ toalettstol
Dusj
-/ toalettstol
Shower
-/ commode chair
Dusch
-/ Toilettenstuhl
Shower
- / lipasto tuoli
Ducha
- / silla con orinal
Douche
- / chaise percée
Doccia
- / sedia comoda
Douche
-/ toiletstoel
www. .dk

1Nielsen Line
Beregnet til brug ved badning/brusning samt ved toiletbesørgelse.
För användning i bad/dusch och toalett.
Beregnet for bruk i bading / dusjing og toalett
Intended for use in bath/showering and toilet.
Für den Gebrauch in Bad / Dusche und Toilette.
Tarkoitettu käytettäväksi kylpy / suihkun ja wc.
Previsto para el uso en el baño / ducha y WC.
Conçu pour une utilisation en salle de bain / douche et WC.
Destinato per l'uso in bagno / doccia e WC.
Bedoeld voor gebruik in bad / douchen en toilet.
HMN - Nielsen LineTM

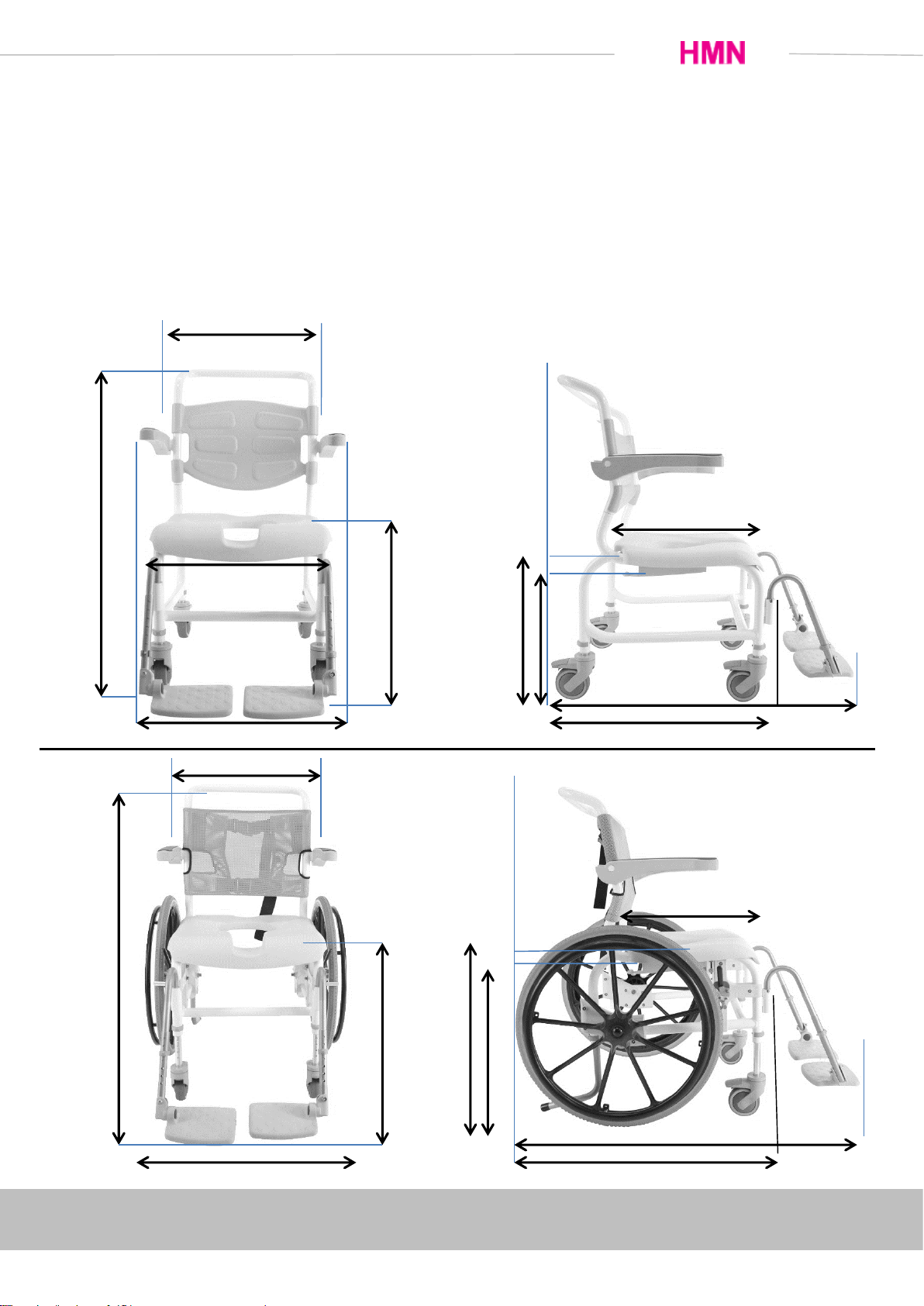

86,5 cm
60 cm
40,5 –52,5 cm
36,5 –48,5 cm
45 cm
48,5 cm
47,5 cm
93 - 105 cm
44,5 –56,5 cm
58 cm
44,5 –56,5 cm
101,5 –107,5 cm
58 cm
47,5 cm
75 cm
49 –55 cm
45 –51 cm
45 cm
101,5 cm
www. .dk

HMN - Nielsen LineTM
Max 150 kg.
•For din sikkerhed
•För din säkerhet
•For din sikkerhet
•For your safety
•Für Ihre Sicherheit
•Oman turvallisuuden
•Para su seguridad
•Pour votre sécurité
•Per la vostra sicurezza
•Voor uw veiligheid
10
cm
Art.
313031 313030 313031 + 313040
= Art. 313036 313030 + 313040 = Art. 313035
ISO
09 12 03 09 12 03 09 12 03 09 12 03
HMI no.
84437 84436 84445 84443
12,6 kg 12,2 kg 18,6 kg 18,2 kg
www. .dk
•Advarsel!
•Varning!
•Forsiktig!
•Warning!
•Warnung!
•For at undgå at stolen ruller eller glider under forflytning, skal alle 4 hjul være låst
•För att undvika att stolen rullar eller glider under förskjutning kommer alla fyra hjulen att låsas
•For å unngå at stol ruller eller glir under forskyvning, vil alle fire hjul låses
•To avoid that the chair rolls or slides during displacement, all four wheels must be locked
•Um zu vermeiden, dass die Stuhlrollen oder Dias beim Verschieben, müssen alle vier Räder gesperrt werden
•Välttää att tuoli rullina tai dioja aikana siirtymä, kaikki neljä pyörää bliver lukittu
•Para evitar rollos silla att o diapositivas durante el desplazamiento, las cuatro ruedas bloqueadas bliver
•Pour éviter att rouleaux de chaise ou de diapositives pendant le déplacement, les quatre roues bliver verrouillés
•Per evitare att sedia rotoli o diapositive durante lo spostamento, tutte e quattro le ruote bloccate bliver
•Om te voorkomen dat de rolstoel rollen of schuiven tijdens het verplaatsen, moeten alle vier de wielen geblokkeerd
•Varoitus!
•Advertencia!
•Avertissement!
•Avvertimento!
•Waarschuwing!
X4
•Stadig risiko ved glat underlag
•Det finns fortfarande en risk med blank yta
•Det er fortsatt en risiko med glatt overflate
•There is still a risk on a smooth surface
•Es gibt immer noch die Gefahr, mit glatter Oberfläche
•On edelleen riski kiiltävä pinta
•Todavía hay un riesgo con superficie lisa
•Il ya toujours un risque avec une surface lisse
•C'è ancora un rischio con superficie liscia
•Er is nog steeds een risico met glanzend oppervlak

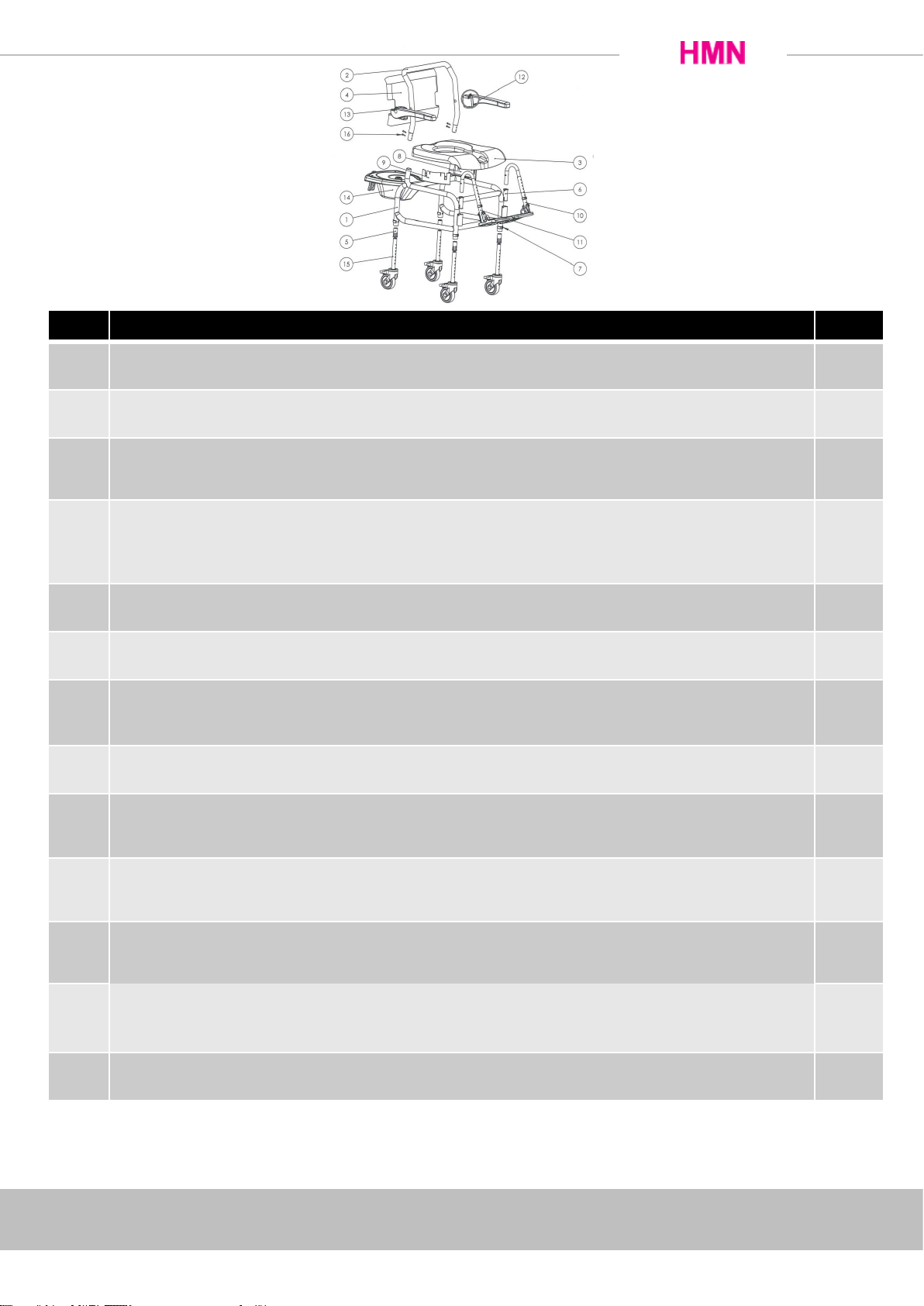

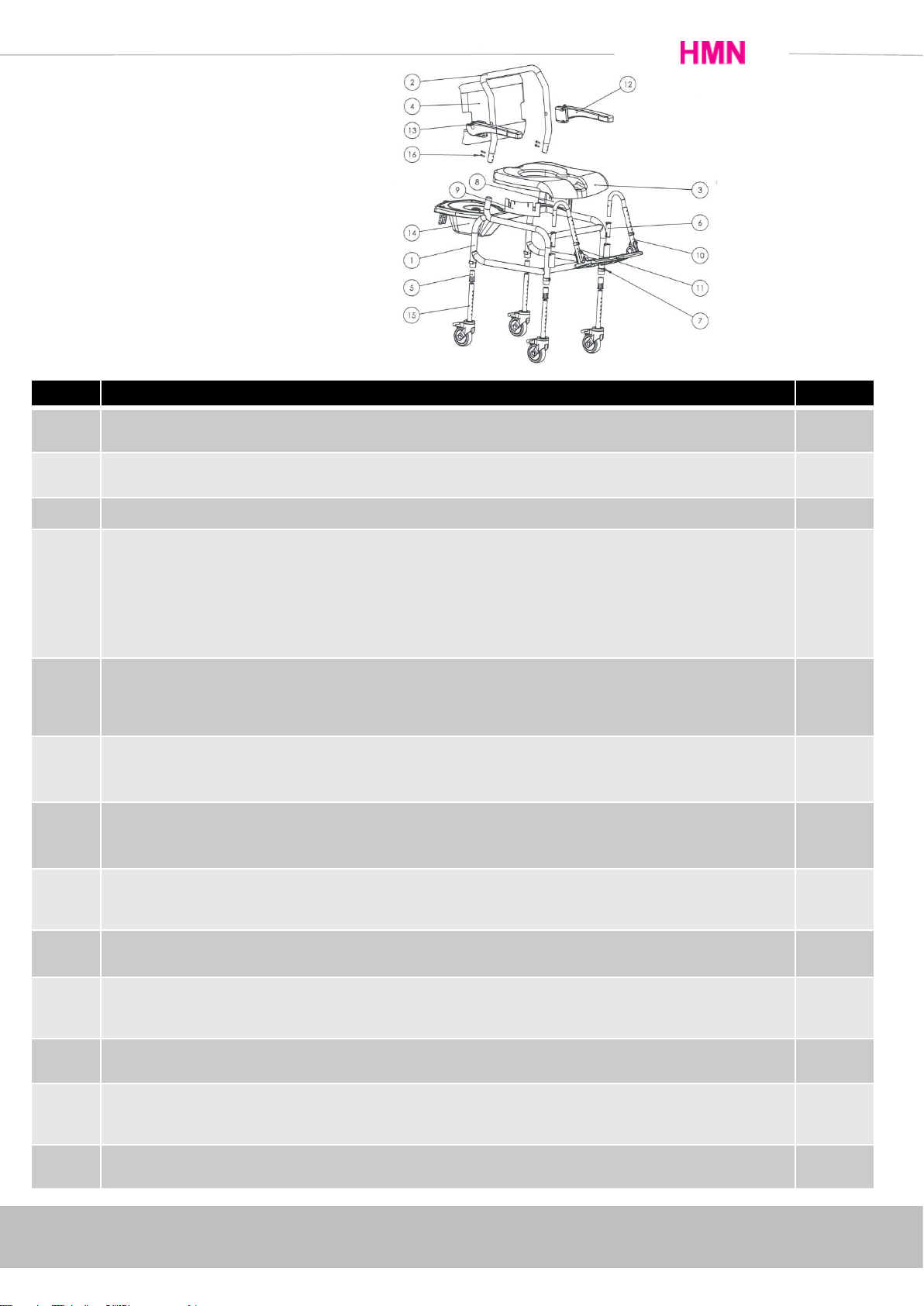

Pos. Produkt/Produkt/Produkt/Product/Produkt/tuote/producto/produit/prodotto/product No.
1 Basis ramme/Grund ram/grunn ramme/Basic frame/Grundrahmen/peruskehyksessä/marco básico/châssis de
base/Frame di base/basisframe
1 pcs.
2 Ryg ramme/ryggstödsramen/ryggrammen/Backrest frame/Rückenlehnenrahmen/selkänojan runko/marco del
respaldo/Cadre du dossier/telaio dello schienale/Leuningbespanning
1 pcs.
3 Sæde/Sits/Sete/Seat/Sitz/Istuin/Asiento/Siège/Sedile/Zitje 1 pcs.
4 art. 313031
Plastryg/Plast ryggstöd/Plastic ryggstøtte/Plastic backrest/Plastik Rückenlehne/muovi selkänoja/respaldo de
plástico/dossier en plastique/schienale in plastica/kunststof rugleuning
art. 313030
Netryg/Netrygg/net ryggstøtte/Netweave backrest/Netz Rückenlehne/net selkänoja/respaldo Net/dossier
net/schienale in rete/Net rugleuning
1 pcs.
5 Bøsninger til teleskopben/Buske för teleskop/Bush for teleskopiske/
Bush for telescopic/Nylon Buchse für Beine/Bush teleskooppi-/Arbusto por telescópica/
Brousse pour télescopique/Cespuglio di telescopico/Bush voor telescopische
(Monteret/monterad/montert/Mounted/montiert/asennettu/Montado/monté/Montato/gemonteerd)
4 pcs.
6 Bøsninger til Fodstøtter/buske för fotstöd/bush for fotstøtte/bush for footrest/Nylon Buchse für Fussstützen/Bush
jalkatuki/Bush para reposapiés/Bush pour repose-pieds/Bush per poggiapiedi/Bush voor voetsteun
(Monteret/monterad/montert/Mounted/montiert/asennettu/Montado/monté/Montato/gemonteerd)
4 pcs.
7 Clips til teleskopben/Clips för teleskopben/Klipp for teleskopben/Clips for telescopic legs/
Clips zur Höheneinstellung / Leikkeet teleskooppijalat/Clips de patas telescópicas/Clips pour les jambes
télescopiques/Clip per gambe telescopiche/Clips voor telescopische benen
4 pcs.
8/9 Spandholder/Hink hållare/bøtte holder/Bucket holder/Halterung für Becken/Alusastiaan/titular del cucharón/Titulaire
du godet/titolare Bucket/emmerhouder
(Monteret/monterad/montert/Mounted/montiert/asennettu/Montado/monté/Montato/gemonteerd)
1 set
10/11 Fodstøtter/Fotstöd/fotstøtte/Footrest/Fussstützen/Jalkatuki/Reposapiés/
Repose-pied/Poggiapiedi/Voetsteun
1set
12/13 Armlæn/Armstöd/Armlene/Armrest/Armlehnen/Käsinoja/Apoyabrazos/Accoudoir/Bracciolo/Armsteun
(Holder er Monteret/ Holder är monterade/Holder er montert/ Holders are mounted/ Halter montiert werden/
Pitimen/ Se montan Holder/ Titulaire sont montés/ Holder sono montati/ Houder zijn gemonteerd)
1 set
14 Spand/Hink/Bøtte/Bucket/Becken/ämpäri/Bucket/seau/secchio/Bucket
Tilbehør/ tillbehör/tilbehør/Accessories/Zubehör/tarvikkeet/Accesorios/accessoires/ accessori/Toebehoren
-
15 Teleskopben med hjul/Teleskop ben med hjul/Teleskopiske ben med hjul/Telescopic legs with wheels/Teleskopbein
mit Rad/Teleskooppijalkaa pyörät/Patas telescópicas con ruedas/Pieds télescopiques avec roues/Gambe telescopiche
con ruote/Telescopische poten met wielen
4 pcs.
16 Skruer til ryglæn/Skruvar för ryggstöd/Skruer for rygg/Screws for backrest/Schrauben für Rückenlehne /Ruuvit
selkänojan/Tornillos para el respaldo/Vis pour dossier/Viti per schienale/Schroeven voor rugleuning
4 pcs.
HMN - Nielsen LineTM
2•Indhold
•Innehåll
•Innhold
•Content
•Inhalt
•Sisältö
•Contenido
•Contenu
•Contenuto
•Inhoud
www. .dk

2•Indhold
•Innehåll
•Innhold
•Content
•Inhalt
•Sisältö
•Contenido
•Contenu
•Contenuto
•Inhoud

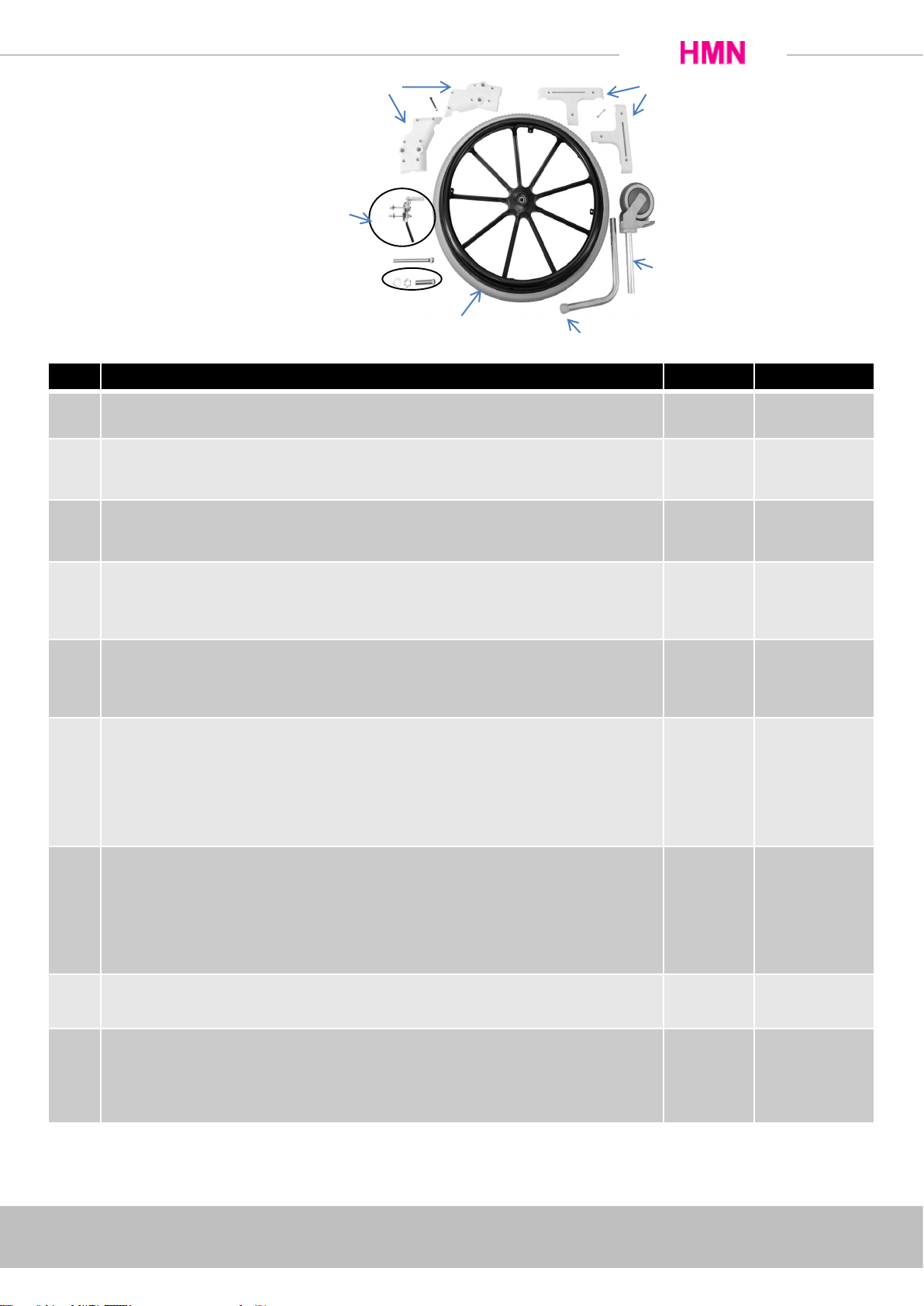

Pos. Produkt/Produkt/Produkt/Product/Produkt/tuote/producto/produit/prodotto/product No.
1 Drivhjul/Drivhjul/Drivhjul/Selfpropelled Wheel/Antriebsrad/Takapyörä/Rueda trasera/roue
arrière/ruota posteriore/achterwiel
2 pcs.
2 Bøsning til drivhjul/buske för drivhjulet/ bush for bakhjulet/ bush for Selfpropelled wheel/ Buchse für
Antriebsräder/ pensas Takapyörä/ arbusto de rueda trasera/ brousse pour roue arrière/ boccola per
ruota posteriore/ bush voor achterwiel
2 set.
3 Quick release aksel/ Quick release axel/ Quick release akselen/ Quick release axle/Quick release
Achse/ Pikakiinnitysakseli/ Eje de liberación rápida/ Essieu à dégagement rapide/ Asse a sgancio
rapido/ Snelspanneras
2 pcs.
4 Bremser inkl. beslag/ Bromsar inkl. parentes/ Bremser inkl. brak/ Brakes incl. Brackets/ Bremsen inkl.
Montagesatz / Jarrut ml. Suluissa/ Frenos incl. Soportes/ Freins incl. Supports/ Freni incl. Staffe/
Remmen incl. haakjes
2 set.
5 Holdere for drivhjul /Hållare för Drivhjul/Holdere for Drivhjul/Holders for Selfpropelled wheel/
Halterung für 24” Antriebsräder/Pidikkeet Takapyörä/Soportes para Rueda trasera/Les titulaires de la
roue arrière/Supporti per ruota posteriore/Houders voor Achterwiel
2 set.
6 Skruer/bolte for holdere til drivhjul/Skruvar för hållare för Drivhjul/Skruer til holdere for
Drivhjul/Screws for holders for Selfpropelled wheel/Schrauben für 24” Antriebsradhalterung /Ruuvit
pidikkeet Takapyörä/Tornillos para titulares de Rueda trasera/Vis pour les détenteurs de la roue
arrière/Viti per supporti per ruota posteriore/Schroeven voor houders voor Achterwiel
12 pcs.
7 Holdere for bremser/Hållare för bromsar/Holdere for bremser/Holders for brakes/Halterung für
Bremsen/Haltijat jarruja/Los titulares de los frenos/Les titulaires de freins/Supporti per freni/Houders
voor remmen
2 set.
8 Skruer for holdere til bremser/Skruvar för hållare för bromsar/Skruer til holdere for bremser/Screws
for holders for brakes/Schrauben für Halterung der Bremsen/Ruuvit haltijat jarruja/Tornillos para los
titulares de los frenos/Vis pour les détenteurs de freins/Viti per supporti per i freni/Schroeven voor
houders voor remmen
6 pcs.
9 125mm. - Hjul/Hjul/Hjul/Wheel/Rad/Pyörä/Rueda/Roue/Ruota/Wiel 1 pcs.
10 Anti-tip sikring/Tippskydd/Tippebeskyttelse/Anti-tip protection/Anti-Kipp-Sicherung /Anti-kärki
suojaa/Protección anti-vuelco/Protection anti-basculement/Protezione anti-
ribaltamento/Bescherming anti-tip
2 pcs.
HMN - Nielsen LineTM
1
4
5 7
10
9
68
2
3
Art. 313040
www. .dk

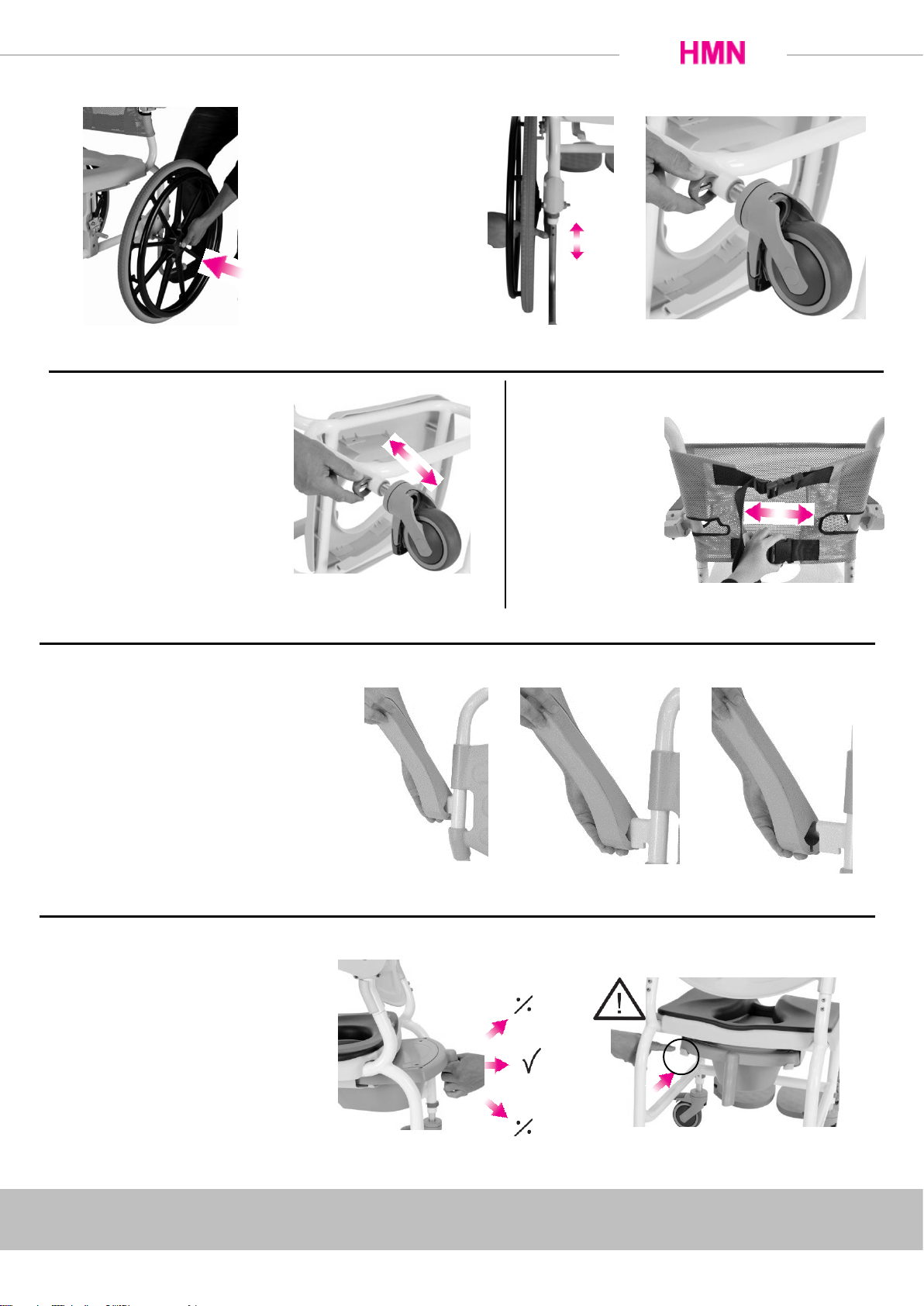

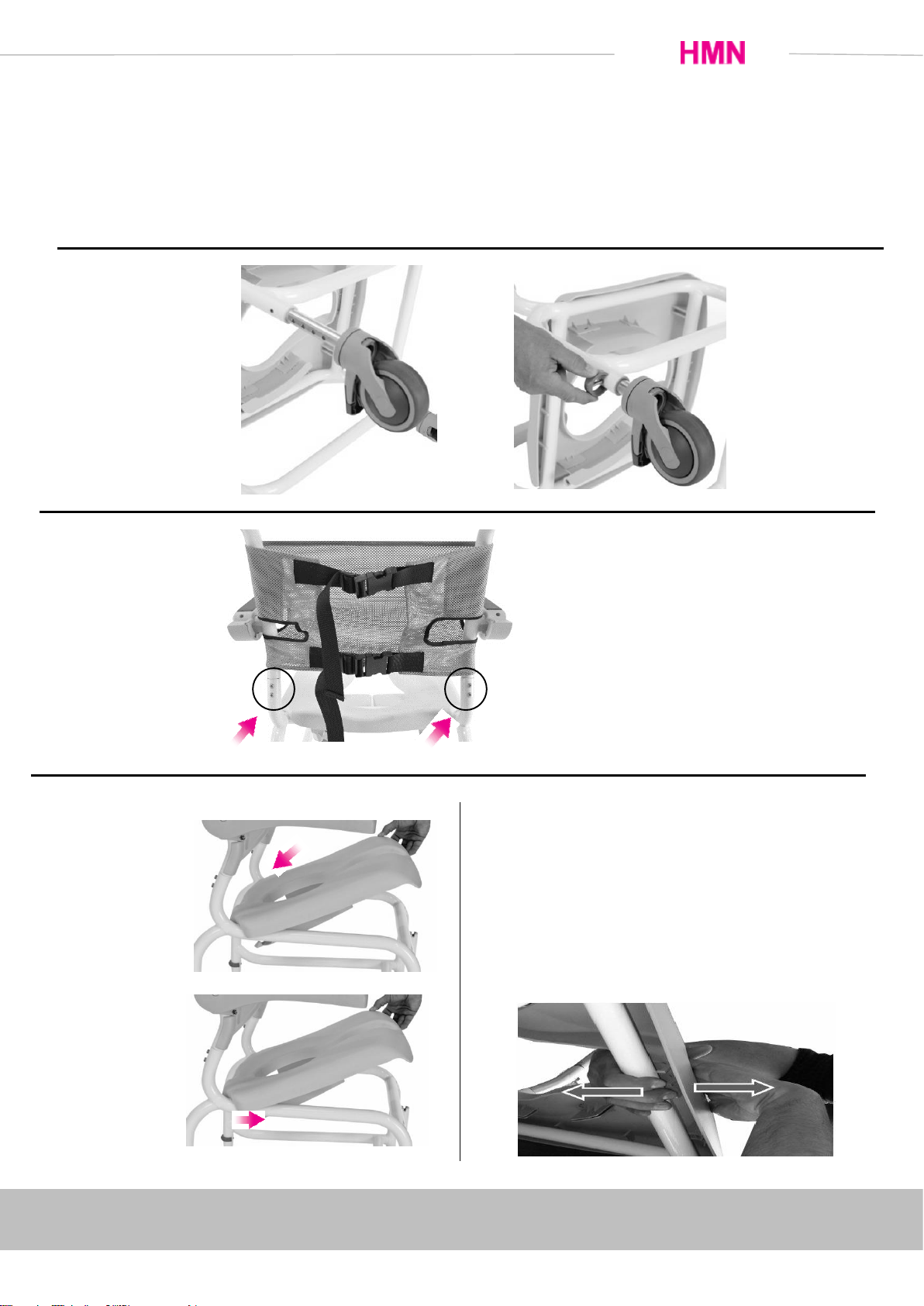

•Montering:
•Montage:
•Montering:
•Mounting:
•Montage:
•Hjul
•Hjul
•Hjul
•Wheels
•Räder
•Pyörät
•Ruedas
•Roues
•Route
•Wielen
•Rygstel
•Rygstödsramen
•Ryggramme
•Back fame
•Rückenrahmen
•Selkänojan Runko
•Marco Volver
•Cadre Retour
•Telajo Posteriore
•Achterkader

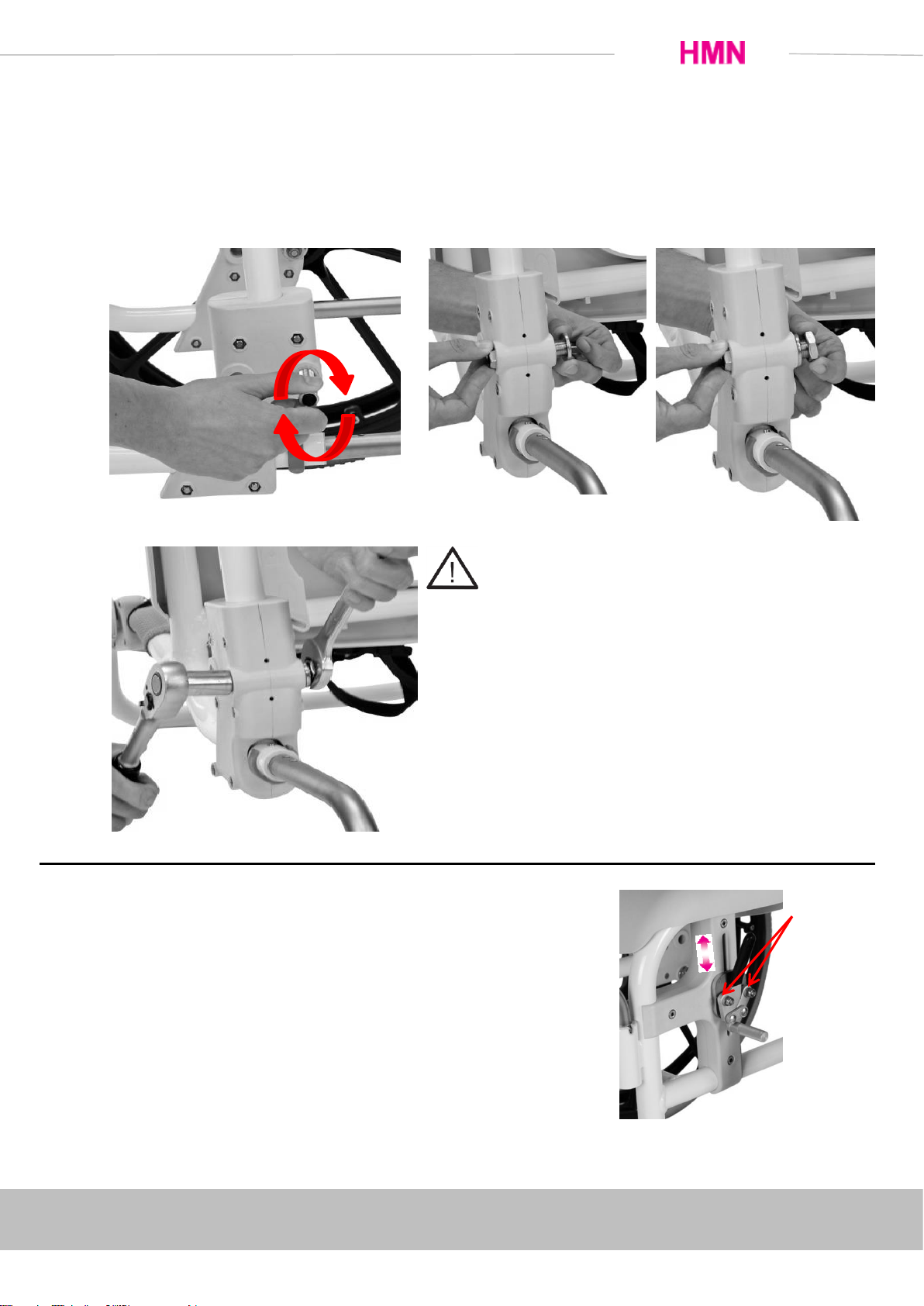

•Skruer efterspændes efter 30 dage
•Dra åt skruvarna efter 30 dagar
•Stram boltene etter 30 dager
•Re-tighten bolts after 30 days
•Schrauben nachziehen nach 30 Tagen
•Kiristä pultit 30 päivän jälkeen
•Vuelva a apretar los tornillos después de 30 días
•Resserrer les boulons après 30 jours
•Re-stringere i bulloni dopo 30 giorni
•Natrekken bouten na 30 dagen
2 x 2 x
•Sæde
•Sits
•Sete
•Seat
•Sitz
•Istuin
•Asiento
•Siège
•Sedile
•Zitje
HMN - Nielsen LineTM
3
•Kiinnitys:
•Montaje:
•Montage:
•Montaggio:
•Montage:
www. .dk
•Træk sædet frem
•Dra fram sitsen
•Trekk setet frem
•Pull the seat forward
•Ziehen Sie den Sitz nach vorne
•Vedä istuinta eteenpäin
•Tire el asiento hacia adelante
•Tirer le siège vers l'avant
•Tirare il sedile in avanti
•Trek de zitting naar voren
1
23

.dk
www.
HMN - Nielsen LineTM
3

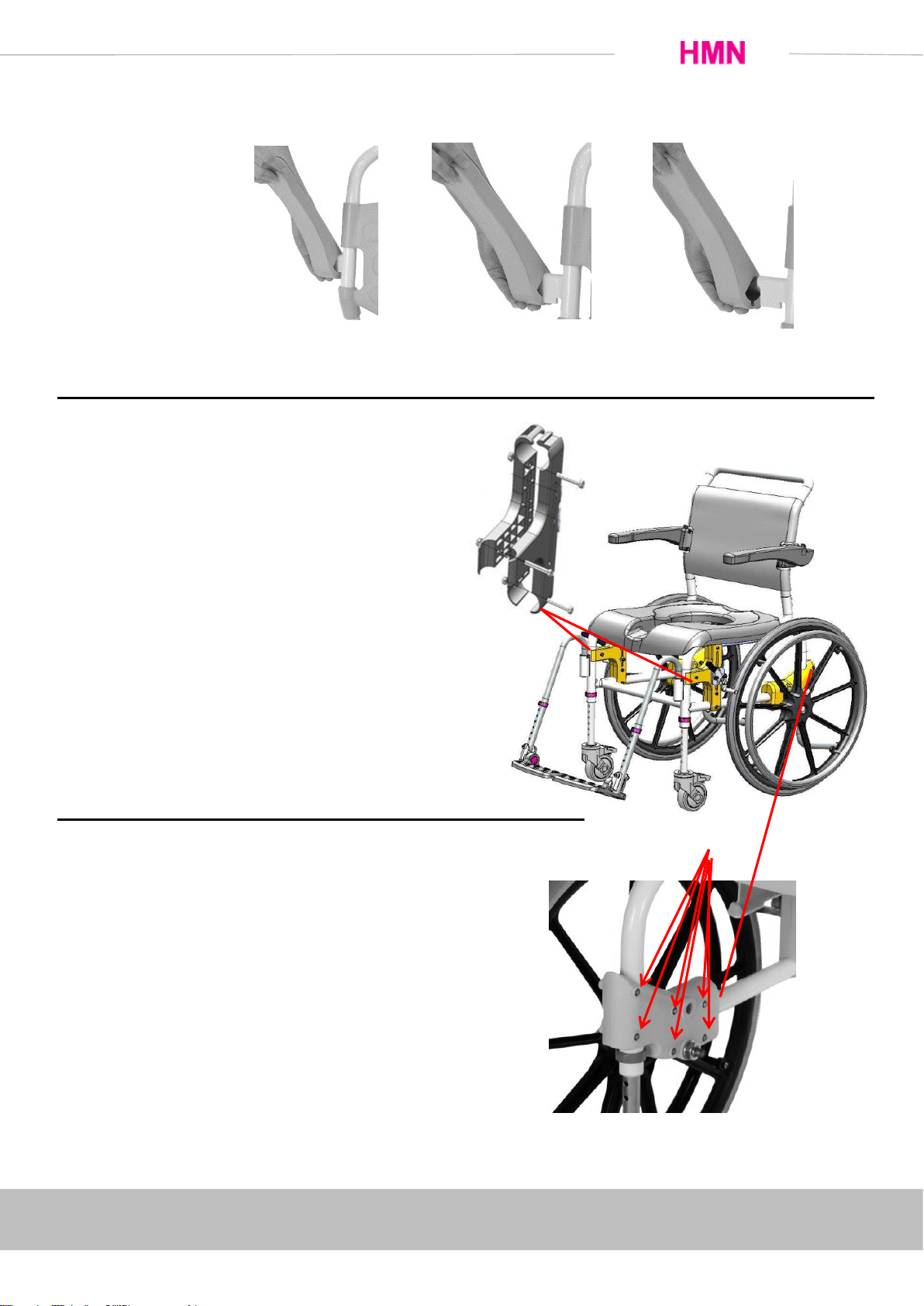

Art. 313031 + 313040 = 313036
Art. 313030 + 313040 = 313035
Monter holdere for bremse (2 x 3 skruer)
Montera fästena för broms (2 x 3 skruvar)
Fest brakettene for bremse (2 x 3 skruer)
Mount the brackets for brakes (2 x 3 screws)
Montieren Sie die Halterung der Bremsen (2 x 3 schrauben)
Mount suluissa jarru (2 x 3 ruuvit)
Monte los soportes de freno (2 x 3 tornillos)
Monter les supports de frein (2 x 3 vis)
Montare le staffe per freni (2 x 3 viti)
Monteer de beugels voor rem (2 x 3 schroeven)
Monter holdere for drivhjul (2 x 6 skruer)
Montera fästena för drivhjul (2 x 6 skruvar)
Monter braketten for drivhjulene (2 x 6 skruer)
Mount the brackets for selfpropelled wheels (2 x 6 Screws)
Montieren Sie die Halterung der Antriebsräder (2 x 6 schrauben)
Mount suluissa Kumipäällysteinen pyörät (2 x 6 ruuvit)
Monte los soportes para las ruedas autopropulsadas (2 x 6 tornillos)
Monter les supports de roues automotrices (2 x 6 vis)
Montare le staffe per ruote semoventi (2 x 6 viti)
Monteer de beugels voor zelfrijdende wielen (2 x 6 schroeven)
2 x
•Armlæn
•Armstöd
•Armlene
•Armrest
•Armlehne
•Käsinoja
•Apoyabrazos
•Accoudoir
•Braccido
•Armsteun

Monter bremser / juster (2 x 2 skruer)
Montera bromsar / justera (2 x 2 skruvar)
Monter bremsene / juster (2 x 2 skruer)
Mount the brakes / adjust(2 x 2 screws)
Montieren Sie die Bremsen und richten sie aus (2 x 2 schrauben)
Mount jarru / säädä (2 x 2 ruuvit)
Montar los frenos / ajustar (2 x 2 tornillos)
Monter les freins / ajuster (2 x 2 vis)
Montare i freni / regolare (2 x 2 viti)
Monteer de remmen / aanpassen (2 x 2 schroeven)
2 x
Monter bøsning
Montera bussning
Monter foring
Mount the bush
Montieren der nylon Buchse
3Mount jarru holkki
Montar los buje
Monter les bushing
Montare i boccola
Monteer de bushing
1 2 3
4
HMN - Nielsen LineTM
www. .dk
•Overspænd ikke!
•Inte åt för hårt!
•Ikke stram for hardt!
•Do not over tighten!
•Nicht zu fest anziehen!
•Älä kiristä liikaa!
•No apriete demasiado!
•Ne pas trop serrer!
•Non serrare eccessivamente!
•Niet te vast aandraaien!

www. .dk
4
•Højde indstilling
•Höjdjustering
•Høydejustering
•Height adjustment
•Höhenverstellung
•Korkeudensäätö
•Ajuste de altura
•Réglage de la hauteur
•Regolazione in altezza
•Hoogteverstelling 4 x
•Brug / afmontering af armlæn
•Använd /Ta bort Armstöd
•Bruk / fjerne armlenene
•Use / removing the armrests
•Nutzung / Entfernung der Armlehnen
•Käytä / poistaminen käsinojat
•Uso / Extracción de los apoyabrazos
•Utilisation / Retrait des accoudoirs
•Utilizzare / Rimozione dei braccioli
•Gebruik / Verwijderen van de
armleuningen
•Netryg
•Netrygg
•Netryggstøtte
•Netweave backrest
•Netz Rückenlehne
•Net selkänoja
•Respaldo net
•Dossier net
•Schienale in rete
•Net rugleuning
•Betjening af spand
•Bruk av hink
•Bruk av bøtte
•Operation of bucket
•Nutzung des Eimers
•Toiminta ämpäri
•Operación de la cuchara
•Opération de seau
•Funzionamento di benna
•Werking van bucket
HMN - Nielsen LineTM
•Tryk for montering
•Tryck för montering
•Trykk for montering
•Press for mounting
•Drücken Sie für die Montage
•Paina asennusta varten
•Prensa para el montaje
•Appuyez sur pour le montage
•Premere per il montaggio
•Druk voor het monteren

www. .dk
4

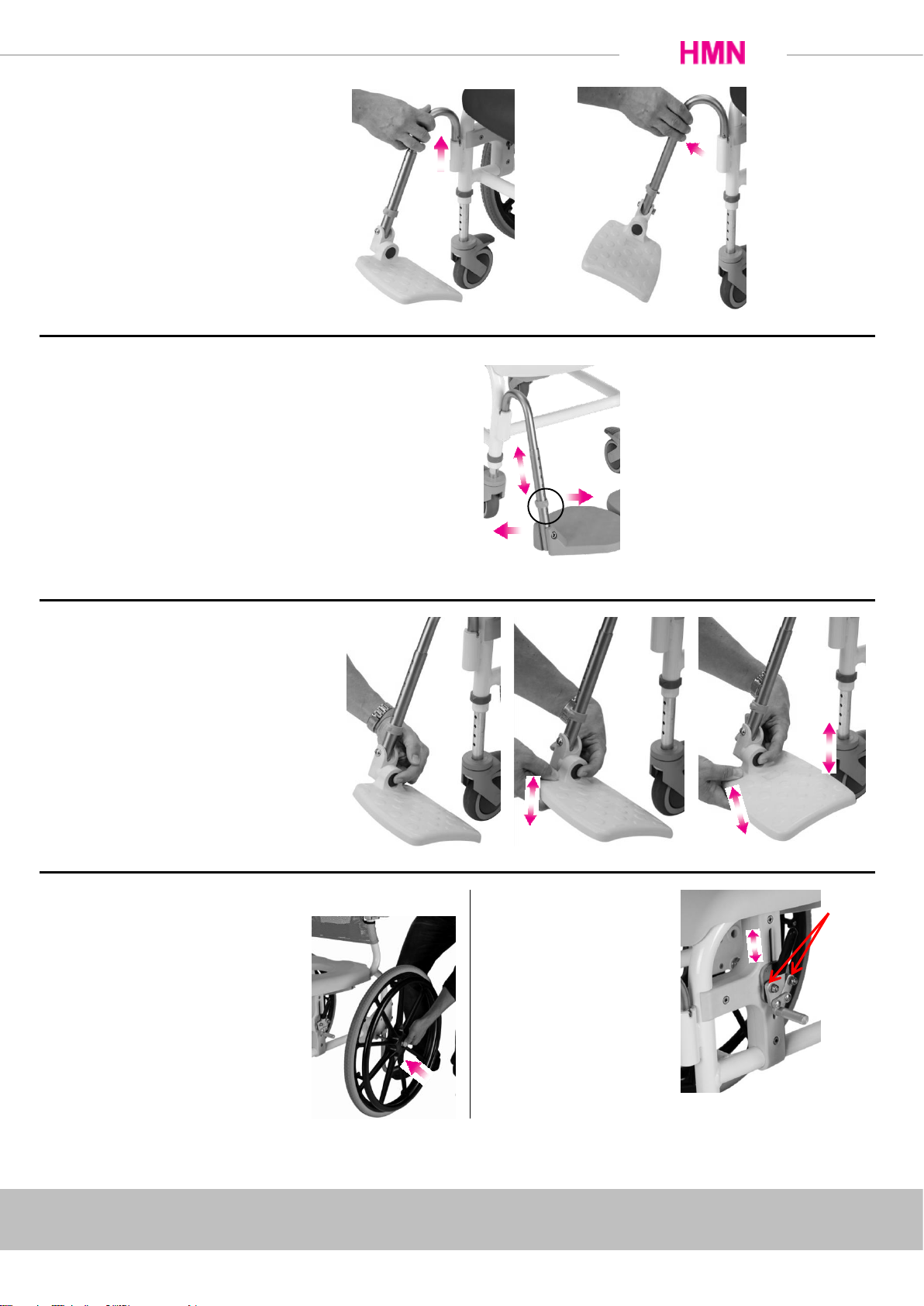

•Højdejustering af fodstøtter
•Höjdställning av benstöd
•Høydejustering av fotstøttene
•Adjusting footrests in height
•Höhenverstellbare Fuβstützen
•Korkeus säädettävissä
•Altura ajustable
•Réglable en hauteur
•Regolabile in altezza
•In hoogte verstelbare
HMN - Nielsen LineTM
1
2
•Vinkeljustering af fodstøtter
•Vinkeljustering av fotstöd
•Vinkel innstilling av fotstøtte
•Angle adjustment of the footrests
•Winkeleinstellung der Fußstützen
•Kulman säätö jalkatuet
•Ajuste del ángulo de los reposapiés
•Réglage de l'angle des repose-pieds
•Regolazione dell'angolazione delle
pedane
•Hoek aanpassing van de voetsteunen

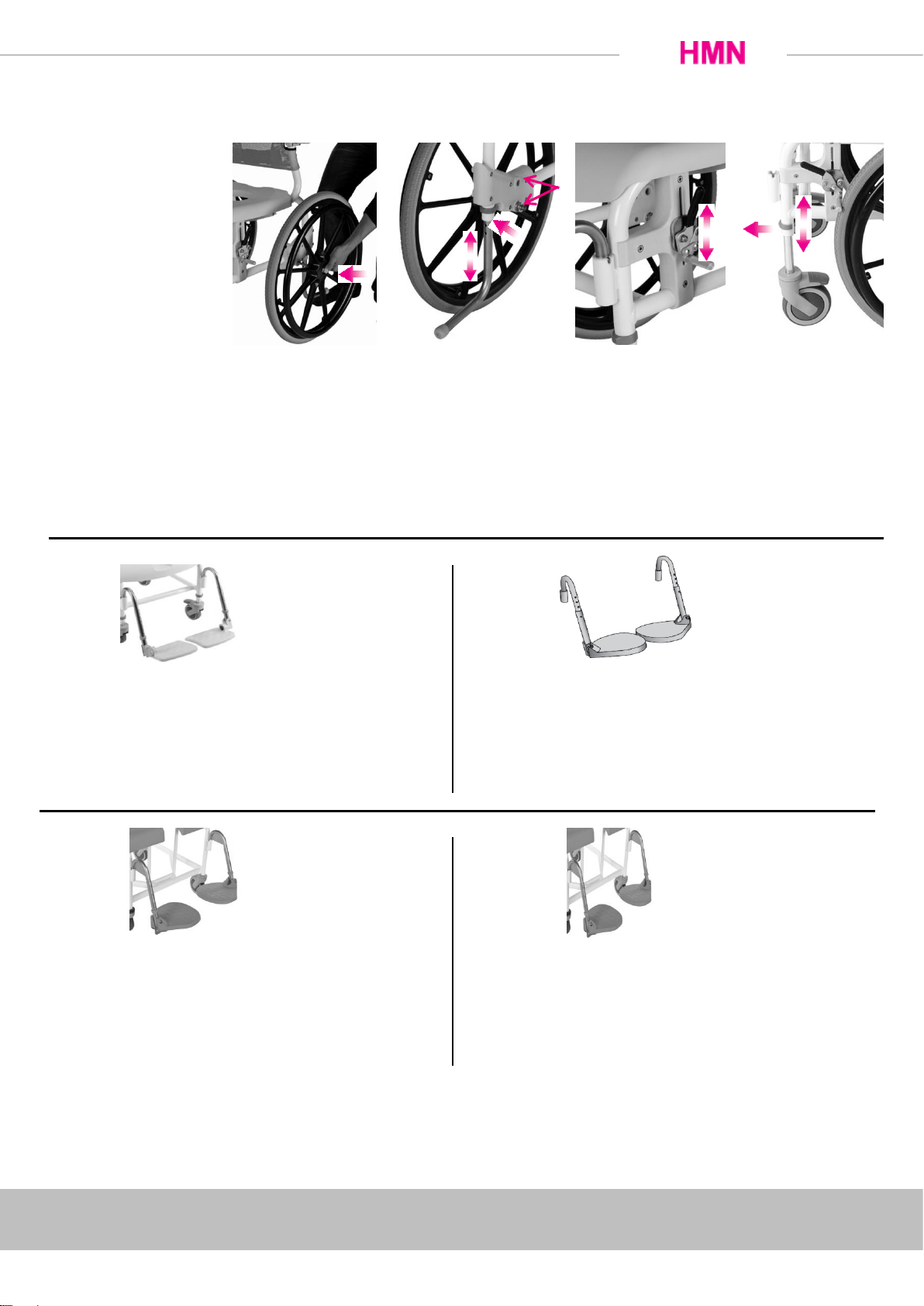

•Afmontering Drivhjul
•Ta bort drivhjulet
•Fjerne drivhjulet
•Removing the selfpropelled wheel
•Entfernung der 24” Antriebsräder
•Takapyörän irrotus
•Extracción de la rueda trasera
•Dépose de la roue arrière
•Rimozione della ruota posteriore
•Het achterwiel te verwijderen
•Justering bremse
•Bromsjustering
•Etterjustering av brems
•Adjusting brake
•Einstellen der Bremse
•Säätämällä jarru
•Freno de ajuste
•Frein de réglage
•Freno di regolazione
•Het aanpassen van de rem
2 x
•Betjening af fodstøtter
•Bruk av fotstöd
•Bruk av fotstøtte
•Operation of footrest
•Bedienung der Fuβstützen
•Toiminta lepuutustukea
•Operación de foodrest
•Opération de foodrest
•Funzionamento di foodrest
•Werking van foodrest
