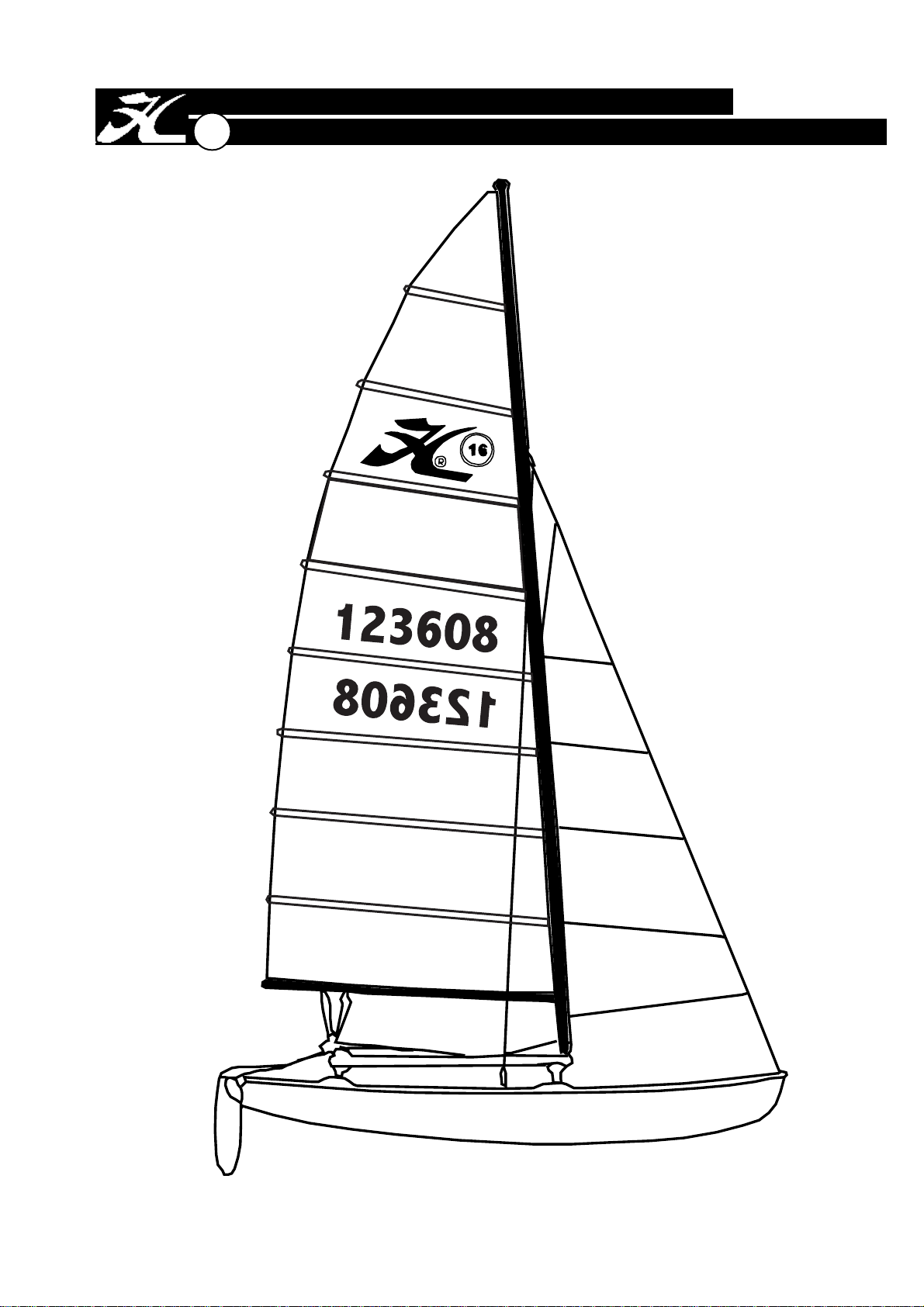

Hobie 16 User manual

1
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]
16 Illustrated Part Guide -Explosionszeichnung
Eclaté des pièces détachées
Last up-date : March 2005

2
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]
18 - Embout noir/Black stripe end cap/Dekorstreifen schwarz :
99056051 : arrière droit ou avant gauche/rear right or front left/hinten rechts oder vorne links
99056099 : arrière gauche ou avant droit/rear left or front right/hinten links order vorne rechts
19 - 17056081: Bande Molokai coque/Molokai hull strip/Klebeband Molokai für Rumpf (cm)
18
19

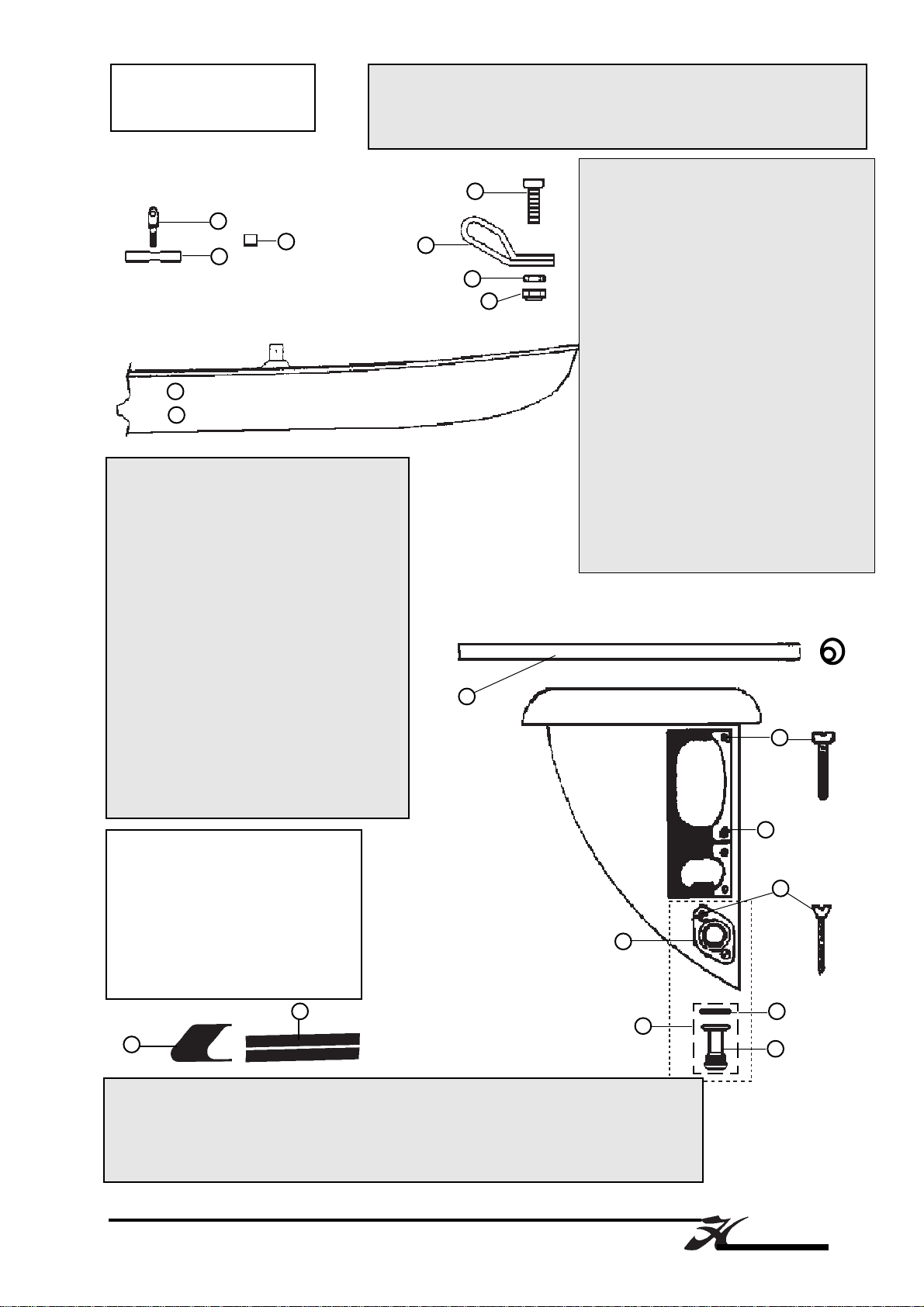

HC 16
Coque/Hull/Rumpf
11- 99220855 : Vis TC fémelot
(x10) Screw TC stainless
Schraube Heckbeschlag
12- 16056005 : Fémelot + entretoises
Gudgeon + bushings
Ruderbeschlag
13- 99220845 : Vis bouch.vidange
(x10) Screw drain plug
Schraube Ablasschraube
14- 99056012 : Platine bouch.vidange
Drain plate
Platte Ablasschraube
15- 99220048 : Joint de vidange
(x10) Drain gasket
Dichtung Ablasschraube
16- 99056232 : Bouchon de vidange
(x10) Drain Plug
Ablasschraube
17- 99220043 : Joint + bouchon
(x10) Drain plug + gasket
Ablasschraube + Dichtung
16
15
14
13
12
11
9
8
7
6
5
4
3
2
1
17
8 - droite/right/rechts 9 - gauche/left/links
Std 16056102 16056101
Easy/Club 16056130 16056120 (renforcé/reinforced)
LE 16056170 16056160
10
1- 16056029 : Vis cadène hauban
(x4) Anchor pin
Schraube Püttingeisen
2- 16056059: Support de hauban
Anchor bar
Püttingeisen
3- 14056008: Sceau PVC
Foam plug
Mastabdichtung PVC
4- 99220950 : Vis TCL 8x40
(x10) Screw TC
Schraube
5- 16056022: Ferrure étai
Bow tang
Bugbeschlag
6- 99056235 : Ecrou nylon safran
(x10) Rudder nylon nut
Nylon Mutter Ruderblatt
7- 99056239 : Ecrou indessérable
(x10) Nylstop nut
Selbstsichernde Mutter
10- 16080345 : Aiguillot .+ anneau brisé
(x10) Rudder pin + split ring
Ruderbolzen + ring Splint
Sac Accastillage/Rig bag/Takelagesach
HC16 Easy = 16080290
HC16 classic = 16080300
HC16 Club = 16080301
HC16 Race = 16080302
Jeu de câbles/Cable set/Käbelsatz
HC16 classic = 16080500
HC16 race = 16080503
Sac de cordages/Rope bag/Leinensack
HC16 Classic/Easy = 16070000
HC16 ace = 16070020

3
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]
1 - Néoprène anti-dérapant / Anti skid neoprene / Neopren-Antirutsch-Belag
99506151 (x10)
99506030 (x20)
99506090 (x50)
99506091 (x100)
99506092 (x4 +colle/glue/Klebstoff)
1

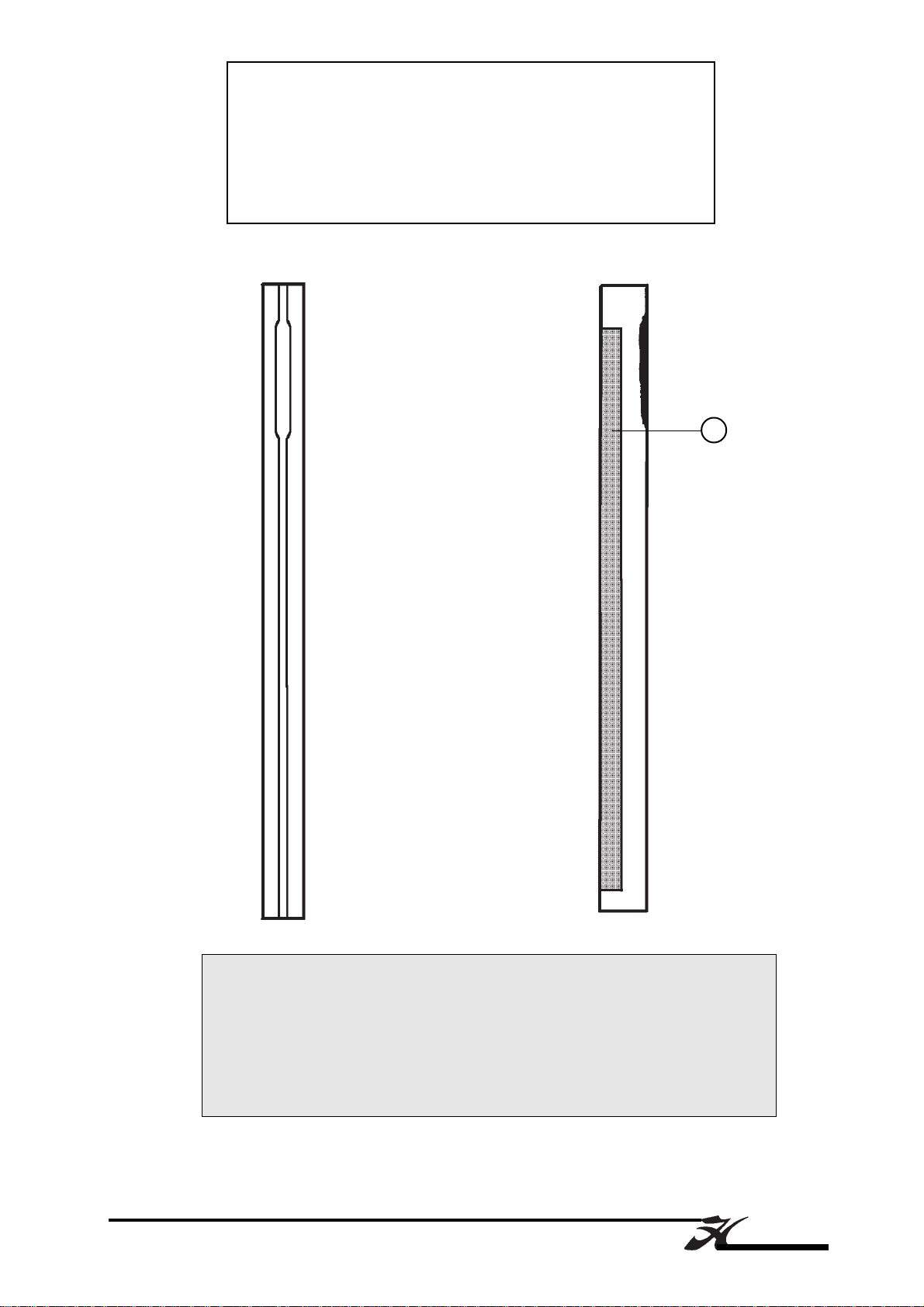

HC 16
Barre latérale & néorpène
Sidebar & neoprene
Seitenholm & Neopren
16062401 (LE) (+ neoprene)
16062400 (STD) (sans néoprène - w/o neoprene

4
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]

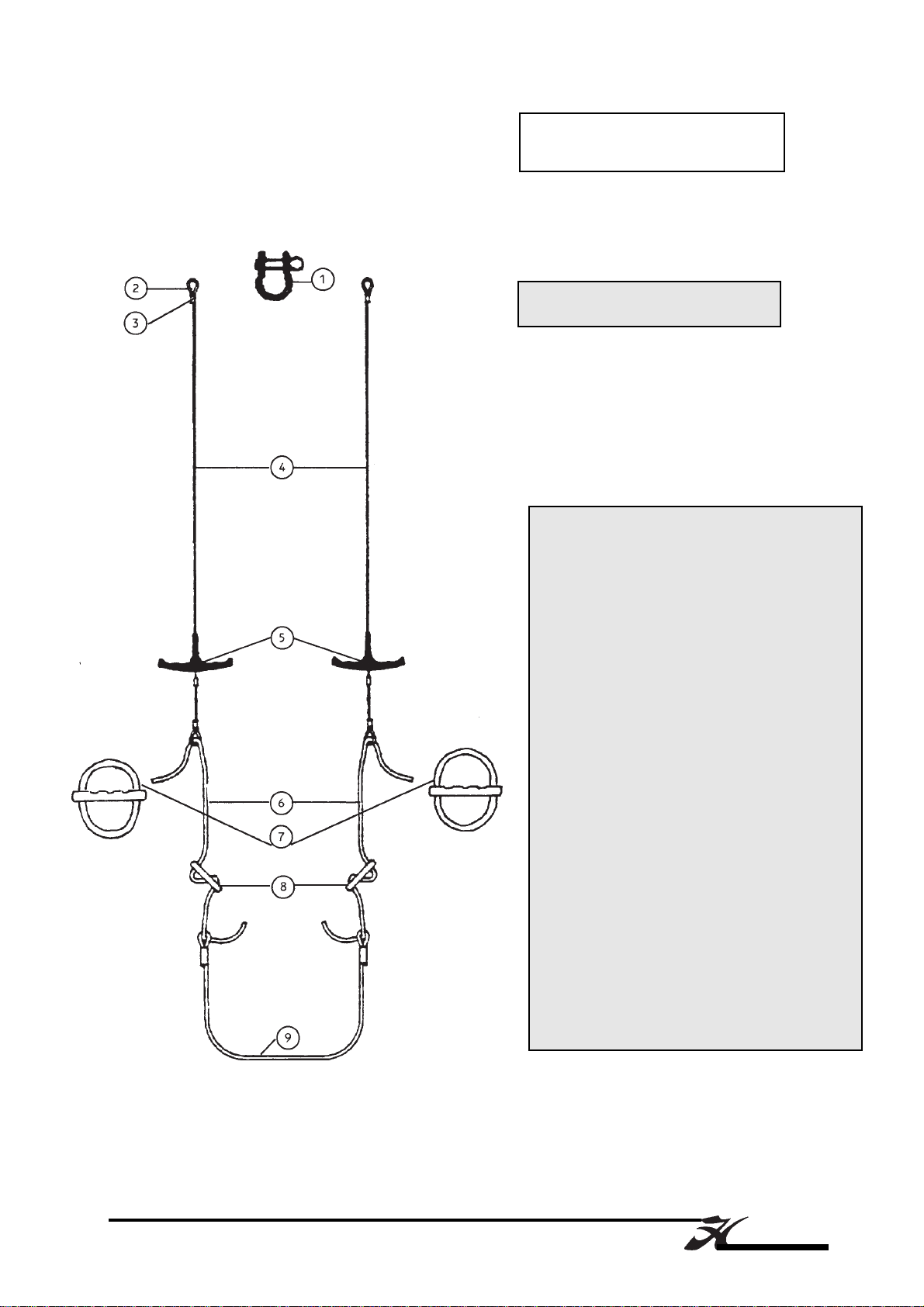

HC 16
Trapèze/Trapeze/Trapez
1- 99220210 (x10) Manille lyre 8 mm
Shackle 8 mm
Mastschäkel 8 mm
2- 99300058 (x10): Cosse
Thimble
Kausch
3- 99300126 (x10): Manchon D2,5
Sleeve
Hülse
4- 16080557: Cable trapeze
Trapez wire
Trapezkabel
5- 16080552: Poignée trapèze
Trapeze handle
Trapezgriff
6- 16080554: Cordage de réglage
Trapeze line
Trapezleine
7- 99500031 (x10) Poignée J&H
Handle J&H
Griff J&H
8- 18060314 (x10): Double anneau
Rope lock
Trapezstopper
9- 99056260 (x10): Sandow de trapèze
Trapeze shock cord
Gummistrop Trapez
TRAPEZE KIT : 16080551 LE

5
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]
HC 16
Haubans/Shrouds/Wanten
1
2
3
4
5
6
7
9
5
6
8
5
6
1-99220210 (x10): Manille Lyre 8mm
Shackle 8 mm
Mastschäkel 8 mm
2- 16080560: Hauban
Shroud
Want
3-99300141 (x10): Manchon D4
Sleeve
Hülse
4- 99300058 (x10): Cosse std
Thimble
Kausch Std
5- 99056230(x10): Axe percé lat.ridoir
Clevis pin
Bolzen für Wanteisen
6- 99220230 (x10): Anneau brisé
Split ring
Ringsplint
7- 99220650 (x5): Latte universelle ridoir
Stay adjuster
Wanteisen
8- 16060313 (x10): Chape de hauban
Toggle
Wanten Toggle
9- 99500369 (x10):Protège lattes ridoires
Shroud adjuster cover
Wantenschutz

6
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]
1- 16060525: Etai cable + estrope
Forestay + pigtail
Vorstag Kabel + Pigtail
2- 99300141: Manchon D4
(x10) Sleeve
Hülse
3- 99300058 (x10): Cosse std
Thimble
Kausch std
4- 99220660 (x10): Manille lyre 4mm
Shackle 4 mm
Schäkel 4 mm
5- 16080515: Poulie drisse foc (grande)
Jib Halyard block (large)
Fockfallumlenkblock gross
6- 16080540: Cordage drisse de foc
Jib halyard rope
Fockfall-Leine
7- 16080516: Poulie drisse foc (petite)
Jib halyard block (small)
Fockfallumlenkblock klein
8- 99220230 (x10):Anneau brisé
Split ring
Ringsplint
9 - 99056230 (x10): Axe percé
Clevis pin
Bolzen für Locheisen
10- 99220650 (x5): Latte ridoir universelle
Stay adjuster
Locheisen
11- 99220665 (x10): Manille lyre 6mm
Shackle 6 mm
Schäkel 6 mm
12- 16080570: Bride
Bridle
Hahnepot
HC 16
Etai, drisse de foc, bride
Forestay, jib halyard, bridle
Vorstag, Fockfall, Hahnepot
1
1
2
34
5
6
7
4
9
8
10
2
311
12

7
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]
HC 16
Câbles + enrouleur
Cables + jib furler
Käbel + Rollerfocksystem
Foc
Jib
Fock
1 - 16080514 : Estrope + émerillon
Pigtail + swivel
Pigtail komplett
2 - 18060590 : Pivot étai de foc
Forestay swivel
Fockvorstagwirbel
3 - 99220665 : Manille lyre D6
(x10) Shackle D6
Schäkel D6
4 - 99056230 : Axe percé
(x10) Clevis pin drilled
Bolzen gebohrt
5 - 99220230 : Anneau brisé
(x10) Split ring
Ringsplint
6 - 21060150 : Enrouleur
Jib furling assy
Fockroller
7 - 16080571 : Bride enrouleur
Bridle
Hahnepot
8 - 99500415 : Taquet coinceur trav.AV
Jam cleat front crossbar
Klemme Vorderholm
16070340
Kit enrouleur de foc
Jib furling assembly
Fockroller Kit
Haubans/Shrouds/Wanten
2
3
6
77
Cable trapèze/Trapeze wire
Trapezkabel
1
8
4
5
4
OPTION

8
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]
1
2
3
4
56
7
8
10
9

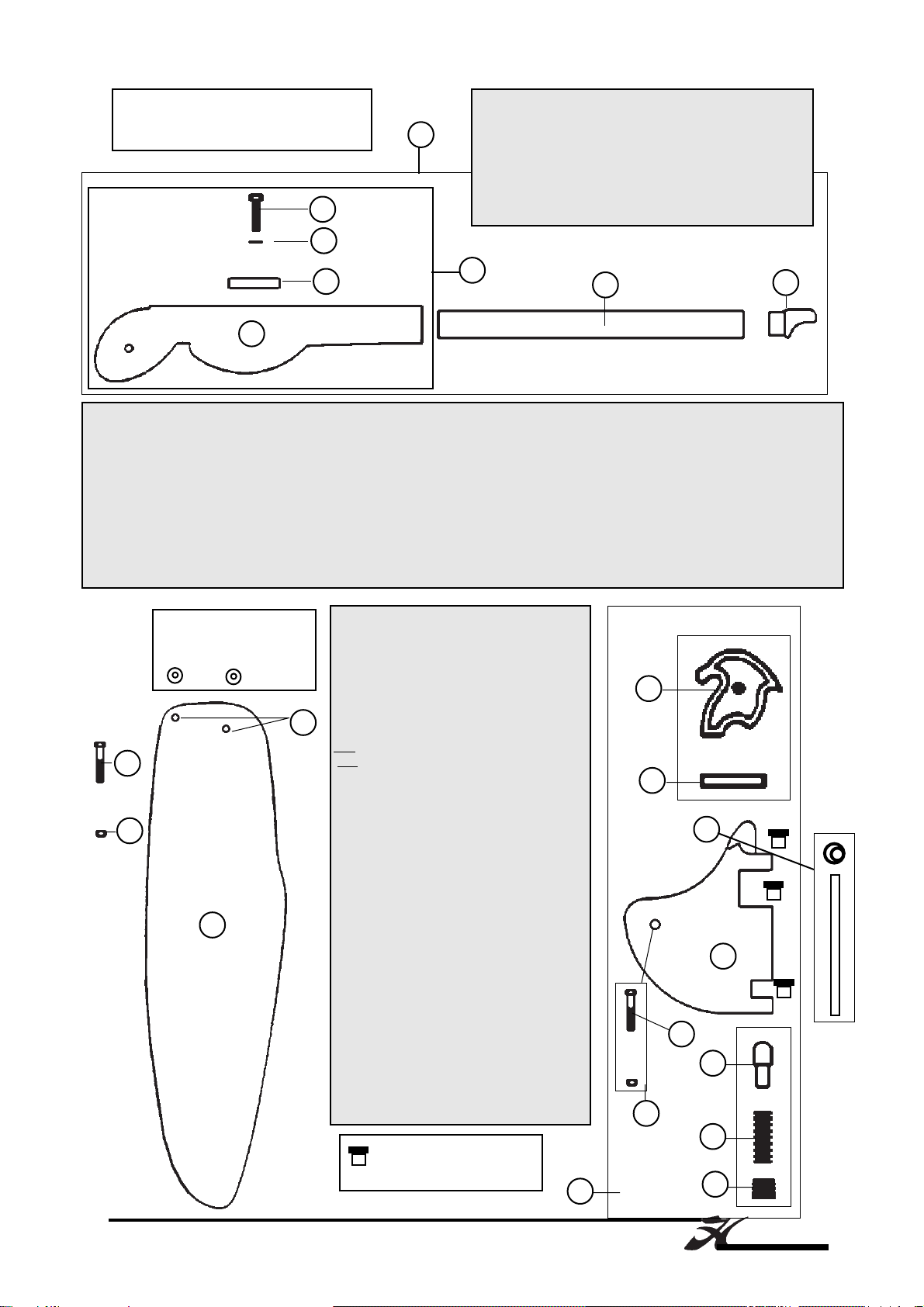

HC 16
Safran/Rudder/Ruderblatt
GOUVERNAIL STD / RUDDER ASSEMBLY STD
RUDER KOMPLETT STD
20
13
11
12
18
15
16
17
8
7
14
12 - 99220620 (x10) : Goupille élastique
Rudder cutter pin
Sprengbolzen
13 - 14000155 : Casting inférieur nu
Lower casting
Ruderkopf
14- Aiguillot + anneau brisé/Rudder pin + split
ring/Ruderbolzen + Ringsplint :
Alu : 16080345 (x10)
Inox : 16070370 (x10)
15 -14061106 (x10) : Pene safran
Plunger
Gegenstück Ruderknock
16 - 99220685 (x10) : Ressort de Gouv.
Rudder spring
Ruder-Feder
17 -99220825 (x10) : Vis safran delrin
Delrin screw
Delrinschraube
18 -14062120 : Casting inférieur monté
Lower casting assembly
Ruderkopf montiert unten
19 - 14062130 : Casting supérieur monté
Upper casting assembly
Ruderkopf montiert oben
20 -16062131 : Bras gouv. D complet
Rudder arm right compl.
Ruderarm rechts kompl.
16062132 : Bras gouv. G complet
Rudder arm left compl.
Ruderarm links kompl.
1 -99220930 (x10) :Vis casting
Casting Bolt
Schraube Gußteil
2 -99220750 (x10) : Rondelle
Washer
Unterlegscheibe
3 -14061122 : Platine dural
Cam stop plate
Platin Rudergußteil
4 -14000045 : Casting supérieur
Upper casting
Oberes Rudergußteil
5 -16062150 : Tube gouvernail nu noir
Tiller tube black
Ruderrohr schwarz roh
6 -99000005 : Embout à rotule
Tillerend cap
Pinnenendstück
7 -Vis de safran/Rudder bolt/Schraube
Ruderblatt
ABS = TH 8x55 : 99220940 (x10)
White Knight = TH 8x60 : 99220880 (x10)
8 - 99056239 (x10) : Ecrou indessérable
Nylstop nut
Selbstsichernde Mutter
9 - 16062110 (Plastic): Lame safran
99502140 (White Knight)Rudder blade
Ruderblatt
10 - 99502130(Easy): Insert lame de safran
Sheave pin rudder blade
Bolzen Ruderblatt
11 -14061183 (x10) : Came safran
Plastic Cam
Rudernock
99220128(x10) Entretoise
plastique/Plastic bushing/
Distanzhülse Plastic
99220725 (x10) Rondelle
nylon/Nylon washer D20
99220181 (x10) Rondelle
Nylon/Nylon washer D60
16062101 (STD/Easy) : Droit/Right/Rechts
16062102 (STD/Easy) : Gauche/Left/Links
16062142 (carbone) : Droit/Right/Rechts
16062141 (carbone) : Gauche/left/links
19

9
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]

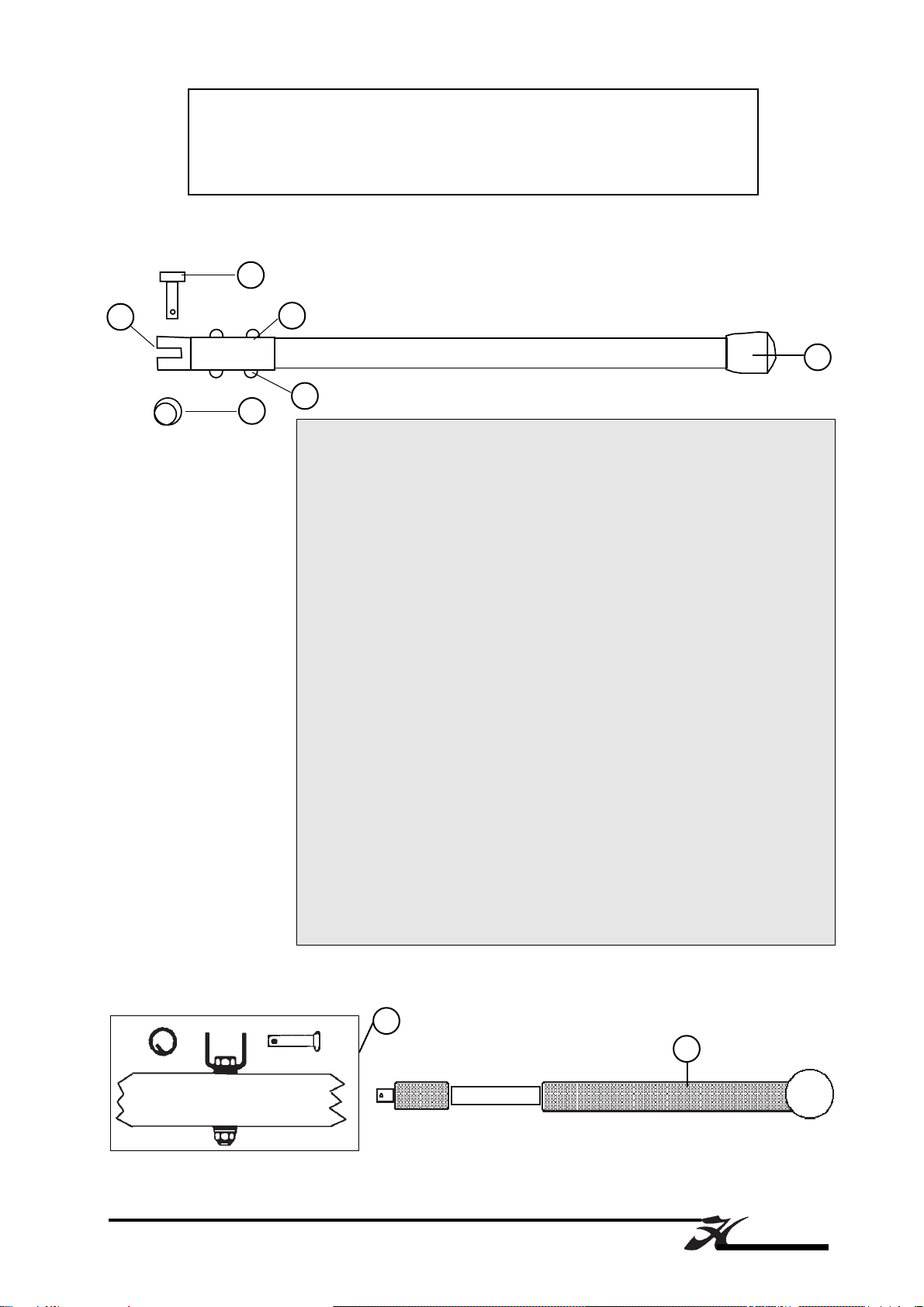

HC 16
Barre d'accouplement Tiller crossbar / Anlenkstange
16062200 : Std
16062220 : Renforcée/Reinforced/Verstärkt
16062210 : nue/bare/rohr
1- 99000005: Embout à rotule
Tiller end cap
Pinnenendstück
2 - 99220955 (x4): Vis violon
Violon screw
Schraube für Pinnengelenk
3 - 99000010: Coulisseau réglable
Adjustable tiller end cap
Gleiter
4 - 99056269 (x10): Vis manillon
Tiller adjusting screw
Schraube
5 - 99056239 (x10): Ecrou indessérable D8
Nylstop nut D8
Slebstsichernde Mutter D8
6 - 99500380: Kit d’articulation TCM
Tiller connector kit TCM
Verbindungsgelenk TCM
7 - 99500331: Demi-pallier
Rubberspacer
Distanzhülse
8 - 99220965 (x20): Demi-bille nylon
Half ball nylon
Nylon Halbkugel
9 - 99500336 (x10): Ressort TCM
TCM spring
TCM-Feder
10 - 99220875 (x10): Vis TH 6 x 50
TH screw
TH Schraube
11 - 99220745 (x10): Rondelle inox
Stainless washer
Unterlegscheibe
12 - 99056238 (x10): Ecrou indessérable D6
Nylstop nut D6
Selbstsichernde Mutter D6
5
1
2
3
4
5
710
8
11
9
12
6

10
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]

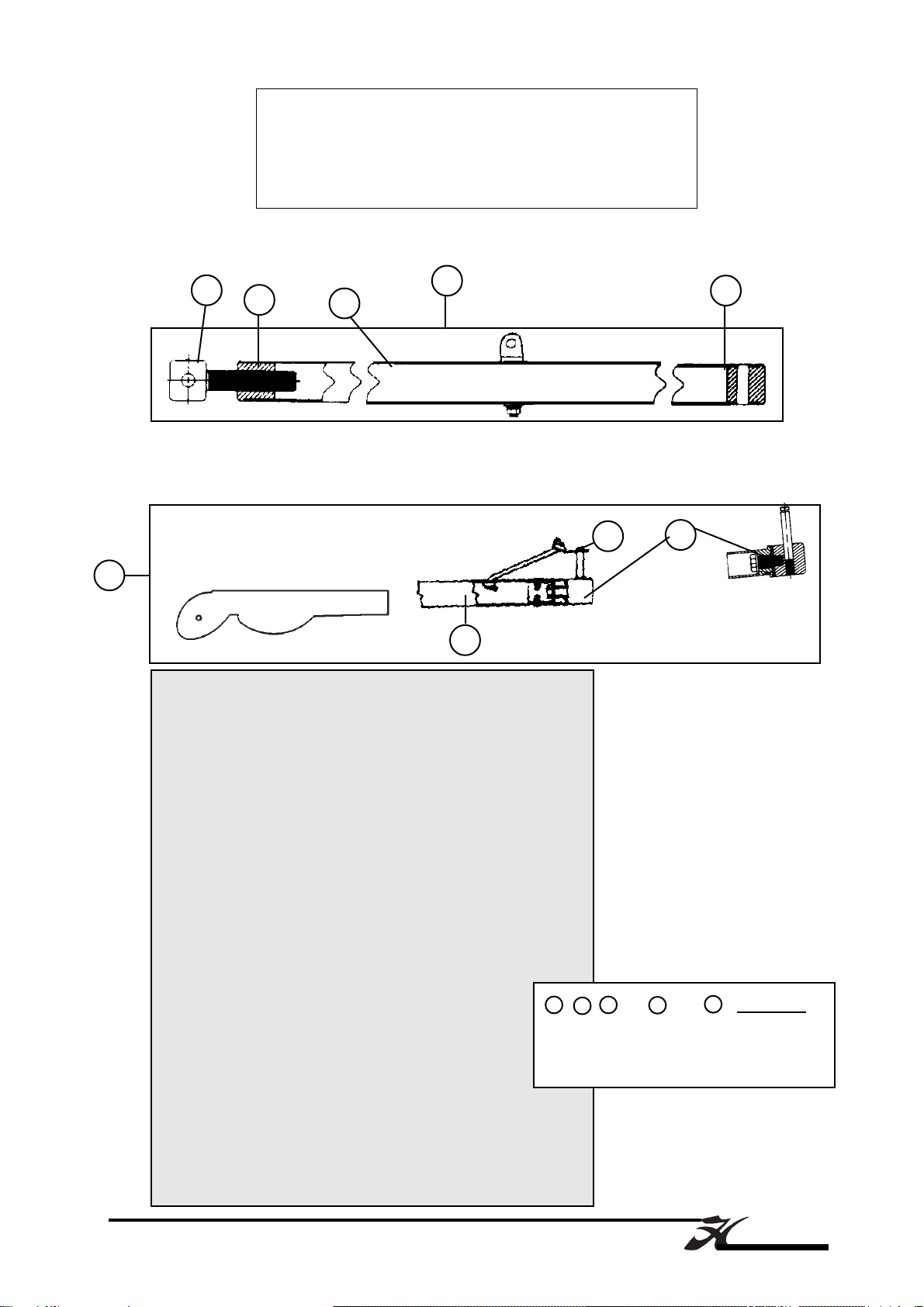

Hobie Cat 16
Gouvernail & Barre d'accouplement Race
Rudder assembly & Tiller crossbar Race
Ruderanlage & Anlenkstange Race
2
35
41
6
7
8
9
Barre d'accouplement Race/Tiller crossbar Race/Anlenkstange Race:
16062261 (complete/Komplett) - 16062290 : (nue/bare/rohr)
1 - 16062261 : Barre d'accouplement Race complète
Race tiller crossbar complete
Anlenkstange kompl. Race
2- 18062291 : Tube de gouvernaill nu
Tiller tube bare
Ruderrohr roh
3- 99220810 (x2) : Vis de réglage
Adjustment arm
Anlenkstange-Einstellschraube
4- 99220119 : Embout fileté
Threaded end cap
Enstück mit Gewinde
5- 99220121 Embout de barre accouplement percé
Tiller crossbar drilled end cap
Anlenkstange-Endstück gebohrt
6 - 99220164 : Embout de gouvernail pivotant
Tiller end cap pivoting
Ruderarmenstück
7 - 99220169 (x2) : Clip rapide
Retainer clip
Sicherungsclip
99220603 (x2) : Axe vertical/Vertical pin
8 - 16062150 : Tube de gouvernail Race
Tiller tube Race
Ruderrohr Race
9 - 16062148 Bras de gouv. droit complet
Rudder arm right complete
Ruderarm rechts kompl.
16062147 Bras de gouv. gauche complet
Rudder arm left complete
Ruderarm links kompl.
3 + 4 + 5 +2X 6 + 2X 7 = 99600025 :
Kit articulation Race complet
Race tiller connector kit complete
Verbindungsgelenk kompl. Race
Gouvernail/Rudder assembly/Ruderanlage :
White knight = 16062145 (G/L/L) - 16062146 (D/R/R)
Carbon = 16062134 (G/L/L) - 16062136 (D/R/R)
Fleur/Flower/Blumen = 16062138 (G/L/L) - 16062140 (D/R/R)

11
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]
2
4
HC 16
Stick/Extension/Pinne
16061301 : Stick fibre de verre/Fiberglas tiller extention
16062305 : Stick aluminium/Aluminium tiller extension/Aluminium Pinnenausleger
1
3
7
8
1 - 14061321 (x2): Chape d'articulation stick
Hinge
2 - 99056244 (x10): Embout stick fibre
Fiberglass extension tip
Pinnenendstück Fiberglas
14061316 (x10): Embout stick alu
Aluminium extension tip
Pinnenendstück Aluminium
3 - 14061241 (x10): Axe percé art. stick
Clevis pin
Bolzen Pinnengelenk
4 - 99220230 (x10): Anneau brisé
Split ring
Ringsplint
5 - 99501310: Kit d’articulation stick télescopique
Tiller connector kit telescopic tiller extension
Pinnengelenk telescopic Pinne
6 - 99502330: Stick télescopique FX4 petit modèle (Kit art. inclus)
FX4 telescopic extension small (incl. connector kit)
Teleskop Pinnenausleger FX4 klein (inkl. Pinnengelenk)
7 - 99220900 (x10): Vis TH 5 x 25
Screw TH 5 x 25
Schraube TH 5 x 25
8 - 99056237 (x10): Ecrou indessérable 5
Nylstop nut 5
Selbstsichernde Mutter 5
56

12
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]
1- 16000005: Tête de mât noire
Black mast head
Mastkopf schwarz
2- 14041711: Axe tête de mât
Sheave pin mast head
Bolzen Mastkopf
3- 16041753: Sceau mât
Mast plug
Mast Abdichtung
4- 16041711: Réa
Nylonsheave
Rolle
5- 16041750: Drisse câble GV
Main halyard wire
Grossfall Kabel
6- 14070460: Drisse cordage
Halyardrope
Fall
7- 16041721: Ferrurecapelage
Mast tang
Mastbeschlag
8- 14041720 (x10): Taquet étarq amure
Downhall cleat
Klampe
9- 99220760 (x10): Taquet de drisse
Halyard Cleat
NiederholerMastklemme
10- 99220216 (x5): Pontet coque traverse
Pad-eye
Bügel
11- 16000010 :Base mât noire
Black mast base
Mastfuss schwarz
12- 14041721 :Hook de drisse
Halyard hook
Fallhaken
13- 14041723: Autocollant de sécurité
Mast caution label
Sicherheitsaufkleber
14- 16042710 Tête de mât complète (avec réa et drisse)
Mast head complete (w/ sheave & halyard)
Mastkopf komplett (mit Rolle u. Großfall)
15- 99220665 (x10) : Manille 6 mm
Shackle 5 mm
Schäkel 6 mm
HC 16
Mât/Mast/Mast
MAT COMPLET/MAST ASSEMBLY/MAST KOMPLETT
16042701
Mât complet LE noir/Black cpt mast LE/Mast komplett LE
16042792
Mât complet noir 2p/2 pce mast black/Mast komplett schwarz 2teilig
16042715
Mât complet LE noir équipé spi/Black cpt mast LE with spi rig/Mast
komplett LE mit Spitakelage.
16041770 :
Kit mât 2 pièces/Kit 2-piece mast/Kit 2-teiliger Mast
1
7
8
9
9
3
2
3
6
4
10
12
13
11
14
5
15
Bouchons étanches/
waterproof plugs/
Wasserdicht Dichtungen
99210075 (x10)

13
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]

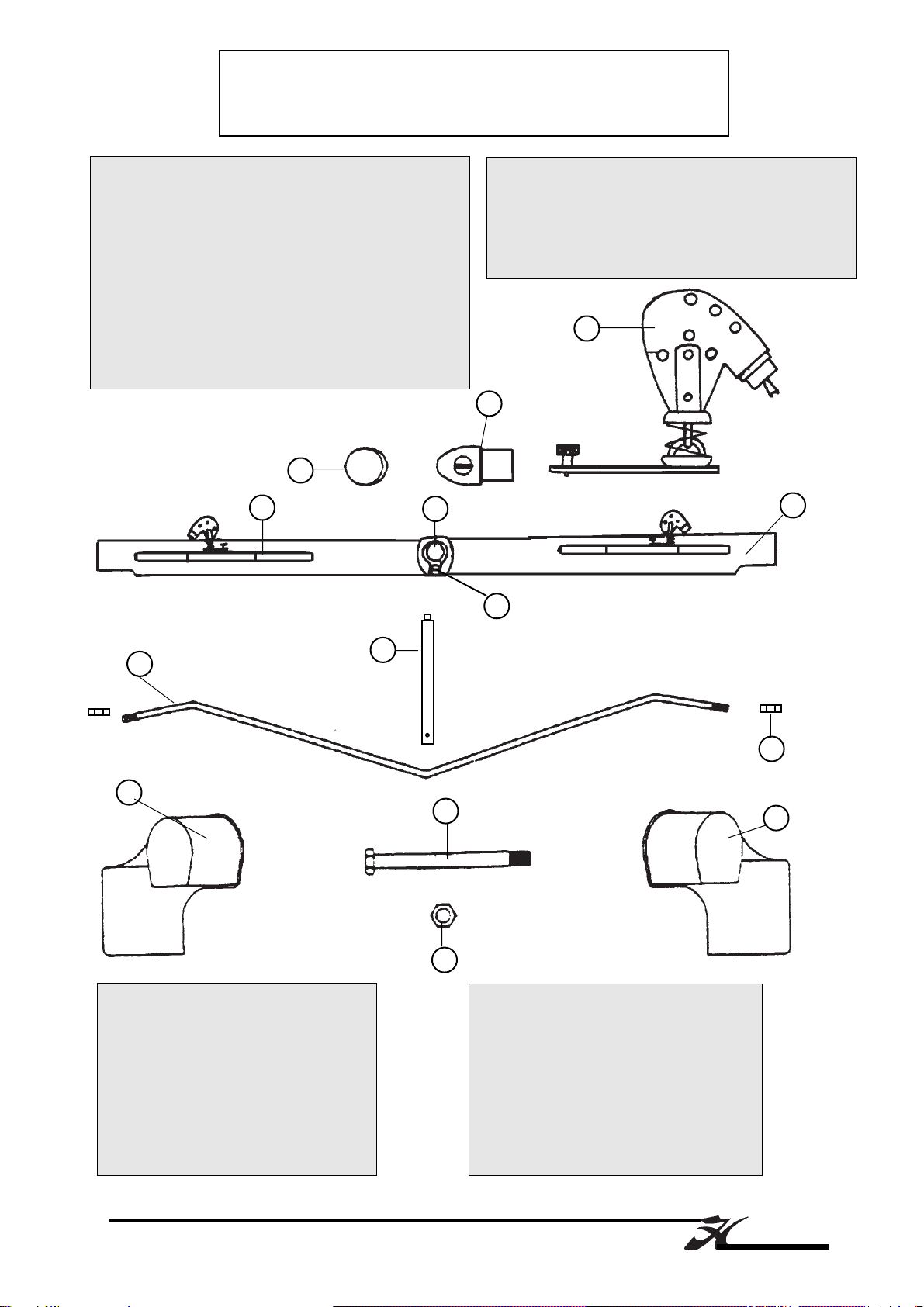

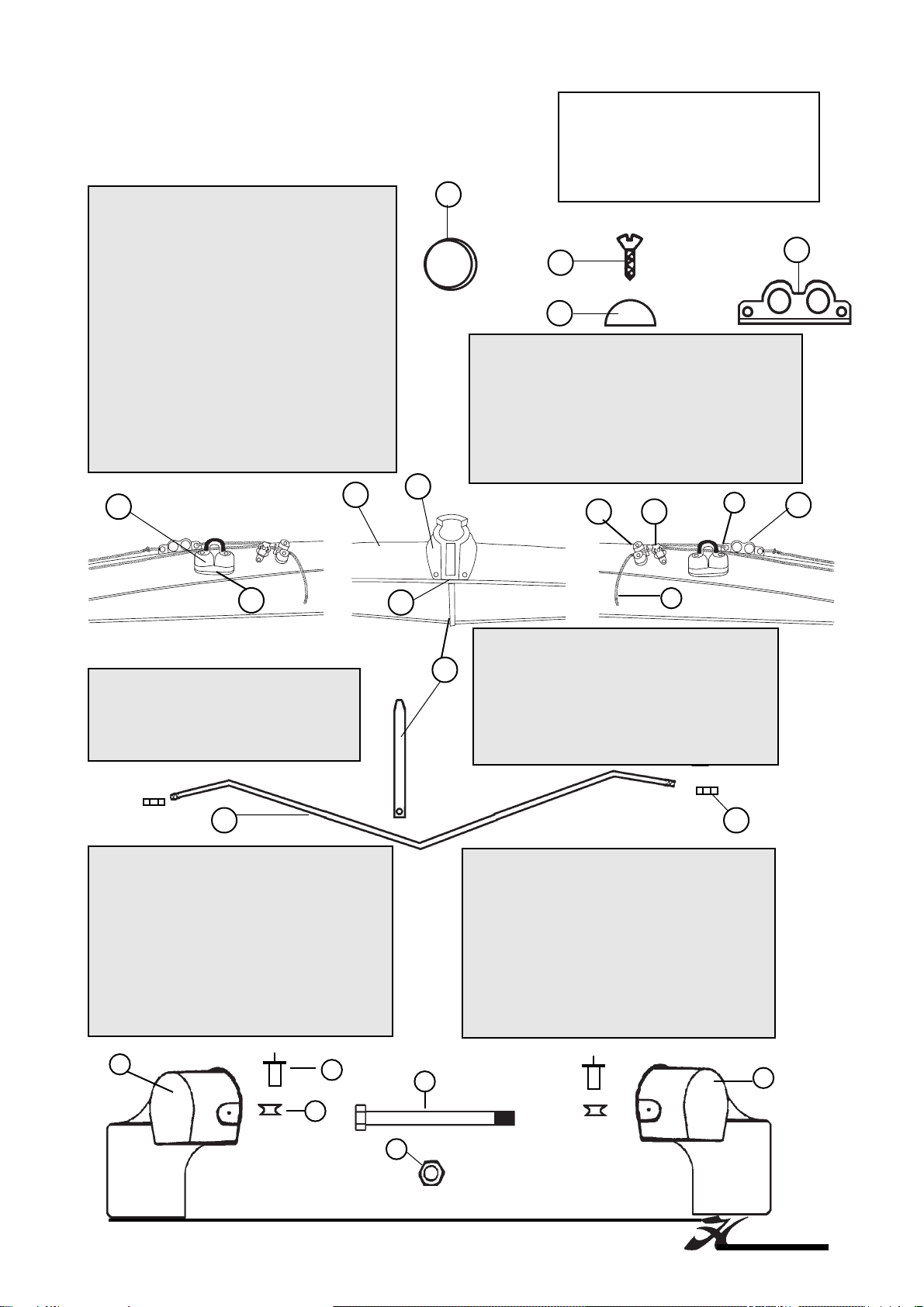

Traverse avant LE complète rail intégré (pour pièces)
Front crossbar LE integrated rail complete (only spare)
Vorderholm LE integrierte Trav. Schiene komplett (nur Ersatzteile)
HC 16
Traverse avant LE (RI)
Front crossbar LE (RI)
Vorderholm LE (RI)
123
4
5
7 -14000025: Emplanture de mât noire
Mast step black
Mastfusspfanne schwarz
8 - 16041756 (x10): Goupille élast.
Mast step pin
Achse f.Nock/Ruderanlage
16 - 16061690: Axe rea renvoi char. foc
Jib traveller sheave pin
Buchse Focktraveller
17 - 18041765: Réa tête de mât
Mast head sheave
Mastkopfrillenrolle
18 - 99220870 (x10): Vis pylône
Pylon bolt
Schraube
19 - 99220610 (x10): Ecrou nylon pylône
Pylon nut
Mutter Nylon Pylon
12 - 99056236 (x10): Ecrou martingale
Striker rod nut
Mutter Unterzug
13 - 16000020: Casting av G + bossage
Lt frt corner cast/garage
Vordereckgusst.links + garage
14 - 16000025: Casting av D + bossage
Rt frt corner cast/garage
Vordereckgusst.rechts + garage
15 - 99220845 (x10): Vis TF 3,9 x 31,7
Screw 3,9 x 31,7
Schraube 3,9 x 31,7.
6
18
7
9
5
10
11 12
1 - 99220063: Taquet renvoi foc (vert)
Jib cleat + screw (green)
Fockumlenk-Klemme (grün)
(99220064:Rouge/red/rot)
2 - 14041709 (x10): Coussinet teflon
Teflon chip
Teflonplätchen
3 - 99220840 (x10): Vis rail de foc
Screw stainless
Schraube Fockschiene
4 - 99220965 (x20): Demi-bille nylon
Half nylon ball
Nylon Halbkugel
5 - 99500670 (x10) : Chariot de foc Trentec
Trentec traveller car
Focktraveller Trentec
6 - 16062620: Traverse avant RI galbée nue noire
Black bare front bar bent RI
Vorderholm roh
(Models < 1999)
18
13 14
16
15
17
19
34
9 - 16080535: Tourelle monte-carlo + base
Swivel cam cleat + base
Drehklemme Fockschot
10 - 16061650: Etai martingale percé
Striker bar
Dolphinstriker
11 - 16061661: Martingale
Striker rod
Unterzug

14
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]
Traverse avant LE complète rail intégré (pour pièces)
Front crossbar LE integrated rail complete (only spare)
Vorderholm LE integrierte Trav. Schiene komplett (nur Ersatzteile)
HC 16
Traverse avant LE (RI)
Front crossbar LE (RI)
Vorderholm LE (RI)
1
2
3
10 - 16080010 (G/L) : Tourelle
16080015 (D/R) Swivel cam cleat
Drehklemme
18580050 : Platine tourelle
swivel plate
Drehklemmeplatte
16 - 16061690: Axe rea renvoi char. foc
Jib traveller sheave pin
Buchse Focktraveller
17 - 18041765: Réa tête de mât
Mast head sheave
Mastkopfrillenrolle
18 - 99220870 (x10): Vis pylône
Pylon bolt
Schraube
19 - 99220610 (x10): Ecrou nylon pylône
Pylon nut
Mutter Nylon Pylon
13 - 99056236 (x10): Ecrou martingale
Striker rod nut
Mutter Unterzug
14 - 16000020: Casting av G + bossage
Lt frt corner cast/garage
Vordereckgusst.links + garage
16000025: Casting av D + bossage
Rt frt corner cast/garage
Vordereckgusst.rechts + garage
15 - 99220845 (x10): Vis TF 3,9 x 31,7
Screw 3,9 x 31,7
Schraube 3,9 x 31,7.
14
17
16
15
18
19
14
5
7
6
12 13
89
(models 2000-2002)
1- 14041709 (x10): Coussinet teflon
Teflon chip
Teflonplätchen
2 - 99220840 (x10): Vis rail de foc
Screw stainless
Schraube Fockschiene
3 - 99220965 (x20): Demi-bille nylon
Half nylon ball
Nylon Halbkugel
4 - 99300525: Sandow noir D5
Black shock cord
Schwarze Gummileine
5 - 16062620: Traverse avant galbée nue noire
Black bare front bar bent
Vorderholm roh
6 - 14000025: Emplanture de mât noire
Mast step black
Mastfusspfanne schwarz
10
4
11
23
11 - 16061650: Etai martingale percé
Striker bar
Dolphinstriker
12 - 16061661: Martingale
Striker rod
Unterzug
7 - 16041756 (x10): Goupille élast.
Mast step pin
Achse f.Nock/Ruderanlage
8 - 99500440: Taquet Harken H315
Harken cleat H315
Klemme Harken H315
9 - 99500126: Poulie H233
H233 Block
Block H 233

15
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]
16062590 : Traverse avant LE complète rail intégré
Front crossbar LE integrated rail complete
Vorderholm LE integrierte Trav. Schiene komplett
HC 16
Traverse avant LE (RI)
Front crossbar LE (RI)
Vorderholm LE (RI)
1
2
3
4
10 - 99500440: Taquet Harken H315
Harken cleat H315
Klemme Harken H315
11 - 99500126: Poulie H233
H233 Block
Block H 233
18 - 99220870 (x10): Vis pylône
Pylon bolt
Schraube
19 - 99220610 (x10): Ecrou nylon pylône
Pylon nut
Mutter Nylon Pylon
20 - 99300525 : Sandow noir D5
Shock cord black D5
Gummistrop schwarz D5
21 - 99300520 : Cordage D5 noir
Black rope D5
Leine schwarz D5
15 - 16000020: Casting av G + bossage
Lt frt corner cast/garage
Vordereckgusst.links + garage
- 16000025: Casting av D + bossage
Rt frt corner cast/garage
Vordereckgusst.rechts + garage
16 - 99210013 (x10): Rivet alu 4,8 x 32
Rivet alu 4,8 x 32
Popniete alu 4,8 x 32
17 - 18041764: Réa tête de mât alu
Mast head sheave alu
Mastkopfrillenrolle Alu
5
7
6
84
13 14
1 - 14041709 (x10): Coussinet teflon
Teflon chip
Teflonplätchen
2 - 99220840 (x10): Vis rail de foc
Screw stainless
Schraube Fockschiene
3 - 99220965 (x20): Demi-bille nylon
Half nylon ball
Nylon Halbkugel
4 - 99500670 (x10) : Chariot de foc Trentec
Trentec traveller car
Focktraveller Trentec
5 - 16062620: Traverse avant RI galbée nue noire
Black bare front bar bent RI
Vorderholm roh
6 -14000025: Emplanture de mât noire
Mast step black
Mastfusspfanne schwarz
7 - 16041756 (x10): Goupille élast.
Mast step pin
Achse f.Nock/Ruderanlage
8 - 99500354: Tourelle taquet carbo
Swivel cam cleat
Drehklemme
9 - 99500900 : Support tourelle
(x2) Swivel cam cleat plate
Drehklemme-Platte
(Model > 2003)
18
15 15
16
17
19
12 - 16061650: Etai martingale percé
Striker bar
Dolphinstriker
13 - 16061661: Martingale
Striker rod
Unterzug
14 - 99056236 (x10): Ecrou martingale
Striker rod nut
Mutter Unterzug
9
12
10 11 20
21

16
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]
HC 16
Traverse avant Easy/Front crossbar Easy/Vorderholm Easy
16062660
(avec Poulie/with block/mit Block)
11 - 14000065: Casting av G noir
Lt frt corner casting black
Vordereckgusst.links schwarz
12 - 99220870 (x10): Vis pylône
Pylon bolt
Schraube
13 - 99220610 (x10): Ecrou nylon pylône
Pylon nut
Mutter Nylon Pylon
14 - 14000070: Casting av D noir
Rt frt corner cast black
Vordereckgusst.rechts schwarz
7 - 16062610 : Traverse avant galbée nue
Bare front bar bent
Vorderholm roh
8- 16061650: Etai de martingale percé
Tensioner rod
Dolphinstriker
9- 16061661: Martingale
Striker bar
Unterzug
10- 99056236 (x10): Ecrou martingale
Striker rod nut
Mutter Unterzug
14
12
13
1
3
5
47
8
10
9
1 - 13080340 : Poulie de foc turbo
Jib block turbo
Fockblock turbo
2 - 99500755 : Ressort plastique poulie
Plastic spring jib sheet block
Plastic Feder für Fockschotblock
3 - 14041709 (x10) : Coussinet teflon
Teflon chip
Teflonplätchen
4 - 14056002 : Ferrure étai 14
Bow tang
Bugbeschlag
5 - 14000025 : Emplanture de mât noire
Mast step black
Mastfuss schwarz
6 - 16041756 (x10): Goupille élast.
Mast step pin
Achse f.Nock/Ruderanlage
6
11
2

17
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]
11 - 14000065: Casting av G noir
Lt frt corner casting black
Vordereckgusst.links schwarz
12 - 99220870 (x10): Vis pylône
Pylon bolt
Schraube
13 - 99220610 (x10): Ecrou nylon pylône
Pylon nut
Mutter Nylon Pylon
14 - 14000070: Casting av D noir
Rt frt corner cast black
Vordereckgusst.rechts schwarz
7 - 16062610 : Traverse AV galbée nue
Bare front crossbar bent
Vorderholm roh
8- 16061650: Etai de martingale percé
Striker bar
Unterzug gebohrt
9- 16061661: Martingale
Striker rod
Dolphinstriker
10- 99056236 (x10): Ecrou martingale
Striker rod nut
Mutter Dolphinstriker
8
9
14
12
13
11
1
3
47
5
1 - 16080354 : Poulie winch foc + chariot
Jib sheet block with car
Fockschotknarrblock mit Schlitten
2 - 16061640 : Embout rail écoute foc
Jib traveller end stop
Endst. f. Fockschotschiene
3 - 14041709 (x10) : Coussinet teflon
Teflon chip
Teflonplätchen
4 - 16061630 : Rail d'écoute de foc
Jib track
Fockschotschiene

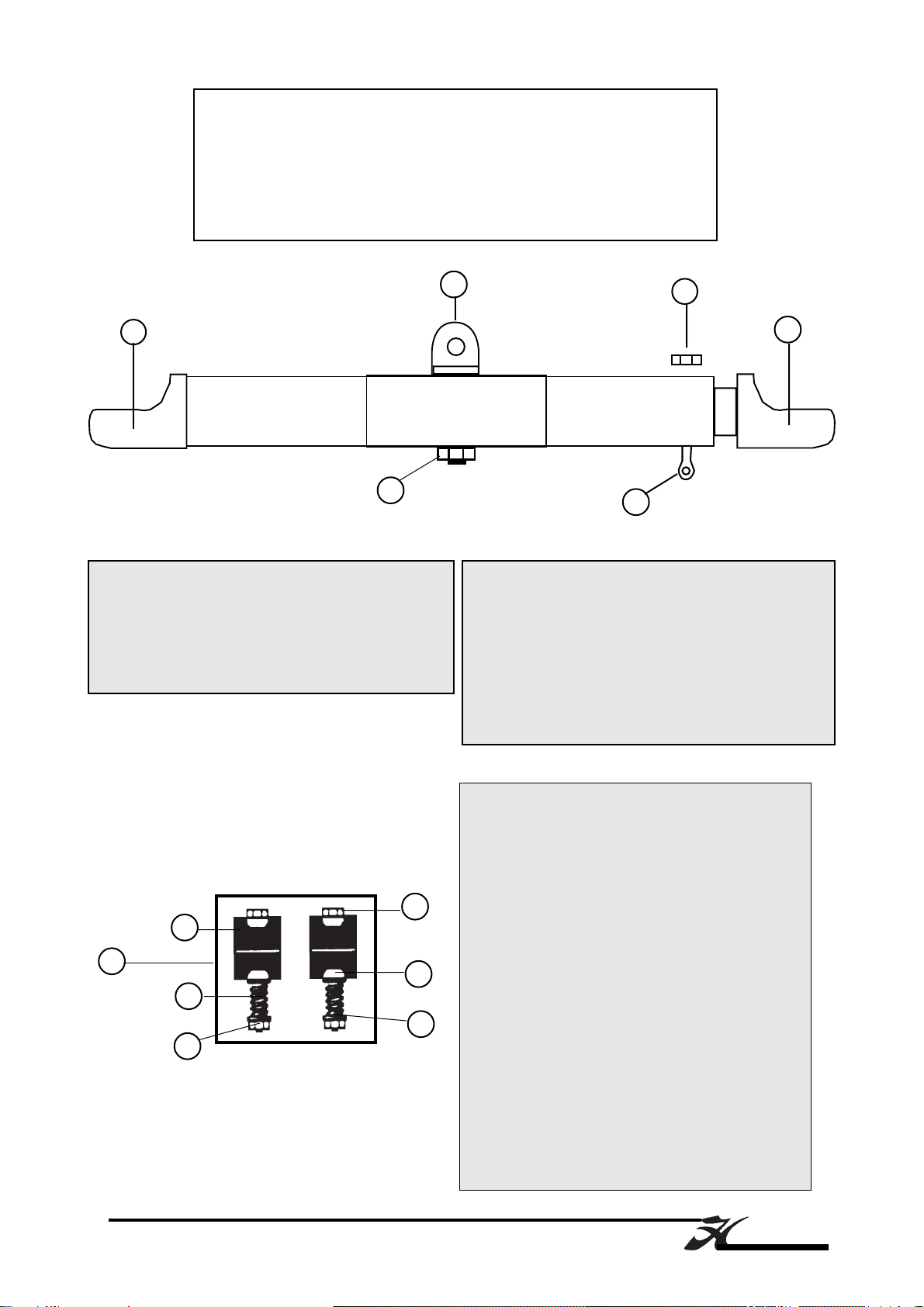

HC 16
Traverse AV Std/Front crossbar Std/Vorderholm Std
16062700 (avec poulie/with block/mit Block)
5 - 14000025 : Emplanture de mât noire
Mast step black
Mastfuss schwarz
6 - 16041756 (x10): Goupille élast.
Mast step pin
Achse f.Nock/Ruderanlage
2
10
6

18
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]
HC 16
Traverse arrière/Rear Crossbar/Achterholm
7 - 99220870 (x10): Vis pylône
Pylon bolt
Schraube
8 - 99220610 (x10): Ecrou nylon pylône
Pylon nut
Mutter Nylon Pylon
9 - 14000060 : Casting arrière droit percé
Right rear corn. casting drilled
Gussteil hinten rechts mit Loch
10- 99056242 (x2) : Embout Caoutchouc
Rubber stopper
Gummistopper
3 - 99500900 : Support tourelle
(x2) Swivel cam cleat plate
Drehklemme-Platte
4 - 99500354 : Tourelle taquet carbon
Swivel cam cleat
Drehklemme
5 - 16062550 : Rail d'écoute percé
Drilled traveller track
Travellerschiene gebohrt
6 - 14000055 : Casting arrière gauche percé
Left rear corn. casting drilled
Gussteil hinten links mit Loch
1
16062501 : Traverse arrière Easy complète/Rear crossbar Easy complete/Achterholm Easy komplett
16062505 : Traverse arrière Club complète/Rear crossbar Club complete/Achterholm Klub komplett
1 - 16062630 : Traverse arrière droite nue rail intégré
Bare rear crossbar integrated rail
Achterholm roh mit integrierte Trav.-Schiene
2 - 99220216 (x5) :Pontet coque traverse
Pad-eye
Bügel
67
8
9
23
2
4
3
4
5
10
10

19
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]

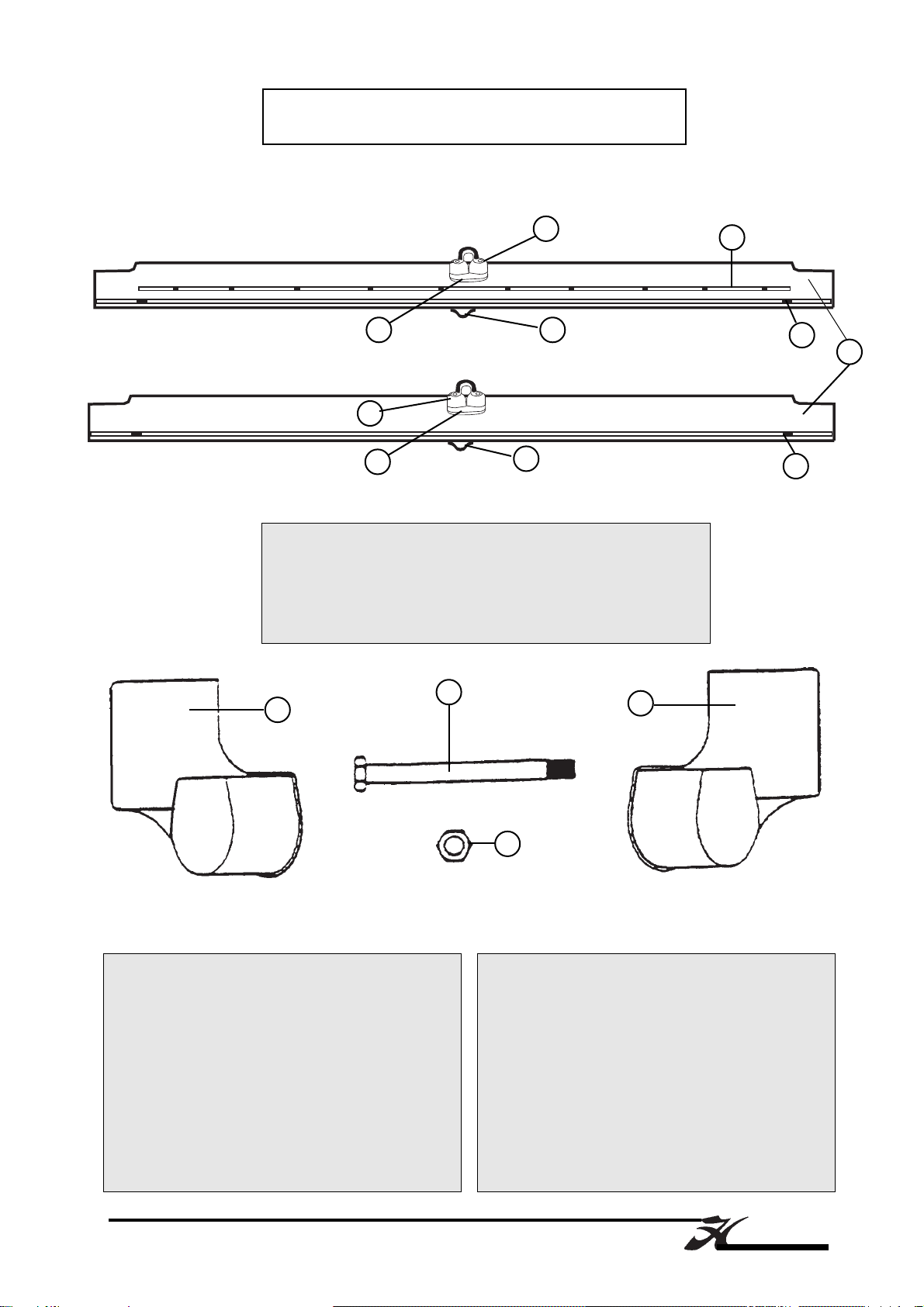

HC 16
Traverse arrière LE Race
Rear Crossbar LE Race
Achterholm LE Race
7 - 99220870 (x10): Vis pylône
Pylon bolt
Schraube
8 - 99220610 (x10): Ecrou nylon pylône
Pylon nut
Mutter Nylon Pylon
9 - 14000060 : Casting arrière droit percé
Right rear corn. casting drilled
Gussteil hinten rechts mit Loch
10- 99056242 (x2) : Embout Caoutchouc
Rubber stopper
Gummistopper
3 - 99500900 : Support tourelle
(x2) Swivel cam cleat plate
Drehklemme-Platte
4 - 99500354 : Tourelle taquet carbon
Swivel cam cleat
Drehklemme
5 - 16062800 : Plaque traverse pour chariot
Plate for traveller car
Platte für Traveller
6 - 14000055 : Casting arrière gauche percé
Left rear corn. casting drilled
Gussteil hinten links mit Loch
1
1 - 16062530 : Traverse arrière droite nue rail intégré
Bare rear crossbar integrated rail
Achterholm roh mit integrierte Trav.-Schiene
2 - 99220216 (x5) :Pontet coque traverse
Pad-eye
Bügel
67
8
9
23
45
10

20
Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. [phone] - Fax [phone]
E-mail = [email protected]
HC 16
TRAMPOLIN/TRAMPOLINE/TRAMPOLIN
3
22
1
1 - TRAMPOLIN 3 PIECES/3 PIECE TRAMPOLINE/TRAMPOLIN 3TEILIG
16025005 blanc/white/weiss
16025205 Bleu/blue/blau
16025800 Mesh/Netz
2 - 16070430 : Lacet arrière/Rear trampoline line/Trampolinleine hinten
3 - 16070440 : Lacet central/Center trampoline line/Trampolinleine mitte
