Hobie FOX User manual

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
1
20 Illustrated Part Guide - Explosionszeichnung
Eclaté des pièces détachées
HOBIE FOX

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
2

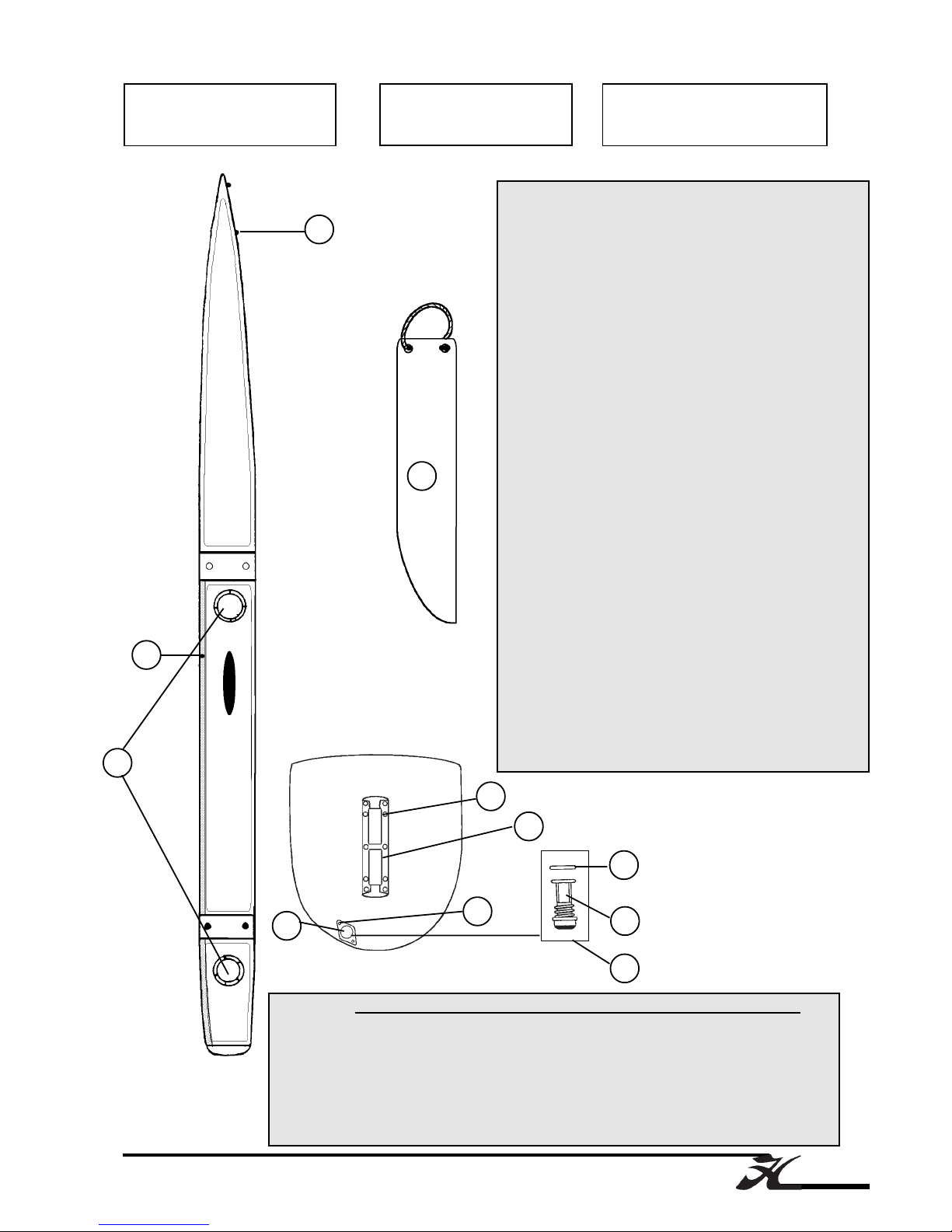

Hobie FOX
Coque/Hull/Rumpf
20556010 : Coquedroite
Right hull
Rumpfrechts
20556000 : Coquegauche
Left hull
Rumpf links
1
2
3
4
1 - 20560300 : Platine de bride
Bow plate
Hahnepot Platte
2 - 21056028 : Vis cadène
Anchor pin
Schraube für Püttingeisen
3 - 18056033 : Trappe de visite
Inspection port
Luckendeckel
4 - 18050905 : Dérive sabre 18 Tiger/Fox
18 Tiger /Fox daggerboard
Steckschwert 18 Tiger/Fox
5 - 18000080 : Fémelot
Gudgeon
Heckbeschlag
6 - 99226001 : Vis TC fémelot
ScrewTCgudgeon
SchraubeTCHeckbeschlag
7 - 99220074 : Vis TF Bouchon
Screw TF plug
Ablassplatte-Schraube
8 - 99056012 : Platinebouchonvidange
Drainhousing
Platine f. Ablaßschraube
9 - 99220041 : Jointbouchonvidange
Drain plug gasket
DichtungAblaßschraube
10- 99220040 : Bouchonvidange
Drainplug
Ablasschraube
11- 99220043 : Joint + bouchon
(x10) Gasket + drain plug
Dichtung + Ablaßschraube
6
5
9
10
8
11
7
AUTOCOLLANTS COQUES/HULL STICKERS/RUMPF-AUFKLEBER
20556500 : Hobie Fox
20556510 : "H" Fox (intérieur coque/inside bow)
17056081 : Bande molokai/Molokai stripe/Molokai Klebeband
Embout bande molokai/Molokai hull stripe end/Endstück Molokai Klebeband :
17056083 : Droit/Richt/Rechts
17056082 : Gauche/Left/Links

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
3
3
15
16
17
13
1 - 99221123: Vis TH 8x30 casting
Cast.bolt
Schraube Gußt.
2 - 99061110: Rondelle plate
Washer
Unterlegscheibe
3 - 17000010: Casting supérieur Gouv.
Upper rudder casting
Oberes Rudergehäuse
4 - 20562155: Bras gouv.droit complet
Tiller arm right complete
Ruderarm rechts komplett
20562150: Bras gouv.gauche complet
Tiller arm left complete
Ruderarm links komplett
8
9
10
11
18
5 - 20562160: Tube de Gouvernail
Tiller tube
Ruderrohr
6 - 99220162: Embout gouvernail Race
Race tiller end cap
Ruderarmendstück Race
7 - 14061122: Platine dural
Cam stop plate
Platine f. oberes Rudergehäuse
8 - 14061180: Came safran
Plastic cam
Rudernock
9 - 16041755: Goupille élastique
Maststep pin
Sprengbolzen
10- 99502270 : Lame safran
Rudder blade
Ruderblatt
11- 99220003: Vis safran 8x60
99220066 (X50) Rudder bolt
Schraube Ruderblatt
19
14
20
12
Hobie FOX
Safran/Rudder/Ruderblatt
Gouvernail droit complet/Rudder assy right complet
Ruderanlage komplett rechts : 20562110
Gouvernail gauche complet/Rudder assy compl. left
Ruderanlage komplett links : 20562100
12- 99220012: Ecrou Nylstop
99220079 (x20) Nylstop nut
99220080 (x50) Selbstsichernde Mutter
13- 17000005: Casting inf. gouv
Lower rudder casting
Unteres Rudergehäuse
14- 21080335 Aiguillot + goupille
(inox) Rudder pin + cotter pin
Ruderbolzen + Splint
15- 14061105: Pene safran
Plunger
Gegenstück Rudernock
16- 99220004: Ressort inox
Spring
Feder
17- 99220006: Vis safran delrin
Tension screw
Druckschraube
18- 99502130: Insert lame safran
Sheave pin rudder blade
Bolzen Ruderblatt
19- 14041711: Axe tête de mât
Mast head axe
Mastkopf Achse
20- 17062680 : Casting inférieur monté
Lower rudder cast.assembled
Unteres Rudergehäuse montiert
21- 99220161 : Clip rapide
Retainer clip
Sicherungsclip
4
7
1
2
56
21

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
4
Hobie FOX
Etai & drisse de foc/Forestay and jib halyard
Vorstag und Fockfall
8 - 99500481 : Enrouleur de foc
Jibfurler
Fockwickler
9 - 20560580 : Bride
Bridle
Hahnepot
10- 99220033 : Latte ridoir
Stay adjuster
Wantenspanner
11 - 99220034 : Axe percé latte ridoire
99220081 (x50) Clevis pin
Bolzen f. Locheisen geb.
12- 99220230 (x10) : Anneau brisé
99220131 (x50) Split ring
Ringsplint
1 - 20560520 : Etai câble sans pivot
Forestay wire w/o swivel
Vorstagkabel o. Wirbel
2 - 99500480 : Emerillonenrouleur
Forestay Swivel
FockvorstagWirbel
3 - 20560535 : Estrope + emerillon
Complete pigtail + swivel
Pigtail komplett mit Wirbel
7 - 18080100 : Poulie étarq. drisse de foc
Jib halyard block
Fockfallblock
4 - 99500474 : Poulie drisse de foc
Jib halyard block assy
Fockfallumlenk-Block
5 - 20560550 : Drisse cable de foc
Jib halyard wire
Fockfall Kabel
6 - 99220036 : Manille lyre 4 mm
Shackle 4 mm
Schäkel 4 mm
2
3
4
5
6
7
8
9
11
12
1
10
??

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
5
Hobie FOX
Trapèze équipier/Trapeze crew /Trapez Crew
1- 20560560 : Cable trapeze
Trapezwire
Trapezkabel
2- 16080552: PoignéeTrapèze
Trapezehandle
Trapezgriff
3 - 99300054 : Manchon
Sleeve
Hülse
4 - 99300053 : Cosse
Thimble
Kausch
5 - 99500365 : Taquet de trapeze noir
Trapeze Cleat black
Trapezklemmeschwarz
6 - 99500105 : Poulieringot
Becket block
Block
20560565 : Kit trapèze (2)
Trapeze Kit (2)
Trapezsatz (2)
1
2
3
4
5
6
7
9
10
7 - 99500103 : Bouled'arrêt
Stop ball
Kugelstopper
8 - 99500040 (x2) : PoignéeJ&H
99500032 (x20) HandleJ&H
GriffJ&H
9- 18060413 : Cordagedetrapèze
Trapezeline
Trapezleine
10-20580500: Sandowtrapèze
Trapez shock cord
GummistropTrapez
Montage des poignées de trapèze
Instruction for connecting your trapeze handle
Wie man die Trapezgriffe knotet
1. Faire un noeud à la fin du cordage 6 mm
Tie knot firmly at end of 6 mm
2. Fixer fermement la corde nouée à la poignée comme
indiqué sur le dessin en s'assurant que la corde ne
puisse pas glisser du milieu de la poignée.
Fix knotted rope firmly to handle as illustrated,
ensuring that rope cannot move from top centre of
handle.
3. Attacher normalement la corde au câble de trapèze.
Attach rope and handle to trapeze wire as normal.
8

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
6
1 - 99220035 : Manille Lyre 6 mm
Shackle 6 mm
Schäkel 6 mm
2 - 99300053: Cosse
Thimble
Kausch
3 - 99300054: Manchon
Sleeve
Hülse
4 - 20560570: Cabletrapeze
Trapezwire
Trapezkabel
5 - 16080552: PoignéeTrapèze
Trapezehandle
Trapezgriff
6 - 18060413: Cordagederéglage
Trapezeline
Trapezleine
7 - 99500040 (x2) Poignée J&H
99500032 (x20) Handle J&H
GriffJ&H
8 - 18060301: Doubleanneau
18060312 (x20) Rope lock
18060313 (x40) Trapezstopper
9 - 99500478: Poulie
Block
Block
10-20580500: Sandow de trapèze
Trapeze shock cord
GummistropTrapez
Hobie FOX
Trapèze barreur/Trapeze skipper/Trapez skipper
5
10
TRAPEZE KIT SKIPPER :
20560575
9

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
7
Hobie FOX
Haubans/Shrouds/Wanten
1
2
3
4
5
7
3
4
6
8
1- 99220058: Manille Lyre 8 mm
99220210 (x10) Bow shackle
Mastschäkel
2- 20560510 : Hauban
Shroud
Want
3- 99220034: Axe percé lat.ridoir
99220081 (x50) Clevis pin
Bolzen für Wanteisen
4- 99220230 (x10) Anneau brisé
99220131 (x50) Split ring
Ringsplint
5- 99220033: Latte ridoir
Stay adjuster
Wantenspanner
6- 16060312: Chape de hauban
Toggle
Wanten Wirbel
7- 99500360: Protège latte ridoire
99500363 (x2) Shroud adjuster cover
99500364 (x20) Wantenschutz
8 - 99220035 : Manille lyre 6 mm
Bow shackle 6 mm
Schäkel 6 mm

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
8

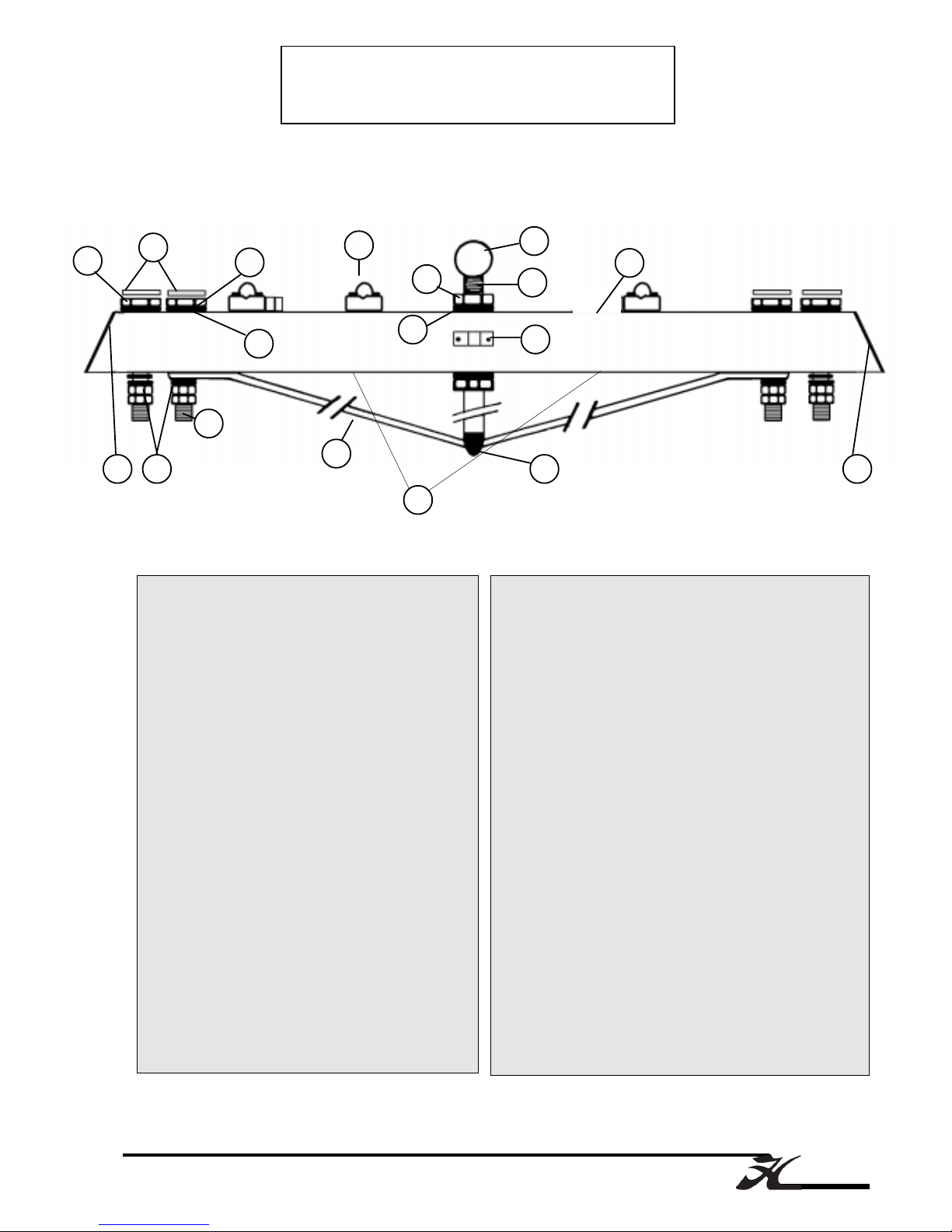

Hobie FOX
Traverse avant/Front crossbar/Vorderholm
20562500
10- 20562700 : Martingale Fox
Dolphinstriker Fox
Unterzug Fox
11- 21062651 : Casting fixe de martingale
striker bar fastening
Unterzug Fuß
12- 16056025 : Articulation inox tangon
Spi pole articulation inox
Verbindung Spibaum inox
13- 18062615 : Taquetenrouleur(derrièrelatraverse)
Furler cleat (on rear of beam)
Wicklerklemme(hinten)
14- 99500350 : TourelleTaquet
SwivelCamcleat
Drehklemme
15- 18062415 : Bouchon traversedroit
Beam cap right
Vorderholmendstückrechts
16- 18062410 : Bouchon traversegauche
Beam cap left
Vorderholmendstücklinks
17- 17220020 : Bouchon cache vis
Screw cap
Bolzenkappe
18- 99220057 : Pontet forgé D5
Eye Strap
Guseisenbeschlag
1 - 21062673 : Emplanture de mât
Mast step ball
Mastfußkugel
2 - 99219000 : Etai de martingale
Dolphin striker post
Unterzuggebohrt
3 - 99220104 : Ecrou HU D16
Nut HU D16
Mutter HU D16
4 - 99220100 : RondelleD16
Washer D16
UnterlegscheibeD16
5 - 99220337 : Vis TH 10 x 160 x 50
ScrewTH
SchraubeTH
6 - 99220059 : Rondelle D10
Washer D10
UnterlegscheibeD10
7 - 99220260 : Rondelle D10.2 nylon
Nylon washer D10.2
Nylon Unterlegscheibe D10.2
8 - 99220240 : Rondelle d'étancheité
Waterproofwasher
Dichtungsring
9 - 99220009 : Ecrou HU D10
Nut HU D10
Mutter HU D10
1
2
3
4
7
10 11
12
14
1615 8
9
517
6
13 Derrière la traverse
Rear of crossbar
18
Derrière la traverse
Rear of crossbar

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
9
4
5
6
1
2
3
7
8
9
10
1 - 17220020 : Bouchon cache vis
Screw cap
Bolzenkappe
2 - 99220335 : Vis TH 10 x 150 x 50
Crossbar bolt
Holmbolzen
3 - 99220059 : Rondelle D10
Washer D10
UnterlegscheibeD10
4 - 99220260 : Rondelle D10.2 nylon
Nylon washer D10.2
Nylon Unterlegscheibe D10.2
5 - 99220240 : Rondelle d'étancheité
Waterproofwasher
Dichtungsring
6 - 99220009 : Ecrou HU D10
Nut HU D10
Mutter HU D10
7 - 18062405 : Bouchon traverse AR droit
Beam end cap rear right
Achterholmendstück hint. rechts
8 - 18062400 : Bouchon traverse AR gauche
Beam end cap rear left
Achterholmendstück hint. links
9 - 99500255 : Chariotdegrand-voile
Travellercar
Großtraveller
10- 99220057 : Pontet forgé D5
Eye strap
Guseisenbeschlag
11- 21062521 : Embout rail d'écoute grand voile
Traveller track end stop
TravellerschieneEndstück
12- 99500350 : Tourelle
SwivelCamcleat
Drehklemme
13- 99500700: Crochet de laçage trampolin
Trampoline lacing post (x16)
11
12
Hobie FOX
Traverse arrière/Rear crossbar
Achterholm
20562600
13

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
10
2
3
45
7
89
11
Hobie FOX
Bôme/Boom/Baum
20512800 : BOME Fox COMPLETE
COMPLETE BOOM Fox
BAUM KOMPLETT Fox
1 - 18011880: Chariot de bôme
Outhall car assembly
Baumtraveller
2 - 99220035: Manille lyre 6 mm
Shackle 6 mm
Schäkel 6 mm
3 - 99500540: Taquet alu noir
Cam cleat aluminium black
Klemme aluminium schwarz
4 - 18060412: Cordage D5
D5 rope
Leine D5
5 - 17070150: Poulie étarquage simple
Simple block
Block einfach
6 - 18011870: Ancrage vit mulet
Gooseneck fastening
Bauteil f. Lümmelbeschlag
7 - 18000090: Embout de bôme av.
Front boom end cap
Baumendkappe vorne
8 - 18000095: Embout de bôme arrière.
Boom rear end cap
Baumendkappe hinten
9 - 14011830: Collier de bôme
Block hanger
Baumblock Beschlag
10- 99220057: Pontet
Eye strap
Bügel
11- 99500105: Poulie simple
Simple block
Block Einfach
12- 99500103: Boule d'arrêt
Stop ball
13- 14070352: Charnière centrale vit mulet
Gooseneck slider
Gleiter Lümmelbeschlag
18011881
18011882
18011883
18011884
1
10
12
6
13

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
11
Hobie Fox
Barre d'accouplement & stick
Tiller crossbar & stick
Anlenkstange & Pinne
1 - 20562200 : Barre d'accouplement Race complète
Race tiller crossbar complete
Anlenkstange kompl. Race
2 - 99220118 : Vis de réglage
Adjustment arm
Anlenkstange-Einstellschraube
3 - 99220119 : Embout fileté
Threadedendcap
Enstück mit Gewinde
4 - 99220121 Embout de barre accouplement percé
Tiller crossbar drilled end cap
Anlenkstange-Endstückgebohrt
5 - 99220162 : Embout de gouvernail Race
Race tiller end cap
RuderarmenstückRace
6 - 99220161 : Cliprapide
Retainer clip
Sicherungsclip
7 - 99502310 : Stick FX6
FX6Tiller extension
FX6Pinne
24
3
1
5
6
Bras de gouvernail/Rudder arm/Ruderarm
99600020: Kit articulation Race complet
Race tiller connector kit complete
Verbindungsgelenk kompl. Race
7

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
12
Hobie FOX
Barre de flêche et cables
Spreaders and diamond wires
Saling und Diamondwant
18060331 : KITBARREDEFLECHE
SPREADERASSEMBLY
SALING BAUSATZ
2
4
1
1
5
6
7
3
4
85 - 99220047 : Axe vit mulet
Gooseneck pin
Achse Lümmelbeschlag
6 - 18061605 : Anneau brisé SSI
Split ring SSI
RingsplingSSI
7 - 18060333 : Collier barre de flêche AV
Spreader root front
Salingarm Flansch vorne
8 - 18060334 : 1/2 collier barre de flêche AR
Spreader root rear
Salingarm Flansch hinten
9 - 18060302: Barre de flèche
Spreader arm
Saling
10- 18060332: Support de flèche
Spreader brace
Salingstütze
11- 20560590: Cable de flèche
Diamond wire
Diamondwant
12- 99180020 : Ridoire à vis 2 câbles
Adjuster with screw 2 wires
Locheisen 2 Käbel
13- 99180015 : Tole + axe ridoir câble de
flêche
Diamond anchor plate + pin
10
9
1 - 99220037: Goupille
Cotter pin
Gespalt. Stift
2 - 99220107: Axe épaule barre de flèche n°2 (court)
Spreader long pin
Salingachse lang
3- 99220108 : Axe épaule barre de flèche n°3 (long)
Spreader short pin
Salingachse kurz
4 - 99220031: Anneau brisé
Split ring
Ringspling
11
12
13
14
16
17
15
18
19
Salingspanner-Verankerung
17- 18034111: Kit protège foc Trentec
Plastic roller-diamond wire
Kit Fockschutz Trentec
18- 18011801: Tube de réglage barre de flêche
Spreader slide
Salingeinstellrohr
19- 99220106: Vis de réglage barre de flêche
spreader tip adjuster
Salingendstück-Einstellschraube
14- 99180010 : Tole réglage câble de flêche
Shield plate
Einstellplatte
15- 99180005 : Ridoir à vis câble de flêche
Turnbuckle
Salingspanner
16- 18080501 : Barette ridoir
Turnbuckle anchor plate
3
4

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
13
Hobie FOX
Mât/Mast/Mast
1
2
3
4
5
6
7
9
8
11
12 13
10
14
16 15
17
18 19
20542700 : Mât complet ss tourelle
Complete mast w/o block
Mast komplett o. Cunningham
1 - 99041011 : Rea alu D20
Aluminium sheave D20
Alu Rolle D20
2 - 99220047 : Axe percé
Clevis pin
Bolzen gebohrt
3 - 99220031 : Anneau brisé
Split ring
Ringsplint
4 - 20041755 : Fixation du hook
Hook fastening
Haken-Befestigung
5 - 18041721 : Collier de spi
Mast tang spi
Mastbeschlag Spi
6 - 21041720 : Ferrure de capelage
Mast tang
Mastbeschlag
7 - 21080511 : Barrette cable de flêche
Diamond wire holder
Salingdraht-Mastbeschlag
8 - 18060333 : Collier barre de flêche AV
Spreader root forward
Saling Ringflansch vorder
9 - 18060334 : Collier barre de flêche AR
Spreader root aft
Saling Ringflansch hinten
10- 17060302 : Bras de rotation de mât
Mast rotator
Rotationsarm
11- 18062717 : Plaque de compression
Mast rotator compression plate
Rotationsarm-Mastplatte
12-99220012 : Ecrou indessérable
Nylstop nut
Selbstsichernde Mutter
13- 99220307 : Vis TH 8x110
Screw TH 8x110
Schraube TH 8x110
14- 18011860 : Embase de vit mulet
Gooseneck base
Lümmel-Mastbeschlag
15- 99220311 : Vis TH
TH Screw
Schraube TH
16- 99220019 : Ecrou nylstop 6
Nylstop nut 6
Selbstsichernde Mutter 6
17- 14041723 : Autocollant de sécurité
Mast caution label
Sicherheitsaufkleber
18- 99080540 : Tourelles cunningham
Dowhaul swivel Camcleat
Drehklemme Vorliekstrecker
19- 99080545 : Platine tourelle
Mast swivel cam plate
Mast-Drehklemmeplatte
20- 17041750 : Réa de vit mulet
Gooseneck sheave
Lümmelbeschlag Rolle
21- 99500332 : Vis 6x60
Screw 6x60
Schraube 6x60
22- 99220094 : Vis 6x80
Screw 6x80
Schraube 6x80
23- 99220019 : Ecrou indessérable 6 mm
Nut nylstop 6 mm
Selbstsichernde Mutter6 mm
24- 17000020 : Base de mât
Mast base
Mastfußpfanne
20
21
22
23
25
26
29- 20560400 : Drisse de grand-voile
Main halyard rope
Großfallleine
30- 99500490 : Poulie drisse de spinnaker
Spi halyard block
Spinnakerfall-Block
28
27
20041750
Hook de GV
Mainsail hook
Großsegelhaken
29
25- 14061245: Axe barre 6x32
Tiller connection pin
Anlenkstange Bolzen
26- 99500114 : Poulie simple tangon
Pole single block
Einfacher Block Spibaum
27- 18080501 : Barrette ridoire câble de flêche
Turnbuckle anchor plate
Salingspanner-Platte
28- 99180010 : Tôle réglable câble de flêche
Bottlescrew shield plate
Salingspanner-Schutzplatte
29 24
30

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
14
Hobie FOX
Grand-voile/Main sail/Großsegel
20041750 :
Hookdegrand-voile
Main hook
Großhaken
Grand-voile Hobie FOX
Hobie FOXmain sail
Hobie FOXGroßsegel
20530100: Jaune/Yellow/Gelb
Lattes de grand-voile Hobie FOX
Hobie FOX main battens
Hobie FOX Großsegel-Latten
20534000 : Jeu de lattes de grand-voile complet
Main Batten set complete
Großsegel-Lattensatz kompl.
#1 : 20534001
#2 : 20034002
#3 : 20034003
#4 : 20034004
#5 : 20034005
#6 : 20034006
#7 : 20034007
99220132 :
Manille coeur
Heart shackle
17070160:
Poulie double
Double block
Block zweifach
CUNNINGHAMSYSTEM/VORLIELSTRECKER
1
2
3
4
5
6
7
222

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
15
Hobie FOX
Foc/Jib/Fock
20530200

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
16
Hobie FOX
Kit de spi/Spi kit
Traverse AV/Front crossbar/Vorderholm
Tête
Head
Kopf
Ecoute
Clew
Schothorn
Amure
Tack
Hals
3
12
11
14
13
Drisse de spi / Spinnaker halyard / Spi Fall
Ecoute d'amure/Tack line
/Hals Tampen
11
10
Ecoute de spi/Spi sheet
/Spischot
15
16
7
17
è
èè
è
è
è
è
2
2
6
8
4
9
1
è
1

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
17
9 - 99220202 : Embout tangon plast.
Spi pole end cap
Endstück Spibaum
10- 18069000 : Embout tangon plast. percé
Spi pole end cap drilled
Endstück Spibaum gebohrt
11- 16056025 : Articulation tangon
Spi pole connection
VerbindungSpibaum
12- 18061320 : Chape d'articulation tangon
Spi pole connection toggle
VerbindungswirbelSpibaum
13- 14061245 : Axe barre
Connectionpin
Bolzen
14 - 99220031 : Anneaubrisé
99220230(x10) Split ring
99220131(X50) Offenerring
15- 99500475 : Poulie Winch
Ratchet block
Knarrblock
16- 99500478 : Poulie 404
Block
Block
1 - 99220235 : Pontet forgé D5
Eye strap
Guseisenbeschlag
2 - 17070150 : Poulie simple
Single block
Block einfach
3 - 18041721 : Collier de spi
Spi head mast fitting
Mastbeschlag für Spi
4 - 20580550 : Bridetangon
Pole bridle
Spibaum-Hanepot
5 - 20562635 : Tangon de spi
Spi pole
Spibaum
6 - 21060060 : Poulie tête-à-tête spi
Sister block
Block spi
7 - 99500117 : Poulie winch
Ratchet block
Knarr-Block
8 - 18060142 : Ressort poulie écoute foc/spi
Spi sheet block spring
Spischottblock-Feder
20570320: Accastillage Spinnaker ss spi
Complete Spinnaker kit w/o spi
Spi-Rig kompl.ohne Spi
99267465: Sac spinnaker
Spinnakerbag
Spitasche
20570420 : Sac cordages Spinnaker Fox
Spi rope bag Fox
Spileinetasche Fox
Les Poulies se montent sur les chapes d'articulation de Haubans et
sur la traverse avant.
The sheet blocks are mounted at the base of the shroud adjusters
and on the front crossbar.
Blöcke müssen auf den Wanten-Toggle und den Vorderholm
eingestellt werden
Hobie FOX
Kit de spi/Spi kit
Ref. : K SPIFOX

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
18
Hobie FOX
Tangon de spi/ Spinnaker pole/Spibaum
6
7
5
8
10
9
4
1
2
3
3
36 - 20580550 : Bride tangon
Pole bridle
Spibaum-Hanepot
7 - 20569000 : Support de tangon câble
Pole support wire
Gurtel
8 - 14061245 : Axe barre
Connection pin
Bolzen
9 - 18061320 : Chape d'articulation tangon
Spi pole connection toggle
VerbindungswirbelSpibaum
10 - 99220031 : Anneau brisé
Split ring
OffenerRing
1 - 99220202 : Embout tangon plastique
Spi pole end cap
Endstück Spibaum
2 - 99500478 : Poulie 404 A
Block 404 A
Block 404 A
3 - 99220235 : Pontet forgé D5
Eye Strap
Guseisenbeschlag
4 - 17070150 : Poulie 224
Block 224
Block 224
5 - 18069000 : Embout tangon plastique percé
Spi pole end cap drilled
Endstück Spibaum gebohrt

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
19
Hobie FOX
SPINNAKER
20530300

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]
Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)
20
Hobie FOX
Trampolin/Trampoline
(Mesh)
1 - 20525800 : Trampolin
Trampoline
2 - 18050915 : Rouleaudedérive
Daggerboardroller
Rolle Steckschwert
3 - 20525000 : Jonc Trampolin Fox
Fibreglass lacing rod
4 - 99267465 : Sac de spi
Spinnakerbag
Spitasche
5 - 20525500 : Sangle de trampolin
Toe straps
Ausreitsgurtel
1
2
4
5
3
