Hollywood MX-30-USB User manual

877-130/-135
P2009 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technische Daten:
Gewicht: 0.95 kg
Maße (H*B*T): 135*235*60 mm
Betrieb: AC 230 V ~ 50 Hz
Verbrauchsleistung (max.): 5 W
Kanäle: 2
Frequenzgang: 20 – 20000 Hz
Eingangsempfindlichkeit: Line In 0.8 V mV;
Plattenspieler 15 mV;
Mikrofon 20 mV
Ausgangsspannung: max. 5 V
Signal/Rausch-Verhältnis (S/N): > 80 dB
Crosstalk: > 50 dB
Klirrfaktor: < 0.025%
Farbcode: -130 = silber; -135 = schwarz

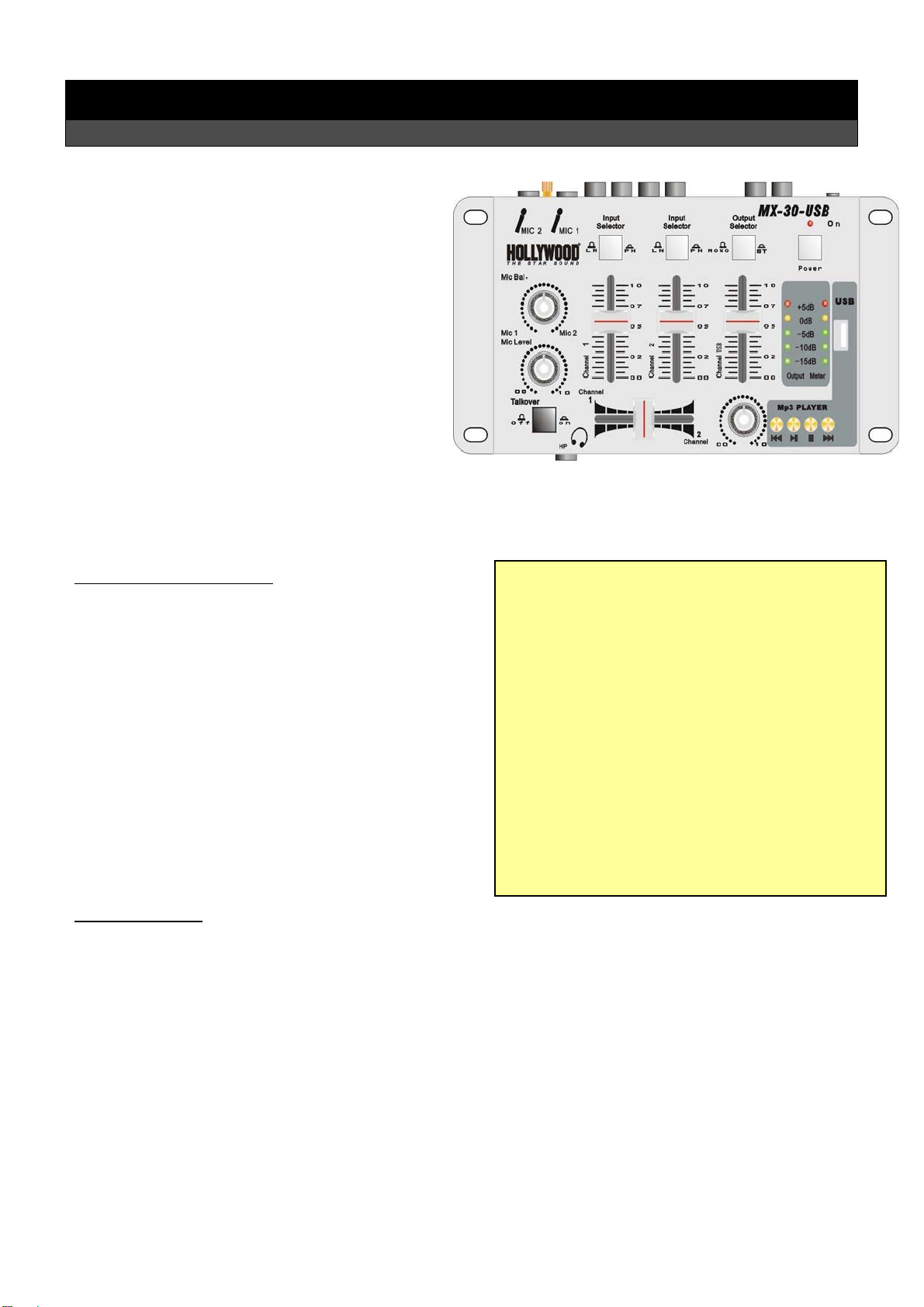

Bedienungsanleitung
Mischpult HOLLYWOOD “MX-30-USB”
Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Mischpultes gratulieren!
Mit dieser Wahl haben Sie sich für ein Produkt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt
vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!
Leistungsmerkmale
•Das Mischpult führt Signale verschiedener
Tonquellen zusammen.
•USB-Anschluss.
•Getrennte Klangregler für alle Kanäle.
•Eingänge und Ausgänge über Cinchstecker.
•Betriebszustände werden durch Leuchtdioden
angezeigt.
•Das Mischpult hat Vorhör-, Talkover-, Crossfader-
Funktion.
•Integrierter MP3-Player.
•Das Gerät besitzt vor Überlastung geschützte
Schaltkreise.
•Ideal für Partykeller und Hobby-DJs.
Sicherheitshinweise
•Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
•Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht benutzen.
•Das Gerät keinen mechanischen Belastungungen oder Feuchtigkeit aussetzen.
•Das Gerät, wegen der Durchlüftung, nicht abdecken und vor direkter Sonneneinstahlung schützen.
•Reinigen Sie das Gerät mit einem weichen trockenen Tuch.
•Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
•Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
•Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.

877-130/-135
P2009 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

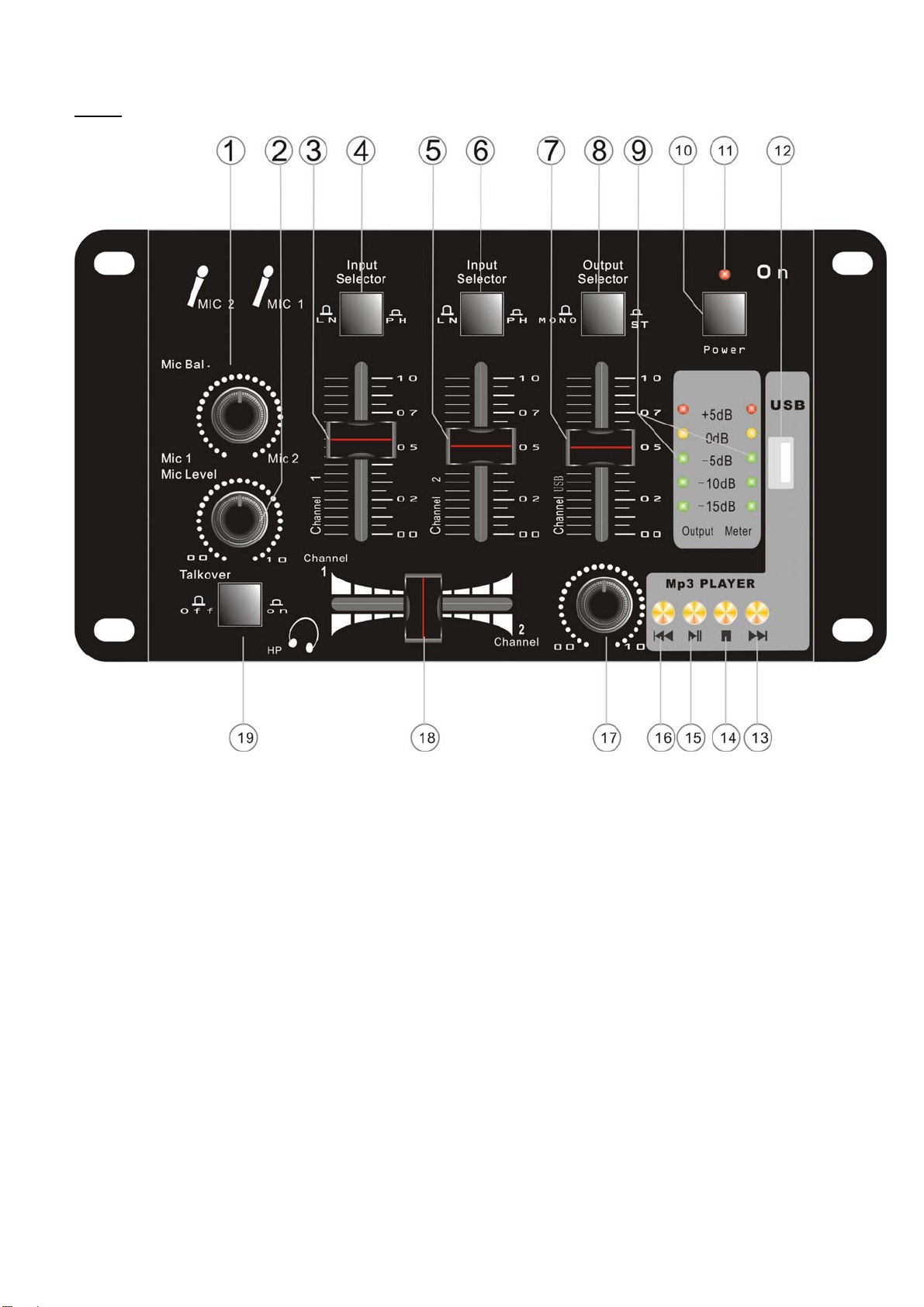

Vorderseite:
1. MIC BAL: Regler zur Einstellung des Ausgangssignals für die Mikrofone MIC 1 und MIC 2.
2. MIC LEVEL: Lautstärkenregler des Mikrofons.
3. CHANNEL 1: Separate Lautstärkenregulierung von Kanal 1.
4. INPUT SELECTOR LN/PH: Umsteller auf LINE1 oder PHONO1 als Signalquelle von Kanal 1.
5. CHANNEL 2: Separate Lautstärkenregelung von Kanal 2.
6. INPUT SELECTOR LN/PH: Umsteller auf LINE2 oder PHONO2 als Signalquelle von Kanal 2.
7. CHANNEL USB: Lautstärkenregelung des USB-Eingangs.
8. OUTPUT SELECTOR MONO/ST: Umsteller für das Ausgangssignal in Stereo oder Mono.
9. OUTPUT METER: VU-Meter mit LEDs als Indikatoren für die Signalstärke des Ausgangs.
10. POWER: EIN-/Aus-Schalter.
11. Leuchtdiode als Betriebsanzeige.
12. USB: USB-Anschluss.
13. MP3 PLAYER : Springt zum nächsten Titel.
14. MP3 PLAYER : Stoppt die Wiedergabe.
15. MP3 PLAYER : Startet die Wiedergabe und Pausenfunktion.
16. MP3 PLAYER : Springt zum vorherigen Titel.
17. 00/10: Lautstärkenregulierung des Kopfhörerausgangs.
18. CROSS-FADER: Schieber zum stufenlosen Überblenden von einem zum anderen zugeordneten Kanal.
19. TALKOVER: Ist dieser Knopf gedrückt, so warden alle Signalquellen, bis auf das Mikrofon auf 12 dB
reduziert. (Ideal um zwischendurch Ansagen zu machen, ohne die Musik auszustellen)

877-130/-135
P2009 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Rückseite:
20. AC 12V: Anschluss für das Netzgerät.
21. MASTER OUTPUT R/L: Ausgang zum Verstärker des Hauptsoundsystems. Analoger Cinchanschluss.
22. CHANNEL 2 R/L: Analoger Cinchanschluss für eine Signalquelle von Kanal 2.
23. CHANNEL 1 R/L: Analoger Cinchanschluss für eine Signalquelle von Kanal 1.
24. MIC 1/2: Klinkenanschlüsse für die Mikrofone 1 und 2.
25. GND: Erdung z.B. für Plattenspieler.
26. ADAPTER: 12 V-Netzgerät.
Seite:
27. Kopfhöreranschluss. Mit Hilfe des Kopfhörers kann man das Ausgangssignal vorhören.

877-130/-135
P2009 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technical Specifications:
Weight: 0.95 kg
Size (H*W*D): 135*235*60 mm
Operation: AC 230 V ~ 50 Hz
Power Consumption (max.): 5 W
Channels: 2
Frequency Response: 20 – 20000 Hz
Input Sensibility: Line In 0.8 V; turntable
15 mV; microphone 20 mV
Output Voltage: max. 5 V
Signal-Noise-Ratio (S/N): > 80 dB
Crosstalk: > 50 dB
Total Harmonic Distortion (THD): < 0.025%
Colour Code: -130 = silver; -135 = black
Reference Manual
Mixer HOLLYWOOD „MX-30-USB“
Preface
Dear Customer,
we like to congratulate you on the
purchase of your new mixer!
You have chosen a product which
combines deliberate technical features
with an appealing design.
Please read this manual conscientiously
and carry out the given instructions before
and while you are using your new device.
Capability Characteristics
•The mixer combines and routes signals of different
sound sources.
•USB-connector.
•It has separated adjuster for every channel.
•Input and output terminals with cinch jacks.
•The operating state will be indicated bu LEDs.
•The mixer has cue-, crossfader- and talkover-
function.
•Integrated MP3-player.
•Circuit is protected of current overload.
•Ideal for rumpus room and hobby-DJs.
Security Advices
•Before using the device, please check it for any possible damages. In case of damage do not operate it.
•Unplug the device if you do not use it for a certain time.
•The device may not become subject of mechanical stress and should not be exposed to humidity.
•To be considerate of the ventilation do not cover the device and protect it from direct solar radiation.
•Clean the device with a dry and soft cloth only.
•Caution! Should the device itself get damaged, please let the repair to the manufacturer or to a qualified
service agent.
•Please dispose packaging materials properly and do not let play children with it.
•The device itself is no toy either. Do not let children play with it too.

877-130/-135
P2009 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Front:
1. MIC BAL: Controller to adjust the output signal of the microphones MIC 1 and MIC 2.
2. MIC LEVEL: Volume control of the microphone.
3. CHANNEL 1: Separate volume control of channel 1.
4. INPUT SELECTOR LN/PH: Toggle to LINE1 or PHONO1 as signal source for channel 1.
5. CHANNEL 2: Separate volume control of channel 2.
6. INPUT SELECTOR LN/PH: Toggle to LINE2 or PHONO2 as signal source of channel 2.
7. CHANNEL USB: Volume control of the USB-input.
8. OUTPUT SELECTOR MONO/ST: Toggle for the output signal coming in stereo or mono.
9. OUTPUT METER: VU-meter with LED as indicators for the strength of the output signal.
10. POWER: On-/Off-switch.
11. LED as operation mode.
12. USB: USB-connector.
13. MP3 PLAYER : Selects the next track.
14. MP3 PLAYER : Stops the playback.
15. MP3 PLAYER : Starts the playback and pause function.
16. MP3 PLAYER : Selects the previous track.
17. 00/10: Volume control of the headphone output.
18. CROSS-FADER: Slide for step less cross-fading from one to another assigned channel.
19. TALKOVER: Press this button and all signal sources but the microphone will be reduced to 12 dB. (Ideal
to make announcements without stopping the music.)

877-130/-135
P2009 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Rear:
20. AC 12V: Connector for a power supply.
21. MASTER OUTPUT R/L: Output to the amplifier of the main sound system. Analogue cinch-connector.
22. CHANNEL 2 R/L: Analogue cinch-connector for a signal source of channel 2.
23. CHANNEL 1 R/L: Analogue cinch-connector for a signal source of channel 2.
24. MIC 1/2: TRS-connectors for microphone 1 and 2.
25. GND: Grounding e.g. for a turn table.
26. ADAPTER: 12 V-power supply.
Side Panel:
27. Headphone-connector. Use the headphone for pre-listening the output signal.
