HomeMatic HMW-LGW-O-DR-GS-EU User manual

Installations- und
Bedienungsanleitung (S. 2)
Installation and
operating manual (p. 30)
RS485 LAN Gateway,
Hutschienenmontage
RS485 LAN Gateway,
for mounting on DIN rails
HMW-LGW-O-DR-GS-EU

2 3
1. Ausgabe Deutsch 03/2013
Dokumentation © 2013 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustim-
mung des Herausgebers darf dieses Handbuch auch
nicht auszugsweise in irgendeiner Form reproduziert
werden oder unter Verwendung elektronischer, mecha-
nischer oder chemischer Verfahren vervielfältigt oder
verarbeitet werden.
Es ist möglich, dass das vorliegende Handbuch noch
drucktechnische Mängel oder Druckfehler aufweist.
Die Angaben in diesem Handbuch werden jedoch
regelmäßig überprüft und Korrekturen in der nächsten
Ausgabe vorgenommen. Für Fehler technischer oder
drucktechnischer Art und ihre Folgen übernehmen wir
keine Haftung.
Alle Warenzeichen und Schutzrechte werden aner-
kannt.
Printed in Hong Kong.
Änderungen im Sinne des technischen Fortschritts
können ohne Vorankündigung vorgenommen werden.
103850 / V 1.4
Inhaltsverzeichnis
1 Hinweise zu dieser Anleitung ..............4
2 Gefahrenhinweise ......................4
3 Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4 Allgemeine Systeminformation zu HomeMatic. 9
5 Allgemeine Hinweise zum Bussystem . . . . . . 10
5.1 Allgemeine Hinweise zur Installation .......10
5.2 Topologie des Bussystems............... 10
6 Installation ........................... 11
6.1 Installationshinweise bei abgesetzten
Komponenten.........................17
6.2 Anschlussbeispiel mit einer Unterverteilung..19
6.3 Anschlussbeispiel mit mehreren Unter-
verteilungen ..........................20
6.4 Anschluss- und Installationsbeispiel........21

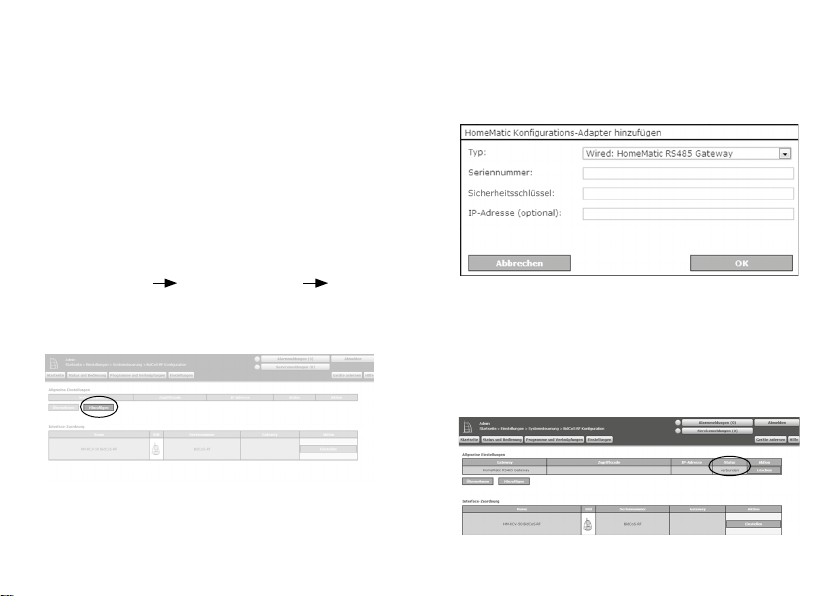

7 Einbinden ins Netzwerk (LAN) ............22

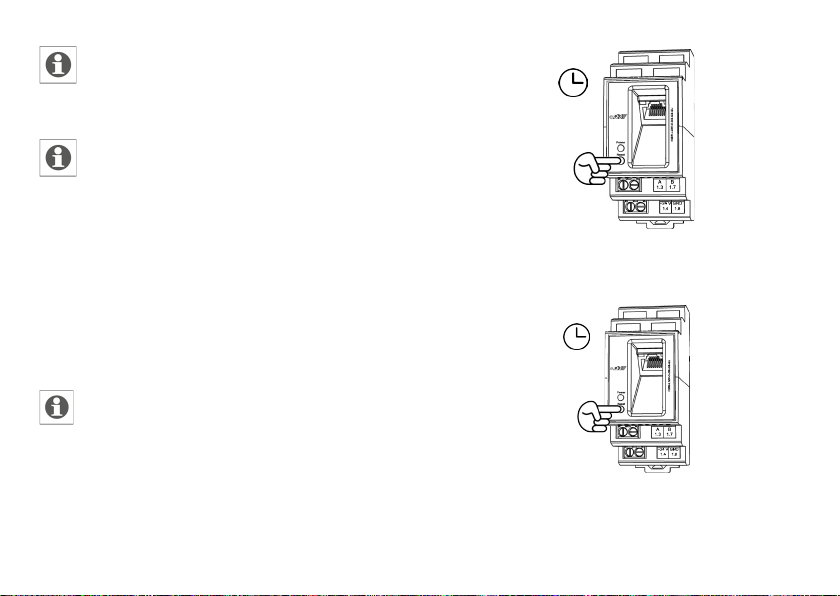

8 Werkseinstellungen des Gerätes wieder-
herstellen ............................24
9 Deinstallation .........................26
10 Wartung und Reinigung .................26
11 Lieferumfang .........................27
12 Technische Daten...................... 27

4 5
1 Hinweise zu dieser Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre
HomeMatic Komponenten in Betrieb nehmen. Bewah-
ren Sie die Anleitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung
überlassen, übergeben Sie auch diese Bedienungs-
anleitung.
Benutzte Symbole:
Achtung! Hier wird auf eine Gefahr hingewie-
sen.
Hinweis. Dieser Abschnitt enthält zusätzliche
wichtige Informationen!
2 Gefahrenhinweise
Das Gerät ist Teil einer Gebäudeinstallation.
Bei der Planung und Errichtung von elektri-
schen Anlagen sind die einschlägigen Normen
und Richtlinien des Landes zu beachten, in
dem die Anlage installiert wird.
Arbeiten an und in Niederspannungsanlagen
dürfen nur von einer Elektro-Fachkraft (nach
VDE 0100) erfolgen. Dabei sind die geltenden
Unfallverhütungsvorschriften zu beachten. Zur
Vermeidung eines elektrischen Schlages
schalten Sie vor Arbeiten am Gerät die
Netz-
spannung
frei (Sicherungsautomat abschal-
ten).
Bei Nichtbeachtung der Installationshinweise
können Brand oder andere Gefahren entste-
hen (siehe Abschnitt 6).
Betreiben Sie das Gerät nur in Innenräumen
und vermeiden Sie den Einuss von Feuchtig-
keit, Staub sowie Sonnen- oder andere Wär-
mebestrahlung.
Jeder andere Einsatz als in dieser Bedie-
nungsanleitung beschrieben ist nicht bestim-
mungsgemäß und führt zu Gewährleistungs-
und Haftungsausschluss.
Öffnen Sie das Gerät nicht, es enthält keine
durch den Anwender zu wartenden Teile. Das
Öffnen des Gerätes birgt die Gefahr eines
Stromschlages. Im Fehlerfall schicken Sie das
Gerät an den Service.

6 7
Beachten Sie beim Anschluss an die Geräte-
klemmen die hierfür zulässigen Leitungen und
Leitungsquerschnitte.
Es ist strikt darauf zu achten, dass alle An-
schlussleitungen räumlich getrennt von netz-
spannungsführenden Leitungen verlegt wer-
den (z. B. in eigenen Kabelkanälen oder
Installationsrohren).
Beachten Sie die Installationsvorschriften für
Installationen in Verteilersystemen
(DIN VDE 0100-410).
3 Funktion
Das HomeMatic RS485 Gateway ermöglicht die Kom-
munikation zwischen HomeMatic Wired-Geräten und
der HomeMatic Zentrale CCU2. Die Verbindung zur
Zentrale wird per Ethernet hergestellt. Die Kommuni-
kation zu den angeschlossenen Geräten erfolgt über
das HomeMatic Wired-Protokoll.

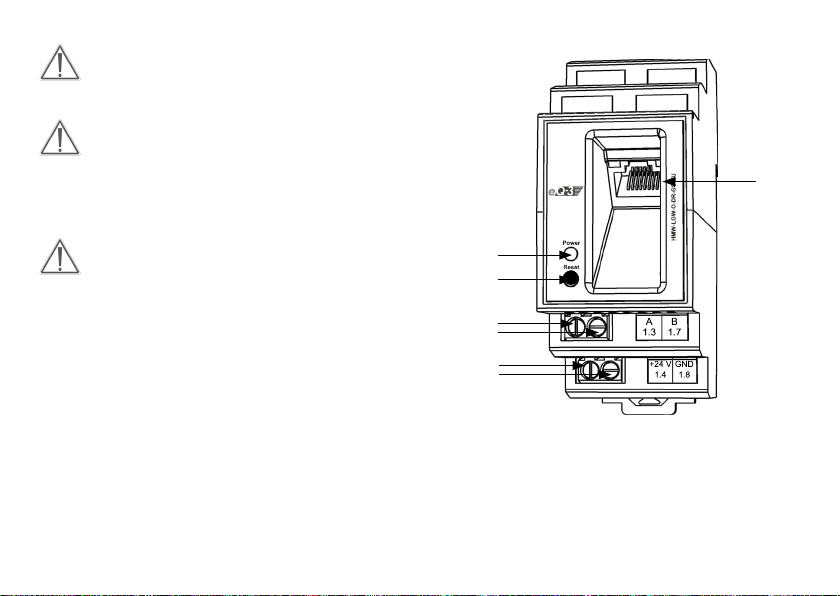

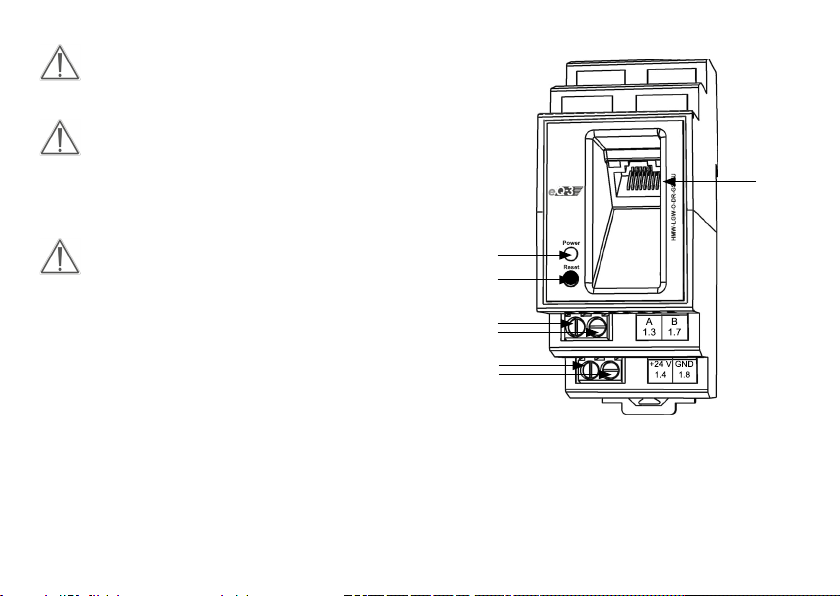

Power
Reset
HMW-LGW-O-DR-GS-EU
A
1.3
B
1.7
+24 V
1.4
GND
1.8
(A) Power-LED
(B) Reset-Taste
(C) Ethernet-Buchse
(D) Bus A
(E) Bus B
(F) Spannungsversorgung (+24 V)
(G) Masse (GND)
Übersicht
A
B
C
D
E
F
G

8 9
Das Gerät wird komfortabel auf einer Standard-
Hutschiene in einer Elektroverteilung montiert. Durch
Anlernen des HomeMatic RS485 Gateways an die
HomeMatic Zentrale kann das HomeMatic Wired
System exibel von überall im Haus gesteuert werden.
Die Kommunikation zwischen dem Gateway und der
Zentrale ist über die im Haus bauseits vorhandene
Netzwerk-Infrastruktur möglich, wodurch eine Ver-
bindung über zusätzliche Busleitungen im Haus nicht
nötig ist.

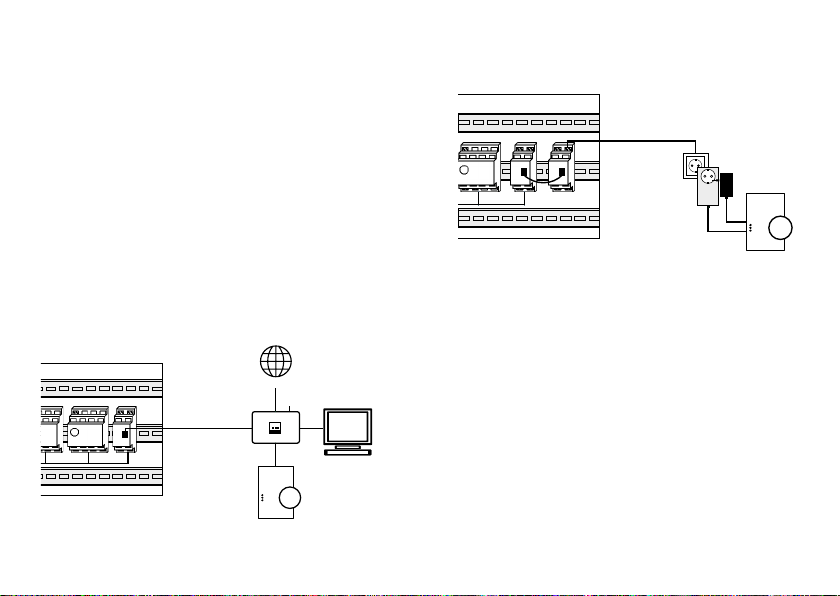

Die Kommunikation zwischen Gateway und Zentrale
ist über zwei Varianten möglich:
1. Netzwerk-Installationskabel (Hutschienen-Patch-
felder/Module):
LAN
PC
Power
Internet
Info
CCU2
Internet
Wired Gateway
2. Powerline-Kommunikation über 230V-Verkabe-
lung (DINrail Powerline-Adapter):
Powerline
230 V
Power
Internet
Info
CCU2
Wired Gateway
Powerline
Netzteil
4 Allgemeine Systeminformation
zu HomeMatic
Dieses Gerät ist Teil des HomeMatic Haussteuer-
systems. Alle im System installierten Geräte werden
mit einer Standardkonguration ausgeliefert. Darüber
hinaus ist die Funktion der Geräte über ein Pro-
grammiergerät und Software kongurierbar. Welcher
weitergehende Funktionsumfang sich daraus ergibt,
und welche Zusatzfunktionen sich im HomeMatic
System im Zusammenspiel mit weiteren Komponenten
ergeben, entnehmen Sie bitte dem HomeMatic WebUI
Handbuch. Alle technischen Dokumente und Updates
nden Sie stets aktuell unter www.homematic.com.

10 11
5 Allgemeine Hinweise zum Bus-
system
5.1 Allgemeine Hinweise zur Installation

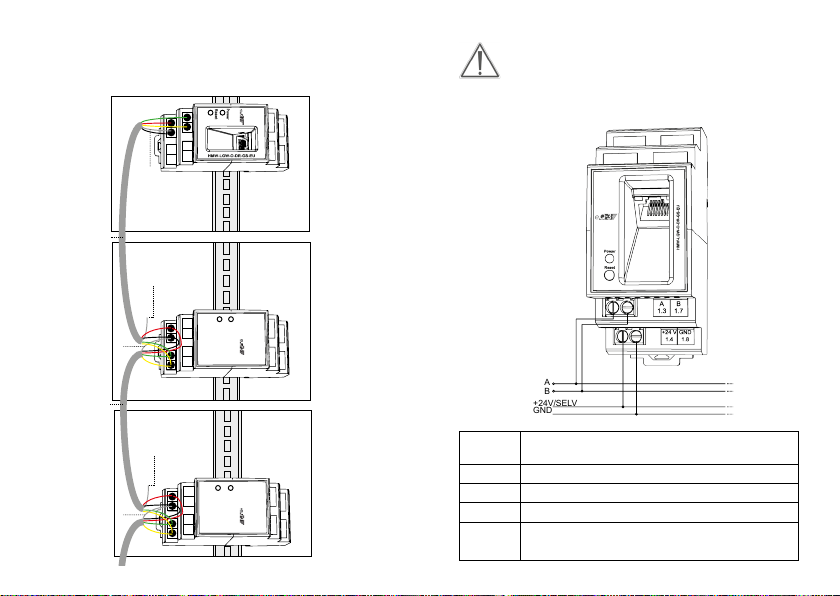

Beim Anschluss des RS485-Busses sind die A-Klem-
men (1.3), die B-Klemmen (1.7), die 24 V Spannungs-
versorgung (1.4) und die Masseklemme (1.8) der
Module einer Unterverteilung (max. 127 Stück) jeweils
miteinander zu verbinden. Ein Busabschluss ist für
diese Installation immer erforderlich.
5.2 Topologie des Bussystems
Für eine bessere Übersicht sollten die HomeMatic
Wired-Komponenten immer gruppenweise in Unterver-
teilungen montiert werden. Wie viele Unterverteilungen
angemessen sind, hängt dabei von der Art und Größe
des zu realisierenden Projektes ab und ist individuell
festzulegen. Es ist auf jeden Fall zu empfehlen, auf
jeder Etage mindestens eine Unterverteilung zu instal-
lieren. Bei größeren Gebäuden kann es auch sinnvoll
sein, mehrere Verteilungen pro Etage (z. B. separat
für jeden Flur) vorzusehen. Zwischen den Verteilern ist
die Busverkabelung und eine Masseverkabelung zu
installieren. Entsprechend sind alle Last- und Steuer-
leitungen sternförmig zu den entsprechenden Unter-
verteilungen zu führen.
Die Stromversorgung erfolgt über ein 24V-Hut-
schienen-Netzteil (24 VDC Netzteil mit stabilisierter
Ausgangsspannung) entsprechend der Anzahl und
Gesamtstromaufnahme aller vorhandenen Module
in der jeweiligen Unterverteilung dimensioniert. Bitte
entnehmen Sie die Daten der Leistungsaufnahme für
einzelne Geräte der jeweiligen Bedienungsanleitung.
6 Installation
Beachten Sie die Installationsvorschriften für
das Errichten von Niederspannungsanlagen
gemäß DIN VDE 0100-410.
Die Installation darf ausschließlich von
Personen mit einschlägigen elektrotech-
nischen Kenntnissen und Erfahrungen
vorgenommen werden.
Wenden Sie sich an einen Elektroinstallateur!
Erforderliche Fachkenntnisse für die Installation:
Für die Installation sind insbesondere folgende Fach-
kenntnisse erforderlich:
• Die anzuwendenden „5 Sicherheitsregeln“:
- Freischalten;
- gegen Wiedereinschalten sichern;
- Spannungsfreiheit feststellen;

12 13
- Erden und Kurzschließen;
- benachbarte, unter Spannung stehende
Teile abdecken oder abschranken;
• Auswahl des geeigneten Werkzeuges, der Messge-
räte und ggf. der persönlichen Schutzausrüstung;
• Auswertung der Messergebnisse;
• Auswahl des Elektro-Installationsmaterials zur
Sicherstellung der Abschaltbedingungen;
• IP-Schutzarten;
• Einbau des Elektroinstallationsmaterials;
• Art des Versorgungsnetzes (TN-System, IT-System,
TT-System) und die daraus folgenden Anschluss-
bedingungen (klassische Nullung, Schutzerdung,
erforderliche Zusatzmaßnahmen etc.)
Durch eine unsachgemäße Installation gefähr-
den Sie Ihr eigenes Leben und das Leben der
Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren
Sie schwere Sachschäden, z. B. durch Brand.
Es droht für Sie die persönliche Haftung bei
Personen- und Sachschäden.
Es ist strikt darauf zu achten, dass alle An-
schlussleitungen räumlich getrennt von netz-
spannungsführenden Leitungen verlegt wer
den (z. B. in eigenen Kabelkanälen oder Instal-
lationsrohren). Alternativ können für diese
niederspannungsführenden Leitungen doppelt
isolierte Netzkabel verwendet werden.
Die maximalen Leitungslängen aller ange-
schlossenen Leitungen sind je nach verwende-
ter Leitung unterschiedlich. Eine Länge von
50 m darf allerdings nicht überschritten werden.
Für den sicheren Betrieb muss das Gerät in
einen Stromkreisverteiler entsprechend VDE
0603, DIN 43871 (Niederspannungsunterver-
teilung (NSUV)), DIN 18015-x eingebaut wer-
den. Die Montage muss auf einer Tragschiene
(Hutschiene, DIN-Rail) lt. EN50022 erfolgen.
Installation und Verdrahtung sind entspre-
chend VDE 0100 (VDE 0100-410, VDE 0100-
510 usw.) durchzuführen. Es sind die Vor-
schriften der Technischen Anschlussbe-
stimmungen (TAB) des Energieversorgers zu
berücksichtigen.

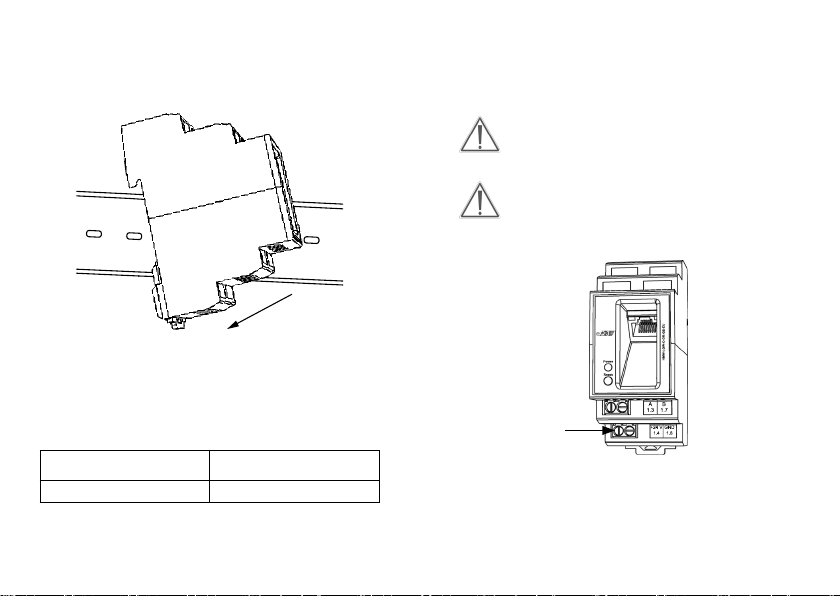

Zur Installation gehen Sie wie folgt vor:
• Setzen Sie das HomeMatic RS485 Gateway oben
mit den Rastnasen auf die Hutschiene auf.
• Verrasten Sie das Gerät, indem Sie es nach unten

14 15
drücken.
• Achten Sie darauf, dass die Rastnasen komplett
einrasten und das Gerät fest auf der Schiene sitzt.
• Isolieren Sie die Drahtenden der Leitung zum Netz-
teil und der Busleitung auf eine Länge von 8 mm ab,
ohne dabei die blanke Ader zu verletzen.
Beachten Sie die zugelassenen Leitungsquerschnitte:
starre Leitung [mm2]exible Leitung mit
Aderendhülse [mm2]
0,14 – 2,50 0,14 – 1,5

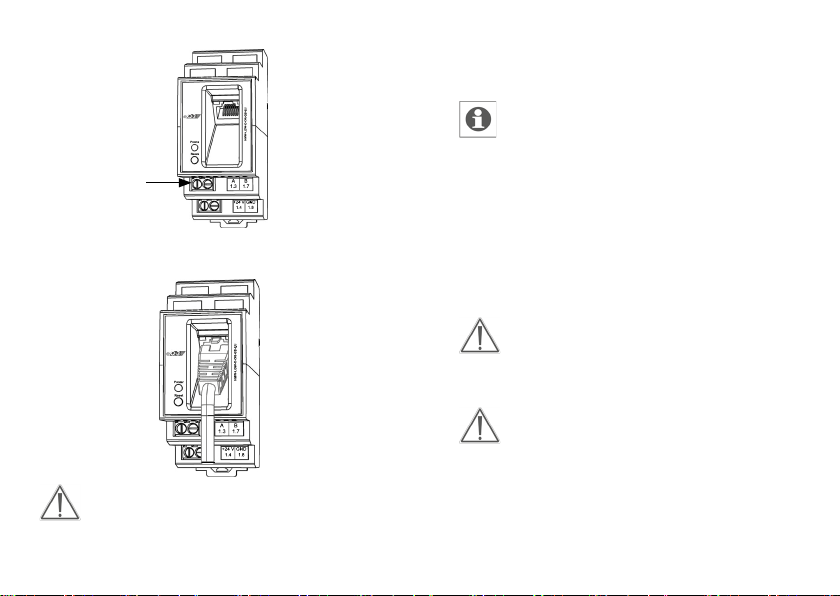

• Verdrahten Sie das HomeMatic RS485 Gateway
zur Spannungsversorgung mit dem Netzteil an den
Klemmen 1.4 (+24 V) und 1.8 (GND).
Achten Sie dabei strikt auf den polaritätsrich-
tigen Anschluss an den Klemmen.

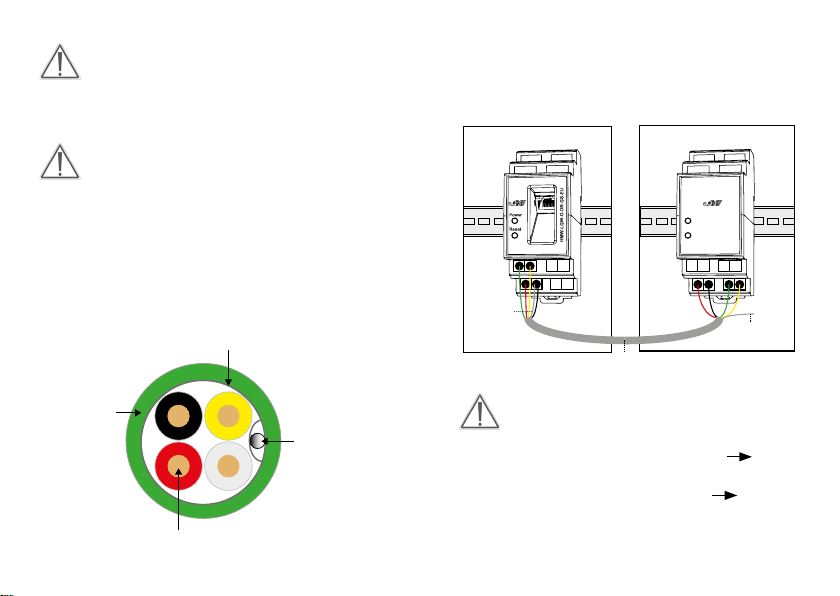

Innerhalb einer Unterverteilung dürfen HMW-
Leitungen (24V-DC und RS485-BUS) als unge-
schirmte Leitungen ausgeführt und max. 3 m
lang sein.
Power
Reset
HMW-LGW-O-DR-GS-EU
A
1.3
B
1.7
+24 V
1.4
GND
1.8
• Schließen Sie das HomeMatic RS485 Gateway mit
dem RS485-BUS an die Klemmen 1.3 (A) und 1.7
(B) an.

16 17
Power
Reset
HMW-LGW-O-DR-GS-EU
A
1.3
B
1.7
+24 V
1.4
GND
1.8
• Stecken Sie das beiliegende Ethernet-Kabel in die
dafür vorgesehene Buchse (C).
Power
Reset
HMW-LGW-O-DR-GS-EU
A
1.3
B
1.7
+24 V
1.4
GND
1.8
Um eine sichere Bedienung des Gerätes ge-
währleisten zu können, wird ein Ethernetkabel
mit mindestens der Kategorie 5 (CAT5 FTP)
benötigt.
• Vergewissern Sie sich, dass alle Anschlüsse fest
und sicher in den Installationsklemmen xiert sind.
Die Integration eines HomeMatic Wired RS485
Busabschluss Widerstandes ist zwingend
erforderlich.
6.1 Installationshinweise bei abgesetzten
Komponenten
Wenn Sie HomeMatic Wired Geräte in einer Unterver-
teilung absetzen (Leitungslänge des RS485-Bus und
der 24V-DC-Leitung > 3 m), müssen Sie eine beson-
dere Installation beachten:
Sobald die Leitungen RS485-Bus und 24V-DC
die Unterverteilung verlassen (Leitungen län-
ger 3 m), müssen Sie eine abgeschirmte Lei-
tung verwenden.
Als abgeschirmte Leitung sollten Sie eine
abgeschirmte Telefonleitung (min. J-Y(ST)Y 2
x 2 x 0,6, Fernmelde-Installationsleitung,
4-adirg) oder Netzwerk-Leitung (SF/UTP Cat-
5e oder besser) verwenden.

18 19
Der Schirm ist nur einseitig aufzulegen. Die
Anschlussseite des Schirms ist nicht festge-
legt, empfohlen wird aber das Auegen am
LAN-Gateway.
Achten Sie darauf, die nicht aufgelegte Seite
der Schirmung bzw. des Beidrahts zur Vermei-
dung von Kurzschlüssen zu sichern oder so
weit zu kürzen, dass diese mit der Isolierung
des Kabels abschließen.
Der zur Schirmung parallel geführte Draht (Beidraht
bzw. Drain wire, s. nachfolgende Abbildung) ist dazu
an den GND-Anschluss des HomeMatic Wired Ge-
rätes anzuschließen.
Mantel
Schirm
Adern
Beidraht
6.2 Anschlussbeispiel mit einer Untervertei-
lung
Hauptverteilung Unterverteilung
+24 V
1.4
GND
1.8
A
1.3
B
1.7
A
1.3
B
1.7
+24 V
1.4
GND
1.8
LAN Gateway Aktor
geschirmte Leitung
Beidraht
(nicht aufgelegt)
Beidraht
(aufgelegt)
Prog.
Bei mehreren Unterverteilungen sollten Sie
den Schirm jeweils in jeder Unterverteilung
wieder neu auegen. D.h.:
• ankommende geschirmte Leitung Schirm
nicht auegen
• abgehende geschirmte Leitung Schirm
auf GND aufgelegt, usw.

20 21
6.3 Anschlussbeispiel mit mehreren Unter-
verteilungen
Hauptverteilung Unterverteilung 1
+24 V
1.4
GND
1.8
A
1.3
B
1.7
A
1.3
B
1.7
+24 V
1.4
GND
1.8
LAN Gateway Aktor 1
Unterverteilung 2
+24 V
1.4
GND
1.8
A
1.3
B
1.7
Aktor 2
Beidraht
(nicht aufgelegt)
Beidraht (aufgelegt)
Beidraht (aufgelegt)
geschirmte Leitung geschirmte Leitung
Beidraht
(nicht aufgelegt)
Beidraht (aufgelegt)
Prog.
Prog.
Sie dürfen den Schirm nicht mit dem Schutzlei-
ter des Versorgungsnetzes verbinden.
6.4 Anschluss- und Installationsbeispiel
A
B
+24V/SELV
GND
Klemme Funktion
1.3 RS485-BUS, Leitung A
1.4 Versorgungsspannung, +24 V
1.7 RS485-BUS, Leitung B
1.8 Versorgungsspannung, Masse (GND),
Massebezug für alle Eingänge

22 23
7 Einbinden ins Netzwerk (LAN)
Um eine Kommunikation zwischen Ihrer HomeMatic
Zentrale und den HomeMatic Wired-Geräten herzu-
stellen, muss das HomeMatic Wired RS485 Gateway
ins Netzwerk eingebunden werden. Dazu gehen Sie
bitte wie folgt vor:
Einrichten über die HomeMatic Zentrale
• Öffnen Sie die Bedienoberäche WebUI in Ihrem
Webbrowser.
• Klicken Sie in der Bedienoberäche WebUI auf
„Einstellungen“ „Systemsteuerung“ „LAN-
Gateway Konguration“.
• Klicken Sie im nächsten Fenster unter „Allgemeine
Einstellungen“ auf den Button „Hinzufügen“.
• Wählen Sie im nächsten Fenster den Typ „Wired:
HomeMatic RS485 Gateway“ aus. Geben Sie
anschließend die Seriennummer (s. Aufkleber auf
der Oberseite des Gateways) und den Sicherheits-
schlüssel bzw. das Passwort (s. Aufkleber auf der
Unterseite des Gateways) Ihres HomeMatic Wired
RS485 Gateways ein. Diese können Sie später
auch noch ändern.
• Bestätigen Sie Ihre Eingaben mit „OK“ und klicken
Sie im nächsten Fenster auf „Übernehmen“.
• Starten Sie abschließend Ihre HomeMatic Zentrale
neu.
• Das Gateway wurde erfolgreich ins Netzwerk einge-
bunden, wenn der Status „verbunden“ ist.

24 25
Um einzelne HomeMatic Wired Geräte in das
System einbinden zu können, gehen Sie bitte
wie in den dazugehörigen Bedienungsanlei-
tungen beschrieben vor.
Einzelheiten zu Netzwerkproblemen (z. B. kein
DHCP) nden Sie im FAQ-Bereich auf der
Website www.homematic.com
8 Werkseinstellungen des Ge-
rätes wiederherstellen
Die Werkseinstellungen des HomeMatic RS485
Gateways können manuell wieder hergestellt werden.
Dabei gehen alle Einstellungen und Informationen
verloren.
Bevor Sie die Werkseinstellungen des Gerätes
wieder herstellen, löschen Sie es zuerst aus der
HomeMatic Bedienoberäche WebUI.
Um die Werkseinstellungen wieder herzustellen,
gehen Sie wie folgt vor:
• Drücken Sie die Reset-Taste für ca. 6 Sekunden.
Die schnell blinkende LED zeigt den Löschmodus
an.
•
Power
Reset
HMW-LGW-O-DR-GS-EU
A
1.3
B
1.7
+24 V
1.4
GND
1.8
> 6 s
Lassen Sie die Taste los.
• Drücken Sie die Taste erneut für ca. 3 Sekunden,
bis die LED sehr langsam blinkt.
Power
Reset
HMW-LGW-O-DR-GS-EU
A
1.3
B
1.7
+24 V
1.4
GND
1.8
> 3 s
• Lassen Sie die Taste los.
• Die LED erlischt nach kurzer Zeit und die Werksein-
stellungen des Gerätes sind wieder hergestellt.

26 27
9 Deinstallation
• Zur Demontage des HomeMatic RS485 Gateways
lösen Sie zunächst die Verdrahtungen.
• Drücken Sie die Lasche an der unteren Rückseite
des Gerätes mit einem Schlitzschraubendreher
nach unten und nehmen Sie das Gerät mit einer
Schwenkbewegung von der Hutschiene ab.
10 Wartung und Reinigung
Das Produkt ist wartungsfrei. Überlassen Sie eine
Reparatur einer Fachkraft.
11 Lieferumfang
• HomeMatic RS485 LAN Gateway (montagefertig)
• Ethernetkabel
• Installations- und Bedienungsanleitung
12 Technische Daten
Geräte-Kurzbezeichnung: HMW-LGW-O-DR-GS-EU
Versorgungsspannung: 24 VDC/SELV
Stromaufnahme: 100 mA (max.)
Leistungsaufnahme im
Ruhebetrieb: 0,75 W
Schutzart: IP20
Umgebungstemperatur: 0 - 35 °C
Gehäuseabmessungen: Standard-Hutschienen
(B x H x T) gehäuse mit 2 TE Breite
35 x 87 x 64 mm
Gewicht: 76 g
Netzwerk: Ethernet, 10/100 Base-T
Kommunikation: RS485-Bus
Schutzklasse: III
Technische Änderungen sind vorbehalten.

2928
Entsorgungshinweis:
Gerät nicht im Hausmüll entsorgen! Elektro-
nische Geräte sind entsprechend der Richtli-
nie über Elektro- und Elektronik-Altgeräte über
die örtlichen Sammelstellen für Elektronik-
Altgeräte zu entsorgen.
Das CE-Zeichen ist ein Freiverkehrszeichen,
das sich ausschließlich an die Behörden
wendet und keine Zusicherung von Eigen-
schaften beinhaltet.
Bei technischen Fragen zum Gerät, wenden
Sie sich bitte an Ihren Fachhändler.

30 31
1st English edition 03/2013
Documentation © 2013 eQ-3 AG, Germany
All rights reserved. This manual may not be reprodu-
ced in any format, either in whole or in part, nor may
it be duplicated or edited by electronic, mechanical
or chemical means, without the written consent of the
publisher.
Typographical and printing errors cannot be excluded.
However, the information contained in this manual is
reviewed on a regular basis and any necessary cor-
rections will be implemented in the next edition. We
accept no liability for technical or typographical errors
or the consequences thereof.
All trademarks and industrial property rights are ack-
nowledged.
Printed in Hong Kong. Translation of original manual.
Changes may be made without prior notice as a result
of technical advances.
103850 / V 1.4
Table of contents
1 Information about this manual .............32
2 Hazard information......................32
3 Function ..............................34
4 General system information about HomeMatic 37
5 General information about the bus system ...38
5.1 General information on the installation.......38
5.2 Topology of the bus system . . . . . . . . . . . . . . . 38
6 Installation ............................39
6.1 Installation instructions for remote
components . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
6.2 Example connection with one sub-distribution
board ................................47
6.3 Example connection with more than one
sub-distribution board....................48
6.4 Connection and installation example ........49
7 Integration into network (LAN) .............50
8 Restoring the factory settings..............51
9 Disassembly...........................53
10 Maintenance and cleaning................53
11 Scope of supply . . . . . . . . . . . . . . . . . . . . . . . . 54
12 Technical data .........................54

32 33
1 Information about this manual
Read this manual carefully before beginning operation
with your HomeMatic components. Keep the manual
handy for later consultation! If you hand over the de-
vice to other persons for use, please hand over the
operating manual as well.
Symbols used:
Attention! This indicates a hazard.
Note. This section contains important additio-
nal information.
2 Hazard information
The device described is part of a building
installation. When planning and setting up
electrical systems, the pertinent standards and
regulations of the respective country of instal-
lation are to be observed.
Work on and in low-voltage installations is only
permitted by qualied electricians (in accor-
dance with VDE 0100). Applicable accident
prevention regulations must be complied with
whilst such work is being carried out. Discon-
nect the power to devices before working on
them to prevent electrocution (switch circuit
breaker).
Ignoring installation instructions can cause
res or other hazards (see sec. 6).
The device may only be operated indoors and
must be protected from the effects of damp
and dust, as well as solar or heat radiation.
Using the device for any purpose other than
that described in this operating manual does
not fall within the scope of intended use and
shall invalidate any warranty or liability.
Do not open the device: it does not contain
any components that need to be serviced by
the user. There is a risk of electrical shock by
opening the device. In the event of an error,
please return the device to our service depart-
ment.

34 35
When connecting to the device terminals, take
the permissible cables and cable cross sec-
tions into account.
It is absolutely essential to ensure that all
connecting cables are laid so that they are
physically separate from cables carrying mains
voltage (e.g. in separate cable ducts or wiring
conduits).
Observe the installation instructions for instal-
lation in distribution systems (DIN VDE 0100-
410).
3 Function
The HomeMatic RS485 Gateway enables commu-
nication between HomeMatic Wired devices and the
HomeMatic CCU2. Connection between Gateway and
CCU2 is established via Ethernet. The communication
to connected devices is established via the HomeMatic
Wired Protocol.
Power
Reset
HMW-LGW-O-DR-GS-EU
A
1.3
B
1.7
+24 V
1.4
GND
1.8
(A) Power LED
(B) Reset button
(C) Ethernet port
(D) Bus A
(E) Bus B
(F) Power supply (+24V)
(G) GND
Overview
A
B
C
D
E
F
G

36 37
The device can be comfortably mounted on a DIN rail
in an electrical distribution board. By teaching-in the
HomeMatic RS485 Gateway to the HomeMatic Central
Control Unit, the HomeMatic Wired system can be
exibly controlled from everywhere in the house. The
communication between the Gateway and the Central
Control Unit can be performed via the existing network
infrastructure in the house. Thus, a connection via
additional bus lines is not necessary.
The communication between the Gateway and the
Central Control Unit can be performed in two ways.
1. Network installation cable (DIN rail patch elds/
modules):
LAN
PC
Power
Internet
Info
CCU2
Internet
Wired Gateway
2. Powerline communication via 230V cabling (DIN
rail powerline adapter):
Powerline
230 V
Power
Internet
Info
CCU2
Wired Gateway
Powerline
Power supply unit
4 General system information
about HomeMatic
This device is a component of the HomeMatic Home
Control System. All devices are delivered in a stan-
dard conguration. The functionality of the device
can also be congured with a programming device
and software. The additional functions that can be
made available in this way and the supplementary
functions provided by the HomeMatic system when it
is combined with other components are described in
the HomeMatic WebUI Manual. All current technical
documents and updates are provided at
www.homematic.com.

38 39
5 General information about the
bus system
5.1 General information on the installation
When connecting the RS485 bus, the A terminals
(1.3), the B terminals (1.7), the 24 V power supply and
the ground terminal (1.8) of the modules of a sub-
distribution (max. 127 segments) are to be connected
with one another. A bus terminator is always required
for this installation.
5.2 Topology of the bus system
The HomeMatic Wired components should always be
mounted in groups of sub-divisions to provide a better
overview. The number of sub-divisions that is appropri-
ate depends on the type and size of the project and is
to be dened accordingly. Installing at least one sub-
division on each level is recommended. Larger buil-
dings may require planning several sub-divisions per
level (e.g. separate for every oor). Bus cabling and a
ground cable have to be installed between the distribu-
tors. All load and control wiring should also be run in a
star format to the respective sub-divisions.
The power is supplied via a 24V DIN rail power supply
unit (24V VDC power supply with stabilized output vol-
tage) according to the number and total current con-
sumption of all existing modules. You will nd further
details regarding the power consumption of the single
devices in the corresponding operating manual.
6 Installation
Observe the installation instructions for installa-
tions in distribution systems (DIN VDE 0100-
410).
Only to be installed by persons with the
relevant electro-technical knowledge and
experience.
Contact an electrical installer!
Specialist knowledge required for installation:
The following specialist knowledge is particularly im-
portant during installation:
• The ‚5 safety rules‘ to be used:
- Disconnect from mains;
- Safeguard from switching on again;
- Check that system is de-energised;
- Earth and short circuit;
- Cover or cordon off neighbouring live parts;
• Select suitable tool, measuring equipment and, if
necessary, personal safety equipment;
• Evaluation of measuring results;
