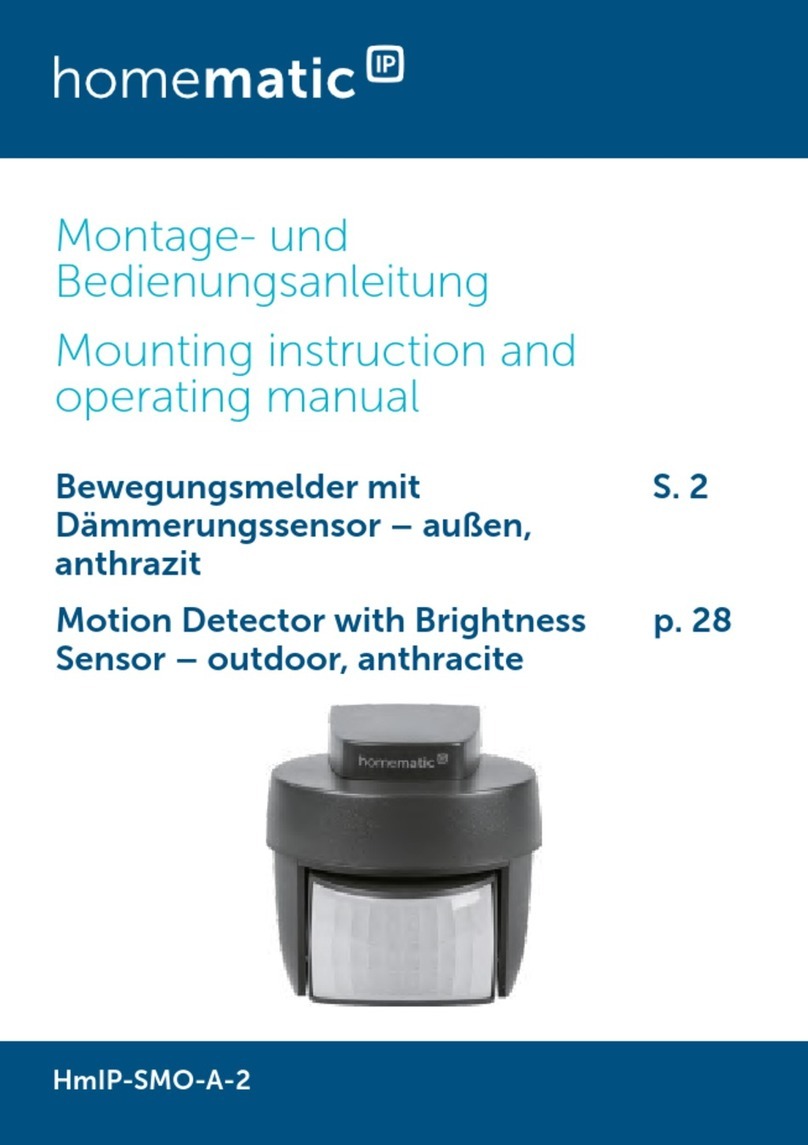

HomeMatic HmIP-SMO-A User manual

Montage- und
Bedienungsanleitung
Mounting instruction and
operating manual
Bewegungsmelder mit
Dämmerungsensor - außen,
anthrazit
S. 2
Motion Detector with Brightness
Sensor - outdoor, anthracite
p. 28
HmIP-SMO-A

Lieferumfang
Anzahl Bezeichnung
1 Homematic IP Bewegungsmelder mit
Dämmerungssensor - außen, anthrazit
1 Wandhalterung
2 Schrauben
2 Dübel
2 1,5 V LR6/Mignon/AA Batterien
1 Bedienungsanleitung
2 1,5 V LR6/Mignon/AA Batterien
1 Bedienungsanleitung
Dokumentation © 2016 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des
Herausgebers darf diese Anleitung auch nicht auszugsweise in
irgendeiner Form reproduziert werden oder unter Verwendung
elektronischer, mechanischer oder chemischer Verfahren verviel-
fältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktech-
nische Mängel oder Druckfehler aufweist. Die Angaben in dieser
Anleitung werden jedoch regelmäßig überprüft und Korrekturen
in der nächsten Ausgabe vorgenommen. Für Fehler technischer
oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne
Vorankündigung vorgenommen werden.
150322 (web)
Version 1.0 (07/2016)

1
A
B
C
D
E

2
12 m 3 m 2 m
90 °
110 °
135 °
2 m
6 m
12 m

3
4
F
G

6

7
Inhaltsverzeichnis
1 Hinweise zur Anleitung...................................................8
2 Gefahrenhinweise............................................................8
3 Funktion und Geräteübersicht ....................................10
4 Allgemeine Systeminformationen .............................. 11
5 Montage...........................................................................12
5.1 Allgemeine Montagehinweise...........................................12
5.2 Montage.................................................................................14
6 Inbetriebnahme ..............................................................15
7 Funktionstest...................................................................18
8 Batterien wechseln ........................................................19
9 Fehlerbehebung ............................................................ 20
9.1 Schwache Batterien ........................................................... 20
9.2 Fehlercodes und Blinkfolgen ............................................21
9.3 Duty Cycle ........................................................................... 23
10 Wiederherstellung der Werkseinstellungen..............24
11 Wartung und Reinigung................................................25
12 Allgemeine Hinweise zum Funkbetrieb.....................25
13 Technische Daten ..........................................................26

8
Hinweise zur Anleitung
1 Hinweise zur Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home-
matic IP Gerät in Betrieb nehmen. Bewahren Sie die An-
leitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung über-
lassen, übergeben Sie auch diese Anleitung.
Benutzte Symbole:
Achtung!
Hier wird auf eine Gefahr hingewiesen.
Hinweis.
Dieser Abschnitt enthält zusätzliche wichtige In-
formationen.
2 Gefahrenhinweise
Önen Sie das Gerät nicht. Es enthält keine durch
den Anwender zu wartenden Teile. Im Fehlerfall
lassen Sie das Gerät von einer Fachkraft prüfen.
Aus Sicherheits- und Zulassungsgründen (CE) ist
das eigenmächtige Umbauen und/oder Verän-
dern des Gerätes nicht gestattet.

9
Gefahrenhinweise
Das Gerät ist kein Spielzeug! Erlauben Sie Kindern
nicht damit zu spielen. Lassen Sie das Verpa-
ckungsmaterial nicht achtlos liegen. Plastikfolien/
-tüten, Styroporteile etc. können für Kinder zu
einem gefährlichen Spielzeug werden.
Bei Sach- oder Personenschäden, die durch un-
sachgemäße Handhabung oder Nichtbeachten
der Gefahrenhinweise verursacht werden, über-
nehmen wir keine Haftung. In solchen Fällen er-
lischt jeder Gewährleistungsanspruch! Für Folge-
schäden übernehmen wir keine Haftung!
Jeder andere Einsatz, als der in dieser Bedie-
nungsanleitung beschriebene, ist nicht bestim-
mungsgemäß und führt zu Gewährleistungs- und
Haftungsausschluss.

10
Funktion und Geräteübersicht
3 Funktion und Geräteübersicht
Der Homematic IP Bewegungsmelder mit Dämmerungs-
sensor ist speziell für den Einsatz im Außenbereich des
Hauses geeignet. Das Gerät erkennt Bewegungen innerhalb
des Erfassungsbereichs (z. B. eine Person oder ein Tier) und
dank eines integrierten Dämmerungssensors auch die Um-
gebungshelligkeit.
Sie können den leistungsfähigen Bewegungsmelder z.B. für
Lichtsteuerung oder in Sicherheitsanwendungen einsetzen.
Über die Bewegungserkennung kann in Verbindung mit
anderen Homematic IP Geräten Licht eingeschaltet oder
Alarm ausgelöst werden.
Kurzfristige Helligkeitsschwankungen werden ausgefil-
tert, wodurch ein unbeabsichtigtes Ansprechen des Be-
wegungsmelders verhindert wird.
Erweiterte Funktionen
wie beispielsweise zur Steuerung von Lichtquellen oder
zum Einstellen der Auslösehelligkeit stehen beim Einsatz in
Verbindung mit der Homematic Zentrale CCU2 zur Verfü-
gung.
Durch eine Erfassungsreichweite von bis zu 12 Metern,
einem Erfassungswinkel von ca. 90° und der Möglichkeit,
das Gerät in einem 360°-Winkel stufenlos zu drehen, lässt
sich der Erfassungsbereich optimal den örtlichen Gege-
benheiten anpassen. Der Bewegungsmelder ist mit einer
Wandhalterung ausgestattet und kann so flexibel mon-
tiert werden.

11
Allgemeine Systeminformationen
Geräteübersicht (s. Abbildung 1):
(A) Wandhalterung
(B) Batteriefachdeckel
(C) PIR-Linse
(D) Batteriefach
(E) Systemtaste und Geräte-LED
4 Allgemeine Systeminformationen
Dieses Gerät ist Teil des Smart-Home-Systems Home-
matic IP und kommuniziert über das HmIP Funkproto-
koll. Alle Homematic IP Geräte können komfortabel und
individuell per Smartphone über die Homematic IP App
konfiguriert werden. Welcher Funktionsumfang sich in-
nerhalb des Homematic IP Systems im Zusammenspiel
mit weiteren Komponenten ergibt, entnehmen Sie bitte
dem Homematic IP Anwenderhandbuch. Alle techni-
schen Dokumente und Updates finden Sie stets aktuell
unter www.eQ-3.de.

12
Montage
5 Montage
5.1 Allgemeine Montagehinweise
Der Homematic IP Bewegungsmelder ist mit einer Wand-
halterung ausgestattet und für die Wandmontage vorge-
sehen. Die Linse des Geräts kann in der Wandhalterung
um 360° gedreht und zusätzlich geneigt werden. Somit
lässt sich der Erfassungsbereich in einem nahezu belie-
bigen Winkel zur Wand und zum Boden ausrichten und
auch nachträglich beliebig korrigieren. Suchen Sie sich
einen geeigneten Montageort für den Bewegungsmelder
im zu überwachenden Bereich aus. Beachten Sie dabei
die Hinweise in den nachfolgenden Abschnitten. Wir
empfehlen eine Montagehöhe von ca. 2 m für eine op-
timale Nutzung.
Die Erfassungslinse des Bewegungsmelders ver-
fügt über mehrere Erfassungsebenen mit je 12
Segmenten. Damit lässt sich bei einem Önungs-
winkel von 90° eine Reichweite von bis zu 12 m
erzielen. Der insgesamt mögliche Erfassungsbe-
reich ist in Abbildung 2 zu sehen.
Um eine unbeabsichtigte Auslösung z. B. durch
Haustiere zu vermeiden, halten Sie diese mög-
lichst vom Erfassungsbereich fern. Ist dies nicht
möglich, versuchen Sie, durch Höhenvariation
der Erfassungslinse die Erfassung dementspre-
chend auszurichten.

13
Montage
Die Leistungsfähigkeit der Erfassung hängt vom
Temperaturunterschied zwischen dem sich be-
wegenden Objekt und dem jeweiligen Hinter-
grund ab. Eine Erfassung von Temperaturunter-
schieden durch Glas hindurch ist nicht möglich.
Die höchste Empfindlichkeit wird bei einer Bewe-
gung quer durch den Erfassungsbereich, also am
Bewegungsmelder vorbei erreicht. Die geringste
Empfindlichkeit besteht bei direkter Bewegung
auf den Bewegungsmelder zu oder von ihm weg.
Achten Sie bei der Montage darauf, dass der Be-
wegungsmelder nicht direkt auf oder in der Nähe
von großen Metallgegenständen (Heizung, aluka-
schierte Wände, etc.) montiert wird, da sich hier-
durch die Funkreichweite reduziert.
Um die Gefahr eines Fehlalarms zu verringern,
darf der Bewegungsmelder weder direktem Son-
nenlicht, Autoscheinwerfern usw. ausgesetzt,
noch in der Nähe einer Wärmequelle (z. B. über
einem Heizkörper) montiert werden. Die Erfas-
sungsbereiche sollten gegen eine Wand oder auf
den Boden ausgerichtet werden, nicht aber direkt
auf Fenster, Heizungen oder sonstige Wärme-
quellen.

14
Montage
5.2 Montage
Achten Sie bei der Auswahl des Montageortes und
beim Bohren in der Nähe vorhandener Schalter
oder Steckdosen auf den Verlauf elektrischer Lei-
tungen bzw. auf vorhandene Versorgungsleitun-
gen.
Der Montageort sollte witterungsgeschützt und
frei von direkter Sonnen- und anderer Wärme-
strahlung sein.
Gehen Sie wie folgt vor, um den Bewegungsmelder zu
montieren:
• Wählen Sie einen passenden Montageort in 2,0m
bis 2,5 m Höhe.
• Positionieren Sie die Wandhalterung (A) mit der
ebenen Fläche nach oben an geeigneter Stelle an
einer Wand oder Decke.
• Zeichnen Sie durch die Schraubenlöcher (F) die
entsprechenden Bohrlöcher der Wandhalterung
(A) an (siehe Abbildung 3).
• Bohren Sie jeweils ein Loch mit 5 mm Breite und
35 mm Tiefe. Stecken Sie die Dübel ein (im Liefe-
rumfang enthalten).
• Zur Deckenmontage bohren Sie die vorgeform-
ten Löcher der Wandhalterung (G) mit einem
3,2mm Bohrer durch (siehe Abbildung 4).

15
Inbetriebnahme
• Halten Sie die Wandhalterung (A) vor die Bohrlö-
cher. Befestigen Sie diese mit den beiliegenden
Schrauben.
• Schieben Sie abschließend den Bewegungsmel-
der wieder in die Wandhalterung (A) zurück, bis
er einrastet. Stecken Sie hierfür das Gerät zuerst
von vorne in die dafür vorgesehene Önung und
rasten es anschließend hinten ein (siehe Abbil-
dung 5).
6 Inbetriebnahme
Bitte lesen Sie diesen Abschnitt erst vollständig,
bevor Sie mit der Inbetriebnahme beginnen.
Richten Sie zunächst Ihren Homematic IP Access
Point über die Homematic IP App ein, um weitere
Homematic IP Geräte im System nutzen zu kön-
nen. Ausführliche Informationen dazu finden Sie
in der Bedienungsanleitung des Access Points.
Sie können das Gerät sowohl an den Access Point
als auch an die Homematic Zentrale CCU2 anler-
nen. Weitere Informationen dazu entnehmen Sie
bitte dem Homematic IP Anwenderhandbuch (zu
finden im Downloadbereich unter www.eQ-3.de).

16
Inbetriebnahme
Damit der Bewegungsmelder in Ihr System integriert wer-
den und mit anderen Homematic IP Geräten kommuni-
zieren kann, muss er zunächst an den HomematicIP Ac-
cess Point angelernt werden.
Zum Anlernen des Bewegungsmelders gehen Sie wie folgt
vor:
• Önen Sie die Homematic IP App auf Ihrem
Smartphone.
• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.
• Ziehen Sie den Isolierstreifen aus dem Batterie-
fach (D) des Bewegungsmelders heraus oder le-
gen Sie die mitgelieferten zwei LR6/Mignon/(AA)
Batterien polrichtig entsprechend den Polaritäts-
markierungen in das Batteriefach (D) ein, um das
Gerät zu aktivieren.
• Das Batteriefach (D) befindet sich am Basisgerät.
Um es zu önen, ist es erforderlich, das Basisge-
rät von der Wandhalterung (A) zu entfernen (siehe
Abbildung 5).
• Drehen Sie den Batteriefachdeckel (B) des Be-
wegungsmelders gegen den Uhrzeigersinn und
heben ihn nach oben ab.
Nach dem Einlegen der Batterien erfolgt die Initia-
lisierung des Gerätes. Die Geräte-LED (E) leuchtet
orange und anschließend grün auf (bzw. orange
und anschließend rot, wenn ein Fehler auftritt).

17
Inbetriebnahme
• Schieben Sie den Deckel von oben auf das Batte-
riefach (D) und drehen ihn im Uhrzeigersinn, bis
er einrastet.
• Der Anlernmodus ist für 3 Minuten aktiv.
Sie können den Anlernmodus manuell für weitere
3 Minuten starten, indem Sie die Systemtaste (E)
kurz drücken (s. Abbildung 5).
• Das Gerät erscheint automatisch in der Homema-
tic IP App.
• Zur Bestätigung geben Sie in der App die letzten
vier Ziern der Gerätenummer (SGTIN) ein oder
Scannen Sie den QR-Code. Die Gerätenummer
finden Sie auf dem Aufkleber im Lieferumfang
oder direkt am Gerät.
• Warten Sie, bis der Anlernvorgang abgeschlossen
ist.
• Zur Bestätigung eines erfolgreichen Anlernvor-
gangs leuchtet die Geräte-LED (E) grün. Das Gerät
ist nun einsatzbereit.
• Wählen Sie die gewünschte Lösung für Ihr Gerät
aus.
• Ordnen Sie das Gerät in der App einem Raum zu
und vergeben Sie einen Namen für das Gerät.
Leuchtet die Geräte-LED (E) rot, versuchen Sie es
erneut.

18
Funktionstest
Das Gerät benötigt nach dem Einlegen der Batte-
rien ca. 30 Sekunden bis zur Herstellung der Be-
triebsbereitschaft. Innerhalb dieser Zeit werden
keine Bewegungen erkannt.
Nachdem der Anlernvorgang abgeschlossen ist,
beginnt der Funktionstest des Bewegungsmel-
ders (siehe „7 Funktionstest“ auf Seite 18).
7 Funktionstest
Der Funktionstest wird nur aktiviert, wenn der Be-
wegungsmelder bereits angelernt wurde.
Bis 10 Minuten nach dem Anlernen oder nach dem Ein-
legen der Batterien signalisiert die PIR-Linse (C) erkannte
Bewegungen. Die PIR-Linse blinkt währenddessen im Se-
kundentakt rot.
Auf diese Weise lassen sich Erfassungsbereich und Emp-
findlichkeit direkt am Sensor überprüfen.
Um den Funktionstest erneut zu starten, entneh-
men Sie die Batterien und legen Sie diese wieder
ein.

19
Batterien wechseln
8 Batterien wechseln
Wird das Batteriesymbol in der App bzw. eine leere Batterie
am Gerät angezeigt (s. „9.2 Fehlercodes und Blinkfolgen“
auf Seite 21), tauschen Sie die verbrauchten Batterien
gegen zwei neue Batterien des Typs LR6/Mignon/AA aus.
Beachten Sie dabei die richtige Polung der Batterien.
• Das Batteriefach (D) befindet sich am Basisgerät.
Um es zu önen, ist es erforderlich, das Basisge-
rät von der Wandhalterung (A) zu entfernen (siehe
Abbildung 5).
• Drehen Sie den Batteriefachdeckel (B) des Be-
wegungsmelders gegen den Uhrzeigersinn und
heben ihn nach oben ab.
• Legen Sie zwei neue LR6/Mignon/AA Batterien
polrichtig entsprechend den Polaritätsmarkierun-
gen in das Batteriefach (D) ein.
• Schieben Sie den Deckel von oben auf das Batte-
riefach (D) und drehen ihn im Uhrzeigersinn, bis
er einrastet.
Nach dem Einlegen der Batterien führt der
Bewegungs-
melder zunächst einen Selbsttest für ca. 2 Sekunden
durch. Danach erfolgt die Initialisierung. Den Abschluss
bildet die Test-Anzeige: oranges und grünes Leuchten
(s.
„9.2 Fehlercodes und Blinkfolgen“ auf Seite 21)
.

20
Fehlerbehebung
Batterien dürfen niemals aufgeladen werden. Bat-
terien nicht ins Feuer werfen! Batterien nicht
übermäßiger Wärme aussetzen. Batterien nicht
kurzschließen. Es besteht Explosionsgefahr!
Verbrauchte Batterien gehören nicht in den Haus-
müll! Entsorgen Sie diese in Ihrer örtlichen Batte-
riesammelstelle!
9 Fehlerbehebung
9.1 Schwache Batterien
Wenn es der Spannungswert zulässt, ist der Bewegungs-
melder auch bei niedriger Batteriespannung betriebs-
bereit. Je nach Beanspruchung kann evtl. nach kurzer
Erholungszeit der Batterien wieder mehrfach gesendet
werden.
Ist die Batteriespannung niedrig, wird dies in der Home-
matic IP App und am Gerät über die LED (E) angezeigt (s.
„9.2 Fehlercodes und Blinkfolgen“ auf Seite 21). Tau-
schen Sie in diesem Fall die leeren Batterien gegen zwei
neue aus (s. „8 Batterien wechseln“ auf Seite 19).
