HomeMatic HmIP-BS2 Parts list manual

Installations- und
Bedienungsanleitung
Installation instruction and
operating manual
Schaltaktor für Markenschalter –
2-fach
S. 2
Switch Actuator for brand switches –
2 channels
p. 32
HmIP-BS2

Lieferumfang
Anzahl Bezeichnung
1 Homematic IP Schaltaktor für
Markenschalter – 2-fach
2 Schrauben 3,2 x 15 mm
2 Schrauben 3,2 x 25 mm
1 Bedienungsanleitung
Dokumentation © 2022 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des
Herausgebers darf diese Anleitung auch nicht auszugsweise in
irgendeiner Form reproduziert werden oder unter Verwendung
elektronischer, mechanischer oder chemischer Verfahren verviel-
fältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktech-
nische Mängel oder Druckfehler aufweist. Die Angaben in dieser
Anleitung werden jedoch regelmäßig überprüft und Korrekturen
in der nächsten Ausgabe vorgenommen. Für Fehler technischer
oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne
Vorankündigung vorgenommen werden.
156774 (web)
Version 1.0 (04/2022)

1
A
C
E
B
D

2
3
OFF

4
5

6

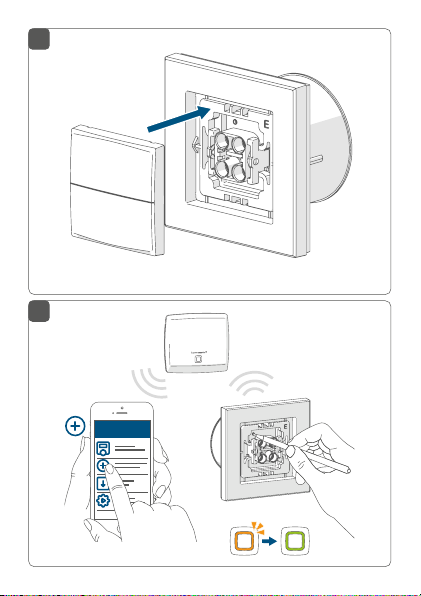

7

8
9
Homematic IP
HAP

10
11

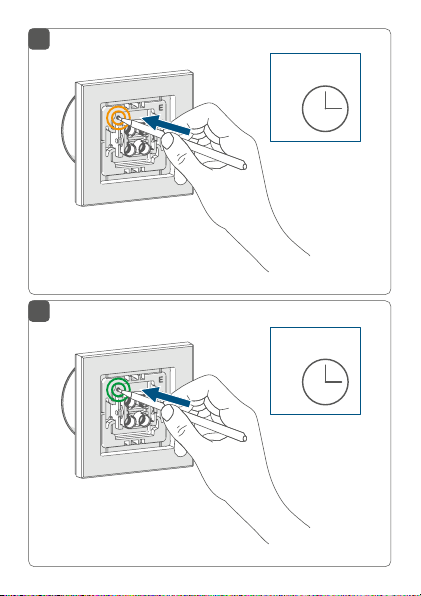

4 s
4 s

9
Inhaltsverzeichnis
1 Hinweise zur Anleitung.................................................10
2 Gefahrenhinweise..........................................................10
3 Funktion und Geräteübersicht ....................................15
4 Allgemeine Systeminformationen ..............................16
5 Adapter für Markenschalter..........................................16
6 Inbetriebnahme .............................................................. 17
6.1 Installationshinweise...........................................................17
6.2 Installationsübersicht..........................................................19
6.3 Installation............................................................................ 20
6.4 Anlernen ................................................................................21
7 Fehlerbehebung .............................................................23
7.1 Befehl nicht bestätigt......................................................... 23
7.2 Duty Cycle ........................................................................... 23
7.3 Fehlercodes und Blinkfolgen ........................................... 24
8 Wiederherstellung der Werkseinstellungen..............26
9 Wartung und Reinigung................................................27
10 Allgemeine Hinweise zum Funkbetrieb.....................28
11 Technische Daten ..........................................................29

10
Hinweise zur Anleitung
1 Hinweise zur Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home-
matic IP Gerät in Betrieb nehmen. Bewahren Sie die An-
leitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung über-
lassen, übergeben Sie auch diese Anleitung.
Benutzte Symbole:
Achtung!
Hier wird auf eine Gefahr hingewiesen.
Hinweis.
Dieser Abschnitt enthält zusätzliche wichtige In-
formationen!
2 Gefahrenhinweise
Önen Sie das Gerät nicht. Es enthält keine durch
den Anwender zu wartenden Teile. Das Önen
birgt die Gefahr eines Stromschlages. Lassen Sie
das Gerät im Fehlerfall von einer Fachkraft prüfen.
Aus Sicherheits- und Zulassungsgründen (CE) ist
das eigenmächtige Umbauen und/oder Verän-
dern des Gerätes nicht gestattet.

11
Gefahrenhinweise
Bei Sach- oder Personenschäden, die durch un-
sachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden,
übernehmen wir keine Haftung. In solchen Fällen
erlischt jeder Gewährleistungsanspruch! Für Fol-
geschäden übernehmen wir keine Haftung!
Verwenden Sie das Gerät nicht, wenn es von au-
ßen erkennbare Schäden, z. B. am Gehäuse, an
Bedienelementen oder an den Anschlussbuchsen
ausweist. Lassen Sie das Gerät im Zweifelsfall von
einer Fachkraft prüfen.
Betreiben Sie das Gerät nur in trockener sowie
staubfreier Umgebung, setzen Sie es keinem Ein-
fluss von Feuchtigkeit, Vibrationen, ständiger
Sonnen- oder anderer Wärmeeinstrahlung, Kälte
und keinen mechanischen Belastungen aus.
Das Gerät ist kein Spielzeug! Erlauben Sie Kindern
nicht damit zu spielen. Lassen Sie das Verpa-
ckungsmaterial nicht achtlos liegen. Plastikfolien/
-tüten, Styroporteile etc. können für Kinder zu
einem gefährlichen Spielzeug werden.
Das Gerät darf nur für ortsfeste Installationen ver-
wendet werden. Das Gerät ist sicher innerhalb
einer festen Installation zu fixieren.

12
Gefahrenhinweise
Der Aktor ist Teil der Gebäudeinstallation. Bei der
Planung und Errichtung sind die einschlägigen
Normen und Richtlinien des Landes zu beachten.
Der Betrieb des Gerätes ist ausschließlich am 230
V/50 Hz-Wechsel-spannungsnetz zulässig. Ar-
beiten am 230-V-Netz dürfen nur von einer Elek-
trofachkraft (nach VDE 0100) erfolgen. Dabei sind
die geltenden Unfallverhütungsvorschriften zu
beachten. Zur Vermeidung eines elektrischen
Schlages am Gerät, schalten Sie bitte die Netz-
spannung frei (Sicherungsautomat abschalten).
Bei Nichtbeachtung der Installationshinweise
können Brand oder andere Gefahren entstehen.
Beachten Sie beim Anschluss an die Geräteklem-
men die hierfür zulässigen Leitungen und Lei-
tungsquerschnitte.
Die an den Relaisausgängen angeschlossenen
Verbraucher müssen über eine ausreichende Iso-
lierung verfügen.
Beachten Sie vor Anschluss der Verbraucher die
technischen Daten, insbesondere die maximal zu-
lässige Schaltleistung der Relais und Art der anzu-
schließenden Verbraucher. Sie den
Aktor nur bis
zur angegebenen Leistungsgrenze.

13
Gefahrenhinweise
Eine Überlastung kann zur Zerstörung des Gerä-
tes, zu einem Brand oder zu einem elektrischen
Schlag führen.
Der Stromkreis, an dem das Gerät und die Last
angeschlossen werden, muss mit einem Lei-
tungsschutzschalter gemäß EN60898-1 (Auslö-
secharakteristik B oder C, max. 10 A Nennstrom,
min. 6 kA Abschaltvermögen, Energiebegren-
zungsklasse 3) abgesichert sein. Installationsvor-
schriften lt. VDE 0100 bzw. HD384 oder IEC
60364 müssen beachtet werden. Der Leitungs-
schutzschalter muss für den Benutzer leicht er-
reichbar und als Trennvorrichtung für das Gerät
gekennzeichnet sein.

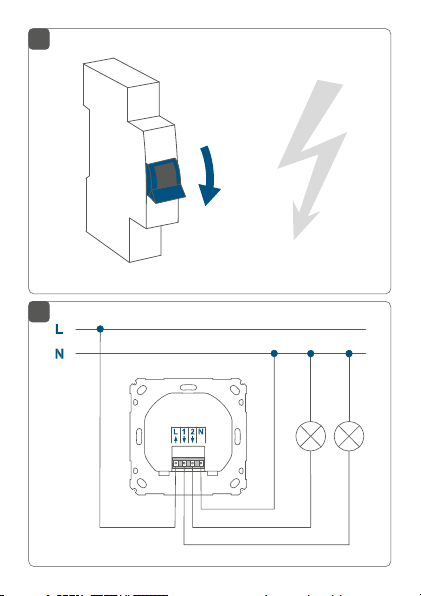

Vor dem Anschließen des Aktors muss die Si che-
rung im Sicherungskasten herausgenommen wer-
den.
Das Gerät darf, ausgenommen zur Konfiguration,
nur mit der dazugehörigen Schalterabdeckung
betrieben werden.
Das Gerät ist nicht zum Freischalten geeignet.
Geräte mit elektronischen Netzteilen (z. B. Fern-
seher oder Hochvolt-LED-Leuchtmittel) können

14
Gefahrenhinweise
Einschaltströme von über 100 A erzeugen. Schal-
ten solcher Verbraucher führt zu vorzeitigem
Verschleiß des Aktors. Wir empfehlen in solchen
Fällen die Verwendung von Einschaltstrombe-
grenzern an den Schaltausgängen.
Das Gerät ist nur für den Einsatz in wohnungs-
ähnlichen Umgebungen geeignet.
Jeder andere Einsatz, als der in dieser Bedie-
nungsanleitung beschriebene, ist nicht bestim-
mungsgemäß und führt zu Gewährleistungs- und
Haftungsausschluss.

15
Funktion und Geräteübersicht
3 Funktion und Geräteübersicht
Der Homematic IP Schaltaktor für Markenschalter eignet
sich für die Montage in einer Unterputzdose für Schalter
verschiedenster Hersteller. Einmal installiert, schaltet er
bis zu zwei angeschlossene Verbraucher (z. B. Leuchten)
über zwei unabhängige Kanäle ein bzw. aus.
Der Schaltaktor ermöglicht eine komfortable Steuerung der
angeschlossenen Verbraucher über die Tasterwippen des
Schalters. Dabei steuert die obere Wippe des Tasters Kanal
1 und die untere Wippe Kanal 2 (jeweils im Toggle-Betrieb).
Alternativ ist eine komfortable Bedienung per Funk-Fern-
bedienung oder über die Homematic IP App möglich.

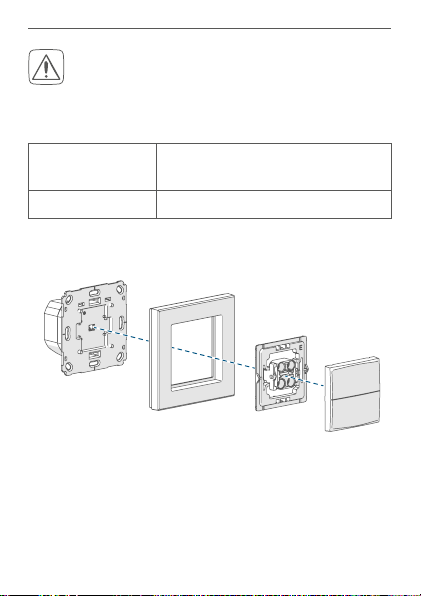

Die Adapter für verschiedene Schalterserien ermöglichen
einen kostensparenden Austausch von Schaltern gängi-
ger Hersteller gegen eine intelligente Homematic IP In-
stallation. Das Design bzw. Farben und Oberflächen von
bereits installierten Schalterserien bleiben unverändert,
da vorhandene Rahmen und Wippen weiter genutzt wer-
den können.
Geräteübersicht (s. Abbildung 1):
(A) Systemtaste (Anlerntaste und LED)
(B) Anschlussklemme für L (Außenleiter)
(C) Anschlussklemme für Kanal 1 (Normally Open)
(D) Anschlussklemme für Kanal 2 (Normally Open)
(E) Anschlussklemme für N (Neutralleiter)

16
Allgemeine Systeminformationen
4 Allgemeine Systeminformationen
Dieses Gerät ist Teil des Homematic IP Smart-Home-
Systems und kommuniziert über das Homematic IP
Funkprotokoll. Alle Geräte des Systems können komfor-
tabel und individuell per Smartphone über die Home-
matic IP App konfiguriert werden. Alternativ haben Sie
die Möglichkeit, Homematic IP Geräte über die Zen-
trale CCU3 oder in Verbindung mit vielen Partnerlö-
sungen zu betreiben. Welcher Funktionsumfang sich
innerhalb des Systems im Zusammenspiel mit weite-
ren Komponenten ergibt, entnehmen Sie bitte dem
Homematic IP Anwenderhandbuch. Alle technischen
Dokumente und Updates finden Sie stets aktuell unter
www.homematic-ip.com.
5 Adapter für Markenschalter
Um eine Kompatibilität mit möglichst vielen Herstellern
zu erreichen und eine Integration in die verschiedenen
Designs zu erleichtern, sind verschiedene Wippadapter
als Zubehör erhältlich.
Eine separate Liste zur Kompatibilität mit gängigen Schal-
terserien finden Sie im Downloadbereich der Website
www.homematic-ip.com.

17
Inbetriebnahme
6 Inbetriebnahme
6.1 Installationshinweise
Bitte lesen Sie diesen Abschnitt erst vollständig,
bevor Sie mit der Installation beginnen.
Bitte notieren Sie sich vor der Installation die auf
dem Gerät angebrachte Gerätenummer (SGTIN)
und den Installationsort, damit Sie das Gerät im
Nachhinein leichter zuordnen können. Alternativ
steht die Gerätenummer auch auf dem beiliegen-
den QR-Code-Aufkleber.
Hinweis! Installation nur durch Personen mit
einschlägigen elektrotechnischen Kenntnissen
und Erfahrungen!*
Durch eine unsachgemäße Installation gefährden Sie
• Ihr eigenes Leben;
• das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie
schwere Sachschäden, z. B. durch Brand. Es droht für Sie
die persönliche Haftung bei Personen- und Sachschäden.
Wenden Sie sich an einen Elektroinstallateur!

18
Inbetriebnahme
*Erforderliche Fachkenntnisse für die Installation:
Für die Installation sind insbesondere folgende Fachkenntnisse er-
forderlich:
• Die anzuwendenden „5 Sicherheitsregeln“:
Freischalten; gegen Wiedereinschalten sichern;
Spannungsfreiheit feststellen; Erden und Kurzschließen;
benachbarte, unter Spannung stehende Teile abdecken
oder abschranken;
• Auswahl des geeigneten Werkzeuges, der Messgeräte
und ggf. der persönlichen Schutzausrüstung;
• Auswertung der Messergebnisse;
• Auswahl des Elektro-Installationsmaterials zur Sicherstel-
lung der Abschaltbedingungen;
• IP-Schutzarten;
• Einbau des Elektroinstallationsmaterials;
• Art des Versorgungsnetzes (TN-System, IT-System,
TT-System) und die daraus folgenden Anschlussbedin-
gungen (klassische Nullung, Schutzerdung, erforderliche
Zusatzmaßnahmen etc.).
Die Installation darf nur in handelsüblichen Schal-
terdosen (Gerätedosen) gemäß DIN 49073-1 er-
folgen.
Das Gerät darf nur mit Adapter und einer zugehö-
rigen, montierten Schalterabdeckung betrieben
werden. Die Schalterabdeckung darf nur wäh-
rend der Konfiguration entfernt werden.
An die Anschlussklemmen der Relaisausgänge
dürfen keine SELV-/PELV-Stromkreise ange-
schlossen werden.

19
Inbetriebnahme
Beachten Sie bei der Installation die Gefahrenhin-
weise gemäß „2 Gefahrenhinweise“ auf Seite 10.
Zugelassene Leitungsquerschnitte zum Anschluss an das
Gerät sind:
Starre Leitung
[mm2]
Flexible Leitung mit und ohne
Aderendhülse [mm2]
0,75 – 1,50 0,75 – 1,50
6.2 Installationsübersicht
Homematic IP
Schaltaktor für
Markenschalter
Rahmen
(Beispiel)
Passender
Adapter
Wippe
(Beispiel)

20
Inbetriebnahme
6.3 Installation
Für die Installation des Schaltaktors gehen Sie wie folgt vor:
• Schalten Sie den Leitungsschutzschalter des
Stromkreises ab. (s. Abbildung 2).
• Ziehen Sie die Wippe vom Rahmen des bestehen-
den Schalters ab.
• Ziehen Sie anschließend den Rahmen samt
Klemm-/Haltestück vom Schalter ab. Das
Klemm-/Haltestück kann in Abhängigkeit vom
Hersteller transparent, grau oder schwarz sein
und hält den Rahmen auf dem Schalter.
Um die Demontage zu erleichtern, kann z. B. ein
Schlitzschraubendreher zur Hilfe genommen
werden.
• Lösen Sie die Befestigung des bestehenden
Schalters an der Unterputzdose und ziehen Sie
den Schalter vorsichtig heraus.
• Lösen Sie die Verdrahtung und entfernen Sie den
vorhandenen Schalter.
• Schließen Sie den Homematic IP Schaltaktor ge-
mäß Abbildung3 an.
• Setzen Sie den Schaltaktor in die Unterputzdose
ein und befestigen Sie das Gerät mittels der mit-
gelieferten Schrauben an der Unterputzdose (s.
Abbildung 4+5).
• Setzen Sie den Rahmen Ihrer Schalterserie auf
