Honeywell TH6100AF2004 User manual

Package Includes:
• T6 Pro Hydronic Programmable
Thermostat
• Floor sensor (model AC11201)
• UWP™ Mounting System
• Standard Installation Adapter
(J-box adapter)
• Decorative Cover Plate – Small; size
449/64 in x 449/64 in x 11/32 in
(121 mm x 121 mm x 9 mm)
• Screws and anchors
• 2 AA Batteries
• Installation Instructions and User Guide
T6 Pro Hydronic
Programmable Thermostat
TH6100AF2004
Installation Instructions
ProSeries

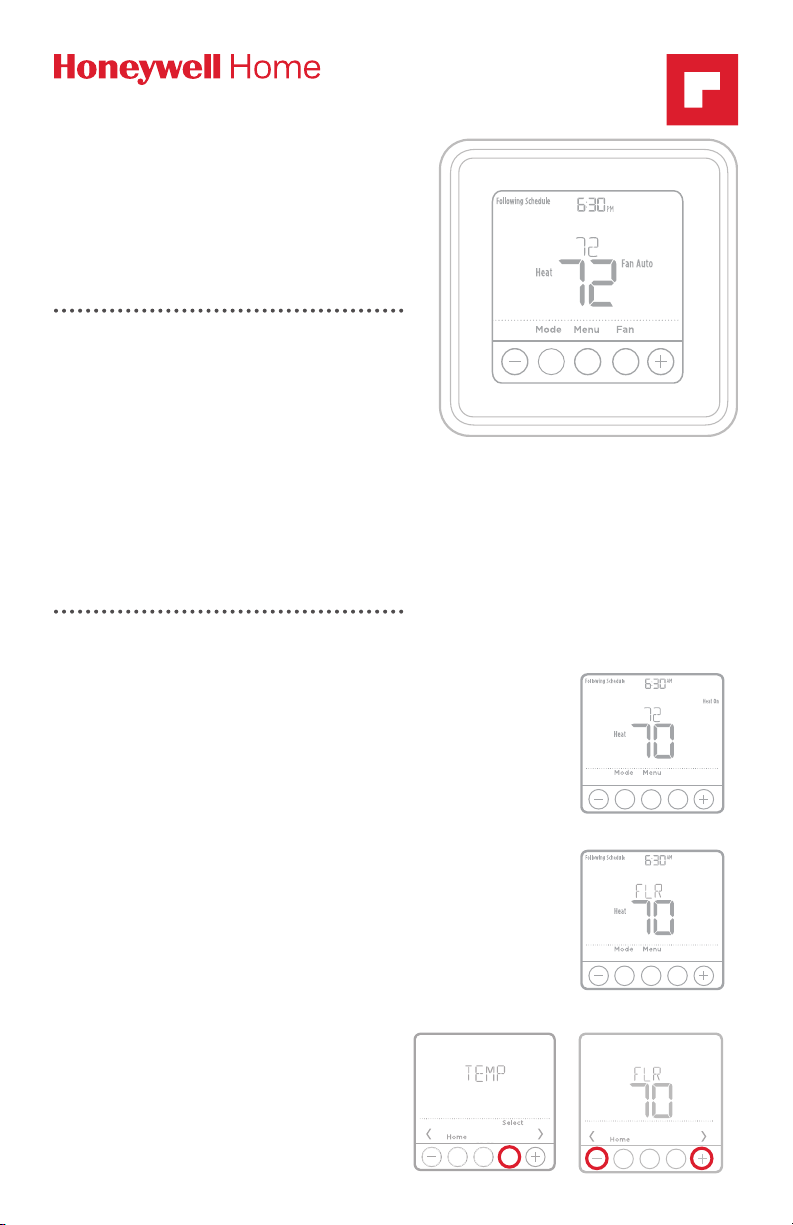

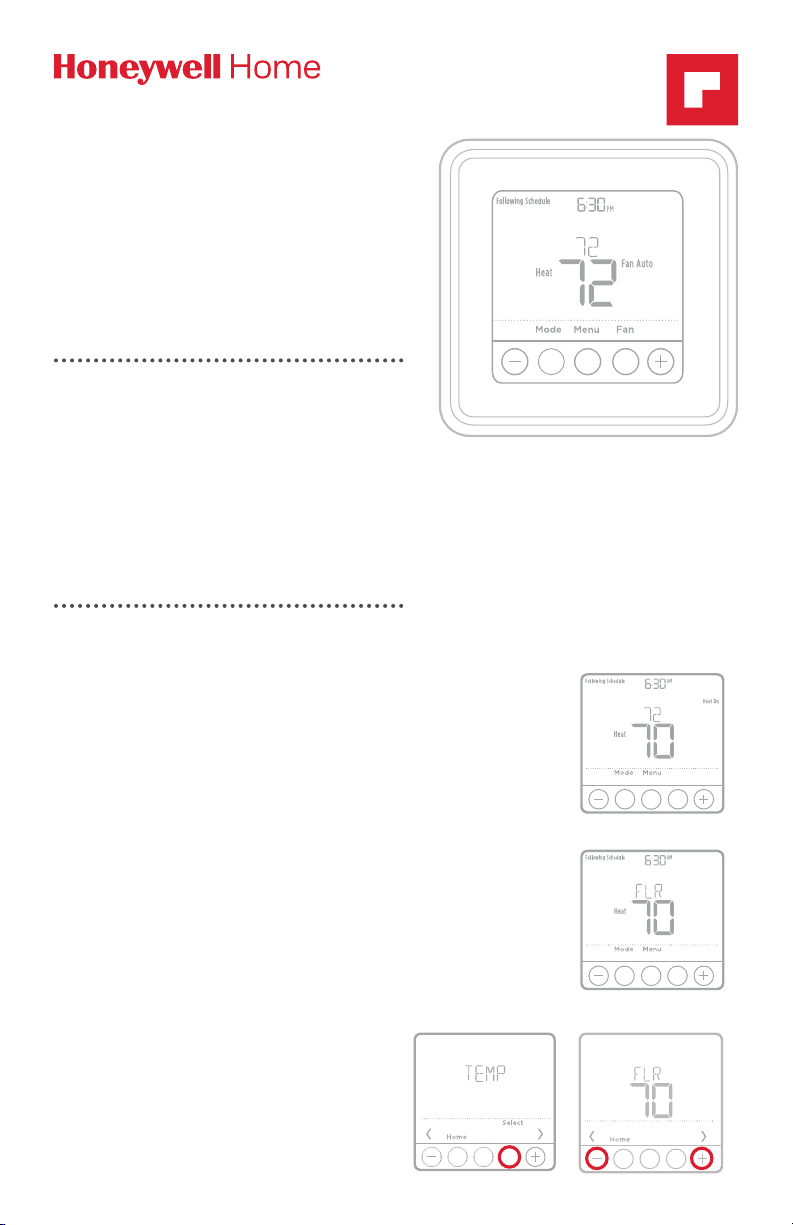

Welcome!
T6 Pro Hydronic Programmable Thermostat can be used
to control the ambient air temperature or floor temperature
or both. You can choose among the following temperature
control modes.
A mode: Controls and displays the ambient air temperature
only.
F mode: Controls and displays the floor temperature only
using an external floor temperature sensor. This control
mode is suitable for areas such as bathrooms where floor
temperature could be scheduled to be warm only during
occupied, morning and evening periods.
• Floor temperature is indicated by “FLR” above the actual
floor temperature.
• Actual ambient air temperature could also be displayed in
the Thermostat MENU/TEMP.
AF mode: Controls and displays the ambient air temperature
as well as maintains the floor temperature within desired
floor temperature limits using an external floor temperature
sensor. Setting the minimum and maximum floor
temperature limits is a way to enhance
comfort and to protect the floor covering at
the same time.
• Actual floor temperature could also be
displayed in the Thermostat MENU/
TEMP.
NOTE: To set the thermostat temperature
control mode, go to “Installer setup (ISU)”
on page 7.
A, AF mode; main screen
F mode; main screen
Temperatures menu
Back

2

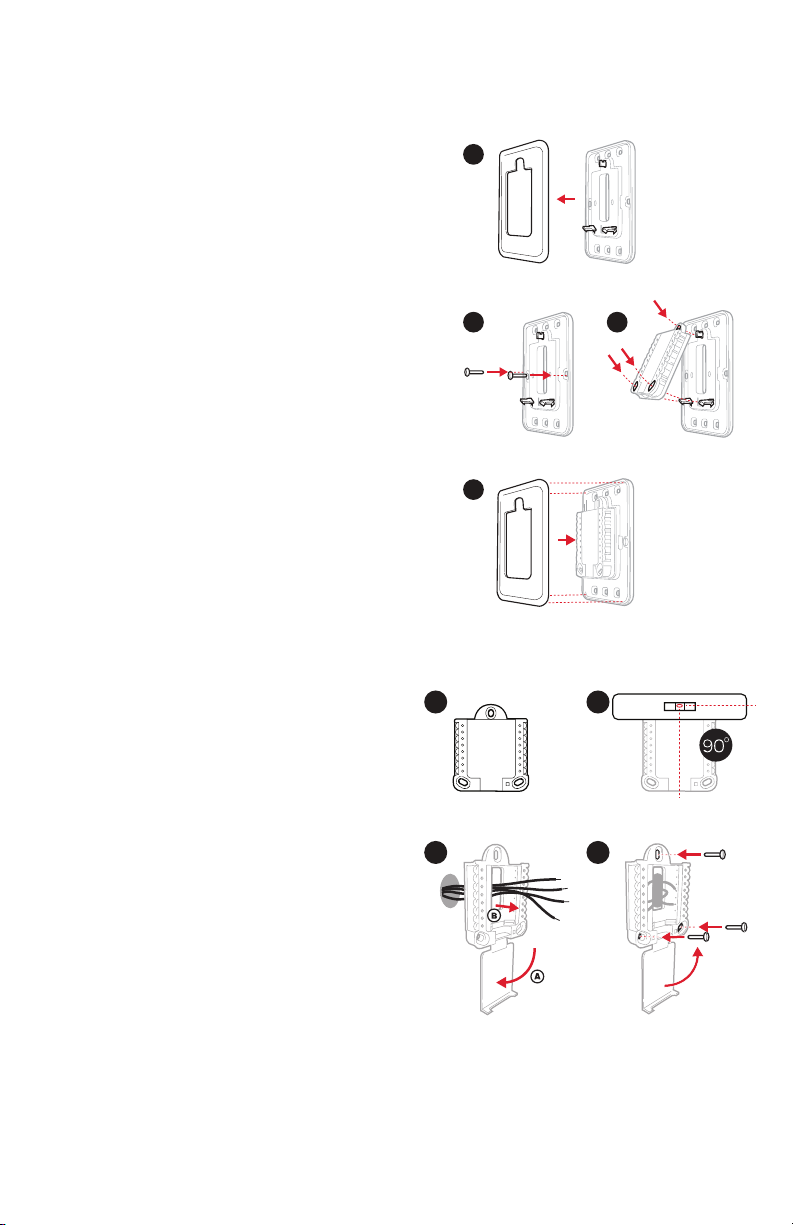

UWP Mounting System installation
Use 3x supplied
screws #8 11/2”
5. Before starting, turn the power off
at the breaker box or switch. Open
package to find the UWP. See Figure 5.
6. Position the UWP on wall. Level and
mark hole positions. See Figure 6.
Drill holes at marked positions, and
then lightly tap supplied wall anchors
into the wall using a hammer.
‒Drill 7/32” holes for drywall.
7. Pull the door open and insert the wires
through wiring hole of the UWP. See
Figure 7.
8. Place the UWP over the wall anchors.
Insert and tighten mounting screws
supplied with the UWP. Do not
overtighten. Tighten until the UWP
no longer moves. Close the door. See
Figure 8.
8
5
6
7
NOTE: If Optional Cover Plate is not
required, see “UWP Mounting System
installation” below.
Use the Optional Cover Plate when:
•Mounting the thermostat to an
electrical junction box
•Or when you need to cover paint gap
from old thermostat.
1. Separate the Junction Box Adapter
from the Cover Plate. See Figure 1.
2. Mount the Junction Box Adapter to
the wall or an electrical box using
any of the eight screw holes. Insert
and tighten mounting screws
supplied with Cover Plate Kit. Do not
overtighten. See Figure 2. Make sure
the Adapter Plate is level.
3. Attach the UWP by hanging it on the
top hook of the Junction Box Adapter
and then snapping the bottom of the
UWP in place. See Figure 3.
4. Snap the Cover Plate onto the
Junction Box Adapter. See Figure 4.
Use 2x
supplied
screws #6
5/8”
4
3
2
1
Read and save these instructions
Optional Cover Plate installation

3
S
S
Y2
U
U
G
C
Y
A
Rc
W
K
W2
R
L/A
O/B
AUX
E

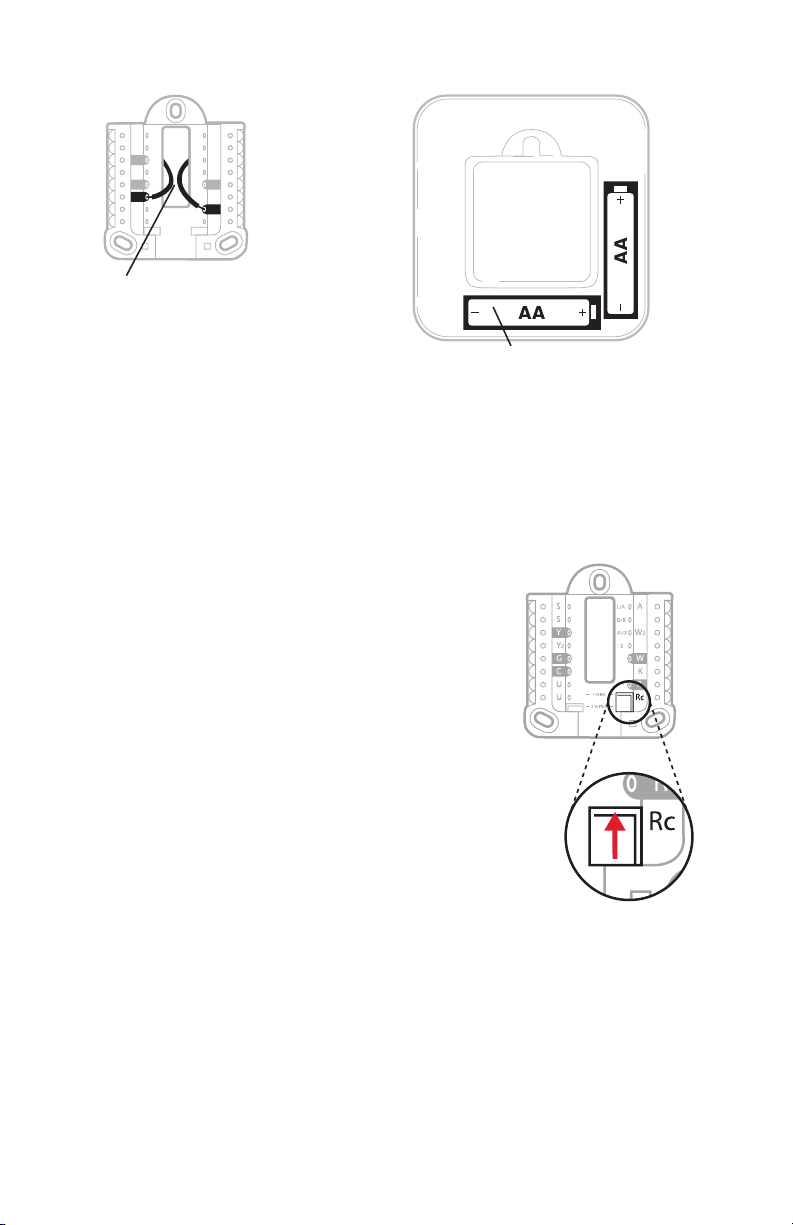

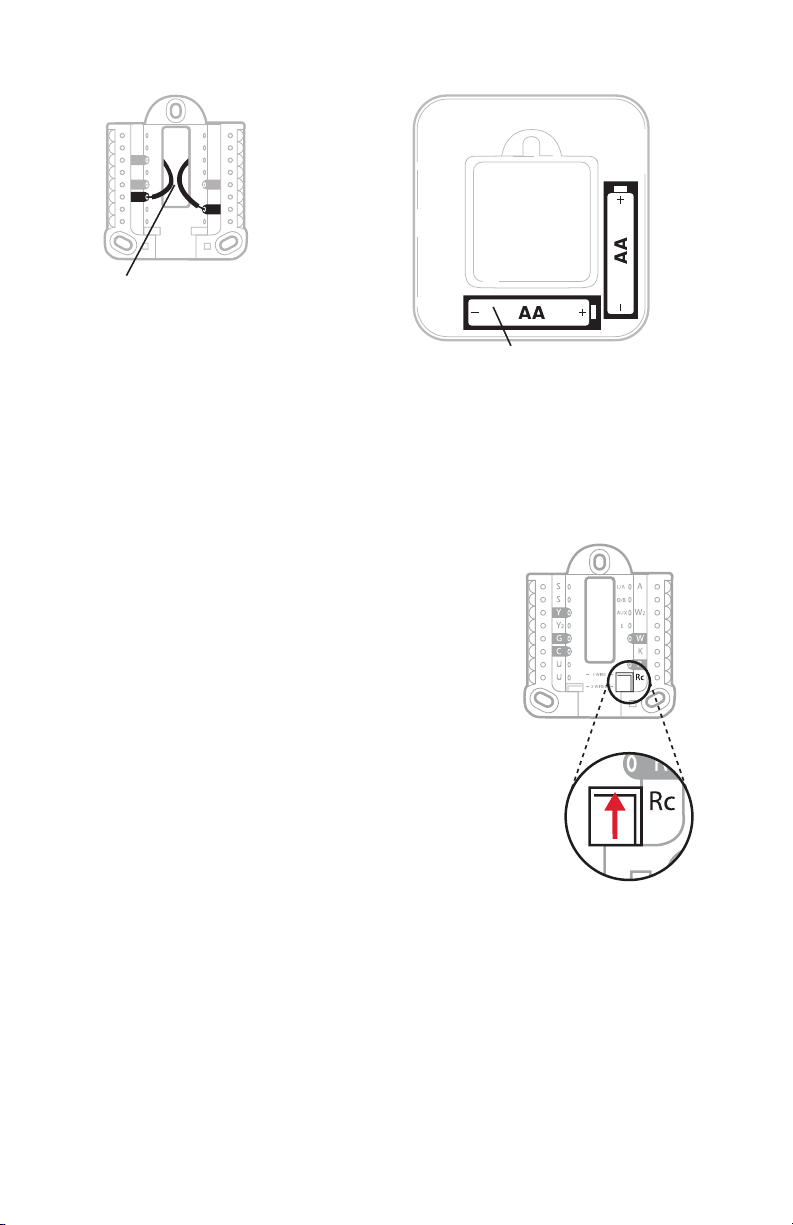

Power options
Insert Rand Cwires into
designated terminals for primary
AC power (C terminal is optional
if batteries are installed, but it is
recommended). Remove wires by
depressing the terminal tabs. Insert AA batteries for primary or backup
power. Match the polarity of the batteries
with the + / – marks inside the battery
compartment.
Set R Slider Tab.
• Boiler, hot water valve circuit, or hot water
relay panel wires to Rand W. If the same
transformer is providing common to power
the thermostat, wire the transformer
common to Cand leave the R slider tab in
the up position (1 wire). If a transformer
that is not powering the heating equipment
is used to power the thermostat display,
set the R slider tab to the down position
(2 wires). Wire the heat circuit to Rand W,
then wire the separate transformer to Rc
and C.
NOTE: Slider Tabs for U terminals should be
left in place for this thermostat model.
Setting Slider Tabs
R/Rc slider tab
UWP Mounting System

4
Wiring terminal designations
SInput for auxiliary wired floor
or indoor sensors
L/A
- A Unused
SO/B Unused
YUnused AUX
- W2 Unused
Y2 Unused EUnused
GUnused WHeat relay (stage 1)
C
24 VAC common. If a second
transformer, separate
from the one powering the
heating equipment, is used,
use the common from that
transformer.
KUnused
U
Unused
R24 VAC power from heating
transformer*
URc
24 VAC power is a
transformer other than a
heating transformer used to
power display (optional)
* Terminal can be jumped using Slider Tab. See “Setting Slider Tabs” on
page 3.
Heat-only System (with floor sensor)
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
C 24 VAC common [3]
W Heat relay
S,S Input for wired floor sensor
Heat-only System (power open zone
valve)
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
C 24 VAC common [3]
W Valve
Heat-only System (hot water relay
panel with floor sensor)
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
C 24 VAC common [3]
W to W on zone of relay panel
S,S Input for wired floor sensor
Heat-only System (boiler with floor
sensor)
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
C 24 VAC common [3]
W to W on boiler
S,S Input for wired floor sensor
Wiring conventional systems
NOTES
Wire specifications: Use 18 to 22-gauge thermostat wire. Shielded cable is not
required.
[1] Power supply. Provide disconnect means and overload protection as required.
[2] Move RSlider Tab on UWP to the R (1 wire) setting. For more information,
see “Setting Slider Tabs” on page 3.
[3] Optional 24 VAC common connection.

5
Floor temperature sensor installation
T6 Pro Hydronic thermostat is compatible
with the following 10K ohm floor temperature
sensors: AQ12C20 and AC11201.
The floor temperature sensor needs to be
installed mid way between the piping to
ensure proper temperature reading (not over
or right next to piping). Example: For a 12”
pipe spacing install the sensor 6” away from
the piping and ensure the sensor is vertically
centered.
We recommend installing the floor
temperature sensor inside of min. 0.5’’
PEX pipe. This simplifies future sensor
replacement, if required.
In a small room, position the sensor in the
center of the floor. In larger rooms, ensure the
sensor is at least 7 feet from the wall.
Recommended floor temperatures
settings
Recommended maximum floor temperature
is 90 °F (32 °C) for most floor covering types
except wood. Suggested maximum floor
temperature for wood floor is 85 °F (29.5 °C).
Freeze protection temperature for garages and
basements is suggested to be set between
4145 °F (57.2 °C).
Floor sensor conduit position in a slab
FLOOR SENSOR
CONDUIT
HEATING PIPE
S
SLAB

6

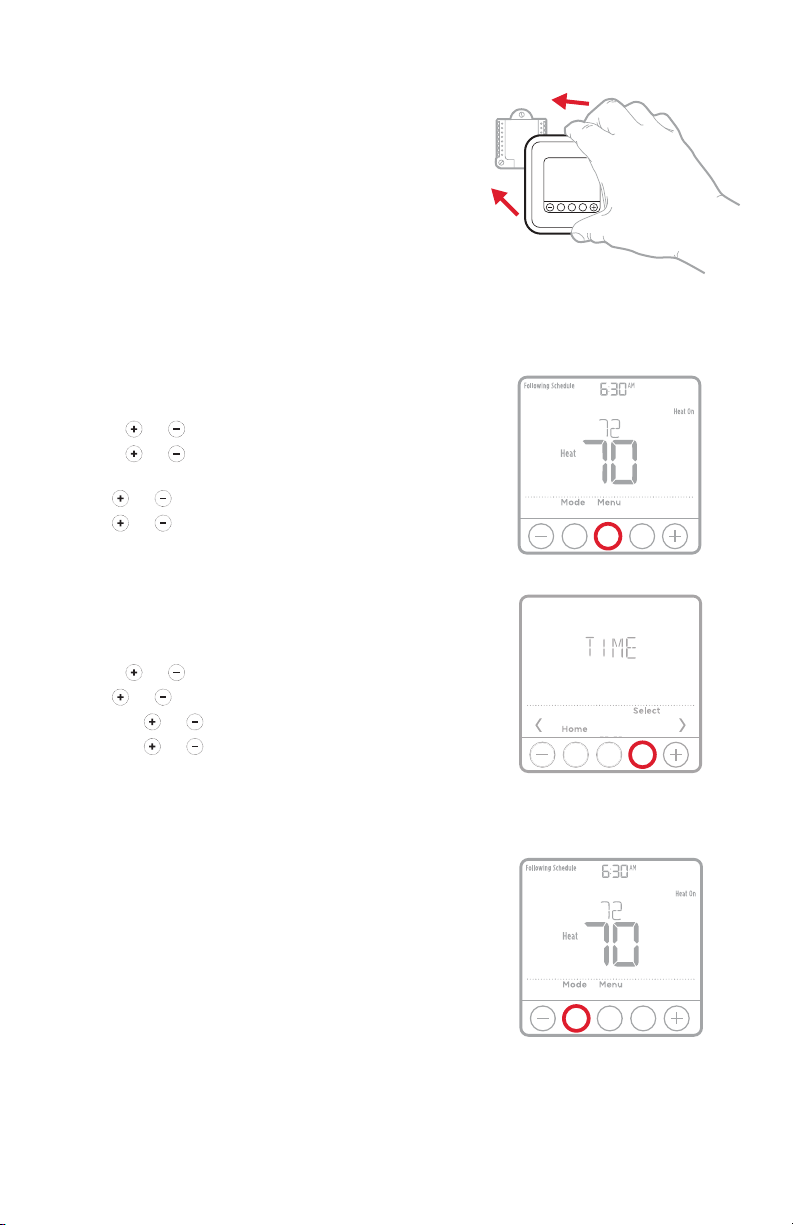

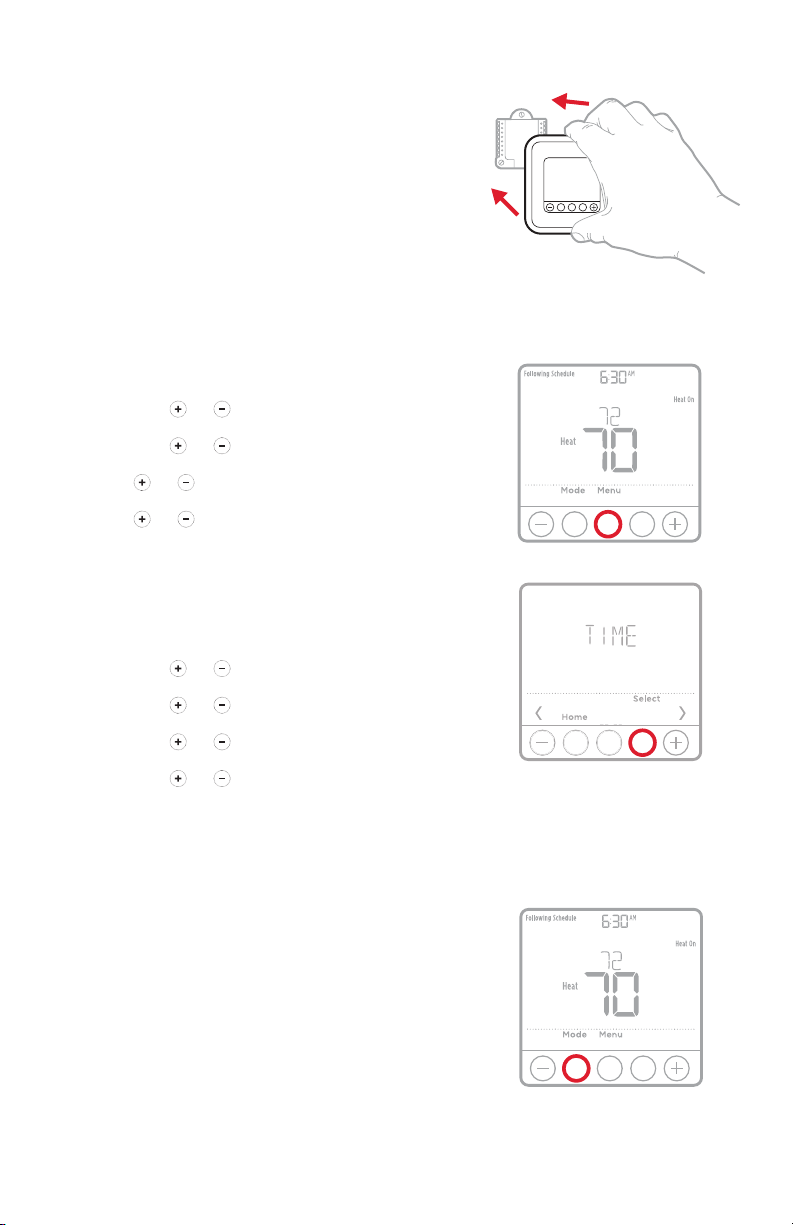

Thermostat mounting
1. Push excess wire back into the wall
opening.
2. Close the UWP door. It should remain
closed without bulging.
3. Align the UWP with the thermostat, and
push gently until the thermostat snaps in
place.
4. Turn the power on at the breaker box or
switch.
Set the time and date
Time
1 Press Menu on your thermostat.
2 Press or to go to TIME. Press Select.
3 Press or to choose between 12 or 24 hour.
Press Select.
4 Use or to adjust the hour. Press Select.
5 Use or to adjust the minutes. Press Select
to exit Time menu.
Date
1 If previously setting time, continue to Step
2. If at the Home screen, press Menu on your
thermostat.
2 Press or to go to DATE. Press Select.
3 Use or to adjust year. Press Select.
4 Use the or to adjust month. Press Select.
5 Use the or to adjust day. Press Select to
save and exit Date menu.
System operation settings
1 Press the Mode button to cycle to the next
available System mode.
2 Cycle through the modes until the required
System mode is displayed and leave it to
activate.
Available System modes:
‒Heat
‒Off

7

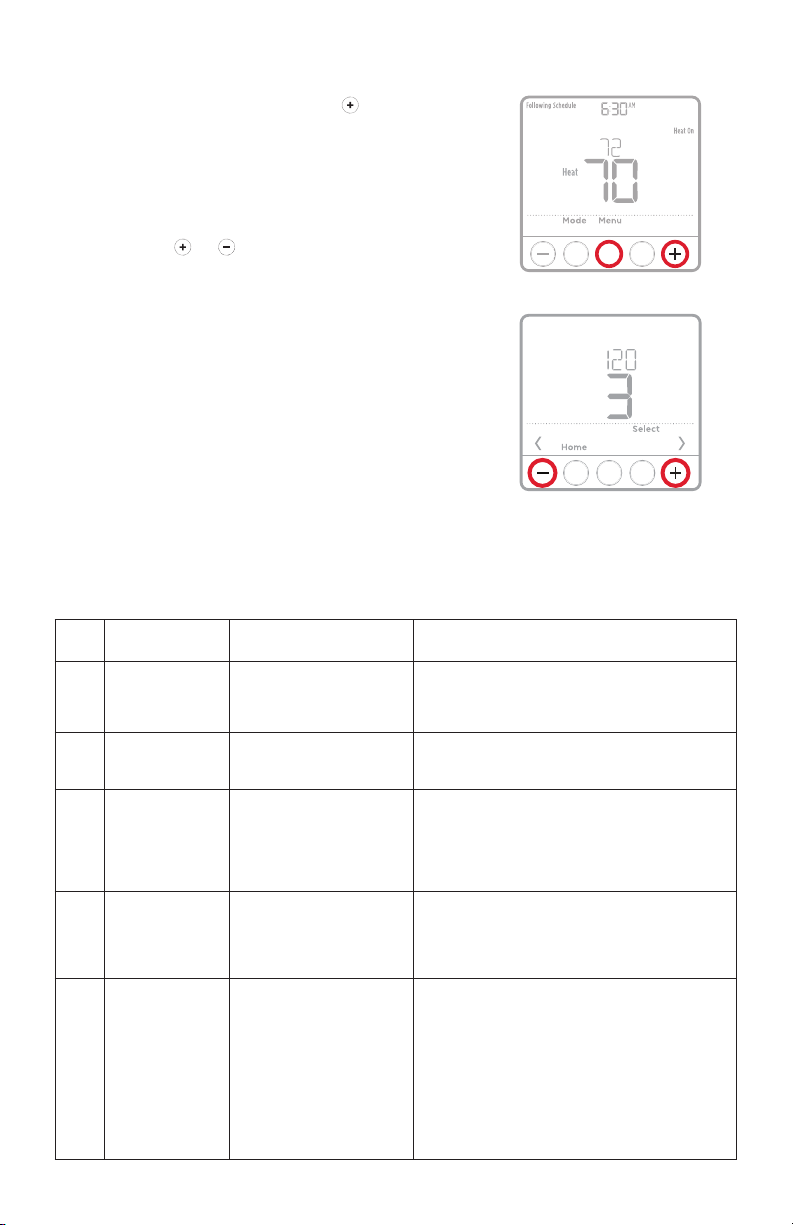

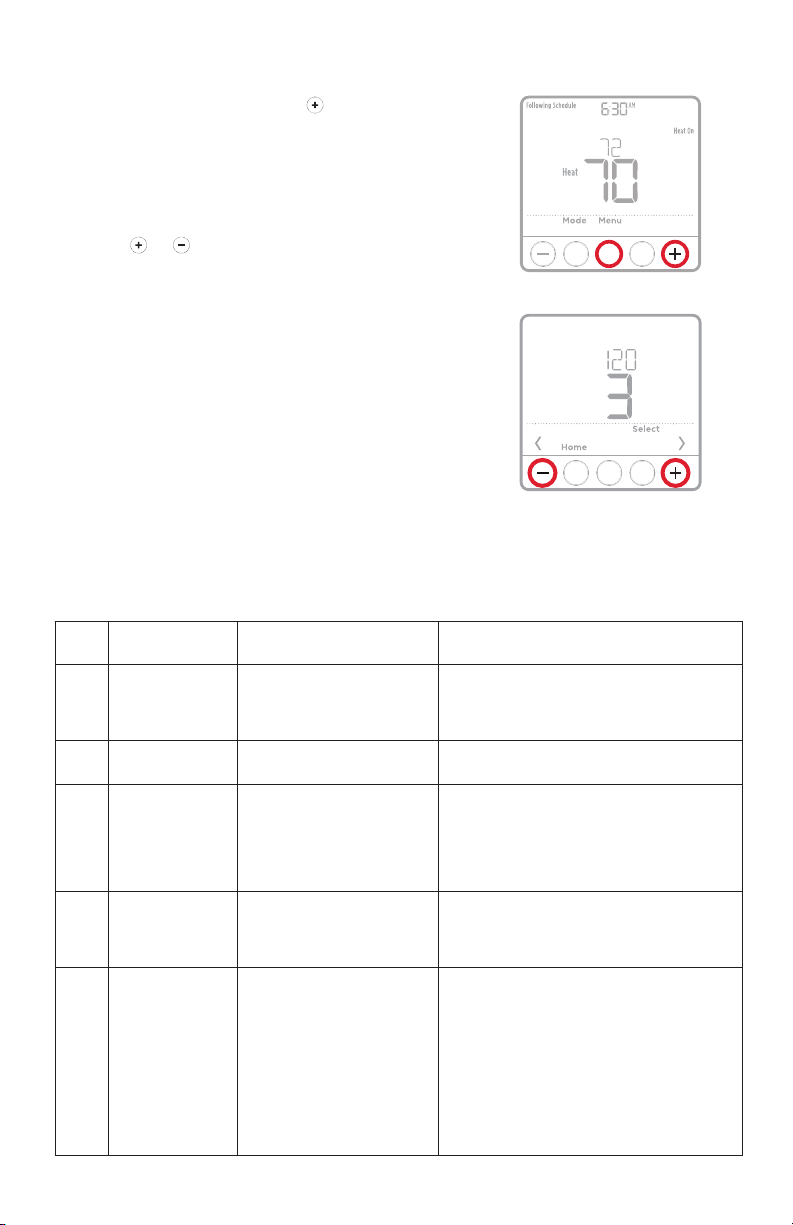

1 Press and hold CENTER and buttons for
approximately 3 seconds to enter advanced
menu.
2 Press Select to enter ISU.
3 Press Select to cycle through menu setup
options.
4 Press or to change values or select
from available options.
5 Press Select and confirm your settings or
press Back to ignore changes and return
to ISU menu screen to continue editing
another setup option.
6 To finish setup process and save your
setting, press Home and return to Home
screen.
NOTE: A complete list of all setup (ISU)
parameters and options starts below and
continues through page 9.
Installer setup (ISU)
Advanced setup options (ISU)
NOTE: Depending on system settings, not all options may be available.
# ISU ISU Name ISU Options (factory defaults
in bold)
Notes
120 Scheduling Options 0 = Non-programmable
2 = 52 Programmable
3 = 511 Programmable
4 = 7Day Programmable
You can change default 511 schedule here. To edit
periods, temperature setpoints during days, go to
MENU/PROG.
125 Temperature
Indication Scale 0 = Fahrenheit 1 = Celsius
129 Wired Floor
Temperature Sensor 0 = None 1 = Wired Floor Temperature Sensor needs to be wired to S terminal and configured if you want thermostat to
operate either in AF or F mode (ISU 299). If Floor
Temperature Sensor is wired to S terminal and
configured, actual floor temperature can be displayed
in thermostat Menu/Temp.
205 Heating Equipment
Type 9 = Hot Water Radiant Heat 10 = Hot Water Radiant Floor
Heat
12 = Steam
This ISU configuration helps to optimize control
algorithms and to force optimal default cycle rates for
controlled heating equipment.
299 Temperature Control
Mode 1 = Air and Floor (AF Mode) 2 = Air Only, (A Mode)
3 = Floor Only (F Mode)
This ISU is only displayed if ISU 129 is configured for
1 (wired floor sensor) and ISU 205 is set to 10 (Hot
Water Radiant Floor Heat). Default Mode is AF.
AF Mode: Controls and displays the ambient air
temperature. Maintains the floor temperature within
desired limits using an external floor temperature
sensor.
A Mode: Controls and displays the ambient air
temperature only.
F Mode: Controls and displays the floor temperature
only using an external floor temperature sensor.

8
Advanced setup options (ISU)
# ISU ISU Name ISU Options (factory defaults
in bold)
Notes
370 Heating Cycle Rate
(Cycles per hour) 1 - 12 This ISU allows you to limit the maximum number of times the system can cycle in a 1 hour period
measured at a 50% load. For example, when set to 3
CPH, at a 50% load, the most the system will cycle
is 3 times per hour (10 minutes on, 10 minutes off).
The system cycles less often when load conditions
are less than or greater than a 50% load. The
recommended (default) cycle rate settings are below
for each heating equipment type selected:
Hot Water Radiant Heat = 3 CPH; Hot Water
Radiant Floor Heat in A or AF mode = 1CPH; Hot
Water Radiant Floor Heat in F mode = 3CPH; Steam
= 1CPH
388 Minimum On Time
(Boiler short cycling
protection)
0 = Off
2 = 2min
5 = 5min
15 = 15min
This ISU allows you to set minimum on time to protect
equipment from short cycling.
425 Adaptive Intelligent
Recovery 0 = No 1 = Yes
Adaptive Intelligent Recovery (AIR) is a comfort
setting. Heating equipment will turn on earlier,
ensuring the indoor temperature will match the
setpoint at the scheduled time.
431 Maximum Heat
Setpoint
A/AF mode:
40 °F to 90 °F (90 °F);
4.5 °C to 32.0 °C (32.0 °C)
F mode:
40 °F to 99 °F (85 °F);
4.5 °C to 38.0 °C (29.5 °C)
The user cannot set the heating temperature above
this level. Air heating temperature in A/AF mode,
Floor heating temperature in F mode.
432 Minimum Heat
Setpoint
A/AF mode:
40 °F to 90 °F (50 °F);
4.5 °C to 32.0 °C (10 °C)
F mode:
40 °F to 99 °F (50 °F);
4.5 °C to 38.0 °C (10 °C)
The user cannot set the heating temperature below
this level. Air heating temperature in A/AF mode.
Floor heating temperature in F mode.
500 Wired Indoor Air
Temperature Sensor 0 = No 1 = Yes This ISU is only displayed if no Wired Floor Temperature Sensor (ISU 129) is configured.
515 Wired Indoor Air
Temperature Sensor
Type
0 = 10k
1 = 20k Choose resistance type of Wired Indoor Air Temperature Sensor. This ISU is only displayed if
Wired Indoor Air Temperature Sensor (ISU 500) is
configured.
520 Which Indoor Air
Temperature Sensor
will be used for
TEMPERATURE
Control? (Multiple
Sensors are
Averaged)
1 = Thermostat Only
2 = Wired Only
3 = Average
You can choose what Air temperature source to
be used or you can ask thermostat to use both
thermostat and remote wired sensors for higher
accuracy of measurement. This ISU is only displayed
if Wired Indoor Air Temperature Sensor (ISU 500) is
configured.
575 Minimum Floor
Temperature Limit 40 °F to 89 °F* (72 °F); 4.5 °C to 31.5 °C* (22.0 °C)
*If the floor temperature is below that limit, the
heating will be activated regardless of the ambient Air
temperature. This ISU is only displayed if Temperature
Control Mode (ISU 299) is set to AF mode. The
minimum floor temp limit setting cannot be set higher
than 10 degrees below the maximum floor temp limit
setting.

9
Advanced setup options (ISU)
# ISU ISU Name ISU Options (factory defaults
in bold)
Notes
576 Maximum Floor
Temperature Limit 50 °F* to 99 °F (85 °F); 10 °C* to 38 °C (29.5 °C)
*If the floor temperature is above that limit, the
heating will turn off regardless of the ambient Air
temperature. This ISU is only displayed if Temperature
Control Mode (ISU 299) is set to AF mode. The
maximum floor temp limit setting cannot be set lower
than 10 degrees above the minimum floor temp limit
setting.
577 Floor Economy
Mode 0 = Off 1 = On If enabled, Low Floor Temperature Limit (ISU 575) will be disabled during Away and Sleep period. This
ISU is only displayed if Temperature Control Mode
(ISU 299) is set to AF mode and (ISU 120) is set to
programmable.
578 Freeze protection
temperature
A mode:
40 °F to 50 °F (40 °F);
4.5 °C to 10.0 °C (4.5 °C)
AF mode:
40 °F (4.5 °C) to Min. Floor Temp.
Limit
F mode:
40 °F (4.5 °C) to Min. Heat Temp.
Setpoint
The thermostat operates the heat whenever the room
or floor temperature falls below that limit, even when
the system mode is set to Off. Default setting is 40 °F
(4.5 °C) for all A/AF/F regulation modes.
Freeze protection temperature cannot be set above the
minimum floor temperature limit in AF mode or above the
minimum heat temperature setpoint in F mode.
1400 Backlighting 0 - On Demand
1 - Continuous Common wire needed for Continuous Backlight
1401 Inactive Backlight
Brightness 1 - 5This ISU is only displayed if Continuous Backlight selected.
1=minimum, 5=maximum inactive backlight
brightness
1410 Clock Format 12 / 24
1415 Daylight Saving Time 0 = Off
1 = On
Set to Off in areas that do not follow Daylight Saving
Time.
1420 Temperature Display
Offset 3 - 3 °F (0) 1.5 to 1.5 °C (0)
0°F - No difference in displayed temperature and the
actual room temperature. The thermostat can display
up to 3 °F (1.5 C) lower or higher than the actual
measured temperature.

10
Installer system test
To perform a System Test:
1 Press and hold CENTER and buttons for
approximately 3 seconds to enter advanced
menu.
2 Use to go to TEST. Press Select to enter
System Test.
3 Use to change between Heat or Ver
(thermostat version information). Press Select.
4 Press to turn heat on. Press to turn heat
off.
5 Use the Home button to exit the System Test.
Number Alert/Reminder Definition
170 Internal Memory Error The memory of the thermostat has encountered an error. Please contact dealer for
assistance.
171 Set the Date and Time Set the date and time on your thermostat. The date and time are required for certain
features to operate, like the program schedule.
173 Thermostat Temperature
Sensor Error The sensor of the thermostat has encountered an error. Please contact dealer to replace the Thermostat.
177 Indoor Temperature Sensor
Error Wired indoor temperature sensor is not connected or there is a wiring short. Please contact dealer for assistance.
252 AC Power Lost No AC power detected. Please check the AC circuit breaker.
405 Battery Low Battery low. Please turn the system mode to off and replace the batteries.
407 Battery Critical Battery critical. Thermostat cannot control your system. Please replace the batteries
immediately.
514 Floor Temperature Sensor
Failure Wired floor temperature sensor is not connected or there is a wiring short. When the thermostat has been configured for AF mode, the thermostat will still control
the ambient air temperature but will ignore the floor temperature limits. When the
thermostat has been configured to F mode, heating will stop. However, when the air
temperature drops to, or below freeze protection temperature limit, heating will be
activated and control the ambient air temperature.
535 High Floor Temperature The measured temperature is above maximum floor temperature limit.
536 Freeze Protection The measured temperature is below freeze protection temperature limit.
Active alerts are displayed via the alert symbol and alert number in the clock
area on the home screen. You can read more information about active alerts,
snooze or dismiss non-critical alerts in MENU/ALRT.
Alerts

11
Specifications
Temperature Setpoint and Limit Ranges
See ISU settings 431, 432, 575, 576, and 578 starting on page 8.
Working Ambient Temperature
32 °F to 120 °F (0 C° to 48.9 °C)
Operating Ambient Temperature
37 °F to 102 °F (2.8 °C to 38.9 °C)
Shipping Temperature
20 °F to 120 °F (28.9 °C to 48.9 °C)
Operating Relative Humidity
5% to 90% (non-condensing)
Physical Dimensions in inches (mm) (H x W x D)
41/16” H x 41/16” W x 15/32” D
103.5 mm H x 103.5 mm W x 29 mm D
Electrical Ratings
Terminal Voltage
(50/60Hz) Running Current
WHeating 2030 Vac 0.021.0 A

Resideo Inc., 1985 Douglas Drive North
Golden Valley, MN 55422
www.resideo.com 33-00340EFS—03 M.S. Rev. 05-19 |
Printed in United States
This product is manufactured by Resideo Technologies, Inc., Golden Valley, MN,
1-800-468-1502
©2019 Resideo Technologies, Inc. The Honeywell Home trademark is used under
license from Honeywell International Inc. All rights reserved.
33-00340EFS-03
For assistance with this product, please visit
customer.resideo.com
Or call Resideo Customer Care toll-free at
18004681502
Customer assistance

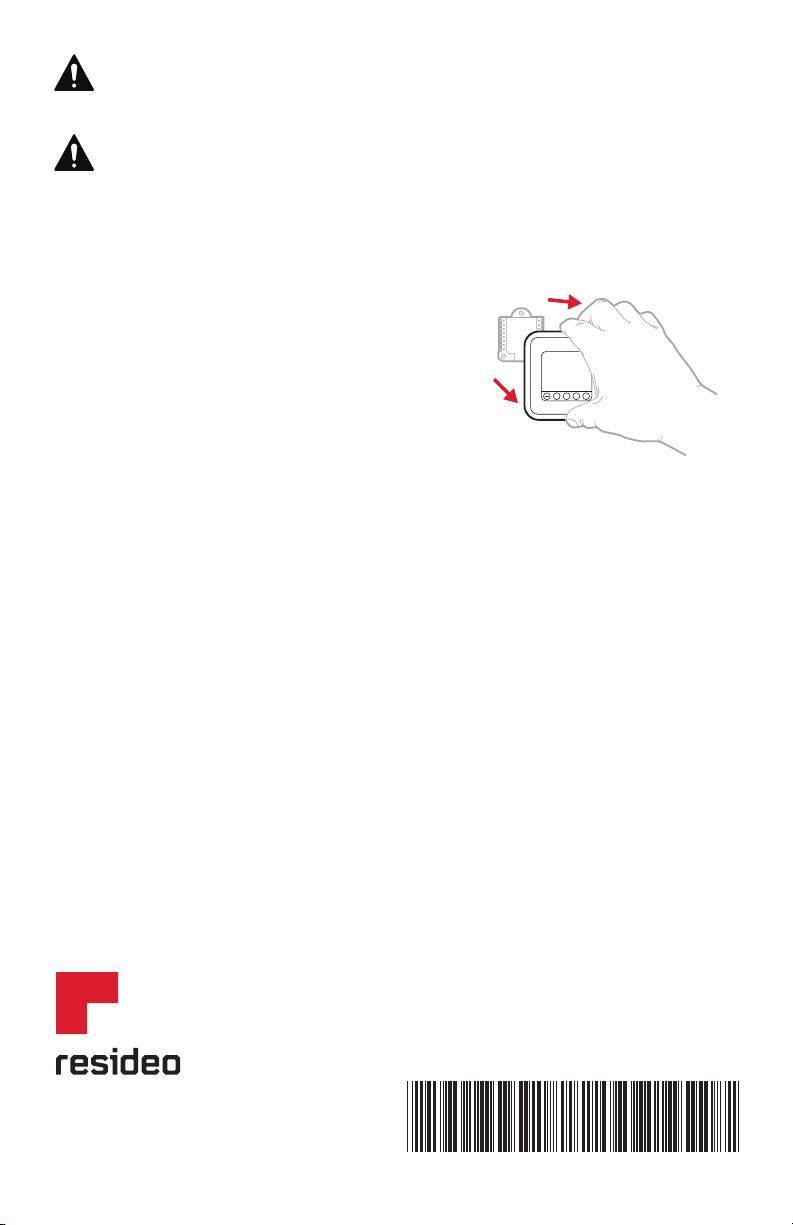

Pull to remove the thermostat
from the UWP.
+
CAUTION: MERCURY NOTICE
If this product is replacing a control that contains mercury in a sealed
tube, do not place the old control in the trash. Contact your local waste
management authority for instructions regarding recycling and proper
disposal.
CAUTION: ELECTRICAL HAZARD
Can cause electrical shock or equipment damage. Disconnect power before
beginning installation.

ProSeries
L’emballage comprend :
• Thermostat programmable hydronique T6
Pro
• Capteur de plancher (modèle AC11201)
• Système de montage UWP™
• Adaptateur d’installation standard
(adaptateur pour boîte de jonction)
• Couvercle décoratif – petit; dimensions :
121 x 121 x 9 mm (4 49/64 x 4 49/64 x
11/32 po)
• Vis et ancrages
• 2 piles AA
• Les instructions d’installation et le guide de
l’utilisateur.
T6 Pro Hydronic
Thermostat programmable
hydronique
TH6100AF2004
Instructions
d’installation
Bienvenue!
Votre thermostat hydronique programmable T6 Pro peut être
utilisé pour réguler la température de l’air ou la température du
plancher, ou les deux. Vous pouvez choisir l’un des modes de
régulation de température suivants.
Mode A : Régule et affiche la température de l’air ambiant
seulement.
Mode F : Régule et affiche la température du plancher
seulement, à l’aide d’un capteur externe de température du
plancher. Ce mode de régulation est adapté aux zones comme
les salles de bain, où la température du plancher peut être
programmée afin que celui-ci soit chaud uniquement le matin et
le soir, lorsque la pièce est occupée.
• La température du plancher est indiquée par l’inscription
« FLR » au-dessus de la valeur réelle de la température du
plancher.
• Il est également possible d’afficher la température réelle de
l’air ambiant sur le thermostat dans MENU/TEMP.
Mode AF : Ce mode régule et affiche la température de l’air
ambiant tout en maintenant la température du plancher dans
les limites souhaitées à l’aide d’un capteur de température de
plancher externe. Le réglage des limites minimales et maximales
de la température du plancher permet
d’améliorer votre confort tout en protégeant
le revêtement de votre plancher.
• Il est également possible d’afficher la
température réelle du plancher sur le
thermostat dans MENU/TEMP.
REMARQUE : Pour définir le mode de
régulation de la température du thermostat,
consultez la section « Configuration de
l’installateur (ISU) » à la page 7.
Mode A, AF; écran principal
Mode F; écran principal
Menu des températures
Back

2
Installation du système de montage UWP
Utilisez les trois
vis fournies (nº
8 11/2 po [38 mm])
5. Avant de commencer, coupez l’alimentation
au panneau de distribution ou au
disjoncteur. Ouvrez l’emballage, puis
repérez l’UWP. Voir la figure 5.
6. Placez l’UWP contre le mur. Placez-le de
niveau, puis marquez l’emplacement des
trous. Voir la figure 6.
Percez les trous aux emplacements
marqués, puis à l’aide d’un marteau, posez
doucement les ancrages de mur fournis.
‒Percez des trous de 7/32 po (5,5 mm)
dans le gypse.
7. Ouvrez la porte, puis insérez les fils dans
les trous de câblage de l’UWP. Voir la figure
7.
8. Placez l’UWP sur les ancrages. Insérez et
serrez les vis fournies avec l’UWP. Ne serrez
pas excessivement. Serrez jusqu’à ce que
l’UWP soit fixe. Fermez la porte. Voir la
figure 8.
8
5
6
7
Installation de la plaque de couvercle décorative en option
REMARQUE : Si la plaque de couvercle en
option n’est pas requise, consultez la section
« Installation du système de montage UWP »
ci-dessous.
Utilisez la plaque du couvercle en option
pour :
• Installer le thermostat sur une boîte de
jonction électrique
• Ou pour couvrir les traces de peinture
cachées par l’ancien thermostat.
1. Retirez l’adaptateur de boîte de jonction du
couvercle. Voir la figure 1.
2. Installez l’adaptateur de boîte de jonction
au mur ou sur une boîte électrique au
moyen de n’importe lesquels des huit
trous. Insérez et serrez les vis fournies avec
le couvercle. Ne serrez pas excessivement.
Voir la figure 2. Assurez-vous que la plaque
adaptatrice est de niveau.
3. Fixez l’UWP en l’accrochant au crochet
supérieur de l’adaptateur de boîte de
jonction, puis en l’enclenchant en place par
le bas. Voir la figure 3.
4. Enclenchez le couvercle sur l’adaptateur de
boîte de jonction. Voir la figure 4.
Utilisez les
deux vis
fournies (nº
6 5/8 po
[16 mm])
4
3
2
1
Veuillez lire le mode d’emploi et le conserver en lieu sûr

3
S
S
Y2
U
U
G
C
Y
A
Rc
W
K
W2
R
L/A
O/B
AUX
E
Options d’alimentation
Insérez les fils Ret Cdans les
bornes désignées de l’alimentation
c.a. principale (la borne C est
facultative si des piles sont
utilisées, mais ce raccordement
est recommandé). Retirez les fils
en appuyant sur les languettes des
bornes.
Insérez des piles AA pour l’alimentation
principale et auxiliaire. Faites
correspondre la polarité des piles aux
marques +/- dans le compartiment de
piles.
Réglez la languette à glissière R.
• La chaudière, le circuit de la soupape d’eau
chaude ou le panneau de relais de l’eau
chaude sont reliés à Ret W. Si le même
transformateur dispose d’un raccordement
neutre pour alimenter le thermostat,
branchez le raccordement neutre du
thermostat à Cet laissez la languette à
glissière Ren position relevée (1 câble).
Si un transformateur qui n’alimente pas
l’équipement de chauffage est utilisé
pour alimenter l’affichage du thermostat,
placez la languette à glissière R en position
baissée (2 câbles). Raccordez le circuit
de chauffage à Ret W, puis raccordez le
transformateur distinct à Rc et C.
REMARQUE : Les languettes à glissière des
bornes U doivent demeurer en position pour ce
modèle de thermostat.
Réglage des languettes à glissière
Languette à glissière R/Rc
Système de montage UWP
Veuillez lire le mode d’emploi et le conserver en lieu sûr

4
Identification des bornes de câblage
SEntrée des capteurs auxiliaires de
sol ou intérieurs câblés
L/A
- A Non utilisée
SO/B Non utilisée
YNon utilisée AUX -
W2 Non utilisée
Y2 Non utilisée ENon utilisée
GNon utilisée WRelais de chauffage (phase 1)
C
Neutre 24 V c.a. Si un deuxième
transformateur, distinct du
transformateur alimentant
l’équipement de chauffage, est
utilisé, utilisez le raccordement
neutre de ce transformateur.
KNon utilisée
U
Non utilisée
RAlimentation 24 V c.a. provenant
du transformateur de chauffage*
URc
L’alimentation 24 V c.a. est
fournie par un transformateur
différent des transformateurs de
chauffage utilisés pour alimenter
l’affichage (facultatif).
* La borne peut être branchée à l’aide de la languette à glissière. Consultez la section
« Réglage des languettes à glissière » à la page 3.
Système de chauffage seulement (avec
capteur de température du plancher)
R Alimentation [1]
Rc [R+Rc reliées par la languette à
glissière] [2]
C 24 V c.a. neutre [3]
W Relais de chauffage
S,S Entrée du capteur de plancher câblé
Système de chauffage seulement (soupape
de la zone d’alimentation à ouverture
électrique)
R Alimentation [1]
Rc [R+Rc reliées par la languette à
glissière] [2]
C 24 V c.a. neutre [3]
W Soupape
Système de chauffage seulement
(panneau de relais de l’eau chaude avec
capteur de température du plancher)
R Alimentation [1]
Rc [R+Rc reliées par la languette à
glissière] [2]
C 24 V c.a. neutre [3]
W vers W dans la zone du panneau de
relais
S,S Entrée du capteur de plancher câblé
Système de chauffage seulement
(chaudière avec capteur de température du
plancher)
R Alimentation [1]
Rc [R+Rc reliées par la languette à
glissière] [2]
C 24 V c.a. neutre [3]
W vers W sur la chaudière
S,S Entrée du capteur de plancher câblé
Câblage des systèmes standard
REMARQUES
Spécifications des fils : Utilisez des fils de thermostat de calibre 18 à 22. Il n’est pas nécessaire d’utiliser
des câbles blindés.
[1] Alimentation électrique. Prévoyez des mécanismes de coupure et de protection contre les sur-
charges, au besoin.
[2] Déplacez la languette à glissière R du UWP à la position R (câble 1). Consultez la section
« Réglage des languettes à glissière » à la page 3 pour en savoir plus.
[3] Raccordement neutre 24 V c.a. facultatif.

5
Installation du capteur de température du plancher
Le thermostat hydronique T6 Pro est compatible
avec les détecteurs de température au plancher de
10 000 ohms suivants : AQ12C20 et AC11201.
Le capteur de température du plancher doit être
installé à mi-chemin entre la tuyauterie afin
d’assurer une lecture exacte de la température (et
non par-dessus ou juste à côté de la tuyauterie).
Exemple : Pour un espacement de 30 cm entre les
tuyaux, installez le capteur à 15 cm de la tuyauterie
et veillez à ce qu’il soit centré à la verticale.
Il est recommandé d’installer le capteur de
température du plancher dans un tuyau de
polyéthylène réticulé d’au moins 0,5 po. Cela
simplifiera le remplacement du capteur au besoin.
Dans une petite pièce, placez le capteur au centre
du plancher. Dans les pièces plus grandes, assurez-
vous que le capteur est placé à au moins 7 pieds du
mur.
Paramètres recommandés de
température du plancher
La température du plancher maximale
recommandée est de 32 °C (90 °F) pour la plupart
des recouvrements de plancher, à l’exception du
bois. La température maximale recommandée pour
les planchers de bois est de 29,5 °C (85 °F). La
température suggérée pour la protection contre le
gel pour les garages et les sous-sols se situe entre 5
et 7,2 °C (4145 °F).
Position du conduit du capteur de
température du plancher dans une
dalle
CONDUIT DU CAPTEUR
DE TEMPÉRATURE DU
PLANCHER
CONDUITES DE
CHAUFFAGE
DALLE

6
Pose du thermostat
1. Poussez l’excédent de fil dans l’ouverture du mur.
2. Fermez la porte de l’UWP. Elle devrait demeurer
fermée, sans renflement.
3. Alignez l’UWP avec le thermostat, puis appuyez
doucement jusqu’à ce qu’il s’enclenche.
4. Mettez l’appareil sous tension au moyen du
disjoncteur ou de l’interrupteur.
Réglez l’heure et la date
Heure
1 Appuyez sur Menu sur le thermostat.
2 Appuyez sur ou pour aller à TIME (heure).
Appuyez sur Select (sélectionner).
3 Appuyez sur ou pour choisir l’affichage 12 ou
24 heures. Appuyez sur Select (sélectionner).
4 Utilisez ou pour régler l’heure. Appuyez sur Select
(sélectionner).
5 Utilisez ou pour régler les minutes. Appuyez
sur Select (Sélectionner) pour quitter le menu Time
(heure).
Date
1 Si vous avez déjà réglé l’heure, poursuivez à l’étape 2.
Si vous êtes à l’écran principal, appuyez sur Menu sur
le thermostat.
2 Appuyez sur ou pour aller à DATE. Appuyez sur
Select (sélectionner).
3 Appuyez sur ou pour régler l’année. Appuyez sur
Select (sélectionner).
4 Appuyez sur ou pour régler le mois. Appuyez sur
Select (sélectionner).
5 Appuyez sur ou pour régler le jour. Appuyez sur
Select (Sélectionner) pour sauvegarder et quitter le
menu Date.
Réglage du système d’exploitation
1 Appuyez sur le bouton Mode pour passer au mode
suivant du système.
2 Parcourez les modes jusqu’à ce que vous arriviez
au mode du système voulu, puis laissez-le pour
l’activer.
Modes du système disponibles :
‒Heat (chauffage)
‒Off (arrêt)

7
1 Maintenez les touches CENTER et enfoncées
pendant 3 secondes pour accéder aux options
du menu avancé.
2 Appuyez sur Select (sélectionner) pour accéder à
l’ISU.
3 Appuyez sur Select (sélectionner) pour vous
déplacer entre les diverses options du menu de
configuration.
4 Appuyez sur ou pour régler les valeurs ou
sélectionner l’une des options possibles.
5 Appuyez sur Select (sélectionner) et confirmez
vos réglages ou appuyez sur Back (retour) pour
ignorer les modifications et retourner à l’écran
du menu ISU afin de poursuivre la modification
d’une autre option de réglage.
6 Pour terminer le processus de réglage et
sauvegarder vos choix, appuyez sur Home
(accueil) et retournez à l’écran d’accueil.
REMARQUE : Une liste complète de tous les
paramètres et de toutes les options de configuration
commence ci-dessous et se poursuit jusqu’à la page
9.
Configuration de l’installateur (ISU)
Options de configuration avancée (ISU)
REMARQUE : Il est possible que certaines options ne soient pas disponibles selon les
paramètres du système.
Nº
ISU
Nom ISU Options ISU (valeurs par défaut
en gras)
Remarques
120 Options de
programmation 0 = Non programmable 2 = Programmable 52
3 = Programmable 511
4 =Programmable sur 7 jours
Vous pouvez changer ici la programmation511 par défaut.
Pour modifier les périodes ou les consignes de température
pendant la journée, appuyez sur MENU/PROG.
125 Échelle de
l’indicateur de
température.
0 = Fahrenheit
1 = Celsius
129 Plancher câblé
Capteur de
température
0 = aucun
1 = câblé Si vous souhaitez que le thermostat fonctionne en mode AF ou F (ISU 299), le capteur de température du plancher
doit être connecté à la borne S et configuré. Si le capteur
de température du plancher est connecté à la borne S et
configuré, la température réelle du plancher pourra être
affichée sur l’écran Menu/Temp du thermostat.
205 Type d’équipement
de chauffage 9 = Chauffage radiant à l’eau chaude
10 = Chauffage radiant du
plancher à l’eau chaude
12 = Vapeur
Cette configuration ISU aide à optimiser les algorithmes
de commande et force l’utilisation du nombre de cycles
par défaut optimal pour la commande de l’équipement de
chauffage.
299 Modes de régulation
de la température 1 = Air et plancher (mode AF) 2 = Air uniquement (mode A)
3 = Plancher uniquement
(mode F)
Cette ISU est seulement affichée si l’ISU 129 est réglée à 1
et si l’ISU 205 est réglée à 10 (chauffage radiant du plancher
à l’eau chaude). Le mode par défaut est AF.
Mode AF : Régule et affiche la température de l’air ambiant.
Maintient la température du plancher dans les limites
souhaitées à l’aide d’un capteur externe de température du
plancher.
Mode A : Régule et affiche la température de l’air ambiant
seulement.
Mode F : Régule et affiche la température du plancher
uniquement à l’aide d’un capteur externe de température du
plancher.

8
Options de configuration avancée (ISU)
Nº
ISU
Nom ISU Options ISU (valeurs par défaut
en gras)
Remarques
370 Nombre de cycles de
chauffage (cycles par
heure)
1 - 12 Cette ISU vous permet de limiter le nombre maximal de
cycles qu’un système peut effectuer pendant une période
de 1 h à une charge de 50 %. Par exemple, lorsque réglé à
3 cycles par heure (CPH) à une charge de 50 %, le système
n’effectuera pas plus de 3 cycles par heure (10 minutes
activé, 10 minutes désactivé). Le système effectue moins de
cycles lorsque la charge est inférieure ou supérieure à 50 %.
Le réglage du nombre de cycles recommandé (par défaut) est
indiqué ci-dessous pour chacun des types d’équipement de
chauffage sélectionné :
Chauffage radiant à l’eau chaude = 3 CPH; chauffage
radiant du plancher à l’eau chaude en mode A ou AF = 1
CPH; chauffage radiant du plancher à l’eau chaude en
mode F = 3 CPH; vapeur = 1 CPH
388 Durée minimale
(cycle court de
protection de la
chaudière)
0 = désactivé
2 = 2 min
5 = 5 min
15 = 15 min
Cette ISU vous permet de sélectionner une durée minimale
visant à protéger l’équipement contre les cycles courts.
425 Reprise intelligente
adaptative 0 = Non 1 = Oui
L’option Adaptive Intelligent Recovery (AIR) (reprise
intelligente adaptative) est un paramètre de confort.
L’équipement de chauffage se mettra en marche plus tôt
pour veiller à ce que la température intérieure corresponde au
point de consigne à l’heure prévue.
431 Maximum Heat
Setpoint (point de
consigne maximal de
chauffage)
Mode A/AF :
40 °F à 90 °F (90 °F);
4,5 °C à 32 °C (32 °C)
Mode F :
40 °F à 99 °F (85 °F);
4,5 °C à 38 °C (29,5 °C)
L’utilisateur ne peut pas régler la température de chauffage
au-dessus de ce point. Température de chauffage de l’air
en mode A/AF; température de chauffage du plancher en
mode F.
432 Minimum Heat
Setpoint (point de
consigne minimal de
chauffage)
Mode A/AF :
40 °F à 90 °F (50 °F);
4,5 °C à 32 °C (10 °C)
Mode F :
40 °F à 99 °F (50 °F);
4,5 °C à 38 °C (10°C)
L’utilisateur ne peut pas régler la température de chauffage
sous ce point. Température de chauffage de l’air en mode A et
AF. Température de chauffage du plancher en mode F.
500 Capteur câblé
de température
intérieure de l’air
0 = Non
1 = Oui Cette ISU ne s’affiche que lorsqu’aucun capteur de plancher câblé (ISU 129) n’est configuré.
515 Type de capteur
câblé de température
intérieure de l’air
0 = 10 k
1 = 20 k Choisissez le type de résistance du capteur de température de l’air intérieur câblé. Cette ISU ne s’affiche que
lorsqu’aucun capteur câblé de température de l’air intérieur
(ISU 500) n’est configuré.
520 Quel capteur
de température
intérieure de l’air
sera utilisé pour
le contrôle de
la température?
(Une moyenne est
effectuée pour les
capteurs multiples)
1 = thermostat seulement
2 = câblé seulement
3 = moyenne
Vous pouvez choisir la source de température de l’air, ou
utiliser le thermostat et les capteurs à distance câblés pour
accroître la précision de la mesure. Cette ISU ne s’affiche que
lorsqu’aucun capteur câblé de température de l’air intérieur
(ISU 500) n’est configuré.
575 Limite minimale de
la température du
plancher
40 °F à 89 °F* (72 °F);
4,5 °C à 31,5 °C* (22,0 °C)
*Si la température du plancher descend sous cette limite,
le chauffage sera activé sans égard à la température de l’air
ambiant. Cette ISU est seulement affichée si le mode de
régulation de la température (ISU 299) est réglé au mode AF.
La température minimale du plancher ne peut pas être réglée
à plus de 10 degrés sous la limite maximale de température
du plancher configurée.
