3-CH 2.4GHZ SURFACE TRANSMITTER MANUAL
• Always ensure all batteries have been properly charged prior to
using the model.
• Always keep a safe distance in all directions around your model to
avoid collisions or injury. This model is controlled by a radio signal
subject to interference from many sources outside your control.
Interference can cause momentary loss of control.
• Never operate your model during adverse weather conditions. Poor
visibility can cause disorientation and loss of control of your model.
• Never point the transmitter antenna directly toward the model. The
radiation pattern from the tip of the antenna is inherently low.
• If at any time during the operation of your model you observe any
erratic or abnormal operation, immediately stop operation of your
model until the cause of the problem has been ascertained and
corrected.

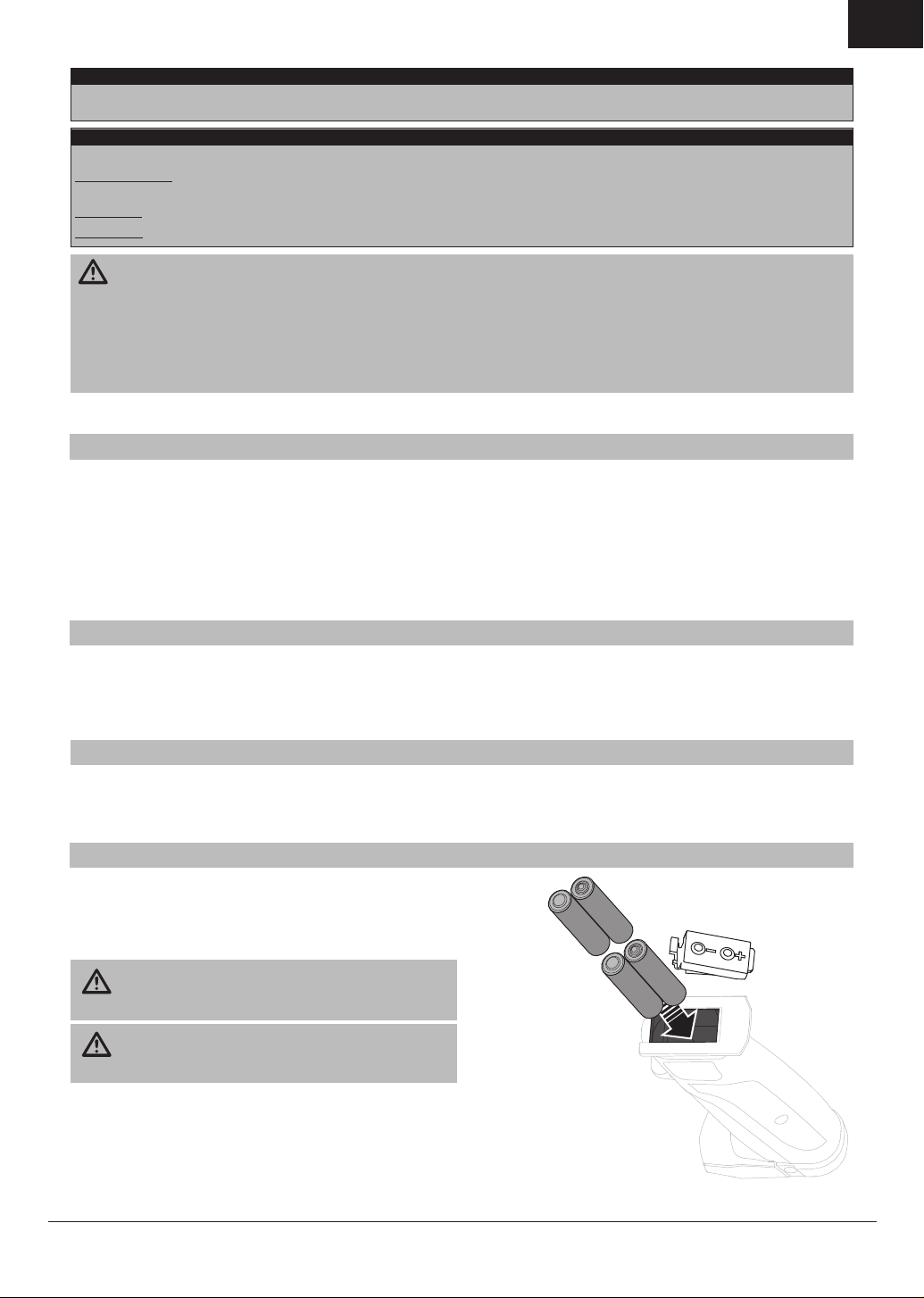

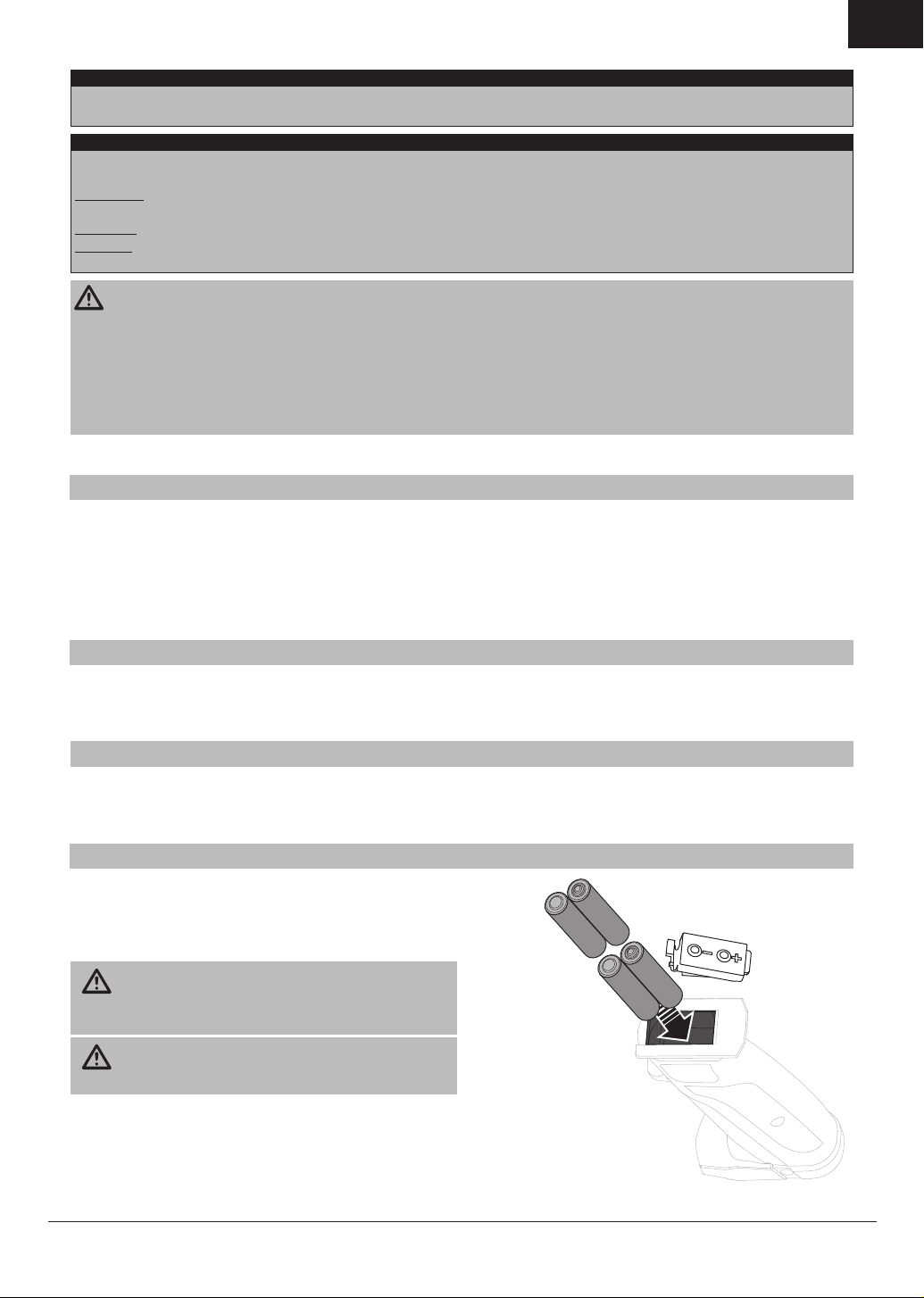

This transmitter requires 4 AAA batteries.
1. Remove the battery cover from the transmitter.
2. Install the batteries as shown.
3. Install the battery cover.
CAUTION: If using rechargeable batteries, charge only
rechargeable batteries. Charging non-rechargeable batteries
may cause the batteries to burst, resulting in injury to persons and/or
damage to property.
CAUTION: Risk of explosion if battery is replaced with an
incorrect type. Dispose of used batteries according to national
regulations.
• Never install damaged batteries.
• Never install batteries of mixed types or of different ages
in the transmitter.
• Always remove exhausted batteries.
• Always remove batteries before storing the transmitter.
• Low battery power can result in loss of control of the RC model.
TRANSMITTER BATTERY SAFETY PRECAUTIONS
SAFETY PRECAUTIONS
INSTALLING TRANSMITTER BATTERIES
HRZ00001 3-CH 2.4GHZ
SURFACE TRANSMITTER MANUAL
NOTICE
All instructions, warranties and other collateral documents are subject to change at the sole discretion of Horizon Hobby, LLC. For up-to-date product
literature, visit www.horizonhobby.com or www.towerhobbies.com and click on the support or resources tab for this product.
MEANING OF SPECIAL LANGUAGE
The following terms are used throughout the product literature to indicate various levels of potential harm when operating this product:
WARNING: Procedures, which if not properly followed, create the probability of property damage, collateral damage, and serious injury OR create a
high probability of superficial injury.
CAUTION: Procedures, which if not properly followed, create the probability of physical property damage AND a possibility of serious injury.
NOTICE: Procedures, which if not properly followed, create a possibility of physical property damage AND a little or no possibility of injury.
WARNING: Read the ENTIRE instruction manual to become familiar with the features of the product before operating. Failure to operate the
product correctly can result in damage to the product, personal property and cause serious injury.
This is a sophisticated hobby product. It must be operated with caution and common sense and requires some basic mechanical ability. Failure to
operate this Product in a safe and responsible manner could result in injury or damage to the product or other property. This product is not intended for
use by children without direct adult supervision. Do not attempt disassembly, use with incompatible components or augment product in any way without
the approval of Horizon Hobby, LLC. This manual contains instructions for safety, operation and maintenance. It is essential to read and follow all the
instructions and warnings in the manual, prior to assembly, setup or use, in order to operate correctly and avoid damage or serious injury.
Age Recommendation: Not for children under 14 years. This is not a toy.
SPECIFICATIONS
• Weight: 242g (377g with 4xAAA batteries)
• Frequency: 2.4GHz
• Voltage/Capacity: 6V DC
• Power Output: 120 meters
• Compatible Receivers: HRZ00005, HRZ00006, HRZ00002

2
EN
HRZ00001

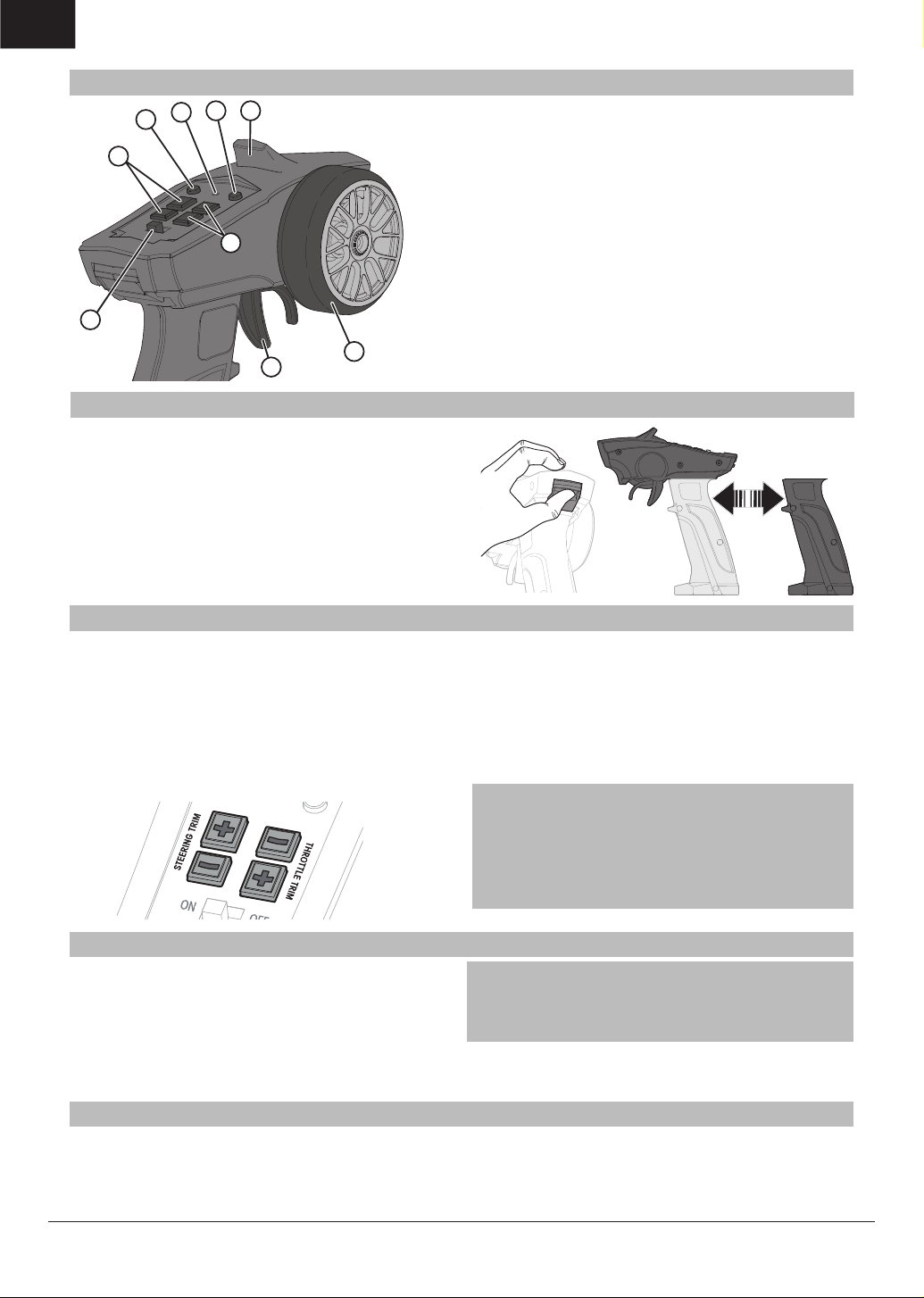

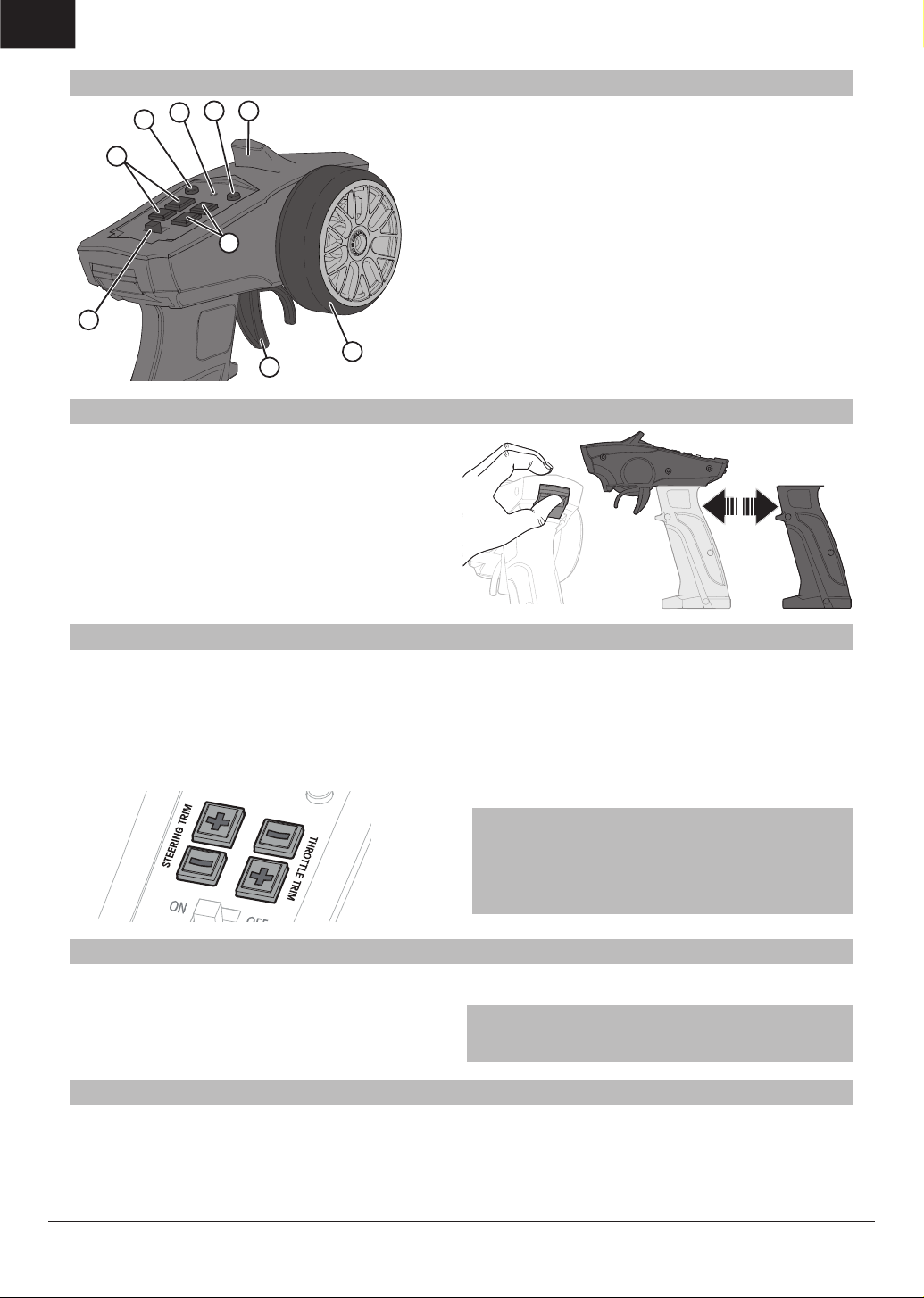

TRANSMITTER CONTROLS
BINDING
FAILSAFE
Binding is the process of programming the receiver to recognize the GUID
(Globally Unique Identifier) code of a single specific transmitter.
1. Verify the receiver and transmitter are OFF.
2. Connect a fully charged battery to the receiver.
3. Power ON the transmitter.
4. Press the bind button on the receiver using a small pin and power on
the receiver. The LED will flash when binding is in progress.
5. The LED turns solid when binding in successful.
You must rebind when binding the receiver to a different transmitter.
NOTICE: Do not attempt to bind the transmitter and receiver if there
are other compatible transmitters in bind mode within 400 feet. Doing
so may result in unexpected binding.
1. Power ON the transmitter.
2. Press the bind button on the receiver using a small pin and power on the receiver.
The LED will flash then turn solid when Failsafe is set.
3. Remove the bind plug.
Assemble
1. On the top transmitter portion, press the rear button.
2. Slide the transmitter handle into the track.
Disassemble
1. On the top transmitter portion, press the rear button.
2. Slide the transmitter handle out of the track.
1. Steering Wheel Controls direction (left/right) of the model
2. Throttle Trigger Controls speed and direction (forward/brake/reverse) of the model
3. ON/OFF Switch Turns the power ON/OFF
4. TH DR/TH Trim Adjusts the throttle trim/end points
5. ST DR/ST Trim Adjusts the steering trim/end points
6. CH 3
7. Indicator Lights
• Solid blue light—Indicates radio connectivity and adequate battery power
• Flashing blue light—Indicates the battery voltage is critically low. Replace
batteries
8. REV Reverses the steering wheel and throttle functions
9. Antenna Transmits the signal to the model
1
2
3
8
4
5
679
ASSEMBLING AND DISASSEMBLING TRANSMITTER HANDLE
Steering Dual Rate
1. Power ON the transmitter.
2. Power ON the model.
3. Apply either the left or right steering input on the transmitter and
hold that position.
4. To add or remove steering throw input, hold the steering input
button and press the (+) or (–) ST DR button.
Throttle Dual Rate
1. Turn ON transmitter.
2. Turn ON the model.
3. Apply either forward or reverse throttle input on the transmitter
and hold that position.
4. To add or remove throttle input, hold the steering input button
and press the (+) or (–) ST DR button.
NOTICE: Adjusting the throttle input will negatively affect the self
righting feature as it relies on the motor RPM.
NOTICE: Do not adjust the throttle dual rate while the model is
powered on and resting on a stand. Adjusting the throttle dual rate
may power the motor, which could cause damage to property or
personal injury.
The transmitter allows you to adjust steering and throttle dual rates.
ADJUSTING THE DUAL RATES

3
EN
3-CH 2.4GHZ SURFACE TRANSMITTER MANUAL
Problem Possible Cause Solution
The system will not connect
Your transmitter and receiver are too close together Move transmitter a few feet from receiver
Transmitter or receiver is too close to large metal
object, wireless source or another transmitter Move to another location and attempt binding again
Your transmitter was accidentally put into bind mode
and is no longer bound to your receiver Rebind your transmitter and receiver
Poor range
Transmitter batteries low Replace/recharge
Transmitter antenna is damaged or loose Check/tighten
Receiver antenna damaged Check/repair/replace
The receiver quits responding
during operation
Transmitter batteries low Replace/recharge
Loose or damaged wires or connectors between
battery and receiver Check the wires and connection between the battery and receiver. Repair or replace wires and/or connectors
TROUBLESHOOTING GUIDE
1 YEAR LIMITED WARRANTY
What this Warranty Covers—Horizon Hobby, LLC, (Horizon) warrants to
the original purchaser that the product purchased (the “Product”) will be free
from defects in materials and workmanship for a period of 1 year from the
date of purchase.
What is Not Covered—This warranty is not transferable and does not
cover (i) cosmetic damage, (ii) damage due to acts of God, accident, misuse,
abuse, negligence, commercial use, or due to improper use, installation, op-
eration or maintenance, (iii) modification of or to any part of the Product, (iv)
attempted service by anyone other than a Horizon Hobby authorized service
center, (v) Product not purchased from an authorized Horizon dealer, or (vi)
Product not compliant with applicable technical regulations or (vii) use that
violates any applicable laws, rules, or regulations.
OTHER THAN THE EXPRESS WARRANTY ABOVE, HORIZON MAKES NO
OTHER WARRANTY OR REPRESENTATION, AND HEREBY DISCLAIMS ANY
AND ALL IMPLIED WARRANTIES, INCLUDING, WITHOUT LIMITATION, THE
IMPLIED WARRANTIES OF NON-INFRINGEMENT, MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE. THE PURCHASER ACKNOWLEDGES
THAT THEY ALONE HAVE DETERMINED THAT THE PRODUCT WILL SUIT-
ABLY MEET THE REQUIREMENTS OF THE PURCHASER’S INTENDED USE.
Purchaser’s Remedy—Horizon’s sole obligation and purchaser’s sole and
exclusive remedy shall be that Horizon will, at its option, either (i) service,
or (ii) replace, any Product determined by Horizon to be defective. Horizon
reserves the right to inspect any and all Product(s) involved in a warranty
claim. Service or replacement decisions are at the sole discretion of Horizon.
Proof of purchase is required for all warranty claims. SERVICE OR REPLACE-
MENT AS PROVIDED UNDER THIS WARRANTY IS THE PURCHASER’S SOLE
AND EXCLUSIVE REMEDY.
Limitation of Liability—HORIZON SHALL NOT BE LIABLE FOR SPECIAL,
INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAMAGES, LOSS OF PROFITS
OR PRODUCTION OR COMMERCIAL LOSS IN ANY WAY, REGARDLESS OF
WHETHER SUCH CLAIM IS BASED IN CONTRACT, WARRANTY, TORT, NEG-
LIGENCE, STRICT LIABILITY OR ANY OTHER THEORY OF LIABILITY, EVEN IF
HORIZON HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.
Further, in no event shall the liability of Horizon exceed the individual price of
the Product on which liability is asserted. As Horizon has no control over use,
setup, final assembly, modification or misuse, no liability shall be assumed
nor accepted for any resulting damage or injury. By the act of use, setup or
assembly, the user accepts all resulting liability. If you as the purchaser or
user are not prepared to accept the liability associated with the use of the
Product, purchaser is advised to return the Product immediately in new and
unused condition to the place of purchase.
Law—These terms are governed by Illinois law (without regard to conflict
of law principals). This warranty gives you specific legal rights, and you may
also have other rights which vary from state to state. Horizon reserves the
right to change or modify this warranty at any time without notice.
WARRANTY SERVICES
Questions, Assistance, and Services—Your local hobby store and/or
place of purchase cannot provide warranty support or service. Once assem-
bly, setup or use of the Product has been started, you must contact your local
distributor or Horizon directly. This will enable Horizon to better answer your
questions and service you in the event that you may need any assistance.
For questions or assistance, please visit our website at www.horizonhobby.
com, submit a Product Support Inquiry, or call the toll free telephone number
referenced in the Warranty and Service Contact Information section to speak
with a Product Support representative.
Inspection or Services—If this Product needs to be inspected or serviced
and is compliant in the country you live and use the Product in, please use the
Horizon Online Service Request submission process found on our website or
call Horizon to obtain a Return Merchandise Authorization (RMA) number.
Pack the Product securely using a shipping carton. Please note that original
boxes may be included, but are not designed to withstand the rigors of ship-
ping without additional protection. Ship via a carrier that provides tracking
and insurance for lost or damaged parcels, as Horizon is not responsible for
merchandise until it arrives and is accepted at our facility. An Online Service
Request is available at http://www.horizonhobby.com/content/service-cen-
ter_render-service-center. If you do not have internet access, please contact
Horizon Product Support to obtain a RMA number along with instructions for
submitting your product for service. When calling Horizon, you will be asked
to provide your complete name, street address, email address and phone
number where you can be reached during business hours. When sending
product into Horizon, please include your RMA number, a list of the included
items, and a brief summary of the problem. A copy of your original sales
receipt must be included for warranty consideration. Be sure your name, ad-
dress, and RMA number are clearly written on the outside of the shipping
carton.
NOTICE: Do not ship Li-Po batteries to Horizon. If you have any
issue with a Li-Po battery, please contact the appropriate Horizon
Product Support office.
Warranty Requirements—For Warranty consideration, you must include
your original sales receipt verifying the proof-of-purchase date. Provided
warranty conditions have been met, your Product will be serviced or replaced
free of charge. Service or replacement decisions are at the sole discretion
of Horizon.
Non-Warranty Service—Should your service not be covered by warranty,
service will be completed and payment will be required without notification
or estimate of the expense unless the expense exceeds 50% of the retail
purchase cost. By submitting the item for service you are agreeing to pay-
ment of the service without notification. Service estimates are available
upon request. You must include this request with your item submitted for ser-
vice. Non-warranty service estimates will be billed a minimum of ½ hour of
labor. In addition you will be billed for return freight. Horizon accepts money
orders and cashier’s checks, as well as Visa, MasterCard, American Express,
and Discover cards. By submitting any item to Horizon for service, you are
agreeing to Horizon’s Terms and Conditions found on our website http://
www.horizonhobby.com/content/service-center_render-service-center.

4
EN
HRZ00001
FCC AND IC INFORMATION
WARRANTY AND SERVICE CONTACT INFORMATION
COMPLIANCE INFORMATION FOR THE EUROPEAN UNION
Country of
Purchase Horizon Hobby Contact Information Address
United States
of America
Horizon Service Center
(Repairs and Repair Requests) servicecenter.horizonhobby.com/RequestForm/
2904 Research Rd
Champaign, Illinois, 61822 USA
Horizon Product Support
(Product Technical Assistance)
[e-mail]
877-504-0233
Sales [e-mail]
800-338-4639
EU Horizon Technischer Service [e-mail] Hanskampring 9
D 22885 Barsbüttel, Germany
Sales: Horizon Hobby GmbH [phone]
EU Compliance Statement: Horizon Hobby, LLC hereby de-
clares that this product is in compliance with the essential re-
quirements and other relevant provisions of the RED Directive.
A copy of the EU Declaration of Conformity is available online at:
http://www.horizonhobby.com/content/support-render-compliance
Instructions for Disposal of WEEE by
Users in the European Union
This product must not be disposed of with other waste.
Instead, it is the user’s responsibility to dispose of their
waste equipment by handing it over to a designated col-
lection point for the recycling of waste electrical and
electronic equipment. The separate collection and recycling of your waste
equipment at the time of disposal will help to conserve natural resources
and ensure that it is recycled in a manner that protects human health and
the environment. For more information about where you can drop off your
waste equipment for recycling, please contact your local city office, your
household waste disposal service or where you purchased the product.
FCC Information
FCC ID: 2ARE7-91803 This device complies with part 15 of the FCC rules.
Operation is subject to the following two conditions: (1) This device may not
cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
CAUTION: Changes or modifications not expressly approved
by the party responsible for compliance could void the user’s
authority to operate the equipment.
This product contains a radio transmitter with wireless technology
which has been tested and found to be compliant with the applicable
regulations governing a radio transmitter in the 2.400GHz to 2.4835GHz
frequency range.
Supplier’s Declaration of Conformity
IC: 20264-91803RX46
CAN ICES-3 (B)/NMB-3(B)
This device complies with part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device may not
cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
CAUTION: Changes or modifications not expressly approved
by the party responsible for compliance could void the user’s
authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harm-
ful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used
in accordance with the instructions, may cause harmful interference to
radio communications. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be deter-
mined by turning the equipment off and on, the user is encouraged to try
to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that
to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Horizon Hobby, LLC
2904 Research Rd.
Champaign, IL 61822
Email: [e-mail]
Web: HorizonHobby.com
ATTENTION: Horizon service is limited to Product compliant in the
country of use and ownership. If received, a non-compliant Product
will not be serviced. Further, the sender will be responsible for ar-
ranging return shipment of the un-serviced Product, through a carrier
of the sender’s choice and at the sender’s expense. Horizon will hold
non-compliant Product for a period of 60 days from notification, after
which it will be discarded.
10/15
IC Information
IC: 20264-91803RX46 | CAN ICES-3 (B)/NMB-3(B)
This device complies with Industry Canada licence-exempt RSS standard(s).
Operation is subject to the following two conditions: (1) this device may not
cause interference, (2) this device must accept any interference, including
interference that may cause undesired operation of the device.

DE
53-CH 2.4GHZ SURFACE TRANSMITTER MANUAL
• Bitte stellen Sie stets sicher, dass der Akku vor Betrieb des Modells
vollständig geladen ist.
• Halten Sie stets einen Sicherheitsabstand in allen Richtungen um das
Modell um Kollisionen oder Verletzungen zu vermeiden. Das Modell
wird von einem Funksignal gesteuert, dass von anderen Quellen
gestört werden kann. Dieses kann zu einem Kontrollverlust führen.
• Betreiben Sie ihr Modell niemals bei ungünstigen Wetterbedingungen.
Schlechte Sicht kann zu Desorientierung und zum Kontrollverlust führen.
• Zeigen Sie niemals direkt mit der Antenne auf das Modell, da die
Abstrahlung an der Antennenspitze ist gering ist.
• Sollten Sie bei dem Betrieb jemals ungewöhnliche Reaktionen fest
stellen, beenden sie unverzüglich den Betrieb des Modell bis das
Problem gelöst und beseitigt ist.
• Setzen Sie niemals beschädigte Batterien ein.
• Setzen Sie niemals Batterien verschiedener Typen oder
verschiedenen Alters ein.
• Entfernen Sie immer verbrauchte Batterien.
• Entnehmen Sie immer die Batterien bevor Sie den Sender einlagern.
• Leere Batterien können zu Kontrollverlust des Fahrzeuges führen.
SICHERHEITSHINWEISE SENDERBATTERIEN
SICHERHEITSVORKEHRUNGEN
EINSETZEN DER SENDERBATTERIEN
HINWEIS
Alle Anweisungen, Garantien und dazugehörigen Dokumente können ohne Ankündigung von Horizon Hobby, LLC geändert werden. Eine aktuelle Version
ersehen Sie bitte im Support Feld unter www.horizonhobby.com oder www.towerhobbies.com im Support-Abschnitt für das Produkt.
SPEZIELLE BEDEUTUNGEN
Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses
Produkts hinzuweisen:
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere
Verletzungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen.
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von
Verletzungen ergeben.
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen vertraut zu machen. Wird das
Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder persönlichem Eigentum führen oder schwere Verletzungen verursachen.
Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt gewisse
mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder
Schäden am Produkt oder anderen Sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung
eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten
zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung. Es ist
unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen und zu befolgen,
damit es bestimmungsgemäß betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden.
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
Für den Betrieb sind 4 AAA Batterien erforderlich.
1. Nehmen Sie die Batterieklappe vom Sender ab.
2. Setzen Sie die Batterien wie abgebildet ein.
3. Setzen Sie die Batterieklappe wieder auf.
ACHTUNG: Wenn Sie wiederaufladbare Akkus verwenden,
laden Sie nur diese. Das Laden von nicht wiederaufladbaren
Batterien kann die Batterien zur Explosion bringen, was
Körperverletzung und Sachbeschädigung zur Folge haben kann.
ACHTUNG: Es besteht Explosionsrisiko wenn die Akkus durch
einen falschen Typ ersetzt werden. Entsorgen Sie verbrauchte
Batterien den Vorschriften entsprechend.
SPEZIFIKATIONEN
• Gewicht: 242g (377g mit 4xAAA Batterien)
• Frequenz: 2,4GHz
• Spannung / Kapazität: 6 V DC
• Leistungsabgabe: 120 Meter
• Kompatible Empfänger: HRZ00005, HRZ00006, HRZ00002

DE
6HRZ00001
SENDERKONTROLLEN
1. Erst den Sender und dann den Empfänger EINSCHALTEN.
2. Drücken Sie die Bindetaste des Empfängers mit einen kleinen Karosserieklammer und schalten Sie den Empfänger ein.
Die LED blinkt und leuchtet dann dauerhaft, wenn Failsafe eingestellt ist.
3. Den Bindungsstecker trennen.
BINDEN
FAILSAFE
Der Bindevorgang ist der Prozess bei dem der Empfänger den GUID
Code (Globally Unique Identifier) eines spezifischen Senders lernt.
1. Überprüfen Sie, ob der Empfänger und der Sender ausgeschaltet sind.
2. Einen voll aufgeladenen Akku mit dem Empfänger verbinden.
3. Den Sender EINSCHALTEN.
4. Drücken Sie die Bindetaste des Empfängers mit einen kleinen
Karosserieklammer und schalten Sie den Empfänger ein. Die LED
blinkt, wenn die Binden ausgeführt wird.
HINWEIS: Versuchen Sie nicht den Sender mit dem Empfänger
zu binden wenn andere kompatible Sender sich im im Umkreis
von 120 Meter ebenfalls im Bindemode befinden. Dieses könnte
unbeabsichtige Bindungen zur Folge haben.
1. Lenkrad Mit dem Lenkrad kontrollieren Sie die Lenkung nach Links und Rechts
2. Gashebel Kontrolliert die Geschwindigkeit ud Richtung (vorwärts/Bremse/
rückwärts)
3. ON/OFF Schalter Schalten den Sender ein (ON) oder aus (OFF)
4. TH DR/TH Trim Passt die Endpunkte der Gastrimmung an
5. ST DR/ST Trim Passt die Endpunkte der Lenkungtrimmung an
6. CH3
7. Indikator LED
• Blau LED leuchtet—Zeigt die Funkverbindung und ausreichende
Batteriekapazität an
• Blau LED blinkt—Zeigt an dass die Batteriespannung kritisch zu niedrig ist.
Bitte Batterien ersetzen
8. REV Kehrt die Funktionen von Lenkrad und Gas
9. Antenne Überträgt das Signal zum Modell
Zusammenbauen
1. Die hintere Taste am oberen Teil des Senders drücken.
2. Den Sendergriff in die Spur schieben.
Zerlegen
1. Die hintere Taste am oberen Teil des Senders drücken.
2. Den Sendergriff aus der Spur schieben.
ZUSAMMENBAUEN UND ZERLEGEN DES SENDERGRIFFS
1
2
3
8
4
5
679
Dualraten lenken
1. Sender einschalten.
2. Modells einschalten.
3. Entweder die linke oder die rechte Lenkeingabe auf dem Sender
anwenden und die Position halten.
4. Zum Hinzufügen oder Entfernen der Lenkausschlageingabe die
Lenkeingabetaste gedrückt halten und die ST-DR-Taste (+) oder (-)
betätigen.
Dualrate Gas
1. Sender einschalten
2. Modells einschalten.
3. Entweder die Gaszufuhr vorwärts oder rückwärts auf dem Sender
anwenden und die Position halten.
4. Zum Hinzufügen oder Entfernen der Gaszufuhr die
Lenkeingabetaste gedrückt halten und die ST-DR-Taste (+) oder
(-) betätigen.
HINWEIS: Die Anpassung der Gaszufuhr wirkt sich negativ auf die
Selbstaufrichtungsfunktion aus, da sie auf der Motordrehzahl beruht.
HINWEIS: Die Dualrate Gas nicht anpassen, wenn des Modells
eingeschaltet ist und auf einem Ständer ruht. Durch die Anpassung
der Dualrate Gas wird der Motor möglicherweise mit Strom versorgt.
Sach- bzw. Personenschäden sind die mögliche Folge.
Der Sender ermöglicht es, die Lenkung und die Dualraten Gas anzupassen.
DUALRATEN ANPASSEN

DE
73-CH 2.4GHZ SURFACE TRANSMITTER MANUAL
Problem Mögliche Ursache Lösung
System will sich nicht
verbinden
Sender und Empfänger sind zu nah zusammen Bewegen Sie den Sender etwas weg vom Empfänger
Sender oder Empfänger sind zu nah an großen metallischen
Objekten, einer Funkquelle oder anderen Sendern Wechseln Sie den Ort und versuchen die Bindung erneut
Der Sender wurde versehentlich in den Bindemode
gebracht und ist nicht länger an den Empfänger gebunden Binden Sie den Sender und Empfänger neu
Schlechte Reichweite
Senderbatterien sind leer Ersetzen/laden
Senderantenne ist beschädigt oder lose Prüfen/festziehen
Empfängerantenne beschädigt Prüfen/reparieren/ersetzen
Der Empfänger stellt den
Betrieb ein
Senderbatterien leer Ersetzen/laden
Lose oder beschädigt Kabel oder Verbinder zwischen
Akku und Empfänger
Überprüfen Sie die Stecker und Verbinder zwischen Akku
und Empfänger. Ersetzen oder reparieren Sie beschädigte
Kabel oder Verbinder
HILFESTELLUNG ZUR PROBLEMLÖSUNG
GARANTIE UND SERVICE INFORMATIONEN
Warnung—Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn
es falsch eingesetzt wird, zu erheblichen Verletzungen bei Lebewesen und
Beschädigungen an Sachgütern führen. Betreiben Sie Ihr RC-Modell nur auf
freien Plätzen und beachten Sie alle Hinweise der Bedienungsanleitung des
Modells wie auch der Fernsteuerung.
Garantiezeitraum—Exklusive Garantie Horizon Hobby LLC (Horizon)
garantiert, dass dasgekaufte Produkt frei von Material- und Montagefehlern
ist. Der Garantiezeitraum entspricht den gesetzlichen Bestimmung des
Landes, in dem das Produkt erworben wurde. In Deutschland beträgt der
Garantiezeitraum 6 Monate und der Gewährleistungszeitraum 18 Monate
nach dem Garantiezeitraum.
Einschränkungen der Garantie—(a) Die Garantie wird nur dem
Erstkäufer (Käufer) gewährt und kann nicht übertragen werden. Der
Anspruch des Käufers besteht in der Reparatur oder dem Tausch im Rahmen
dieser Garantie. Die Garantie erstreckt sich ausschließlich auf Produkte,
die bei einem autorisierten Horizon Händler erworben wurden. Verkäufe
an dritte werden von dieser Garantie nicht gedeckt. Garantieansprüche
werden nur angenommen, wenn ein gültiger Kaufnachweis erbracht wird.
Horizon behält sich das Recht vor, diese Garantiebestimmungen ohne
Ankündigung zu ändern oder modifizieren und widerruft dann bestehende
Garantiebestimmungen.
(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des Produktes,
die Fähigkeiten und die Fitness des Verbrauchers für einen bestimmten
Einsatzzweck des Produktes. Der Käufer allein ist dafür verantwortlich,
zu prüfen, ob das Produkt seinen Fähigkeiten und dem vorgesehenen
Einsatzzweck entspricht.
(c) Ansprüche des Käufers ¬ Es liegt ausschließlich im Ermessen von
Horizon, ob das Produkt, bei dem ein Garantiefall festgestellt wurde,
repariert oder ausgetauscht wird. Dies sind die exklusiven Ansprüche des
Käufers, wenn ein Defekt festgestellt wird.
Horizon behält sich vor, alle eingesetzten Komponenten zu prüfen, die in den
Garantiefall einbezogen werden können. Die Entscheidung zur Reparatur
oder zum Austausch liegt nur bei Horizon. Die Garantie schließt kosmetische
Defekte oder Defekte, hervorgerufen durch höhere Gewalt, falsche
Behandlung des Produktes, falscher Einsatz des Produktes, kommerziellen
Einsatz oder Modifikationen irgendwelcher Art aus.
Die Garantie schließt Schäden, die durch falschen Einbau, falsche Handhabung,
Unfälle, Betrieb, Service oder Reparaturversuche, die nicht von Horizon
ausgeführt wurden aus.
Ausgeschlossen sind auch Fälle die bedingt durch (vii) eine Nutzung sind,
die gegen geltendes Recht, Gesetze oder Regularien verstoßen haben.
Rücksendungen durch den Käufer direkt an Horizon oder eine seiner
Landesvertretung bedürfen der Schriftform.
Schadensbeschränkung— Horizon ist nicht für direkte oder indirekte
Folgeschäden, Einkommensausfälle oder kommerzielle Verluste, die in
irgendeinem Zusammenhang mit dem Produkt stehen verantwortlich,
unabhängig ab ein Anspruch im Zusammenhang mit einem Vertrag, der
Garantie oder der Gewährleistung erhoben werden. Horizon wird darüber
hinaus keine Ansprüche aus einem Garantiefall akzeptieren, die über
den individuellen Wert des Produktes hinaus gehen. Horizon hat keinen
Einfluss auf den Einbau, die Verwendung oder die Wartung des Produktes
oder etwaiger Produktkombinationen, die vom Käufer gewählt werden.
Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche für in der
folge auftretende Verletzungen oder Beschädigungen. Mit der Verwendung
und dem Einbau des Produktes akzeptiert der Käufer alle aufgeführten
Garantiebestimmungen ohne Einschränkungen und Vorbehalte.
Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im
Zusammenhang mit der Benutzung des Produktes zu akzeptieren, werden
Sie gebeten, dass Produkt in unbenutztem Zustand in der Originalverpackung
vollständig bei dem Verkäufer zurückzugeben.
Sicherheitshinweise—Dieses ist ein hochwertiges Hobby Produkt und
kein Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt werden und
erfordert einige mechanische wie auch mentale Fähigkeiten. Ein Versagen,
das Produkt sicher und umsichtig zu betreiben kann zu Verletzungen
von Lebewesen und Sachbeschädigungen erheblichen Ausmaßes
führen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die
Aufsicht eines Erziehungsberechtigten vorgesehen. Die Anleitung enthält
Sicherheitshinweise und Vorschriften sowie Hinweise für die Wartung
und den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise vor der
ersten Inbetriebnahme zu lesen und zu verstehen. Nur so kann der falsche
Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen
vermieden werden.
Fragen, Hilfe und Reparaturen—Ihr lokaler Fachhändler und die
Verkaufstelle können eine Garantiebeurteilung ohne Rücksprache mit
Horizon nicht durchführen. Dies gilt auch für Garantiereparaturen. Deshalb
kontaktieren Sie in einem solchen Fall den Händler, der sich mit Horizon
kurz schließen wird, um eine sachgerechte Entscheidung zu fällen, die Ihnen
schnellst möglich hilft.
Wartung und Reparatur—Muss Ihr Produkt gewartet oder repariert
werden, wenden Sie sich entweder an Ihren Fachhändler oder direkt an
Horizon.
Rücksendungen / Reparaturen werden nur mit einer von Horizon
vergebenen RMA Nummer bearbeitet. Diese Nummer erhalten Sie oder ihr
Fachhändler vom technischen Service. Mehr Informationen dazu erhalten
Sie im Serviceportal unter www. Horizonhobby.de oder telefonisch bei dem
technischen Service von Horizon.

DE
8HRZ00001
GARANTIE UND SERVICE KONTAKTINFORMATIONEN
RECHTLICHE INFORMATIONEN FÜR DIE EUROPÄISCHE UNION
EU Konformitätserklärung: Horizon LLC erklärt
hiermit, dass dieses Produkt konform zu den essentiellen
Anforderungen der RED Direktive.
Eine Kopie der Konformitätserklärung ist online unter folgender
Adresse verfügbar:
http://www.horizonhobby.com/content/support-render-
compliance
Entsorgung in der Europäischen Union
Dieses Produkt darf nicht über den Hausmüll entsorgt werden.
Es ist die Verantwortung des Benutzers, dass Produkt an einer
registrierten Sammelstelle für Elektroschrott abzugeben diese
Verfahren stellt sicher, dass die Umwelt geschont wird und
natürliche Ressourcen nicht über die Gebühr beansprucht
werden. Dadurch wird das Wohlergehen der menschlichen
Gemeinschaft geschützt. Für weitere Informationen, wo der Elektromüll
entsorgt werden kann, können Sie Ihr Stadtbüro oder Ihren lokalen Entsorger
Land des Kauf Horizon Hobby E-mail Adresse/Telefon Adresse
EU Horizon Technischer Service [e-mail] Hanskampring 9
D 22885 Barsbüttel, Germany
Sales: Horizon Hobby GmbH [phone]
Packen Sie das Produkt sorgfältig ein. Beachten Sie, dass der Originalkarton
in der Regel nicht ausreicht, um beim Versand nicht beschädigt zu werden.
Verwenden Sie einen Paketdienstleister mit einer Tracking Funktion und
Versicherung, da Horizon bis zur Annahme keine Verantwortung für den
Versand des Produktes übernimmt. Bitte legen Sie dem Produkt einen
Kaufbeleg bei, sowie eine ausführliche Fehlerbeschreibung und eine Liste
aller eingesendeten Einzelkomponenten. Weiterhin benötigen wir die
vollständige Adresse, eine Telefonnummer für Rückfragen, sowie eine
Email Adresse.
Garantie und Reparaturen—Garantieanfragen werden nur bearbeitet,
wenn ein Originalkaufbeleg von einem autorisierten Fachhändler beiliegt,
aus dem der Käufer und das Kaufdatum hervorgeht. Sollte sich ein
Garantiefall bestätigen wird das Produkt repariert oder ersetzt. Diese
Entscheidung obliegt einzig Horizon Hobby.
Kostenpflichtige Reparaturen—Liegt eine kostenpflichtige Reparatur
vor, erstellen wir einen Kostenvoranschlag, den wir Ihrem Händler
übermitteln. Die Reparatur wird erst vorgenommen, wenn wir die Freigabe
des Händlers erhalten. Der Preis für die Reparatur ist bei Ihrem Händler
zu entrichten. Bei kostenpflichtigen Reparaturen werden mindestens 30
Minuten Werkstattzeit und die Rückversandkosten in Rechnung gestellt.
Sollten wir nach 90 Tagen keine Einverständniserklärung zur Reparatur
vorliegen haben, behalten wir uns vor, das Produkt zu vernichten oder
anderweitig zu verwerten.
ACHTUNG: Kostenpflichtige Reparaturen nehmen wir nur für
Elektronik und Motoren vor. Mechanische Reparaturen, besonders
bei Hubschraubern und RC-Cars sind extrem aufwendig und müssen
deshalb vom Käufer selbst –vorgenommen werden.
10/15

FR
93-CH 2.4GHZ SURFACE TRANSMITTER MANUAL
• Toujours contrôler que toutes les batteries sont correctement chargées
avant d’utiliser la modèle.
• Toujours conserver une distance de sécurité tout autour du modèle afin
d’éviter les collisions ou risques de blessures. Ce modèle est contrôlé
par un signal radio, qui peut être soumis à des interférences provenant
de nombreuses sources que vous ne maîtrisez pas. Les interférences
sont susceptibles d’entraîner une perte de contrôle momentanée.
• Ne jamais utiliser votre modèle dans des conditions météorologiques
difficiles. Une mauvaise visibilité peut entraîner une perte de
l’orientation et une perte de contrôle de votre véhicule.
• Ne jamais pointer l’extrémité de l’antenne directement vers le modèle.
Les ondes émises par l’extrémité de l’antenne sont très faibles.
• Si, en cours d’utilisation de votre modèle, vous constatez, à quelque
moment que ce soit, un comportement erratique ou anormal, cessez immé-
diatement de l’utiliser jusqu’à trouver la cause du problème et y remédier.
• Ne jamais installer des piles endommagées.
• Ne mélangez jamais des piles de marque, de type et d’ancienneté
différentes.
• Toujours retirer les piles usées.
• Toujours retirer les piles avant de ranger l’émetteur.
• Des piles à la puissance faible peuvent entraîner une perte de contrôle
du véhicule.
CONSIGNES RELATIVES AUX PILES DE L’ÉMETTEUR
PRÉCAUTIONS RELATIVES À LA SÉCURITÉ
INSTALLATION DES PILES DE L’ÉMETTEUR
REMARQUE
Toutes les instructions, garanties et autres documents de garantie sont sujets à la seule discrétion de Horizon Hobby, LLC. Veuillez, pour une documentation
produit bien à jour, visiter le site internet www.horizonhobby.com ou www.towerhobbies.com et cliquer sur l‘onglet de support de ce produit.
SIGNIFICATION DE CERTAINS TERMES SPÉCIFIQUES
Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer différents niveaux de danger lors de l’utilisation de ce produit:
AVERTISSEMENT: Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels et des blessures graves OU engendrer une
probabilité élevée de blessure superficielle.
ATTENTION: Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET des blessures graves.
REMARQUE: Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET éventuellement un faible risque de blessures.
AVERTISSEMENT: Lisez la TOTALITÉ du manuel d’utilisation afin de vous familiariser avec les caractéristiques du produit avant de le faire
fonctionner. Une utilisation incorrecte du produit peut entraîner sa détérioration, ainsi que des risques de dégâts matériels, voire de blessures graves.
Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation
irresponsable de ce produit ne respectant pas les principes de sécurité peut provoquer des blessures, entraîner des dégâts matériels et endommager
le produit. Ce produit n’est pas destiné à être utilisé par des enfants sans la surveillance directe d’un adulte. N’essayez pas de démonter le produit, de
l’utiliser avec des composants incompatibles ou d’en améliorer les performances sans l’accord d’Horizon Hobby, LLC. Ce manuel comporte des instructions
relatives à la sécurité, au fonctionnement et à l’entretien. Il est capital de lire et de respecter la totalité des instructions et avertissements du manuel avant
l’assemblage, le réglage et l’utilisation, ceci afin de manipuler correctement l’appareil et d’éviter tout dégât matériel ou toute blessure grave.
14 ans et plus. Ceci n’est pas un jouet.
Cet émetteur nécessite 4 piles AAA.
1. Retirez le couvercle du compartiment à piles.
2. Insérez les piles comme sur l’illustration.
3. Replacez le couvercle.
ATTENTION: Ne rechargez que des batteries rechargeables. Si
vous tentez de charger des piles non rechargeables, il y a un
risque d’incendie entraînant des blessures et des dégâts matériels.
ATTENTION : Risque d’explosion si la batterie est remplacée par
un type de batterie non conforme. Éliminez les piles usagées selon
les régulations nationales.
CARACTÉRISTIQUES
• Masse : 242g (377g avec des piles 4xAAA)
• Fréquence : 2,4GHz
• Tension / Capacité : 6V DC
• Puissance de sortie : 120 mètres
• Récepteurs compatibles : HRZ00005, HRZ00006, HRZ00002

FR
10 HRZ00001
COMMANDES DE L’ÉMETTEUR
1. Allumez l’émetteur, puis le récepteur.
2. Appuyez sur le bouton d’affectation du récepteur à l’aide d’une petite épingle et mettez le récepteur sous tension.
La DEL clignotera, puis deviendra solide lorsque Failsafe est défini.
3. Débranchez la prise d’affectation.
AFFECTATION
FAILSAFE
L’affectation apprend au récepteur le code GUID spécifique à l’émetteur.
1. Vérifiez que le récepteur et l’émetteur sont éteints.
2. Connectez une batterie complètement chargée au récepteur.
3. Allumez l’émetteur.
4. Appuyez sur le bouton d’affectation du récepteur à l’aide d’une petite
épingle et mettez le récepteur sous tension. La DEL clignotera lorsque
l’affectation est en cours.
REMARQUE: Ne tentez pas d’effectuer l’affectation quand un autre
émetteur compatible est également en mode affectation à une
distance inférieure à 120m. Vous risqueriez d’affecter votre récepteur
à l’autre émetteur.
1. Volant de direction Commande la direction (gauche/droite) du modèle
2. Gâchette des gaz Contrôle la puissance et la direction du moteur (marche
avant/frein/arrière)
3. Interrupteur ON/OFF Commande l’alimentation de l’émetteur
4. TH DR/TH Trim Règle les points finaux du trim des gaz
5. ST DR/ST Trim Règle les points finaux du trim de direction
6. CH3
7. Indications des DELs
• DEL bleue fixe—Indique la connexion de la radio et la tension adéquate
des piles
• DEL bleue clignotante—Indique une tension trop faible. Remplacez les
piles
8. REV Inverse les fonctions de volant et de gaz
9. Antenne Permet de régler la fin de course de la direction
Montage
1. Sur la partie supérieure de l’émetteur, appuyez sur le bouton arrière.
2. Faites glisser la poignée de l’émetteur dans la piste.
Démontage
1. Sur la partie supérieure de l’émetteur, appuyez sur le bouton arrière.
2. Faites glisser la poignée de l’émetteur hors de la piste.
MONTAGE ET DÉMONTAGE DE LA POIGNÉE DE L’ÉMETTEUR
1
2
3
8
4
5
679
AJUSTEMENT DU DOUBLE DÉBATTEMENT
L’émetteur vous permet d’ajuster les doubles débattements de direction et des gaz.
Double débattement de direction
1. Mettez l’émetteur en marche.
2. Mettez la modèle en marche.
3. Appliquez la saisie droite ou gauche de direction sur l’émetteur
et maintenez cette position.
4. Pour ajouter ou retirer la saisie d’inclinaison de direction,
maintenez le bouton de saisie de direction et appuyez sur le
bouton ST DR (+) ou (-).
Double débattement des gaz
1. ALLUMEZ l’émetteur.
2. Mettez la modèle EN MARCHE.
3. Appliquez la saisie avant ou arrière des gaz sur l’émetteur et
maintenez cette position.
4. Pour ajouter ou retirer la saisie des gaz, maintenez le bouton de
saisie de direction et appuyez sur le bouton ST DR (+) ou (-).
REMARQUE: Ajuster la saisie de direction aura un impact négatif
sur la fonction de redressement automatique, car elle dépend de la
vitesse du moteur.
REMARQUE: Ne pas ajuster le double débattement des gaz lorsque
la modèle est allumé et immobilisé sur un support. Ajuster le double
débattement des gaz peut mettre le moteur en marche, ce qui peut
endommager le bien ou provoquer des blessures corporelles.

FR
113-CH 2.4GHZ SURFACE TRANSMITTER MANUAL
Problème Cause possible Solution
La liaison ne s’effectue pas
L’émetteur et le récepteur sont trop proches Eloignez l’émetteur d’environ 1m du récepteur
L’émetteur ou le récepteur est trop proche, d’un grand objet
métallique, d’un réseau sans fil ou d’un autre émetteur Changez de lieu et recommencez le processus d’affectation
Vous émetteur a été involontairement placé en mode
affectation et n’est plus affecté à votre récepteur Réaffectez votre émetteur et le récepteur
Portée réduite
Piles de l’émetteur trop faibles Réparez/Remplacez
L’antenne de l’émetteur est endommagée ou mal connectée Contrôlez/Re-connectez
Antenne du récepteur endommagée Contrôlez/Réparez/Remplacez
Le récepteur cesse de
répondre durant l’utilisation
Piles de l’émetteur trop faibles Réparez/Remplacez
Connecteurs endommagés ou mal connectés entre la
batterie et le récepteur
Contrôlez l’état des câbles et des connecteurs entre la
batterie et le récepteur. Réparez ou remplacez les câble et/
ou les connecteurs
GUIDE DE DÉPANNAGE
GARANTIE ET RÉPARATIONS
Durée de la garantie—Garantie exclusive – Horizon Hobby, LLC
(Horizon) garantit que le Produit acheté (le « Produit ») sera exempt de
défauts matériels et de fabrication à sa date d’achat par l’Acheteur.
La durée de garantie correspond aux dispositions légales du pays dans
lequel le produit a été acquis. La durée de garantie est de 6 mois et la
durée d’obligation de garantie de 18 mois à l’expiration de la période de
garantie.
Limitations de la garantie—(a) La garantie est donnée à l’acheteur
initial (« Acheteur ») et n’est pas transférable. Le recours de l’acheteur
consiste en la réparation ou en l‘échange dans le cadre de cette garantie.
La garantie s’applique uniquement aux produits achetés chez un reven-
deur Horizon agréé. Les ventes faites à des tiers ne sont pas couvertes
par cette garantie. Les revendications en garantie seront acceptées sur
fourniture d’une preuve d’achat valide uniquement. Horizon se réserve le
droit de modifier les dispositions de la présente garantie sans avis préal-
able et révoque alors les dispositions de garantie existantes.
(b) Horizon n’endosse aucune garantie quant à la vendabilité du produit
ou aux capacités et à la forme physique de l’utilisateur pour une utilisa-
tion donnée du produit. Il est de la seule responsabilité de l’acheteur de
vérifier si le produit correspond à ses capacités et à l’utilisation prévue.
(c) Recours de l’acheteur – Il est de la seule discrétion d‘Horizon de
déterminer si un produit présentant un cas de garantie sera réparé ou
échangé. Ce sont là les recours exclusifs de l’acheteur lorsqu’un défaut
est constaté.
Horizon se réserve la possibilité de vérifier tous les éléments utilisés et
susceptibles d’être intégrés dans le cas de garantie. La décision de réparer
ou de remplacer le produit est du seul ressort d’Horizon. La garantie exclut
les défauts esthétiques ou les défauts provoqués par des cas de force
majeure, une manipulation incorrecte du produit, une utilisation incorrecte
ou commerciale de ce dernier ou encore des modifications de quelque
nature qu’elles soient.
La garantie ne couvre pas les dégâts résultant d’un montage ou d’une
manipulation erronés, d’accidents ou encore du fonctionnement ainsi que
des tentatives d’entretien ou de réparation non effectuées par Horizon. Les
retours effectués par le fait de l’acheteur directement à Horizon ou à l’une
de ses représentations nationales requièrent une confirmation écrite.
Limitation des dommages—Horizon ne saurait être tenu pour respon-
sable de dommages conséquents directs ou indirects, de pertes de revenus
ou de pertes commerciales, liés de quelque manière que ce soit au produit
et ce, indépendamment du fait qu’un recours puisse être formulé en rela-
tion avec un contrat, la garantie ou l’obligation de garantie. Par ailleurs,
Horizon n’acceptera pas de recours issus d’un cas de garantie lorsque ces
recours dépassent la valeur unitaire du produit. Horizon n’exerce aucune
influence sur le montage, l’utilisation ou la maintenance du produit ou sur
d’éventuelles combinaisons de produits choisies par l’acheteur. Horizon
ne prend en compte aucune garantie et n‘accepte aucun recours pour
les blessures ou les dommages pouvant en résulter. Horizon Hobby ne
saurait être tenu responsable d’une utilisation ne respectant pas les lois,
les règles ou règlementations en vigueur. En utilisant et en montant le
produit, l’acheteur accepte sans restriction ni réserve toutes les disposi-
tions relatives à la garantie figurant dans le présent document. Si vous
n’êtes pas prêt, en tant qu’acheteur, à accepter ces dispositions en rela-
tion avec l’utilisation du produit, nous vous demandons de restituer au
vendeur le produit complet, non utilisé et dans son emballage d’origine.
Indications relatives à la sécurité
Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être
utilisé avec précaution et bon sens et nécessite quelques aptitudes
mécaniques ainsi que mentales. L’incapacité à utiliser le produit de
manière sûre et raisonnable peut provoquer des blessures et des dégâts
matériels conséquents. Ce produit n’est pas destiné à être utilisé par des
enfants sans la surveillance par un tuteur. La notice d’utilisation contient
des indications relatives à la sécurité ainsi que des indications concer-
nant la maintenance et le fonctionnement du produit. Il est absolument
indispensable de lire et de comprendre ces indications avant la première
mise en service. C’est uniquement ainsi qu’il sera possible d’éviter une
manipulation erronée et des accidents entraînant des blessures et des
dégâts. Horizon Hobby ne saurait être tenu responsable d’une utilisation
ne respectant pas les lois, les règles ou règlementations en vigueur.
Questions, assistance et réparations—Votre revendeur spécialisé
local et le point de vente ne peuvent effectuer une estimation d’éligibilité
à l’application de la garantie sans avoir consulté Horizon. Cela vaut égale-
ment pour les réparations sous garantie. Vous voudrez bien, dans un tel
cas, contacter le revendeur qui conviendra avec Horizon d’une décision
appropriée, destinée à vous aider le plus rapidement possible.
Maintenance et réparation—Si votre produit doit faire l’objet d’une
maintenance ou d‘une réparation, adressez-vous soit à votre revendeur
spécialisé, soit directement à Horizon. Emballez le produit soigneusement.
Veuillez noter que le carton d‘emballage d’origine ne suffit pas, en règle
générale, à protéger le produit des dégâts pouvant survenir pendant le
transport. Faites appel à un service de messagerie proposant une fonction
de suivi et une assurance, puisque Horizon ne prend aucune responsabilité
pour l’expédition du produit jusqu’à sa réception acceptée. Veuillez joindre
une preuve d’achat, une description détaillée des défauts ainsi qu’une
liste de tous les éléments distincts envoyés. Nous avons de plus besoin
d’une adresse complète, d’un numéro de téléphone (pour demander des
renseignements) et d’une adresse de courriel.
Garantie et réparations—Les demandes en garantie seront uniquement
traitées en présence d’une preuve d’achat originale émanant d’un reven-
deur spécialisé agréé, sur laquelle figurent le nom de l’acheteur ainsi que
la date d’achat. Si le cas de garantie est confirmé, le produit sera réparé.
Cette décision relève uniquement de Horizon Hobby.

FR
12 HRZ00001
COORDONNÉES DE GARANTIE ET RÉPARATIONS
INFORMATIONS DE CONFORMITÉ POUR L’UNION EUROPÉENNE
INFORMATION IC
Déclaration de conformité de l’Union européenne
: Horizon Hobby, LLC déclare par la présente que ce
produit est en conformité avec les exigences essentielles
et les autres dispositions de la directive RED.
Une copie de la déclaration de conformité européenne est disponible à :
http://www.horizonhobby.com/content/support-render-compliance
Elimination dans l’Union européenne
Ce produitne doitpas êtreéliminé avecles orduresménagères.
Il est de la responsabilité de l‘utilisateur de remettre le produit
à un point de collecte officiel des déchets d’équipements
électriques. Cette procédure permet de garantir le respect de
l’environnement et l’absence de sollicitation excessive des
ressources naturelles. Elle protège de plus le bien-être de la
communauté humaine. Pour plus d’informations quant aux lieux d’éliminations
des déchets d‘équipements électriques, vous pouvez contacter votre mairie ou
le service local de traitement des ordures ménagères.
IC: 20264-91803RX46 | CAN ICES-3 (B)/NMB-3(B) Le présent appareil
est conforme aux CNR d’Industrie Canada applicables aux appareils radio
exempts de licence. L’exploitation est autorisée aux deux conditions sui-
vantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur
de l’appareil doit accepter tout brouillage radioélectrique subi, même si
le brouillage est susceptible d’en compromettre le fonctionnement.
Pays d’achat Horizon Hobby Courriel/
Numéro de téléphone Adresse
EU Horizon Technischer Service [e-mail] Hanskampring 9
D 22885 Barsbüttel, Germany
Sales: Horizon Hobby GmbH [phone]
Réparations payantes—En cas de réparation payante, nous établissons
un devis que nous transmettons à votre revendeur. La réparation sera
seulement effectuée après que nous ayons reçu la confirmation du reven-
deur. Le prix de la réparation devra être acquitté au revendeur. Pour les
réparations payantes, nous facturons au minimum 30 minutes de travail en
atelier ainsi que les frais de réexpédition. En l’absence d’un accord pour
la réparation dans un délai de 90 jours, nous nous réservons la possibilité
de détruire le produit ou de l’utiliser autrement.
ATTENTION : Nous n’effectuons de réparations payantes que pour
les composants électroniques et les moteurs. Les réparations touch-
ant à la mécanique, en particulier celles des hélicoptères et des
voitures radiocommandées, sont extrêmement coûteuses et doivent
par conséquent être effectuées par l’acheteur lui-même .
10/15

IT
133-CH 2.4GHZ SURFACE TRANSMITTER MANUAL
• Prima di usare il modello accertarsi sempre che le batterie siano
correttamente caricate.
• Tenere sempre una distanza di sicurezza in tutte le direzioni intorno al
modello per evitare collisioni o lesioni. Questo modello è controllato
con un segnale radio che può essere soggetto a interferenze
provenienti da varie fonti non controllabili. L’interferenza può causare
una perdita di controllo momentanea.
• Non usare il modello in condizioni climatiche avverse. La scarsa
visibilità può causare disorientamento e perdita di controllo del
modello.
• Non puntare mai l’antenna direttamente verso il modello perché
l’irraggiamento attraverso la punta è molto scarso.
• Se durante l’utilizzo del modello si notano dei movimento anormali o
errati, bisogna smettere immediatamente e non riutilizzarlo finché la
causa non viene individuata e risolta.
• Non montare batterie danneggiate.
• Non montare insieme, nel trasmettitore,
batterie di tipo diverso o di età diverse.
• Togliere sempre le batterie scariche.
• Togliere sempre le batterie prima di riporre il trasmettitore.
• Le batterie scariche possono causare la perdita di controllo del veicolo RC.
PRECAUZIONI PER LA SICUREZZA DELLE BATTERIE DEL TRASMETTITORE
PRECAUZIONI PER LA SICUREZZA
INSTALLAZIONE DELLE BATTERIE DEL TRASMETTITORE
AVVISO
Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione di Horizon Hobby, LLC. Per una docu-
mentazione aggiornata sul prodotto, visitare il sito horizonhobby.com o towerhobbies.com e fare clic sulla sezione Support del prodotto.
TERMINOLOGIA
Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di pericolo potenziale durante l’uso del prodotto:
AVVERTENZA: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose, danni collaterali e gravi lesioni alle
persone O il rischio elevato di lesioni superficiali alle persone.
ATTENZIONE: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose E di gravi lesioni alle persone.
AVVISO: indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E il rischio minimo o nullo di lesioni alle persone.
AVVERTENZA: leggere TUTTO il manuale di istruzioni e familiarizzare con le caratteristiche del prodotto prima di farlo funzionare. Un uso
improprio del prodotto può causare danni al prodotto stesso e alle altre cose e gravi lesioni alle persone.
Questo è un prodotto sofisticato per appassionati. Deve essere azionato in maniera attenta e responsabile e richiede alcune conoscenze basilari di
meccanica. L’uso improprio o irresponsabile di questo prodotto può causare lesioni alle persone e danni al prodotto stesso o alle altre cose. Questo
prodotto non deve essere utilizzato dai bambini senza la diretta supervisione di un adulto. Non usare componenti non compatibili o alterare il prodotto in
nessuna maniera al di fuori delle istruzioni fornite da Horizon Hobby, LLC. Questo manuale contiene le istruzioni per la sicurezza, l’uso e la manutenzione
del prodotto. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze del manuale prima di montare, impostare o utilizzare il prodotto, alfine
di utilizzarlo correttamente e di evitare di causare danni alle cose o gravi lesioni alle persone.
Almeno 14 anni. Non è un giocattolo.
Per questo trasmettitore servono 4 pile AAA.
1. Togliere il coperchio del portapile dal trasmettitore.
2. Inserire le pile come illustrato.
3. Rimettere a posto il coperchio del portapile.
ATTENZIONE: se si usano batterie ricaricabili, si raccomanda
di ricaricare solo queste. Se si tenta di ricaricare pile non
ricaricabili, si potrebbe provocarne lo scoppio con conseguenti ferite
alle persone e danni alle cose.
ATTENZIONE: se le batterie vengono sostituite con tipi non
adatti, potrebbero esplodere. Le batterie si devono smaltire nel
modo corretto secondo le disposizioni locali.
CARATTERISTICHE
• Peso: 242g (377g con batterie 4xAAA)
• Frequenza: 2,4GHz
• Tensione / capacità: 6 V DC
• Potenza in uscita: 120 metri
• Ricevitori compatibili: HRZ00005, HRZ00006, HRZ00002

IT
14 HRZ00001
CONTROLLI DEL TRASMETTITORE
1. Accendere prima il trasmettitore e poi il ricevitore.
2. Premere il pulsante bind del ricevitore con una puntina e accendere il ricevitore.
Il LED lampeggerà e diventerà fisso quando è impostato Failsafe.
3. Rimuovere il connettore di binding.
CONNESSIONE (BINDING)
FAILSAFE
L’operazione di connessione (binding) serve a programmare il ricevitore a
riconoscere il numero di codice unico (GUID) di uno specifico trasmettitore.
1. Verificare che il ricevitore e il trasmettitore siano spenti.
2. Collegare una batteria completamente carica al ricevitore.
3. Accendere il trasmettitore.
4. Premere il pulsante bind del ricevitore con una puntina e accendere il
ricevitore. Il LED lampeggerà quando è in corso il binding.
AVVISO: Non tentare di connettere trasmettitore e ricevitore se ci
sono altri radiocomandi nella stessa modalità entro un raggio di 120
metri. In questo caso si potrebbe avere una connessione non voluta.
1. Volantino Controlla la direzione (destra/sinistra) del modello
2. Grilletto Comando motore, controlla la velocità e il senso di marcia (avanti/
freno/indietro) del modello
3. Interruttore ON/OFF Accende o spegne la trasmittente
4. TH DR/TH Trim Regola i punti finali del trim del motore
5. ST DR/ST Trim Regola i punti finali del trim dello sterzo
6. CH3
7. Luci di indicazione
• Azzurro fisso—Indica la connettività della trasmittente e che le batterie
forniscono un’alimentazione adeguata
• Azzurro lampeggiante—Segnala che le batterie sono quasi scariche.
Sostituire le batterie
8. REV Inverse les fonctions de volant et de gaz
9. Antenna Trasmette il segnale al modello
MONTAGGIO E SMONTAGGIO DELL’IMPUGNATURA DELLA TRASMITTENTE
1
2
3
8
4
5
679
Montaggio
1. Premere il pulsante posteriore sulla parte superiore della trasmittente.
2. Far scorrere l’impugnatura della trasmittente nel binario.
Smontaggio
1. Premere il pulsante posteriore sulla parte superiore della trasmittente.
2. Far scorrere l’impugnatura della trasmittente fuori dal binario.
La trasmittente consente la regolazione dei riduttori di corsa (Dual Rate) di timone e motore.
Dual Rate timone
1. Accendere la trasmittente.
2. Accendere il modello.
3. Sulla trasmittente, dare e mantenere timone a sinistra o a destra.
4. Per aumentare o ridurre la corsa del timone, mantenere premuto il
tasto del timone e premere il pulsante (+) o (–) ST DR.
Dual Rate motore
1. Accendere la trasmittente.
2. Accendere il modello.
3. Sulla trasmittente, dare e mantenere il comando motore in avanti o
all’indietro.
4. Per aumentare o ridurre la corsa del motore, mantenere premuto il
tasto del timone e premere il pulsante (+) o (–) ST DR.
AVVISO: la regolazione del comando motore influisce negativamente
sulla funzione di auto-raddrizzamento in quanto questa dipende dal
numero di giri del motore.
AVVISO: non regolare il Dual Rate del motore a modello acceso e
poggiato su un supporto. La regolazione del Dual Rate potrebbe dare
potenza al motore, con rischio di danni a cose o di lesioni personali.
REGOLAZIONE DEI DUAL RATE

IT
153-CH 2.4GHZ SURFACE TRANSMITTER MANUAL
Problema Possibile causa Soluzione
Il sistema non si connette
Trasmettitore e ricevitore sono troppo vicini Allontanare il trasmettitore dal ricevitore
Trasmettitore o ricevitore sono troppo vicini a grossi
oggetti metallici o a sorgenti di segnali RF WiFi Spostarsi in un altro posto e rifare la connessione (binding)
Il trasmettitore è stato posto accidentalmente in
modalità “bind” e non è più connesso al ricevitore Rifare la connessione fra trasmettitore e ricevitore
Scarsa portata
Batterie del trasmettitore scariche Sostituire/Caricare
Antenna del trasmettitore danneggiata o allentata Verificare/Stringere
Antenna del ricevitore danneggiata Verificare/Riparare/Sostituire
Il ricevitore smette di
funzionare durante l’uso
Batterie del trasmettitore scariche Sostituire/Caricare
Collegamenti tra batteria e ricevitore allentati o fili
danneggiati Verificare i collegamenti tra batteria e ricevitore. Riparare o sostituire le parti danneggiate
GUIDA ALLA RISOLUZIONE DEI PROBLEMI
GARANZIA
Periodo di garanzia—Garanzia esclusiva - Horizon Hobby, LLC (Horizon)
garantisce che il prodotto acquistato (il “Prodotto”) sarà privo di difetti
relativi ai materiali e di eventuali errori di montaggio alla data di acquisto.
Il periodo di garanzia è conforme alle disposizioni legali del paese nel
quale il prodotto è stato acquistato. Tale periodo di garanzia ammonta a 6
mesi e si estende ad altri 18 mesi dopo tale termine.
Limiti della garanzia—(a) La garanzia è limitata all’acquirente originale
(Acquirente) e non è cedibile a terzi. L’acquirente ha il diritto a far
riparare o a far sostituire la merce durante il periodo di questa garanzia.
La garanzia copre solo quei prodotti acquistati presso un rivenditore
autorizzato Horizon. Altre transazioni di terze parti non sono coperte da
questa garanzia. La prova di acquisto è necessaria per far valere il diritto
di garanzia. Inoltre, Horizon si riserva il diritto di cambiare o modificare i
termini di questa garanzia senza alcun preavviso e di escludere tutte le
altre garanzie già esistenti.
(b) Horizon non si assume alcuna garanzia per la disponibilità del
prodotto, per l’adeguatezza o l’idoneità del prodotto a particolari previsti
dall’utente. È sola responsabilità dell’acquirente il fatto di verificare se il
prodotto è adatto agli scopi da lui previsti.
(c) Richiesta dell’acquirente – spetta soltanto a Horizon, a propria
discrezione riparare o sostituire qualsiasi prodotto considerato difettoso
e che rientra nei termini di garanzia. Queste sono le uniche rivalse a cui
l’acquirente si può appellare, se un prodotto è difettoso.
Horizon si riserva il diritto di controllare qualsiasi componente utilizzato
che viene coinvolto nella rivalsa di garanzia. Le decisioni relative alla
sostituzione o alla riparazione sono a discrezione di Horizon. Questa
garanzia non copre dei danni superficiali o danni per cause di forza
maggiore, uso errato del prodotto, un utilizzo che viola qualsiasi legge,
regolamentazione o disposizione applicabile, negligenza, uso ai fini
commerciali, o una qualsiasi modifica a qualsiasi parte del prodotto.
Questa garanzia non copre danni dovuti ad un’installazione errata, ad un
funzionamento errato, ad una manutenzione o un tentativo di riparazione
non idonei a cura di soggetti diversi da Horizon. La restituzione del
prodotto a cura dell’acquirente, o da un suo rappresentante, deve essere
approvata per iscritto dalla Horizon.
Limiti di danno— Horizon non si riterrà responsabile per danni speciali,
diretti, indiretti o consequenziali; perdita di profitto o di produzione; perdita
commerciale connessa al prodotto, indipendentemente dal fatto che la
richiesta si basa su un contratto o sulla garanzia. Inoltre la responsabilità
di Horizon non supera mai in nessun caso il prezzo di acquisto del prodotto
per il quale si chiede la responsabilità. Horizon non ha alcun controllo sul
montaggio, sull’utilizzo o sulla manutenzione del prodotto o di combinazioni
di vari prodotti. Quindi Horizon non accetta nessuna responsabilità per
danni o lesioni derivanti da tali circostanze. Con l’utilizzo e il montaggio del
prodotto l’utente acconsente a tutte le condizioni, limitazioni e riserve di
garanzia citate in questa sede.
Qualora l’utente non fosse pronto ad assumersi tale responsabilità
associata all’uso del prodotto, si suggerisce di restituire il prodotto intatto,
mai usato e immediatamente presso il venditore.
Indicazioni di sicurezza—Questo è un prodotto sofisticato di hobbistica
e non è un giocattolo. Esso deve essere manipolato con cautela, con
giudizio e richiede delle conoscenze basilari di meccanica e delle facoltà
mentali di base. Se il prodotto non verrà manipolato in maniera sicura e
responsabile potrebbero risultare delle lesioni, dei gravi danni a persone,
al prodotto o all’ambiente circostante. Questo prodotto non è concepito
per essere usato dai bambini senza una diretta supervisione di un adulto. Il
manuale del prodotto contiene le istruzioni di sicurezza, di funzionamento
e di manutenzione del prodotto stesso. È fondamentale leggere e seguire
tutte le istruzioni e le avvertenze nel manuale prima di mettere in funzione
il prodotto. Solo così si eviterà un utilizzo errato e si preverranno incidenti,
lesioni o danni.
Domande, assistenza e riparazioni—Il vostro negozio locale e/o
luogo di acquisto non possono fornire garanzie di assistenza o riparazione
senza previo colloquio con Horizon. Questo vale anche per le riparazioni
in garanzia. Quindi in tale casi bisogna interpellare un rivenditore, che si
metterà in contatto subito con Horizon per prendere una decisione che vi
possa aiutare nel più breve tempo possibile.
Manutenzione e riparazione—Se il prodotto deve essere ispezionato o
riparato, si prega di rivolgersi ad un rivenditore specializzato o direttamente
ad Horizon. Il prodotto deve essere imballato con cura. Bisogna far notare
che i box originali solitamente non sono adatti per effettuare una
spedizione senza subire alcun danno. Bisogna effettuare una spedizione
via corriere che fornisce una tracciabilità e un’assicurazione, in quanto
Horizon non si assume alcuna responsabilità in relazione alla spedizione
del prodotto. Inserire il prodotto in una busta assieme ad una descrizione
dettagliata degli errori e ad una lista di tutti i singoli componenti spediti.
Inoltre abbiamo bisogno di un indirizzo completo, di un numero di telefono
per chiedere ulteriori domande e di un indirizzo e-mail.
Garanzia a riparazione—Le richieste in garanzia verranno elaborate
solo se è presente una prova d’acquisto in originale proveniente da un
rivenditore specializzato autorizzato, nella quale è ben visibile la data di
acquisto. Se la garanzia viene confermata, allora il prodotto verrà riparato
o sostituito. Questa decisione spetta esclusivamente a Horizon Hobby.
Riparazioni a pagamento—Se bisogna effettuare una riparazione
a pagamento, effettueremo un preventivo che verrà inoltrato al vostro
rivenditore. La riparazione verrà effettuata dopo l’autorizzazione da parte
del vostro rivenditore. La somma per la riparazione dovrà essere pagata
al vostro rivenditore. Le riparazioni a pagamento avranno un costo minimo
di 30 minuti di lavoro e in fattura includeranno le spese di restituzione.
Qualsiasi riparazione non pagata e non richiesta entro 90 giorni verrà
considerata abbandonata e verrà gestita di conseguenza.

IT
16 HRZ00001
GARANZIA E ASSISTENZA - INFORMAZIONI PER I CONTATTI
INFORMAZIONI SULLA CONFORMITÀ PER L’UNIONE EUROPEA
© 2019 Horizon Hobby, LLC. Horizon Hobby and the Horizon Hobby logo are registered trademarks of Horizon Hobby, LLC.
All other trademarks, service marks and logos are property of their respective owners.
Created 07/2019 | 62445
Dichiarazione di Conformità EU: Horizon Hobby, LLC con
la presente dichiara che il prodotto è conforme ai requisiti
essenziazli e ad altre disposizioni rilevanti della direttiva RED.
Una copia della dichiarazione di conformità per l’Unione Europea è
disponibile a:
http://www.horizonhobby.com/content/support-render-compliance
Smaltimento all’interno dell’Unione
Europea
Questo prodotto non deve essere smaltito assieme ai
rifiuti domestici. Invece è responsabilità dell’utente lo
smaltimento di tali rifiuti, che devono essere portati in
un centro di raccolta designato per il riciclaggio di rifiuti
elettronici. Con tale procedimento si aiuterà preservare
l’ambiente e le risorse non verranno sprecate. In questo modo si
proteggerà il benessere dell’umanità. Per maggiori informazioni sui punti
di riciclaggio si prega di contattare il proprio ufficio locale o il servizio di
smaltimento rifiuti.
Paese di
acquisto Horizon Hobby Indirizzo e-mail/ Telefono Indirizzo
EU Horizon Technischer Service [e-mail] Hanskampring 9
D 22885 Barsbüttel, Germany
Sales: Horizon Hobby GmbH [phone]
ATTENZIONE: Le riparazioni a pagamento sono disponibili solo
sull’elettronica e sui motori. Le riparazioni a livello meccanico,
soprattutto per gli elicotteri e le vetture RC, sono molto costose e
devono essere effettuate autonomamente dall’acquirente.
10/15
