Horizont RANGER N80 User manual

85206F - 10/14
horizont
horizont group gmbh
Division agrartechnik
Postfach 13 29
34483 Korbach
Homberger Weg 4-6
34497 Korbach
GERMANY
Telefon: [phone] / 5 65-1 00
Telefax: +49 (0) 56 31 / 5 65-1 20
[email protected]
www.horizont.com
KEZELÉSI ÚTMUTATÓ
Készülék elektromos kerítéshez
ORIGINALBETRIEBSANLEITUNG
Elektrozaungerät
OPERATING INSTRUCTION
Electric Fencer
MODE D‘EMPLOI
Électrificateur de Clôture
GEBRUIKSAANWIJZING
Schrikdraadapparaat
BRUGSANVISNING
Spændingsgiver
ISTRUZIONI D’USO
Recinto Elettrico
MANUAL DE INSTRUÇÕES
Cerca Eléctrica
INSTRUKCJA OBSUGI
elektryzatora
de
en
fr
it
da
hu
nl
pt
pl
RANGER N80
Type 10742
230V AC

horizont.com 3
2

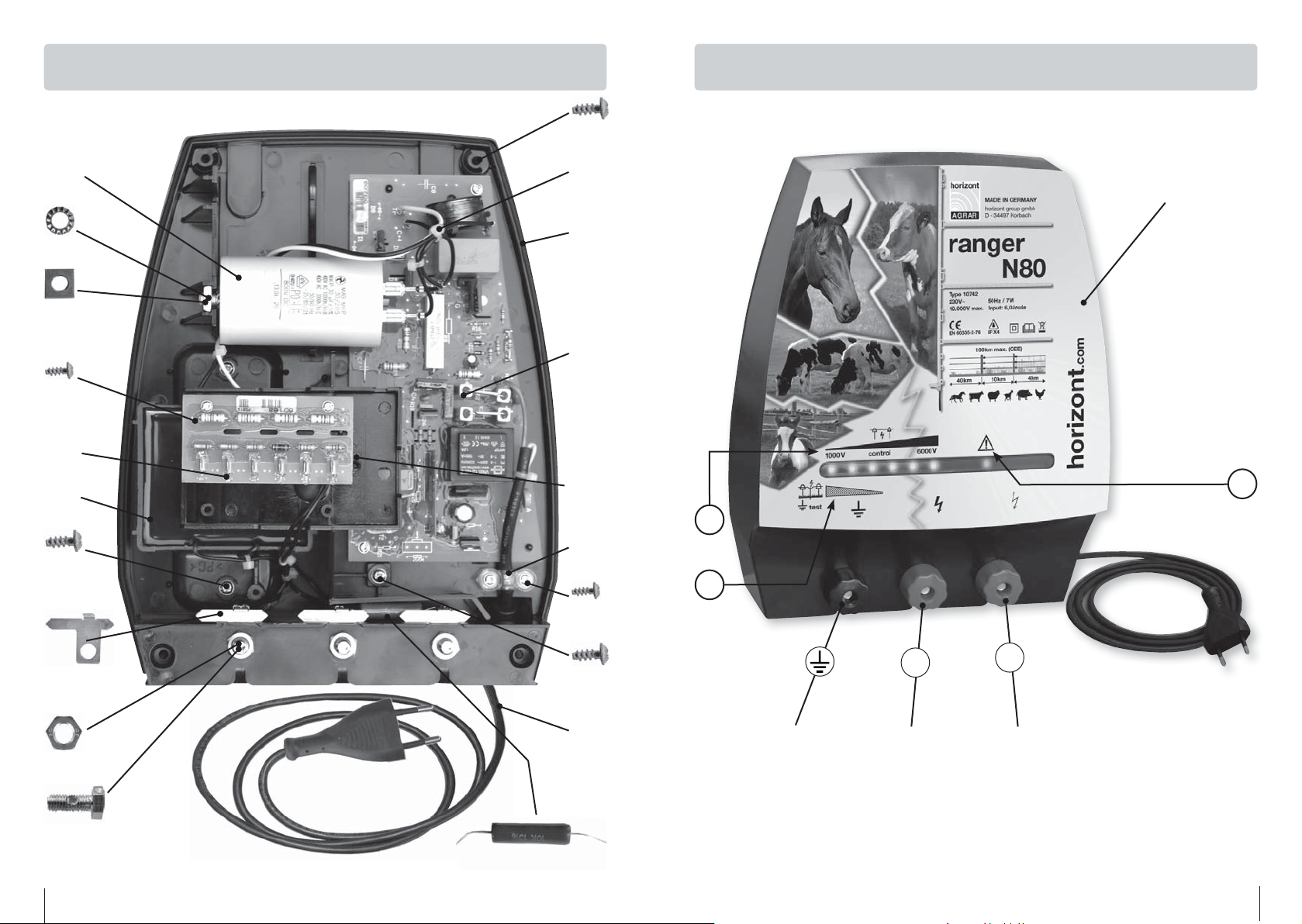

Fig. 1 Ersatzteile | Spare parts | Pièces détachées | Peças Pezzi di ricambio
Reservedele | Reserve onderdelen | Alkatrészek | Części zapasowe
Fig. 2 Ersatzteile | Spare parts | Pièces détachées | Peças Pezzi di ricambio
Reservedele | Reserve onderdelen | Alkatrészek | Części zapasowe
98271
schwarz, black, noir,
preto, nero
sort, zwart, fekete
97999
rot, red, rouge,
vermelho, rosso,
rød, rood, piros
87926
89224
83403
89474
60188
90764
94581
97690
84719
88148
94581
90463
97683
60700
97929
84741
89474
94581
88707
89976
2
Z2
Z1
81717-81998
4
3
97999
rot, red, rouge,
vermelho, rosso,
rød, rood, piros

horizont.com 5
4
Operating instruction for electric fence controller ranger N80
in connection with SECURA ANIMAL or SECURA SECURITY safety hints (www.horizont.com)
Installation and connection:
The installation is to be made at a location protected from weather and where there is no risk of fire. The controller must
be mounted in the vertical position. The earth lead must be attached to the earth terminal ( ), the fence lead either to the
fence terminal ( Z1 or Z2 ).
If the fence lead is conducted away from the building a lightning protection must be installed.
Operating and control:
Plug the mains cable in a 230 V supply socket.After a few seconds a slight tic-tac can be heard.The fence voltage display 2
shows the proper function of the energizer while lighting up in rhythm of the electric impulses.
Control of the fence voltage and the energizer:
The 6 controllamps 2indicate the fence voltage in 1000V steps. At least 3 lamps should flash (3000V) to ensure sufficient
voltage and fencing. Possible reasons, when the voltage is too low:
• with fence: heavy vegetation on the fence, insulator flash-over or fence too long.
• without fence: the energizer is faulty, see service.
The energizer has two fence terminals (page 3 / fig. 2): Z1 = max output Z2 = reduced output
Both outlets can operate separate fences at the same time. A short in the Z2 fence has no strong influence on Z1 but a short
or a deviation in Z1 means a further reduction of Z2 .
By operating with two fence systems ( + ) the indication lamps show the reduced output only.
Abnormal operation 3:
The fence controller has a device to prevent inadmissible high output energy in case of multipulsing. If the pulse
sequence exceeds a certain value the output is reduced automatically and a lamp is illuminated 3. The abnormal operation
may be caused by mains voltage surges, lightnings, steady sparks at the fence or faults in the energizer.
In case of abnormal operation switch off the energizer for at least 30 seconds. After the reconnection the red lamp must be
exstinguished. If not a fault in the energizer is the reason and the repair service must be involved. ( - if necessary, repeat
this process! ) Do not use a defective energizer (service is necessary; see below!)

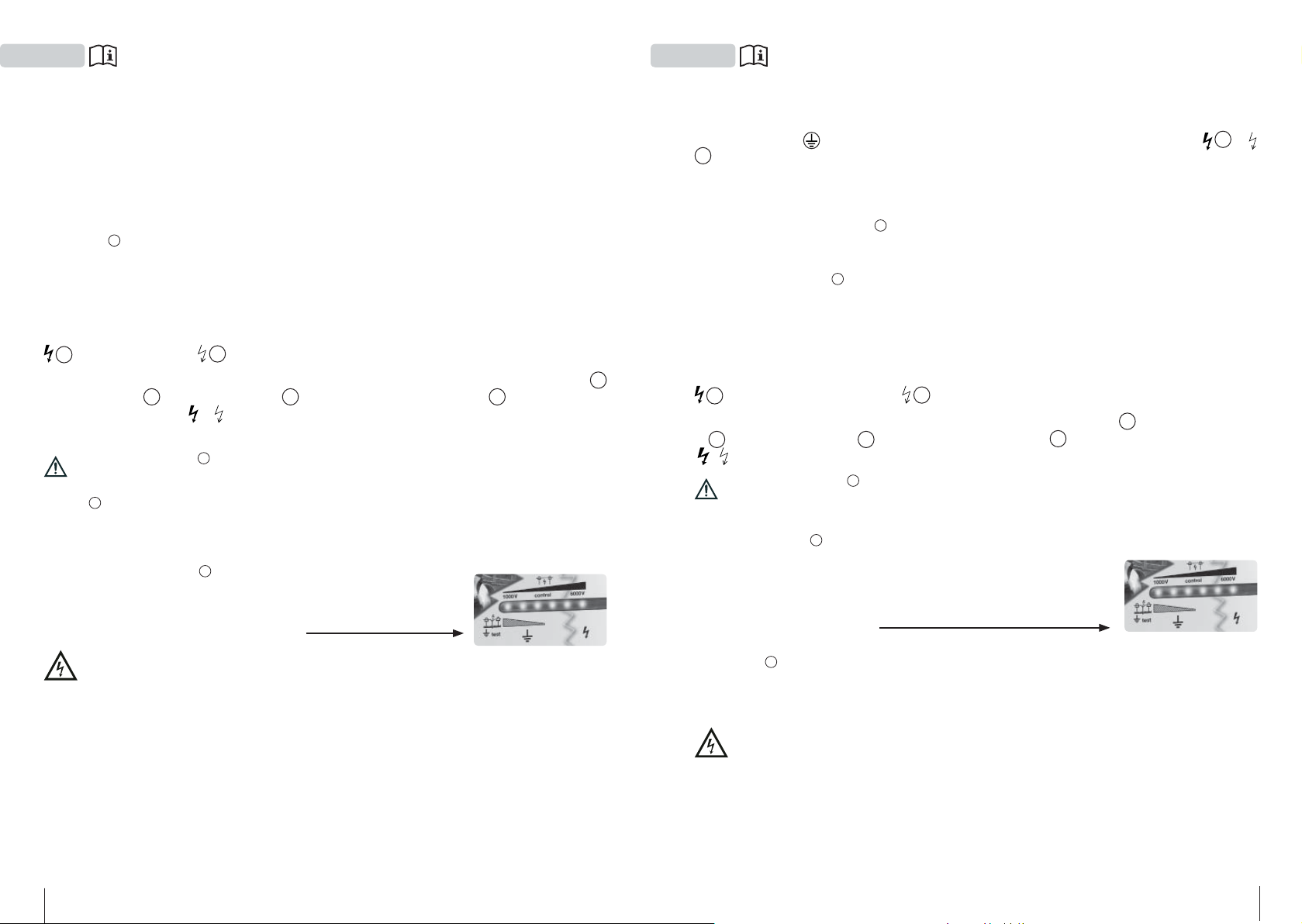

Testing grounding 4:
Produce with a metal stake against the fence wire (no plastic) a short circuit (ca. 50m di-
stance to fencer). Max. 1 lamp (wet ground) or 2 lamps (dry ground) may shine. Otherwise
drive in more stakes (see picture).
Service:
Servicing is only to be made by qualified service personell. Only by the manufacturer commanded replacement
parts must be used. If the supply cord of this energizer is damaged this cord must be replaced by a special supply
cord which is recommended by the manufacturer.
Originalbetriebsanleitung des Elektrozaungerätes ranger N80
in Verbindung mit den Errichtungs- und Sicherheitshinweisen für Elektrozaungeräte SECURA ANIMAL
oder SECURA SECURITY (www.horizont.com)
Montage und Anschluss:
Die Aufstellung erfolgt an einem nicht feuergefährdeten Ort, der vor Witterungseinflüssen geschützt ist. Das Gerät ist senk-
recht anzubringen. Die Erdleitung wird an die Klemme mit dem Erdungszeichen ( ), die Zaunleitung an die Klemmen mit
den Blitzzeichen ( Z1 oder Z2 ) angeschlossen.
Bei Wegführung der Zaunzuleitung von einem Gebäude muss eine Blitzschutzanlage installiert werden.
Inbetriebnahme:
Die Netzversorgung herstellen, nach einigen Sekunden hört man ein gleichmäßiges Ticken; das Gerät ist in Betrieb. Die
Zaunspannungsanzeige 2zeigt das ordnungsgemäße Arbeiten des Elektrozaungerätes an, indem sie im Rhythmus der
elektrischen Impulse aufleuchtet.
Kontrolle(control) derZaunspannung unddesGerätes:Die6Lampen 2zeigendie Zaunspannungin 1000V-Stufenan.Zur
Hütesicherheit sollten min. 3 Lampen (3000V) aufleuchten, andernfalls ist die Spannung zu gering. Mögliche Ursachen:
• mit Zaun: starker Bewuchs am Zaun, schlechte Isolatoren,Kurzschluss an Metallpfählen oder Zaun zu lang.
• ohne Zaun: Gerät ist defekt, siehe Service!
Das Gerät hat zwei Zaunausgänge (Seite 3 / Fig. 2): Z1 = max. Z2 = reduziert
Beide Ausgänge können gleichzeitig getrennte Zäune betreiben. Ein Kurzschluss am kleinen Zaunausgang beeinflusst den
starken Ausgang kaum, wobei ein Defekt am starken Ausgang den schwachen Ausgang zusätzlich reduziert.
Bei Anschluss von zwei Zäunen ( + ) wird nur der reduzierte Zaunausgang angezeigt.
Gestörter Betrieb 3:
Um zu verhindern, dass unzulässige Energien an den Zaun abgegeben werden, besitzt das Gerät eine Taktfolgeüber-
wachung. Überschreitet die Taktfolge einen bestimmten Wert, so schaltet das Gerät automatisch die abgegebene Leistung
zurück. Wenn die Anzeige 3aufleuchtet, gibt das Gerät nur noch reduzierte Spannungsimpulse an den Zaun ab. Mögliche
Ursachen: Blitzeinschläge, überhöhte Netzspannung, ständige Spannungsüberschläge am Zaun, Gerät defekt.
Um die Reduzierung rückgängig zu machen, schaltet man das Gerät für ca. 30 Sekunden ab. Nach Wiedereinschalten muss
die Lampe erloschen sein, andernfalls liegt ein Defekt im Gerät vor. (Wenn nötig, diesen Vorgang wiederholen!) Defektes
Gerät nicht mehr benutzen (Service notwendig; siehe unten!).
Überprüfung der Erdung 4:
In ca. 50m Entfernung vom Weidezaungerät mit einem in den Boden geschlagenen Metall-
stab gegen den Weidezaundraht einen Kurzschluss verursachen. Das Weidezaungerät sollte
nun nur noch maximal 1 Lampe (feuchter Boden) bzw. maximal 2 Lampen (trockener Boden)
zum Aufleuchten bringen, im anderen Fall (siehe Bild) ist die Anzahl der Erdpfähle zu erhöhen.
Service:
Reparaturen dürfen nur von qualifizierten Personen durchgeführt werden. Es sind nur die vom Hersteller vorge-
schriebenen Ersatzbauteile zu verwenden. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie
durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.
de en

horizont.com 7
6
Manual de instruções para a cerca eléctrica ranger N80
em ligação com os conselhos de segurança SECURA ANIMAL ou SECURA SECURITY (www.horizont.com)
Instalação e conexão:
A instalação deve ser feita em um local protegido da chuva e onde não haja risco de fogo. O eletrificador deve ser montado
na posição vertical. A estaca de aterramento deve ser enterrada no solo, o mais profundo possível em um local úmido, e
conectado ao terminal ( ) terra no eletrificador. Conecte o cabo de conexão da cerca ao terminal da cerca ( Z1 ou
Z2 ). Se o cabo de ligação ao cercado for conduzido para for a de um edifício deve ser instalado um sistema de protecção
contra relâmpagos.
Funcionamento e controlo:
Ligue o cabo de ligação à corrente na tomada de energia eléctrica. Após alguns segundos deverá ouvir um ligeiro tic-tac.
O mostrador de voltagem do cercado 2mostra o bom funcionamento da cerca enquanto se ilumina com os impulsos
elétricos.
Controlo da voltagem do cercado e da cerca:
As seis lâmpadas de controlo 2indicam a voltagem do cerado em passos de 1000V. Pelo menos três lâmpadas devem
estar a piscar (3000V) para assegurar um nível de voltagem suficiente no cercado. Causas possíveis para uma baixa
voltagem no cercado:
• com o aparelho ligado ao cercado: forte vegetação no cercado, isoladores defeituosos ou cercado demasiado longo;
• sem o aparelho ligado ao cercado: o aparelho tem uma falha, ver serviço.
O aparelho tem dois terminais de saída para o cercado (página 3 / fig. 2):
Z1 = máxima descarga de energia Z2 = descarga de energia reduzida.
Poderá operar dois cercados em simultâneo aproveitando estes dois terminais. Uma falha no Z2 não tem grande influência
no Z1 mas uma falha ou desvio no Z1 significa uma redução de potência no Z2 . Ao utilizar o aparelho com dois cercados
( + ) as lâmpadas de indicação mostram apenas a descarga de energia reduzida.
Funcionamento anormal 3:
O aparelho tem um dispositivo de controlo que impede que este provoque uma descarga de energia exagerada em
caso do aumento anormal da frequência dos impulsos.
Se a frequência de impulsos exceder um determinado valor a descarga de energia é automaticamente reduzida acendendo-
se uma luz sob a janela 3. Este funcionamento anormal pode ser provocado por picos de voltagem, trovões, descargas
eléctricas constantes no cercado ou falhas no aparelho.
Em caso de funcionamento anormal desligue o aparelho por pelo menos 30 segundos.
Após nova ligação a luz deverá ter desaparecido. Se não se desligar, existe uma avaria no
aparelho pelo que o deverá levar a um ponto de reparação autorizado. ( - se necessário,
repita esse processo! ) Não utilize uma cerca defeituosa (assistência técnica necessária,
veja abaixo!)

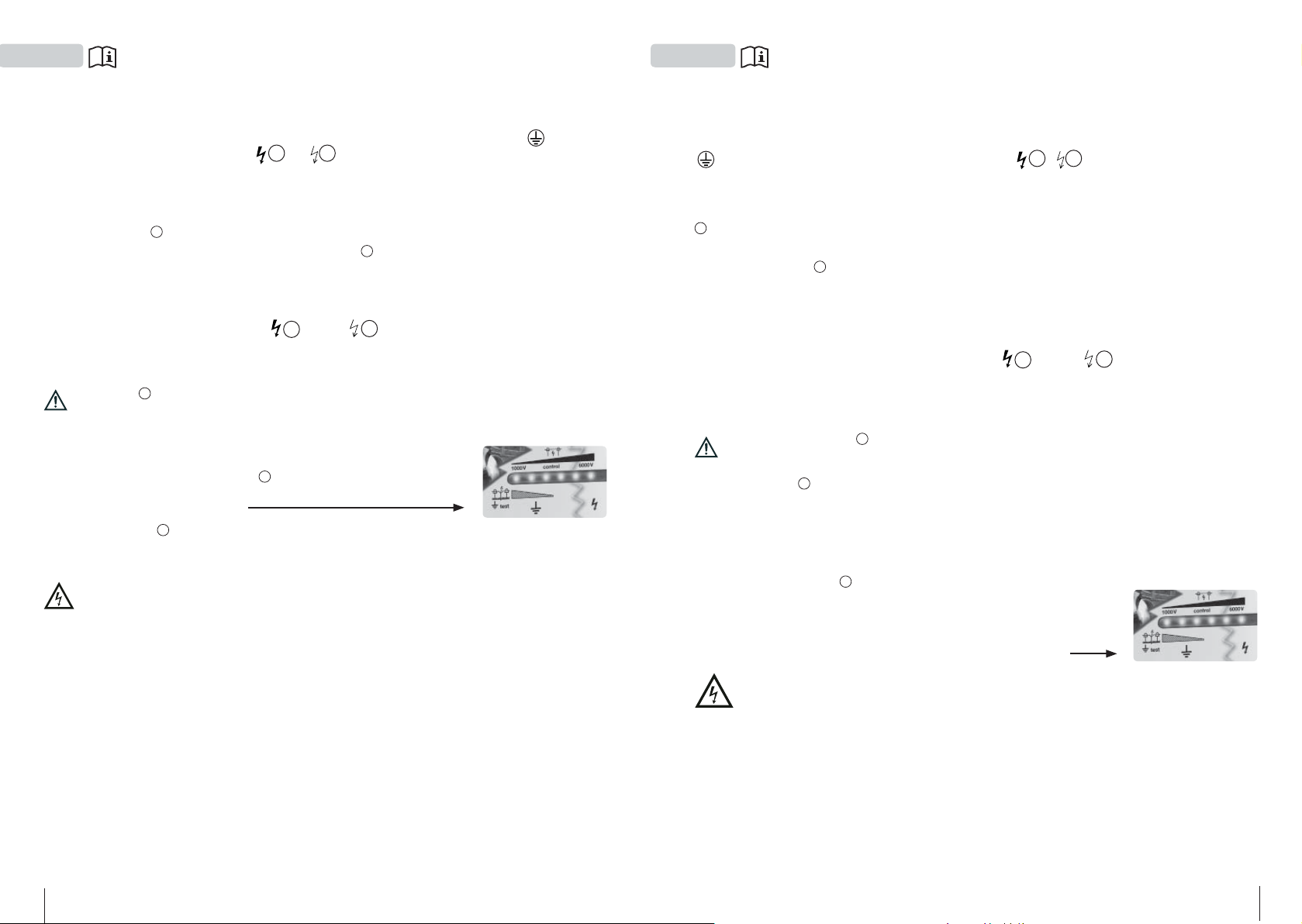

Teste da terra 4:
Faça um curto-circuito com uma estaca de metal contra o fio do cercado (não pode ser plástico) a 50m de distância
do aparelho. No máximo 1 lâmpada (terreno húmido) ou 2 lâmpadas (terreno seco) deverão brilhar. Em caso contrário
coloque mais estacas.
Serviços:
Os serviços de reparo devem ser realizados por pessoas certificadas. Devem-se utilizar apenas peças de
reposição do fabricante. Se o cabo de ligação deste aparelho se danificar deverá ser substituído por um cabo
especial recomendado pelo fabricante. Dirija-se ao local onde adquiriu o aparelho.
Mode d’emploi pour électrificateur ranger N80
en relation avec les conseils de sécurité SECURA ANIMAL ou SECURA SECURITY (www. horizont com)
Installation et raccordements:
Installez l‘électrificateur à un endroit qui ne présente pas des risques des intempéries et d‘incendie, l’électrificateur doit
être monté en position verticale. Le fils de terre et de ligne doivent être raccordés aux bornes correspondantes de l’appareil.
Si le fil de ligne s’éloigne du bâtiment, un système parafoudre s’impose.
Mise en service et contrôle:
Raccorder au secteur. Quelques secondes après on entend un tic-tac régulier, l’appareil est en marche. Les témoins lumi-
neux indiquent la tension en même temps que les impulsions électriques de l’électrificateur.
Contrôle de la tension de la clôture et de l‘électrificateur:
Les 6 lampes 2de contrôle de la clôture montrent la tension sur la ligne. La tension est indiquée par tranche de 1000V. Si
moins de 3 lampes (3000 Volts) s’allument il faut contrôler la ligne et l’appareil. Causes possibles:
• Avec clôture: Végétation trop abondante ou court-circuit de la clôture sur un piquet métallique.
• Sans clôture: L'appareil est défectueux. Au dessous de 3000V pour certains types d’animaux la sécurité de gardien-
nage n’est pas garanti.
La clôture peut être branchée sur l’une des 2 bornes de l’appareil selon la puissance voulue (page 3 / fig. 2):
Z1 = puissance maximale Z2 = puissance réduite
Les 2 bornes peuvent être employées en même temps avec 2 clôtures différentes. Un court circuit sur la clôture reliée à Z2
a peu d’influence sur Z1 mais un court-circuit sur Z1 entraîne une réduction de puissance sur Z2 .
Lorsque les 2 lignes de clôture ( et ) fonctionnent ensemble, les lampes indicatrices montrent uniquement la puissance
réduite.
Fonctionnement anormal 3:
L’électrificateur dispose d’un système spécial qui évite les surtensions en cas d’impulsions multiples. Si la fréquence
des impulsions dépasse une certaine limite, la puissance fournie est automatiquement réduite et le voyant situé à côté de
l’encadré 3. Le dysfonctionnement peut être dû à des sautes de courant, la foudre,des étincelles ou un défaut de l’appareil.
En cas de fonctionnement anormal, éteignez l’appareil pendant au moins 30 secondes. Après la remise en route, le voyant
doit être éteint. Si ce n’est pas le cas, la panne provient de l’appareil et une réparation s’impose. ( - si nécessaire, répétez
cette procédure!). Ne pas utiliser un électrificateur défectueux (la réparation est nécessaire, voir les instructions ci-dessous).
Vérification de la prise de terre 4:
Provoquez un court-circuit à une distance d‘environ 50m de l‘électrificateur avec un piquet
en acier fiché dans la terre en l‘appuyant contre la clôture. Maintenant il ne devrait luire qui
1 lampe au maximum (terre mouillée) ou 2 lampes au maximum (terre sèche) sinon (voir
image) il faudrait ficher des piquets supplémentaires.
Service:
Les réparations ne doivent être faites que par des personnes qualifiées. Utiliser uniquement les pièces détachées
et composants du fabricant. Si le câble d‘alimentation est endommagé, il doit être remplacé par un câble ou un
ensemble spécial disponible auprès du fabricant ou de son service après vente.
ptfr

horizont.com 9
8
Istruzioni per l’uso del recinto elettrico ranger N80
Rispondente alle norme costruttive e di sicurezza per gli apparecchi elettrificatori di
recinzioni SECURA ANIMAL o SECURA SECURITY (www.horizont.com)
Montaggio e collegamento:
Il montaggio deve essere effettuato presso un luogo escluso dal rischio di incendi e protetto da influssi atmosferici.
L’apparecchio deve essere montato in verticale. Il cavo di terra viene collegato al morsetto con il simbolo di messa a terra
(), mentre il cavo del recinto ai morsetti con il simbolo del fulmine ( Z1 o Z2 ). Nel caso in cui il cavo del recinto
parta da un edificio è necessario installare un impianto parafulmine.
Avviamento e controlli: (page 3 / fig. 2)
Collegare la centralina alla rete 230 V. Dopo alcuni secondi un tic-tic-tac leggero può essere sentito. Il display indicante
2il voltaggio del recinto mostra il regolare funzionamento dell‘elettrificatore illuminandosi al ritmo degli impulsi elettrici.
Controllo del voltaggio del recinto e dell‘elettrificare:
Le 6 lampade di controllo 2indicano la tensione della recinzione: ogni luce = 1000V.
Almeno 3 lampade dovrebbero lam-
peggiare (3000V) per accertare la tensione e la recinzione sufficienti.
Cause possibili quando la tensione è troppo bassa:
a) con recinzione: la vegetazione provoca dispersione dalla recinzione, o recinzione troppo lunga.
b) senza recinzione: lo stimolatore è difettoso, contattare l’assistenza.
L’apparecchio è dotato di due uscite del recinto (Pagina 3 / Fig. 2): Z1 = max. Z2 = ridotto
Entrambe le prese possono fare funzionare recinzioni separate allo stesso tempo. Uno short nella recinzione Z2 non ha
influenza forte su Z1 ma uno short o una deviazione in Z1 significa una riduzione ulteriore di Z2. Nel caso in cui si collegano
due recinti viene visualizzata solo l’uscita del recinto ridotta.
Funzionamento irregolare 3:
In modo da evitare di scaricare sulla linea del recinto delle tensioni non ammissibili, l’apparecchio è dotato di un
controllo dei cicli. Se i cicli superano un determinato valore, l’apparecchio riduce automaticamente la potenza. Quando la
spia di funzionamento 3irregolare segnala, l’apparecchio fornisce al recinto solo degli impulsi di tensione ridotta. Possibili
cause: sovratensioni sulla rete di alimentazione, l’apparecchio è stato colpito da un fulmine oppure un guasto all’interno
dell’apparecchio.
Per ripristinare il funzionamento regolare occorre spegnere l’apparecchio per 30 secondi circa.Alla riaccensione la spia deve
rimanere spenta, in caso contrario può essersi verificato un guasto all’interno dell’apparecchio e conviene farlo controllare
( - se necessario, ripetere questo processo! ) Non utilizzare un elettrificatore difettoso (Assistenza obbligatoria; vedi sotto!)
Controllo della messa a terra 4:
Provocare un corto circuito a ca. 50m di distanza dalla centralina del recinto da pascolo con
un’asta di metallo piantata nel terreno contro il filo del recinto da pascolo (niente plastica).
La centralina a questo punto dovrebbe far accendere solo massimo 1 spie (terreno umido) o
massimo 2 spie (terreno asciutto), altrimenti (vedi figura) è necessario aumentare il numero
di pali per la messa a terra
Assistenza:
Gli interventi di riparazione possono essere eseguiti solo da personale qualificato. Devono essere impiegati solo
pezzi di ricambio prescritti dalla casa costruttrice. Quando si danneggia il cavo di collegamento di questo appa-
recchio è necessario sostituirlo con un cavo di collegamento speciale disponibile presso la casa produttrice o il
sevizio clienti.
Brugsanvisning for spændingsgiver ranger N80
I relation til sikkerhedsanvisninger for spændingsgivere SECURA ANIMAL eller
SECURA SECURITY (www.horizont.dk) - (www.horizont.com)
Montage og tilslutning:
Skal opsættes/monteres på et sted, der er beskyttet mod vejrliget og uden for brandfare. Apparatet skal monteres i lodret
position. Jordspydet bankes i jorden på et fugtigt sted. Jordkablet kobles til terminalen markeret med ( ) og kablet til
hegnet på terminalen mærket lyn signaturen ( Z1 eller Z2 ).
Ved montering i en bygning, skal der anvendes lyn beskyttelsesanlæg.
Ibrugtagning:
Tilkoble apparatet til 230 volt og efter nogle sekunder kan man hører en regelmæssig tikken, apparatet er i funktion.
Spændings-kontrollen 2lyser i takt med med de elektriske impulser - og viser, at hegns apparatet fungerer korrekt.
Kontrol af spændingen på hegnet og hegns apparatet: De 6 LED´s 2viser spændingen i trin på 1.000 volt. Ved en sikker
spænding skal der min. 3 lamper lyse (3.000 volt), modsat er spændingen ikke tilstrækkelig. Mulige årsager:
• med tilkoblet hegn: kraftig bevoksning på hegnet, dårlige isolatorer, kortslutning på stålpæle eller hegnet er for langt.
• uden hegn tilkoblet: apparatet er defekt, sendes til service
Apparatet har 2 hegnsudgange (side 3 / Fig. 2).: Z1 = maks. Z2 = Reduceret.
Ved tilkobling af 2 indhegninger: en til maks. og en til reduceret, er det kun spændingen på den reducerede udgang, der
vises på LED displayet.
Funktionsfejl 3:
Apparatet er udstyret med en kontrolenhed der forhindrer at apparatet vil kunne afgive en urtilladelig høj impulsfrek-
vens. Stiger impulsfrekvensen over et vist niveau, reduceres den afgivne energi automatisk. Fejlen kan være forårsaget af;
for høj spænding på nettet, lynnedslag, overgang i det elektriske hegn eller defekt i apparatet.
For at komme tilbage til normal funktion, afbrydes strømmen til apparatet i 30 sek. Fejllam-
pen vil herefter slukkes. Fortsætter fejllampen 3med at blinke herefter, skal apparatet un-
dersøges nærmere. ( - hvis det er nødvendigt, gentages denne proces!) Anvend ikke et defekt
apparat (Service nødvendig, se nedenfor).
Test af jordforbindelse 4:
Gøres ved at kortslutte en strømførende hegnstråd (ikke af kunststof) til jorden med et metalspyd ca. 50 meter fra jordfor-
bindelsen til apparatet. Maks. 1 lampe (fugtig jord) eller 2 lamper (tør jordbund) må lyse. Lyser flere skal der flere jordspyd.
Service:
Reparation må kun udføres af kvalificerede personer. Der må kun anvendes de reservedel, der anvises af
producenten. Sker der skader på tilkoblingskablet, skal dette udskiftes med et fra producenten.
da it

horizont.com 11
10
ranger N80 elektromos kerítés vezérlegység kezelési útmutatója
a SECURA ANIMAL biztonsági útmutatásokkal kapcsolatban (www.horizont.com)
Telepítés és összekapcsolás:
A készüléket olyan helyre ajánlott telepíteni, ahol védve van az időjárástól és tűzveszélyes környezettől. Az adaptert
függőlegesen kell felszerelni.
A földelővezetéket a földelés csatlakozóhoz, a villanypásztor vezetéket az egyik vezetőkimenethez kell csatlakoztatni.
Ha a villanypásztor vezeték az épülettől távolabb helyezkedik, akkor villámhárító telepítése szükséges.
Működtetés és ellenőrzés:
Csatlakoztassa a készülék hálózati kábelét a 230Volt feszültségűaljzatba. Néhány másodperc elteltével halk ketyegést lehet
hallani. A feszültségjelzőütemesen villogva jelzi a megfelelőműködést a készülék által kiadott impulzusoknak megfelelően.
A készülék és a kerítés feszültségvezérlése
A 6 kontrollámpa jelzi a villanypásztor vezetékben lévőfeszültséget 1000 Voltonként. Legalább 3 lámpának javasolt villognia
(3000V), hogy biztosítsa az elegendőfeszültséget a kerítésben.
Több lehetséges oka van, ha a feszültség túl alacsony:
- a villanypásztor karámnál: erős/magas növényzet, ami hozzáér a vezetékhez;
- a szigetelőknél „áthúz” az áram; vagy túl hosszú a vezeték
(pl. több sor esetén összeadva a sorok hosszúságát)
- a villanypásztor karámon kívül: az adapter meghibásodott
Az adapternek két feszültség kimenete van: Z1 maximum kimenet, Z2 csökkentett kimenet
A két kimenetről egyszerre tud működtetni egy-egy villanypásztor karámot.
A Z2 kerítésben bekövetkezőrövidzárlat nem befolyásolja a Z1-et erőteljesen, de egy rövidzárlat vagy a Z1-ben történő
meghibásodás a Z2 további csökkenését eredményezi.
Két kerítéssel történőműködés esetén ( + ) a jelzőlámpák csökkentett kimenetet mutatnak.
Nem megfelelőműködés 3:
A villanypásztor karám vezérlőjének van egy eszköze arra az esetre, hogy megelőzzük az elfogadhatatlanul magas
kimenőenergiát többletimpulzus esetén.
Ha az impulzus sorozat túllép egy bizonyos értéket, akkor a kimenőfeszültség automatikusan lecsökken, és a jelzőlámpa
elkezd folyamatosan világítani. A helytelen működés oka lehet a hálózati feszültségingadozás; villámlás; állandó szikrázása a
karám vezetékének vagy a villanypásztor adapter meghibásodása. Rendellenes működés esetén kapcsolja ki a villanypásztor
készüléket legalább 30 másodpercre. A visszakapcsolás után a piros lámpának ki kell aludnia, ha nem, annak oka lehet a kés-
zülék meghibásodása. Ebben az esetben szükséges szervizbe vinni a készüléket. Ne használjon meghibásodott készüléket!
(javítás ajánlott; lásd lejjebb).
A földelés tesztelése 4:
Készítsen egy fém póznával földelt rövid áramkört, amelyet a villanypásztor karám vezetéké-
hez érint kb. 50m távolságból. Nedves talaj esetén max. 1 lámpának, száraz talaj esetén max.
2 lámpának szabad világítania. Máskülönben szúrjon le a talajba több földelőpóznát (lásd
az ábrát).
Szerviz:
Csak képesítéssel rendelkezőszemély láthatja el a szervizelési feladatokat. Csak a gyártó által javasolt
alkatrészek használhatóak. Amennyiben a hálózati kábel megsérült, ezt a kábelt egy speciális, a gyártó által
ajánlott kábellel lehet helyettesíteni.
Gebruiksaanwijzing van het schrikdraadapparaat ranger N80
in samenhang met de veiligheidsinstructies voor elektrische afrasteringen
SECURA ANIMAL of SECURA SECURITY (www.horizont.com)
Installatie en aansluiting:
Montage op een plaats beschermd van weersinvloeden en waar er geen risico is op brand. Het apparaat moet
in een verticale positie worden opgehangen. De aardepen moet in de grond worden gestoken zo diep moge-
lijk bij voorkeur op een vochtige plaats. De aardingsdraad moet op de aansluitklem met aanduiding ( ) worden
aangesloten. Sluit de afrasteringdraad aan op de aansluitklem met aanduiding ( Z1 oder Z2 ). Als het schrikdraad-
apparaat in of aan een gebouw is gemonteerd, moet deze worden uitgerust met een bliksembeveiliger.
Operationeel maken:
Sluit het schrikdraadapparaat aan op de netspanning. Na enkele seconden hoort men een gelijkma-
tig tikken: het apparaat is operationeel. De afrasteringspanningindicator geeft aan dat het schrikdraadapparaat goed
functioneert, indien het oplicht in het ritme van de elektrische impulsen.
Controle van de afrasteringspanning en het schrikdraadapparaat:
De afrasteringspanningsindicator 2geeft de afrasteringspanning aan in stappen van 1000V. Voor een voldoende zekere
functionering van de afrastering moeten er minimaal 3 lampjes (3000V) branden, anders is de afrasteringspanning onvoldo-
ende. Mogelijke oorzaken:
• Met afrastering: veel begroeiing, slechte isolatoren, kortsluiting of de afrastering is te lang.
• Zonder afrastering: het apparaat is defect. Breng het apparaat ter reparatie naar de dealer.
Het apparaat heeft 2 spanningsuitgangen (fig. 2 / blad. 3): Z1 = max. Z2 = gereduceerd
Beide uitgangen kunnen gelijktijdig verschillende afrasteringen voeden. Een kortsluiting aan de gereduceerde uitgangen
heeft nagenoeg geen invloed op de sterke uitgang. Maar een storing aan de sterke uitgang zal de spanning van de
gereduceerde uitgang evenredig afnemen.
Als beide uitgangen aangesloten zijn op een afrastering, wordt alleen de gereduceerde uitgang weergeven op de span-
ningsindicator.
Werking gestoord 3:
Om te verhinderen dat ongeoorloofde energie aan de afrastering gegeven wordt, bezit het apparaat een functie-
controle. Overschrijdt de functie-controle een bepaalde waarde, dan schakelt het apparaat automatisch terug naar de
aangegeven prestatie. Wanneer de het lampje onder het venster 3oplicht, geeft het apparaat alleen nog gereduceerde
spanningsimpulsen aan de afrastering. Mogelijke oorzaken: bliksem inslag, sterkt verhoogde netspanning, constante span-
ningsoverslag in de afrastering, defect apparaat.
Om de reducering te verwijderen, schakelt men het apparaat voor ongeveer 30 seconden uit. Na het opnieuw aansluiten
moet de lamp uitgaan. ( - Indien nodig, herhaal dit proces!) Een defect schrikdraadapparaat niet meer gebruiken (reparatie
is noodzakelijk; zie hieronder!)
Controle van de aarding 4:
Op ca. 50m van het schrikdraadapparaat kortsluiting veroorzaken, met behulp van een metalen
pen die in de grond is geslagen. Op het schrikdraadapparaat mag maximaal 1 lampje (vochtige
bodem) respectievelijk maximaal 2 lampjes (droge bodem) gaan branden. Branden er meer
lampjes, dan moet een aantal aardpennen verhoogd worden.
Service:
Indien de aansluitleiding van dit apparaat beschadigd wordt, moet ze door de fabrikant, diens klantenservi-
ceafdeling of een gelijkaardig gekwalificeerd persoon vervangen worden om gevaren te vermijden. Service en
reparaties alleen door bevoegde vakmensen ! Alleen de door de producent aangegeven vervangingsonderdelen
gebruiken.
nl hu

horizont.com 13
12
Instrukcja obsługi elektryzatora ranger N80
w połączeniu instrukcjąbezpieczeństwa dla elektrycznych ogrodzeńSECURA ANI-
MAL lub SECURA SECURITY (www.horizont.com)
Montażi podłączenie:
Miejsce montażu elektryzatora powinno byćzadaszone i z dala od materiałów łatwopalnych. Urządzenie
zamontowaćw pozycji pionowej. Uziemienie powinno byćwykonane w możliwie najbardziej wilgotnym miejs-
cu. Kabel uziemienia podłączyćdo zacisku oznaczonego(), kabel linii ogrodzenia podłączyćdo zacisku z
symbolem (Z1 lub Z2 ).
Jeżeli linia ogrodzenia jest prowadzona bezpośrednio od zabudowania musi byćzainstalowany odgromnik
(art. Nr 15482 lub 14085).
Uruchomienie i kontrola:
Podłączyćelektryzator do sieci 230V. Po kilku sekundach można będzie usłyszećrównomierne tykanie, elektryzator
pracuje. Wskaźnik napięcia
2
obrazuje prawidłowe funkcjonowanie elektryzatora; kontrolki zapalająsięw rytm
impulsów elektrycznych.
Kontrola napięcia na ogrodzeniu i elektryzatora.
Wskaźnik z 6 diodami
2
pokazuje napięcie na ogrodzeniu, w przedziałach co 1000V. Do pewnego pilnowania
zwierząt, powinny zapalaćsięmin. 3 lampki (3000V), zapalanie sięmniejszej ilości lampek sygnalizuje, że napięcie
jest za niskie. Możliwe przyczyny:
• na ogrodzeniu: mocne porośnięcie ogrodzenia, złe izolatory, zwarcie na palikach metalowych, zbyt długie ogrod-
zenie.
• poza ogrodzeniem: elektryzator jest uszkodzony, skontaktowaćsięz serwisem.
Elektryzator posiada dwa wyjścia:
Z1
=max. Z2 =obniżone napięcie (Str.3/rys.2)
Obydwa wyjścia mogąrównocześnie zasilać2 niezależna ogrodzenia. Zasilanie krótkiego ogrodzenie z wyjścia
Z2
nie ma dużego wpływu na Z1 ale krótkie lub średnie ogrodzenie na
Z1
oznacza dalsząredukcję Z2 .
Przy zasilaniu dwóch ogrodzeń (Z1 + Z2 ) lampki kontrolne wskazująjedynie wyjście z obniżonym napięciem.
Wadliwa praca
3
:
Do ochrony przed wyższąenergiąwyjściowąna ogrodzeniu, elektryzator wyposażony jest w moduł
monitorujący pracęurządzenia. Wyższa wartość impulsów, przełącza urządzenie automatycznie na
dostatecznąmoc wyjściową. Jeśli świeci 3, elektryzator przełącza sięna zredukowanąmoc.
Możliwe przyczyny: uderzenie pioruna, nadmierne napięcie, stałe wysokie obciążenie, elektryzator jest usz-
kodzony.
Przy objawach zredukowanej mocy impulsu, można odłączyćelektryzator od zasilania na ok. 30 sekund.
Po ponownym uruchomieniu nie powinny zapalićsięlampki, w przeciwnym przypadku nie jest to wada
urządzenia. (- W razie potrzeby powtórzyćten proces! ) Nie należy używaćuszkodzonego elektryzatora (wy-
magany serwis, patrz poniżej!)
Test uziemienia 4:
Około 50 metrów od elektryzatora należy wbićmetalowy pręt pod liniąogrodzenia i
zrobićzwarcie. Na elektryzatorze powinna sięzapalićmax. 1 dioda (ziemia wilgotna)
lub 2 diody (ziemia sucha). W przeciwnym wypadku (patrz zdjęcie) należy zwiększyć
liczbępalików uziemiających.
Serwis:
Naprawy mogąbyćwykonywane jedynie przez wyspecjalizowany serwis. Należy używaćjedynie
części zamiennych dostarczanych przez producenta. Uszkodzenie burzowe rozpoznamy po zapachu
spalenizny. W takich przypadkach elektryzator należy wysłaćdo naprawy. Kiedy uszkodzony jest
kabel zasilający elektryzatora należy go zastąpićnowym, rekomendowanym przez producenta.
5 km
5 k ȍ
5 km
500 ȍ
0 km 0,25 km
1 M ȍ
0,25 km
500 ȍ
230 V
ranger N80, Type 10742
Joule max: 4,2 J / 500 
CEE: max. Zaunlänge | max. fence line length | longueur électrifée
comprimento máximo do cercado | lungh. max recinzione
max. hegnslængde | max. afrasteringlengte | max. kerítés hossz
100 km
3
100 km
~8800V ~ 8800V ~2200V ~3000V ~1600V
~9000V ~10000V ~4600V ~7800V ~4500V
TECHNISCHE ÄNDERUNGEN VORBEHALTEN! SUBJECT TO TECHNICAL ALTERATIONS!
SOUS RÉSERVE DE CHANGEMENTS TECHNIQUES! SUJEITO A ALTERAÇÕES TÉCNICAS!
INFORMAZIONI SOGGETTE A MODIFICHE! TECHNISCHE VERANDERING VOORBEHOUDEN!
DER TAGES FORBEHOLD MOD TEKNISKE ÆNDRINGER! A MSZAKI VÁLTOZTATÁSOK JOGÁT!
Technische Daten | Technical data | Données techniques | Dados técnicos
Dati tecnici | Tekniske data | Technische gegevens | Technikai adatok
pl

horizont.com 15
14

16
