Bedienungsanleitung
INHALT
EINLEITUNG........................................................................................................4
LERNENSIEIHREWINDEKENNEN ...............................................................5
SICHERHEITSVORKEHRUNGEN....................................................................6
KUNSTSTOFFSEILAUFWICKELN ...................................................................9
KLEINESEILKUNDE ........................................................................................11
ALLGEMEINETIPPSFÜREINESICHEREBEDIENUNG ............................12
DERWINDENEINSATZSCHRITTFÜRSCHRITT.........................................13
BENÖTIGTESWINDEZUBEHÖR....................................................................14
FIXIERUNGDESSEILS ...................................................................................15
SEILTAUSCH .....................................................................................................16
WARTUNG ........................................................................................................17
PROBLEMSUCHE.............................................................................................18
TECHNISCHEDATENEXPLOSIONSZEICHNUNG ......................................19
SEILWINDENABC.............................................................................................20
EG-KONFORMITÄTSERKLÄRUNG ................................................................21
www.horntools.com
horntools GmbH . Wallenmahd 23 . A-6850 Dornbirn . Austria . p [phone] . f [phone] . email: [e-mail]
Seilwinden Garantieantrag
3 Jahre Garantie auf Getriebe und Seiltrommel
Händler Name / Kundennummer:
Kaufdatum:
Seriennummer:
Artikelnummer:
Kundendaten
Name:
E-Mail Adresse:
Straße:
PLZ/Ort/Land:
Hiermit bestätige ich, die Bedienungsanleitung erhalten, gelesen und verstanden zu haben. Mir ist bewusst, dass
alle Gewährleistungen und Garantieansprüche bei falscher Bedienung oder falscher Pflege verfallen. Bei
Gewährleistungen und Garantieansprüche übernehmen wir die Kosten des Materials, nicht aber die Kosten der
Arbeit. Die Garantie gilt nicht auf Verschleißteile wie Motor, Seil oder Relais.
______________________________________
Unterschrift Kunde
______________________________________
Unterschrift / Stempel Händler:
1. Garantieantrag ausfüllen und an [e-mail] senden
2. Sie bekommen den Garantieantrag per E-Mail retourniert, damit die Garantie gültig ist.
Abschnitt von horntools auszufüllen:
______________________________________ ________________________
Unterschrift / Stempel horntools GmbH Ort, Datum

EINLEITUNG
VielenDank,dassSiesichfürdenErwerbunsererHochqualitäts-Windeentschiedenhaben.Wirentwickeln
undbauenWindennachstrengenSpezikationenundbeikorrekterVerwendungundWartungsolltediese
WindeIhnenfürJahrehinwegguteDiensteleisten.
WARNUNG - Lesen und befolgen Sie alle Anweisungen, bevor Sie dieses Gerät verwenden.
Unterlassung könnte Verletzungen und/oder Geräteschäden zur Folge haben.
IhreWindekannimmenseZugkräfteentwickelnundwennSienichtsicheroderkorrektverwendetwird,könnte
daszuSchäden,ernsthaftenVerletzungenodersogarzumTodeführen.
4

LERNEN SIE IHRE WINDE KENNEN
IhreWindeisteineleistungsstarkeMaschine.Esistwichtig,dassSiedieGrundlagenihrerBedienungund
dieSpezikationenverstehen,sodassSiedieMaschineoptimalundsicherbedienenkönnen.Siesolltendie
VerwendungIhrerWindeüben,bevoreineSituationauftritt,inderSiedieMaschineverwendenmüssen.
WirempfehlenIhnendringendvorderVerwendungeinenKursüberSeilwindenzuabsolvieren.Dasmacht
SpaßunddasgewonneneKnow-howverlängertdieLebensdauerIhrerWinde.DasWichtigsteistaber,der
sichereUmgangmitderSeilwinde.UnterschätzenSieniemalsdieimmenseKraftdieserMaschine.
WennSiesichnichtfüreinenKursentscheiden,lassenSiesichvonIhremFachhändlereinweisenundführen
ambestenauchdieBedienungsanleitungmit.
1. DieseWindeentwickeltdiemaximaleZugkraftaufderunterstenSeillage.
2. Motor:IhrMotorwirdvoneiner12/24VoltBatterieangetriebenundführtdemGetriebe,dasdieTrommel
drehtunddasSeilaufwickelt,Stromzu.
3. Windentrommel:DieWindentrommelistderZylinder,aufdemdasSeilgelagertist.SiekannaktivSeilauf
oderabwickeln.DieWindentrommeldientgleichzeitigalsBremstrommel,dieTrommelbremsebendetsich
inderWindentrommel.
4. Seil:IhreWindehateinKunststo󰀨oderStahlseil,dasspezischfüreineLastkapazitätderNennzugkraft
entwickeltwurde.DasSeilwirdinder“Aufwickeln”PositiondurchdieSeilführungaufdieTrommel
aufgewickeltundhatamEndeeineSchlinge,umdenLasthakenaufzunehmen.
5. Seilführung:InderRegelwerdenfürStahlseileRollenseilfenster,fürKunststo󰀨seileAluminiumSeilfenster
verwendet.WennSiedieWindeineinemWinkelverwenden,istdasSeilfensterdazuda,dasSeilaufdie
TrommelzuführenundsodenSchadenamSeildurchAbschürfunganderAnbauplatteoderStoßstange
zuminimieren.
6. MechanischesGetriebesystem:DasUntersetzungsgetriebeverwandeltdieMotorleistungderWindein
extremeZugkräfte.
7. Bremssystem:DieSeilwindeverfügtübereineTrommelbremse,dievoninnenaufdieSeiltrommel
wirktundautomatischausgelöstwird.DieBremsbackensinddenBremsbackenbeimAutoähnlichund
verschleißen(jenachLastundBetriebsstunden).VerwendenSiedaherdieWindeniemalsumsichunter
Lastabzulassen!
8. Freilaufkupplung:DieFreilaufkupplungermöglichtesdemBedienerdieSpulentrommelmanuellvom
Getriebezulösen(“KUPPLUNGRAUS”)unddasSeilvonHandabzuwickeln.WirddieKupplungeingelegt
(“KUPPLUNGREIN”),wirddieWindeindasGetriebesystemverriegelt.
9. Solenoid/Kontaktor:StromvonderFahrzeugbatterieießtdurchdenTrennschalter(zwingenderforderlich),
bevorerzumWindenmotorgeleitetwird.
10.Fernbedienung: DieFernbedienungverfügtübereinenDualschalter,umdasSeilaufoderabzuwickeln.
DieFernbedienungermöglichtesIhnen,ineinemsicherenAbstandvomSeilzubleiben,wenndieWinde
eineLasthält.
11. Umlenkrolle:WennIhreWindemiteinerUmlenkrolleausgestattetist,kannsiedieZugkraftderWinde
verdoppelnoderdieZugrichtungändern,ohnedasSeilzubeschädigen.UmmiteinerUmlenkrollerichtig
umzugehen,benötigenSieeineUnterweisung.
5

SICHERHEITSVORKEHRUNGEN
WARNUNG
WARNUNG – Sicherheit für Leib & Leben
! VerwendenSiedieWindenicht,umetwas(vertikal)zuheben.
! Bremssystem: Die Seilwinde verfügt über eine Trommelbremse, die von innen auf die
Seiltrommel wirkt und automatisch ausgelöst wird. Die Bremsbacken sind den Bremsbacken
beim Auto ähnlich und verschleißen (je nach Last und Betriebsstunden). Verwenden Sie
daher die Winde niemals um sich unter Last abzulassen!
! NichtalsFahrstuhlverwenden.
! VersuchenSieniemalsdieWindezuö󰀨nen.IndiesemFallerlischtdieGewährleistung.
! NiemalsdieWindemitwenigeralsfünfSeilwicklungenumdieTrommelbetreiben.DasSeilkönnte
sichvonderTrommellösen,dadieSeilbefestigunganderTrommelnichtfüreineBelastung
konzipiertwurde
! FührenSievorjedemWindenvorgangeineSichtundFunktionsprüfungdurch.
! VerwendenSiedieWindenicht,umMenschenaufirgendeineWeisezuziehenoderzubewegen.
! PositionierenSiesichundandereineinersicherenEntfernungseitlichvomSeilauf,wennesunter
Spannungist.
! TretenSieniemalsaufeinSeilundgehenSieniemalsindieNäheeinesSeilunterLast.
! StellenSiesicher,dassderNot-AusBatterieTrennschaltergutundschnellerreichbarist.Der
SchaltermusssichimArbeitsbereichbenden.
! StellenSiedenTrennschalteraufOFF/AUS,(imMotorraum)wenndieWindenichtbenutztwird.
! StellenSiesicher,dasskeineunbefugtenPersonendieSeilwindebedienenkönnen.
! LassenSiedasSeilnichtdurchIhreHändegleiten.
! AchtenSiedarauf,dasssichIhreHändeniemalswenigerals25cmvomSeilfensterentfernt
benden.
! BenutzenSieimmerHandschuhebeimWindenvorgang.
! VerwendenSiedasSicherheitsbandamHakenumdasSeilaufoderabzuwickeln.
Windenanbau
! DieWindemussvordemEinbauaufihreFunktionsfähigkeitgeprüftwerden.
! DieWindemussaneinemtragendenStahlrahmeninstalliertwerden.Diesersollinhorizontaler
undvertikalerRichtungbündigsein.DieWindemussanallenvorgesehenenPunktenverschraubt
werden.Esistsehrwichtig,dassdieWindeaufeinerachenOberächeauiegt,sodassdiedrei
Einheiten(Motor,SeiltrommelundGetriebe)geradeausgerichtetsind.
! AchtenSiedarauf,dassdieInstallationsächederZugkraftderWindestandhält.DasAnbringen
derWindekannsichaufdasAuslöseverhaltendesSRSAirbagsauswirken.ÜberprüfenSieobdas
AnbringendesWindensystemsfürihrFahrzeugmitAirbagfreigegebenist.
! DerelektrischeAnschlussmussvoneinemFachmanndurchgeführtwerden.
! EskönnenkeinerleiHaftungfürentstandeneSchädenanderBordelektrikübernommenwerden.
Umgang mit dem Seil
! VerbindenSiedasSeilniemalsmitsichselbst(Würger).
! DasSeilkönntebrechen,bevorderMotorblockiert.FürschwereLastenvonoderbeinahe
Nennkapazität,solltenSieeinenRollenblock/Umlenkrolleverwenden,umdieLastaufdasSeilzu
6

reduzieren.
! ÜberschreitenSienichtdieangegebenemaximaleZugkraft.
! UmdasSeilkorrektaufzuwickeln,solltenSieeineleichteLastamSeilbelassenoderdasSeil
stra󰀨en,währendSiedieFernbedienungdrücken,umdasSeileinzuziehen.GehenSieaufdie
WindezuundvermeidenSiedabei,dassdasSeildurchIhreHändegleitet.AchtenSiedarauf,
dasssichIhreHändenichtnäherals25cmandieWindeannähern,währenddiesesichim
Wickelvorgangbendet.HaltenSieIhreHändevonderRollführungundderTrommelfern,während
dieWindeunterStromsteht.
! WickelnSiedasSeilniemalseinseitigauf,dasSeilnimmtSchaden,undSiekönnendamitauchdie
Seilwindesprengen.
! WennSiedieSeilwindemiteinemKunststo󰀨seilbetreiben,lesenSievorherdie
BedienungsanleitungzudenKunststo󰀨seilen.
! WenndasSeilüberschlägtundsichnichtschönaufwickelt,nimmtesSchaden.
! NacheinemSeilwindenvorgangwickelnSiedaskompletteSeilabundunterziehenSieeseiner
Sichtprüfung.BeieinerBeschädigung,wechselnSiedasSeilaus.
! NachdemWindenvorgangdasSeilkomplettabwickelnundwiederordentlichaufwickeln.
! DenHakenniemalsanderSpitzebelasten.
! BeiStahlseilenmusseinGewichtcirca2mvomHakenentferntaufgehängtwerdenumein
AufschlagenvomSeilbeimReißenzuvermeiden.HierzukönnenSieeineSchlagschutzmatte
verwenden(erhältlichimFachhandel).
! EinverschlissenesSeilmussausgetauschtwerden.
! NiemalsdieWindemitwenigeralsfünfSeilwicklungenumdieTrommelbetreiben.DasSeilkönnte
sichvonderTrommellösen,dadieSeilbefestigunganderTrommelnichtfüreineBelastung
konzipiertwurde.
! WindenseilimmerinderRotationsrichtungaufdemTrommelaufkleberund/oderindenUnterlagen
entsprechendenRichtungaufdieTrommelspulen.DiesistfürdieordnungsgemäßeFunktionder
Automatikbremse(wennvorhanden)unerlässlich.
Umgang mit dem Elektromotor
! WennderMotorblockiert,führenSiederWindekeinenStrommehrzu.
! AlsRichtwertgilt–maximaleineMinutenaheanderNennlastziehen.Maximal5MinutenBetrieb
mitderhalbenLast.DanachdenMotorzwischen5und10Minutenabkühlenlassen.Überprüfen
SievordemnächstenWindenvorgang,dassderMotoreinemaximaleTemperaturvon40Grad
Celsiushat.
! WennderMotorheißwird,unterbrechenSiedenVorgangunverzüglichundlassenSiedasGerät
füreinpaarMinutenabkühlen.
! BeizuwenigSpannungüberhitzenSiedieWinde,eskannzuernstenSchädenbeimMotor
undderSteuereinheitderSeilwindekommen.BeimFahrzeugkanndieBatterieunddie
LichtmaschineSchadenerleiden.VerwendenSiedahernurgeeigneteBatterien,erkundigenSie
sichbeimHändler,welcherBatterietypgeeignetist.BeieinemSpannungsabfallerhöhtsichder
Stromverbrauch,somitsinktdieBatteriespannungweiter.Füreine12VoltSeilwindegilt,fälltdie
Spannungunter11VoltpausierenSiebissichdieBatterieunddieWindeerholthaben.EinMotor
kannschonbeileichterÜberhitzungSchadennehmen.
! DieseElektrowindensindfürdieperiodischeVerwendungentwickeltundhergestelltundsollten
nichtdurchgehendohneUnterbrechungverwendetwerden.
Umgang mit dem Getriebe
! LösenSieniemalsdieKupplung,wennsicheineLastanderWindebendet.
! WenndasGetriebelauteGeräuschemacht,kannessein,dasszuwenigFettimGetriebeist,bringen
7

SiedieSeilwindezumService.
! DieKupplung/FreilaufmussvordemWindenvorgangrichtigeingerastetsein,ansonstenzerstören
Sie das Getriebe.
Allgemeine Handhabung
! VerwendenSieBlöckefürdieRäderdesFahrzeugs,wennSiesichaneinerNeigungbenden.
! DerBenutzerderWindehatfürdieAbsicherungdesFahrzeugesSorgezutragen.Esmussunter
allenUmständengewährleistetsein,dassdasFahrzeugbeiunvorhersehbarenVorkommnissen
(z.B.SeilbruchderWinde)eigenständiggebremstwerdenkann.
! BetätigenSiedieSeilwindemindestensalle3-5WochendamitbleibtdieWindefunktionstüchtig.
(ca.2-5mab-undaufwickelnohneLast).
! DasAbseilenunterLastistunterallenUmständenzuvermeiden.Siearbeitendanngegen
dieBremse,derE󰀨ektistwiewenneinAutomitangezogenerHandbremsebewegtwird.Die
TrommelbremsederSeilwindebremstautomatisch,wennSiedanndieLastablassenwirddie
Bremsesoheiß,dassdieWindeSchadennimmt.BeimBetriebmitKunststo󰀨seilenkönnendiese
Schadennehmenundreißen.
! DerZugvorgangsolltesokurzwiemöglichgehaltenwerden.
! NiemalsirgendwelcheTeilederWindeoderdasSeilschneiden,schweißenodermodizieren.
! EinMinimumvonfünfSeilwindungenaufderTrommelistnotwendig,umdieNennlastzuziehen
undzuhalten.
! BewegenSienichtdasFahrzeug,umeineLastamWindenseilzuziehen(abschleppen).Dies
könntedazuführen,dassdasSeilbrichtunddieSeilwindeSchadennimmt.
! VermeidenSie“Schocklasten”,indemSiedenKontrollschalterschrittweiseverwenden,umSpiel
imSeilzuvermeiden.DasSeilsollteimmerunterSpannungsein.“Schocklasten“könnendie
NennkapazitätfürdasSeilunddieTrommelweitüberschreiten.
! ÜberschreitenSieniemalsdieangegebenemaximaleZugkraftderSeilwinde.
! BeihäugenWasserdurchfahrten,wirdderServiceintervallkürzer.BeratenSiesichmitIhrer
Fachwerkstätte.
! BenutzenSienuroriginalhorntoolsErsatz-undVerschleißteile.
! BenutzenSiedieWindeniemals,wennSiesichnichtsichersind,obSieordnungsgemäß
funktioniert.
! EineSeilwindemussvoneinemFachbetriebeingebautwerden,beieinemnichtfachgerechten
EinbaukanndieSeilwindeSchadennehmenundesbestehtGefahrfürLeibundLeben.
! WenndieWindeextremerhitztistvermeidenSieeineWasserdurchfahrt,daskannIhreSeilwinde
schädigen,lassenSiedieWindevorherabkühlen.
! Nurperiodischverwenden.LassenSiedieWindezwischendenAnwendungenabkühlen.Starten
SiedennächstenSeilwindenvorgang,wenndieSeilwindemaximalHandwarmist(ca.30-40Grad
Celsius).
8

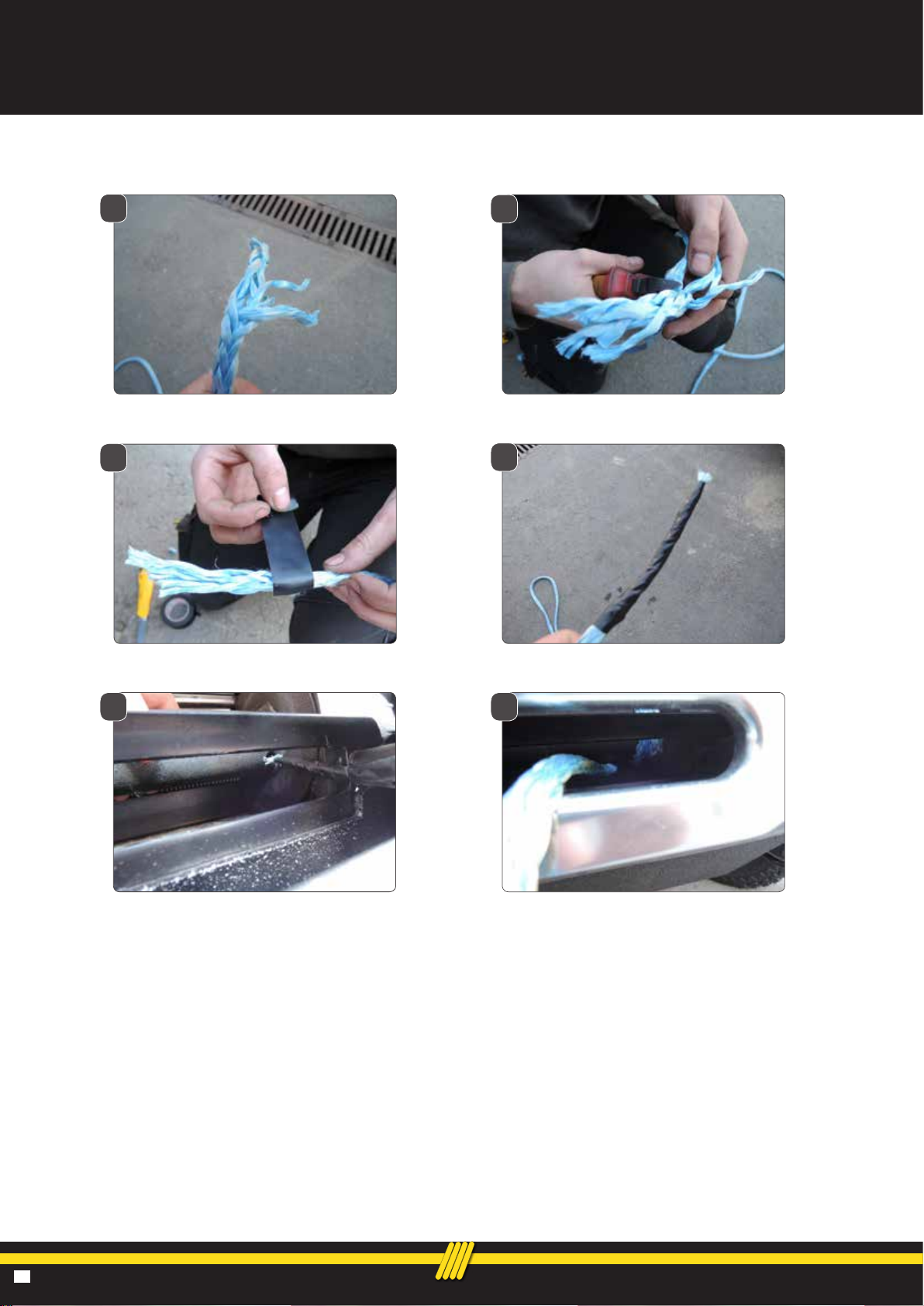

KUNSTSTOFFSEIL AUFWICKELN
Methode 1:
1
2
3
4
Seilvonuntenaufwickeln
9

Methode 2:
1
2
Seilverjüngen
3
4
5 6
Seilvonuntenaufwickeln
10

11
KLEINE SEILKUNDE
Kunststo󰀨seil:
• Sichtprüfungvor/nachjedemWindenvorgang
• wenndieWindeübermäßigheißistdasSeilabrollenunddieWindeabkühlenlassen
• verwendenSienurgeeigneteUmlenkrollen
• vermeidenSiedasSeilüberscharfeKantenzuziehen
• verwendenSieaufderunterstenSeillageeinenHitzeschutz
• schützenSiedasSeilbeimSpleiß(aufderHakenseite)miteinemSchrumpfschlauchoder
Schutzbezug
• Seilenichtwürgen
• defekteSeileneuspleißenoderaustauschen
• PegederKunststo󰀨seile:
o ImprägnierenSiedieSeilealle6Monateoderalle30Windenvorgänge,jenachdemwaszuerst
eintritt,mitLubi-FillImprägnier-undPegesprayfürKunststo󰀨seile.Dadurchtretenkeine
StaubpartikeloderWasserein,dieUVBeständigkeitunddieSchmierungwirdauchverbessert.
WennmöglichbewahrenSiedasSeilimFahrzeugaufumesvorunnötigerVerschmutzungund
UVLichtzuschützen.
o Kunststo󰀨seilenichtinderWaschmaschinewaschenodermitdemHochdruckreiniger
abspritzen.
o VerdreckteSeilemiteinermildenSeifenlaugevonHandwaschen.
Stahlseile:
• Sichtprüfungvor/nachjedemWindenvorgang.
• Seilenichtwürgen.
• GeeigneteUmlenkrollenbenutzen–Rollendurchmesser=mindestensSeildurchmesserx10-
ansonstenkommteszueinerhohenBelastungvomSeil,dieLitzenkönnendadurchbrechen.
• DefekteSeileaustauschen–Lebensgefahr!
• Seilefettenalle2Monateoderalle30Windenvorgänge,jenachdemwaszuersteintritt.
• StahlseilmussimmerLagenechtaufgewickeltwerden,dadasSeilansonstenbricht.

ALLGEMEINE TIPPS FÜR EINE SICHERE BEDIENUNG
• DieWindeundalleihreverwandtenTypenhabeneinebestimmteNennkapazität,wenndieersteSeillage
aufdieTrommelgewickeltwird.EineÜberlastungkanndieWinde,denMotoroderdasSeilbeschädigen.
FürLastenüber70% der NennzugkraftempfehlenwirdieVerwendungeinerUmlenkrolle.Dieswirdauf
zweiWeisenhelfen:a)reduziertdieAnzahloderSeilschichtenaufderTrommelundb)reduziertdieLast
aufdasSeilumbiszu50%.WenndasSeilzurückzumFahrzeugverdoppeltwird,befestigenSiedieses
amRahmenoderanderenLastenträger.
• DerFahrzeugmotormusszwingendwährenddesBetriebesderWindeweiterlaufen,umden
BatterieverbrauchzuminimierenunddieLeistungundGeschwindigkeitderWindezumaximieren.Sollte
dieWindefürlangeZeitbeiabgeschaltetemMotorverwendetwerden,nimmtdieSeilwindeunddie
BatterieSchaden.
• MachenSiesichmitIhrerWindevertraut,bevorSiesietatsächlichbenutzenmüssen.Wirempfehlenein
paarTestläufe,umsichmitdemAuegendesSeils,denGeräuschen,dieIhreWindebeiverschiedenen
Lastenmacht,dieWeise,aufdersichdasSeilaufdieTrommelwickeltusw.vertrautzumachen.
• UntersuchenSiedasSeilunddieAusrüstungvorjederInbetriebnahmegründlich.Einausgefranstesoder
beschädigtesSeilmusssofortausgetauschtwerden.VerwendenSiedazunurSeilemitdenrichtigen
Spezikationen,oderbestellenSiedieSeiledirektbeihorntools.
• UntersuchenSieWindeninstallationundSchraubenvorjederInbetriebnahme,umsicherzustellen,dass
alleSchraubenfestgezogensind.
• BefestigenSiedenLasthakenmiteinerSchlinge,KetteoderUmlenkrolleamBefestigungspunkt.
DenHakennichtwiederzurückamSeilbefestigen.DiesführtzuSchädenamSeil.VerwendenSieimmer
einenUmlenkrolle,SchlingeodereineKettemitpassenderStärke.
• JedeWinde,dieaufirgendeineWeisebeschädigtscheint,abgenutztistodernichtnormalfunktioniert,
sollteumgehendaußerBetriebgestelltwerden.
• ZiehenSienurandenFahrzeugteilen,dievomFahrzeugherstellerspeziziertwurden.
• EsdürfennurvomHerstellerbereitgestellteAufhängungenund/oderAdapterverwendetwerden.
• WannimmerSieIhreWindestarten,führenSieimmerzunächsteinenleichtenTestinzweiRichtungen
aus.AuchwenndieWindentrommelnurineinemkleinenWinkelarbeitet,stellenSiesicher,dassdie
Windegutausbalanciertist,insbesonderenachdemSiedieKupplungbedienthaben.
12

13
DER WINDENEINSATZ SCHRITT FÜR SCHRITT
1. NehmenSiesichZeit,umIhreSituationzuanalysierenunddenEinsatzderWindezuplanen.SichernSie
IhrFahrzeug.
2. NehmenSiesichZeit,umIhreSituationzuanalysierenunddenEinsatzderWindezuplanen.SichernSie
IhrFahrzeug.Es muss dafür gesorgt werden, dass das Fahrzeug jederzeit bremsfähig ist.
3. ZiehenSiesichHandschuheüber,umIhreHändezuschützen.
4. LösenSiedieKupplung(fallsvorhanden),umeinfreiesAbwickelnzuermöglichenundEnergiezusparen.
5. BefestigenSiedieHandsicherheitsschlaufeamLasthaken.
6. ZiehenSiedasSeilmitderHandsicherheitsschlaufebiszudemvonIhnengewünschten
Befestigungspunkt.
7. BefestigenSiedenLasthakenmiteinerSchlinge,KetteoderUmlenkrolleamBefestigungspunkt.Den
HakennichtwiederzurückamSeilbefestigen.
8. DieKupplungeinlegen(fallsvorhanden)undstellenSiesicher,dassdieKupplungkompletteingerastetist
(HierzukurzamSeilziehen).Esistsehrselten,dasssichdieKupplungnurschwereinlegenlässt,wenn
dasderFallist,stellenSiedieKupplungwiederaufFreilauf,ziehendasSeilnocheinStückherausund
wiederholendenVorgang.
9. DieWindemittelsTrennschalterunterSpannungsetzten.DieFernbedienungandieWindeanschließen.
10.FührenSieeinenTestlaufmitderWindeinzweiRichtungendurch.JedeRichtungetwazweiSekunden.
WennSiedieRichtungändern,müssenSiewarten,bisderMotorstoppt.
11. StartenSieIhrenMotor,umsicherzustellen,dassdieBatteriemitStromversorgtwird.
12. BringenSiedasSeilaufSpannungumeszustra󰀨en.SobalddasSeilunterSpannungsteht,überprüfen
Sie,dasssichkeineMenschenoderTiereimGefahrenbereichbenden.
13.ÜberprüfenSienochmalsdieBefestigungenundstellenSiesicher,dassalleVerbindungensichersind.
14. ÜberprüfenSiedasSeil.StellenSiesicher,dasssichwenigstensfünfWindungenSeilaufder
Windentrommelbenden!LesenSienochmalsdieSicherheitsvorkehrungen(Seite4bis8)!
15.RäumenSiedasGelände.StellenSiesicher,dasssicheventuelleZuschauerinsichererEntfernung
bendenunddasssichniemanddirektvoroderhinterdemFahrzeugoderdemBefestigungspunkt
bendet.
16.StartenSiedieSeilwinde.StellenSiesicher,dasssichdasSeilgleichmäßigundstrammumdieTrommel
windet.DasFahrzeug,aufdemdieSeilwindemontiertist,kannlangsam(maximal-Seilgeschwindigkeit)
mitfahren,umdenWindengangzuunterstützen.
17. VermeidenSieSchocklastenundhaltenSiedasSeilunterSpannung.
18.BeimFahrzeug,dasgezogenwirdsolldieHandbremsegelöstsein.DerGangsolltesich,sofernnicht
unterstützendlangsammitgefahrenwirdimLeerlaufbenden.LassenSiedasBremspedallos,wenn
dasSeiluntervollerSpannungsteht.VermeidenSieSchocklasten.DieskanndieWinde,dasSeilund
dasFahrzeugbeschädigen.SobalddieWindezieht,versuchenSiejenachSituationlangsam(maximale
Seilgeschwindigkeit)mitzufahren.
19. DieWindeistfürperiodischeVerwendunggedacht.UntervollerLastsolltedieWindenichtlängeralseine
Minutelaufen.DanndenMotorfüreinigeMinutenabkühlenlassen.SetzenSiedanndenWindenvorgang
fort.

20.DerWindenvorgangistbeendet,sobalddasFahrzeugsichaufsicheremGrundbendetundmiteigenem
Antriebgefahrenwerdenkann.
21. SichernSiedasFahrzeug.StellenSiesicher,dassdieBremsenangezogensindundlegenSieeinen
Gangein,bzw.beiAutomatikgetriebeinStellungParken.
22. LösenSiedieSpannungaufdasSeil.DieWindeistnichtdafürgedacht,dasFahrzeugfürlangeZeitzu
halten.
23.LösenSiedasSeilvonderBefestigung.
24. WickelnSiedasSeilwiederauf.StellenSiesicher,dasssichjeglichesschonaufderTrommelbendliche
Seilstrammundordentlichaufgewickeltist.Wennnicht,ziehenSiedasSeilwiederausundwickelnSiees
wiedervondemPunktauf,andemdasSeilstrammist.
25.HaltenSieIhreHändevonderWindentrommelundderRollenführungfern,währenddasSeilaufgewickelt
wird.
26.SichernSiedenHakenunddenHakenbügel.
27. ZiehenSiedieFernbedienungabundlagernSiedieseaneinemsauberen, trockenenOrt.BetätigenSie
denTrennschalterumdieWindevomStromkreiszutrennen.
28.ReinigenundüberprüfenSiedieVerbindungenundMontagehardwarefürzukünftigeWindenvorgänge.
BENÖTIGTES WINDEZUBEHÖR
WIRD NICHT MIT IHRER WINDE MITGELIEFERT
• Schutzhandschuhe–FürdieHandhabungdesSeilsundHakenbügels.
• BefestigungBügel/Kette–Baumschutz-BefestigungsriemenaushochqualitativemNylonmithochfester
Stärkevonbiszu7TonnenArbeitslast.
• Umlenkrolle
• Schäkel
14

15
FIXIERUNG DES SEILS
FindenSieeinepassendeBefestigungwieeinenausreichendstarken
BaumstammoderFelsen.BeachtenSie,dassIhreSeilwindehoheZugkräftehat!
VerwendenSieimmereineSchlingealsBefestigungspunkt.
VORSICHT BefestigenSiedenLasthakennichtwiederzurückzumSeil,da
dadurchdasSeilbeschädigtwerdenkönnte.WieinBild3.1dargestellt.
VORSICHTBenutzenSiedieWindenichtineinemspitzenWinkel,dasich
dadurchdasSeilaufdereinenSeitederTrommelstapelt,wasdasSeilunddie
Windebeschädigenkönnte.Bild3.2
EskönnenkurzeZügeineinemWinkelverwendetwerden,umdasFahrzeug
geradeauszurichten.LangeZügesolltenmitdemSeilbeieinem90°Winkelzur
Winde/Fahrzeugausgeführtwerden.
GiltzwingendfürStahlseile:WennSieeineschwereLastziehen,platzieren
SieeineDeckeoderSchlagschutzmatteüberdemSeiletwaeinbiszweiMeter
vomHakenentfernt.FallsdasSeilbricht,wirddadurchdasZurückschnappen
gedämpft.FürzusätzlichenSchutzkönnenSiedieMotorhaubedesFahrzeugs
ö󰀨nen.WieinBild3.3gezeigt.
FürZügeüber70%NennzugkraftempfehlenwirdieVerwendungvon
Umlenkrolle/Rollenblock,umdennötigenKraftaufwandzuhalbieren.
WARNUNG-BenutzenSieIhreWindeniemals,umGegenstände
hochzuhebenoderMenschenhochzuhebenoderzubewegen.
Fig3.1
Fig3.2
Fig3.3
Fig3.4
Fig3.5

SEILTAUSCH
1. StellenSiedieKupplung(clutch)aufdie„out“Position.
2. ZiehenSiedieSeileinheitaufihrevolleLängeaus.Siekönnennunsehen,wiedasexistierendeSeilmit
derTrommelverbundenist.
3. EntfernenSiediealteSeileinheitundbefestigenSieeineneueSeileinheitaufdiegleicheWeiseander
Trommel.
4. VergewissernSiesich,dassdasneueSeilindieselbeRotationsrichtungaufgewickeltwirdwiedasalte
Seil.DasSeilsolltedieTrommelvonderUnterseite,unterderTrommelverlassen.
5. StellenSiedieKupplungaufdie„in“Position.
6. WickelnSiedieSeileinheitaufdieTrommel.ZuerstfünfWindungen,wobeiSiesorgfältigdaraufachten
müssen,dassesnichtgeknicktwird.DannmussdasSeiluntereinerLastvonmindestens5%der
NennzugkraftaufdieTrommelgewickeltwerden.
WARNUNG -TauschenSiedasSeilnurmitdenvomHerstellerempfohlenenidentischenErsatzteilen
aus.
16

17
WARTUNG
Eines der wichtigsten Themen ist die Pege der Seilwinde. Die Lebensdauer einer Seilwinde wird nicht
nur bei Fehlbedienung und Überlastung verkürzt, sondern auch durch mangelnde Pege. Achten Sie
darauf, dass die Seilwinde immer sauber und trocken ist. Bei manchen Aufbauten ist das natürlich
nicht möglich und die Seilwinde ist das ganze Jahr den Wettereinüssen ausgesetzt. In diesem Fall ist
die Pege unumgänglich.
1. ÜberprüfenSiedieFestigkeitderMontageschraubenundderelektrischenAnschlüsse.EntfernenSie
jedenSchmutzoderRostundhaltenSiedasGerätimmersauber.
2. VersuchenSienicht,denGetriebekastenauseinanderzunehmen.Reparaturenmüssenvom
HerstellerodereinemautorisiertenServicezentrumdurchgeführtwerden.
3. DasGetriebewurdemiteinemHochtemperatur-Lithium-Schmiermittelabgeschmiertundwurdein
derFabrikversiegelt.Dennoch muss, wenn die Seilwinde öfters Wasser und Salz ausgesetzt
ist die Seilwinde öfters zum Service. BringenSiedieSeilwindezueinemautorisierten
Servicezentrum.DortmüssendieKontaktevomMotorgereinigtunddasGetriebeaufSchmierung
kontrolliertwerden.
4. DieSeilwindemussmindestensalle3-5Wochenkurzbetätigtwerden:EinigeWindungenvomSeil
ausfahrenundwiedereinfahren,dasskannauchohneLastgeschehen.
5. WenndasGetriebelauterwird,istdaseinZeichen,dassnichtgenügendFettimGetriebeist–
lassen Sie das Getriebe fetten.
6. FettenSiealleelektrischenKontaktemithandelsüblichemPolfett.Insbesonderemussdervorne
angebrachteSteckerderFernbedienungimmergutgefettetseinumKorrosionvorzubeugen.
7. JenachBelastungderSeilwindemussderMotoralle40-60Einsätzerevidiertwerden.Dasheißt
KohlenwechselnundelektrischeAnschlüssenprüfen.
8. JenachBelastungderSeilwindemussdasRelaisnach40-60Einsätzengetauschtwerden.
9. DasSeilundderHakenmussvor/nachjedemEinsatzeinerSichtprüfungunterzogenwerdenund
gegebenenfallsgetauschtwerden
10. PegenSiedieSeile(siehe„kleineSeilkunde“).
11. DieChromstahlteileaufderSeilwindebesitzeneinehoheFestigkeitunddahereinen
geringenChromanteil,dasheißtdieseTeilekönnenoxidieren.FallsdieChromstahlteile
oxidieren,nehmenSieeinScotchodereinfeinesSchlei󰀨papierundsäuberndiese.Salz
setztnichtnurdenChromstahlteilenzu,sondernauchdenDichtungen,denelektrischen
TeilenunderPulverbeschichtung.SalzhathervorragendeKriecheigenschaftenin
VerbindungmitWasser.WenndiePulverbeschichtungverletztist,mussdieserepariert
werden,dadieseansonstenunterwandertwirdundgroßächigabblätternkann.
Wichtige Information!
Alle Wartungsarbeiten, bei denen die Seilwinde geö󰀨net oder demontiert wird sind von einem autorisierten
Fachhändler durchzuführen.

PROBLEMSUCHE
SYMPTOME MÖGLICHER
GRUND VORGESCHLAGENE AKTION
Motorkannnicht
eingeschaltet
werden.
-Schaltereinheitistnicht
korrektangeschlossen.
-LockereBatteriekabel-
anschlüsse
-DefekteSchaltereinheit
-DefekterMotor
-WasseristindenMotor
eingedrungen
-SetzenSiedieSchaltereinheitganzindenAnschlussein.
-DieSchraubenallerStromanschlüssefestziehen.
-Schaltereinheitaustauschen.
-ArmaturenmitgedrücktemSchalteraufSpannungüberprüfen.
IstSpannungvorhanden,denMotoraustauschen.
-Auslaufenundtrocknenlassen.InkurzenImpulsenohneLast
laufenlassen,bisesvollkommentrockenist.DanachMotor-
Service.
Motorläuftaberdie
Seiltrommeldreht
sichnicht.
-Kupplungistnicht
eingelegt.
-DieKupplung(clutch)aufdie“in”Positionstellen.Wenndas
Problemweiterbesteht,musseinqualizierterTechnikerdasGerät
überprüfenundreparieren.
Motorläuftlangsam
oderohnedie
normaleLeistung.
-NichtausreichendStrom
oderSpannung.
-DieBatteriewiederauaden.LassenSiedieWindenurbei
laufendemMotorlaufen.
-LockereoderverrosteteBatterieanschlüsse:Reinigen,festziehen
oderaustauschen.
Motoristüberhitzt. -DieWindewurdezu
langebenutzt. -DieWindeabkühlenlassen.
Motorläuftnurin
eineRichtung. -DefekteSchaltereinheit. -LockereoderverrosteteAnschlüsse:Reinigenundfestziehen.
-Schaltereinheitreparierenoderaustauschen.
Windenbremse
funktioniertnicht
korrekt.
-Windedrehtsichin die
falscheRichtung.
-Bremseistabgenutzt.
-DieWindesolltevomMotorendeausgesehenimUhrzeigersinn
laufen.
-DenBremswinkeleinstellenoderneueBremsbelägeeinsetzen.
WARNUNG- DieEinstellungdesBremswinkels:DieFedervorherfestziehen.DanndieWellenzähne
gemäßderfolgendenZeichnungineinenWinkelvon20°±5°einstellen.
18

19
TECHNISCHE DATEN EXPLOSIONSZEICHNUNG
Die genauen technischen Daten sowie aktuelle Zeichnungen nden Sie bei uns im Onlineshop. Hierzu
die Seilwinde online auswählen und im Reiter Downloads auf Zeichnung klicken.
Beispiel: HSW9500
35
27
14
13
12
11
9
8
7
10
12
13
OUT
IN
33
34
21
15
8
10
31
4
17
16
3
4
32
5
30
6
5
3
18
19
20
23
22
24
29
28
25
26
4
1
2
3
5
6
36
37

SEILWINDEN ABC
20
SeilwindenstehenfürKraft,HaltbarkeitundInnovationinEinem.InunseremProgrammfindenSiealles,vonkleinen
QuadseilwindenbishinzuLKWBergewinden.UnsereSeilwindenwerdenlaufendaufdemPrüfstandundimGeländegetestetund
weiterentwickelt.
WelcheWindeSieanIhrFahrzeugmontierensolltewohlüberlegtsein.
FallsSiedieWindealsBergewindeverwendenumIhrFahrzeugzubergen,giltdieFaustregel:BeladenesFahrzeuggewichtx2.
NatürlichmussdieBaugrößeundauchdasGewichtderSeilwindeberücksichtigtwerden.MitsinnvollemZubehör,wieeiner
Umlenkrolle,kanndieZugkrafteinerSeilwindeverdoppelt,odersogarverdreifachtwerden.(DazumehraufderZubehörSeite).
GerneberatenwirSievordemKaufderSeilwinde.
Sicherheit:
LesenSieunbedingtvordemBenutzendieBedienungsanleitung,SeilwindensindkeineSpielsachenundbeiunsachgemässer
Benutzunglebensgefährlich.
Freilaufkupplung:
EineFreilaufkupplunglöstdasGetriebevonderSeiltrommel,damitdasSeilvonHandraschausgezogenwerdenkann.
Zugkraft:
DieZugkraftwirdimmerhorizontalangegeben.DiemaximaleZugkraftwirdaufderersten(untersten)Seillageerreicht,dabeim
AufrollendesSeilesaufdienächsteSeillagesichauchderDurchmesserderTrommelquasivergrössert.
VergleichbarmitdemGetriebeeinesAutos:
Auto: ErsterGangvielKraft&geringeGeschwindigkeit/zweiterGangwenigerKraft&höhereGeschwindigkeit.
Seilwinde: ErsteSeillagemaximaleKraft&geringsteGeschwindigkeit/zweiteSeillagewenigerKraft&höhereGeschwindigkeit
Batterie:
DieWahlderrichtigenBatterieistsehrwichtig.BeizugeringerBatterieleistungkanndieSeilwindeundIhreLichtmaschineSchaden
nehmen.BerücksichtenSiedasbeimKaufeinerelektrischenSeilwinde.
Elektromotoren:
WirhabenzweiArtenvonElektromotoren:
1.PermanentMagnetMotoren:
DieseMotorenerzeugendasbenötigteMagnetfeldfürdenElektromotormittelseinesDauermagneten.
Vorteil: Nachteil:
 -GünstigerPreis      -MagnetismusnimmtmitderZeitab,somit
 -GeringeresGewicht     nimmtdieZugkraftderWindeab.
 -WenigerWärmeentwicklung   
2.SeriesWoundMotoren:
BeimSeriesWoundMotorwirddasMagnetfeldelektrischerzeugt.
Vorteil: Nachteil:
 -Leistunggleichbleibend     -HöhereWärmeentwicklung
 -LängereHaltbarkeit     -HöhererPreis
Erklärung„S“Serie:
Das„S“inderArtikelnummerstehtfür„Steg“.„S“ModellehabendenelektrischenSteuerkastennichtseitlich,sondernüberder
SeiltrommelalsStegfixverbaut.
Steuerkasten
Standardmodell „S“Modell
