HOZAN C-207 User manual

This tool is for tightening and loosening screwed bottom
brackets of bicycles.
1Remove the crank from the axis of the bottom
bracket.
2Attach the guide to the top of the bottom bracket axis.
The guide has both the male and female screws. Select
the proper screw according to the bottom bracket to be
worked.
3Set the C-207 main body on the bottom bracket
through the guide. Select the suitable face of the main
body so that it engages with the BB.
4Apply a 32 mm wrench to the C-207, then turn the
wrench while depressing the C-207 not to be separated
from the bottom bracket.
The screw’s winding direction
Drive side :LH
Non-drive side :RH
Warning
Always use the guide. If operate without the guide,
engaging becomes insufficient causing an unexpected
accident.
THE POINT
Operation
23.12
1-2-12 Saiwaicho, Naniwa-ku, Osaka 556- 0021, Japan
https://www.hozan.co.jp/cycle_e/ E-mail：[e-mail] 製品情報C-207
BBツール各部の名称本体ガイドご使用上の注意仕様このたびはホーザンC-207BBツールをお買い上げいただき、まことにありがとうございます。この製品情報をよくお読みになり、正しくお使いください。また、お読みになったあとも大切に保管してください。注意１.本器を改造しないでください。２.本器に割れ・欠け、摩耗、変形などが認められる場合は使用しないでください。雄ネジ雌ネジ
適応 レンチサイズ
適応
ボトムブラケット
サイズの合ったレンチをご用意ください。32mm右ワン6/4/2溝、左ワン2溝、
16.3mmの凸タイプ
16.3
mm
4.8
mm
29.8mm
32mm

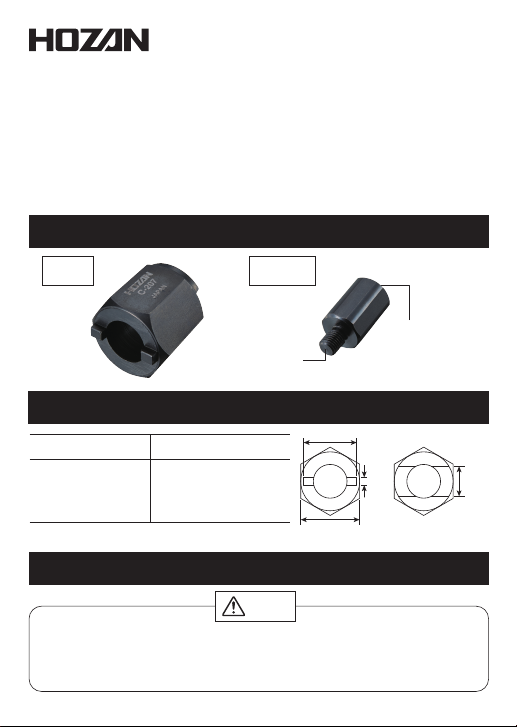

INSTRUCTION MANUAL
C-207
BB TOOL
Identification of parts
Main body
Guide
Precautions
Specifications
Thank you for purchasing the HOZAN C-207 BB TOOL.
With proper care and handling, this fine instrument will
provide years of trouble-free operation. Please read this
entire instruction manual carefully before attempting to
place this instrument in service. Please keep this instruction
manual available for reference.
Caution
Male screw
Female screw
Drive side
Nondrive
side
The dimension of the main body
indicated left is 32mm. Prepare a
suitable wrench.
6 notched type/
2 notched type
2 notched type/
2 protruded type
with 16.3mm width
Applicable BB types
16.3
mm
4.8
mm
29.8mm
32mm
1. Do not modify the C-207.
2. Do not use when cracks, breaks, excessive wear, or
deformation is found on this tool.
ご使用方法本工具は自転車のネジタイプのBB（ボトムブラケット）を締め付けたり、緩めたりするためのものです。1ボトムブラケット（以下BB）の軸からクランクを取り外します。2作業する側のBB軸の先端にガイドを取り付けます。ガイドには雄ネジと雌ネジを備えていますので、BB軸先端の雌または雄に合わせてご使用ください。3本器本体をガイドを通して、BBにセットします。BBのタイプにより、合致する方の本体の面をBBに噛み合わせてください。432mmのレンチを本器にあてがい、BBから本器が外れないように手で押さえつけながら回転させます。ネジの方向にご注意ください。右側（ドライブトレイン側）：逆ネジ左側：正ネジ警告必ずガイドを使用してください。本体のみでは噛み合いが確実でなく、思わぬ事故につながります。POINT
23.12
本社〒556-0021大阪市浪速区幸町1-2-12【月曜日から金曜日（祝日を除く）の10:30〜12:00、13:00〜17:00】技術的なお問い合わせE-mail：[email protected]
製品・補修部品はWebサイトにてご購入いただけます。https://www.hozan.co.jp/

INSTRUCTION MANUAL
C-207
BB TOOL
Identification of parts
Main body
Guide
Precautions
Specifications
Thank you for purchasing the HOZAN C-207 BB TOOL.
With proper care and handling, this fine instrument will
provide years of trouble-free operation. Please read this
entire instruction manual carefully before attempting to
place this instrument in service. Please keep this instruction
manual available for reference.
Caution
Male screw
Female screw
Drive side
Nondrive
side
The dimension of the main body
indicated left is 32mm. Prepare a
suitable wrench.
6 notched type/
2 notched type
2 notched type/
2 protruded type
with 16.3mm width
Applicable BB types
16.3
mm
4.8
mm
29.8mm
32mm
1. Do not modify the C-207.
2. Do not use when cracks, breaks, excessive wear, or
deformation is found on this tool.
ご使用方法本工具は自転車のネジタイプのBB（ボトムブラケット）を締め付けたり、緩めたりするためのものです。1ボトムブラケット（以下BB）の軸からクランクを取り外します。2作業する側のBB軸の先端にガイドを取り付けます。ガイドには雄ネジと雌ネジを備えていますので、BB軸先端の雌または雄に合わせてご使用ください。3本器本体をガイドを通して、BBにセットします。BBのタイプにより、合致する方の本体の面をBBに噛み合わせてください。432mmのレンチを本器にあてがい、BBから本器が外れないように手で押さえつけながら回転させます。ネジの方向にご注意ください。右側（ドライブトレイン側）：逆ネジ左側：正ネジ警告必ずガイドを使用してください。本体のみでは噛み合いが確実でなく、思わぬ事故につながります。POINT
23.12
本社〒556-0021大阪市浪速区幸町1-2-12【月曜日から金曜日（祝日を除く）の10:30〜12:00、13:00〜17:00】技術的なお問い合わせE-mail：[e-mail]
製品・補修部品はWebサイトにてご購入いただけます。https://www.hozan.co.jp/

This tool is for tightening and loosening screwed bottom
brackets of bicycles.
1Remove the crank from the axis of the bottom
bracket.
2Attach the guide to the top of the bottom bracket axis.
The guide has both the male and female screws. Select
the proper screw according to the bottom bracket to be
worked.
3Set the C-207 main body on the bottom bracket
through the guide. Select the suitable face of the main
body so that it engages with the BB.
4Apply a 32 mm wrench to the C-207, then turn the
wrench while depressing the C-207 not to be separated
from the bottom bracket.
The screw’s winding direction
Drive side :LH
Non-drive side :RH
Warning
Always use the guide. If operate without the guide,
engaging becomes insufficient causing an unexpected
accident.
THE POINT
Operation
23.12
1-2-12 Saiwaicho, Naniwa-ku, Osaka 556- 0021, Japan
https://www.hozan.co.jp/cycle_e/ E-mail：[e-mail] 製品情報C-207
BBツール各部の名称本体ガイドご使用上の注意仕様このたびはホーザンC-207BBツールをお買い上げいただき、まことにありがとうございます。この製品情報をよくお読みになり、正しくお使いください。また、お読みになったあとも大切に保管してください。注意１.本器を改造しないでください。２.本器に割れ・欠け、摩耗、変形などが認められる場合は使用しないでください。雄ネジ雌ネジ
適応 レンチサイズ
サイズの合ったレンチをご用意ください。32mm右ワン6/4/2溝、左ワン2溝、
16.3mmの凸タイプ
16.3
mm
4.8
mm
29.8mm
32mm
適応
ボトムブラケット
