HTW ESSENTIAL HTW-TV-30ESS Service manual

HTW-TV-30ESS |HTW-TV-50ESS
HTW-TV-80ESS |HTW-TV-100ESS
ESSENTIAL
ES
EN
FR
PT
IT
MANUAL DE USUARIO E INSTALACIÓN
OWNER’S AND INSTALLATION MANUAL
MANUEL DE L’UTILISATEUR ET D’INSTALLATION
MANUAL DO UTILIZADOR E INSTALAÇÃO
MANUALE DI UTENTE E INSTALLAZIONE
Por favor lea atentamente este manual antes de usar este producto.
Please, read carefully this manual before using the product.
Avant d’utiliser l’équipement, lisez attentivement les instructions.
Por favor leia atentamente este manual antes de usar o equipamento.
Per favore leggere attentamente questo manuale prima di utilizzare questo prodotto.
Gracias | Thank you | Merci | Obrigado | Grazie

MANUAL DE USUARIO
E INSTALACIÓN
ESPAÑOL
HTW-TV-30ESS | HTW-TV-50ESS
HTW-TV-80ESS | HTW-TV-100ESS
ESSENTIAL

Aviso especial
Antes de instalar el termo compruebe que dispone de una buena conexión a
tierra, de lo contrario el termo de agua no podrá ser instalado ni usado.
 No se debe usar extensiones de cables.
 Una mala instalación y uso del termo puede crear serias lesiones y destrozos
en el hogar.
Características de la instalación
Dispone de múltiples dispositivos de protección y seguridad, como pro-
tección de calefacción y secado, protección de alta temperatura, alta
presión del agua, que son seguros de confianza.
Recipiente interior esmaltado, fabricado con técnicas avanzadas, (técni-
ca esmaltada) anti moho, prueba de corrosión, resistencia a las incrus-
taciones, prevención de fugas, alargando su tiempo de uso.
Los elementos de calefacción están diseñados con baja carga termal:
seguridad de confianza, alargando la vida de uso.
Equipamiento con prueba de corrosión y retardante de la incrustación
del equipo: hace al equipo más duradero.
Espesor PUF/ EPS aislamiento térmico eficiente y ahorro de
electricidad.
Control de temperatura: control preciso y fiable de la temperatura.
Simple y fácil de usar.
Especificaciones
30L
Volumen del tanque
de agua (Litros)
Potencia
Alimentación
eléctrica
Presión
Temperatura de
operación
150L 180L 1100L
1500W
220-240V~ / 50, 60 Hz
0.75MPa
75
º
C
1

DIMENSIONES TOLES (termo vertical)
A c
 
D 1
§
�  
30L 50L 80L 100L
A Ø340 Ø380 Ø450 Ø450
B Ø300 Ø340 Ø410 Ø410
C365 405 475 475
D 618 735 808 963
E 205 205 205 205
E
= 
(�


�
Capacidad
Dimensión
2

Método de instalación
Nota: Por favor, asegúrese de usar los accesorios proporcionados con el
producto para instalar el termo. Este termo no puede ser colgado en un soporte
sin que se haya confirmado que éste sea firme y seguro. Por otro lado, el termo
puede gotear por la pared, creando daños debido al agua, e incluso serios
accidentes. Cuando se determine la localización de los agujeros de los tornillos,
estos deben ser asegurados a no menos de una separación de 20 cm del objeto
colindante.
• El termo debe ser instalado en una pared segura y sólida. Si la robustez de
la pared no puede soportar el doble del peso del termo completamente
lleno de agua, entonces será necesario instalar un soporte especial.
• Después de escoger el lugar adecuado, determine la posición de los dos
agujeros usados para la expansión de los pernos con ganchos. Realice dos
agujeros en la pared con la profundidad y tamaño adecuados para insertar
los tornillos del termo, gire el gancho hacia arriba, apriete las tuercas para
fijarlo firmemente, y luego cuelgue el termo de agua eléctrico en él (ver
figura 2) .
Perno de expansión
con gancho
�------------ Fig. 2
• Instale la toma de corriente en la pared. La alimentación eléctrica
debe estar a 3 clavijas, de 1 fase, 230V/16A. Se recomienda que el
lugar de la toma de corriente sea a la derecha del termo. La altura de
la misma respecto al suelo no debe ser menor de 1,8m.
• Si el baño es muy pequeño, el termo debe ser instalado en otro lugar.
Sin embargo con el fin de reducir las pérdidas de calor de la tubería, la
posición de la instalación debe estar lo más cerca posible del punto de
consumo.
Instalación
3

o

Fig. 3
Conexión de tuberías
• Las dimensiones de válvulas de
multifunción y tuberías de en-
trada y salida son de 1/2" BSP.
•
•
La conexión de válvulas de
multifunción con el termo en la
entrada de agua caliente.
Con el fin de evitar fugas al
conectar las tuberías, las juntas de
sellado de goma provistas con el
termo deben añadirse al final de los
hilos (ver fig.3.) Asegurar las juntas
a prueba de fugas.
Conexión de salida múltiple
• Si los usuarios desean realizar un sistema de suministro de agua múltiple, la
forma de hacerlo se muestra en la fig.4 con las conexiones de tuberías.
Orificio de liberación de presión
Entrada de agua fría
Válvula de seguridad
unidireccional
Tornillo de unión para la
entrada de agua fría
Boquilla de ducha
Salida de agua caliente
Tornillo para la salida
de agua caliente
Mango de ajuste
para la válvula
mezcladora
Junta Salida
de agua
caliente
Válvula de seguridad
unidireccional
Válvula de entrada
de agua
Suministro de agua fría
4
(Fig.4)

Métodos de uso
• Primero abra una de las válvulas de salida en la salida del calentador de agua,
entonces abra la válvula de entrada. El termo se llenará de agua. Cuando el
agua fluya fuera de la tubería significa que el tanque ha sido llenado con agua, y la
válvula de salida puede ser cerrada.
Nota: Durante una operación normal, la válvula de entrada debe mantenerse siempre abierta.
Precauciones
•
•
•
•
•
•
La toma de corriente debe estar conectada a tierra de forma fiable. La corriente
nominal del mismo no debe ser inferior a 8,7A. El enchufe y la toma de
corriente deben mantenerse secos para evitar una descarga eléctrica.
La altura de la instalación de la toma de corriente no puede ser menor de 1,8 m.
La pared donde se instale el termo deberá soportar más del doble del peso del
termo lleno de agua sin que ésta padezca distorsión o roturas. De lo contrario,
serán adoptadas otras medidas de refuerzo.
La válvula multifunción conectada con el termo debe instalarse en la entrada
de agua fría de este termo. (mirar fig.5.)
Cuando se usa el termo por primera vez (o después del primer uso después
de haber realizado el mantenimiento), el termo no puede ser encendido hasta que
no se haya llenado de agua. Cuando se llena de agua, al menos una de las
válvulas de salida del termo debe estar abierta para extraer el aire. Esta válvula
debe ser cerrada después para llenar de agua el termo.
Este aparato no está pensado para ser utilizado por personas (incluidos niños)
con capacidad física, sensitiva o mental reducida, o con falta de experiencia y
conoci miento, a menos que se le haya impartido información o instrucciones sobre
el uso del aparato a cago de una persona responsable de su seguridad.
Inserte el enchufe en su toma de electricidad y pulse ON.
Ajuste el control de temperatura adecuadamente. El indicador de calefacción
se encenderá.
El controlador de temperatura controlará automáticamente la temperatura. Cuando
la temperatura dentro del termo haya alcanzado la temperatura fijada, se apagará
automáticamente. Cuando la temperatura del agua disminuya por debajo de la
temperatura fijada, el termo volverá a encenderse automáticamente hasta recuperar
la calefacción. Cuando el termo se apague automáticamente, el indicador de
calefacción se apagará también.
•
•
5

Válvula de seguridad
de una dirección
Agua
caliente
j
(Fig.5)
Orificio de liberación
de presión
(Fig.6)
•
•
•
•
•
Agua
fría
Tornillo
de rosca
Mango de
drenaje
•
Durante el calentamiento, puede haber un goteo de agua desde el orificio de
liberación de presión de la válvula multifunción. Es algo normal. En el caso de que
haya una gran cantidad de fuga de agua, póngase en contacto con el servicio de
atención al cliente del centro de reparaciones. Este orificio de liberación de presión
no se bloqueará en ningún caso, de lo contrario, el termo puede resultar dañado, e
incluso causar un accidente.
La tubería de drenaje conectada al orificio de presión debe mantenerse inclinada
hacia abajo.
La temperatura del agua dentro del termo puede alcanzar los 75
º
C, por lo tanto
el agua caliente no debe ser expuesta a cuerpos humanos cuando comienza a salir.
Ajuste la temperatura del agua de forma adecuada para evitar escaldarse.
Desenroscar el tornillo de la válvula de seguridad multifunción y levantar el mango
de drenaje hacia arriba. (Mirar la fig.6) para secar el agua del interior del tanque.
Si el cable de encendido está dañado, deberá ser sustituido por otro original del
mismo fabricante, y reemplazado por profesionales.
Si alguna otra parte y componentes del termo están dañados, por favor contacte
con el centro de reparaciones y el servicio de atención al cliente.
6

Mantenimiento
l. Compruebe la fuente del suministro de energía tanto en el enchufe como en la
toma de tierra para asegurarse de que están bien conectados sin un fenómeno
de sobrecalentamiento.
2. Si el termo no se utiliza durante mucho tiempo, especialmente en las
regiones con baja temperatura atmosférica (más baja que 0ºC) el agua de
dentro del termo será vaciada. Esto evitará que se dañe el termo debido a
la congelación del agua en el interior del recipiente, (lea las precauciones
que aparecen en este manual para drenar el agua del recipiente interior).
3. Para asegurarse de que el termo de agua funcione eficientemente durante
mucho tiempo, es recomendable limpiar el contenedor interior y el depósito
del termo eléctrico, y sus elementos periódicamente.
4. Es obligatorio examinar el ánodo de magnesio cada seis meses o menos. Si el
ánodo se ha consumido, por favor, reemplácelo por un nuevo material.
5. Tenga en cuenta que no se puede reiniciar el termostato después del
desmontaje.
Fallos y tratamientos
Fallos Razones Soluciones
La luz del indicador de calor
está apagada
Fallo del control de
temperatura de agua
Contacte con el centro de
atención al cliente.
El agua no fluye en la zona de
salida de agua caliente
La temperatura del agua es
muy alta
Hay fuga de agua
1. El suministro de agua ha sido
cortado.
2. La presión del agua es
demasiado baja.
3. La válvula de entrada de agua
no ha sido abierta.
Fallo del sistema de control de
temperatura.
Problema con el sellado de la
junta de la tubería .
1. Esperar la restauración del sumi-
nistro de agua.
2. Usar el termo cuando la presión del
agua es apropiada.
3. Abra la válvula de entrada de
agua.
Contacte con el centro de
atención al cliente.
Contacte con el centro de
atención al cliente.
7

Control de temperatura
Marrón
Amarillo / Verde
Azul
Elementos de calefacción
Nota:
• Las partes ilustradas en este manual de uso y cuidado del producto, son sólo
un indicativo, por lo tanto el producto puede ser diferente a las ilustraciones.
• Este producto está destinado para un uso doméstico.
• Las especificaciones puden estar sujetos a cambios sin ser notificados.
Atención:
Si el cable de alimentación está dañado debe ser reemplazado por uno original de
fábrica a través de personal cualificado para evitar posibles daños.
Diagrama de cableado
8

9

OWNER’S AND
INSTALLATION MANUAL
ENGLISH
HTW-TV-30ESS | HTW-TV-50ESS
HTW-TV-80ESS | HTW-TV-100ESS
ESSENTIAL

Before installing this water heater, check and confirm that the earthing on
the supply socket is reliably grounded. Otherwise, the water heater shall
not be installed and used.
Do not use extended cables.
lncorrect installation and use of the water heater may result in
serious injuries and loss of property.
Specifications
Watertank
vol ume (Liters)
Rated power
Rated voltage
Rated water
pressure
Maxwater
temperature
30L

50L

1500W
220-240V~ / 50, 60 Hz
0.75MPa
75°C
80L

100L
• Multiple safety protection devices, such as dry heating protection, high-
temperature protection, high water pressure protection, etc., Safe and reliable.
• Enameled inner container: manufactured by using advanced enameling
technique. lt is anti rust, corrosion-proof, incrustation-resistant, leak-prevention,
with longer lifetime.
• Heating element designed with low thermal load: safe and reliable, for longer
lifetime.
• Equipped with corrosion-proof and incrustation-retardant equipment: durable
products.
• Thick PUF/EPS for efficient thermal insulation and electricity saving.
• Temperature controller: Accurate and reliable control of temperature.
• Simple and easy to use.
•
•
•
Performance characteristics
Special advise
11

OVERALL DIMENSIONS (Vertical type)
A c
 
D 1
§
�  
30L 50L 80L 100L
A Ø340 Ø380 Ø450 Ø450
B Ø300 Ø340 Ø410 Ø410
C365 405 475 475
D 618 735 808 963
E 205 205 205 205
E
= 
(�


�
Capacity
Dimension
12

Methods of installation
Note: Please ensure to use the accessories provided along with the product to
install this electric water heater. This electric water heater can not be hung
on the support until it has been confirmed to be firm and reliable.
Otherwise, the electric water heater may drop off from the wall,
resulting in damage of the heater, even serious accidents. When
determining the locations of the bolt holes, it shall be ensured that
there is a clearance not less than 0.2m on the right side of the electric
heater . This may be required during maintenance of heater.
This electric water heater shall be installed on a solid wall. lf the
strength of the wall cannot bear the load equal to two times of the total
weight of the heater filled fully with water, it is then necessary to install
a special support.
After selecting a proper location, determine the positions of the two
holes used far expansion bolts with hook. Make two holes in the wall
with the corresponding depth and size matching the expansion bolts
attached with the heater insert the screws, turn the hook
upwards,tighten the nuts to fix firmly,and then hang the electric water
hrater on it (see Fig.2).
Expansion bolt
(with hook)
Fig.2
lnstall the supply socket on the wall. The supply socket should be 3
pins, single phase, 230V/16A. lt is recommended to place the socket
on the right side above the heater. The height of the socket to the
ground shall not be less than 1.8m
lf the bathroom is too small, the heater can be installed at another
place. However, in arder to reduce the pipeline heat losses, the
installation position of the heater shall be as near as possible to the
bathroom.
Installation
13

o




(Fig.3)
Connection of pipelines
• The dimension of multifunction valve
and the inlet /outlet pipe is ½"BSP.
•
•
Connection of multifunction valve:
install the multifunction valve with the
heater on the inlet of the water heater.
In order to avoid leakage when
connecting the pipelines, the rubber
seal gaskets provided with the heater
must be added at the end of the threads.
Ensure leak proof joints.
Multi outlet connection
• lf the users want to install a multi-way supply system, refer to the method shown in Fig.4
for connection of the pipelines.
o
Tee.Joint
One-way safety valve
Water inlet valve
(Fig.4)
14


Methods of use
• First, open any one of the outlet valves at the outlet of the water heater, then,
open the inlet valve. The water heater gets filled with water. When water flows
out of the outlet pipe it implies that the geyser has been filled fully with and water,
the outlet valve can be closed.
Note: During normal operation, the inlet valve shall be always kept open.
• lnsert the supply plug into the supply socket, and switch ON.
adjust the temperatura controller suitably.
The HEATING indicator will light up.
• The temperatura controller will automatically control the temperature.
When the temperatura inside the heater has reached the set temperatura,
it will switch off automatically, when the water temperatura falls below
the set point the heater will be turned on automatically to restare the
heating. When the heater is switch ed off automatically, the heating indicator
will switch off.
•
•
•
•
•
•
The supply socket must be earthed reliably. The rated current of the
socket shall not be lower than 8.7A. The socket and plug shall be kept
dry to prevent electrical leakage.
The installation height of the supply socket shall not be lower than 1.8m .
The wall in which the electric water heater is installed shall be able to
bear the load more than two times of the heater fully filled with water
without distortion and cracks. Otherwise, other strengthening measures
shall be adopted.

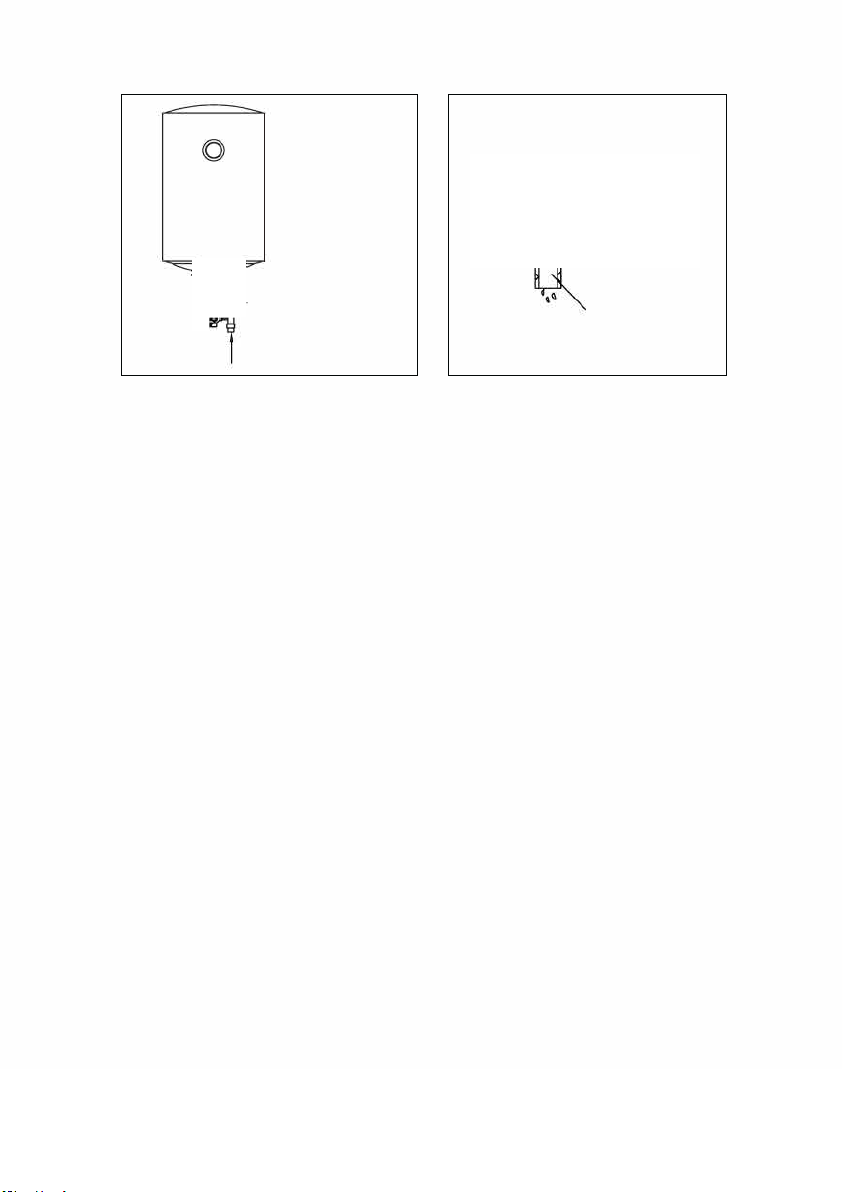

The multifunction valve attached with the heater must be installed at the
cold water inlet of this heater (see Fig.5).
When using the heater far the first time (or the first use after
maintenance), the heater cannot be switched on until it has been fully
filled with water. When filling the water, at least one of the outlet valves at
the outlet of the heater must be opened to exhaust the air. This valve can
be closed after the heater has been fully filled with water.
This appliance is not intended for use by persons (including children)
with reduced physical, sensory or mental capabilities or lack of experience
and knowledge, unless they have been given training or instructions
concerning use of the appliance by a person responsible far their safety.
Cautions
15


j
  
•
During heating, there may be drops of water dripping from the pressure release
hole of the multifunction valve. This is a normal phenomenon. lf there is a large
amount of water leak, please contact customer care center for repair. This
pressure release hole shall, under no circumstances, be blocked; otherwise, the
heater may be damaged, even resulting in accidents.
The drainage pipe connected to the pressure release hole must be kept sloping
downwards.
°
Since the water temperature inside the heater can reach up to 75ºC, the hot water
must not be exposed to human bodies when it is initially used. Adjust the water
temperature to a suitable temperature to avoid scalding.
Unscrew the thread screw on the multifunction safety valve, and lif t the drain handle
upwards (See Fig. 6) to drain the water from the inner tank.
lf the flexible supply cord is damaged, the special supply cord provided by the
manufacturer must be selected, and replaced by the professional maintenance
personnel.
lf any parts and components of this electric water heater are damaged , please
contact customer service center far repair.
•
•
•
•
(Fig.5) (Fig.6)
16

1.
2.
3.
Maintenance
Check the power supply plug and socket frequently to make sure that
they have good, reliable contact and are well grounded without
overheating phenomenon.
lf the heater is not used for a long time, especially in the regions with low
atmospheric temperature (lower than 0ºC), the water inside the
heater shall be drained away. This will prevent the damage to the heater
due to water freezing in the inner container, (Refer Cautions in this
manual for the method to drain away the water from the inner container).
In order to ensure that the water heater operates efficiently for long time, it is
recommended to clean the inner container and the deposits on the electrical
heating components periodically.
Failures and treatment
Reasons
Failures of the temperature
controller.
Solutions
Contact the customer care
center.
1. Wait for restoration of water
supply.
2. Use the heater when
the water pressu re is
appropriate.
3.Open the inlet valve of
1. The water supply is cut off.
2. The water pressure is too
low.
3. The inlet valve of water
supply is not open. water supply.
Failures
The heating indicator light
is off.
Water not flowing out of the
hot water outlet.
The water temperature is
too high.
Water leakage.
Failure of the temperature
control system.
Problem of the seal at pipe
joints.
Contact the customer care
center
Contact the customer care
center
18
4. It is mandatory to examine the magnesium anode every six months or less. If
the anode has been consumed, please replace with a new material.
5. Please note that the thermostat can not be resued atter disassembly.
17
