SMART PLUS
TERMO ELÉCTRICO | ELECTRIC WATER HEATER | CHAUFFE-EAU ÉLECTRIQUE
AQUECEDOR ELÉTRICO DE ÁGUA | SCALDABAGNO ELETTRICO
HTW-TV-030SMPLUS |HTW-TV-050SMPLUS
HTW-TV-080SMPLUS |HTW-TV-100SMPLUS

MANUAL DE USUARIO
E INSTALACIÓN
ESPAÑOL
TERMO ELÉCTRICO
SMART PLUS
HTW-TV-030SMPLUS |HTW-TV-050SMPLUS
HTW-TV-080SMPLUS |HTW-TV-100SMPLUS

Aviso especial
Características de funcionamiento
Especificaciones
Antes de instalar este calentador de agua, verifique y confirme que la conexión a
tierra en el enchufe de suministro esté conectada a tierra de manera segura. De
lo contrario, el calentador de agua no debe instalarse ni usarse.
No utilice placas de extensión.
La instalación y el uso incorrectos del calentador de agua pueden provocar
lesiones graves y pérdida de propiedad.
Control completamente automático: adición automática de agua fría,
calentamiento automático.
Protección de seguridad cuádruple: múltiples dispositivos de protección de
seguridad, como protección de calentamiento en seco, temperatura adicional,
protección de alta presión hidráulica, protección antioxidante, etc., totalmente
seguros.
Tanque interior esmaltado: fabricado mediante una técnica avanzada de
esmaltado. Es antioxidante, resistente a la corrosión, resistente a las
incrustaciones, a prueba de fugas, con una larga vida útil.
Elemento calefactor diseñado con baja carga térmica: seguro, para una vida
más larga.
PUF grueso para un aislamiento térmico eficiente y ahorro de energía.
Controlador de temperatura: control de temperatura preciso y fiable.
Rango ajustable de temperatura del agua de 30 a 75 °C.
Simple y fácil de usar.
Volumen del tanque
de agua (litros)
Potencia nominal
Voltaje nominal
Presión de agua
nominal
Temperatura máx.
del agua
30 50 80 100
2kW
220V~240V / 50-60Hz
0.75MPa
75° C
TERMO ELÉCTRICO
SMART PLUS
1

(Fig.1)

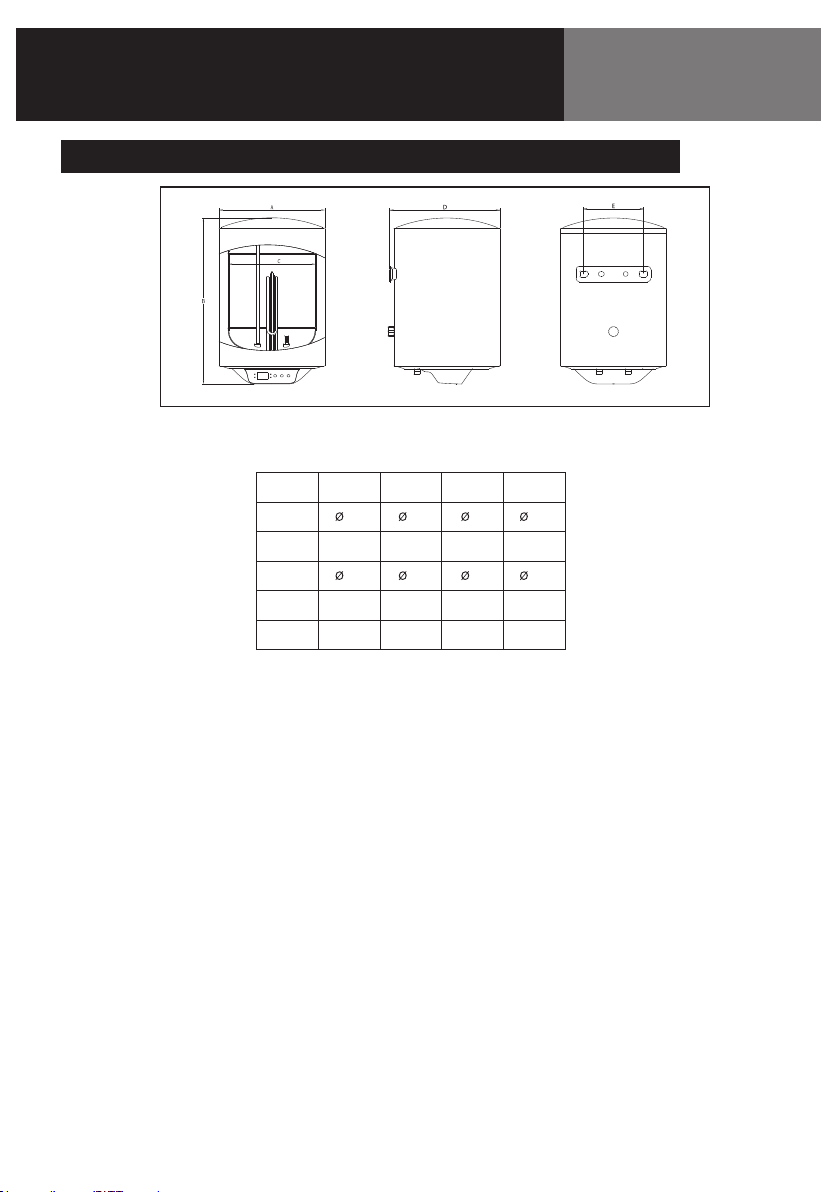

Dimensiones del producto para la instalación (modelos verticales)
Nota: Todas las dimensiones están en mm, E: distancia de centro a centro.
A
B
C
D
E
350
655
300
365
205
30L
390
778
340
405
205
50L
460
848
410
475
205
80L
460
1003
410
475
205
100L
TERMO ELÉCTRICO
SMART PLUS
2

Métodos de instalación
Nota: Asegúrese de utilizar los accesorios proporcionados junto con el producto
para instalar este calentador de agua. El calentador no se puede colgar del
soporte hasta que se haya confirmado que es firme. De lo contrario, el calefactor
podría caerse de la pared y provocar daños en el aparato, incluso accidentes
graves. Al determinar la ubicación de los orificios de los pernos, debe asegurarse
de que haya un espacio libre no inferior a 0,2 m en el lado derecho del calentador.
Esto puede ser necesario durante el mantenimiento del calentador.
Este calentador de agua se instalará en una pared sólida. Si la resistencia
de la pared no puede soportar la carga equivalente al doble del peso total
del calentador lleno completamente con agua, entonces es necesario
instalar un soporte especial.

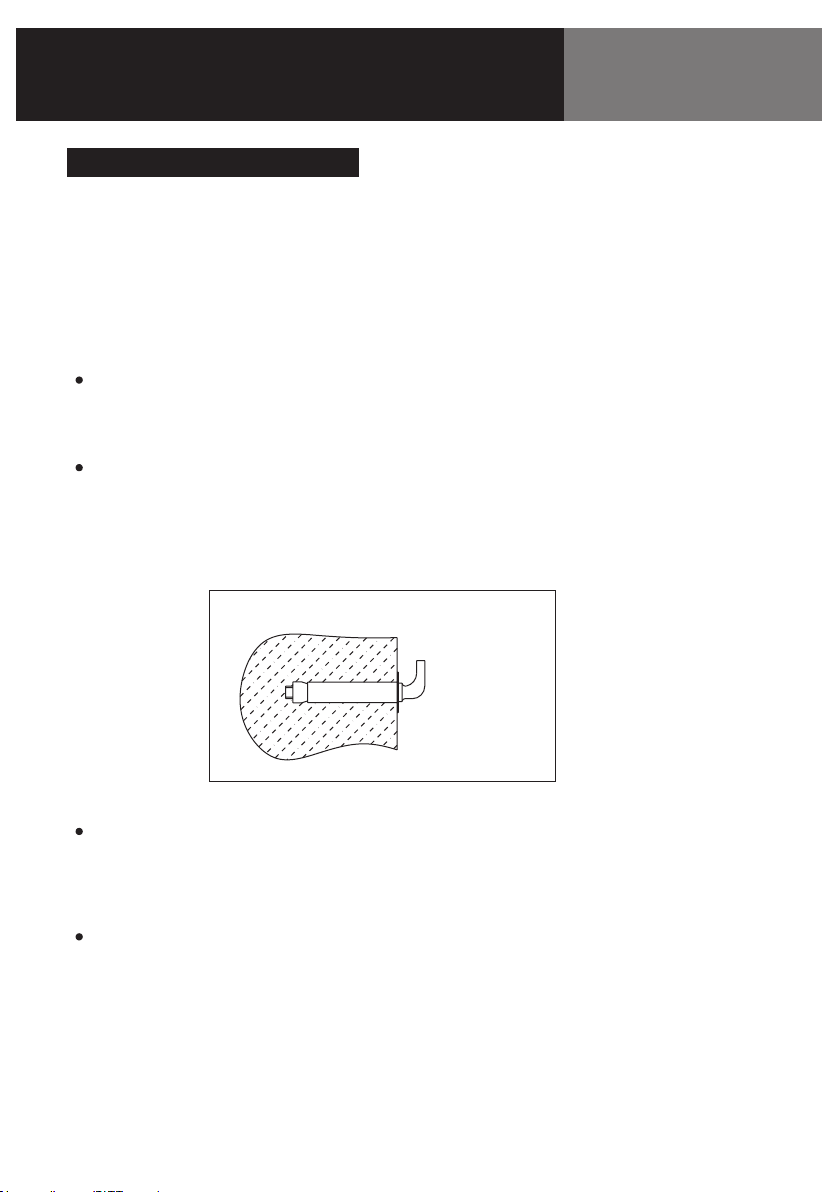

Después de seleccionar una ubicación adecuada, determine las posiciones
de los dos orificios utilizados para los pernos de expansión con gancho
(200 mm). Haga dos orificios en la pared con la profundidad y el tamaño
correspondientes que coincidan con los pernos de expansión adjuntos con
el calentador, inserte el perno, gire el gancho hacia arriba, apriete las
tuercas para fijar firmemente y luego cuelgue el calentador de agua en él
(ver Fig.3 .).
Instale la toma de corriente en la pared. La toma de alimentación debe ser
de 3 pines, monofásica, 230V / 16A. Se recomienda colocar la toma en el
lado derecho encima del calentador. La altura del enchufe al suelo no debe
ser inferior a 1,8 m (consulte la figura 4).
Si el baño es demasiado pequeño, el calentador se puede instalar en otro
lugar. Sin embargo, para reducir las pérdidas de calor de la tubería, la
posición de instalación del calentador debe estar lo más cerca posible del
baño.
(Fig.3)
Perno de
expansión
(con gancho)
TERMO ELÉCTRICO
SMART PLUS
3

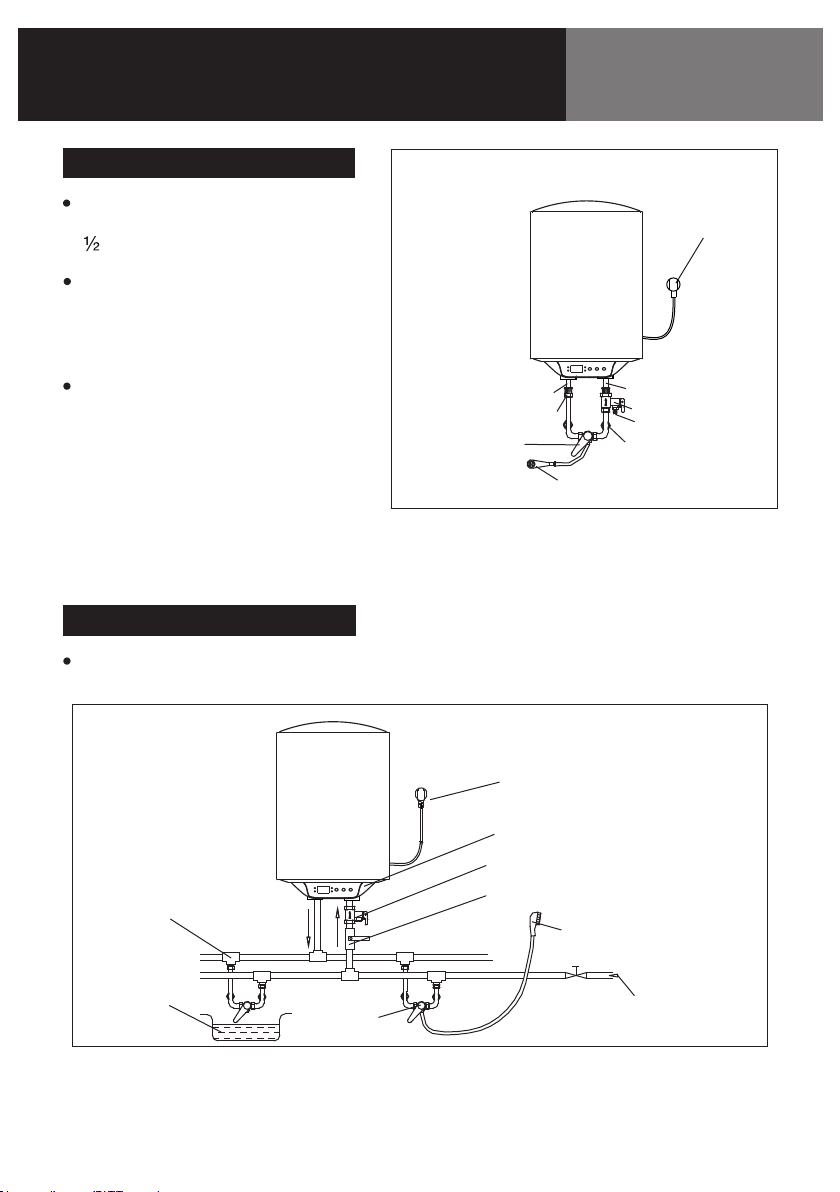

Conexión de tuberías
Conexión de múltiples salidas
La dimensión de la válvula
multifunción y la tubería de
entrada / salida es 1/2 ”BSP.
Conexión de la válvula
multifunción: instale la válvula
multifunción con el calentador
en la entrada del calentador de
agua.
Para evitar fugas al conectar
las tuberías, las juntas de
goma provistas con el
calentador deben agregarse al
final de las roscas. Asegurar
las juntas a prueba de fugas.
Entrada de agua fría
Cable de
alimentación
eléctrica
Valvula multifuncion
Salida de agua caliente
Tornillo para salida de
agua caliente
Manija de ajuste para
válvula mezcladora
Boquilla de ducha
Orificio de liberación
de presión
Tornillo articulado para
entrada de agua fría
(Fig.4)
CONEXIÓN TÍPICA DE SALIDA ÚNICA
Si los usuarios desean instalar un sistema de suministro de múltiples vías,
consulte el método que se muestra en la Fig.4 para la conexión de las tuberías.
Triple articulación
Piscina
Salida de
agua caliente Entrada de
agua fría
Válvula mezcladora
Cable de alimentación eléctrica
Calentador
Válvula multifunción
Válvula de ingreso de agua
Boquilla de ducha
Válvula de ingreso de agua
Tubería de agua
corriente (Fig.5)
TERMO ELÉCTRICO
SMART PLUS
4

1. Visualización:
①Una pantalla digital de dos dígitos muestra la temperatura establecida o la
temperatura real.
②Luz de función "Calefacción / Calentamiento": la luz roja está encendida
para la calefacción normal y parpadea bajo la calefacción anticongelante. La
luz verde está encendida cuando se mantiene caliente.
③Luz de función "Ánodo electrónico": La luz está siempre encendida cuando
la varilla electrónica de magnesio funciona normalmente y parpadea cuando
es anormal.
④Luz de función "wifi": se ilumina según la situación real. Si no está
conectado a la red durante mucho tiempo (30S), el icono de WIFI no se
ilumina.
2. Instrucciones de operación:
①"Botón "Encendido": presione brevemente esta tecla en el estado de
espera después de encender, el sistema se enciende inmediatamente con los
parámetros marcados previamente. Cuando la máquina esté encendida,
presione esta tecla y el sistema cambiará al modo de espera. Manténgalo
presionado durante 3 segundos cuando la energía esté encendida, se
transferirá al modo de red WiFi.

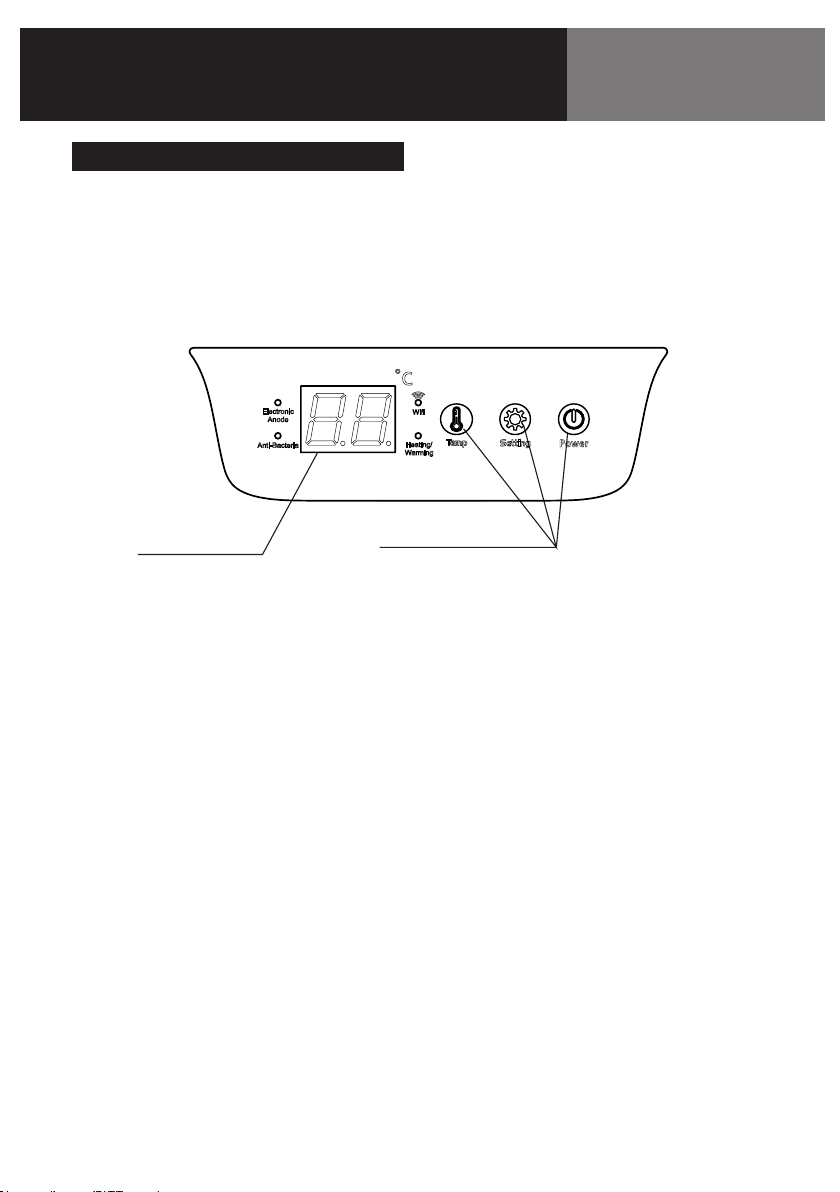

Ilustración del panel de control
Ventana de visualización Botones de pantalla táctil
TERMO ELÉCTRICO
SMART PLUS
5

②Botón "Temp": en el modo de calentamiento instantáneo, toque este botón
para aumentar la temperatura establecida. La temperatura aumentará 1°C
cada vez. Mantenga presionada la tecla para aumentar los datos rápidamente
(5 veces / S), el rango de temperatura abarca desde 30 °C a 75 °C (salta al
límite inferior cuando se ajusta por encima del límite superior).
③Botón "Configuración": al presionar este botón después de encender la
máquina, puede elegir el modo de funcionamiento "Antibacterias" o
"Calentamiento instantáneo".
3. Características:
①Calentamiento instantáneo: en este modo de trabajo, después de calentar al
valor de temperatura establecido, se transferirá al estado de calentamiento, y
cuando la temperatura actual del agua descienda al valor de 8 °C por debajo del
valor establecido [temperatura establecida -8 °C], comenzará a calentar a la
temperatura establecida nuevamente y continuará el ciclo.
②Antibacterias: en este modo (la temperatura no es ajustable), el sistema entrará
en el estado de conservación del calor después de calentar a 80 °C y volverá al
calentamiento instantáneo después de 30 minutos de conservación del calor.
③Antiescarcha: en modo de espera, cuando la temperatura del agua en el
tanque interior es inferior a 5 °C, la función de calentamiento anticongelante se
activará y la luz de la función "Calefacción / preservación del calor" parpadeará a
1Hz, y la calefacción se detendrá cuando se caliente a 10 °C y esté en espera; si la
máquina está encendida, el sistema se calentaría en modo normal.
④Tiempo: establezca la hora del agua de la cita a través de la aplicación, y el
calentador de agua se calentará al valor establecido antes de la hora de la cita.
⑤Modo inteligente: el sistema memoriza los hábitos de consumo de agua de tres
días del usuario y ajusta automáticamente la temperatura establecida.
⑥Fallo y protección: cuando hay un fallo de calentamiento en seco, fallo de
sensor, fallo de sobrecalentamiento, la pantalla digital muestra el código de fallo
correspondiente, el calentador de agua eléctrico desconecta inmediatamente la
fuente de alimentación de los elementos de calefacción eléctrica, cualquier
operación de botón no es válida. Solo después de arreglar el fallo con la corriente
apagada, luego vuelva a encender la corriente, para abandonar la función de
protección contra fallos.
TERMO ELÉCTRICO
SMART PLUS
6

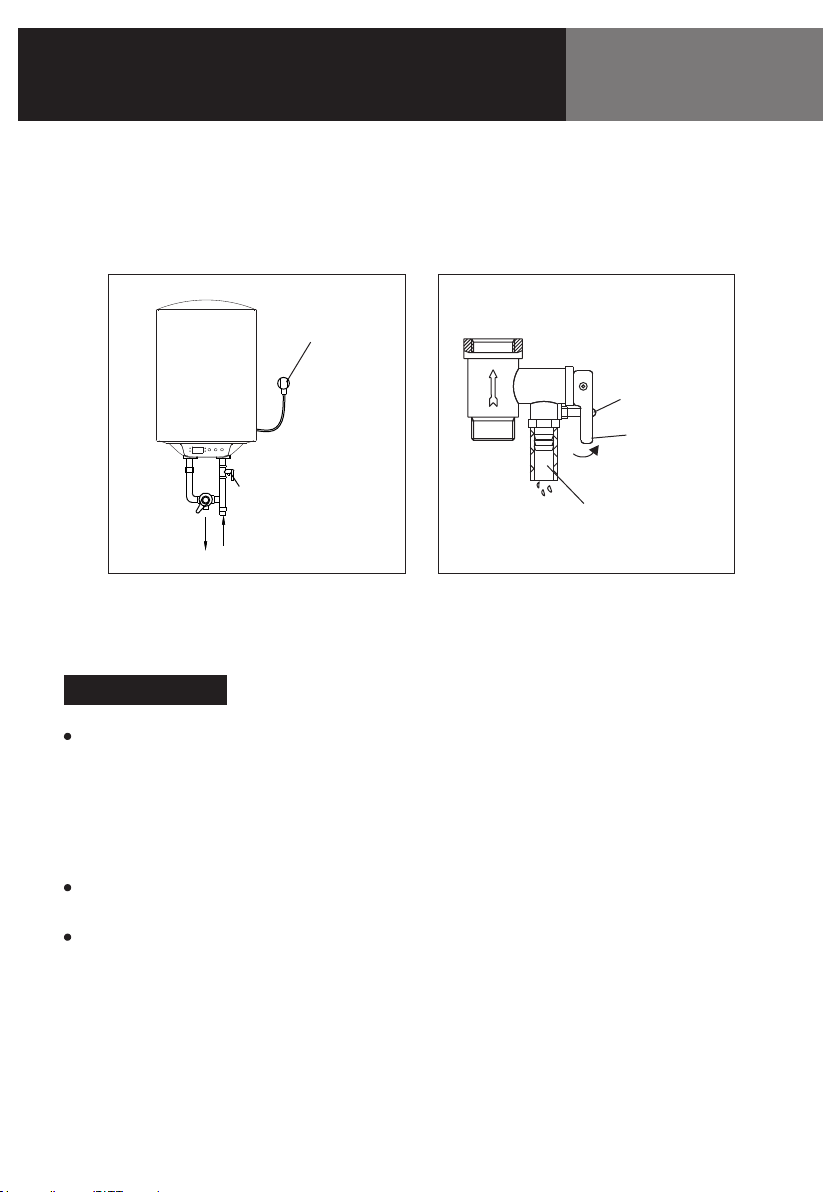

(Fig.6) (Fig.7)

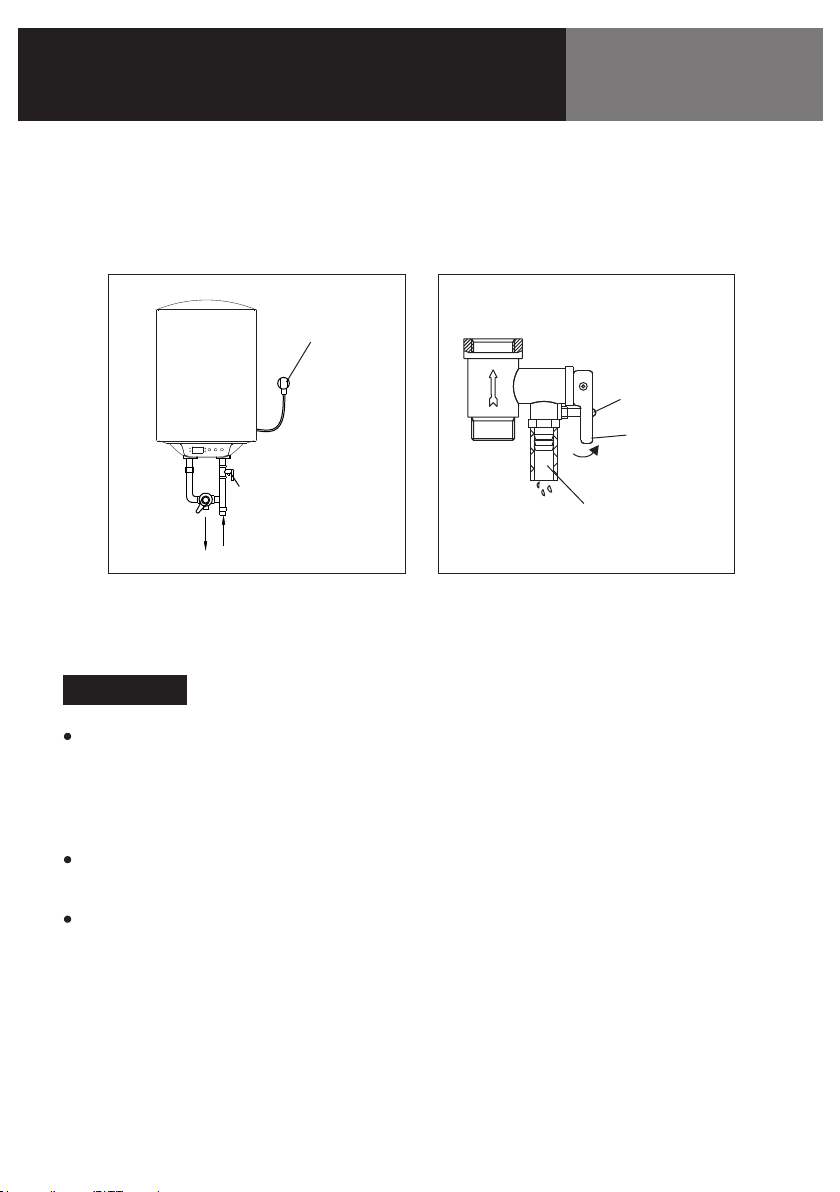

Precauciones
Durante el calentamiento, es posible que gotee agua por el orificio de
liberación de presión de la válvula multifunción. Este es un fenómeno normal.
Si hay una gran cantidad de fuga de agua, comuníquese con el centro de
atención al cliente para su reparación. Este orificio de liberación de presión no
debe, bajo ninguna circunstancia, bloquearse, de lo contrario, el calentador
puede dañarse, incluso pueden provocarse accidentes.
La tubería de drenaje conectada al orificio de liberación de presión debe
mantenerse inclinada hacia abajo.
Dado que la temperatura del agua dentro del calentador puede alcanzar hasta
75° C, el agua caliente no debe exponerse a los cuerpos humanos cuando se
utiliza inicialmente. Ajuste la temperatura del agua a una temperatura
adecuada para evitar quemaduras.
Cable de
alimentación
eléctrica
Válvula multifunción
Agua
caliente
Agua fría
Tornillo de rosca
Mango de
drenaje
orificio de liberación
de presión
TERMO ELÉCTRICO
SMART PLUS
7

Mantenimiento
Desatornille el tornillo de rosca en la válvula de seguridad multifunción y levante
la manija de drenaje hacia arriba (Ver Fig.7) para drenar el agua del tanque
interior.
Si el cable de alimentación está dañado, debe ser reemplazado por el
fabricante, su agente de servicio o una persona calificada para evitar peligros.
Este aparato no está diseñado para que lo utilicen personas (incluidos niños)
con capacidades físicas, sensoriales o mentales reducidas, o con falta de
experiencia y conocimiento, a menos que hayan sido supervisados o instruidos
sobre el uso del aparato por una persona responsable de su seguridad.
Verifique el enchufe y la fuente de alimentación con frecuencia para
asegurarse de que tengan un contacto bueno, seguro y que estén bien
conectados a tierra sin fenómenos de sobrecalentamiento.
Si el calentador no se utiliza durante un período prolongado, especialmente en
las regiones con baja temperatura atmosférica (inferior a 0 °C), se debe drenar
el agua del interior del calentador. Esto evitará que el calentador se dañe
debido a la congelación del agua en el recipiente interior (consulte las
Precauciones de este manual para conocer el método para drenar el agua del
recipiente interior).
Para garantizar que el calentador de agua funcione de manera eficiente
durante mucho tiempo, se recomienda limpiar el recipiente interior y los
depósitos en los componentes de calefacción eléctrica periódicamente.
1.
2.
3.
TERMO ELÉCTRICO
SMART PLUS
8

TERMO ELÉCTRICO
SMART PLUS
Fallos y tratamiento

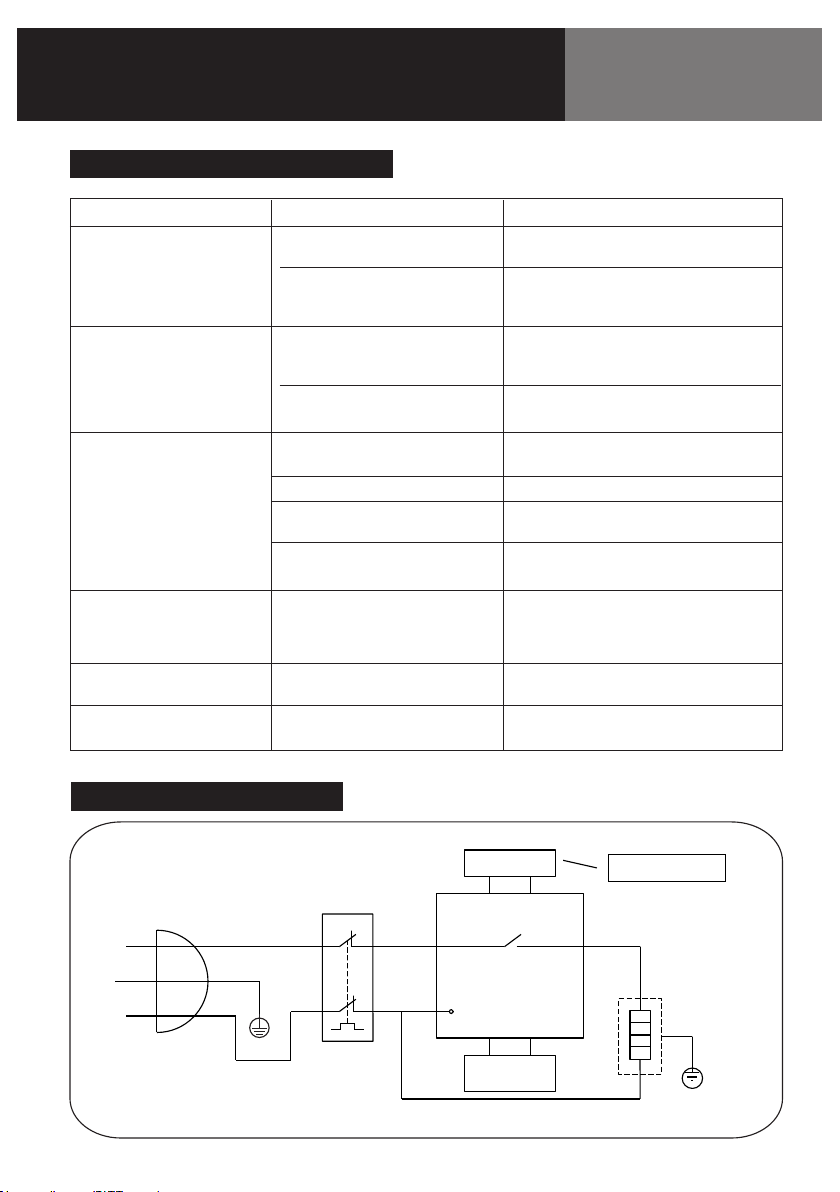

Diagrama de cableado
Fallos Razones Tratamiento
No sale agua por la salida
de agua caliente.
Obtención de agua fría en la
toma de corriente (la luz de la
pantalla digital está apagada)
Obtención de agua fría en la
toma de corriente (la luz de
la pantalla digital está
encendida)
La señal "E2" está encendida
La señal "E3" está encendida
La señal "E4" está encendida
Se cortó el suministro de agua o
la presión del agua es menor.
La tubería de entrada de agua no
está abierta o la válvula de fijación
de agua está defectuosa.
El suministro de electricidad está
cortado o el interruptor de en-
cendido está apagado.
Circuito eléctrico interno defectuoso
Temperatura del agua de
configuración más baja
Menor tiempo de calentamiento
Válvula mezcladora de agua
defectuosa
Circuito eléctrico interno defectuoso
El calentador de agua se
enciende sin llenar el agua. Se
produce un calentamiento en
seco.
Termostato averiado
Termostato averiado
Verifique el suministro de agua
Abra la tubería de entrada de agua o
cambie la válvula mezcladora de agua.
Verifique el circuito de suministro
eléctrico.
Póngase en contacto con el centro de
atención al cliente
Ajustar una temperatura de
calentamiento más alta
Continuar calentando
Cambiar la válvula mezcladora de agua
Póngase en contacto con el centro de
atención al cliente
Corte de suministro eléctrico, llenado de
agua del tanque lleno. Luego, vuelva a
conectar el suministro eléctrico.
Póngase en contacto con el centro de
atención al cliente
Póngase en contacto con el centro de
atención al cliente
Marrón
Amarillo / verde
Azul
16A
enchufe
Corte térmico
Operador
Wifi control
L-in L-out
Controlador
Sensor de
temperatura
2000W
Elemento de calefacción
(Fig.8)
L
E
NN
9

OWNER’S AND
INSTALLATION MANUAL
ENGLISH
ELECTRIC WATER HEATER
SMART PLUS
HTW-TV-030SMPLUS |HTW-TV-050SMPLUS
HTW-TV-080SMPLUS |HTW-TV-100SMPLUS

Special advise
Performance characteristics
Specifications
Before installing this water heater, check and confirm that the earthing on the
supply socket is reliably grounded. Otherwise, the water heater shall not be
installed and used.
Do not use extension boards.
Incorrect installation and use of the water heater may result in serious
injuries and loss of property.
Completely automatic control : automatic addition of cold water, automatic
heating.
Four-fold safety protection: multiple safety protection devices, such as dry heating
protection, extra-temperature, high hydraulic pressure protection, anti-rust
protection, etc. ,Safe and reliable.
Enameled inner contatank : manufactured by using advanced enameling
technique. It is anti rust, corrosion-proof, incrustation-resistant, leak-proof,
with long life.
Heating element designed with low thermal load : safe and reliable, for longer
life.
Thick PUF for efficient thermal insulation and energy saving.
Temperature controller : Accurate and reliable control of temperature.
Adjustable range of water temperature from 30 to 75°C.
Simple and easy to use.
Water tank
volume (Liters)
Rated power
Rated voltage
Rated water
pressure
Max water
temperature
30 50 80 100
2kW
220V~240V / 50-60Hz
0.75MPa
75° C
ELECTRIC
WATER HEATER
SMART PLUS
11

(Fig.1)
Product dimensions for installation (vertical models)
Note : All the dimensions are in mm, E: center to center distance.
A
B
C
D
E
350
655
300
365
205
30L
390
778
340
405
205
50L
460
848
410
475
205
80L
460
1003
410
475
205
100L
ELECTRIC
WATER HEATER
SMART PLUS
12

Methods of installation
Note : Please ensure to use the accessories provided along with the product to
install this water heater. The heater cannot be hung on the support until it
has been confirmed to be firm and reliable. Otherwise, the heater may
drop off from the wall, resulting in damage of the heater, even serious
accidents. When determining the location of the bolt holes, it shall be
ensured that there is a is a clearance not less than 0.2m on the right side
of the heater. This may be required during maintenance of the heater.
This water heater shall be installed on a solid wall. If the strength of the
wall cannot bear the load equal to two times of the total weight of the
heater flldl fully with water, it is then necessary to install a special support.
After selecting a proper location, determine the positions of the two holes
used for expansion bolts with hook (200mm). Make two holes in the wall
with the corresponding depth and size matching the expansion bolts
attached with the heater, insert the bolt, turn the hook upwards, tighten the
nuts to fix firmly, and then hang the water heater on it (see Fig.3.).
Install the supply socket on the wall. The supply socket should be 3 pins,
single phase,230V/16A.It is recommended to place the socket on the right
side above the heater. The height of the socket to the ground shall not be
less than 1.8m (see Fig.4).
If the bathroom is too small, the heater can be installed at another place.
However, in order to reduce the pipeline heat losses, the installation
position of the heater shall be as near as possible to the bathroom.
(Fig.3)
Expansion bolt
(with hook)
ELECTRIC
WATER HEATER
SMART PLUS
13

Connection of pipelines
Multi outlet connection
The dimension of multifunction
valve and the inlet /outlet pipe is
” BSP.
Connectionofmultifunctionvalve:
install the multifunction valve
with the heater on the inlet of the
water heater.
In order to avoid leakage when
connecting the pipelines，the
rubber seal gaskets provided
with the heater must be added at
the end of the threads. Ensure
leak proof joints.
Cold water inlet
Power supply cord
Multifunction valve
Hot water outlet
Screw for hot water outlet
Adjusting handle for
mixing Valve
Shower nozzle
Pressure release hole
Joint screw for
cold water inlet
(Fig.4)
TYPICAL SINGLE OUTLET CONNECTION
If the users want to install a multi-way supply system, refer to the method shown
in Fig.4 for connection of the pipelines.
Triple joint
Water pool
Hot water
outlet
Cold water
inlet
Mixing valve
Power supply cord
Heater
Multifunction valve
Water inlet valve
Shower nozzle
Water inlet valve
Running water pipe
(Fig.5)
ELECTRIC
WATER HEATER
SMART PLUS
14

1. Display:
①A two-digit digital screen displays the set temperature or actual temperature.
②"Heating/Warming" function light:
the red light is on for normal heating, and it flashes under antifreeze heating.
Green light is on when keeping warm.
③"Electronic Anode" function light: The light is always on when the electronic
magnesium rod is working normally, and it flashes when it is abnormal.
④"wifi" function light: it lights up according to the actual situation. If it is not
connected to the network for a long time (30S), the WIFI icon does not light
up.
2. Operation instruction:
①"Power" button: Shortly press this key in the standby state after power on,
the system is turned on immediately with the previous reserved parameters.
When the machine is on, press this key and the system will switch to standby.
Press and hold for 3 seconds when power is on, it would transfer to the WiFi
lllustration of Control Panel
Display Window Touch Screen Buttons
ELECTRIC
WATER HEATER
SMART PLUS
15

network mode.
②"Temp" button: under instant heating mode, tap this button to increase the
set temperature. The temperature would increase by 1°C each time. Long
press the key to increase the data rapidly (5 times/S), the temperature range
would be from 30°C to 75°C (it would jump to the lower limit when adjusted to
over the upper limit).
③"Setting" button: When pressing this button after turning on the machine, it
could choose "Anti-Bacteria" or "Instant heating" working mode.
3. Features:
①Instant heating: under this working mode, after heating to the set
temperature value, it will transfer to the warming state, and when the current
water temperature drops to the value of 8°C lower than the set value [set
temperature -8°C], it will start heating to the set temperature again, and keep
the cycle going.
②Anti Bacteria: under this mode (the temperature is not adjustable), the
system will enter the heat preservation state after heating to 80°C, and return
to instant heating after 30 minutes of heat preservation.
③Anti-frost: Under standby mode, when the temperature of the water in inner
tank is lower than 5°C, the anti-frost heating function will be activated, and the
“Heating/heat preservation” function light will flash at 1Hz, and the heating will
stop when heated to 10°C and standby; if the machine is on, the system would
heat in normal mode.
④Timing: set the appointment water time via APP, and the water heater would
heat to the set value before the appointment time.
⑤Smart Mode: The system would memorize the user's three-day water
consumption habits and automatically adjusts the set temperature.
⑥Failure and protection: When there are dry-heating failure, sensor failure,
over-heat failure, the digital screen displays the corresponding failure code,
the electric water heater would immediately disconnect the electric heating
elements power supply, any button operation is invalid. Only after fixing the
failure with power off, then turn on power again, can the fault protection
function be quit.
ELECTRIC
WATER HEATER
SMART PLUS
16

(Fig.6) (Fig.7)
Cautions
During heating, there may be drops of water dripping from the pressure release
hole of the multifunction valve. This is a normal phenomenon. If there is a large
amount of water leak, please contact customer care center for repair. This
pressure release hole shall, under no circumstances, be blocked otherwise, the
heater may be damaged, even resulting in accidents.
The drainage pipe connected to the pressure release hole must be kept sloping
downwards.
Since the water temperature inside the heater can reach up to 75°C, the hot
water must not be exposed to human bodies when it is initially used. Adjust the
water temperature to a suitable temperature to avoid scalding.
Power supply cord
Multifunction valve
Hot water Cold water
thread screw
drain handle
pressure release hole
ELECTRIC
WATER HEATER
SMART PLUS
17
