HumanTechnik lisa User manual

DBedienungsanleitung
Türklingelsender galvanisch
Seite 2
GB Operating Instructions
Doorbell transmitter galvanic
Page 8
FMode d’emploi
Emetteur galvanique de
sonnette de porte
Page 14
NL Gebruiksaanwijzing
Deurbelzender galvanisch
Pagina 20
IIstruzioni per l’uso
Trasmettitore galvanico
campanello di porta
Pagina 24
EInstrucciones de servicio
Emisor galvánico de timbre
de la puerta
Página 30
HUMANTECHNIK
lisa

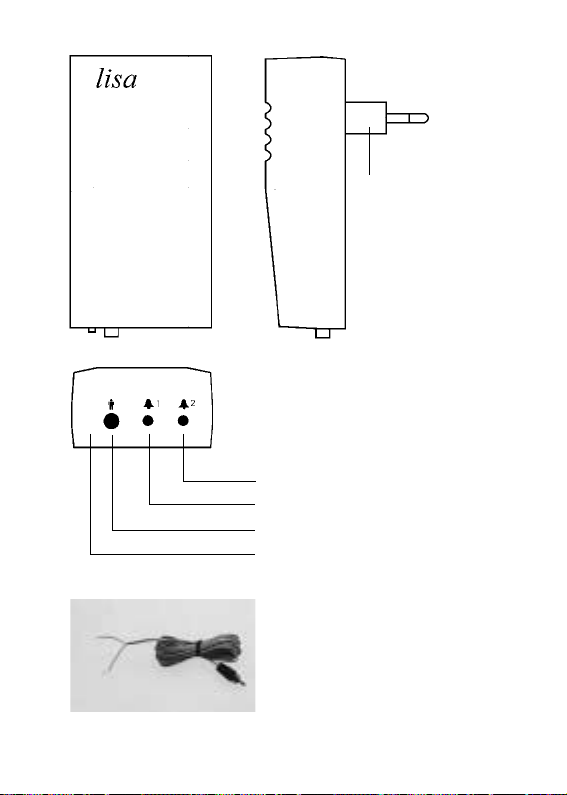

Deutsch - 2

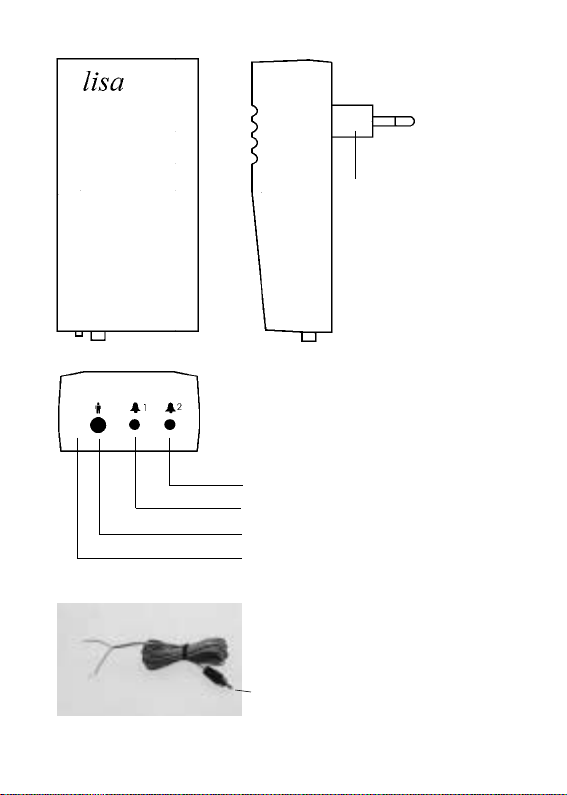

Anschluss-Buchse Tür 2
Anschluss-Buchse Tür 1
Personenruftaste
Kanalwahl-Schalter
Netzstecker
Türklingelkabel galvanisch
Bestell-Nr.:
A-2950-0 (Länge 5 Meter)
A-2951-0 (Länge 10 Meter)
Stecker zum Anschluss an den
Türklingelsender galvanisch

Deutsch - 3
Wir beglückwünschen Sie zum
Erwerb Ihres Türklingelsenders
galvanisch. Sie haben sich da-
bei für ein modernes und
zuverlässiges System entschie-
den.
Funktionsprinzip
Eine Signalanlage besteht aus
mindestens einem Sender und
einem Empfänger. Der Sender
nimmt die akustischen Signale
auf und wandelt diese in Funk-
impulse um. Diese Funkimpul-
se werden über die normale
Steckdose und das vorhandene
Stromnetz zum Empfänger
übertragen. Der Empfänger
wandelt die Funkimpulse in
Lichtsignale um.
Einstellen des richtigen Funk-
Kanals
Durch ein spezielles, digitales
Übertragungsverfahren ist das
fehlerfreie Erkennen der Funk-
signale gewährleistet. Dieses
Verfahren ermöglicht auch das
Einstellen von 10 unterschied-
lichen Funk-Kanälen. Ab Werk
sind alle lisa-Geräte auf Kanal 0
eingestellt. Nur wenn in einem
Haus mehrere Anlagen gleich-
zeitig betrieben werden, müs-
sen die Geräte aller Wohnun-
gen auf unterschiedliche Funk-
Kanäle eingestellt werden.
Gehen Sie bei der Kanal-
Einstellung wie folgt vor:
Drehen Sie den Drehschalter
auf der Unterseite des Gerätes
mit einem kleinen Schrauben-
dreher so lange, bis die Kerbe
auf der gewünschten Kanal-
Nummer steht.

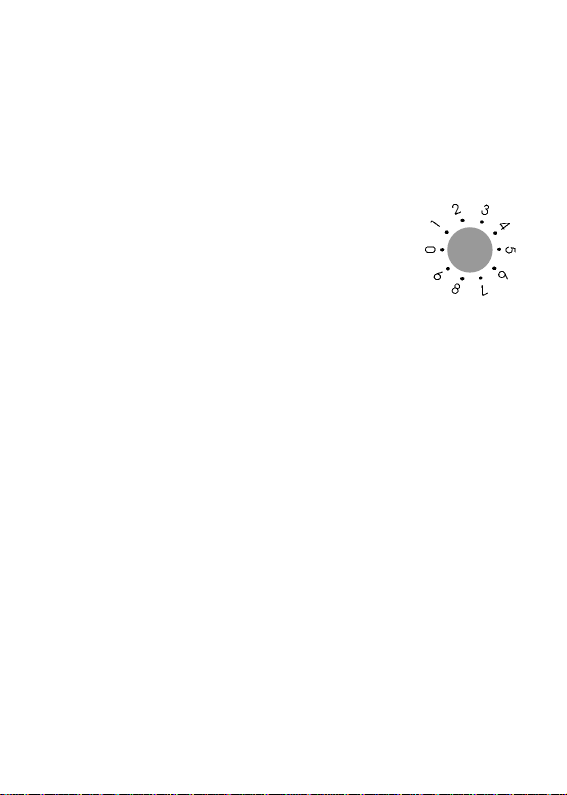

Beispiel:
eingestellte
Kanal-
Nummer 0
Personenruftaste
Durch Drücken der Personen-
ruftaste am Türklingelsender
wird bei jedem Empfänger eine
bestimmte Blitzfolge ausgelöst.
Somit können Personen in an-
deren Räumen gerufen wer-
den. Mit dieser Taste kann die
Funktion der Anlage auch ohne
Anschluss der entsprechenden
Zuleitungen überprüft werden.
Umschaltung der Blinkdauer
Ab Werk sind alle Geräte so
eingestellt, dass die Blinkdauer
jedes lisa-Empfängers 28 Se-
kunden beträgt. Sie haben
jedoch die Möglichkeit, diese
Zeit auf 8 Sekunden zu verkür-
zen.
➡

Deutsch - 4
Vorgehensweise
Sender aus der Steckdose zie-
hen und mit gedrückter Perso-
nenruftaste wieder einstecken.
Dadurch wird die Blinkdauer
auf 8 Sekunden eingestellt.
Wollen Sie die 28 Sekunden
Blitzdauer wieder einstellen,
Sender einfach aus der Steck-
dose ziehen und wieder (jetzt
ohne Betätigung der Personen-
ruftaste) in die Wandsteckdose
einstecken.
Anschluss an Türklingel/
Gong
Türklingelsender in die Wand-
steckdose einstecken. Stecker
des Anschlusskabels in die
Buchse des Senders einstek-
ken. Verlegen Sie die dünnen
Kabel zu der jeweiligen Türklin-
gel/Gong. Schliessen Sie je-
weils die beiden Drähte an die
Schraubkontakte der Türklingel
an.
Achtung: Die Ansteuerung ist
nur für den Anschluss von Nie-
derspannungs-Klingelanlagen
geeignet. Niemals das dünne
Kabel an die 230 V Netzspan-
nung anschliessen! Das be-
deutet für Sie Lebensgefahr
und zerstört den Sender!
Die Eingangs-Spannung muss
mindestens 3 Volt betragen
und darf max. 15 Volt nicht
überschreiten! Es kann Gleich-
oder Wechselspannung ange-
schlossen werden. Beim
Drücken der entsprechenden
Klingeltasten Ihrer Wohnung
blinken alle Empfänger mit der
entsprechenden Blitzfolge. Tür
I und Tür II können am Empfän-
ger unterschieden werden.
Hinweis: Für den Anschluss an
2 Türklingeln werden 2 An-
schlusskabel benötigt.
Anschluss einer
Gegensprechanlage
Kann Ihre Sprechanlage 2 un-
terschiedliche Türsignale (z.B.
Wohnungstür und äussere Ein-
gangstür) unterscheiden, kön-
nen die 2 Türsignale mit 2 An-
steuerkabeln an den Türklin-
gelsender weitergeleitet wer-
den. Wichtig ist die richtige
Belegung der Anschlussdrähte
an der Gegensprechanlage.
Zum richtigen Anschluss emp-
fehlen wir einen Elektriker zu
Rate zu ziehen. Ansonsten sind
die Anschlussrichtlinien unter
dem vorhergehenden Abschnitt
zu beachten.
Fehler-Ursachen:
1. Zu kurz auf die Klingeltaste
gedrückt = länger drücken.
2. Gleichstrom-Klingel vorhan-
den = Kabelanschluss wech-
seln (Drähte vertauschen!).

Deutsch - 5
3. Klingelspannung zu niedrig =
wenden Sie sich an eine
Elektrofirma oder tauschen
Sie Ihre Türklingel/Gong aus.
(Oder Türklingelsender akus-
tisch verwenden.)
Wichtige Hinweise
Sämtliche eingesteckten lisa-
Geräte haben eine geringe
Leistungsaufnahme. Diese
führt zu einer geringfügigen
Erwärmung der Gehäuse. Eine
solche Erwärmung der Gehäu-
se ist ganz normal und beein-
trächtigt die Funktion der lisa-
Geräte in keiner Weise.
lisa-Signalanlagen weisen eine
hohe Betriebssicherheit auf.
Sollten trotz sachgerechter
Montage und Bedienung Stö-
rungen auftreten, setzen Sie
sich bitte mit Ihrem Fachhänd-
ler in Verbindung oder wenden
Sie sich direkt an den
Hersteller.
Durch Über- und Unterspan-
nungsspitzen (z.B. bei Gewit-
ter) kann es zu Aussetzern des
in jedem lisa-Gerät eingebauten
Controllers kommen, so dass
die lisa-Anlage dadurch even-
tuell nicht funktionsfähig ist. In
diesem Fall ist leicht Abhilfe zu
schaffen: einfach Geräte aus
der Steckdose ziehen, kurz
warten und wieder einstecken.
Bei starkem Gewitter (Blitz
und Donner) vorsichtshalber
alle lisa-Geräte aus der
Steckdose ziehen.
Durch Einsatz von Halogen-
Lampen oder stark störenden
Stromverbrauchern (z.B. Mikro-
wellenherd) kann es in selte-
nen Fällen ebenfalls zu Störun-
gen der lisa-Signalübertragung
kommen. Der Einsatz von Ent-
störzwischensteckern bzw.
Phasenkopplern ist dann rat-
sam. Bitte wenden Sie sich
dabei an Ihren Fachhändler.
Wartung und Pflege
Alle lisa-Geräte sind wartungs-
frei. Bei Verschmutzung sollten
Sie die Geräte gelegentlich mit
einem weichen, angefeuchte-
ten Tuch reinigen (Achtung:
Geräte vor Reinigung ausstek-
ken!). Niemals Alkohol, Ver-
dünner oder andere organische
Stoffe verwenden.
Die lisa-Geräte sollten nicht
über längere Zeit direkter Son-
nenausstrahlung ausgesetzt
werden und darüber hinaus vor
grosser Hitze, extremer Staub-
einwirkung, Feuchtigkeit oder
starker mechanischer Erschüt-
terung geschützt werden.

Deutsch - 6
Garantie
Die Garantie-Leistung umfasst
die kostenlose Reparatur sowie
den kostenlosen Rückversand.
Vorraussetzung dafür ist ein
Rückversand in der Original-
verpackung. Werfen Sie also
die Originalverpackung nicht
weg! Die Garantie entfällt bei
Schäden, welche durch un-
sachgemässe Behandlung her-
beigeführt wurden und bei
Reparaturversuchen von nicht
autorisierten Personen (Zer-
störung des Gerätesiegels).
Garantie-Reparaturen werden
nur durchgeführt bei Einsen-
dung der ausgefüllten Garantie-
Karte des Fachhändlers bzw.
des Original- Garantiescheins
bei Direktbezug.
Entsorgung
Entsorgung von gebrauch-
ten elektrischen und elektroni-
schen Geräten (anzuwenden in
den Ländern der Europäischen
Union und anderen europäi-
schen Ländern mit einem sepa-
raten Sammelsystem für diese
Geräte).
Das Symbol auf dem Produkt
oder seiner Verpackung weist
darauf hin, dass dieses Produkt
nicht als normaler Haushalts-
abfall zu behandeln ist, sondern
an einer Annahmestelle für das
Recycling von elektrischen und
elektronischen Geräten abge-
geben werden muss. Durch
Ihren Beitrag zum korrekten
Entsorgen dieses Produkts
schützen Sie die Umwelt und
die Gesundheit Ihrer Mitmen-
schen. Umwelt und Gesund-
heit werden durch falsches
Entsorgen gefährdet.
Materialrecycling hilft, den
Verbrauch von Rohstoffen zu
verringern. Weitere Informatio-
nen über das Recycling dieses
Produkts erhalten Sie von Ihrer
Gemeinde, den kommunalen
Entsorgungsbetrieben oder
dem Geschäft, in dem Sie das
Produkt gekauft haben.

Deutsch - 7
Technische Daten
Stromversorgung 230 V, 50 Hz,
Leistungsaufnahme ca. 1 W
Eingangsspannung (Tür I, Tür II) 3-15 V AC/DC
Höhe: 121 mm
Breite: 65 mm
Tiefe: 35 mm
Gewicht: 200 g

English - 8

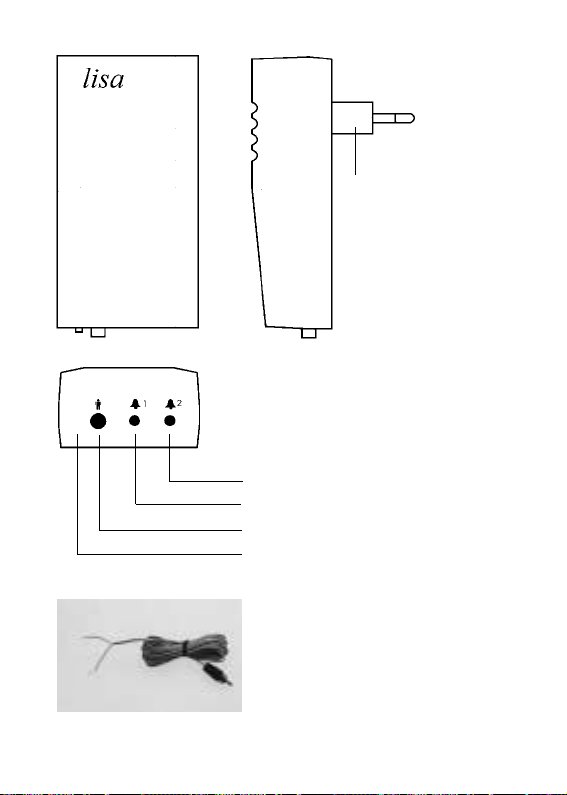

connection socket for door 2
connection socket for door 1
Pager button
Channel selector switch
230 V mains socket
Direct connection doorbell cable
Order number:
A-2950-0 (length 5 m)
A-2951-0 (length 10 m)
Plug to connection socket

English - 9
Congratulations on purchasing
the Doorbell Transmitter –
Galvanic. We hope it will give
you many years of reassuring
operation. Please read through
these operating instructions
carefully. They tell you how to
set up the system correctly
and explain all the system’s
features to you.
lisa system introduction
An alerting system requires at
least one transmitter and a
receiver. The transmitter captu-
res sound signals and trans-
forms them into digital signals
that are passed to a receiver by
the existing mains electricity
supply. The receiver then trans-
forms these digital signals into
light signals.
Channel selection
A digital transmission system
ensures the correct recognition
of each of the digital signals
from each transmitter. The
system has 10 different selec-
table channels, 0-9. The factory
setting for all lisa devices is
channel 0. Only where more
than one installation is required
in the same building will it be
necessary to select a different
channel for each system.
To select a channel, turn the
rotary switch on the underside
of the transmitter to the requi-
red channel number using a
small screwdriver.

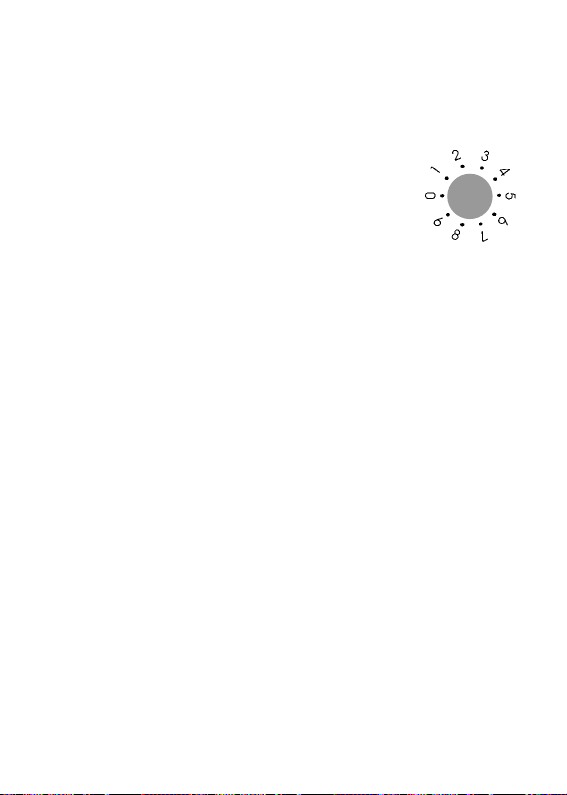

Example:
Set channel
number 0
Personal Call button
Pressing this button causes a
certain flash sequence on each
receiver. It is possible to call
people in other rooms this way.
This button also allows the lisa
system to be tested without
any connecting cables.
Duration of flashing signals
The factory setting for the
duration of the flash is 28
seconds for all lisa receivers.
However, you can reduce this
to 8 seconds if you wish.
➡

English - 10
To change the flash duration for
a particular transmitter, remove
the transmitter from the mains
socket and, while pressing in
the Personal Call button, plug
the transmitter back into the
socket. To switch back to 28
seconds remove the transmit-
ter from the socket and plug
back in again this time without
pressing the Personal Call but-
ton.
Doorbell connection
Plug the transmitter into a con-
venient mains socket. Plug the
2.5 mm jack plug of the door-
bell cable into the socket at the
underside of the transmitter.
Lay the cable to the bell push
or door chime. Connect both
wires to the screw contacts of
the bell push or door chime.
Warning
The Transmitter is only desi-
gned to work with low voltage
doorbells.
Do not connect the thin
doorbell cable to the mains
supply. This could be extre-
mely dangerous for the user
and may destroy the trans-
mitter.
The doorbell voltage must be
at least 3 Volts and must not
exceed 15 Volts. Both AC and
DC can be used.
Pressing your doorbell will now
cause each receiver to flash
with the corresponding number
of flashes.
A second doorbell may be con-
nected into the remaining door-
bell socket. The receiver will
flash differently for doorbell 1
and doorbell 2.
Installation to an intercom
system
If your intercom is capable of
differentiating between 2 diffe-
rent door chimes (e.g. the door
to your flat and the entrance
door to the building), you can
convey the 2 door chimes to
the transmitter using 2 connec-
tion cables. The correct assign-
ment of the connecting cables
to the intercom system is very
important. It is recommended
that you contact a qualified
electrician and take note of the
previous paragraph on connec-
ting doorbells.
Failure causes
- You did not press the doorbell
for long enough. Ring the bell
for longer.
- If your doorbell system uses
direct current voltage, you have
not connected the wires with
the correct polarity. Swap over
the wires.

English - 11
- The doorbell voltage of your
system is too low. Either con-
tact an electrician to have the
doorbell system converted or
use the Doorbell Transmitter -
Acoustic.
Important note
All lisa devices connected to
the mains supply have a low
power consumption which may
lead to the device feeling
warm. This is normal and does
not interfere with the normal
function of the devices.
These signalling systems have
a high operational safety.
Should any faults occur in spite
of proper installation and use,
please contact your dealer.
High and low voltage spikes
(e.g. during a thunderstorm)
can occur on the mains supply.
The lisa devices have an inte-
grated electronic controller
which may stop working after
these conditions. If this hap-
pens simply unplug each of the
devices and plug them in again.
As a precaution remove all
devices from their sockets
during a thunderstorm.
The use of halogen lamps of or
other equipment (e.g.
Microwave Ovens) may, in rare
cases, interfere with the lisa
signals. In these cases the use
of mains filters or suppressors
is advisable. Please ask your
dealer.
Maintenance and care
All lisa devices are maintenan-
ce free. To clean, remove from
their mains sockets and wipe
over with a moistened cloth.
Never use alcohol, thinner or
other organic materials.
lisa devices should not be
exposed to excessive direct
sunlight, heat, thick dust, humi-
dity or mechanical shock.

English - 12
Warranty
This warranty covers the repair
of the product and returning it
to you free of charge. It is
essential that you send in the
product in its original packa-
ging, so do not throw the pak-
kaging away.
The warranty does not apply to
damage caused by incorrect
handling or attempts to repair
the unit by people who are not
authorised to do so (destruc-
tion of the seal on the unit).
Repairs under warranty are
only carried out providing you
have filled in and returned the
enclosed warranty card from
the dealer.
Disposal
Disposal of used electric
and electronic units (applicable
in the countries of the Euro-
pean Union and other European
countries with a separate col-
lection system). The symbol on
the product or the packaging
indicates that this product is
not to be handled as ordinary
household waste but has to be
returned to a collecting point
for the recycling of electric and
electronic units. You protect
the environment and health of
your fellow men by the correct
disposal of this products.
Environment and health are
endangered by a faulty dispo-
sal. Material recycling helps to
reduce the consumption of raw
material. You will receive furt-
her information on the recyc-
ling of this product from your
local community, your commu-
nal disposal company or your
local dealer.

English - 13
Technical data
Power supply: 230 V, 50 Hz
Input voltage (door I and door II): 3–15 V AC/DC
Power consumption: approx. 1 W
Height: 121 mm
Width: 65 mm
Depth: 35 mm
Weight: 200 g

Français - 14
prise pour branchement porte II
prise pour branchement porte I
touche d’appel de personnes
sélecteur de canal
fiche secteur
Câble galvanique de sonnette
de porte (longueur 10 mètres)
fiche de branchement à l’émetteur
galvanique de sonnette de porte

Français - 15
Nous vous félicitons pour l’a-
chat de votre émetteur galvani-
que de sonnette de porte. Vous
avez, en l’achetant, opté pour
un système moderne et fiable.
Principe de fonctionnement
Un système de signalisation
est constitué d’au moins un
émetteur et d’un récepteur.
L’émetteur capte les signaux
acoustiques pour les convertir
en impulsions hertziennes.
Ces impulsions sont transmi-
ses au récepteur par l’intermé-
diaire d’une simple prise et du
réseau électrique existant. Le
récepteur transforme les impul-
sions en signaux lumineux.
Réglage du canal approprié
Un procédé de transmission
numérique garantit l'identifica-
tion correcte des signaux. Ce
procédé permet également de
programmer 10 canaux diffé-
rents. Départ usine, tous les
appareils lisa sont réglés sur le
canal 0. Ce n'est que dans le
cas où l'on utiliserait simulta-
nément dans un même immeu-
ble différentes installations qu'il
faudrait régler les appareils de
tous les appartements sur des
canaux différents.
Procédez au réglage du canal
de la manière suivante:
Tournez à l’aide d’un tournevis
le commutateur rotatif qui se
trouve sur la partie inférieure
de votre appareil jusqu’à ce
que l’encoche du commutateur
se trouve sur le numéro du
canal désiré.
Exemple:
sélecteur de
canal sur
position 0
Touche d’appel de personnes
En appuyant sur la touche d’ap-
pel de personnes de l’émetteur
de sonnette de porte, on
déclenche sur le récepteur une
série de flashs. Il est possible
d’appeler ainsi des personnes
se trouvant dans d’autres piè-
ces. Cette touche permet éga-
lement de tester le fonctionne-
ment du système lisa, même
sans effectuer les raccorde-
ments appropriés.
Modification de la durée des
signaux clignotants
Au départ usine, tous les
appareils sont réglés de maniè-
re à ce que la durée de cligno-
tement de chaque récepteur
lisa soit de 28 secondes. Vous
➡

Français - 16
avez toutefois la possibilité de
réduire cette durée à 8 secon-
des.
Manière de procéder
Retirer l’émetteur de la prise et
le réintroduire en appuyant sur
la touche d’appel de person-
nes. La durée de clignotement
est ramenée de ce fait à 8 se-
condes. Si vous voulez à nou-
veau remettre la durée de clig-
notement à 28 secondes, il suf-
fit de retirer l’émetteur de la
prise et de l’y réintroduire (cet-
te fois sans actionner la touche
d’appel de personnes).
Raccordement à une sonnet-
te ou un carillon
Introduire l’émetteur de son-
nette de porte dans la prise de
courant. Introduire la fiche du
câble galvanique de sonnette
de porte dans la prise de l’é-
metteur. Poser le câble jusqu’à
la sonnette ou au carillon.
Rac corder les deux fils aux con-
tacts vissés de la sonnette de
porte.
Attention: L’amorçage ne con-
vient qu’au branchement d’une
sonnerie de basse tension. Ne
jamais raccorder le câble fin
à une tension de secteur de
230 volts! Vous risqueriez de
mettre vos jours en danger
et de détériorer l’émetteur!
La tension à l’entrée doit être
de 3 volts minimum et ne doit
pas dépasser 15 volts maxi-
mum! On peut raccorder une
tension continue ou une ten-
sion alternative. En actionnant
le bouton de sonnette corres-
pondant de votre appartement,
tous les récepteurs se mettent
à clignoter avec la succession
de flashs correspondante.
Remarque: Si l’on prévoit de
raccorder 2 sonnettes de porte,
2 câbles de branchement se-
ront nécessaires. Sur le récep-
teur, on peut faire la distinction
entre la porte I et II.
Raccordement à un interphone
Si votre système d’interphone
permet de différencier les si-
gnaux de deux portes différen-
tes, (par exemple porte d’ap-
partement et porte d’entrée
extérieure), il est possible d’en-
voyer les deux signaux de
porte à l’émetteur de sonnette
de porte par l’intermédiaire des
deux câbles d’amorçage.
L’essentiel est de raccorder
correctement les fils à l’inter-
phone. Pour un raccordement
correct, nous vous conseillons
d’avoir recours aux services
d’un électricien. Reportez-vous
également aux consignes de
raccordement mentionnées au
paragraphe précédent.

Français - 17
Causes d’erreurs:
1. Actionnement trop rapide du
bouton de sonnette = ap-
puyer plus longtemps.
2. Présence d’une sonnerie en
courant continu = changer la
connexion des câbles (per-
muter les fils!).
3. Tension d’entrée de la son-
nette trop basse = adressez-
vous à un électricien ou rem-
placez votre carillon (ou utili-
sez un émetteur acoustique
de sonnette de porte).
Observations importantes
Tous les appareils lisa raccor-
dés au secteur ont un faible
wattage. Ceci provoque un
léger échauffement des boî-
tiers. Ceci est un phénomène
tout à fait normal et ne pertur-
be en rien le fonctionnement
des appareils lisa.
Les installations de signalisa-
tion lisa présentent une grande
sécurité de fonctionnement.
Si malgré un montage et un
maniement corrects des inci-
dents devaient se produire,
veuillez vous mettre en rapport
avec votre revendeur ou adres-
sez-vous directement au fabri-
cant.
Des baisses ou des hausses de
tension peuvent se produire
sur le réseau électrique (par
exemple lors d’un orage). Les
appareils lisa ont un contrôleur
électronique intégré. De ce fait,
à certains moments, ils pour-
raient ne plus être opérationnels.
Dans ce cas il existe une solu-
tion très simple: retirez les
appareils des prises de courant,
attendez quelques instants, et
rebranchez-les.
En cas d’orage retirez par
précaution vos appareils des
prises de courant.
De l’utilisation de lampes halo-
gènes ou d’autres appareils
(par exemple four à micro-
ondes), des interférences peu-
vent se produire, dans de rares
cas, sur les signaux émis par
les appareils lisa. L’emploi de
prises antiparasites ou de cou-
pleurs de phases est alors à
conseiller. Renseignez-vous à
ce sujet auprès de votre reven-
deur.
Soins et entretien
Tous les appareils de la gamme
lisa ne nécessitent aucun ent-
retien. En cas de salissure net-
toyez occasionnellement les
appareils avec un chiffon doux
et légèrement humide.
(Attention: débranchez-les
d’abord!) N’utilisez jamais d’al-
cool, de diluant ou d’autres pro-
duits organiques!

Français - 18
Evitez une exposition prolon-
gée et directe des appareils lisa
au soleil et surtout à la trop
grande chaleur, à trop de pous-
sière, d’humidité ou de trop
fortes vibrations mécaniques.
Garantie
La garantie comprend la répara-
tion gratuite y compris la réex-
pédition.
La seule condition est de ren-
voyer l’article dans son embal-
lage d’origine. Ne le jetez donc
pas! Cette garantie ne s’appli-
que pas pour des dommages
occasionnés par une mauvaise
manipulation ou encore des
tentatives de réparation faites
par des personnes n’ayant pas
notre agrément (endommage-
ment du cachet signalétique de
l’appareil).
Les réparations ne sont effec-
tuées sous garantie que si
vous joignez le bon de garantie
à l’appareil.
Gestion des déchets
Gestion des déchets élec-
triques et électroniques (dans
les pays de l’Union européenne
et dans les autres pays euro-
péens disposant d’un système
de collecte distinct pour cette
classe de déchets). Le symbole
sur le produit ou l’emballage
indique que ce produit ne doit
pas être jeté comme les
déchets ménagers ordinaires,
mais apporté à un point de col-
lecte pour le recyclage des
déchets électriques et électro-
niques. En respectant ces
règles pour votre équipement
usagé, vous apportez une con-
tribution importante à la protec-
tion de l’environnement et de
votre santé. Le non-respect de
ces règles pour votre équipe-
ment usagé constitue une
atteinte à l’environnement et
une menace pour votre santé.
Le recyclage des matériaux
contribue à réduire la quantité
de matières premières utili-
sées. Pour en savoir plus sur le
recyclage de ce produit, veuil-
lez contacter les autorités loca-
les compétentes, votre mairie
ou le magasin où vous avez
effectué votre achat.

Français - 19
Données techniques:
Tension d’alimentation 230 V, 50 Hz,
Puissance absorbée envir. 1 W
Tension d’entrée (porte I, porte II) 3-15 V AC/DC
Hauteur: 121 mm
Largeur: 65 mm
Profondeur: 35 mm
Poids: 200 g

Nederlands - 20
Deurbelaansluiting 2
Deurbelaansluiting 1
Personen oproep schakelaar
Kanaalkeuze-schakelaar
Netstekker
Deurbel kabel galvanisch
Stekker voor aansluiting op de
deurbelzender galvanisch
