Hunter 23781 User manual

Modelos TIPO 2Modelos TIPO 2Modelos TIPO 2
Formulario# 42609-02
20110112
©2011 Hunter Fan Co.
Para sus registros y en caso que
requiera hacer efectiva su garantía
Para referencia, también adjunte su recibo o una
copia de su recibo al manual.
__________________________________________
Nombre de modelo
__________________________________________
Modelo Nº
__________________________________________
Fecha de compra
__________________________________________
Lugar de compra
English Español
Manual de Installatión y Operatión

2
42609-02 • 01/12/11 • Hunter Fan Company
© 2011 Hunter Fan Company
Bienvenido
Su nuevo ventilador de techo Hunter® es una adición a su hogar u oficina que
proporcionará comodidad y rendimiento por muchos años. Este manual de
instalación y operación le proporciona instrucciones completas para instalar y
operar su ventilador.
Estamos orgullosos de nuestro trabajo. Apreciamos la oportunidad de
suministrarle el mejor ventilador de techo disponible en cualquier lugar
del mundo.
Antes de instalar su ventilador, para sus registros y ayuda con la garantía,
registre la información de la caja y la placa Hunter (ubicada en la parte
superior del alojamiento del motor del ventilador).
Precauciones y advertencias
• LEA DETENIDAMENTE TODO EL MANUAL ANTES DE COMENZAR LA
INSTALACIÓN. GUARDE ESTAS INSTRUCCIONES.
• Solamente use piezas de repuesto Hunter.
• Para reducir el riesgo de lesiones personales, conecte directamente el
ventilador a las estructuras de soporte de la construcción de acuerdo con
estas instrucciones, y use sólo la tornillería suministrada.
• Para evitar posibles choques eléctricos, antes de instalar su ventilador,
desconecte la alimentación apagando los interruptores automáticos que
alimentan a la caja de salida y al interruptor de pared asociado. Si no puede
bloquear los interruptores automáticos en la posición de apagado, asegure
firmemente una forma destacada de advertencia, como una etiqueta de
seguridad, en el tablero de servicio.
• Todo el cableado debe realizarse de acuerdo con los códigos eléctricos
locales y nacionales y con ANSI/NFPA 70. Si no está familiarizado con el
cableado, emplee un electricista calificado.
• Para reducir el riesgo de lesiones personales, no doble el sistema de fijación
de las aspas cuando instale, equilibre o limpie el ventilador. Jamás introduzca
objetos extraños entre las aspas del ventilador en rotación.
• Para reducir el riesgo de incendio, choque eléctrico, o daño al motor, no
use este ventilador con ningún dispositivo de estado sólido para control de
velocidad. Solamente use controles de velocidad Hunter.
• Este producto se ajusta a UL STD 507 y se certifica a STD C22.2 No.113
• Lávese las manos después de instalar el ventilador.
Tabla de contenido
Preparación del sitio del ventilador. . 3
1 • Preparándose . . . . . . . . . . . . . . . . . . . 6
2 • Instalación de la placa de techo. . 7
3 • Montaje del ventilador . . . . . . . . . . 8
4 • Suspensión y cableado del
ventilador...................... 9
5 • Instalación de la campana y del anillo
de la moldura de campana . . . . 10
6 • Montaje de las aspas . . . . . . . . . . . 11

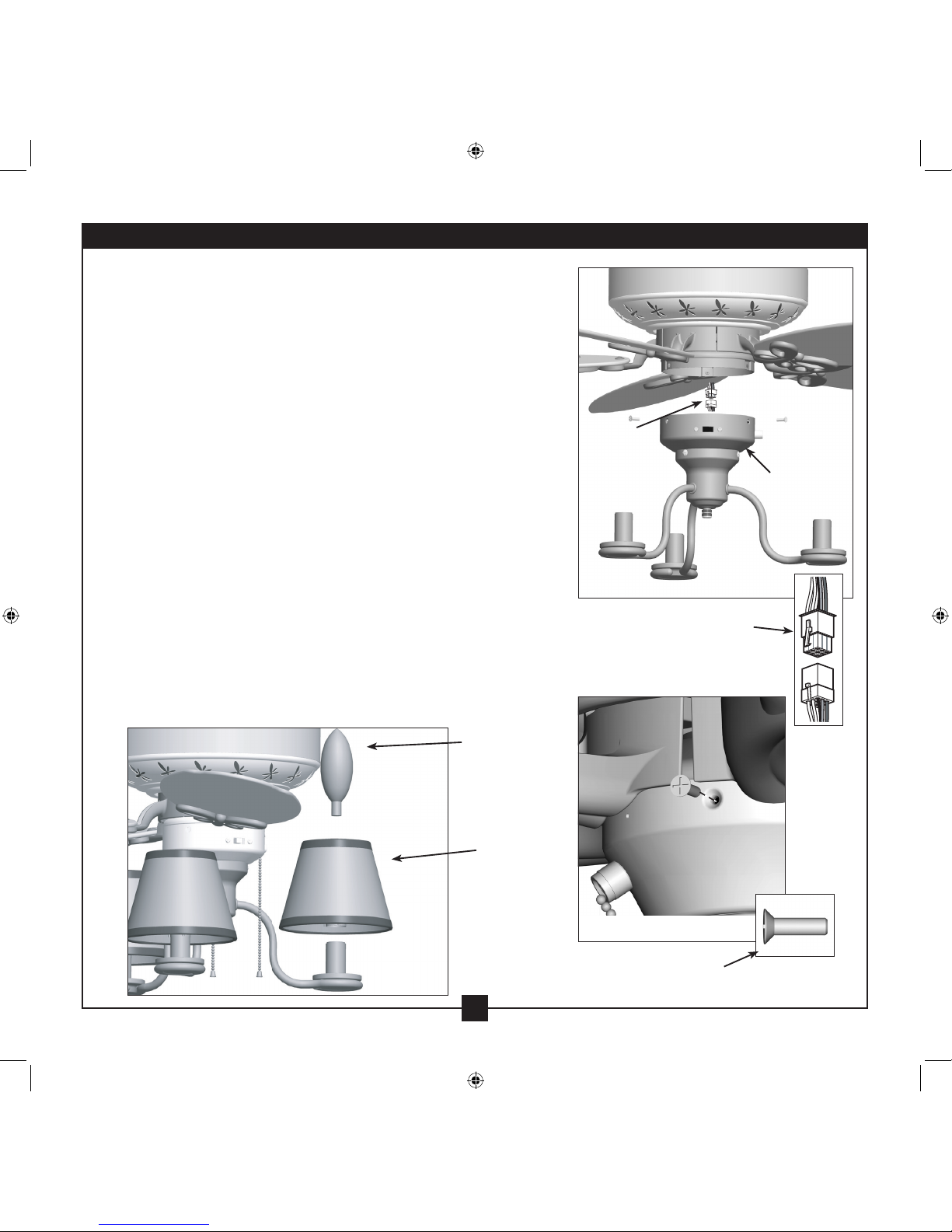

7 • Completando su instalación con
un artefacto de iluminación
o sin él . . . . . . . . . . . . . . . . . . . . . . . . 12

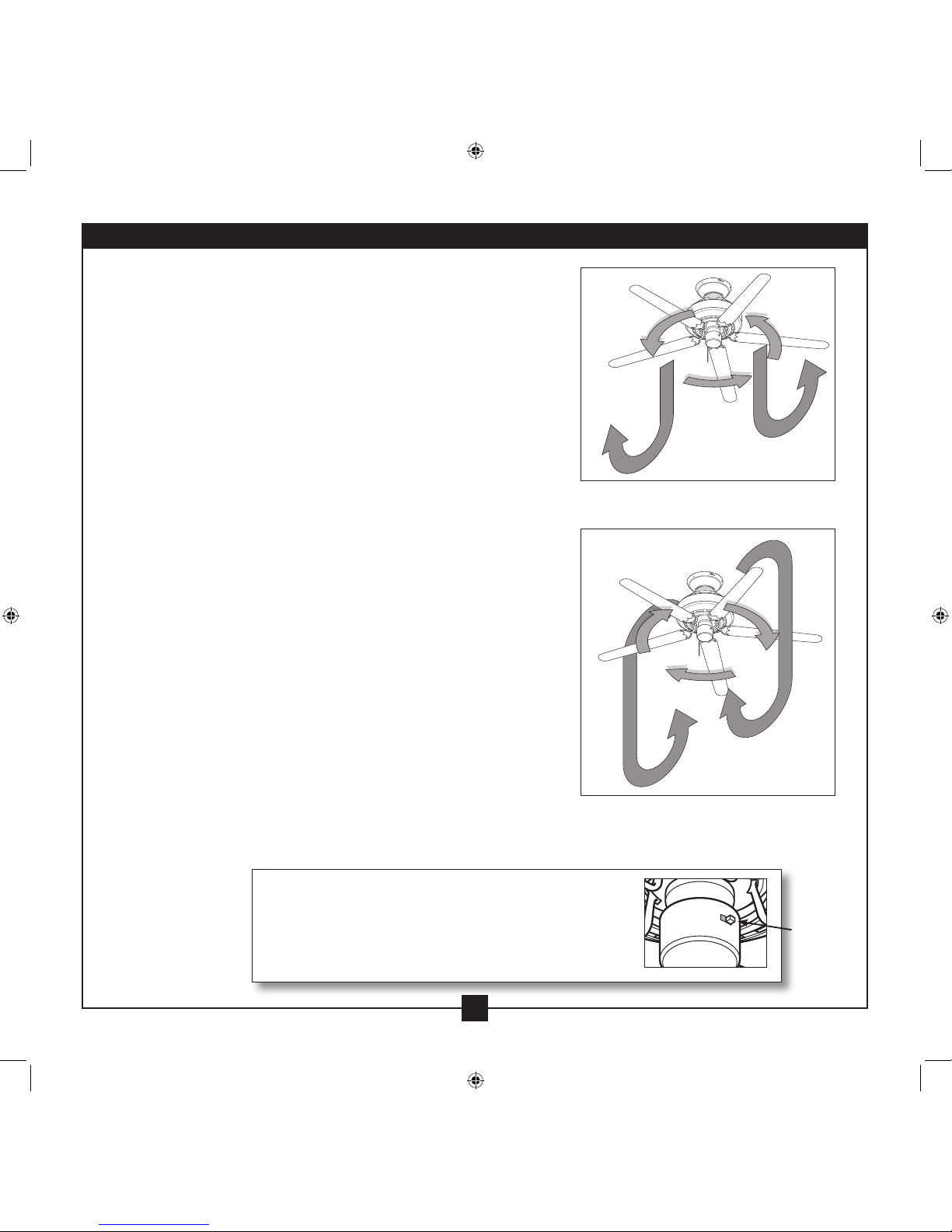

8 • Operación y limpieza de su
ventilador de techo. . . . . . . . . . . . 15
9 • Localización de fallas . . . . . . . . . . . 16

3
42609-02 • 01/12/11 • Hunter Fan Company

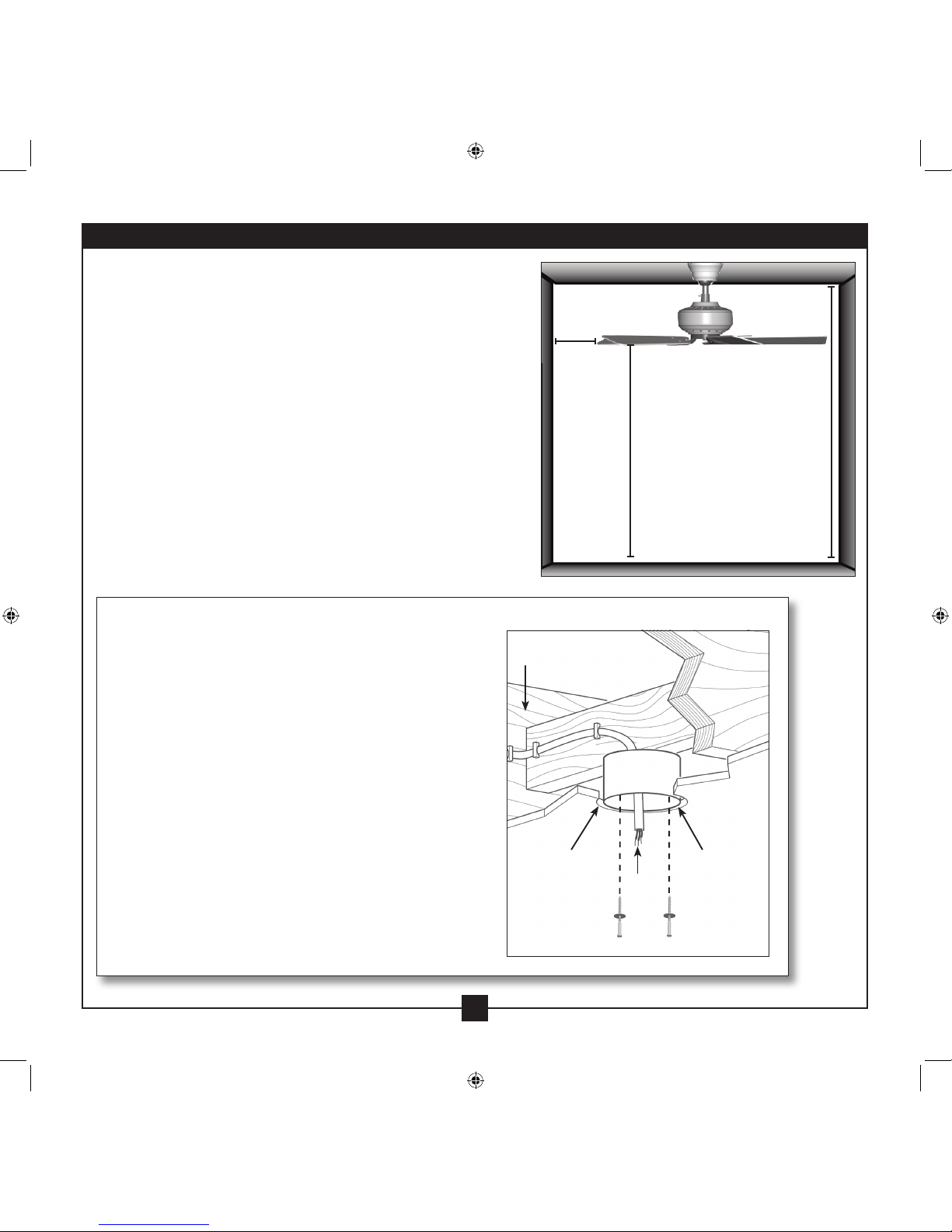

Paso 1 - Selección del sitio del ventilador
La adecuada ubicación y fi jación del ventilador a la estructura el
edificio son indispensables para obtener una operación segura y
confi able, una máxima eficiencia y un ahorro de energía.
Elija un sitio para el ventilador donde:
• Ningún objeto pueda entrar en contacto con las paletas en
rotación durante operación normal.
• Las paletas del ventilador estén por lo menos a 7 pies (2.10 m) por
encima del piso y el techo al menos a 8 pies (2.40 m) de altura.
• Las paletas del ventilador no tengan obstrucciones al fl ujo de aire
como paredes o postes a menos de 30” (75 cm) de las puntas de
las paletas.
• El ventilador esté directamente debajo de una viga o soporte de
apoyo que sostenga la caja de salida y todo el peso del ventilador.
Lista de comprobación para sitio de ventilador existente
Si desea usar un sitio de un ventilador existente, verifi que la siguiente lista de
comprobación para determinar si el sitio es aceptable y seguro para su nuevo
ventilador Hunter. Si no puede verifi car todos los ítems, prepare un nuevo sitio
para el ventilador como se describe en esta página.
Sistema de soporte del ventilador
• El ventilador se fi ja directamente a la estructura del edifi cio.
• El sistema de apoyo del ventilador soportará todo el peso del ventilador y el kit de
luz.
Agujero de techo
• El agujero de la caja de salida está directamente debajo de la viga del soporte de
apoyo.
Caja de salida
• La caja de salida es octagonal de 4” x 1-1/2” (o como se especifi que por el
fabricante del soporte de apoyo).
• La caja de salida está asegurada a la viga o al soporte de apoyo por tornillos para
madera y arandelas a través de los agujeros internos de la caja.
• Los agujeros externos de la caja de salida están alineados con la viga o el soporte
de apoyo.
• La parte inferior de la caja de salida está empotrada por lo menos 1/16” en el
techo.
Cableado
• El cable eléctrico está fi jado a la caja de salida por un conector aprobado.
• Seis pulgadas de los extremos de los alambres se extienden fuera de la caja de
salida.
Si el sitio del ventilador existente es adecuado, consulte el manual de su ventilador y
comience con 2 • Instalación de la placa de techo.
7 pies (2.10 m)
como mínimo
al piso
8 pies (2.40 m)
como mínimo de
altura del techo
30” (75
cm) desde
la pared u
obstrucción
más cercana
Sitio adecuado de ventilador existente
Sistema de soporte
del ventilador
Sistema de soporte
del ventilador Cableado
Caja de salida
Preparación del sitio del ventilador

4
42609-02 • 01/12/11 • Hunter Fan Company

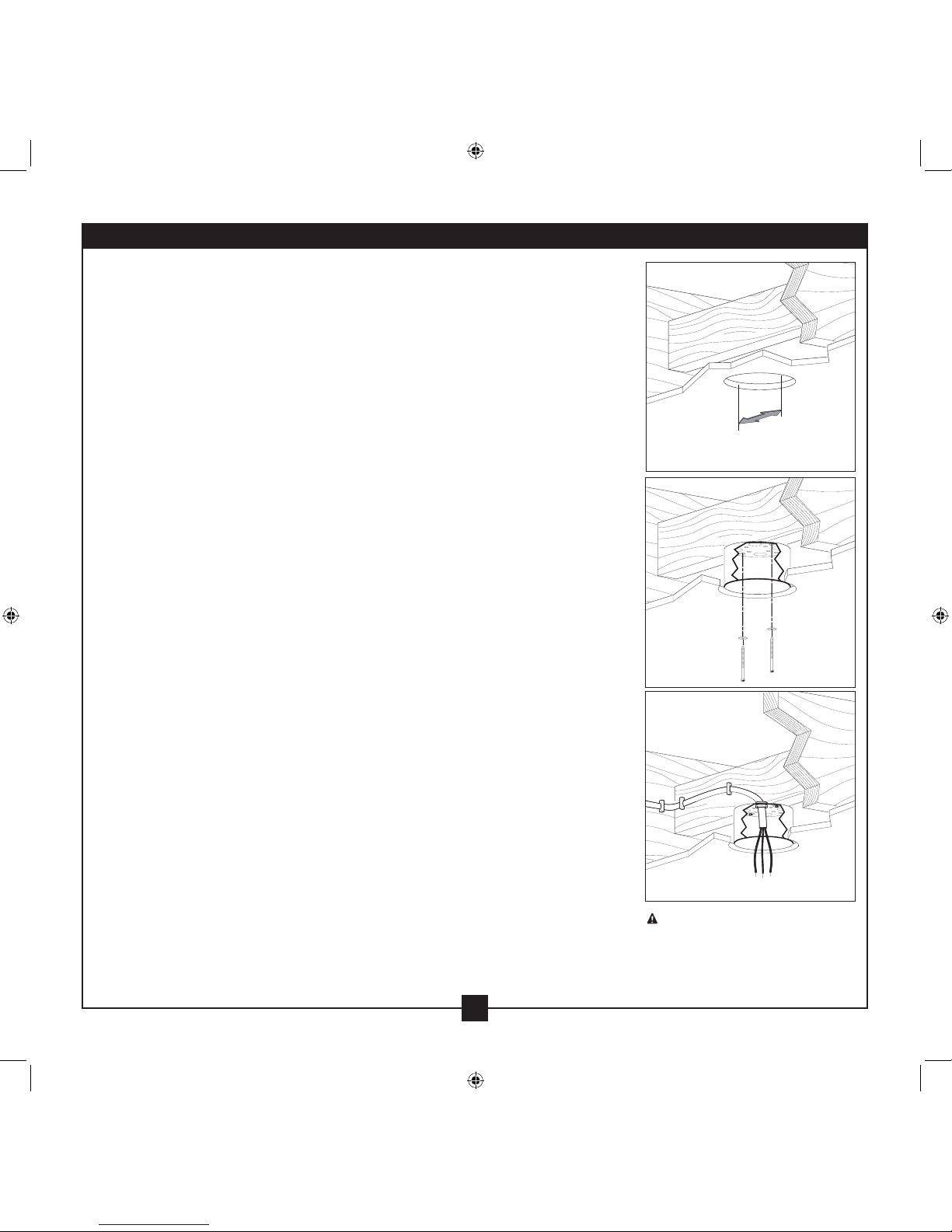

Preparación del sitio del ventilador (continuación)
Paso 2 - Corte del agujero de techo
2-1. Ubique el lugar para el agujero de techo directamente debajo de la viga o soporte
que sostendrá la caja de salida y el ventilador.
2-2. Corte un agujero de 4” de diámetro a través del panel de yeso del techo. El agujero
se usará para instalar el soporte de apoyo y la caja de salida.
Paso 3 - Instalación de un soporte de apoyo, si es necesario
Determine si hay una viga de techo directamente encima del agujero del techo. Si la
hay, determine si está ubicada de modo que le permita empotrar la caja de salida por
lo menos 1/16” en el techo. Si NO la hay, instale un soporte de apoyo de la manera
siguiente:
3-1. Fije un soporte de apoyo de 2” x 4” entre dos vigas. Ubíquelo de manera que pueda
empotrar la parte inferior de la caja de salida un mínimo de 1/16” en el techo.
3-2. Verifi que el soporte de apoyo para asegurar que pueda sostener todo el peso del
ventilador y el kit de luz.
Paso 4 - Instalación de la caja de salida
4-1. Obtenga una caja de salida octogonal de 4” x 1-1/2” aprobada por UL, más dos
tornillos para madera #8 x 1-1/2” y arandelas, disponibles en cualquier almacén de
ferretería o de artículos eléctricos.
4-2. Oriente la caja de salida de modo que los agujeros interior y exterior en la caja estén
alineados con la viga o el soporte de apoyo.
4-3. Taladre agujeros piloto no mayores que el menor diámetro de los tornillos para
madera (5/64”) a través de los agujeros internos de la caja.
4-4. Fije la caja de salida directamente al soporte de apoyo o a la viga con dos tornillos
para madera #8 x 1-1/2” y arandelas. La parte inferior de la caja de salida debe estar
empotrada por lo menos 1/16” en el techo.
Paso 5 - Prepare the Wiring
5-1. Asegúrese que los interruptores automáticos de las líneas de alimentación del
ventilador y el respectivo interruptor de pared estén apagados. Si no puede
bloquear los interruptores automáticos en la posición de apagado, asegure fi
rmemente una forma destacada de advertencia, como una etiqueta de seguridad,
en el tablero de servicio.
5-2. Pase la línea de alimentación del ventilador a través de la caja de salida de modo que
se extienda por lo menos 15 cm (6”) afuera de la caja.
5-3. Fije la línea de alimentación del ventilador a la caja de salida con un conector
aprobado, disponible en cualquier almacén de ferretería o de artículos eléctricos.
5-4. Asegúrese que el cableado cumpla todas las normas nacionales y locales y ANSI/
NFPA 70.
Ha preparado correctamente el sitio para el ventilador de techo. Para instrucciones
sobre su instalación, consulte el manual y continúe con 2 • Instalación de la placa de
techo.
CAUTION: All wiring must be in
accordance with national and local
electrical codes and ANSI/NFPA 70. If
you are unfamiliar with wiring, use a
qualified electrician.
Steps 2 – 3
Step 4
Step 5

5
42609-02 • 01/12/11 • Hunter Fan Company
Elección del instalador y accesorios opcionales
Formas de montaje e Installer’s Choice®
El sistema de montaje de 3 posiciones patentado por Hunter le
proporciona una máxima flexibilidad y facilidad de instalación. Puede
instalar su ventilador Hunter en tres maneras, dependiendo de la altura
del techo y de sus preferencias: Perfil bajo, Estándar o Montaje en
ángulo. Los pasos en este manual incluyen instrucciones para los tres
métodos de montaje Installer’s Choice.
Accesorios opcionales
Considere usar accesorios opcionales de Hunter, como un control de
velocidad de pared o remoto. Para instalar y usar los accesorios, siga
las instrucciones incluidas con cada producto. Para un funcionamiento
óptimo y silencioso de su ventilador Hunter, sólo use controles de
velocidad Hunter.
El montaje de perfil bajo se instala cerca
del techo, recomendado para techos
bajos, menores que 8 pies (2.40 m) de
altura
El montaje estándar cuelga del
techo mediante una varilla (incluida),
recomendado para techos de 8 pies (2. 4
m) o más altos.
El montaje en ángulo se recomienda
para un techo abovedado o inclinado.
Para techos más altos que 8 pies
(2.4 m), puede adquirir varillas
de extensión Hunter. Todos los
ventiladores Hunter usan robustos
tubos de 3/4” de diámetro
para asegurar la estabilidad y el
funcionamiento sin bamboleos.
34° Máx
Inclinación
7

6
42609-02 • 01/12/11 • Hunter Fan Company
1 • Preparándose
Para instalar un ventilador de techo, asegúrese de poder hacer lo
siguiente:
• Localizar la vigueta de techo u otro apoyo adecuado en el techo.
• Taladrar agujeros e instalar tornillos para madera.
• Identificar y conectar los alambres eléctricos.
• Levantar 40 libras (18 Kg).
Si necesita ayuda para instalar el ventilador, su representante de ventas
Hunter puede recomendarle a un instalador o electricista calificado.
Herramientas
Necesitará las siguientes herramientas para instalar el ventilador:
• Taladro eléctrico con broca de 9/64”
• Destornillador estándar (se recomienda con punta magnética)
• Destornillador de cabeza Phillips (se recomienda con punta
magnética)
• Llave de tuercas o alicates
• Escalera (la altura depende del sitio de instalación)
Vericación de los componentes de su ventilador
Desempaque con cuidado su ventilador para evitar daños a las piezas.
Consulte la guía de piezas incluidas. Revise si el motor o las aspas
del ventilador sufrieron algún daño durante el envío. Si alguna pieza
falta o está dañada, contacte a su distribuidor Hunter o llame al
departamento de servicio al cliente al 888-830-1326.
¿Va a instalar varios ventiladores?
Si va a instalar más de un ventilador,
mantenga las aspas y los soportes de
aspa (si es aplicable) en conjuntos,
tal como fueron enviados.

7
42609-02 • 01/12/11 • Hunter Fan Company
2 • Instalación de la placa de techo
PRECAUCIÓN: Para evitar posibles choques eléctricos, antes de instalar
su ventilador, desconecte la alimentación apagando los interruptores
automáticos que alimentan a la caja de salida y al interruptor de pared
respectivo. Si no puede bloquear los interruptores automáticos en la
posición de apagado, asegure firmemente una forma destacada de
advertencia, como una etiqueta de seguridad, en el tablero de servicio.
2-1. Taladre dos agujeros pilotos en la estructura de soporte de madera
a través de los agujeros más exteriores en la caja de salida. Los
agujeros piloto deben tener 9/64” de diámetro.
Para techos inclinados: Asegúrese de orientar la placa de techo
de modo que las dos lengüetas estén señalando hacia el punto
más alto del techo.
2-2. Su ventilador incluye cuatro aisladores de ruido preinstalados.
Verifique que los cuatro aisladores estén en su lugar y que no
hayan sido retirados durante el despacho.
2-3. Coloque una arandela plana en cada uno de los dos tornillos de
madera de 3”.
2-4. Pase los alambres de alimentación de la caja de salida en el techo a
través del agujero en el centro de la placa de techo.
2-5. Alinee los agujeros ranurados en la placa de techo con los agujeros
piloto que taladró en la estructura de soporte de madera. Para un
correcto alineamiento, use los agujeros ranurados directamente
uno frente al otro.
Nota: Los aisladores deben estar a nivel con el techo.
2-6. Pase los tornillos a través de los agujeros ranurados en la placa de
techo dentro de los agujeros piloto que usted taladró.
Apriete los tornillos en los agujeros piloto de 9/64”; no use
lubricantes en los tornillos. No apriete demasiado.
Arandela plana
Tornillo para
madera de 3” Pasos 2-3 – 2-6
Placa de
techo
Para techos inclinados: Asegúrese de
orientar la placa de techo de modo
que las flechas impresas en la placa
estén señalando hacia el punto más
alto del techo.
Hacia el punto
más alto del
techo

8
42609-02 • 01/12/11 • Hunter Fan Company
3 • Montaje del ventilador
Pasos 3-2 – 3-3
Arandela de
perfil bajo
Varilla
Campana
Tornillo de
fijación
Tornillo de perfil bajo
ADVERTENCIA: El ventilador puede caer si no se ensambla como se
indica en estas instrucciones de instalación.
3-1. Separe los alambres del ventilador.
Para montaje estándar o en ángulo:
3-2. Introduzca la varilla a través de la campana y el anillo de la
moldura de campana. Pase los alambres del ventilador por la
varilla en un lado del pasador en la bola.
3-3. Afloje el tornillo de fijación de cabeza cuadrada en el adaptador
para instalar el conjunto de tubo y bola. Nota: Cuando esté
instalado el conjunto de tubo y bola, se verán 2 o 3 hilos de rosca
en el tubo; esto es normal. Apriete firmemente el tornillo de
fijación con una llave de tuercas o unos alicates.
Vaya a 4 • Suspensión y cableado del ventilador.
PRECAUCIÓN: El adaptador tiene un recubrimiento especial en la
parte roscada. No lo retire porque evita que la varilla se desenrosque.
Luego del ensamblaje, no retire la varilla.
Para montaje de perfil bajo:
Nota: Para un montaje de perfil bajo, la varilla se reemplaza con la
arandela de perfil bajo.
3-4. Retire el tornillo de fijación del adaptador.
3-5. Coloque la arandela de perfil bajo en la campana con el labio hacia
abajo.
3-6. Alinee los agujeros en la arandela con los agujeros en el adaptador.
Ensamble firmemente con tres tornillos de perfil bajo.
Vaya a 4 • Suspensión y cableado del ventilador.
Anillo de la
moldura de
campana
Cable
verde de
tierra
Montaje estándar o en ángulo
Montaje de perfil bajo
Tornillo de
perfil bajo
Campana
Anillo de la
moldura de
campana
Adaptador
Arandela
de perfil
bajo
Tornillo de
perfil bajo
Pasos 3-5 – 3-6
Paso 3-6 (Detalle)

9
42609-02 • 01/12/11 • Hunter Fan Company
4 • Suspensión y cableado del ventilador

4-1. Levante el ventilador y alinee las ranuras en la campana con los
ganchos en la placa de techo.
Nota: Para colgar el ventilador, debe inclinar la campana a una
posición casi vertical para que las ranuras de la campana se asienten
en los ganchos de la placa de techo.
Todo el cableado debe realizarse de acuerdo con los códigos eléctricos
locales y nacionales y con ANSI/NFPA 70. Si no está familiarizado con
el cableado, emplee un electricista calificado.
No se incluyen los interruptores de pared. Seleccione un interruptor de
uso general aceptable que cumpla los códigos eléctricos nacional y local.
4-2. Asegúrese que la alimentación eléctrica a la caja de salida y a su
interruptor de pared asociado esté aún APAGADA.
Para conectar los alambres, sostenga los extremos de los alambres
juntos y coloque un empalme plástico sobre ellos y gírelo en sentido
horario hasta que quede apretado.
PRECAUCIÓN: Asegúrese que no hayan visibles alambres pelados ni
trenzados después de hacer las conexiones.
Conecte el alambre desnudo o verde de tierra (de puesta a tierra) en el
techo al alambre verde de tierra (de puesta a tierra) en la placa de techo y el
alambre verde de tierra del ventilador o un alambre verde de tierra presente
en la roseta de perfil bajo.
Cableado para un solo interruptor:
Si lo desea, puede controlar el ventilador y la luz con un sólo
interruptor. Para esto, conecte los alambres de la manera siguiente:
• El alambre blanco del techo con el alambre blanco del ventilador
• El alambre negro del techo al alambre negro y al alambre negro/
blanco del ventilador
Cableado para dos interruptores:
• El alambre blanco del techo con el alambre blanco del ventilador
• El alambre negro del techo con el alambre negro del ventilador
• El alambre negro/blanco del ventilador al alambre para el
interruptor de pared
4-3. Empuje todos los alambres y empalmes plásticos dentro de la caja de
salida.
Cableado para un solo interruptor
Cableado para dos interruptores
Empalme
plástico

10
42609-02 • 01/12/11 • Hunter Fan Company
5 • Instalación de la campana y del anillo de la moldura de campana
ADVERTENCIA: Si no completan los pasos siguientes, el ventilador
podría caer.
Nota: Se recomienda que utilice un destornillador de punta magnética
para los pasos siguientes.
5-1. Gire la bola de suspensión de modo que la lengüeta en la campana
esté asegurada en la ranura de la bola de suspensión. Nota: Su
ventilador puede tener varias lengüetas y ranuras que deben estar
alineadas.
5-2. Gire el ventilador hacia arriba y alinee los agujeros de los tornillos
de la campana con los agujeros de montaje en la placa de techo.
ADVERTENCIA: Las ranuras en la campana deben permanecer
enganchadas mientras se gira la campana para la alineación.
5-3. Mientras sostiene la campana con los agujeros de los tornillos
alineados, instale parcialmente dos tornillos de campana en los
agujeros opuestos a las lengüetas de la placa de techo.
5-4. Instale parcialmente un tornillo de campana entre las ranuras en
la campana. Cuando los agujeros estén bien alineados, apriete
firmemente los tornillos de la campana.
5-5. Verifique que las lengüetas en la campana estén todavía en las
ranuras de la bola de suspensión.
5-6. Alinee las lengüetas en el anillo de moldura opuestas a las ranuras
en la bola de suspensión. Con las dos manos empuje el anillo de
la moldura de campana hasta la parte superior de la campana.
Escuchará un clic y el anillo de la moldura de campana quedará
asegurado en posición.
Nota: Si necesita retirar el anillo de la moldura, presione
firmemente en los lados opuestos del anillo directamente encima
de la ranura en la bola de suspensión. Las lengüetas se flexionarán
liberando el anillo de la moldura de campana.
Paso 5-1
Paso 5-2
Ranura
Lengüeta
Paso 5-3
Tornillo de la campana
Anillo de la
moldura de
campana
Campana

11
42609-02 • 01/12/11 • Hunter Fan Company
6 • Montaje de las aspas
Los ventiladores Hunter usan varios tipos de soportes de aspa
(elementos que fijan el aspa al ventilador).
6-1. Su ventilador puede incluir arandelas de caucho para las aspas. Si
su ventilador tiene arandelas de caucho, introdúzcalas a mano en
los agujeros en las aspas.
6-2. Fije cada aspa a un soporte de aspa usando tres tornillos de
montaje de aspa. Si ha usado arandelas de caucho, las aspas
pueden parecer ligeramente flojas después que los tornillos estén
apretados. Esto es normal.
6-3. Hay algunos tornillos de montaje instalados en el motor para
asegurar los bloques de embalaje. Retire los tornillos de montaje
del aspa y los protectores de caucho del motor. Guarde los
tornillos y deseche los topes protectores.
6-4. Para cada aspa, introduzca un tornillo de montaje de aspa a través
del soporte de aspa, y fíjelo ligeramente al ventilador. Introduzca el
segundo tornillo de montaje del aspa y apriete firmemente ambos
tornillos de montaje.
Paso 6-1 (Detalle)
Arandela de
caucho
Tornillos de montaje del
aspa
Use con arandela de caucho
Use sin arandela de caucho
Tornillo de montaje
del aspa
Pasos 6-1 – 6-2
Paso 6-4

12
42609-02 • 01/12/11 • Hunter Fan Company
Pasos 7-1 – 7-3
Tornillo de
montaje de
la caja

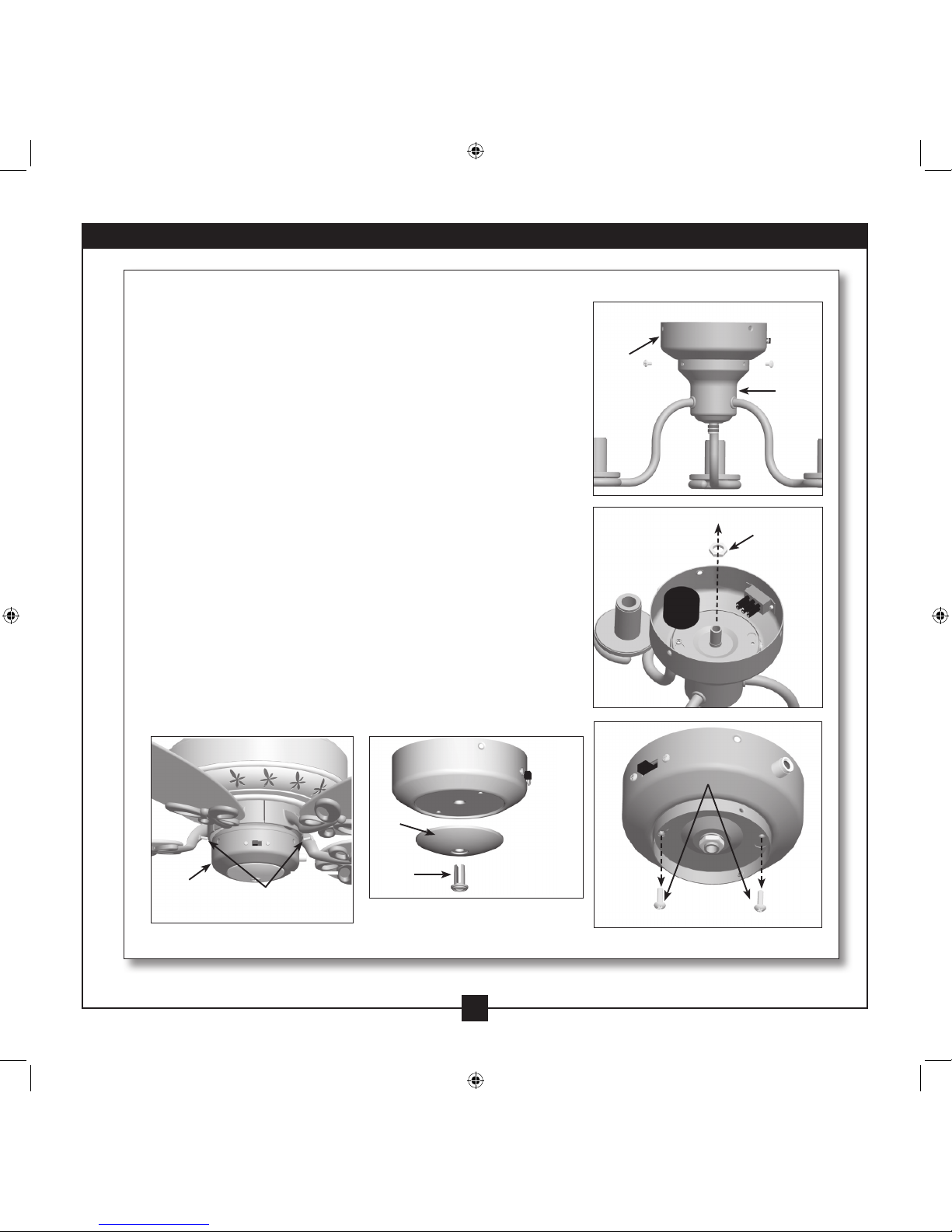

7 • Completando su instalación con un artefacto de iluminación o sin él
Caja
superior del
interruptor
Paso 7-4
7-1. Para fijar la caja superior del interruptor, instale parcialmente dos
tornillos de montaje #6-32 x 3/8” en la placa de montaje de la caja
del interruptor.
7-2. Pase el conector superior a través de la abertura central de la caja
del interruptor.
7-3. Alinee las ranuras de bocallave en la caja con los tornillos de
montaje.
7-4. Gire la caja contra el sentido de las agujas del reloj hasta que los
tornillos de montaje estén firmemente colocados en el extremo
angosto de las ranuras de bocallave. Instale el tornillo #6-32 x 3/8”
restante en la caja. Apriete los tres tornillos firmemente.
PRECAUCIÓN: Asegúrese que la caja superior del interruptor
esté fijada firmemente a la placa de montaje. La fijación y el ajuste
incorrectos de los tres tornillos de montaje del conjunto pueden causar
que el accesorio de iluminación caiga.
Su ventilador Hunter incluye un artefacto de iluminación integrado y
una tapa de la caja del interruptor y un botón tapón opcionales. Esto le
permite la opción de instalar el ventilador con el artefacto de iluminación
O sin él.
Si desea instalar el artefacto de iluminación, continúe ahora con el
paso 7-5.
Si no desea instalar el artefacto de iluminación, debe desinstalarlo
ahora. Consulte “Desinstalación del artefacto de iluminación” en la
página 12.
ADVERTENCIA: Use sólo el artefacto de iluminación suministrado con este
modelo de ventilador.
Nota: De acuerdo con los reglamentos federales de los EE.UU. sobre el uso
de la energía, este ventilador de techo incluye un dispositivo que
restringe la potencia de su luz. Si excede el límite de de la calcomanía
sobre potencia MÁX. colocada en el portalámparas puede crear un
riesgo de incendio o la operación incorrecta. Si las luces no parecen
funcionar correctamente, vea la sección de localización de fallas.

13
42609-02 • 01/12/11 • Hunter Fan Company
Nota: Si no desea instalar el artefacto de iluminación, vea
“Desinstalación del conjunto de luz” en la página 12.
7-5. Para fijar la caja inferior del interruptor, conecte el conector
superior del motor al conector inferior en el conjunto de la caja
inferior del interruptor.
Nota: Ambos conectores son polarizados y sólo encajan juntos de
una manera. Asegúrese que los conectores estén correctamente
alineados antes de conectarlos. Una incorrecta conexión puede
causar una operación inadecuada y dañar el equipo.
7-6. Coloque el conjunto de la caja inferior del interruptor sobre la
caja superior del interruptor. Alinee los agujeros de los tornillos
laterales en las cajas superior e inferior del interruptor. Fije la caja
inferior a la superior con tres tornillos #6-32 x 3/8”. Necesitará girar
los soportes de aspa apartándolos para cada tornillo.
Instalación de las pantallas y las bombillas
7-7. Retire el plástico de todas las pantallas.
7-8. Instale las pantallas.
7-9. Instale bombillas B10 tipo candelabro (40 vatios máximo cada una).
Caja inferior
del interruptor
7 • Completando su instalación con un artefacto de iluminación o sin él (continuación)
Detalle de
conector
Paso 7-5
Paso 7-6
Tornillo de
montaje de la caja
Conector
Bombilla
Pantalla
Pasos 7-8– 7-9

14
42609-02 • 01/12/11 • Hunter Fan Company
7 • Completando su instalación con un artefacto de iluminación o sin él (continuación)
Desinstalación del artefacto de iluminación
1. Afloje y retire los tres tornillos que fijan el conjunto de luz a la
placa de montaje.
2. Retire la tuerca dentro de la caja inferior del interruptor.
3. Desconecte los conectores entre el alambre negro y el
alambre negro/blanco.
4. Desconecte los conectores entre los dos alambres blancos.
5. Retire los dos tornillos de montaje del conjunto de luz.
6. Desenrosque la caja inferior del interruptor de la varilla
roscada.
7. Retire el artefacto de iluminación de la caja tirando de los
alambres desconectados a través del agujero en el centro de la
caja inferior del interruptor.
8. Instale la tapa y el botón de tapón en la caja inferior del
interruptor.
9. Conecte la caja inferior del interruptor a la caja superior del
interruptor con tres tornillos.
Paso 8
Tapa
Botón
de
tapón
Paso 2
Paso 1
Caja
inferior del
interruptor Conjunto
de luz
Tuerca
Paso 5
Tornillos de
montaje del
conjunto de luz
Tornillos
Paso 9
Caja
inferior del
interruptor

15
42609-02 • 01/12/11 • Hunter Fan Company
8 • Operación y limpieza de su ventilador de techo
8-1. Encienda la alimentación eléctrica del ventilador.
8-2. La cadena del ventilador controla la potencia del ventilador. La cadena
tiene cuatro ajustes en secuencia: Alto, Medio, Bajo y Apagado.
• Tire de la cadena suavemente para cambiar los ajustes.
• Suelte suavemente para evitar que la cadena se retraiga sobre
las aspas.
• La cadena usa un conector separable para el caso de que la
cadena se sacuda con fuerza. Si esto sucede, simplemente
introduzca nuevamente la cadena en el conector.
8-3. La cadena de la luz controla la energía de la lámpara. El tirador
tiene dos ajustes: Encendido y Apagado.
8-4. Los ventiladores de techo funcionan mejor soplando aire hacia abajo
(giro de las aspas contra el sentido del reloj) en clima cálido para
enfriar la habitación con una brisa directa. En clima frío, al tener la
corriente de aire del ventilador hacia arriba (giro de las aspas en el
sentido horario) el aire caliente atrapado en el techo se distribuirá
alrededor de la habitación sin causar una corriente de aire.
8-5. Para limpiar los acabados, use una escobilla suave o un paño sin
hilachas para evitar rayaduras. Puede usar una aspiradora con una
boquilla de escobilla para eliminar el polvo más pesado. Elimine
las superficies manchadas o con suciedad acumulada con un
detergente suave y un paño ligeramente humedecido. Puede usar
un producto de uso estético, pero nunca use productos abrasivos
ya que dañarán el acabado.
8-6. Limpie las aspas con acabado de madera con un paño para pulir
muebles. Ocasionalmente, puede aplicar una ligera capa de cera
para muebles para brindarle mayor protección y belleza. Limpie
las aspas pintadas y las de alto brillo en la misma forma que el
acabado del ventilador.
Para cambiar la dirección del flujo de aire
Apague el ventilador y deje que se detenga por completo.
Deslice el interruptor de inversión en el ventilador a la
posición opuesta. Vuelva a encender el ventilador.
Interruptor
de inversión
En clima cálido, use el flujo de
aire hacia abajo
En clima frío, use el flujo de
aire hacia arriba

16
42609-02 • 01/12/11 • Hunter Fan Company
9 • Localización de fallas
Problema: No sucede nada; el ventilador no se mueve.
1. Encienda la alimentación eléctrica, reemplace el fusible o restablezca el interruptor automático.
2. Afloje la campana y verifique todas las conexiones de acuerdo con la sección Cableado del ventilador.
3. Verifique las conexiones en la caja del interruptor.
4. Empuje el interruptor de inversión del motor firmemente hacia la izquierda o derecha para asegurar que el
interruptor esté conectado.
5. Tire de la cadena para asegurar que está encendido.
6. Retire los topes protectores de embalaje.
Problema: Operación ruidosa.
1. Apriete los tornillos del soporte de aspa hasta que estén ajustados.
2. Apriete los tornillos del aspa hasta que estén ajustados.
3. Verifique que el aspa no esté agrietada. Si fuera así, reemplace todas las aspas.
4. Cambie a un control de velocidad aprobado.
5. Asegúrese que la pantalla esté firme.
6. Verifique y apriete los tornillos en la placa de montaje de la caja del interruptor y en la parte superior e inferior
de la caja.
Problema: Excesivo bamboleo.
1. Si su ventilador se bambolea durante la operación, use el kit de equilibrio incluido y las instrucciones para
equilibrar el ventilador.
2. Apriete todas las aspas y/o los tornillos de soporte de aspa.
3. Apague la alimentación eléctrica, apoye el ventilador muy cuidadosamente, y verifique que la bola de
suspensión esté asentada correctamente.
Problema: Las luces se apagan inesperadamente, pero el ventilando continúa funcionando.
1. Verifique que la potencia y el tipo de bombillas instaladas cumplan las especificaciones de la calcomanía sobre potencia
MÁX. colocada en el portalámparas.
2. Apague la alimentación del ventilador en el interruptor de pared.
Espere 5 minutos, después restablezca la alimentación eléctrica
al ventilador.
Problema: Las bombillas CFL parpadean cuando son controladas
con un control de atenuación de luz remoto o de pared.
1. Las bombillas CFL por lo general no están hechas para usar
con control de atenuación. Reemplace las bombillas CFL con
bombillas regulables o instale el ventilador en una ubicación sin
control de atenuación de luz.
Si necesita repuestos o servicio, llame al 888-830-1326 o
visite nuestro sitio Web en http://www.hunterfan.com.
Hunter Fan Company
7130 Goodlett Farms Pkwy. #400
Memphis, Tennessee 38016
