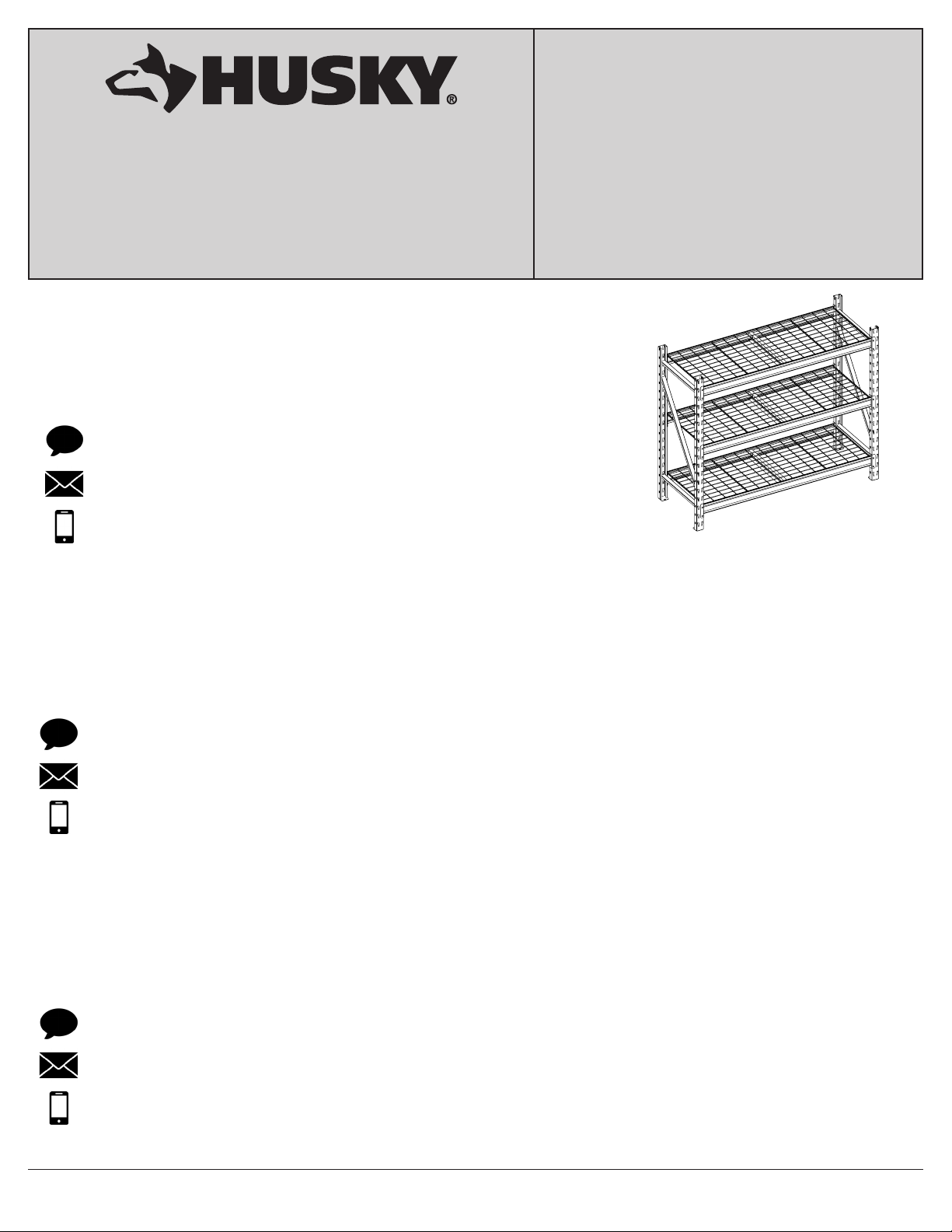

Husky HBR652454W3 User manual

USE AND CARE GUIDE
Quesons, problems, missing parts?
Contact Husky’s manufacturing partner for assistance:
7 a.m. - 5 p.m., CST, Monday-Friday:
Chat: www.edsal.com/chat or www.edsal.com/contact
Email: [email protected]
Phone: [phone]
THANK YOU FOR YOUR PURCHASE / MERCI POUR VOTRE ACHAT / GRACIAS POR SU COMPRA
ITEMS/ARTICLES/ARTÍCULOS:
1004956914, 1005795458
MODELS/MODÈLES/MODELOS:
HBR652454W3, HBR652454W3-R
Pour obtenir des pièces de rechange, veuillez fournir : Numéro de modèle, numéro de pièce et descripon, l’endroit où vous avez fait l’achat et la date d’achat.
65 in. W X 24 in. D X 54 in. H
1,65 m I X 60,9 cm L X 1,37 m H
1,65 m AN X 60,9 cm LA X 1,37 m AL
3-Shelf Welded Storage Rack
Étagère de rangement soudée à 3 tablettes
Estantería de almacenamiento soldada de 3 estantes
GUÍA DE USO Y CUIDADO
¿Preguntas, problemas o partes perdidas?
Contacte a el socio de fabricación de Husky para asistencia:
7 a.m. - 5 p.m., CST, Lunes-Viernes:
Charla: www.edsal.com/chat or www.edsal.com/contact
Correo Electrónico: [email protected]
Teléfono: 1-773-475-3131
GUIDE D'UTILISATION ET D'ENTRETIEN
Des questions, des problèmes, des pièces manquantes ?
Contactez le partenaire manufacturier de Husky pour obtenir de l'aide :
De 7h - 17h, CST, du lundi au vendredi :
Chat : www.edsal.com/chat ou www.edsal.com/contact
Email : [email protected]
Téléphone : 1-773-475-3131
To obtain replacement parts please provide: Model Number, Part Number & Descripon, Store Locaon and Date Purchased.
Para obtener partes de reemplazo por favor proporcione: Número de Modelo, Número de Parte y Descripción, Ubicación de la Tienda y Fecha de Compra
Patents: U.S. Patent No. D907,946; Chinese Patent No. ZL201930464016.1; and
other patents pending (including WO 2020/219500)
Brevets : brevet des É.U. nº D907,946 ; brevet de Chine nº ZL201930464016.1 ;
et d’autres brevets en instance (y compris WO 2020/219500)
Patentes: Patente de E.U. No. D907,946; patente de China No.
ZL201930464016.1; y otros patentes pendientes (incluido WO 2020/219500)

This unit should be placed on a level surface. Failure to do so can result in poor product performance or create a possible safety
hazard. DO NOT CLIMB, STAND or USE THIS UNIT AS A LADDER. DO NOT MOUNT CASTERS TO THIS UNIT. DO NOT USE THIS UNIT TO STORE
AQUARIUMS. To prevent pping, always secure to a wall or oor with suitable fasteners, not included. Cauon: contains small parts, keep
children away during installaon. Use two or more people to assemble and move the rack to avoid injury. Do not use this unit for anything
other than the manufacturer’s intended purpose. Use care when working with metal parts, wear gloves for protecon. Do not exceed
2,500 lbs (1133.98 kg) per shelf of evenly distributed weight (not to exceed 7,500 lbs (3401.94 kg) for the enre unit). Always store larger,
heavier items on the boom levels and small lighter items on the upper levels. Periodically inspect the unit to ensure beams are properly
seated and clips are rmly connected. Failure to follow these guidelines can result in property damage or personal injuries. Keep this
manual for future reference.
Cee étagère doit être placée sur une surface plane. Le non-respect de cee précauon peut entraîner une mauvaise performance
du produit ou créer un risque de sécurité possible. NE MONTEZ PAS, NE TENEZ PAS ou N’UTILISEZ PAS CETTE ÉTAGÈRE COMME UNE
ÉCHELLE. NE MONTEZ PAS DE ROULETTES SUR CETTE ÉTAGÈRE. N’UTILISEZ PAS CETTE ÉTAGÈRE POUR STOCKER DES AQUARIUMS. Pour
éviter les basculements, xez toujours l’étagère au mur ou au sol avec des xaons appropriées, non incluses. Aenon : conent de
petes pièces, éloignez les enfants pendant l’installaon. Ulisez deux personnes ou plus pour assembler et déplacer l’étagère pour éviter
les blessures. N’ulisez pas cee étagère pour autre chose que le but prévu par le fabricant. Prenez des précauons lorsque vous travaillez
avec des pièces métalliques, portez des gants de protecon. Ne dépassez pas 2,500 lbs (1133.98 kg) de poids uniformément distribué par
tablee (ne pas dépasser 7 500 livres (3 401.94 kg) pour l’ensemble de l’unité). Conservez toujours les arcles plus gros et plus lourds sur
les niveaux inférieurs et les arcles plus pets et plus légers sur les niveaux supérieurs. Inspectez périodiquement l’appareil pour vous
assurer que les faisceaux sont bien installés et que les pinces sont fermement connectées. Le non-respect de ces consignes peut entraîner
des dommages matériels ou corporels. Conservez ce manuel pour référence ultérieure.
Esta unidad debe colocarse en una supercie nivelada. De lo contrario, puede provocar un rendimiento del producto deciente o
crear un posible riesgo de seguridad. NO ESCALAR, SOPORTAR O UTILIZAR ESTA UNIDAD COMO ESCALERA. NO UTILICE CASTERS EN ESTA
UNIDAD. NO LO USE PARA ALMACENAR ACUARIOS. Para evitar vuelco, siempre segurar a una pared o piso con sujetadores adecuados
(no incluidos). Precaución: conene piezas pequeñas, mantenga niños lejos durante la instalación. Use dos o más personas para armar y
mover el rack para evitar lesiones. El no usar esta unidad para otro n que no sea el previsto por el fabricante. Tenga cuidado al trabajar con
partes de metal, use guantes para su protección. No exceda 1133.98 kg (2,500 lbs) por nivel de peso distribuido uniformemente (no exceda
las 7,500 libras (3401.94 kg) de peso en la unidad completa). Siempre almacene arculos más grandes y pesados en los niveles inferiores
y arculos pequeños más ligeros en los niveles superiores. Periódicamente inspeccione el rack para asegurarse de que las vigas estén
correctamente asentadas y que los clips estén bien conectados. No seguir estos puntos puede ocasionar daños a la propiedad o lesiones
personales. Guarde este manual para referencia futura.
Important Safety Informaon
Informaons Importantes sur la Sécurité
Información de Seguridad Importante
Warranty / Garane / Garantía
GUARANTEED FOREVER. If your Husky product ever fails bring it back and we will replace it for free. This full warranty gives you specic
rights which vary from state to state. If this product is defecve contact the manufacturer for repair or replacement parts.
GARANTI A VIE. En cas de dysfonconnement de votre oul ou unité de stockage Husky, ramenez-le et nous le remplacerons gratuitement.
Cee garane complète vous confère des droits spéciques qui varient d’un État à l’autre. Si ce produit est défectueux, contactez le
fabricant pour les pièces de rechange ou de réparaon.
GARANTIZADO PARA SIEMPRE. Si alguna vez falla su herramienta o unidad de almacenamiento Husky, devuélvala y la reemplazaremos
de forma gratuita. Esta garana completa le otorga derechos especícos que varían de estado a estado. Si este producto es defectuoso,
comuníquese con el fabricante para reparar o reemplazar piezas.
2

3
Contents / Contenu / Contenido
A x2
Frame
Cadre
Marcos
I-Beam
Poutre
Vigas
B x6
Shelf Support
Barre d’accouplement
Tirante
C x3
Plasc Clip
Clip en plasque
Clip de plásco
E x12
Wire Deck
Treillis métallique grillagé
Cubierta de alambre
D x3
Preparaon / Préparaon / Préparación
Before beginning assembly, read through the instrucons and make sure all parts are present. Make sure when assembling the beams
(B) to frames (A) the narrow end of the frame slots are facing down so the beam brackets can seat into boom of slot (see FIG.1). When
connecng the beams (B), make sure the obround hole of the ledge is facing on the boom to ensure correct assembly (see FIG.2).
Avant de commencer l’assemblage, lisez aenvement les instrucons et assurez-vous que toutes les pièces sont présentes. L’assemblage
de cette étagère s’effectue en positionnant les deux agrafes soudées situées aux extrémités de la poutre (B) dans les fentes avant des
cadres (A). L’extrémité étroite des fentes doit être orientée vers le bas. Une fois que les agrafes soudées sont engagées dans les fentes, un
maillet en caoutchouc doit être utilisé afin de positionner correctement les agrafes dans l’extrémité étroite des fentes pour assurer une
fixation solide (voir FIG.1). Lorsque vous connectez les poutres au cadre, veillez à ce que le trou arrondi du rebord intérieur soit orienté vers
le bas pour assurer un assemblage correct (voir FIG.2).
El ensamblaje de esta unidad se realiza colocando los dos clips soldados ubicados en los extremos de la viga (B) en las ranuras frontales de
los marcos (A). El extremo estrecho de las ranuras debe estar mirando hacia abajo. Una vez que los clips soldados están enganchados en
las ranuras, se debe utilizar un mazo de goma para fijar de manera correcta los clips en el extremo estrecho de las ranuras para garantizar
que esté conectado de manera segura (ver Imagen 1). Al conectar las vigas al marco, asegúrese de que el orificio de la repisa interior esté
orientado hacia la parte inferior para garantizar el correcto ensamblaje (ver Imagen 2).
FIG. 2
IMAGEN 2
When assembling beams, the abround
hole faces inside at the boom.
Lors de l’assemblage des poutres, le
trou arrondi est orienté vers l’intérieur,
en bas.
Al ensamblar las vigas, el oricio de la
repisa interior debe estar orientado
hacia abajo.
• Rubber Mallet
• Maillet en caoutchouc
• Mazo de goma
Helpful Tools/Items (not included):
Ouls/Arcles ules (non inclus):
Herramientas/elementos úles (no incluidos):
• Gloves
• Gants
• Guantes
Narrow end of keyhole slots
face down.
Extrémité étroite des fentes
en forme de trou de serrure
orientée vers le bas.
Lado estrecho de las ranuras
hacia abajo.
FIG. 1
IMAGEN 1
Inside of welded bracket clips
connect into slots.
L’intérieur des supports soudés
s’insèrent dans les fentes
El interior de los soportes
soldados se conecta a ranuras
PARTS LIST / LISTE DE PIÈCES / LISTA DE PIEZAS
PART/
PIÈCE/
PIEZAS
ITEM/ARTICLE/ARTÍCULO
MODEL/MODÈLE/MODELO
1004956914
HBR652454W3
ITEM/ARTICLE/ARTÍCULO
MODEL/MODÈLE/MODELO
1005795458
HBR652454W3-R
AHBR-FM2454-BLK HBR-FM2454-RED
BHBR-IBM60-V1-BLK HBR-IBM60-V1-RED
CHBR-TB24-V1-BLK HBR-TB24-V1-BLK
D2360W 2360W-BLK
EBBC.118B BBC.118B

4
Assembly / Assemblage / Ensamblaje
C
✓
✓
✓
D
✓
✓
✓
B
B
A
A
✓
✓
✓
Assemble A, B & E / Assemblez A, B et E / Ensamblar A, B y E
Assemble C / Assemblez C / Ensamblar C
Assemble D / Assemblez D / Ensamblar D
1
2
3
A
A
E✓
✓
▶▶
A
B
✓
C
B
