HWAM WIKING MINI Guide

WIKING MINI
made by
Ophængning af brændeovn på væg
Mounting the stove on a wall
Aufhängung des Kaminofens an der Wand
Upphängning av braskaminen på vägg
Henge peisovnen på veggen
Plaatsing van houtkachel aan wand
Suspension du poêle sur paroi
Collocazione della stufa a parete
Suspensión de la estufa en la pared
DK
SV
NO
GB
DE
IT
FR
NL
www.wiking.com / 12.06.2019 / 53-4099
ES

2
Page 1 of 1
CAD-0189107
-
Sheet4
CreatedKHO05-04-2018
01
Comment
Init.
DateRev.
Oprettet.KHO
05-04-2018
A
kho
05-04-2018
1:5
A2
CAD-0184996
Com-Released
Created date:
Format:
Item number:
kg.
Part:
Weight: Tolerance:
HWAM A/S
Nydamsvej 53-55
DK - 8362 Hørning
Tel. [phone]
Fax [phone]
Material:
Created by:
Conguration name:
Item:
Status:
Scale:
Drawing number:
Model: WIKING Mini
Målskitse Wiking Mini 2 - 5" - Med
vægbeslag.
Thickness: mm
A
ABB
46,8
59,2
15,2
46,8
13,9
8,3
9,6
35,6
36,9
9,6
44,4
44,8
59,2
59,6
54,9
55,3
15,2
13,9
SECTION A-A
SECTION B-B
44,4
44,8
Page 1 of 1
CAD-0189107
-
Sheet4
CreatedKHO05-04-2018
01
Comment
Init.
DateRev.
Oprettet.KHO
05-04-2018
A
kho
05-04-2018
1:5
A2
CAD-0184996
Com-Released
Created date:
Format:
Item number:
kg.
Part:
Weight: Tolerance:
HWAM A/S
Nydamsvej 53-55
DK - 8362 Hørning
Tel. [phone]
Fax [phone]
Material:
Created by:
Conguration name:
Item:
Status:
Scale:
Drawing number:
Model: WIKING Mini
Målskitse Wiking Mini 2 - 5" - Med
vægbeslag.
Thickness: mm
A
ABB
46,8
59,2
15,2
46,8
13,9
8,3
9,6
35,6
36,9
9,6
44,4
44,8
59,2
59,6
54,9
55,3
15,2
13,9
SECTION A-A
SECTION B-B
44,4
44,8

3

4

5
254
220
170
140
190 (udv.)
R4,1
17
130
3
44
6,5
2,5
14,5
63,5
587,5
A
20
63
184 indv.
160
7,4
8
R3,2
60,5
17
60
UP 90° R 3
UP 90° R 3
UP 90° R 3
UP 90° R 3
212,5
207,2
179,5
148,1
128,3
193,3 (c-c)
136 (c-c)
145,7
111,7
129 (c-c)
DETAIL A
SCALE 1 : 2

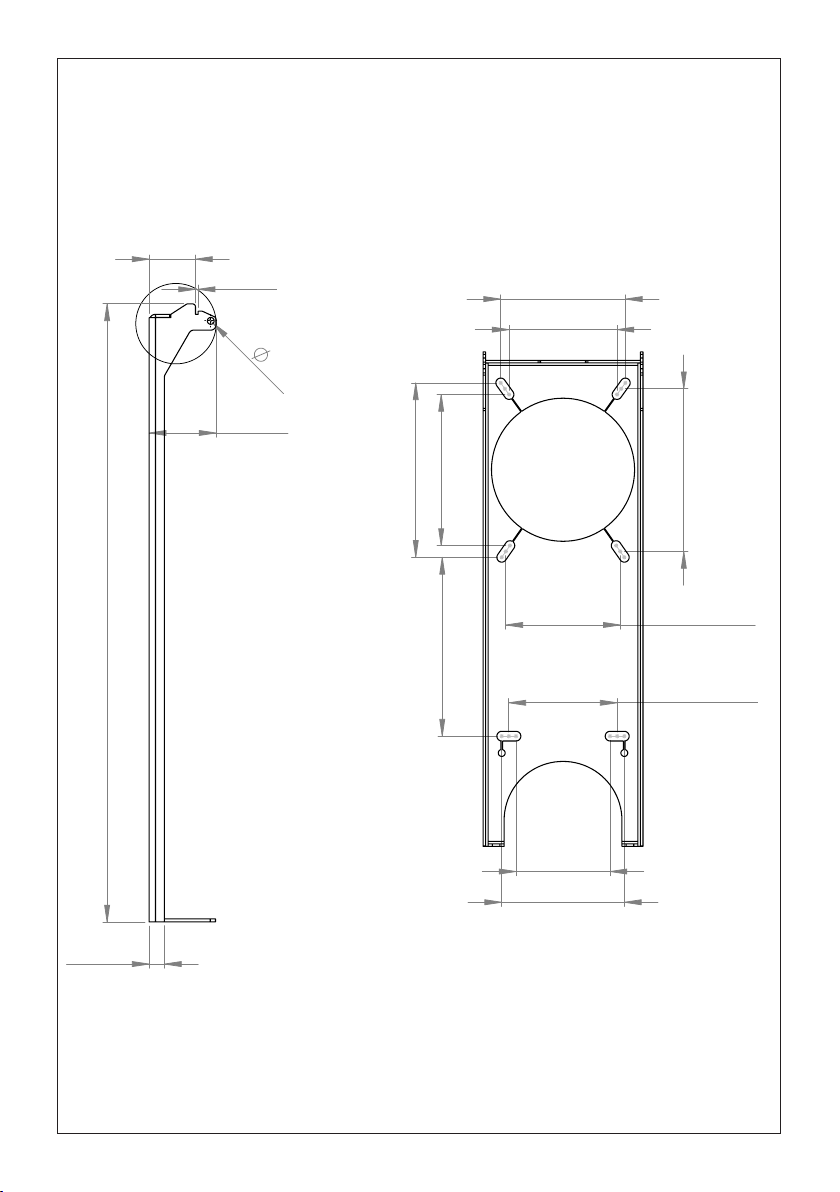

Hulplacering for montage
Vægt/Weight/Gewicht: 2,1Kg
Page 1 of 2
CAD-0187124
82-8256
Default
Sheet1
03
03-10-2017
jch Bredde på beslag øget 3mm (187mm til 190mm)
Låsehul Ø6,5 flyttet for plads til varmeskjold jch 10-10-2017
04
Comment Init. Date Rev.
Frigivet jch
23-10-2017
A
jch
28-09-2017
DS/EN 22768-m
S240D
2.14
1:4
A3
CAD-0187123
Released
Created date:
Format:
Item number:
kg.
Part:
Weight:
Tolerance:
HWAM A/S
Nydamsvej 53-55
DK - 8362 Hørning
Tel. [phone]
Fax [phone]
Material:
Created by:
Configuration name:
Item:
Status:
Scale:
Drawing number:
Model:
WIKING Mini
Vægbeslag, Mini
3
Thickness: mm

6

7

8

9

10

11

12

13

14

15
Ophængning af brændeovnen på væg
Vægbeslaget (1) placeres på væggen i den valgte højde. Der skal være en minimumsafstand
på 22 cm fra gulvet til bunden af det ophængte vægbeslag.
De 6 huller (2) i vægbeslaget markeres på væggen, hullerne bores. Det anbefales at bruge stål
rawplugs. Ved røgrørstilslutning bagud mærkes det store hul (3) i vægbeslaget op og hullet
bores ud. Vægbeslaget skrues fast på væggen. Det er meget vigtigt, at beslaget er fuldstændig
i vater.
Løft brændeovnens topplade (4) af. Bræk den forskårne plade (5) øverst på bagpladen af. Ved
røgrørstilslutning bagud brækkes ligeledes både den runde forskårne plade (6) på bagpladen
foran røgafgangen samt den del af varmeskjoldet (12) af, som sidder foran røgafgangen. Bræn-
deovnen løftes op på vægbeslagets to kroge (7). Det er vigtigt, at brændeovnen falder helt ned
i krogene. Monter derefter en skrue M6x8 mm (8) i hullet (9) vægbeslagets krog, én i hver side,
og fastgør den med en møtrik (10). Monter de to skruer (11) M6x16 mm gennem vægbeslaget
og op i bunden af brændeovnen. Dette låser brændeovnen fast til vægbeslaget. Læg brænde-
ovnens topplade tilbage på plads.

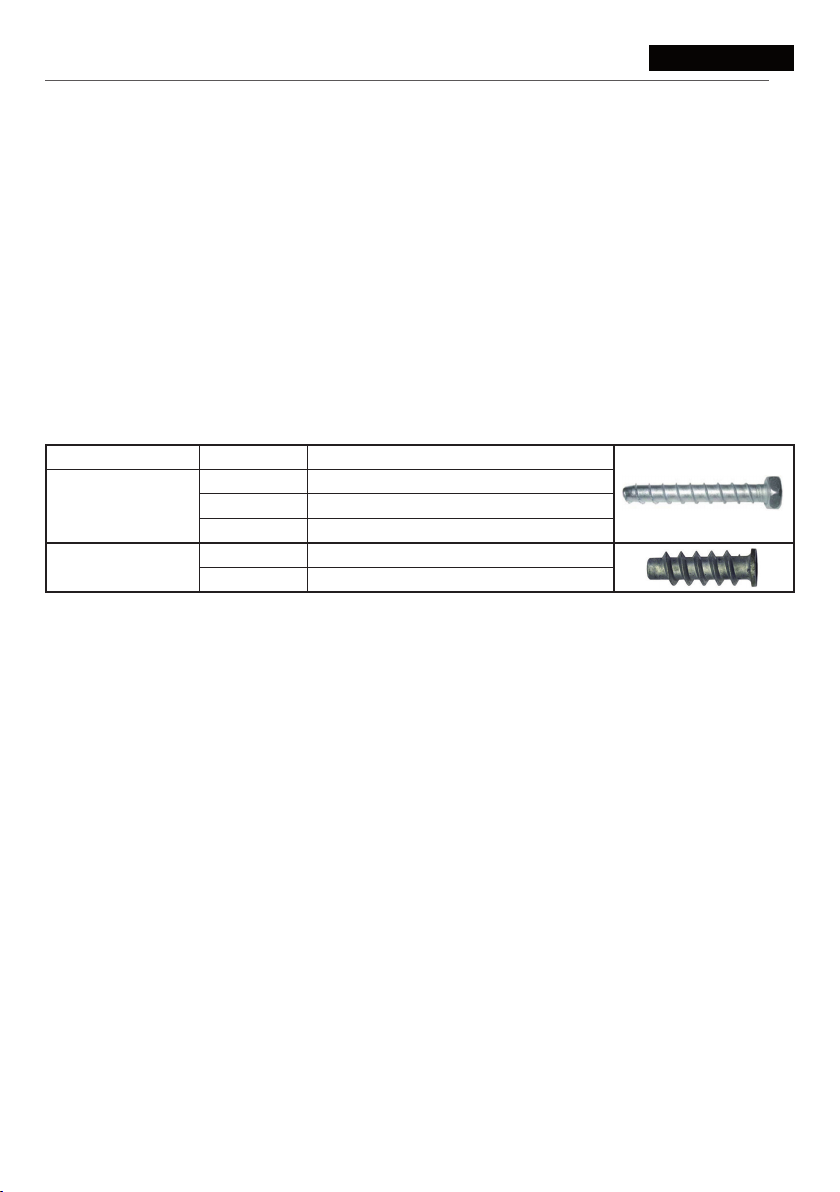

Byggemateriale Producent Type og betegnelse
Beton,
massive mursten
eller hulsten
Hilti HUS-H 10,5 x 55
Expandet MMS-S 7,5 x 50
Fischer FBS 8/5 US
Porebeton
Expandet LB metal M10 porebetonanker
Fischer FTP M 10 + sætskrue M10 x 25 mm
stål
Der er i de ovennævnte størrelser ikke taget højde for puds på væggen. Derfor skal ankerets
nyttelængde øges med minimum pudstykkelsen.
Vigtigt! Vægbeslaget må ikke skrues fast i en fuge.
DaNsK

16

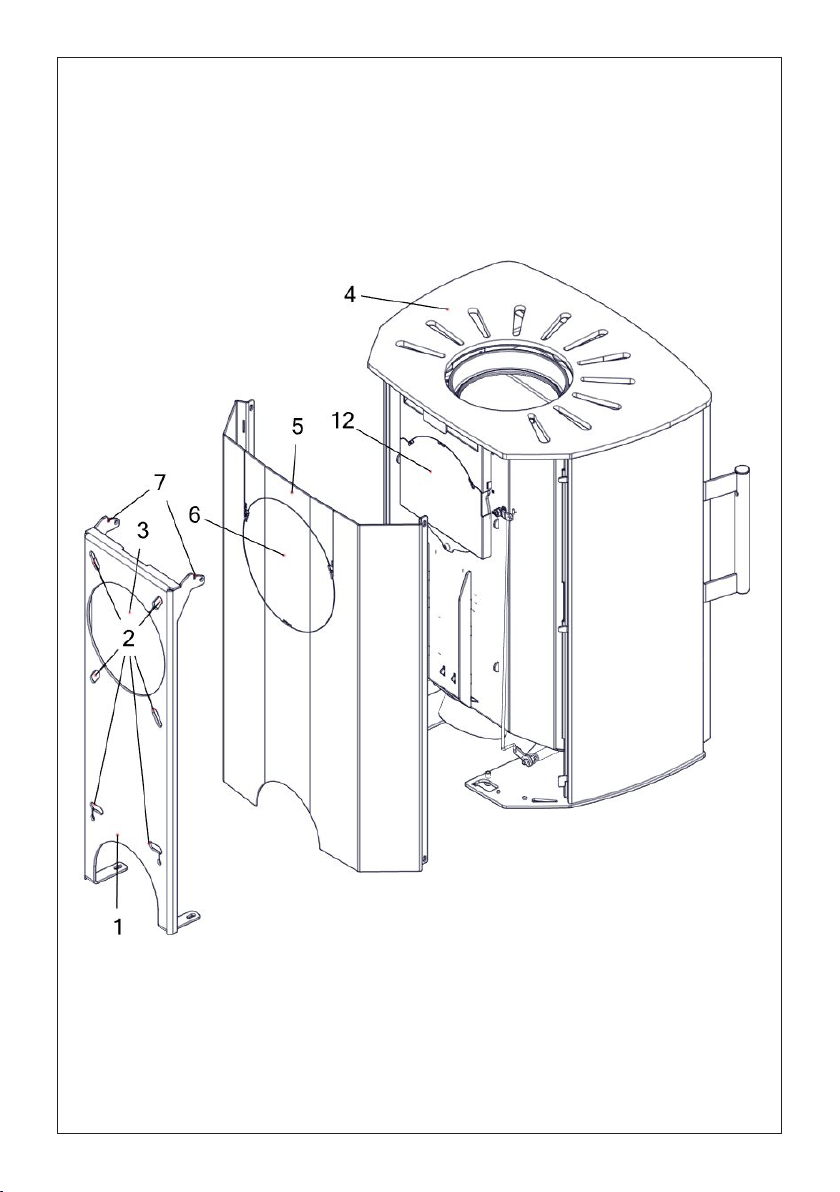

Mounting the stove on a wall
Place the wall bracket (1) on the wall at the desired height. Allow for a 22 cm distance as a
minimum from the oor to the bottom of the mounted wall bracket.
Mark the 6 holes (2) in the wall bracket on the wall and drill the holes. It is recommended to use
raw plugs of steel. If the ue duct is connected to a rear smoke outlet, mark the large hole (3)
in the wall bracket, and drill the hole. Secure the wall bracket to the wall with screws. It is very
important to ensure that the bracket is completely level. If the ue duct is connected to a rear

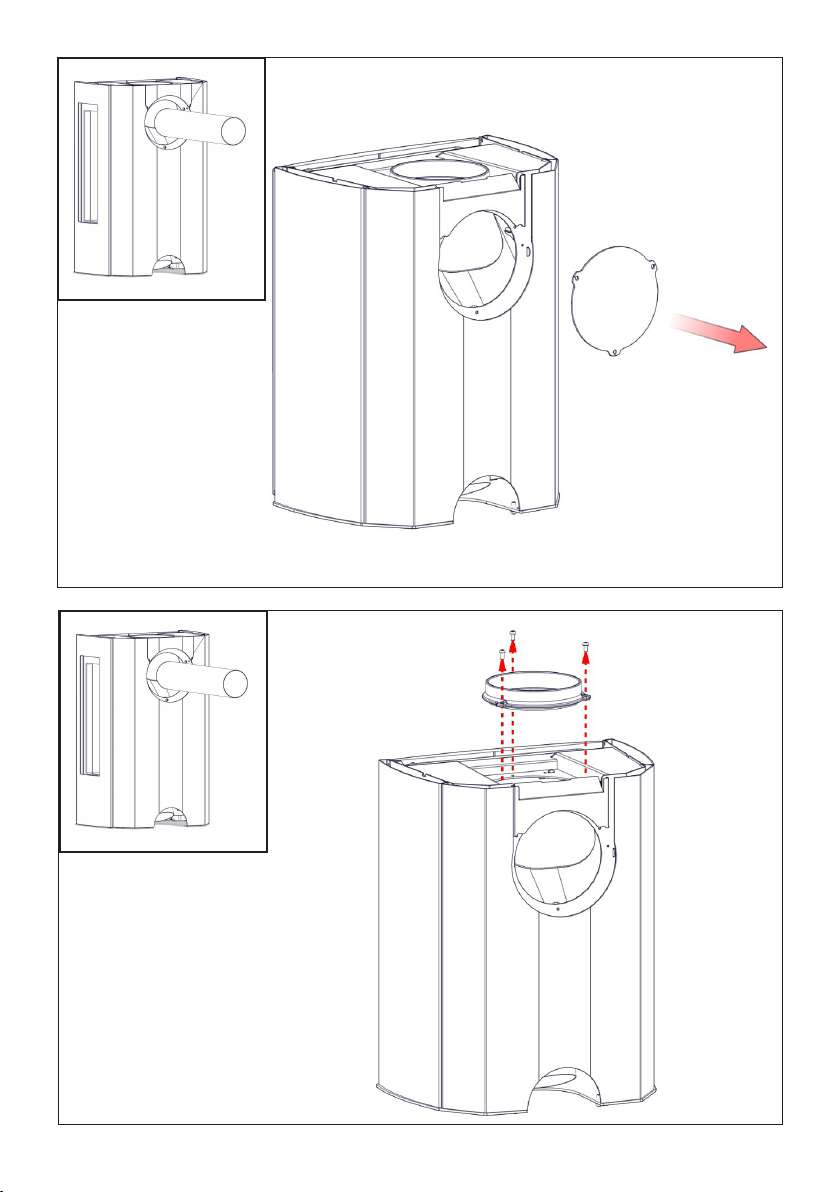

smoke outlet, remove the cover plate (4).

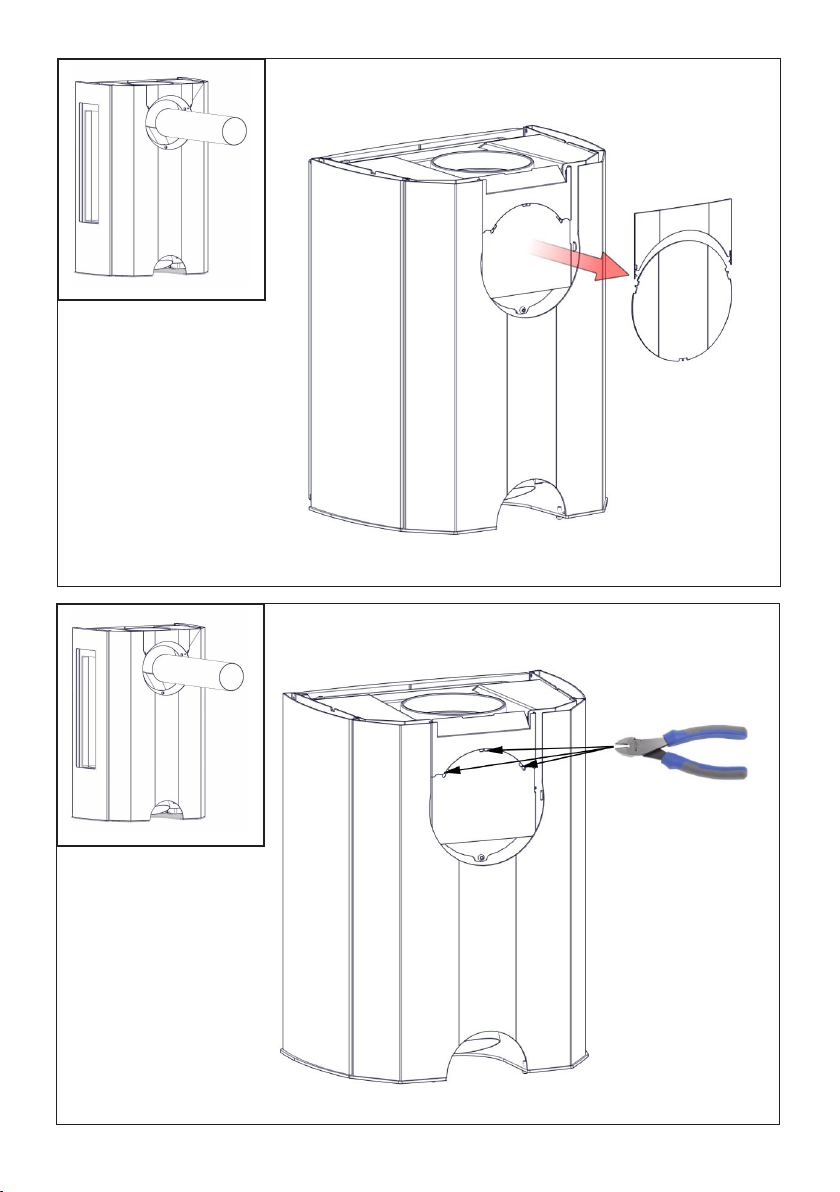

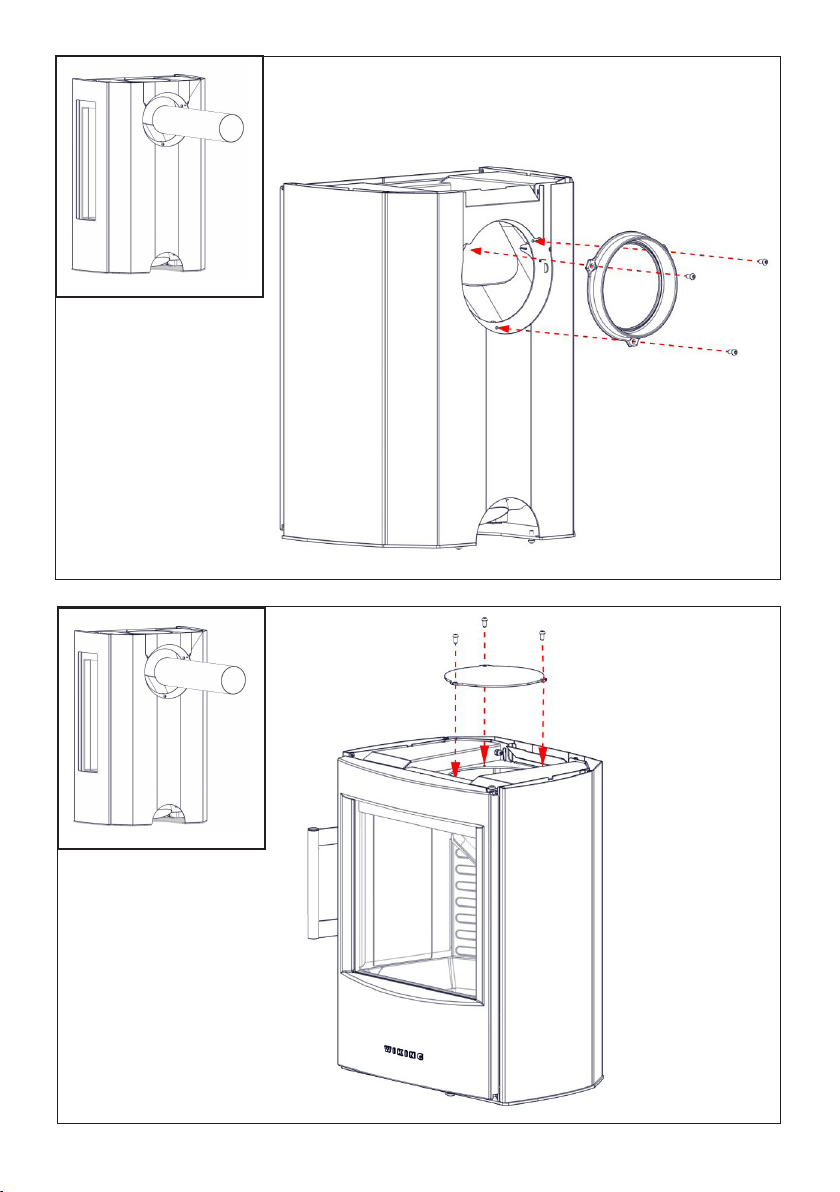

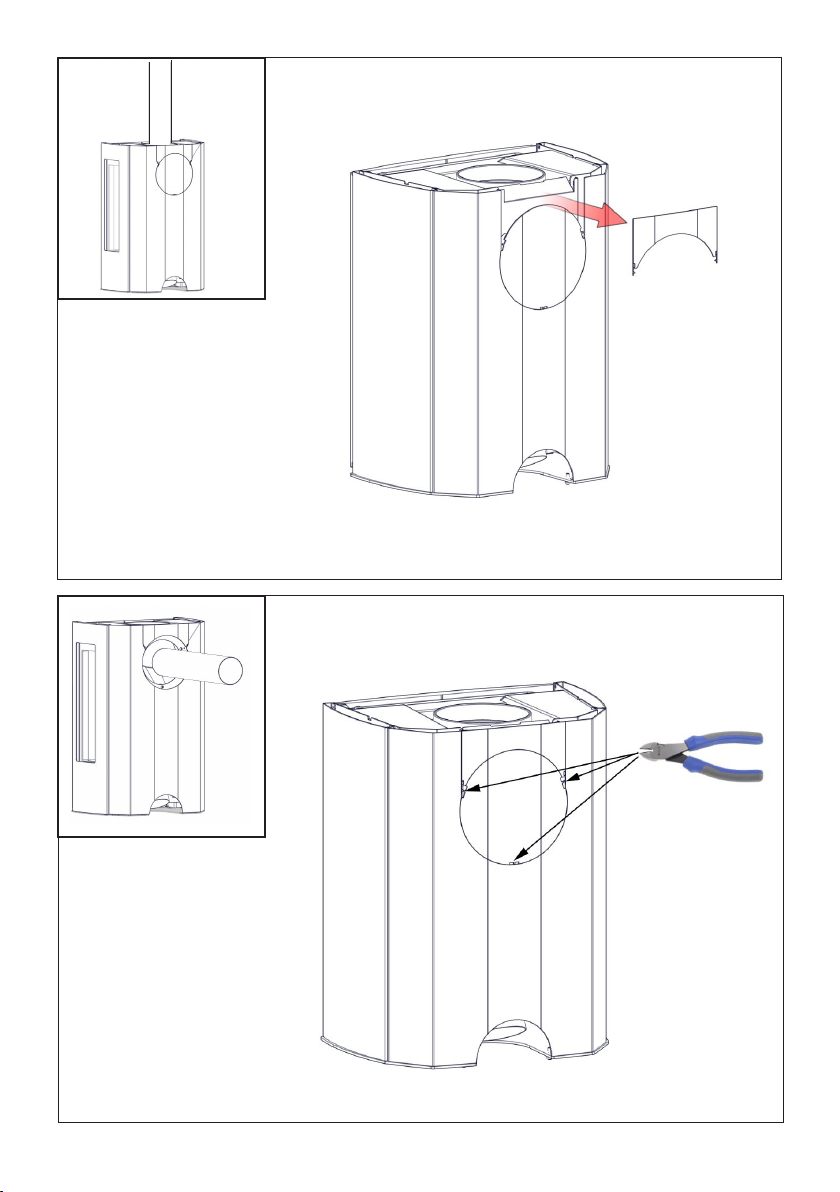

Lift o󰀨 the stove top plate (4). Break o󰀨 the pre-cut plate (5) at the top of the rear plate. For

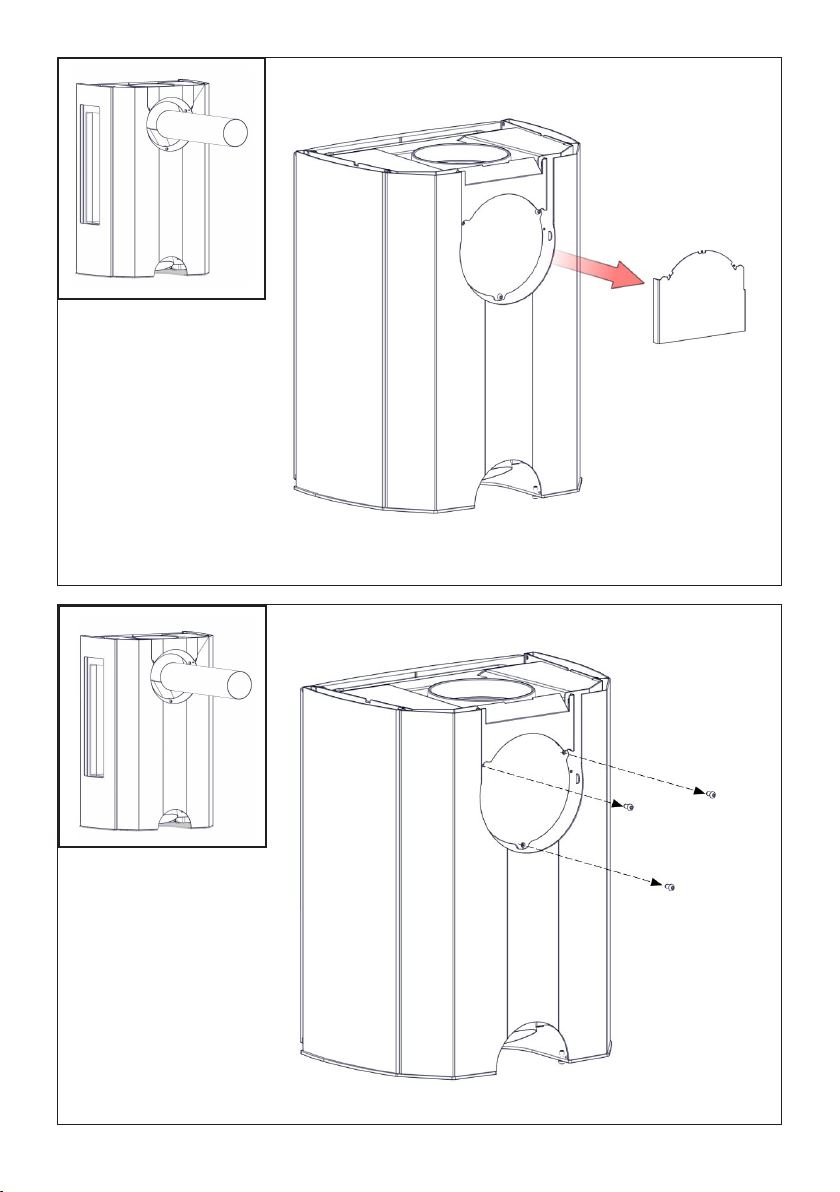

smoke outlet to the rear, break o󰀨 the pre-cut plate (6) on the rear plate in front of the smoke
outlet as well as the part of the heat shield (12) that covers the smoke outlet. Lift the stove up
onto the two hooks on the wall tting (7). For proper tting, make sure that the stove rests se-
curely in the hooks. Then insert a bolt M6x8mm (8) in the hole (9) in the wall tting hook, one

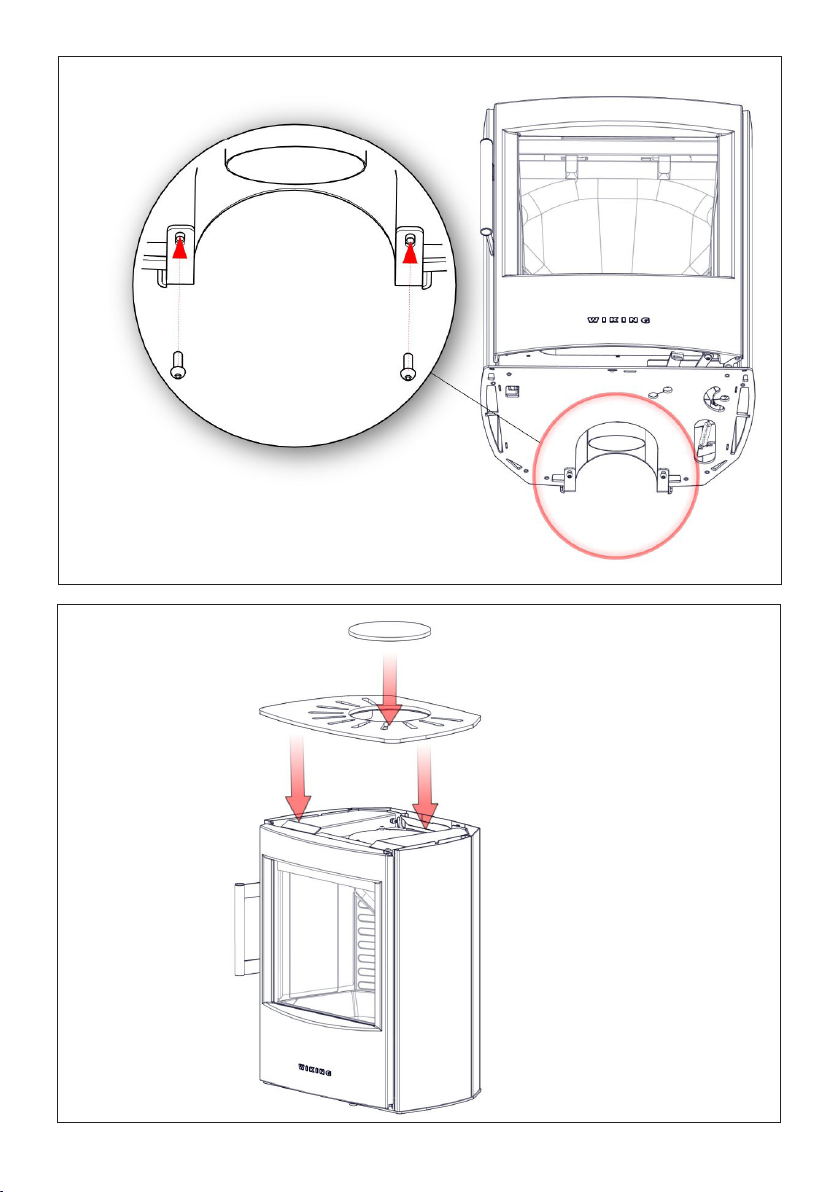

in either side, and fasten with the nut (10). Tighten the two M6x16 mm screws (11) through the
tting and into the bottom of the stove. This locks the stove into the wall tting. Replace the
stove top plate.

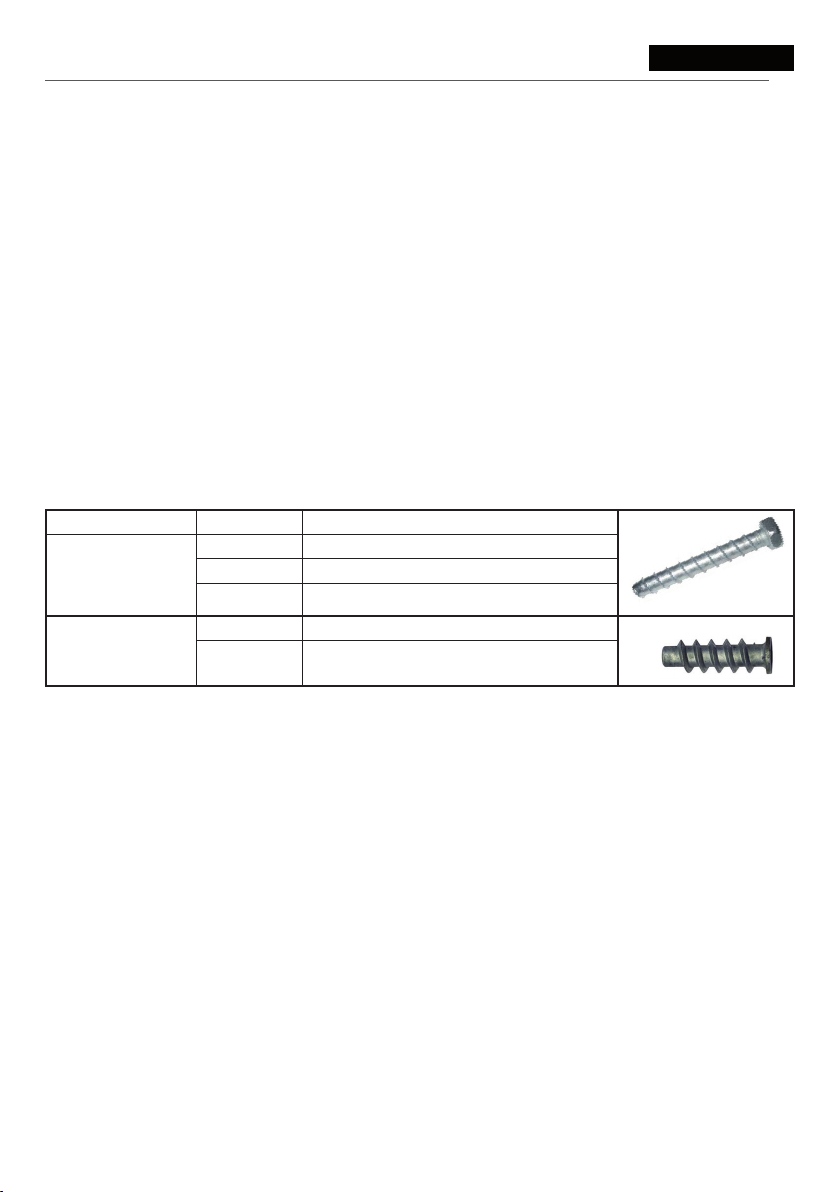

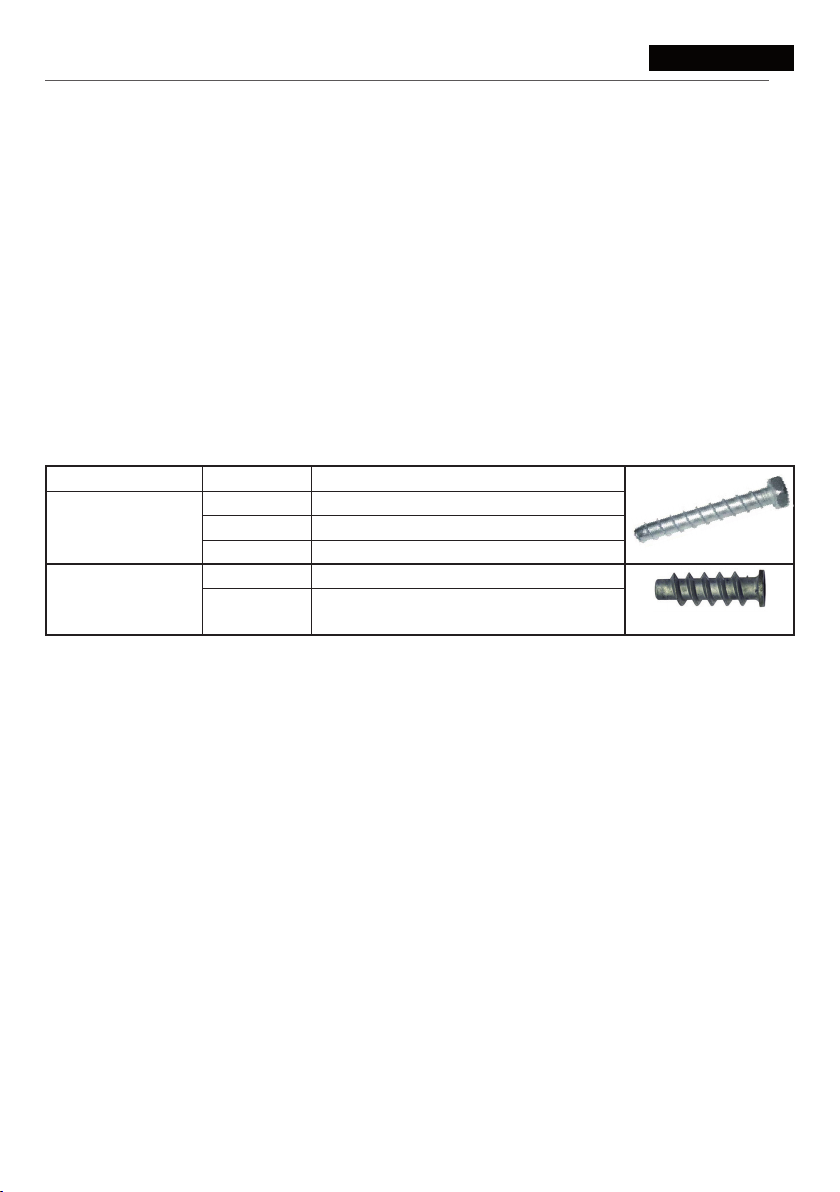

Building material Producer Type and designation
Concrete,
solid brick or
hollow brick
Hilti HUS-H 10,5 x 55
Expandet MMS-S 7,5 x 50
Fischer FBS 8/5 US
Air-entrained
concrete
Expandet LB metal M10 air-entrained concrete
anchor
Fischer FTP M 10 + set screw M10 x 25 mm
steel
The wall’s plaster work is not accounted for in the sizes listed above. The anchor’s e󰀨ective
length must therefore be increased by at least the minimum thickness of the plaster work.
Important! The wall tting may not be screwed into brick joints.
ENGlIsh

17
Aufhängung des Kaminofens an der Wand
Der Wandbeschlag (1) wird in der gewählten Höhe an die Wand gehalten. Zwischen Fußboden
und Boden des aufgehängten Wandbeschlags müssen mindestens 22 cm Abstand sein.
Die 6 Löcher (2) im Wandbeschlag werden an der Wand markiert und es werden Löcher ge-
bohrt. Wir empfehlen, dass Dübel aus Stahl verwendet werden. Bei einem Rauchrohranschluss
nach hinten wird das große Loch (3) im Wandbeschlag markiert und es wird ein Loch gebohrt.
Der Wandbeschlag wird an der Wand festgeschraubt. Es ist äußerst wichtig, dass sich der Be-
schlag völlig in der Waagerechten bendet.
Bei einem Rauchrohranschluss nach hinten wird die Deckplatte (4) entfernt.
Die Auageplatte (4) des Kaminofens abnehmen. Die vorgestanzte Platte (5) oben an der
Rückwand herausbrechen. Beim Rohranschluss nach hinten werden ebenfalls sowohl die run-
de vorgeschnittene Platte (6) am rückseitigen Blech vor dem Rauchabzug als auch der Teil des
vor dem Rauchabzug bendlichen Wärmeschilds (12) abgebrochen. Der Ofen wird in die bei-
den Haken (7) der Wandhalterung eingehängt. Damit er korrekt sitzt, ist darauf zu achten, dass
er bis zum Anschlag hinabgleitet. Danach an jeder Seite eine Schraube M6x8 mm (8) in das
Loch (9) im Haken des Wandbeschlags schrauben und mit einer Mutter festziehen (10). Die
beiden Schrauben (11) M6x16 mm durch den Wandbeschlag in den Boden des Kaminofens
schrauben. Damit wird der Kaminofen fest mit dem Wandbeschlag verbunden. Die Auageplat-
te des Kaminofens wieder anbringen.

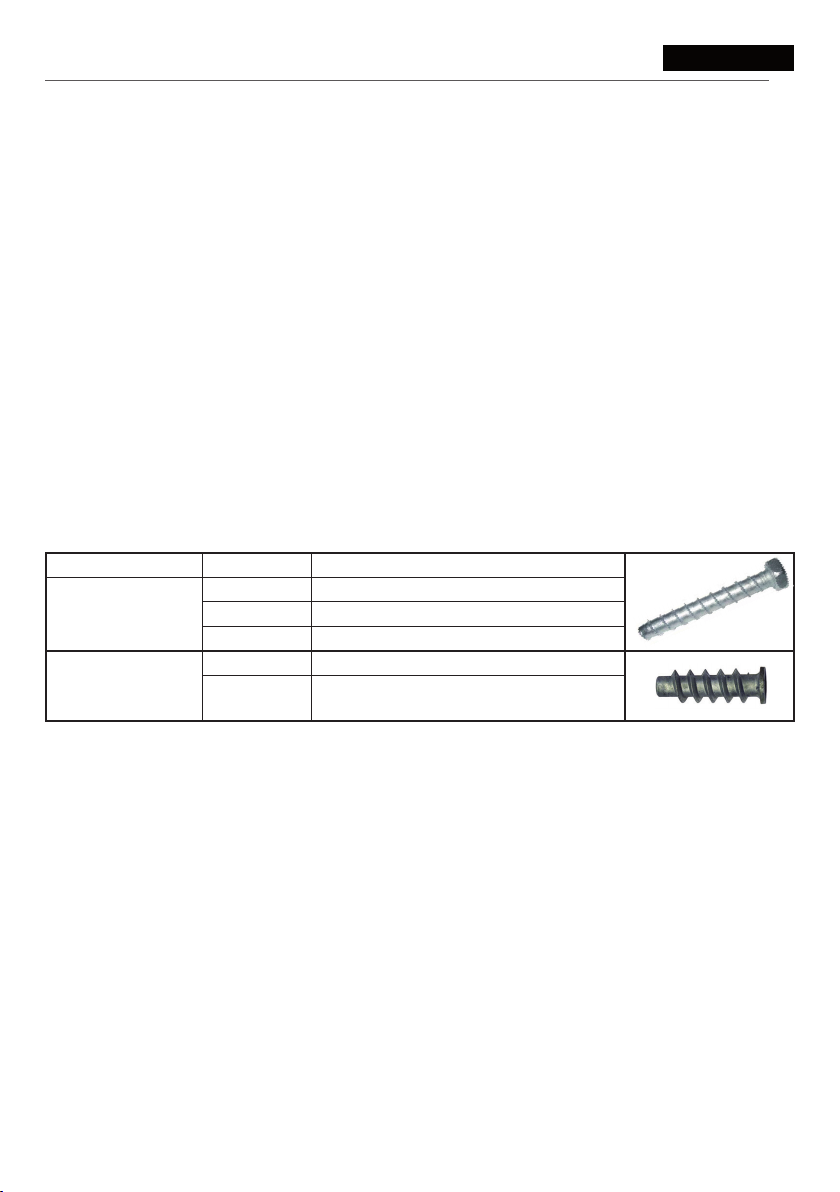

Baumaterial Produzent Typ und Bezeichnung
Beton, massiver
Backstein oder
Hohlblockstein
Hilti HUS-H 10,5 x 55
Expandet MMS-S 7,5 x 50
Fischer FBS 8/5 US
Porenbeton
Expandet LB Metal M10 Porenbetonanker
Fischer FTP M 10 + Schraubensatz M10 x 25
mm Stahl
In den oben erwähnten Größen wurde der Putz am Wand nicht mit einkalkuliert. Deshalb muss
die Nutzlänge des Ankers mit minimum die Dicke des Putzes verlängert werden.
Wichtig! Der Wandbeschlag darf nicht in einer Fuge festgeschraubt werden.
DEutsch

18
Henge peisovnen på veggen
Plasser veggbeslaget (1) på veggen i ønsket høyde. Det skal være en minimumsavstand på 22
cm fra gulvet til bunnen av det opphengte veggbeslaget.
Marker de 6 hullene (2) i veggbeslaget på veggen og bor hullene. Vi anbefaler bruk av rawplugs
i stål. Ved tilslutning til røykrør bak merker du opp det store hullet (3) i veggbeslaget og borer
det ut. Skru veggbeslaget fast i veggen. Det er svært viktig at beslaget er fullstendig i vater. Ved
tilslutning til røykrør bak skal du fjerne dekkplaten (4).
Løft av ovnens topplate (4). Brekk av den forskårne platen (5) øverst på bakplaten. Når røykrø-
ret skal kobles til på baksiden, må du først brekke av både den forhåndstilskårede runde platen
(6) på bakplaten foran røykavgangen samt den delen av varmeskjoldet (12) som sitter foran
røykavgangen. Peisovnen løftes opp på veggbeslagets to kroker (7). Det er viktig at peisovnen
faller helt ned i krokene. Skru deretter en skrue M6x8 mm (8) i hullet (9) i kroken på veggbesla-
get, en skrue i hver side, og fest skruen med en mutter (10). Monter de to skruene (11) M6x16
mm gjennom veggbeslaget og opp i bunnen av ovnen. Legg ovnens topplate tilbake der hvor
den skal ligge.
Dette låser peisovnen fast til veggbeslaget.
Byggemateriale Produsent Type og betegnelse
Betong,massive
murstein
eller hulstein
Hilti HUS-H 10,5 x 55
Expandet MMS-S 7,5 x 50
Fischer FBS 8/5 US
Porebetong Expandet LB metall M10 porebetonganker
Fischer FTP M 10 + settskrue M10 x 25 mm
stål
Det er i de ovennevnte størrelsene ikke tatt høyde for puss på veggen. Derfor skal ankerets
nyttelengde økes med minimum pusstykkelsen.
Viktig! Veggbeslaget må ikke skrus fast i en fuge.
NorsK

19
Upphängning av braskaminen på vägg
Placera väggbeslaget (1) i vald höjd på väggen. Det måste nnas ett avstånd på minst 22 cm
från golvet till det upphängda väggbeslagets undersida.
Markera väggbeslagets 6 hål (2) på väggen. Borra hålen. Vi rekommenderar att du använder
stålplugg. Vid rökrörsanslutning bakåt ska du markera det stora hålet (3) i väggbeslaget och
borra hålet. Skruva fast väggbeslaget på väggen. Det är viktigt att beslaget monteras absolut
vågrätt. Vid rökrörsanslutning bakåt ska du ta bort täckplåten (4).
Lyft av braskaminens toppskiva (4). Bryt av den utstansade skivan (5) högst upp på ryggplat-
tan. Vid rökrörsanslutning baktill ska du även bryta av både den runda utstansade skivan (6) på
ryggplåten framför rökutgången och den delen av värmeskölden (12) som sitter framför rökut-
gången. Det är viktigt att den hakar fast helt på krokarna. Skruva sedan i en skruv M6x8 mm (8)
i hålet (9) i väggbeslagets krok, en i vardera sidan, och xera med en mutter (10). Skruva i de
två skruvarna (11) M6x16 mm genom väggbeslaget och upp i braskaminens botten. De låser
fast braskaminen i väggbeslaget. Lägg braskaminens toppskiva på plats igen.
Byggmaterial Fabrikant Typ och beteckning
Betong,
massiv mursten
eller hålsten
Hilti HUS-H 10,5 x 55
Expandet MMS-S 7,5 x 50
Fischer FBS 8/5 US
Porbetong Expandet LB metall M10 porbetong plugg
Fischer FTP M 10 + Bult M10 x 25 mm stål
Det är i ovannämnda storlekar har det inte tagits hänsyns till puts på väggen. Därför ska plug-
gens längd ökas med minimum putstjockleken.
Observera! Väggbeslaget får inte skruvas fast i en murfog.
svENsK

20
Plaatsing van houtkachel aan wand
Plaats het wandbeslag (1) op de gewenste hoogte op de wand.
De minimale afstand tussen de vloer en de onderkant van het opgehangen wandbeslag is 22
cm.
Markeer de 6 gaten (2) in het wandbeslag op de wand en boor de gaten. Het is aangewezen
stalen rawpluggen te gebruiken. Markeer bij de aansluiting van de rookafvoerpijp aan de ach-
terkant het grote gat (3) in het wandbeslag en boor het gat. Schroef het wandbeslag vast op de
wand. Het is van groot belang dat het beslag volledig waterpas wordt gemonteerd. Verwijder de
dekplaat (4) bij de aansluiting van de rookafvoerpijp aan de achterkant.
Til de bovenplaat (4) van de kachel. Breek de voorgesneden plaat (5) aan de bovenkant van
de achterplaat weg. Als de rookbuisaansluiting aan de achterkant komt te zitten, breekt u de
voorgestanste plaat (6) op de achterplaat voor de rookafvoer af, evenals het deel van het hitte-
schild (12) dat de rookafvoer bedekt. Til de kachel op de twee haken (7) van het wandbeslag.
Het is belangrijk dat de kachel volledig in de haken valt. Monteer vervolgens een schroef M6x8
mm (8) in het gat (9) in de haak van het wandbeslag, één aan elke kant, en zet deze vast met
een moer (10). Monteer de twee schroeven (11) M6x16 mm door het wandbeslag omhoog in
de bodem van de kachel. Op die manier wordt de kachel aan het wandbeslag vastgezet. Leg
de bovenplaat weer terug op de kachel.
Bouwmateriaal Producent Type en omschrijving
Beton,
massievebaksteen
of holle steen
Hilti HUS-H 10,5 x 55
Expandet MMS-S 7,5 x 50
Fischer FBS 8/5 US
Gasbeton Expandet LB, metalen M10-gasbetonanker
Fischer FTP M10 + bout M10 x 25 mm, staal
Er is bij de bovengenoemde maten geen rekening gehouden met eventueel pleisterwerk. Daar-
om moet de nuttige lengte van het anker worden verhoogd met de minimale dikte van het
pleisterwerk.
Belangrijk! Het wandbeslag mag niet in een voeg worden geschroefd.
NEDErlaNDs
