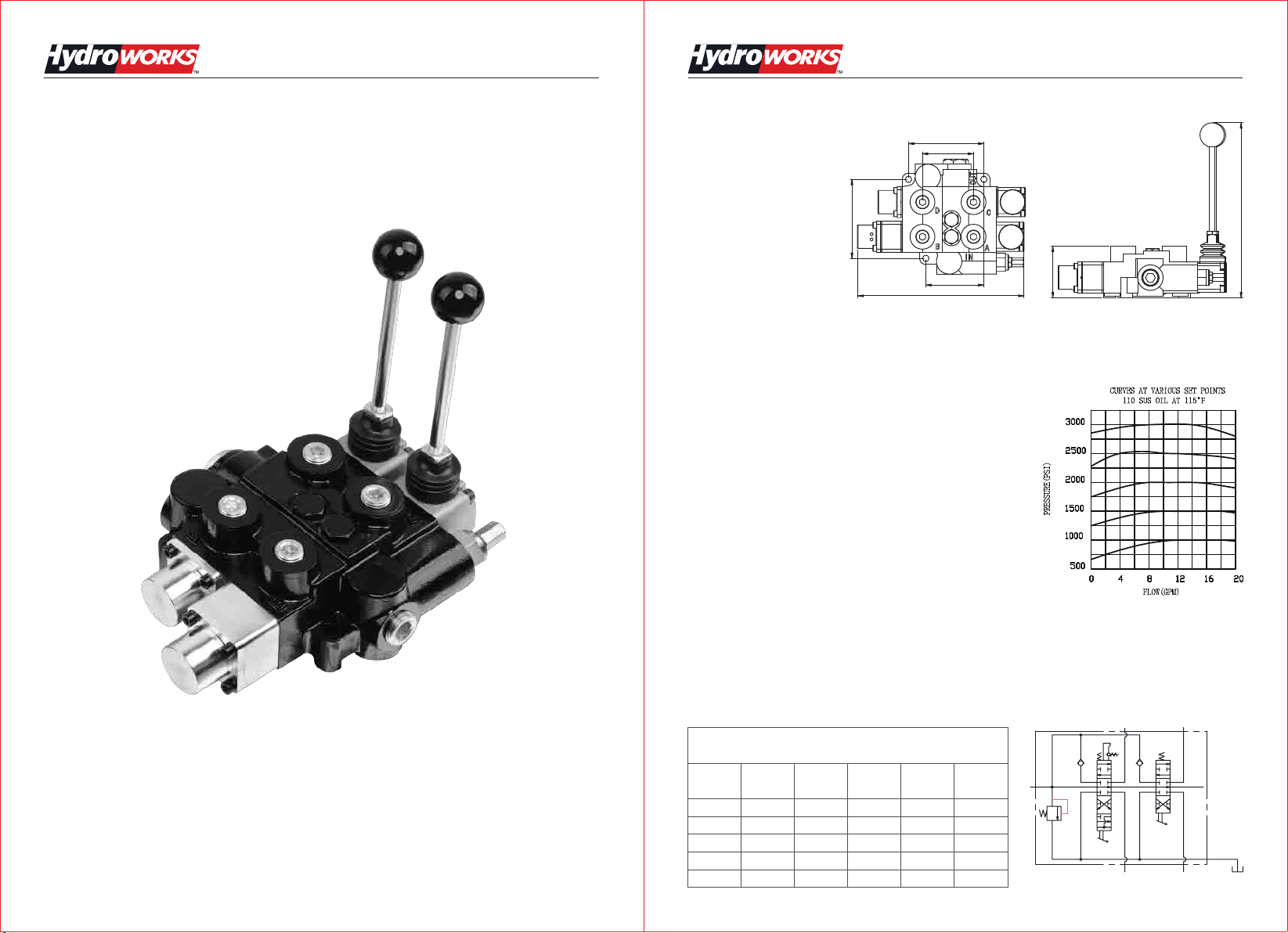

1 OF 5
MONO-BLOCK DIRECTIONAL CONTROL VALVE WITH FLOAT
INSTRUCTION MANUAL
INSTALLATION DIMENSION:
• MODEL 8491383
• CAPACITY: 25GPM
• MAX PRESSURE: 3,000PSI
FEATURES:
• Float position is ideal for blades and buckets which must move freely up and down
• Hard chrome plated spools with metering notches provide accurate flow control
• Customizable with a variety of spools and spool positioner options
• Load check on each spool to prevent the fall of a cylinder as the spool is shifted
• High tensile strength cast iron mono-block construction
SPECIFICATION:
• 3-Position, 4-Way
• Power beyond and closed center capability
• I/O port #12 ORB; working port #8 ORB
• Differential poppet style relief, adjustable from
1,500 to 3,000PSI, relief preset at 2,000PSI
RECOMMENDED SYSTEM:
Parallel Circuit
Maximum Operating Pressure .................................................................................................................. 3,000 PSI
Maximum Operating Temperature ................................................................................................................. 180˚F
Maximum Tank Port Pressure ................................................................................................................... 500 PSI
Recommend System Filtration ................................................................................................. ISO 4406 19/17/14
#8491383 2-SPOOL VALVE PRESSURE DROP VALUES
MONO-BLOCK DIRECTIONAL CONTROL VALVE WITH FLOAT
INSTRUCTION MANUAL
T A
D
B
C
P
Flow
(GPM)
5
10
15
20
25
Inlet to
outlet
3
8
16
28
44
Inlet to
A or B
11
22
38
57
83
Inlet to
C or D
11
24
42
68
101
A or B
to Outlet
2
8
15
27
43
C or D
to Outlet
2
5
11
19
29
2- Spool Pressure Drop Values 110 SUS OIL AT 115˚F
△P-PSI
10.75
5.12
4.88
3.76
3.31
11.33
3.33
RELIEF VALVE 110 SUS OIL AT 115˚F
MODEL No.: 8491383

1 OF 5
VALVE MONO-BLOC DE CONTROLE DE DIRECTION
MODE D’EMPLO
IDIMENSION D’INSTALLATION
• MODELE 8491383
• CAPACITE: 25GPM
• PRESSION MAX: 3,000PSI
CARACTERISTIQUE:
• Float position is ideal for blades and buckets which must move freely up and down
• Le chrome dur plaqué des bobines avec le mesurage d'encoches fournit le contrôle de flux précis
• Adaptable avec une variété de bobines et positionement bobine options
• Le contrôle de Charge sur chaque bobine pour empêcher la chute d'un cylindre comme la bobine est changée
• Construction mono-blocage en haute fonte de force de tension
SPECIFICATION:
• 3-Position, 4-manière
• Puissance dépassée et capacité du centre fermé
• I/O orifice #12 ORB; orifice mise en fonction #8 ORB
• La valve de sécurité réglable de 1500 à 3000 psi, prérégler à 2000 PSI
RECOMMENDED SYSTEM:
Parallel Circuit
Maximum Operating Pressure .................................................................................................................. 3,000 PSI
Maximum Operating Temperature ................................................................................................................. 180˚F
Maximum Tank Port Pressure ................................................................................................................... 500 PSI
Recommend System Filtration ................................................................................................. ISO 4406 19/17/14
#8491383 2- VALEURS DE LA PRESSION BAISSEE POUR LA VALVE DE BOBINE
VALVE MONO-BLOC DE CONTROLE DE DIRECTION
MODE D’EMPLO
T A
D
B
C
P
10.75
5.12
4.88
3.76
3.31
11.33
3.33
MODELE No.: 8491383
COURBES AU POINTS DIFFERENTS
110 SUS HUILE Q 115˚F
DEBIT(GPM)
PRESSION(PSI)
VALVE DE SECURITE 110 SUS HUILE A 115˚F
Débit
(GPM)
5
10
15
20
25
Entrée à
Sortie
3
8
16
28
44
Entrée à
A ou B
11
22
38
57
83
Entrée à
C ou D
11
24
42
68
101
A ou B
à sortie
2
8
15
27
43
C ou D
à sortie
2
5
11
19
29
2- Valeurs de la Pression Baissée de vavle 110 SUS HUILE A 115˚F
△P-PSI

2 OF 5
VALVE MONO-BLOC DE CONTROLE DE DIRECTION
MODE D’EMPLO
VAVLE DE SECURITE REGLABLE –La valve de sécurité réglable est un prototype de toutes les valve
mono-bloc de contrôle de direction. Le réglage d'usine est de 2, 000PSI .Autres paramètres peuvent être
spécifiés.
METTRE LES SOULAGEMENTS – La pression de sécurité est réglée en enlevant l'écrou (Pièces n ° 29), et en
tournant la vis de réglage (pièce n ° 30). Tourner la vis de réglage dans le sens horaire augmentera la pression
et dans le sens inverse diminuera la pression (le manomètre doit être installé dans l’arrivée lorsque la pression
échappée est réglée). La gamme de la pression réglable est de 1500 psi à 3000 psi. Ne pas Retirer la vis de
réglage au point où elle tombe.
CHANGEMENT DE LA BOBINE DE VALVE ET DES RONDELLES (Voir Fig. 1) :
Déplacement:
• Enlever les 4 vis (Pièce #11) et enlever le Chapeau de Fin (Pièce #3).
• Enlever la Vis de Positionnement de Bobine (Pièce #11A). Enlever le Positionneur de Bobine (Pièce #2, 4, 5,
6,7).
• Enlever la Rondelle de Soutien de Bobine et l'anneau O de Bobine (Pièce #9, 10) de la fin de positioneur.
• Enlever les 4 vis (Pièce #16) et enlever l’assemblage de poignée (Pièces 7, 12, 13, 14, 17, 18,19).
• Enlevez la Rondelle de Soutien de Bobine et l'anneau O de Bobine (Pièces #9, 10) de la fin de poignée.
• Enlevez la Bobine (Pièce #8) du Corps de Valve (Pièce #1).
Installation:
• Installer le nouvel Acte Simple ou la Bobine du Moteur dans le Corps de Valve (Pièce #1).
• Installer la Rondelle de Soutien de Bobine et l'anneau O de Bobine (Pièces #9, 10) à la fin de poignée.
• Installer l’assemblage de poignée (Pièces #7, 12, 13, 14, 17, 18, 19). Installer les 4 vis (Pièce #16).
• Installer la Rondelle de Soutien de Bobine et l'anneau O de Bobine (Pièces #9, 10) à la fin de positioner.
• Installer le Positionneur de Bobine (Pièces #2, 4, 5, 6, 7). Appliquer le verrou de fil et installer la vis de
Positionnement de Bobine (Pièce #11A).
• Installer le Chapeau de Fin (Pièce #3). Installer les 4 vis (Pièce #11).
INSTALLATION D'UN KIT DETENT (Voir Fig.2):
Déplacement:
• Enlever les 4 vis (Pièce #11) et enlever le Chapeau de Fin (Pièce #3).
• Enlever la Vis de Positionnement de Bobine (Pièce #11A). Enlever le Positionneur de Bobine (Pièces #2, 4, 5, 6).
Installation:
• Appliquer le verrou de fil sur le fil détent. Installer le détent à la bobine (Part# 8).
• Installer le Chapeau de Fin (Pièce #3). Installer les 4 vis (Pièce #11).
3 OF 5
VALVE MONO-BLOC DE CONTROLE DE DIRECTION
MODE D’EMPLO
SCHEMA D’EXPLOSION
Fig.1
7
19
27
23
24
26
22 21
20
31
25
36
33
17
29
7
50
35
48
45
47
7
42
3
41
3
43
44
49
11
10
2
4
9
838
46
1
9
12 1816
13
30
14
28
40
10
34
11
37
19
32
9
5
39
51
6
Fig.2
81 0
9
75
3
1 1 - A
1 1
2
64

4 OF 5 5 OF 5
VALVE MONO-BLOC DE CONTROLE DE DIRECTION
MODE D’EMPLO
LISTE DES PIECES
VALVE MONO-BLOC DE CONTROLE DE DIRECTION
MODE D’EMPLO
AVERTISSEMENT
Les valves hydrauliques doivent être correctement installées dans le système hydraulique afin d’éviter
des blessures corporelles et / ou des dommages matériels. En outre, l'utilisation incorrect de la valve
peut causer des blessures et / ou dommages matériels. Veuillez lire et comprendre tous les catalogues
et les informations de service avant de commencer, les outils appropriés, les connaissances et les
équipements de sécurité sont nécessaires pour toutes les opérations mécaniques, porter toujours des
lunettes de sécurité.
La fuite de fluide hydraulique sous pression peut avoir une force forte de pénétrer la peau, cela peut
causer des blessures graves. Ne pas utiliser la main pour vérifier la fuite hydraulique.
Escaping hydraulic fluid under pressure can have sufficient force to penetrate skin, causing serious
personal injury. Do not use your hand to check for hydraulic leaks.
Avant d'installer ou d’utiliser un composant hydraulique, assurez-vous que tous les poids ont été retirés
des cylindres ou des moteurs avant de débrancher les conduites hydrauliques.
La déconnexion des conduites hydrauliques peut entraîner le mouvement rapide et inattendue lorsque le
cylindre ou le moteur est surchargé. Cela peut causer des blessures graves.
Pour la pression, le débit ou la température, il ne faut pas dépasser la limite indiquée dans le mode
d’emploi, tous les systèmes hydrauliques ont besoin d’ un moyen pour limiter la pression maximale.
Une valve de pression échappée dans le système ou une pompe qui compense la pression est
nécessaires.
La surpression peut entraîner une défaillance imprévue d'un composant dans le système hydraulique ,
cela peut causer des blessures graves. Utiliser toujours un manomètre pour régler la valve de sécurité.
No. des pièces
