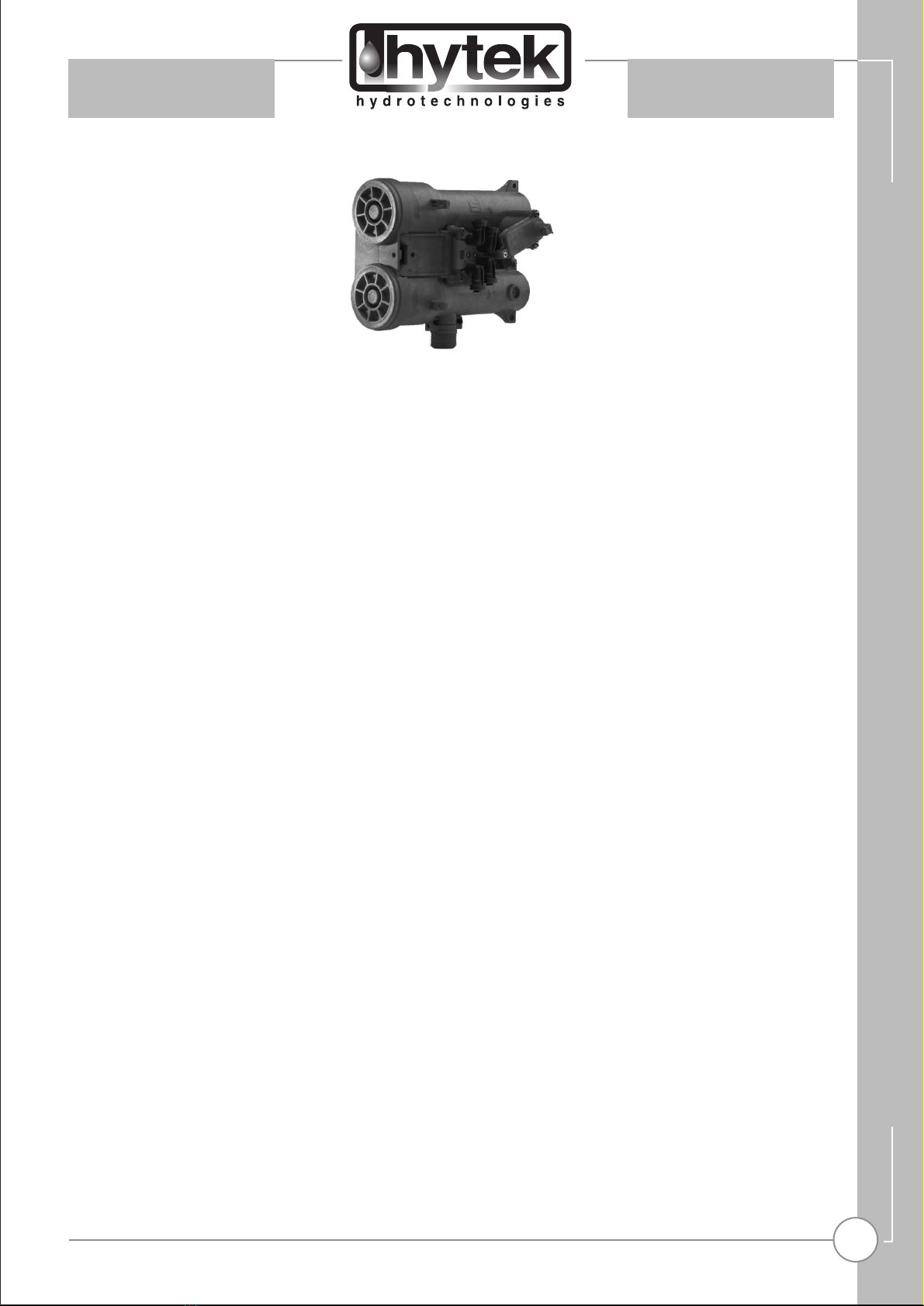

Hytek Siata V132 User manual

VALVOLE
SIATA
5
SIATA VALVES

www.hytekintl.com[email protected]
V132
PRESSIONE
- Pressione di esercizio: ________________________ da 1.5 a 6 bar
- Resistenza statica alla pressione: _____________________ 22 bar
PORTATA
- Portata di esercizio (Delta P = 1 bar): _________________ 7 mc/h
- Portata di lavaggio in controcorrente: ___________max 3 mc/h
- Portata del lavaggio lento: _________________ da 46 a 350 lt/h
- Portata lavaggio veloce in equicorrente: ______ max 2,5 mc/h
QUANTITATIVO MAX DI RESINA RIGERERABILE: __________ 200 lt
TEMPERATURA DI ESERCIZIO: ____________________ da 5 a 40° C
MATERIALE CORPO VALVOLA: _______________________ ABS + FV
RIGENERAZIONE IN EQUI-CORRENTE
- Cicli regolabili: _________________________ a seconda del timer
- Durata Massima disponibile: ___________ a seconda del timer
POTENZA ELETTRICA _______________________________ vedi timer
CICLI DELLA RIGENERAZIONE
- 1) Controlavaggio _________________________ contro-corrente
- 2) Aspirazione _______________________________ equi-corrente
- 3) Lavaggio Lento __________________________ equi-corrente
- 4) Lavaggio Rapido + Salamoia _____________ equi-corrente
- 5) Servizio______________________________________ equi-corrente
DIMENSIONI
- Filettatura Bombola: _____________________________ 2”1/2 8UN
- Tubo distributore: _________________________________ Ø 32 mm
- Conduttura allo scarico: __________________________ Ø 20 mm
- Conduttura alla salamoia: ____________________________ 3/8”
RACCORDI INGRESSO/USITA DISPONIBILI (A BAIONETTA)
- ¾ “ filetto femmina
- 1” filetto femmina
- 1 ¼ “ filetto femmina
- 1” ½ filetto femmina
- Ø ISO 32 femmina incollaggio
- ¾ “ NPT filetto femmina
- 1” NPT filetto femmina
- 1” ¼ NPT filetto femmina
- 1” ½ filetto maschio
- 2” filetto maschio
ACCESSORI/OPZIONI
- Vavola filtro
- Valvola per impianti di Demineralizzazione
- Valvola Salamoia
- By-Pass
- Produttore di cloro originale (solo abbinato con Timer ACL)
- No By-Pass Acqua grezza (a seconda del timer e con valvola
idropneumatica)
CERTIFICATI
- Conformità al DM 174 del 06/04/2004
- 2002/95/EC (RoHS)
V132
PRESSURE
- Operating Pressure: _______________________ from 1.5 to 6 bar
- Static resistance to pressure: _________________________ 22 bar
FLOW RATE
- Service Flow rate (1 bar drop): ______________________ 7 mc/h
- Backwash: ______________________________________max 3 mc/h
- Slow rinse: _______________________________ from 46 to 350 lt/h
- Fast rinse: ____________________________________ max 2,5 mc/h
MAXIMUM QUANTITY OF REGENERATIVE RESIN: _________ 200 lt
OPERATING TEMPERATURE: ___________________ from 5 to 40° C
VALVE MATERIAL: __________________________________ ABS + FV
DOWNFLOW REGENERATION
- Adjustable cycles: _____________________ depend on the timer
- Time available: _______________________ depend on the timer
ELECTRICAL RATE __________________________________ see timers
REGENERATION CYCLE
- 1) Backwash _______________________________________ Upflow
- 2) Brine _________________________________________ Downflow
- 3) Slow Rinse _____________________________________ Downflow
- 4) Rapid Rinse + Brine Refill _______________________ Downflow
- 5) Servizice______________________________________ Downflow
DIMENSIONS
- Mounting base: _________________________________ 2”1/2 8UN
- Distributor pilot: _________________________________ Ø 32 mm
- Drain line: _________________________________________Ø 20 mm
- Brine line: _____________________________________________ 3/8”
PIPING FITTING IN/OUT AVAILABLE (BAYONET)
- ¾“ female thread
- 1” female thread
- 1 ¼“ female thread
- 1”½ female thread
- Ø ISO 32 female fitting to glue
- ¾ “ NPT female thread
- 1” NPT female thread
- 1” ¼ NPT female thread
- 1” ½ male thread
- 2” male thread
ACCESSORIES/OPTIONS
- Filter Valve
- Demineralization Valve
- Brine Valve
- By-Pass
- chlorine generator (sonly ACL Timer)
- No By-Pass raw water (depend on the timer and with
idropneumatic valve)
CERTIFICATES
- DM 174 DD April 06, 2004 compliance
- 2002/95/EC (RoHS)
V132 Siata
195

www.hytekintl.com[email protected]
L/min 0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150
Us gpm 2,6 5,3 7,9 10,6 13,2 15,9 18,52 21,2 23,8 26,46 6,46 29,1 34,4 37,0 39,7
2
1,8
1,6
1,4
1,2
1
0,8
0,6
0,4
0,2
PORTATA DI
SERVIZIO/SERVICE
FLOW RATE

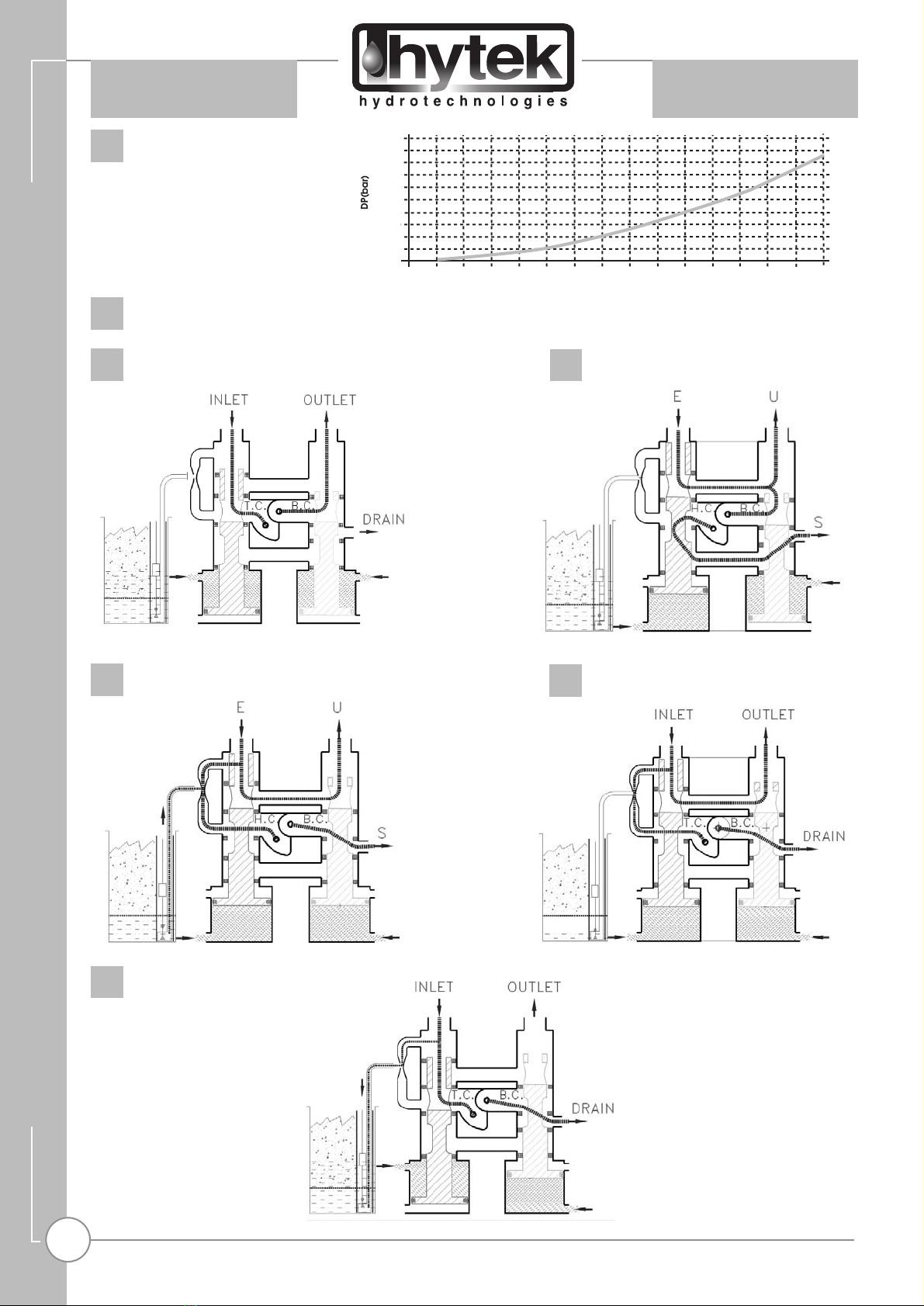

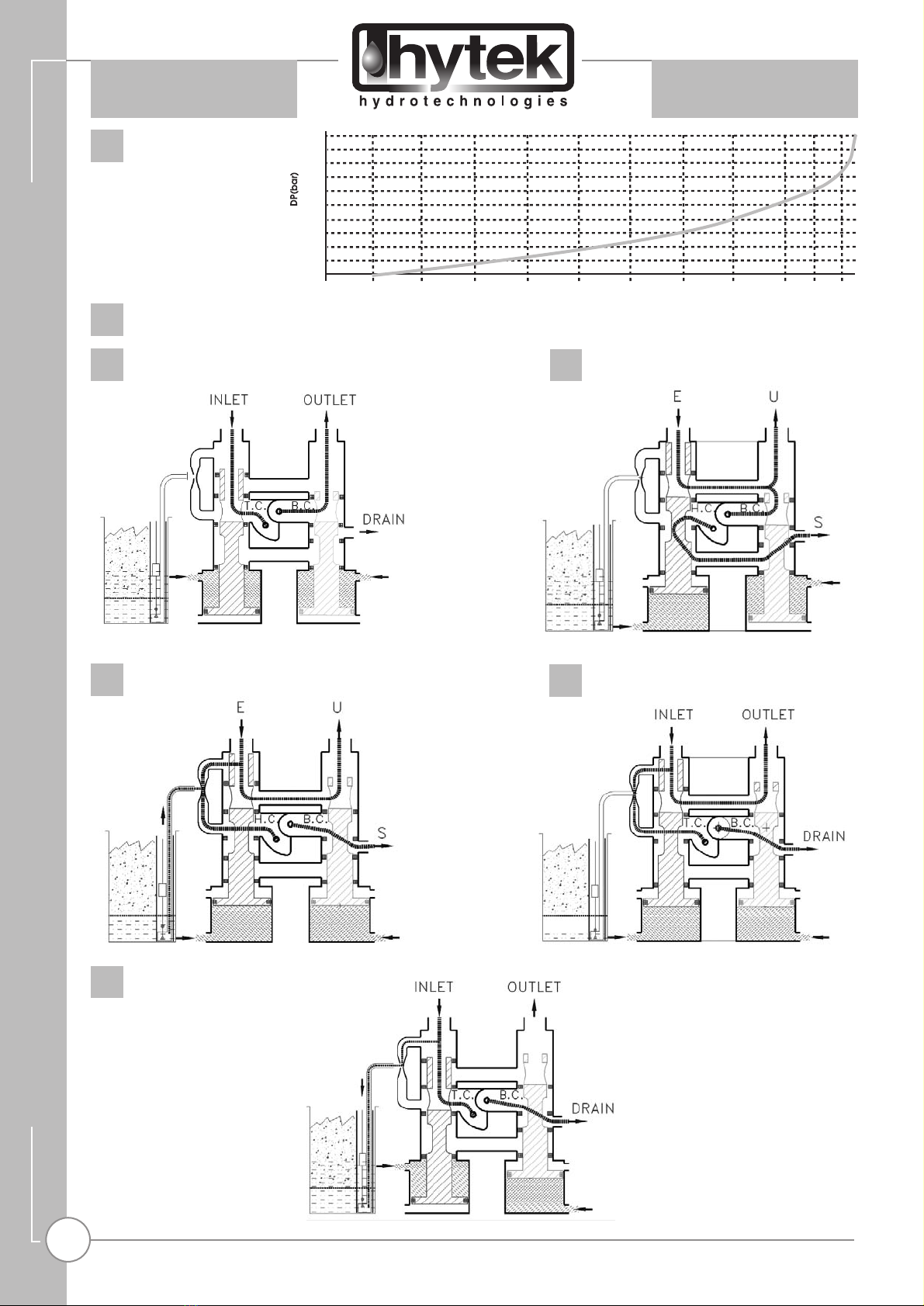

SCHEMI DI FLUSSO/FLOW DIAGRAMS
SERVIZIO/SERVICE
1CONTROLAVAGGIO/BACHWASH
2
ASPIRAZIONE/SUCTION
3LAVAGGIO LENTO/SLOW RINSE
4
LAVAGGIO RAPIDO/FAST RINSE
5
0
V132
Siata
196

www.hytekintl.com[email protected]
MANUALE DI SERVIZIO
CARATTERISTICHE GENERALI
Le valvole v132 costituiscono l'elemento
essenziale per la realizzazione di impianti
di vario tipo ed utilizzo:
a) addolcimento (decalcificazione)
singolo o duplex o più colonne, ad uso
domestico, da laboratorio e industriale.
b)demineralizzazione e
decarbonatazione, singolo o duplex , per
usi di laboratorio e industriale, e per tutti
gli impieghi ove si renda necessaria di un
tipo d’acqua con caratteristiche di
qualità garantita.
c) filtrazione singola o duplex per tutte le
applicazioni precedenti.
Le valvole sono costruite con materiali
che garantiscono la massima resistenza
e qualità. le valvole dispongono di una
vasta gamma di timer, per il controllo di
tutte le fasi operative di servizio e di
rigenerazione, partendo dal più semplice
timer elettromeccanico con orologio
settimanale, ai sofisticati timer elettronici,
nei vari modelli, che consentono controlli
volumetrici, volumetrici/tempo, controllo
di salinità in microsiemens/cm etc.
Nei sistemi elettronici tutti i tempi di
intervento, delle fasi operative, sono
programmabili in relazione al tipo e
dimensione dell'impianto. per le
caratteristiche specifiche dei timer
vedere la sezione timer.
SCHEMI VARIANTI ADDOLCIMENTO
- A) Schema addolcimento duplex con
due valvole di misura salamoia, lavaggio
lento, valvola di uscita 3v. timer piloti:
- B) Schema addolcimento duplex con
valvola di misura salamoia, lavaggio lento
e dispositivo automatico/dinamico, per
la selezione della linea in aspirazione.
timer piloti. valvola 3v:
- C) Schema addolcimento duplex senza
lavaggio lento (contenitore sale/salamoia
alimentato separatamente) senza
valvola di misura salamoia. timer 5 piloti.
valvola 3v:
- E) Schema addolcimento duplex con
lavaggio lento (contenitore sale/salamoia
alimentato separatamente), senza
valvola di misura salamoia. Timer 7 piloti.
Valvola 3V

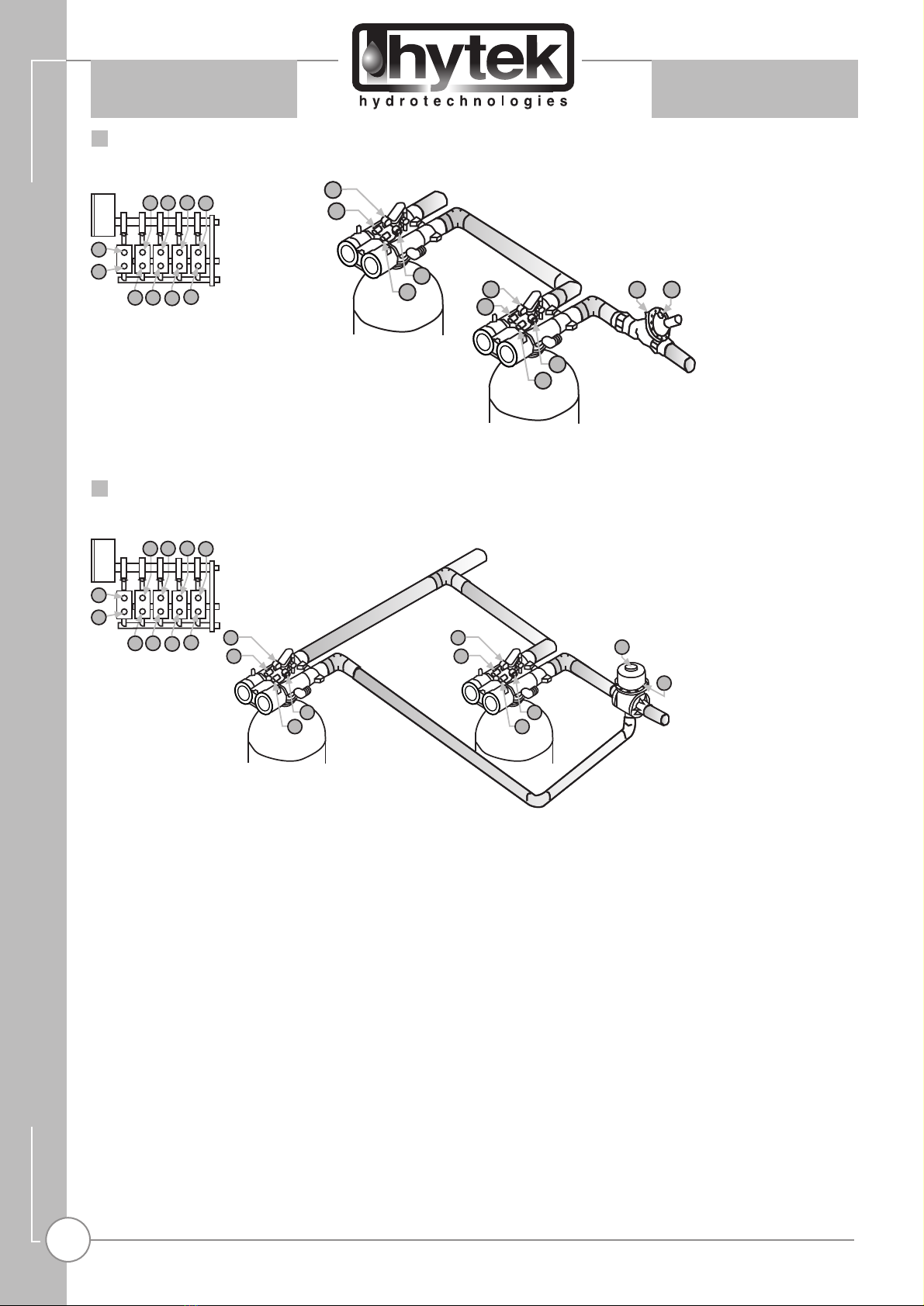

Collegamenti addolcimento duplex
riferimento schema “E” .
Collegamenti addolcimento duplex
riferimento schema “G” .
Collegamenti demineralizzatore
riferimento schema “H” .
Collegamenti demineralizzatore
riferimento schema “I” .
SPORGENZA TUBO DISTRIBUTORE
- F) Schema addolcimento Duplex senza
lavaggio lento (contenitore sale/salamoia
alimentato separatamente), due valvole
di uscita “a” e “b”. Timer 5 piloti. Senza
valvola di misura salamoia:
- G) Schema addolcimento duplex con
lavaggio lento (contenitore sale/salamoia
alimentato separatamente), due valvole
di uscita “a” e “b”. Timer 7 piloti. Senza
valvola di misura salamoia:
- H) Schema demineralizzazione senza
valvole per lavaggio lento, timer 5 pilot:
- I) Schema demineralizzazione con
valvole per lavaggio lento, timer 7 piloti:
Collegamenti addolcimento duplex
riferimento schemi “A”, “B”, “C” .
Collegamenti addolcimento duplex
riferimento schema “F” .
Sporgenza max 20 mm
Sporgenza min 15 mm
Smussare l'
imbocco del tubo
max 1 mm
V132 Siata
197

www.hytekintl.com[email protected]
SERVICE MANUAL
GENERAL FEATURES
V132 valves are the essential elements in
building the following systems:
a) simplex, duplex or multi-tank softening
(decalcification) systems for domestic,
laboratory and industrial use;
b) simplex or duplex demineralisation and
dealkalisation systems for laboratory and
industrial use and all other uses requiring
water with characteristics of guaranteed
quality;
c) simplex or duplex filtering systems for
all of the previous applications.
The valves are made with materials that
guarantee utmost resistance and quality.
They are available with a vast range of
controllers for every operation phase of
service and regeneration, starting from
the simplest electronic basic controller
with weekly clock to the sophisticated
electronic controllers in various models
which enable volume, volume-time
control and salinity control in
MicroSiemens/cm, etc.
In the electronic systems, all the
intervention times of operation phases
can be programmed in relation to system
type and dimension.
For specific controller features, see the
relative controller section.
SOFTENING VERSIONS SCHEMES
- A) Duplex softening scheme with two
brine measure valves, slow rinse, 3V
output valve. 5 pilot valve controller:
- B) Duplex softening scheme with brine
measure valve, slow rinse and
automatic/dynamic device to determine
brine-draw line. 5 pilot valve controller.
3V valve:
- C) Duplex softening scheme without
slow rinse, (salt-brine container fed
separately), without brine-measure valve.
5 pilot valve controller. 3V valve:
- E) Duplex softening scheme with slow
rinse (Salt/brine container fed separately)
without brine-measure valve. 7 pilot valve
controller. 3V valve:

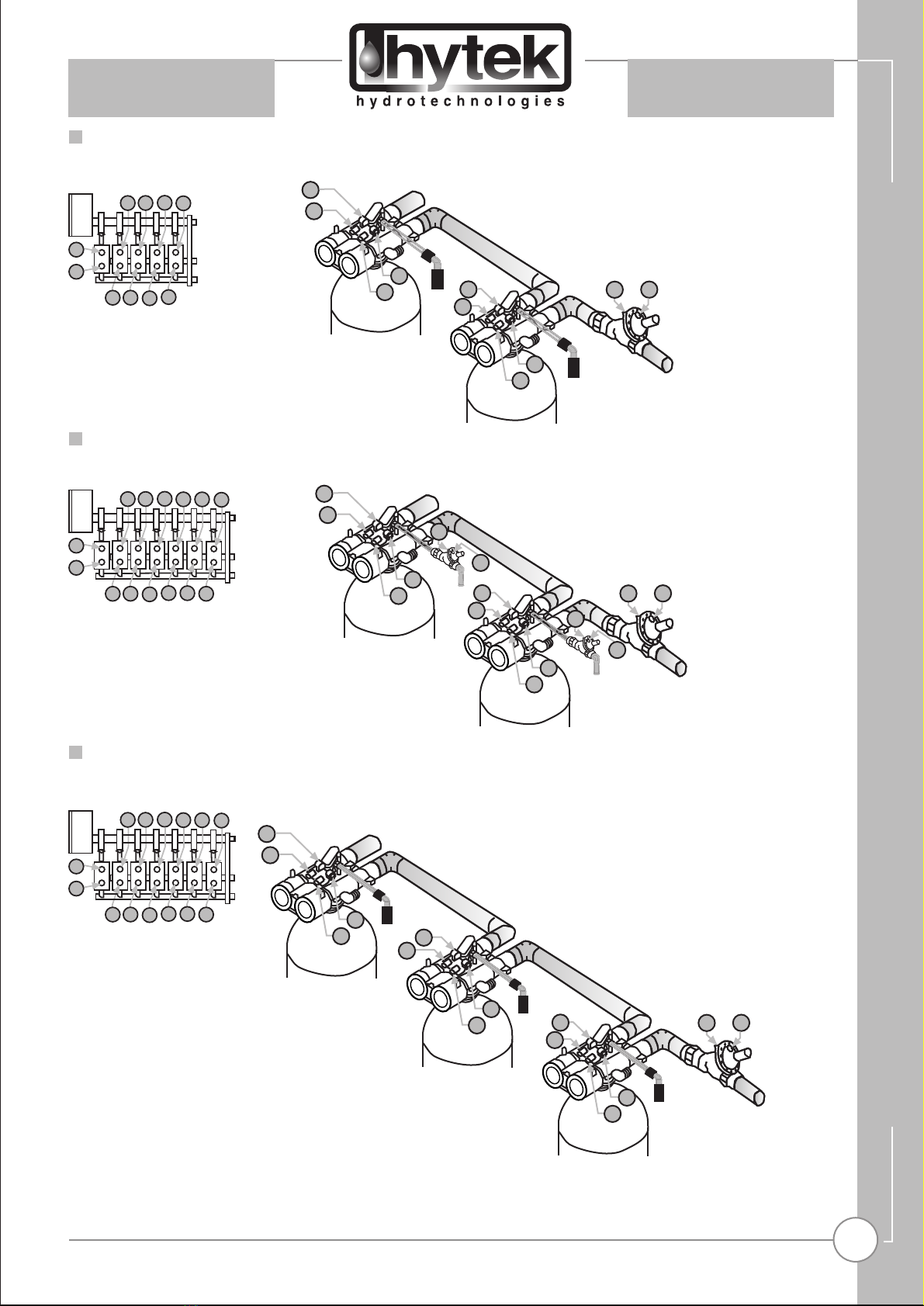

Duplex softening connections referring
to schemes “E”.
Duplex softening connections referring
to schemes “G”.
Deionisation connections referring to
schemes “H”.
Deionization connections referring to
schemes “I” .
PROJECTION TUBE PILOT
- F) Duplex softening scheme without slow
rinse (Salt/brine container fed separately)
Two output valves "A" and "B". 5 pilot
valve controller. Without brine measure
valve:
- G) Duplex softening scheme with slow
rinse (Salt/brine container fed separately)
Two output valves "A" and "B". 7 pilot
valve controller. Without brine measure
valve:
- H) Demineralisation scheme without
valves for slow rinse, 5 pilot valve
controller.Attention! Dissuaded
application:
- I) Demineralisation scheme with valves
for slow rinse, 7 pilot valve
controller.Attention! Application
Recommended:
Duplex softening connections referring
to schemes “A”, “B”, “C” .
Duplex softening connections referring
to schemes “F”. Maximum projection 20 mm
Minimum projection 15 mm
Cut off tub tip
max 1 mm
V132
Siata
198

www.hytekintl.com[email protected]

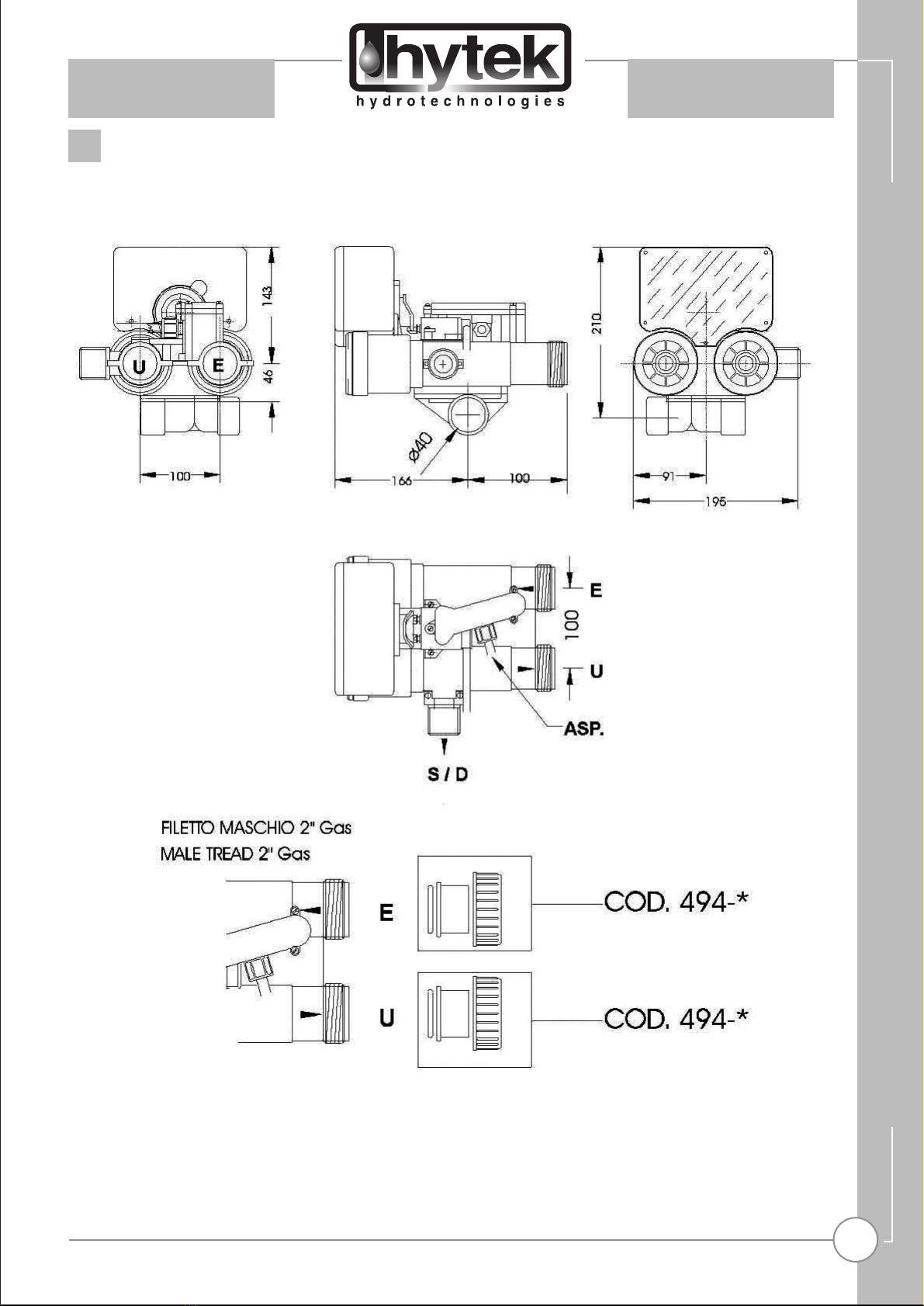

DIMENSIONI/DIMENSIONS
V132 Siata
199

www.hytekintl.com[email protected]

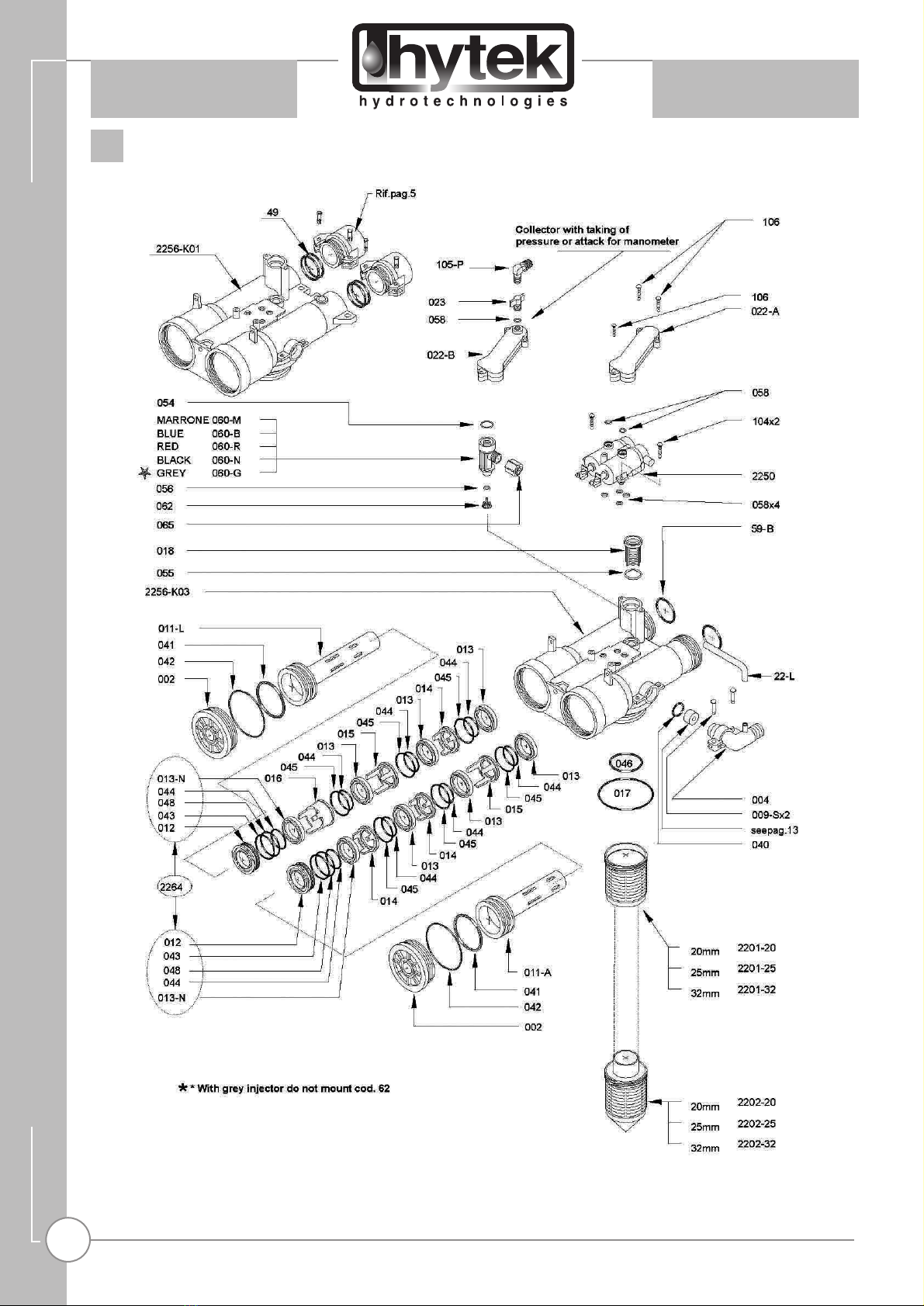

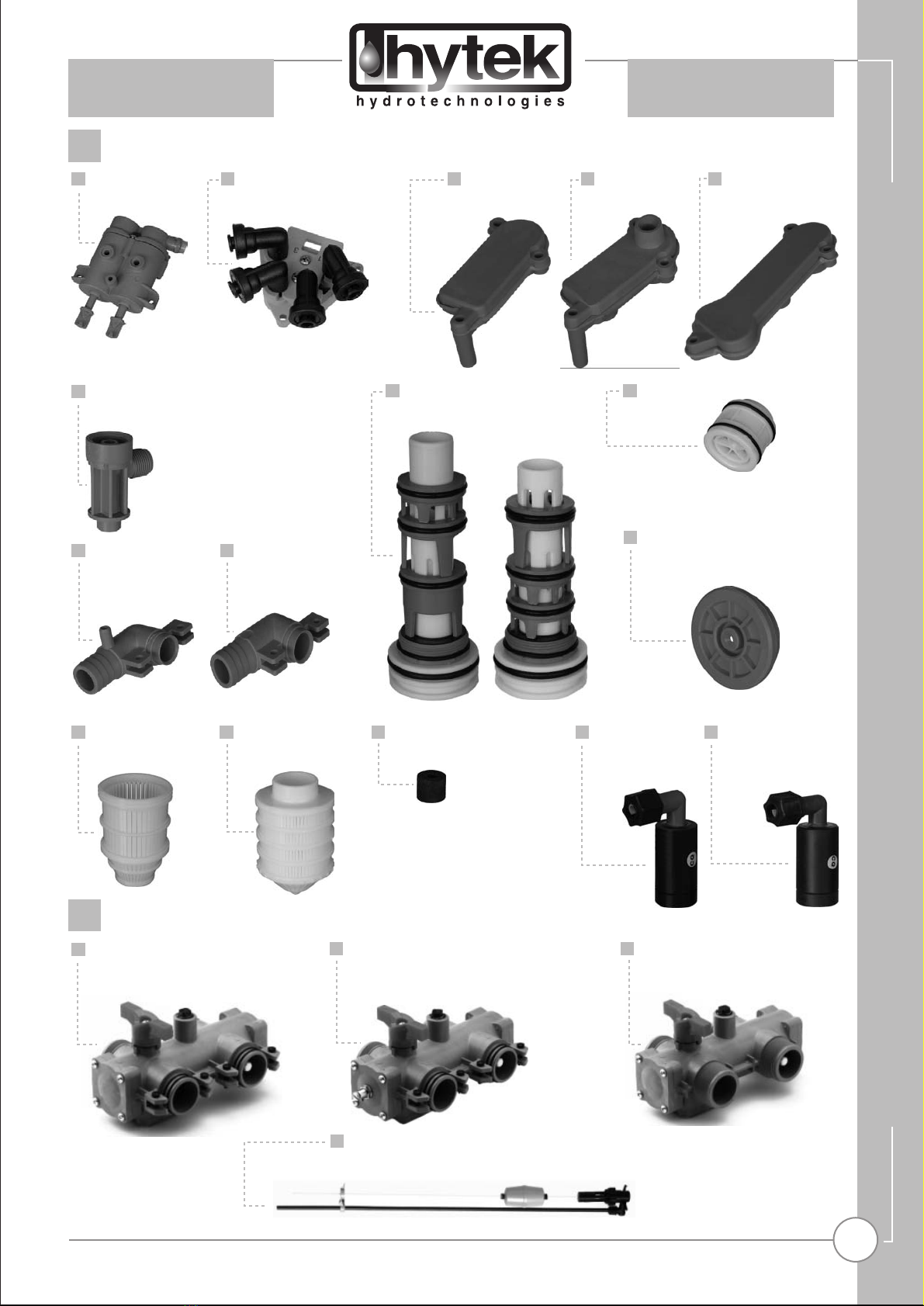

COMPONENTI BASE V132A/COMPONENTS OF STANDARD BASIC VALVE V132A
V132
Siata
200

www.hytekintl.com[email protected]
COMPONENTI BASE V132T E V132F/COMPONENTS OF STANDARD BASIC VALVE V132T
AND V132F
V132 Siata
201

www.hytekintl.com[email protected]
COMPONENTI BASE V132E E V132D/COMPONENTS OF STANDARD BASIC VALVE
V132E AND V132D
EIETTORI PER VALVALA SIATA V132/INJECTORS FOR SIATA VALVE V132
EIETTORE VOLUME DI RESINA PORTATA SCARICO Ø SCARICO
(INJECTOR) (VOLUME OF RESIN) (DRAIN FLOW) (Ø FLOW CONTROL)
Marrone/Browm 10 - 20 lt 320 lt/h 3 mm (070/1)
Blu/Blue 21 - 30 lt 480 lt/h 3,5 mm (070/2)
Blu/Blue 31 - 36 lt 700 lt/h 4 mm (070/3)
Rosso/Red 37 - 42 lt 700 lt/h 4 mm (070/3)
Rosso/Red 43 - 55 lt 950 lt/h 5 mm (070/4)
Rosso/Red 56 - 68 lt 1450 lt/h 6 mm (070/5)
Nero/Black 69 - 80 lt 1450 lt/h 6 mm (070/5)
Nero/Black 81 - 140 lt - lt/h -
Grigio/Grey 141 - 200 lt - lt/h -
V132
Siata
202

www.hytekintl.com[email protected]
RICAMBI V132/SPARE PARTS V132
PS1029 Blu/Blue
PS1030 Filtro/Filter
PS1031 Grigio/Grey
PS1032 Marrone/Brown
PS1033 Nero/Black
PS1034 Rosso/Red
PS1040
Kit Pilotino
(Twin pilots)
PS1041
Kit Connessioni Esterne
(External Connections)
PS1021
4 connessioni
(4 connection)
PS1022
5 connessioni
(5 connection)
PS1019
2 piloti
(Twin pilots)
Kit Eiettore
(Kit injector) PS1028
Kit Pistoni
(Piston kit)
PS1037
Collettore scarico
per 2 piloti
(twin pilot drain
connection)
PS1039
Collettore scarico
per senza i 2 piloti
(without twin pilot
drain connection)
PS1026
Turbina
(Turbine)
PS1018-1
Tappo pistone con foro filettato
(Body cup with threaded hole)
PS1023
Diffusore superiore
(Top distributor)
PS1024
Diffusore inferiore
(Bottom distributor)
Regolatore di flusso
(Rubber flow
controller) PS1085 3 mm
PS1086 3,5 mm
PS1087 4 mm
PS1088 5 mm
PS1089 6 mm
PS1315
Valvola non rirorno
per HCl
(Anti Backflow for
HCl)
PS1314
Valvola non rirorno
per NaOH
(Anti Backflow for
NaOH)
ACCESSORI V132/ACCESSORIESV132
PS0625
By-Pass diretto con miscelatore
(Direct By-Pass with mixer)
PS0630
By-Pass diretto con mixer e prelievi
(Direct By-Pass with mixer and
sample taps)
PS0645
By-Pass remoto
(Remote By-Pass)
PS0620
Valvola salamoia 3/8"
(3/8" Brine valve)
V132 Siata
203

www.hytekintl.com[email protected]
COLLEGAMENTI TIMER VALVOLA/TIMER VALVE CONNECTIONS
1
2
3
4
2
1
3
4
IN OUT
Addolcitore o filtro singolo con timer 2 piloti. Valvole utilizzabili:
V132E, V132E-T. By-pass Acqua dura durante la rigenerazione
nella 1^, 2^ e 3^ fase. Controllo salamoia tramite valvola
PS0620.
(Single softening or filtration system with timer 2 pilots.
Usable valves: V132E, V132E-T. By-pass hard water during the
regeneration in 1st, 2nd and 3rd cicle). Brine control by PS0620.
Addolcitore o filtro singolo con timer 3 piloti. Valvole
utilizzabili: V132E, V132E-T. NO By-pass Acqua dura durante
la rigenerazione tramite valvola idropneumatica. Controllo
salamoia tramite valvola PS0620.
(Single softening or filtration system with timer 3 pilots.
Usable valves: V132E, V132E-T. NO By-pass hard water
during the regeneration with idropneumatic valve). Brine
control by PS0620.
1
26
4
5
32
1
3
4
IN
OUT
56
Addolcitore singolo con timer 3 piloti con controllo aspirazione.
Valvole utilizzabili: V132E, V132E-T. By-pass Acqua dura durante
la rigenerazione nella 1^, 2^ e 3^ fase.
(Single softening system with timer 3 pilots with apiration control.
Usable valves: V132E, V132E-T. By-pass hard water during the
regeneration in 1st, 2nd and 3rd cicle).
1
26
4
5
32
1
3
4
IN
OUT
6
www.hytekintl.com[email protected]
6
5
www.hytekintl.com[email protected]
tino salamoia
(Brine tank)
Addolcitore singolo con timer 4 piloti con controllo
aspirazione e chiusura utilizzo. Valvole utilizzabili: V132E,
V132E-T. NO By-pass Acqua dura durante la rigenerazione
tramite valvola idropneumatica.
(Single softening system with timer 4 pilots with apiration
control and use cloruse.
Usable valves: V132E, V132E-T. NO By-pass hard water
during the regeneration with idropneumatic valve).
2
1
3
4
IN
OUT
78
1
2
4
3
6
5
8
7
www.hytekintl.com[email protected]
6
5
www.hytekintl.com[email protected]
6
5
Tino salamoia
(Brine tank)
Addolcitore duplex alternato con timer 5 piloti. Valvole utilizzabili: V132E, V132E-T. NO By-pass Acqua dura durante la
rigenerazione tramite valvola idropneumatica. Controllo salamoia tramite valvola PS0620.
(Alternate Duplex softening system with timer 5 pilots. Usable valves: V132E, V132E-T. NO By-pass hard water during the
regeneration with idropneumatic valve. Brine control by PS0620).
2
1
3
4
IN
OUT
910 6
5
7
8
OUT
10 9
Addolcitore duplex alternato con timer 7 piloti. Valvole utilizzabili: V132E, V132E-T. NO By-pass Acqua dura durante la
rigenerazione tramite valvola idropneumatica. Controllo aspirazione salamoia treamite valvola idropneumatica.
(Alternate Duplex softening system with timer 7 pilots. Usable valves: V132E, V132E-T. NO By-pass hard water during the
regeneration with idropneumatic valve. Brine line control by idropneumatic valve).
1
2
4
3
6
5
8
79
10
11
12
13
7
814
1
2
4
3
6
5
8
79
10
7
8
2
1
3
4
IN
OUT
13 14 8
7
9
10
OUT
14 13
6
www.hytekintl.com[email protected]
6
5
www.hytekintl.com[email protected]
5
www.hytekintl.com[email protected]
www.hytekintl.com[email protected]
5
tino salamoia
(Brine tank)
12
www.hytekintl.com[email protected]
12
11
www.hytekintl.com[email protected]
11
www.hytekintl.com[email protected]
www.hytekintl.com[email protected]
11
tino salamoia
(Brine tank)
12
3 4
5
6
V132
Siata
204

www.hytekintl.com[email protected]
Demineralizzatore con timer 5 piloti. Valvole utilizzabili: V132D-04/05, V132D-05/05. NO By-pass Acqua grezza durante la
rigenerazione tramite valvola idropneumatica. Aspirazione rigeneranti tramite PS1314 e PS 1315.
(Demineralization system with timer 5 pilots. Usable valves: V132D-04/05, V132D-05/05. NO By-pass raw water during the
regeneration with idropneumatic valve. Rigenerant suction by PS1314 e PS1315).
1
2
4
3
6
5
8
79
10
7
8
8
7
9
10
OUT
12
4
3
5
6
IN
5
www.hytekintl.com[email protected]
5
www.hytekintl.com[email protected]
HCl
NaOH
7
Demineralizzatore con timer 7 piloti. Valvole utilizzabili: V132D-04/05, V132D-05/05. NO By-pass Acqua grezza durante la
rigenerazione tramite valvola idropneumatica. Aspirazione rigeneranti tramite valvole idropneumatiche.
(Demineralization system with timer 7 pilots. Usable valves: V132D-04/05, V132D-05/05. NO By-pass raw water during the
regeneration with idropneumatic valve. Rigenerant suction by idropneumaic valves).
1
2
4
3
6
5
8
79
10
11
12
13
7
814
10
9
11
12
OUT
12
4
3
5
6
IN
5
NaOH
www.hytekintl.com[email protected]
www.hytekintl.com[email protected]
www.hytekintl.com[email protected]
www.hytekintl.com[email protected]
HCl
8
7
14
13
8
Demineralizzatore 3 colonne con timer 7 piloti. Valvole utilizzabili: V132D-04/05, V132D-05/05. NO By-pass Acqua grezza
durante la rigenerazione tramite valvola idropneumatica. Aspirazione rigeneranti tramite valvole di non ritorno PS1314 e PS1315.
(Demineralization system 3 step with timer 7 pilots. Usable valves: V132D-04/05, V132D-05/05. NO By-pass raw water during the
regeneration with anti-backflow valves PS1314 and PS1315 valve. Rigenerant suction by idropneumaic valves).
1
2
4
3
6
5
8
79
10
11
12
13
7
814
10
9
11
12
OUT
13 14
6
5
7
8
5
NaOH
2
1
3
4
IN
5
HCl
NaOH
C
a
t
i
o
n
i
c
a
f
o
r
t
e
A
n
i
o
n
i
c
a
d
e
b
o
l
e
A
n
i
o
n
i
c
a
f
o
r
t
e
(
S
t
r
o
n
g
c
a
t
i
o
n
i
c
)
(
W
e
a
k
A
n
i
o
n
i
c
)
(
S
t
r
o
n
g
A
n
i
o
n
i
c
)
9
V132 Siata
205

www.hytekintl.com[email protected]
Filtro duplex rigenerazione in cascata con timer 5 piloti. Valvole utilizzabili: V132E-05 (con eiettore per filtro). NO By-pass
Acqua grezza durante la rigenerazione tramite valvola idropneumatica.
(Series Duplex Filter system with timer 5 pilots. Usable valves: V132E-05 (with injector for filter). NO By-pass raw water during
the regeneration with idropneumatic valve).
1
2
4
3
6
5
8
79
10
7
8
6
5
7
8
OUT
910
2
1
3
4
IN
5
S
a
b
b
i
a
(
S
a
n
d
)
C
a
r
b
o
n
e
C
a
r
b
o
n
10
Addolcitore Duplex alternato con timer 5 piloti. Valvole utilizzabili: V132E, V132E-T. NO By-pass Acqua grezza durante la
rigenerazione tramite valvola 3 vie. Controllo salamoia tramite valvola PS0620.
(Alternate Duplex softening system with timer 5 pilots. Usable valves: V132E, V132E-T. NO By-pass hard water during the
regeneration with 3 way valve. Brine control by PS0620).
2
1
3
4
IN
6
5
7
8
10
9
1
2
4
3
6
5
8
79
10
7
8
OUT
11
V132
Siata
206

www.hytekintl.com[email protected]

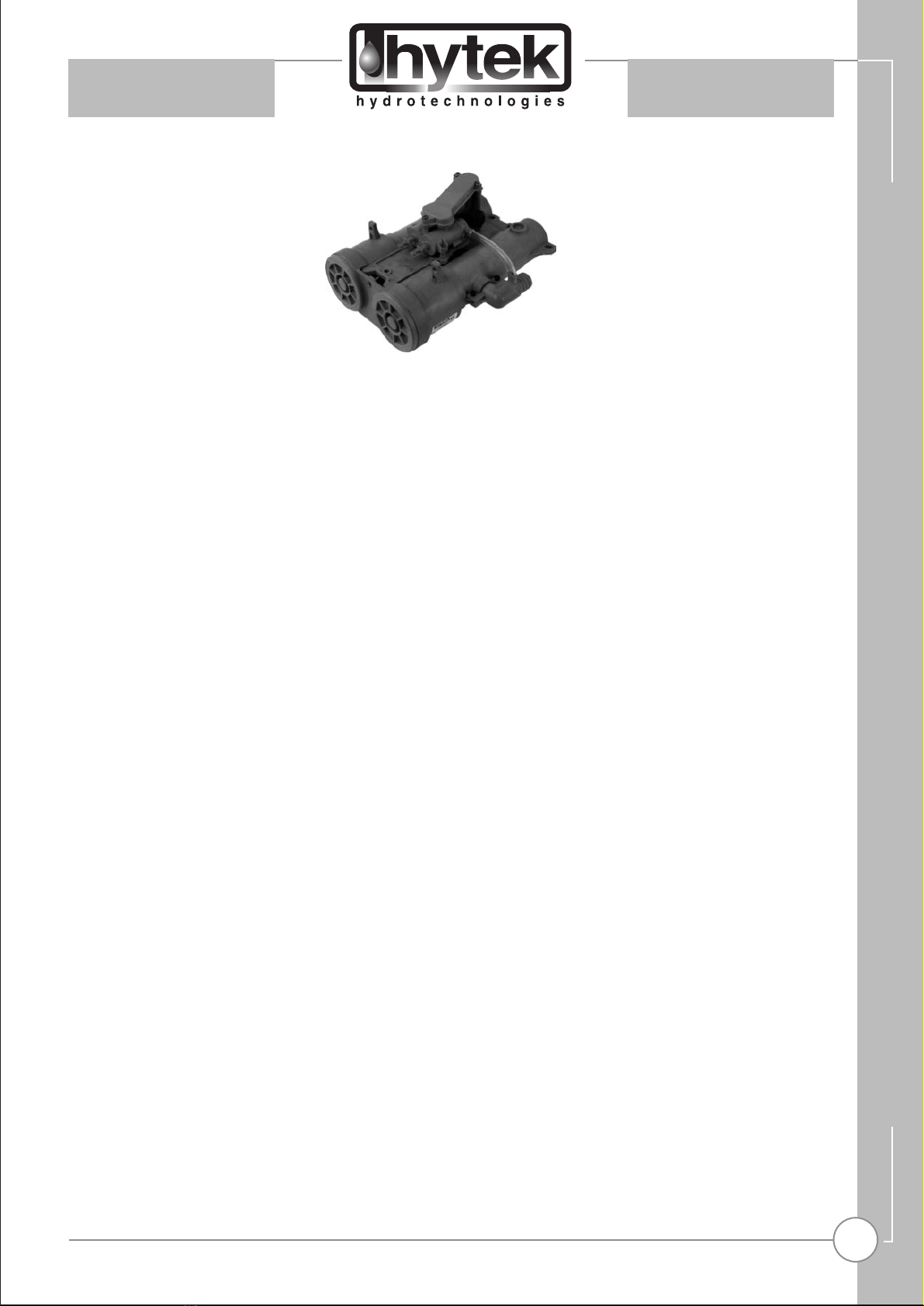

V240
PRESSIONE
- Pressione di esercizio: ________________________ da 1.5 a 6 bar
- Resistenza statica alla pressione: _____________________ 22 bar
PORTATA
- Portata di esercizio (Delta P = 1 bar): ________________ 10 mc/h
- Portata di lavaggio in controcorrente: ___________max 4 mc/h
- Portata del lavaggio lento: ________________ da 100 a 600 lt/h
- Portata lavaggio veloce in equicorrente: ______ max 5,5 mc/h
QUANTITATIVO MAX DI RESINA RIGERERABILE: __________ 300 lt
TEMPERATURA DI ESERCIZIO: ____________________ da 5 a 40° C
MATERIALE CORPO VALVOLA: _______________________ ABS + FV
RIGENERAZIONE IN EQUI-CORRENTE
- Cicli regolabili: _________________________ a seconda del timer
- Durata Massima disponibile: ___________ a seconda del timer
POTENZA ELETTRICA _______________________________ vedi timer
CICLI DELLA RIGENERAZIONE
- 1) Controlavaggio _________________________ contro-corrente
- 2) Aspirazione _______________________________ equi-corrente
- 3) Lavaggio Lento __________________________ equi-corrente
- 4) Lavaggio Rapido + Salamoia _____________ equi-corrente
- 5) Servizio______________________________________ equi-corrente
DIMENSIONI
- Attacchi Bombola (laterale): ______________ø ISO 40 incollaggio
- Conduttura allo scarico: __________________________ Ø 20 mm
- Conduttura alla salamoia: ____________________________ 3/8”
RACCORDI INGRESSO/USITA DISPONIBILI (A BAIONETTA)
- ¾ “ filetto femmina
- 1” filetto femmina
- 1 ¼ “ filetto femmina
- 1” ½ filetto femmina
- Ø ISO 32 femmina incollaggio
- ¾ “ NPT filetto femmina
- 1” NPT filetto femmina
- 1” ¼ NPT filetto femmina
- 1” ½ filetto maschio
- 2” filetto maschio
ACCESSORI/OPZIONI
- Vavola filtro
- Valvola per impianti di Demineralizzazione
- Valvola Salamoia
- By-Pass
- Produttore di cloro originale (solo abbinato con Timer ACL)
- No By-Pass Acqua grezza (a seconda del timer e con valvola
idropneumatica)
CERTIFICATI
- Conformità al DM 174 del 06/04/2004
- 2002/95/EC (RoHS)
V240
PRESSURE
- Operating Pressure: _______________________ from 1.5 to 6 bar
- Static resistance to pressure: _________________________ 22 bar
FLOW RATE
- Service Flow rate (1 bar drop): ______________________ 10 mc/h
- Backwash: _____________________________________max 4 mc/h
- Slow rinse: ______________________________ from 100 to 600 lt/h
- Fast rinse: ____________________________________ max 5,5 mc/h
MAXIMUM QUANTITY OF REGENERATIVE RESIN: _________ 300 lt
OPERATING TEMPERATURE: ___________________ from 5 to 40° C
VALVE MATERIAL: __________________________________ ABS + FV
DOWNFLOW REGENERATION
- Adjustable cycles: _____________________ depend on the timer
- Time available: _______________________ depend on the timer
ELECTRICAL RATE __________________________________ see timers
REGENERATION CYCLE
- 1) Backwash _______________________________________ Upflow
- 2) Brine _________________________________________ Downflow
- 3) Slow Rinse _____________________________________ Downflow
- 4) Rapid Rinse + Brine Refill _______________________ Downflow
- 5) Servizice______________________________________ Downflow
DIMENSIONS
- Mounting lateral base: ________________________ ø ISO 40 glue
- Drain line: _________________________________________Ø 20 mm
- Brine line: _____________________________________________ 3/8”
PIPING FITTING IN/OUT AVAILABLE (BAYONET)
- ¾“ female thread
- 1” female thread
- 1 ¼“ female thread
- 1”½ female thread
- Ø ISO 32 female fitting to glue
- ¾ “ NPT female thread
- 1” NPT female thread
- 1” ¼ NPT female thread
- 1” ½ male thread
- 2” male thread
ACCESSORIES/OPTIONS
- Filter Valve
- Demineralization Valve
- Brine Valve
- By-Pass
- chlorine generator (sonly ACL Timer)
- No By-Pass raw water (depend on the timer and with
idropneumatic valve)
CERTIFICATES
- DM 174 DD April 06, 2004 compliance
- 2002/95/EC (RoHS)
V240 Siata
207

www.hytekintl.com[email protected]
L/min 16 33 50 66 83 100 116 133 150 158 166
Us gpm 4,23 8,73 13,23 17,46 21,96 26,46 30,69 35,19 39,68 41,8 43,92
PORTATA DI
SERVIZIO/SERVICE
FLOW RATE
SCHEMI DI FLUSSO/FLOW DIAGRAMS
SERVIZIO/SERVICE
1CONTROLAVAGGIO/BACHWASH
2
ASPIRAZIONE/SUCTION
3LAVAGGIO LENTO/SLOW RINSE
4
LAVAGGIO RAPIDO/FAST RINSE
5
2
1,8
1,6
1,4
1,2
1
0,8
0,6
0,4
0,2
V240
Siata
208

www.hytekintl.com[email protected]
MANUALE DI SERVIZIO
CARATTERISTICHE GENERALI
Le valvole V1240 costituiscono l'elemento
essenziale per la realizzazione di impianti
di vario tipo ed utilizzo:
a) addolcimento (decalcificazione)
singolo o duplex o più colonne, ad uso
domestico, da laboratorio e industriale.
b)demineralizzazione e
decarbonatazione, singolo o duplex , per
usi di laboratorio e industriale, e per tutti
gli impieghi ove si renda necessaria di un
tipo d’acqua con caratteristiche di
qualità garantita.
c) filtrazione singola o duplex per tutte le
applicazioni precedenti.
Le valvole sono costruite con materiali
che garantiscono la massima resistenza
e qualità. le valvole dispongono di una
vasta gamma di timer, per il controllo di
tutte le fasi operative di servizio e di
rigenerazione, partendo dal più semplice
timer elettromeccanico con orologio
settimanale, ai sofisticati timer elettronici,
nei vari modelli, che consentono controlli
volumetrici, volumetrici/tempo, controllo
di salinità in microsiemens/cm etc.
Nei sistemi elettronici tutti i tempi di
intervento, delle fasi operative, sono
programmabili in relazione al tipo e
dimensione dell'impianto. per le
caratteristiche specifiche dei timer
vedere la sezione timer.
SCHEMI VARIANTI ADDOLCIMENTO
- A) Schema addolcimento duplex con
due valvole di misura salamoia, lavaggio
lento, valvola di uscita 3v. timer piloti:
- B) Schema addolcimento duplex con
valvola di misura salamoia, lavaggio lento
e dispositivo automatico/dinamico, per
la selezione della linea in aspirazione.
timer piloti. valvola 3v:
- C) Schema addolcimento duplex senza
lavaggio lento (contenitore sale/salamoia
alimentato separatamente) senza
valvola di misura salamoia. timer 5 piloti.
valvola 3v:
- E) Schema addolcimento duplex con
lavaggio lento (contenitore sale/salamoia
alimentato separatamente), senza
valvola di misura salamoia. Timer 7 piloti.
Valvola 3V
Collegamenti addolcimento duplex
riferimento schema “E” .
Collegamenti addolcimento duplex
riferimento schema “G” .
Collegamenti demineralizzatore
riferimento schema “H” .
Collegamenti demineralizzatore
riferimento schema “I” .
- F) Schema addolcimento Duplex senza
lavaggio lento (contenitore sale/salamoia
alimentato separatamente), due valvole
di uscita “a” e “b”. Timer 5 piloti. Senza
valvola di misura salamoia:
- G) Schema addolcimento duplex con
lavaggio lento (contenitore sale/salamoia
alimentato separatamente), due valvole
di uscita “a” e “b”. Timer 7 piloti. Senza
valvola di misura salamoia:
- H) Schema demineralizzazione senza
valvole per lavaggio lento, timer 5 pilot:
- I) Schema demineralizzazione con
valvole per lavaggio lento, timer 7 piloti:
Collegamenti addolcimento duplex
riferimento schemi “A”, “B”, “C” .
Collegamenti addolcimento duplex
riferimento schema “F” .
V240 Siata
209

www.hytekintl.com[email protected]
SERVICE MANUAL
GENERAL FEATURES
V240 valves are the essential elements in
building the following systems:
a) simplex, duplex or multi-tank softening
(decalcification) systems for domestic,
laboratory and industrial use;
b) simplex or duplex demineralisation and
dealkalisation systems for laboratory and
industrial use and all other uses requiring
water with characteristics of guaranteed
quality;
c) simplex or duplex filtering systems for
all of the previous applications.
The valves are made with materials that
guarantee utmost resistance and quality.
They are available with a vast range of
controllers for every operation phase of
service and regeneration, starting from
the simplest electronic basic controller
with weekly clock to the sophisticated
electronic controllers in various models
which enable volume, volume-time
control and salinity control in
MicroSiemens/cm, etc.
In the electronic systems, all the
intervention times of operation phases
can be programmed in relation to system
type and dimension.
For specific controller features, see the
relative controller section.
SOFTENING VERSIONS SCHEMES
- A) Duplex softening scheme with two
brine measure valves, slow rinse, 3V
output valve. 5 pilot valve controller:
- B) Duplex softening scheme with brine
measure valve, slow rinse and
automatic/dynamic device to determine
brine-draw line. 5 pilot valve controller.
3V valve:
- C) Duplex softening scheme without
slow rinse, (salt-brine container fed
separately), without brine-measure valve.
5 pilot valve controller. 3V valve:
- E) Duplex softening scheme with slow
rinse (Salt/brine container fed separately)
without brine-measure valve. 7 pilot valve
controller. 3V valve:
Duplex softening connections referring
to schemes “E”.
Duplex softening connections referring
to schemes “G”.
Deionisation connections referring to
schemes “H”.
Deionization connections referring to
schemes “I” .
- F) Duplex softening scheme without slow
rinse (Salt/brine container fed separately)
Two output valves "A" and "B". 5 pilot
valve controller. Without brine measure
valve:
- G) Duplex softening scheme with slow
rinse (Salt/brine container fed separately)
Two output valves "A" and "B". 7 pilot
valve controller. Without brine measure
valve:
- H) Demineralisation scheme without
valves for slow rinse, 5 pilot valve
controller.Attention! Dissuaded
application:
- I) Demineralisation scheme with valves
for slow rinse, 7 pilot valve
controller.Attention! Application
Recommended:
Duplex softening connections referring
to schemes “A”, “B”, “C” .
Duplex softening connections referring
to schemes “F”.
V240
Siata
210

www.hytekintl.com[email protected]
DIMENSIONI V240 FILETTI ESTERNI/V240 DIMENSIONS EXTERNAL CONNECTIONS
V240 Siata
211

www.hytekintl.com[email protected]
COMPONENTI BASE V240P/COMPONENTS OF STANDARD BASIC VALVE V240P
V240
Siata
212
