Hyundai H-DVR05 User manual

АВТОМОБИЛЬНЫЙ
ВИДЕОРЕГИСТРАТОР
CAR VIDEO RECORDER
Руководство по эксплуатации Instruction manual
H-DVR05

2 3
Instruction Manual Instruction Manual
Dear customer!
Thank you for purchasing our product. For safety, it is strongly recommended to read
this manual carefully before connecting, operating and/or adjusting the product and keep
the manual for reference in the future.
If you want to dispose this product, do not mix it with general household waste. There is
a separate collection system for used electronic products in accordance with legislation
that requires proper treatment, recovery and recycling.
Please contact your local authorities for the correct method of disposal. By doing so, you
will ensure that your disposed product undergoes the necessary treatment, recovery and
recycling and thus prevent potential negative effects on the environment and human health.
Utilization of the product
Important safeguards
• Read carefully through the manual to
familiarize yourself with this unit.
• Keep this manual handy as a reference
for operating procedures and precautions. Do
not allow persons who have not read through
this manual to use this unit.
• Connect this unit only to the vehicle lighter
jack of your car with +12-24 V DC power. If the
voltage is too high, it may cause damage to
this unit.
• Careful handling of the unit can prolong
its operation life.
• Due to variety of car lighter jack sizes
depending of vehicle type, ensure that this unit
is properly contacted in the lighter socket.
• The DC adapter and car lighter socket
should be used only with original accessories
included. The Manufacturer is not responsible
for possible damage of this unit cause by
using other accessories than provided by
Manufacturer.
• Should this product fail to operate
properly, contact your local dealer.
Controllers
Left panel
1 2 3 4 5 6
1. ON/OFF button
2. MODE button
3. MENU button
4. UP button
5. DOWN button
6. OK button

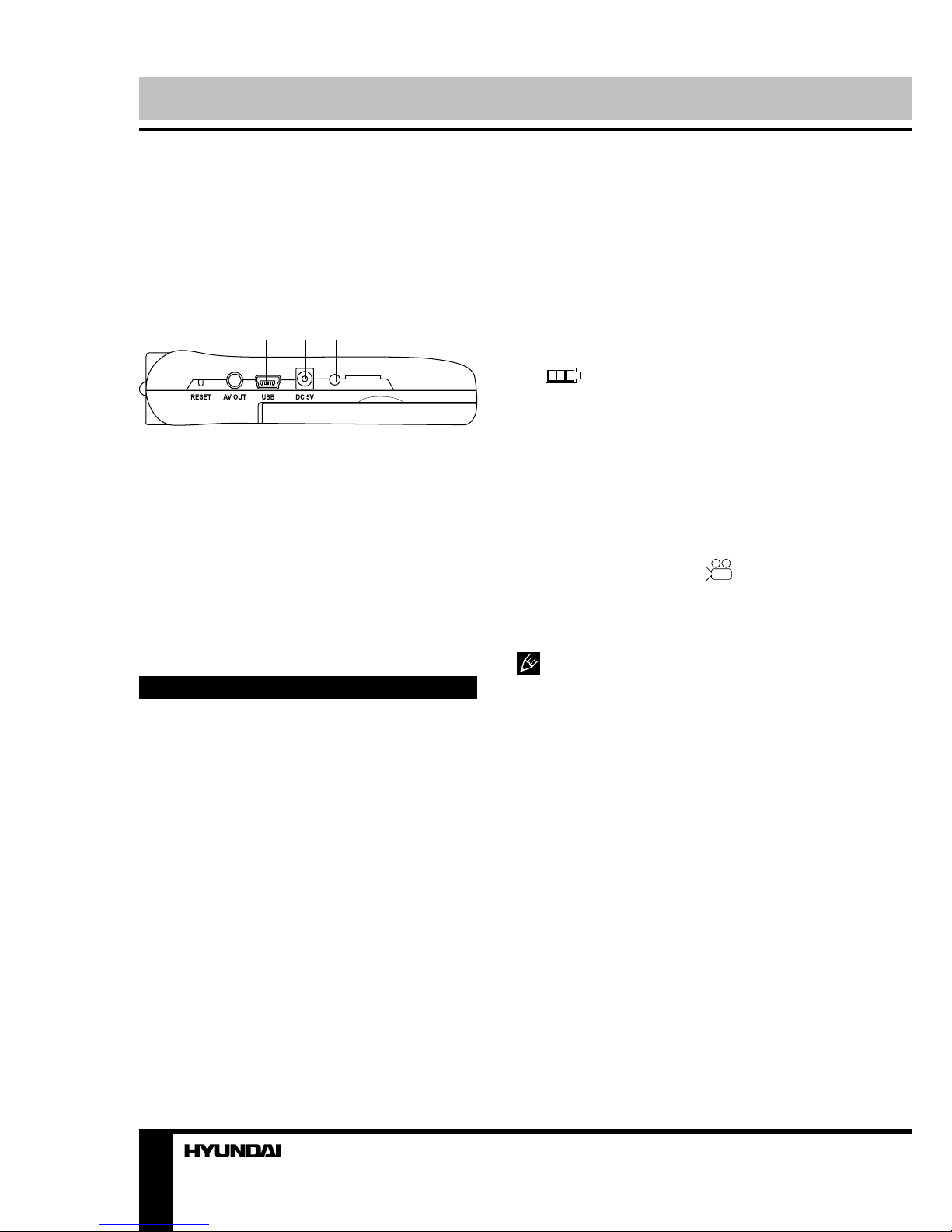

Right panel
7 8 9 10 11
7. RESET button (hole)

2 3
Instruction Manual Instruction Manual
8. AV output
9. USB port
10. DC 5V power input for car adaptor
11. LED incdicator
Not indicated: memory card slot (back
side), camera (front side)
Operations
Mounting
• Connect the threading hole on the bottom
of the unit to the threading pin on the upper
part of the stand by rotating the fastening
washer counter-clockwise.
• Press the suction cup to a surface in the
car, then push the pressure valve down. Make
sure the stand is fixed properly to the surface.
• You can adjust the angle of the stand by
loosening the upper and lower washers and
bending the assembly knots.
• To unmount the stand, lift the pressure
valve, then lift the plastic ear on the suction cap.
Power and charging
To charge the battery of this unit connect
its USB port to the PC with the suppled USB
cable; or connect it to a car lighter socket with
the suppled car adapter. The power icon
on the top right corner of the display indicates
the remaining battery power.
Get ready for record
• Before you start recording, insert an SD
memory card into the memory card slot of this
unit until a click. Insert the card with correct side.
• Press ON/OFF button to switch the unit
on. A icon will be shown in the left upper
corner of the display showing that the unit is
ready for recording.
• The unit will turn off automatically if there
are no operations within several seconds.
SD capacity supported: up to 32 Gb.
For correct and satisfactory operation, licensed
SD memory cards of famous brands should be
used with this unit. Avoid using memory cards
of unknown brands.
Recording
• When the unit is turned on, press OK
button to start recording video. The unit will
save video files automatically after each 2, 5 or
10 minutes (see “Setup“ paragraph below for
more details). When the memory card is filled,
old files will be deleted and the new files will be
recorded instead. Press OK button to stop and
to continue recording. When the environmental
lighting is not bright enough, the unit will
automatically activate the IR lights in the front
panel of the unit.
• Press DOWN or UP button to zoom in or
out.
• You can record video while charging the
unit. Connect this unit to a car lighter socket to
start charging it. The unit will be turned on and
start video recording at the same time when
your car engine is started. It would save video
files automatically and be switched off in 5
minutes after the car is stopped.
• Before removing memory card stop
recording. Press on the card until a click to
remove it.
• Motion detector recording is available
after you switch on this item in the setting
menu (see “Setup“ paragraph below for more
details). The unit will go to recording mode if
there is image motion in front of the lens. If
there is no motion within 2 minutes, then the
unit will automatically go to standby mode. In
standby mode, if there is motion again, the unit
will go to recording mode.
Photo mode
• Press MODE button to choose the photo
mode. The upper left corner of screen will
display the icon. Press DOWN or UP
button to zoom in or out. Press OK button to
take a photo.
• You can set such parameters of photo as
self timer, photo quality, metering mode, flash
and exposure. Please see “Setup“ paragraph
below for more details.

4
Instruction Manual
Audio recording
In video mode press MODE button twice to
enter the audio recording mode. The upper left
corner of screen will display the icon. Press
OK button to start audio recording. Press OK
button if you want to stop recording and save
the audio file.
Playback mode
• In video mode press MODE button thrice
to enter playback mode. The upper left corner
of screen will display icon. Press DOWN/
UP buttons to choose the files. Press OK
button to play the selected file. Press OK
button to stop and resume playback.
• In file playback mode select a file, then
press MENU button. A menu will appear in
which you can select to delete the file. Press
UP/DOWN buttons to select DELETE item,
then press OK button to confirm deleting. You
can also select slide show mode and other
functions for files in this menu.
PC camera
To use this unit as a PC camera,no special
software is required to be installed to your PC.
After this unit is connected to the PC via USB
cable, switch on the unit. The display will show
three modes for selection (press UP/DOWN
buttons to select them):
• MSDC: It is a computer interface between
a computer and a digital camera which shows
the digital camera as a removable disk drive
attached to the computer.
• PC Cam: A webcam is a video camera
which feeds its images in real time to a
computer or computer network via USB.
• Record: Press OK button to start video
recording.
Audio-video output
Connect the AV output of this unit to an
external audio-video device (e.g. car TV) with
the supplied audio-video cable. Now this unit
can be used as audio and video sugnal source
for the external device.
Setup
In each mode (except audio recording mode)
press MENU button to display the setting
menu. In the menu press UP/DOWN buttons
to select settings. Press OK button to go to
adjustment of the selected setting; select
options with UP/DOWN buttons and press OK
button to confirm. Press MENU button to exit
from the menu.
Some menu items may be in grey color,
in this case they are not adjustable. The menu
in your unit may be changed without prior
notice and hence be different from the menu
described below.
Video setup
• Movie size: 1280*720/848*480/640*480.
Select resolution of the recording video.
• Date stamp: off/date and time. Select
display of date and time in the video.
• Motion detect: On/Off. Activate or
deactivate motion detector.
• Loop rec: On/Off. Activate or deactivate
cycled recording.
• Loop time: 2 minutes/ 5 minutes / 10
minutes. Select saving time for each fragment.
• Continue: off/10min /20 min. Select period
of auto switch-off of this unit after the car
engine is shut down.
• Video sound: On/Off. Activate or
deactivate sound recording for video.
Photo setup
• Resolution: 2592x1944/2048x1536/1600x
1200/1280x1024. Select photo resolution.
• Quality: Super fine/Fine/Normal. Select
photo quality.
• Exposure: Exposure luminance adjustment.
• Drive mode: Off/Self timer 2 s/Self timer
10 s/Burst. Select the auto-shooting period or
serial shooting mode.
• Date stamp: Off/Date and Time. Select
display of date and time in the photo.

5
Instruction Manual
Playback setup
• Lock: Lock/Unlock one, Lock all, Unlock
all. Locking prevents files from deleting.
• Delete: one/all.
• Slide show: Start/1 s interval/repeat.
Select slide-show mode.
• Voice memo: Add/Delete. Select an audio
file as a voice memo for a photo.
• Start-up image: set/cancel. Activate or
deactivate start-up image when power-on.
System setup
• Sounds:
Shutter: On/Off.
Start up: select or disable a start-up sound.
Beep: On/Off. Activate or deactivate the
sound of pressing buttons.
Volume: adjust the volume of beep.
• Power Frequency: 50 Hz/60 Hz.
• Power save: 1 min/3 min/5 min/off. Select
the time of power-saveing mode activation.
• Panel protect: Off/30 sec/1 min/2 min.
Select the time of screen-saver auto activation.
• Date and Time: Set current month, day,
year, hour and minute with UP/DOWN buttons
and MODE button to select parameter.
• Language: select a language of the menu.
• TV out: NTSC/PAL. Select the color
system.
• Start-up image: Off/System/My image.
• Format: Yes/No. Formatting the card.
• Reset all: Yes/No. Reset all settings to
default values.
• Version: See the software information.
You should restart the unit to enable the
changes.
Accessories
Video recorder 1 pc
Car adaptor 1 pc
MiniUSB-USB cable 1 pc
Stand 1 pc
Audio-video cable 1 pc
Instruction Manual 1 pc
Consumer information 1 pc
Warranty card 1 pc

6
Instruction Manual
Specifications
Lens view angle 1400
Display color TFT, 2.4”
Light sensitivity 0 lux
Video resolution HD (1280x720), 30 fps
Video record format AVI (codec MJPEG)
Audio format WAV
Photo format JPEG
Interfaces miniUSB (2.0)/Audio-video out
Built-in battery 640 mAh
Operation period 1 h
Nominal voltage 5 V; 0.45 А
Nominal power consumption 2.25 W
Current consumption 350 mA/3,7 V (max)
Motion detector +
Cycled recording +
Max record fragment 2/5/10 minutes
Memory SD memory card, up to 32
Operation temperatures -100С - +700С
Storage temperatures -100С - +600С
Humidity 15 - 85%
Unit dimensions 119 х 55 х 13.2 mm
Unit weight 0,11 kg
Specifications are subject to change without notice. Weights are approximate.

7
Руководство по эксплуатации
Уважаемый покупатель!
Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безо-
пасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить на-
стоящее руководство перед подключением, регулировкой и эксплуатацией изделия.
Сохраняйте руководство для использования в будущем.
Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с
обычным бытовым мусором. Существует отдельная система сбора использованных
электронных изделий в соответствии с законодательством, которая предполагает
соответствующее обращение, возврат и переработку.
Обращайтесь в органы местного управления за инструкциями по правильной
утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с
соблюдением обязательных процедур по обработке, утилизации и вторичной пере-
работке и, таким образом, предотвратите потенциальное негативное воздействие на
окружающую среду и здоровье людей.
Утилизация изделия
Меры предосторожности
• Внимательно изучите данное руко-
водство, чтобы правильно использовать
устройство.
• Держите данное руководство под
рукой в качестве справочника по правилам
эксплуатации и мерам предосторожности.
Не допускайте к использованию устройства
посторонних лиц, не ознакомившихся и не
усвоивших данные инструкции по эксплуа-
тации.
• Подключайте устройство только в
штатный разъем прикуривателя автомоби-
ля с напряжением +12-24 В. Превышение
напряжения питания может привести к вы-
ходу устройства из строя.
• Бережное обращение с устройством
продлит срок его эксплуатации.
• В связи с возможным разбросом раз-
меров гнезда прикуривателя в различных
марках автомобилей убедитесь в надежно-
сти соединения контакта в гнезде прикури-
вателя для нормального функционирования
устройства.
• Используйте только оригинальные
аксессуары, входящие в комплект поставки.
Производитель не несет ответственности за
возможные повреждения изделия в случае
применения посторонних аксессуаров.
• При неполадках в работе устройства
свяжитесь с торговым представителем.
Органы управления
Левая панель
1 2 3 4 5 6
1. Кнопка ON/OFF

8 9
Руководство по эксплуатации Руководство по эксплуатации
2. Кнопка MODE
3. Кнопка MENU
4. Кнопка UP
5. Кнопка DOWN
6. Кнопка OK
Правая панель
7 8 9 10 11
7. Кнопка (отверстие) RESET
8. Аудиовидеовыход (AV)
9. USB-порт
10. Разъем для автомобильного адаптера
DC 5V
11. ЖК-индикатор
Не показано на рисунке: слот для карты
памяти (на задней стороне корпуса), объ-
ектив камеры (на фронтальной стороне)
Операции с устройством
Крепление устройства
• Вставьте штырь с резьбой на верхней
части подставки в отверстие с резьбой,
расположенное на нижней панели устрой-
ства. Вращайте фиксирующую гайку, рас-
положенную под штырем, чтобы закрепить
устройство на подставке.
• Прижмите присоску к плоской поверх-
ности в автомобиле, затем нажмите на ры-
чаг присоски. Убедитесь, что конструкция
плотно зафиксирована на поверхности.
• Вы можете регулировать вертикальное
и горизонтальное положение конструк-
ции, сгибая его в местах узлов. Для этого
следует ослабить нижнюю и верхнюю гайки
(места узлов). После того, как Вы установи-
те нужное положение конструкции, затяните
верхнюю и нижнюю гайки.
• Чтобы отсоединить конструкцию от
поверхности, поднимите рычаг присоски,
затем потяните за ушко присоски.
Питание и зарядка
Для зарядки аккумулятора устройства
подключите его через USB-порт к пер-
сональному компьютеру, либо к разъему
прикуривателя автомобиля с помощью
автомобильного адаптера. Индикатор за-
ряда ( ) в правом верхнем углу экрана
указывает на оставшийся заряд батареи.
Подготовка к записи
• Перед началом видеосъемки устано-
вите карту памяти SD в слот устройства,
нажав на нее до щелчка. Устанавливайте
карту в слот правильной стороной.
• Нажмите кнопку ON/OFF для включе-
ния устройства. В левом верхнем углу джи-
сплея отобразится символ , что указыва-
ет на готовность устройства к записи.
• Устройство отключится автоматически
при отсутствии каких-либо операций в тече-
ние нескольких секунд.
Емкость карты памяти: до 32 Гб. Для
корректной работы устройства используйте
лицензионные карты памяти SD известных
производителей. Избегайте использования
нелицензионных карт памяти.
Запись
• После включения устройства нажмите
кнопку OK, чтобы начать запись видео.
Устройство будет автоматически сохранять
записанные видеофайлы каждые 2, 5 или
10 минут (более подробно выбор периода
сохранения описан в разделе “Настройки“
ниже). Когда карта памяти заполнится,
старые видеофайлы будут удалены и за-
пись начнется заново. Для остановки или
возобновления записи нажимайте кнопку
OK. Если освещение недостаточно ярко,
устройство автоматически активирует
инфракрасную подсветку.
• Для изменения масштаба изображения
нажимайте кнопки DOWN и UP.

8 9
Руководство по эксплуатации Руководство по эксплуатации
• Вы можете записывать видео во время
зарядки аккумулятора устройства. Подсое-
дините устройство к гнезду автомобильного
прикуривателя, чтобы начать его зарядку.
Устройство автоматически включится и нач-
нет запись видео при включении зажигания
автомобиля. Устройство автоматически со-
хранит файлы и отключится через 5 минут
после выключения зажигания автомобиля.
• Перед извлечением карты памяти оста-
новите запись. Нажмите на карту памяти до
щелчка, чтобы извлечь ее из слота.
• Запись с помощью детектора движения
доступна после того, как вы активируете
эту функцию в меню настроек (более под-
робно это описано в разделе “Настройки“
ниже). Устройство перейдет в режим за-
писи, если детектором движения будет об-
наружено движение предметов перед объ-
ективом камеры. Устройство автоматически
перейдет в режим ожидания, если движе-
ние перед объективом будет отсутствовать
в течении 2 минут. В режиме ожидания при
появлении движения перед камерой устрой-
ство перейдет в режим записи.
Режим фото
• Нажмите кнопку MODE, чтобы выбрать
режим фото. В левом верхнем углу дисплея
отобразится символ . С помощью кнопок
DOWN и UP вы можете изменять масштаб
изображения. Нажмите кнопку OK, чтобы
сделать фотоснимок.
• Вы также можете настроить другие па-
раметры фото. Более подробно это описано
в разделе “Настройки“ ниже.
Запись аудио
В режиме видео нажмите дважды кнопку
MODE для перехода в режим записи аудио.
В левом верхнем углу дисплея отобразит-
ся символ . Для записи аудио нажмите
кнопку OK. Нажимайте кнопку OK, если вы
хотите остановить и продолжить запись.
Воспроизведение
• В режиме видео нажмите трижды
кнопку MODE для перехода к режиму вос-
произведения. В левом верхнем углу дис-
плея отобразится символ . С помощью
кнопок DOWN/UP выберите файл; нажмите
кнопку OK для запуска его воспроизведе-
ния. Нажимайте кнопку OK, если вы хотите
остановить и продолжить воспроизведение.
• В режиме воспроизведения файла
выберите файл, затем нажмите кнопку
MENU. На дисплее отобразится меню, в ко-
тором вы можете выбрать пункт “Стереть”
и нажать кнопку OK для подтверждения
удаления файла. В меню доступны и другие
операции с файлами, более подробно опи-
санные в разделе “Настройки“ ниже.
Камера ПК
Для использования данного устройства
в качестве камеры компьютера установ-
ка специализированного программного
обеспечения на компьютер не требуется.
После подключения данного устройства
к компьютеру с помощью USB-кабеля
включите питание устройства. На дисплее
отобразятся три режима работы камеры на
выбор (выбор осуществляется с помощью
кнопок UP/DOWN):
• MSDC: в данном режиме видеореги-
стратор будет распознан компьютером как
внешний носитель.
• PC Cam: устройство будет выполнять
функцию веб-камеры компьютера.
• Record: нажмите кнопку OK для начала
записи видео.
Аудиовидеовыход
Подсоедините аудиовидеовыход (AV) дан-
ного устройства к входу внешнего устрой-
ства (напр., портативного телевизора) с
помощью аудиовидеокабеля, входящего
в комплект поставки. Теперь видеореги-
стратор можно использовать как источник
аудио- и видеосигнала для подключенного
внешнего устройства.

10
Руководство по эксплуатации
Настройки
В любом режиме (кроме режима записи
аудио) нажмите кнопку MENU для вызо-
ва экранного меню настроек. Находясь в
меню, нажимайте кнопки UP/DOWN для
выбора параметров для настройки. На-
жмите кнопку OK для перехода к настройке
выбранного параметра. Выберите опцию
с помощью кнопок UP/DOWN и нажмите
кнопку OK для подтверждения. Нажмите
кнопку MENU для выхода из меню.
Пункты меню, написанные серым
шрифтом, не подлежат настройке. Экран-
ное меню вашего устройства может быть
изменено без предварительного уведомле-
ния и, следовательно, отличаться от меню,
представленного в настоящем Руководстве.
Настройки видео
• Разрешение видео: 1280*720/848*480/
640*480. Выберите разрешение видеоизо-
бражения.
• Дата на записи: выкл/дата и время.
Включите или отключите отображение даты
и времени на видео.
• Детектор движения: вкл/выкл. Включи-
те или отключите детектор движения.
• Цикл записи: вкл/выкл. Включите или
отключите циклическую запись.
• Время цикла: 2 мин./ 5 мин./10 мин. Вы-
берите максимальный фрагмент записи.
• Ограничение записи: выкл./10 мин./20
мин. Выберите период, по истечении кото-
рого устройство отключится после выклю-
чения зажигания автомобиля.
• Запись звука: кл/выкл. Включите или
отключите запись звука для видео.
Настройки фото
• Разрешение: 2592x1944/2048x1536/
1600x1200/1280x1024. Выберите разреше-
ние фото.
• Качество: Очень высокое/Высокое/
Обычное. Выберите качество фото.
• Экспозиция: Отрегулируйте экспозицию.
• Режим драйва: выкл/2 сек/10 сек/Сра-
батывание. Выберите период автоспуска
или режим серийной съемки.
• Впеч. даты: Выкл/Дата и время. Вклю-
чите или отключите отображение даты и
времени на фото.
Настройки воспроизведения
• Защита: Защ. файл/Разбл. файл, Бло-
кир. все, Разбл. все. Установка защиты на
файл предотвращает удаление файла.
• Стереть: Файл/Все.
• Слайд-шоу: Старт/Интервал 1 сек./
повтор. Выберите режим слайд-шоу.
• Звук. памятка: Добавить/Стереть.
Выбор аудиофайла в качестве звуковой
памятки к фото.
• Заставка: Установить/Отменить. Вклю-
чите или отключите активацию заставки
при включении устройства.
Настройки системы
• Звуки:
Затвор: вкл/выкл. Звук затвора камеры.
Звук при вкл.: включите или выключите
звук при включении устройства.
Beep: вкл/выкл. Включите или выключите
звуковое сопровождение нажатия кнопок.
Громкость: отрегулируйте громкость зву-
кового сопровождения нажатия кнопок.
• Частота сети: 50 Гц/60 Гц.
• Энергосбережение: 1 мин/3 мин/5 мин/
выкл. Выберите время активации режима
энергосбережения.
• Автовыкл: выкл/30 сек/1 мин/2 мин. Вы-
берите время активации режима экранной
заставки.
• Дата и время: установите текущий
месяц, год, день, часы и минуты с помощью
кнопок UP/DOWN и кнопки MODE для вы-
бора параметра.
• Язык: выберите язык экранного меню.
• ТВ-выход: NTSC/PAL. Выберите систе-
му цветности.
• Заставка: Выкл/Система/Мои снимки.
• Формат: Да/Нет. Форматирование
носителя.

11
Руководство по эксплуатации
• Сброс. все: Да/Нет. Сброс выполненных
настроек до исходных значений.
• Версия: Информация о версии ПО.
Для того, чтобы выполненные на-
стройки вступили в силу, необходимо пере-
запустить устройство.
Комплект поставки
Видеорегистратор 1 шт
Автомобильный адаптер 1 шт
Кабель MiniUSB-USB 1 шт
Подставка 1 шт
Аудиовидеокабель 1 шт
Руководство по эксплуатации 1 шт
Информация для потребителя 1 шт
Гарантийный талон 1 шт

12
Руководство по эксплуатации
Уважаемый потребитель!
Дата производства изделия содержится в серийном номере, указанном на
упаковке, в гарантийном талоне и на корпусе изделия. Шестая, седьмая и восьмая
цифры обозначают год (в интервале 2010 - 2019) и месяц производства.
Пример:
R31982101 - 01792
год
производства (2011)
месяц
производства (январь)
Технические характеристики
Угол обзора объектива 1400
Дисплей цветной TFT 2,4 дюйма
Световая чувствительность 0 люкс
Разрешение видеозаписи HD (1280x720), 30 к/с
Формат записи видео AVI (кодек MJPEG)
Формат аудио WAV
Интерфейс miniUSB 2.0/Аудиовидеовыход
Встроенный аккумулятор 640 мАч
Продолжительность работы 1 ч
Номинальное напряжение питания 5 В; 0,45 А
Номинальная потребляемая мощность 2,25 Вт
Ток потребления 350 мА/3,7 В (макс)
Детектор движения +
Циклическая перезапись +
Максимальный фрагмент записи 2/5/10 минут
Память Карта памяти SD, до 32 гб
Диапазон рабочих температур -100С - +700С
Диапазон температур хранения -100С - +600С
Влажность 15 - 85%
Размеры устройства 119 х 55 х 13,2 мм
Вес устройства 0,11 кг
Технические характеристики могут быть изменены заводом-изготовителем без предва-
рительного уведомления. Указанный вес имеет приблизительные значения.
