Hyundai H-DVR09HD User manual

АВТОМОБИЛЬНЫЙ
ВИДЕОРЕГИСТРАТОР
CAR VIDEO RECORDER
Руководство по эксплуатации Instruction manual
H-DVR09HD

2 3
Instruction Manual Instruction Manual
Dear customer!
Thank you for purchasing our product. For safety, it is strongly recommended to read
this manual carefully before connecting, operating and/or adjusting the product and keep
the manual for reference in the future.
If you want to dispose this product, do not mix it with general household waste. There is
a separate collection system for used electronic products in accordance with legislation
that requires proper treatment, recovery and recycling.
Please contact your local authorities for the correct method of disposal. By doing so, you
will ensure that your disposed product undergoes the necessary treatment, recovery and
recycling and thus prevent potential negative effects on the environment and human health.
Utilization of the product
Important safeguards
• Read carefully through the manual to
familiarize yourself with this unit.
• Keep this manual handy as a reference
for operating procedures and precautions. Do
not allow persons who have not read through
this manual to use this unit.
• Connect this unit only to the vehicle lighter
jack of your car with +12-24 V DC power. If the
voltage is too high, it may cause damage to
this unit.
• Careful handling of the unit can prolong
its operation life.
• Due to variety of car lighter jack sizes
depending of vehicle type, ensure that this unit
is properly contacted in the lighter socket.
• The DC adapter and car lighter socket
should be used only with original accessories
included. The Manufacturer is not responsible
for possible damage of this unit cause by
using other accessories than provided by
Manufacturer.
• Should this product fail to operate
properly, contact your local dealer.
Controllers
Front panel
1 2 3

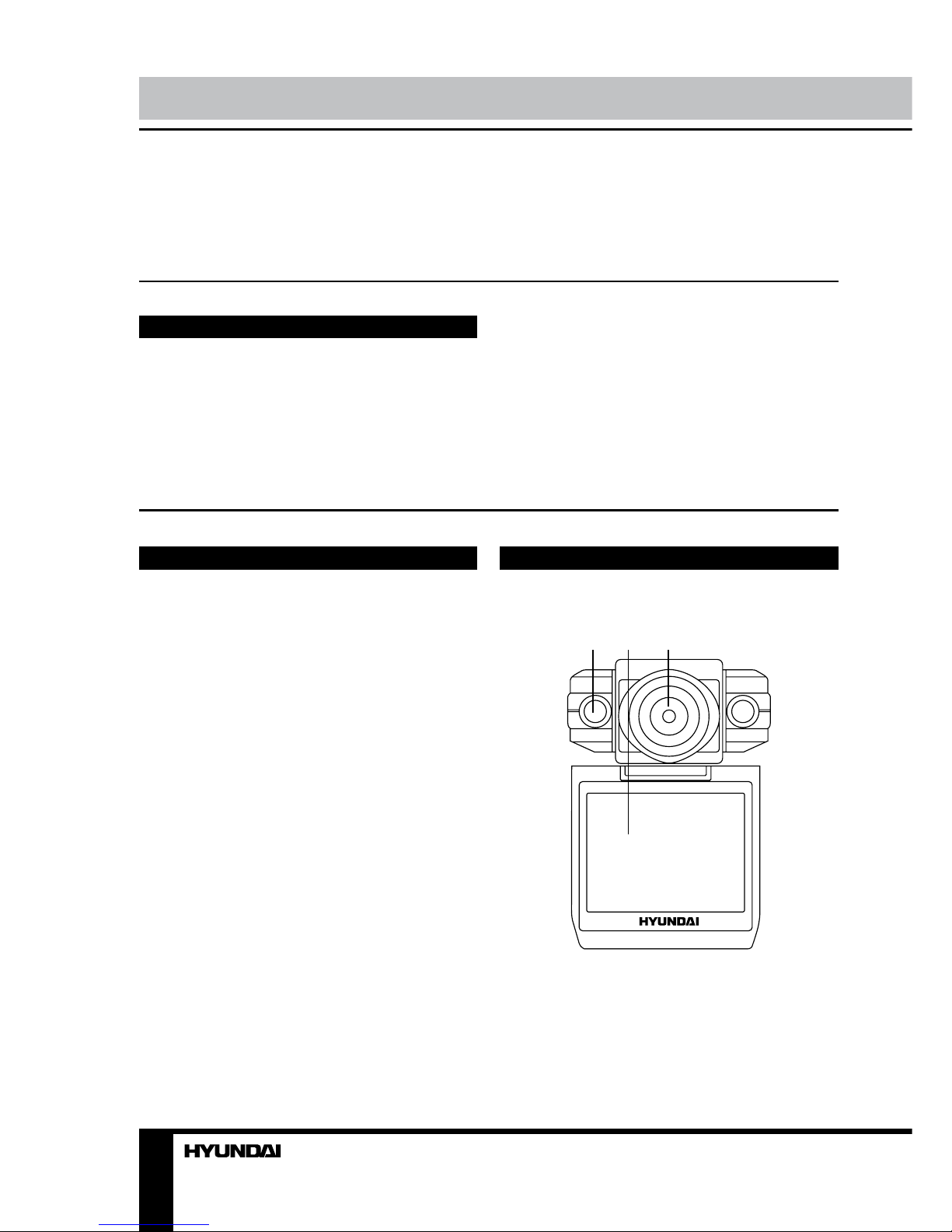

1. LED light
2. Display
3. Camera

2 3
Instruction Manual Instruction Manual
Right panel
4 5 6 7
4. button
5. MODE button
6. button
7. HDMI output
Left panel
8 9 10 11
8. button
9. button
10. button
11. USB port
Not indicated: RESET hole button (bottom),
Memory card slot (back side)
Operations
Mounting
• Insert the fixing pins on the top of the
stand into the bracket holding holes in the
bottom of the unit and move the unit backward
until a click to fix it tightly to the bracket.
• Press the suction cup to a surface in the
car, then push the pressure valve down. Make
sure the stand is fixed properly to the surface.
• You can adjust the angle of the stand by
loosening the upper and lower washers and
bending the assembly knots.
• To unmount the stand, lift the pressure
valve, then lift the plastic ear on the suction cap.
Power and charging
To charge the battery of this unit connect
its USB port to the PC with the supplied USB
cable; or connect it to a car lighter socket
with the supplied car adapter. The power icon
on the upper right corner of the display
indicates the remaining battery power.
Rotary display
To improve the display angle for viewing it,
you can rotate the display in one plane relative to
the hinge axis 1800 leftwards and 900 rightwards.
Get ready for record
• Before you start recording, insert a MicroSD
memory card into the memory card slot of this
unit until a click. Insert the card with correct side.
• Press button to switch the unit on.
“FULL HD” will be shown in the left upper
corner of the display showing that the unit is
ready for recording.
MicroSD capacity supported: up to 32
Gb. For correct and satisfactory operation,
licensed MicroSD memory cards of famous
brands should be used with this unit. Avoid
using memory cards of unknown brands.
Recording
• When the unit is turned on, press
button to start recording video. The unit will
save video files automatically after each 2, 5
or 10 minutes. When the memory card is filled,
old files will be deleted and the new files will
be recorded instead. Press button to stop
and to continue recording.
• Press or button to zoom in or
out.
• Press repeatedly button to select a
flash mode.
• You can record video while charging the
unit. Connect this unit to a car lighter socket to
start charging it. The unit will be turned on and
start video recording at the same time when
your car engine is started. It would save video
files automatically and be switched off after the
car is stopped.

4
Instruction Manual
• Before removing memory card stop
recording. Press on the card until a click to
remove it.
• Motion detector recording is available after
you switch on this item in the setting menu (see
“Setup“ paragraph below for more details). The
unit will go to recording mode if there is image
motion in front of the lens. If there is no motion
within 1, 3 or 5 minutes, then the unit will
automatically go to standby mode. In standby
mode, if there is motion again, the unit will go
to recording mode.
Playback mode
In record mode press MODE button to enter
playback mode. The upper left corner of screen
will display MOVIE. Press button to go to
6-thumbnail mode. Press or buttons
to choose video files. Press button to play
the selected file. Press button to stop and
resume playback. During playback, press
or buttons to adjust sound volume.
Photo mode
In record mode press MODE button twice
to choose the photo mode. The upper left
corner of screen will display PHOTO. Press
button to take a photo. Press button
to go to 6-thumbnail mode. Press or
buttons to choose photo files.
HDMI output
Connect the HDMI output of this unit to an
external audio-video device (e.g. car TV) with
the supplied HDMI cable. Now this unit can be
used as high-quality digital signal source for
the external device.
Setup
Press MODE button thrice to display the
setting menu. In the menu press or
buttons to select settings. Press button to
go to adjustment of the selected setting; select
options with or buttons and press
button to confirm. Press MODE button to
exit from the menu.
Some menu items may be in grey color,
in this case they are not adjustable. The menu
in your unit may be changed without prior
notice and hence be different from the menu
described below.
• Resolution: select resolution of the
recording video.
• Video quality: H/M/L. Select video quality.
• Record overwrite: no/2 min/5 min/15min.
Deactivate or select cycled recording period.
• Motion detection: no/1 min/3 min/5 min.
Deactivate or select motion detector activation
period.
• Power on record: On/Off. If On is selected,
the unit will automatically start recording in 3
seconds after the engine is started.
• Power off delay: On/Off. Activate or
deactivate auto switch-off of this unit after the
car engine is shut down.
• Image size: 3m/5m/8m/12m. Select photo
size.
• Image quality: Super fine/Fine/Normal.
Select photo quality.
• Self capture: on/off. If On is selected, the
shooting will be performed with 10-seconds
delay.
• Sequence capture: capture1/capture3.
Select how many pictures will be taken by 1
pressing of the button.
• Auto capture: off/30 sec/60 sec. Select the
period after which a new photo will be taken
automatically.
• Language: select a language of the menu.
• TV type: NTSC/PAL. Select the color
system.
• Time stamp: off/date/time/date and time.
Select display of date and time in the video and
photo.
• Time setup: Set current month, day, year,
hour and minute with / buttons and
button to select parameter.
• Beep sound: On/Off. Activate or deactivate
the sound of pressing buttons.

5
Instruction Manual
• Auto power off: off/1 min/3min/5min.
Select the period after which the unit will turn
off if no operation is performed.
• Power on delay: off/10 sec/20 sec/30 sec.
• Auto LCD off: off/30 sec/60 sec. Select the
period after which the display will automatically
switch off. Press any button to wake the
display.
• Format: Yes/No. Formatting the card.
• Default setting: Yes/No. Reset all settings
to default values.
• Night mode: on/auto/off. When the
environmental light is not bright enough,
activate this option.
• Contrast: standard/hard/soft. Select the
contrast mode of the video.
• Flicker: 50 hz/60 hz.
• Sharpness: standard/hard/soft. Select the
sharpness mode of the image.
• ISO: Auto/100/200/400. Compensate the
ISO sensitivity.
• White balance: Auto/sunny/cloudy/
flourescent/incandescent. Select the white-
balance mode.
• EV setting: Adjust the exposure value.
• Metering: Center/average/spot. Adjust the
image metering.
• Firmware version: See the software
information.
You should restart the unit to enable the
changes.
Accessories
Video recorder 1 pc
Car adaptor 1 pc
MiniUSB-USB cable 1 pc
Stand 1 pc
HDMI cable 1 pc
Instruction Manual 1 pc
Consumer information 1 pc
Warranty card 1 pc

6
Instruction Manual
Specifications
Lens view angle 1200
Display color TFT, 2”
Light sensitivity 0 lux
Video resolution FullHD (1920x1080)
Video record format TS (codec AVC/h264)
Audio format WAV
Photo format JPEG
Interfaces miniUSB (2.0)/HDMI out
Built-in battery 1000 mAh
Operation period 1 h
Nominal voltage 5 V; 1 А
Nominal power consumption 5 W
Current consumption 800 mA/3,7 V (max)
Motion detector +
Cycled recording +
Max record fragment 2/5/15 minutes
Memory MicroSD memory card, up to 32
Operation temperatures -100С - +700С
Storage temperatures -100С - +600С
Humidity 15 - 85%
Unit dimensions 100 х 50 х 27 mm
Unit weight 0,088 kg
Specifications are subject to change without notice. Weights are approximate.

7
Руководство по эксплуатации
Уважаемый покупатель!
Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безо-
пасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить на-
стоящее руководство перед подключением, регулировкой и эксплуатацией изделия.
Сохраняйте руководство для использования в будущем.
Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с
обычным бытовым мусором. Существует отдельная система сбора использованных
электронных изделий в соответствии с законодательством, которая предполагает
соответствующее обращение, возврат и переработку.
Обращайтесь в органы местного управления за инструкциями по правильной
утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с
соблюдением обязательных процедур по обработке, утилизации и вторичной пере-
работке и, таким образом, предотвратите потенциальное негативное воздействие на
окружающую среду и здоровье людей.
Утилизация изделия
Меры предосторожности
• Внимательно изучите данное руко-
водство, чтобы правильно использовать
устройство.
• Держите данное руководство под
рукой в качестве справочника по правилам
эксплуатации и мерам предосторожности.
Не допускайте к использованию устройства
посторонних лиц, не ознакомившихся и не
усвоивших данные инструкции по эксплуа-
тации.
• Подключайте устройство только в
штатный разъем прикуривателя автомоби-
ля с напряжением +12-24 В. Превышение
напряжения питания может привести к вы-
ходу устройства из строя.
• Бережное обращение с устройством
продлит срок его эксплуатации.
• В связи с возможным разбросом раз-
меров гнезда прикуривателя в различных
марках автомобилей убедитесь в надежно-
сти соединения контакта в гнезде прикури-
вателя для нормального функционирования
устройства.
• Используйте только оригинальные
аксессуары, входящие в комплект поставки.
Производитель не несет ответственности за
возможные повреждения изделия в случае
применения посторонних аксессуаров.
• При неполадках в работе устройства
свяжитесь с торговым представителем.

8 9
Руководство по эксплуатации Руководство по эксплуатации
Органы управления
Передняя панель
1 2 3
1. LED-фонарь
2. Дисплей
3. Камера
Правая панель
4 5 6 7
4. Кнопка
5. Кнопка MODE
6. Кнопка
7. Вход HDMI
Левая панель
8 9 10 11
8. Кнопка
9. Кнопка
10. Кнопка
11. USB-порт
Не показано на рисунке: Кнопка
(отверстие) RESET (на дне корпуса), слот
для карт памяти (на тыльной стороне)
Операции с устройством
Крепление устройства
• Вставьте крепежные выступы на верх-
ней части подставки в отверстия в дне кор-
пуса устройства. Сдвиньте с усилием корпус
устройства назад до щелчка для плотного
закрепления устройства на подставке.
• Прижмите присоску к плоской поверх-
ности в автомобиле, затем нажмите на ры-
чаг присоски. Убедитесь, что конструкция
плотно зафиксирована на поверхности.
• Вы можете регулировать вертикальное
и горизонтальное положение конструк-
ции, сгибая его в местах узлов. Для этого
следует ослабить нижнюю и верхнюю гайки
(места узлов). После того, как Вы установи-
те нужное положение конструкции, затяните
верхнюю и нижнюю гайки.
• Чтобы отсоединить конструкцию от
поверхности, поднимите рычаг присоски,
затем потяните за ушко присоски.
Поворотный экран
Для удобства считывания информации
на диспле вы можете поворачивать экран
устройства в одной плоскости относительно

8 9
Руководство по эксплуатации Руководство по эксплуатации
оси шарнира на 1800 влево и на 900 вправо.
Питание и зарядка
Для зарядки аккумулятора устройства
подключите его через USB-порт к персо-
нальному компьютеру, либо к разъему при-
куривателя автомобиля с помощью автомо-
бильного адаптера. Индикатор заряда (
) в правом верхнем углу экрана указывает
на оставшийся заряд батареи.
Подготовка к записи
• Перед началом видеосъемки установи-
те карту памяти MicroSD в слот устройства,
нажав на нее до щелчка. Устанавливайте
карту в слот правильной стороной.
• Нажмите кнопку для включения
устройства. В левом верхнем углу джисплея
отобразится надпись FULL HD, что указыва-
ет на готовность устройства к записи.
Емкость карты памяти: до 32 Гб. Для
корректной работы устройства используй-
те лицензионные карты памяти MicroSD
известных производителей. Избегайте ис-
пользования нелицензионных карт памяти.
Запись
• После включения устройства нажмите
кнопку , чтобы начать запись видео.
Устройство будет автоматически сохранять
записанные видеофайлы каждые 2, 5 или
10 минут. Когда карта памяти заполнится,
старые видеофайлы будут удалены и запись
начнется заново. Для остановки или возоб-
новления записи нажимайте кнопку .
• Для изменения масштаба изображения
нажимайте кнопки и .
• Нажимайте кнопку для выбора
режима вспышки.
• Вы можете записывать видео во время
зарядки аккумулятора устройства. Подсое-
дините устройство к гнезду автомобильного
прикуривателя, чтобы начать его зарядку.
Устройство автоматически включится и нач-
нет запись видео при включении зажигания
автомобиля. Устройство автоматически
сохранит файлы и отключится после вы-
ключения зажигания автомобиля.
• Перед извлечением карты памяти оста-
новите запись. Нажмите на карту памяти до
щелчка, чтобы извлечь ее из слота.
• Запись с помощью детектора движения
доступна после того, как вы активируете эту
функцию в меню настроек (более подробно
это описано в разделе “Настройки“ ниже).
Устройство перейдет в режим записи, если
детектором движения будет обнаружено
движение предметов перед объективом ка-
меры. Устройство автоматически перейдет
в режим ожидания, если движение перед
объективом будет отсутствовать в течении
1, 3 или 5 минут. В режиме ожидания при
появлении движения перед камерой устрой-
ство перейдет в режим записи.
Воспроизведение
В режиме записи видео нажмите кнопку
MODE для перехода к режиму воспроизве-
дения. В левом верхнем углу дисплея ото-
бразится надпись MOVIE. Нажмите кнопку
для перехода к режиму 6 миниатюр.
С помощью кнопок и выберите
файл; нажмите кнопку для запуска его
воспроизведения. Нажимайте кнопку
, если вы хотите остановить и продолжить
воспроизведение. Во время воспроизве-
дения нижмайте кнопки и , чтобы
регулировать громкость звука.
Режим фото
В режиме записи видео нажмите дважды
кнопку MODE, чтобы выбрать режим фото.
В левом верхнем углу дисплея отобразит-
ся надпись PHOTO. Нажмите кнопку ,
чтобы сделать снимок. Нажмите кнопку
для перехода к режиму 6 миниатюр. Нажи-
майте кнпоки и для выбора фото.
HDMI-выход
Подсоедините выход HDMI данного
устройства к входу HDMI внешнего устрой-
ства (напр., портативного телевизора) с по-
мощью HDMI-кабеля, входящего в комплект

10
Руководство по эксплуатации
поставки. Теперь видеорегистратор можно
использовать как источник цифрового сиг-
нала высокого качества для подключенного
внешнего устройства.
Настройки
Нажмите кнопку MODE трижды для вы-
зова экранного меню настроек. Находясь
в меню, нажимайте кнопки / для
выбора параметров для настройки. Нажми-
те кнопку для перехода к настройке
выбранного параметра. Выберите опцию с
помощью кнопок / и нажмите кнопку
для подтверждения. Нажмите кнопку
MODE для выхода из меню.
Пункты меню, написанные серым
шрифтом, не подлежат настройке. Экран-
ное меню вашего устройства может быть
изменено без предварительного уведомле-
ния и, следовательно, отличаться от меню,
представленного в настоящем Руководстве.
• Разрешение: Выберите разрешение
записываемого видеоизображения.
• Качество видео: Выберите качество
видеоизображения.
• Цикл записи: нет/2 мин/5 мин/15 мин.
Выберите максимальный фрагмент записи
либо отключите циклическую запись.
• Обнаружение движения: нет/1 мин/3
мин/5 мин. Выберите период отсутствия
движения перед отключением записи либо
отключите детектор движения.
• Запись после вкл: Вкл/Выкл. При вы-
боре ВКЛ устройство автоматически начнет
запись через 3 минуты после включения
зажигания автомобиля.
• Задержка выключения: Вкл/Выкл.
Включите или отключите автоотключение
устройства после отключения зажигания
автомобиля.
• Размер фото: 3М/5М/8М/12М. Выберите
размер фото.
• Качество: Лучшее/Высокое/Обычное.
Выберите качество фото.
• Захват: Вкл/Выкл. При выборе ВКЛ
съемка фото будет выполнена с 10-
секундной задержкой после нажатия
кнопки.
• Захват: Захват1/Захват3. Количество
снимков, которые будут сделаны при одно-
кратном нажатии кнопки.
• Авто захват: Выкл/30 сек/60 сек. Интер-
вал времени, по истечении которого будет
автоматически сделан новый фотоснимок.
• Язык: выберите язык экранного меню.
• Система видео: NTSC/PAL. Выберите
систему цветности.
• Дата на записи: выкл/дата/время/дата и
время. Включите или отключите отображе-
ние даты и времени на видео и фото.
• Установка времени: установите те-
кущий месяц, год, день, часы и минуты с
помощью кнопок / и кнопки для
выбора параметра.
• Звук клавиш: вкл/выкл. Включите или
выключите звуковое сопровождение на-
жатия кнопок.
• Автовыключение: Выкл/1 мин/3 мин/5
мин. Выберите период времени, по исте-
чении которого устройство автоматически
выключится при отсутствии операций.
• Задержка включения: выкл/10 сек/20
сек/30 сек.
• Отключение дисплея: Выкл/30 сек/60
сек. Выберите период времени, по ис-
течении которого дисплей автоматически
отключится. Для активации дисплея после
его отключения нажмите любую кнопку.
• Форматирование: Да/Нет. Форматиро-
вание носителя.
• Заводские установки: Да/Нет. Сброс
выполненных настроек до исходных значе-
ний.
• Ночной режим: Вкл/Авто/Выкл. Данная
функция полезна при недостаточно ярком
освещении во время видеосъемки.
• Контраст: стандарт/жестк./мягк. Вы-
берите режим контрастности видеоизобра-
жения.

11
Руководство по эксплуатации
• Мерцание: 50 Гц/60 Гц.
• Резкость: стандарт/жестк./мягк. Выбе-
рите режим резкости изображения.
• ISO чувствительность: Авто/100/200/
400. Компенсация ISO-чувствительности.
• Баланс белого: Авто/солнечно/облачно/
лампы дневного света/лампы накаливания.
Выберите режим баланса белого.
• Экспозиция: Отрегулируйте экспозицию.
• Измерение: По центру/усредненное/в
пятне.
• Версия программного обеспечения:
Информация о версии ПО.
Для того, чтобы выполненные на-
стройки вступили в силу, необходимо пере-
запустить устройство.
Комплект поставки
Видеорегистратор 1 шт
Автомобильный адаптер 1 шт
Кабель MiniUSB-USB 1 шт
Подставка 1 шт
Кабель HDMI 1 шт
Руководство по эксплуатации 1 шт
Информация для потребителя 1 шт
Гарантийный талон 1 шт

12
Руководство по эксплуатации
Уважаемый потребитель!
Дата производства изделия содержится в серийном номере, указанном на
упаковке, в гарантийном талоне и на корпусе изделия. Шестая, седьмая и восьмая
цифры обозначают год (в интервале 2010 - 2019) и месяц производства.
Пример:
R31982101 - 01792
год
производства (2011)
месяц
производства (январь)
Технические характеристики
Угол обзора объектива 1200
Дисплей цветной TFT 2 дюйма
Световая чувствительность 0 люкс
Разрешение видеозаписи HD (1920x1080)
Формат записи видео TS (кодек AVC/H264)
Формат аудио WAV
Интерфейс miniUSB 2.0/Выход HDMI
Встроенный аккумулятор 1000 мАч
Продолжительность работы 1 ч
Номинальное напряжение питания 5 В; 1 А
Номинальная потребляемая мощность 5 Вт
Ток потребления 800 мА/3,7 В (макс)
Детектор движения +
Циклическая перезапись +
Максимальный фрагмент записи 2/5/15 минут
Память Карта памяти MicroSD, до 32 гб
Диапазон рабочих температур -100С - +700С
Диапазон температур хранения -100С - +600С
Влажность 15 - 85%
Размеры устройства 100 х 50 х 27 мм
Вес устройства 0,088 кг
Технические характеристики могут быть изменены заводом-изготовителем без предва-
рительного уведомления. Указанный вес имеет приблизительные значения.
