Hyundai H-DVR18HD User manual

АВТОМОБИЛЬНЫЙ
ВИДЕОРЕГИСТРАТОР
CAR VIDEO RECORDER
Руководство по эксплуатации Instruction manual
H-DVR18HD

2
Instruction Manual
Dear customer!
Thank you for purchasing our product. For safety, it is strongly recommended to read
this manual carefully before connecting, operating and/or adjusting the product and keep
the manual for future reference.
If you want to dispose of this product, do not mix it with general household waste. There
is a separate collection system for used electronic products in accordance with legislation
that requires proper treatment, recovery and recycling.
Please contact your local authorities for the correct method of disposal. By doing so, you
will ensure that your disposed product undergoes the necessary treatment, recovery and
recycling and thus prevent potential negative effects on the environment and human health.
Utilization of the product
Important safeguards
• Carefully read through the manual to
familiarize yourself with the device.
• Keep the manual handy as a reference for
operating procedures and precautions. Do not
allow persons who have not read this manual
to use the device.
• Connect the device only to the vehicle
lighter jack of your car with +12-24 V DC
power. If the voltage is too high, it may damage
the device.
• Careful handling of the device can prolong
its operation life.
• Due to variety of car lighter jack sizes
depending on vehicle type, make sure the
device is properly plugged in the lighter socket.
• The device should be used only
with original accessories included. The
Manufacturer is not responsible for possible
damage of the device caused by using
other accessories than provided by the
Manufacturer.
• If this product malfunctions or fails to
operate properly, contact your local dealer.
Controllers
Front view
1 2
1. Reset hole
2. Lens
Rear panel
3 4 5 6 7 8 9 1110

3
Instruction Manual
3. Speaker
4. Display
5. UP ( ) button
6. DOWN ( ) button/SOS
7. MODE button
8. REC (OK) button
9. MENU button
10. Microphone
11. Status indicator

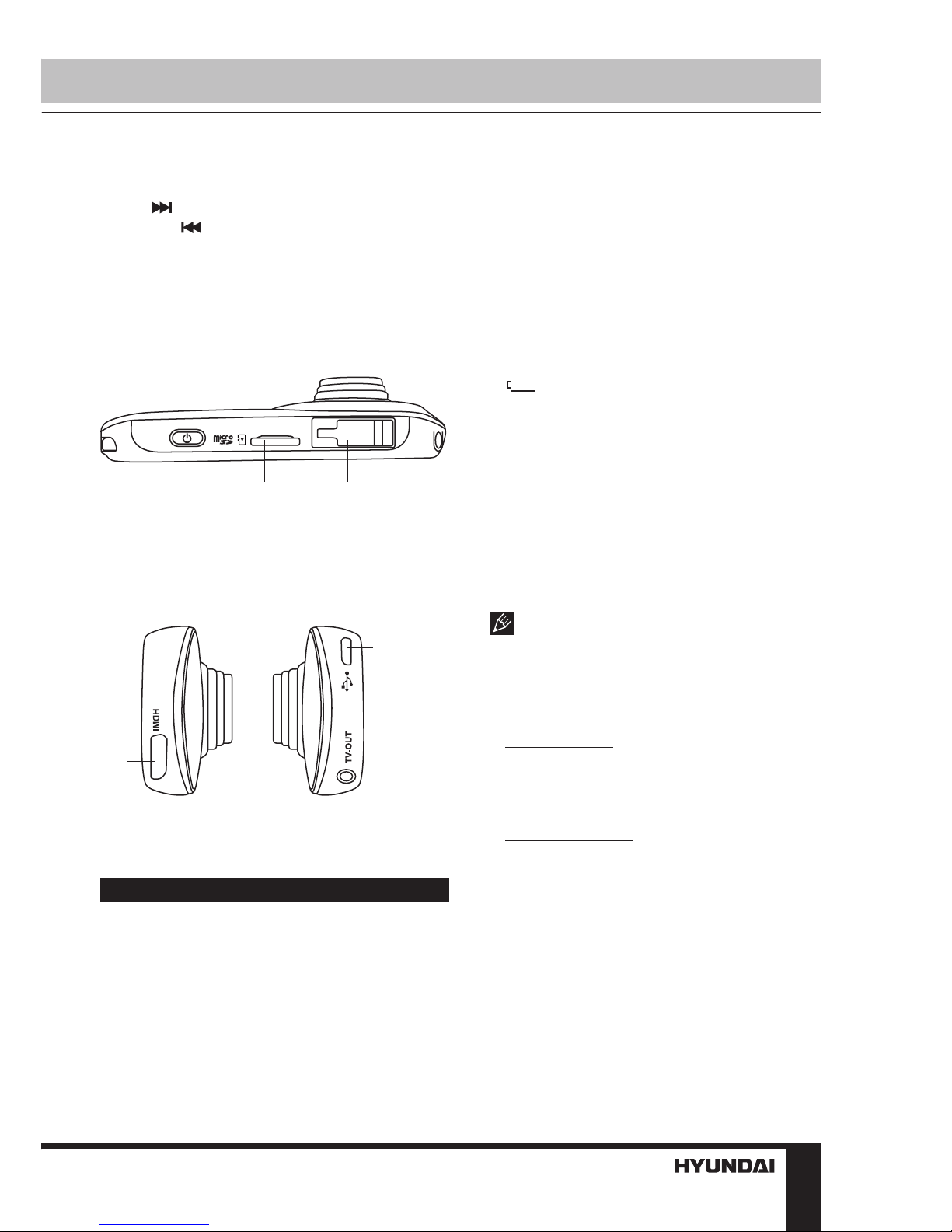

Top panel
12 13 14
12. POWER button
13. microSD card slot
14. Bracket
Side panels
15
16
17
15. Mini HDMI port
16. Mini USB port
17. TV-OUT interface
Operations
Mounting
• Insert the mounting pin on the top of the
holder into the bracket on the unit and slide
until a click to fix it tightly to the holder.
• Press the suction cup to a flat surface in
the car, then push the pressure valve down.
Make sure the holder is properly fixed to the
surface.
• You can adjust the angle of the holder
by loosening the washer and bending the
assembly knot.
• To unmount the holder, lift the pressure
valve, then lift the plastic ear on the suction cap.
Power and charging
To charge the battery connect the MiniUSB
port on the device to the PC with the supplied
USB cable; or connect it to a car lighter socket
with the supplied car adapter. The power
icon in the top right corner of the display
indicates the remaining battery power. The time
taken by complete charging of the battery is 3
hours.
Recording
• Before you start recording, insert a MicroSD
memory card into the memory card slot of this
unit until a click. Insert the card with correct
side. After the card is inserted the devce will turn
off in order to preserve the information. Press
POWER button to turn it on again.
MicroSD capacity supported: up to
32 Gb, class 6 or higher. For correct and
satisfactory operation, licensed MicroSD
memory cards of famous brands should be
used with this unit. Avoid using memory cards
of unknown brands.
• Auto recording: After you connect this unit
to car power source, recording will be started
automatically. After you disconnect the power
source, the unit will stop recording and save
the recorded information.
• Manual recording: Press POWER button
to switch on the unit (press and hold it again if
you want to switch off the unit). If necessary,
select recording mode by pressing MODE
button. Press ОК button to start recording.
Press this button again to stop recording.
• While recording, the recording time
is shown in white figures in the bottom of
the display. The unit will save video files
automatically after each 1, 3 or 5 minutes (see
“Setup“ paragraph below for more details).
When the memory card is filled, old files will
be deleted and the new files will be recorded
instead. Press ОК button to stop and to

4
Instruction Manual
continue recording.
• Before removing memory card stop
recording. Press on the card until a click to
remove it.
• SOS function. When you press the DOWN
button during video recording, the current
fragment will be protected from rerecording.
• G-sensor. If overload resulting from an
impact exceeds the setup value (1 g = 9.8m/s^2;
see “Setup“ paragraph below for more details),
the current video fragment will be automatically
saved and protected from re-recording.
Warning: The G sensor is working only if
stabilization mode is switched on (it is switched
on by default). G-sensor is switched off by
default.
Photo mode
• When recording is not on, press MODE
button to choose the photo mode. Press ОК
button to take a photo.
• You can set various parameters of photo.
Please see “Setup“ paragraph below for more
details.
Playback mode
• When the device completes the switch-on
program and enters the video mode, press the
MODE button to enter the replay mode, press
the UP/DOWN buttons to browse images and
videos. In replay mode, you may browse the
files by categories only; if the chosen file type
is video, you can only browse videos; if image,
you may only browse images.
• In playback mode you can delete and
protect files (see “Setup“ paragraph below for
more details).
AV output and HDMI output
• Connect the AV output of this unit to an
external audio-video device (e.g. car TV) with
a 3.5 mm monophonic audio-video cable (not
included). Now this unit can be used as audio
and video signal source for the external device.
• Connect the HDMI output of this unit to an
external audio-video device (e.g. car TV) with
the supplied HDMI cable. Now this unit can be
used as high-quality digital signal source for
the external device.
PC connection
• USB drive: After this unit is connected to
the PC via USB cable,choose MSDC function,
it is a computer interface between a computer
and a digital camera which shows the digital
camera as a removable disk drive attached to
the computer.
• PC camera: After this unit is connected
to the PC via USB cable, choose PCCAM
function and, after installation of the driver, you
can use the device as your PC camera.
If you contact the device via USB cable
to your computer for the first time, and the PC
cannot see it, please plug off the cable and try
again.
It may be caused by poor contact of the
cable and the USB port.
This device supports the following operating
systems: Windows 2000/XP/Vista/Windows 7,
MAC OSX 10.3.6 or above
Display auto-off
To enable the display auto-off function, open
the Power Save setting in General system
setup, choose between 10 sec. or 30 sec., and
after the designated time the display will turn
off automatically. Press any key to turn it back
on.
Setup
In recording or photo mode press MENU
button to display the current mode setting
menu. In the menu press UP/DOWN buttons
to select settings. Press ОК button to go to
adjustment of the selected setting; select
options with the UP/DOWN buttons and press
it to confirm. Press MENU button to exit from
the menu.
The menu in your unit may be changed
without prior notice and hence be different from
the menu described below.

5
Instruction Manual
General system setup
• G-sensor: On/Off
• File type: Event/Video/JPEG image.
• Sounds:
-Voice recording: On/Off
-Beep: On/Off
-Volume
• Power save: Off/10sec/30 sec
• Date/time: set the current month, year,
day, hour and minute and the date display
mode by pressing UP/DOWN buttons and
pressing OK button to select an item.
• Language: select the on-screen menu
language.
• Light freq.: 50/60 Hz
• TV out: NTSC/PAL
• Format: SD card. After you select «Ok»
option, the connected memory card will be
formatted.
• System:
-Factory reset
-System info
-Card info
Video setup
• Resolution: select video resolution:
FHD(1080P)/HD(720P).
• Loop recording: Off/1 minute/3 minutes/5
minutes. Select the record fragment time.
• Date Stamp: on/off. Activate or deactivate
showing of date in the recorded video.
• Motion detection: on/off. Activate or
deactivate motion detector for video recording.
Photo setup
• Image resolution: 12M/10M/8M/5M/2M.
Select the size and resolution of the image.
• Exposure: Set the exposure -2/-1/0/+1/+2
Playback mode setup
• In replay mode, press the MENU button
and select DELETE. Press UP/DOWN buttons
to enter the options and choose between
“Single” and “All”. Press OK button to confirm.
• Protect: You may add a lock to the file.
You cannot delete it before unlocking. In such
way, some important files can be protected.
Accessories
Video recorder 1 pc
Car adaptor 1 pc
MiniUSB-USB cable 1 pc
Holder 1 pc
HDMI cable 1 pc
Instruction Manual 1 pc
Consumer information 1 pc
Warranty card 1 pc

6
Instruction Manual
Specifications
Lens view angle 1200
Display ColorTFT, 1.5”
Light sensitivity 1 lux
Video resolution 1080P/720P
Video record format AVI
Photo format JPEG
Interfaces miniUSB (2.0)/3.5 mm audio-video out/mini HDMI out
Built-in battery 300 mAh
Operation period 36 min
Nominal voltage 3.7 V
Current consumption 1000 mA/5 V
Cycled recording +
Motion detector +
G-sensor +
Max record fragment 5 minutes
Memory MicroSD memory card, up to 32 GB
Operation temperatures -100С - +600С
Storage temperatures -200С - +700С
Unit dimensions 95 х 40 х 24 mm
Net weight 0.05 kg
Specifications are subject to change without notice. Weights are approximate.

7
Руководство по эксплуатации
Уважаемый покупатель!
Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безо-
пасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить на-
стоящее руководство перед подключением, регулировкой и эксплуатацией изделия.
Сохраняйте руководство для использования в будущем.
Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с
обычным бытовым мусором. Существует отдельная система сбора использованных
электронных изделий в соответствии с законодательством, которая предполагает
соответствующее обращение, возврат и переработку.
Обращайтесь в органы местного управления за инструкциями по правильной
утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с
соблюдением обязательных процедур по обработке, утилизации и вторичной пере-
работке и, таким образом, предотвратите потенциальное негативное воздействие на
окружающую среду и здоровье людей.
Утилизация изделия
Меры предосторожности
• Внимательно изучите данное руко-
водство, чтобы правильно использовать
устройство.
• Держите данное руководство под
рукой в качестве справочника по правилам
эксплуатации и мерам предосторожности.
Не допускайте к использованию устройства
посторонних лиц, не ознакомившихся и не
усвоивших данные инструкции по эксплуа-
тации.
• Подключайте устройство только в
штатный разъем прикуривателя автомоби-
ля с напряжением +12-24 В. Превышение
напряжения питания может привести к вы-
ходу устройства из строя.
• Бережное обращение с устройством
продлит срок его эксплуатации.
• В связи с возможным разбросом раз-
меров гнезда прикуривателя в различных
марках автомобилей убедитесь в надежно-
сти соединения контакта в гнезде прикури-
вателя для нормального функционирования
устройства.
• Используйте только оригинальные
аксессуары, входящие в комплект поставки.
Производитель не несет ответственности за
возможные повреждения изделия в случае
применения посторонних аксессуаров.
• При неполадках в работе устройства
свяжитесь с торговым представителем.

8
Руководство по эксплуатации
Органы управления
Вид спереди
1 2
1. Отверстие RESET
2. Объектив
Задняя панель
3 4 5 6 7 8 9 1110
3. Динамик
4. Дисплей
5. Кнопка ВВЕРХ ( )
6. Кнопка ВНИЗ ( )/SOS
7. Кнопка ВНИЗ/SOS
8. Кнопка REC/OK
9. Кнопка MENU
10. Микрофон
11. Индикатор состояния
Верхняя панель
12 13 14
12. Кнопка POWER
13. Разъем для карты памяти microSD
14. Крепежная скоба
Боковые панели
15
16
17
15. Разъем Mini HDMI
16. Mini USB-порт
17. Интерфейс TV-OUT
Операции с устройством
Крепление устройства
• Вставьте крепежный выступ на верх-
ней части держателя в крепежную скобу
на устройстве. Сдвиньте с усилием корпус
устройства назад до щелчка для плотного
закрепления устройства на держателе.
• Прижмите присоску к плоской поверх-
ности в автомобиле, затем нажмите на ры-
чаг присоски. Убедитесь, что конструкция
плотно зафиксирована на поверхности.
• Вы можете регулировать вертикальное
и горизонтальное положение конструк-
ции, сгибая его в местах узлов. Для этого
следует ослабить гайку. После того, как Вы
установите нужное положение конструкции,
затяните гайку.
• Чтобы отсоединить конструкцию от
поверхности, поднимите рычаг присоски,
затем потяните за ушко присоски.
Положение объектива
Вы можете изменять положение камеры
по горизонтали, вручную поворачивая ее на

9
Руководство по эксплуатации
шарнире на 1800 для выбора оптимального
ракурса съемки.
Питание и зарядка
Для зарядки аккумулятора устройства
подключите его через Mini USB-порт к
персональному компьютеру с помощью
USB-кабеля или к разъему прикуривателя
автомобиля с помощью автомобильного
адаптера. Индикатор заряда ( ) в правом
нижнем углу экрана указывает на остав-
шийся заряд батареи. Время полной заряд-
ки батареи составляет примерно 3 часа.
Запись
• Перед началом видеосъемки установи-
те карту памяти Micro SD в слот устройства,
нажав на нее до щелчка. Устанавливайте
карту в слот правильной стороной. После
того, как карта будет вставлена, в целях
защиты информации устройство автомати-
чески выключится. Включите его нажатием
на кнопку POWER.
Емкость карты памяти: до 32 ГБ,
класс карты не ниже 6. Для корректной
работы устройства используйте лицензи-
онные карты памяти Micro SD известных
производителей. Избегайте использования
нелицензионных карт памяти.
• Автоматическая запись: При подклю-
чении устройства к источнику питания в
автомобиле устройство автоматически
начнет запись видео. После отключения от
источника питания устройство завершит
запись и выполнит сохранение записанной
информации.
• Запись вручную: Нажмите кнопку
POWER для включения устройства (питание
устройства можно отключить зажав эту
кнопку). Если необходимо, выберите режим
записи, нажимая кнопку MODE. Нажмите
кнопку ОК для начала записи; чтобы остано-
вить запись, нажмите эту же кнопку.
• Время записи отображается белы-
ми цифрами в нижней части дисплея.
Устройство будет автоматически сохранять
записанные видеофайлы каждые 1, 3 или
5 минут (более подробно выбор периода
сохранения описан в разделе “Настройки“
ниже). Когда карта памяти заполнится,
старые видеофайлы будут удалены и запись
начнется заново. Для остановки или возоб-
новления записи нажимайте кнопку ОК.
• Перед извлечением карты памяти оста-
новите запись. Нажмите на карту памяти до
щелчка, чтобы извлечь ее из слота.
• Функция SOS: При нажатии кнопки вниз
во время записи видео текущий фрагмент
записи будет защищен от перезаписи.
• Датчик удара: Если перегрузка, возни-
кающая вследствие столкновения, превы-
шает заданную величину (1 g = 9,8 м/с^2;
более подробно выбор величины перегрузки
описан в разделе “Настройки“ ниже), теку-
щий фрагмент записи будет автоматически
защищен от перезаписи. По умолчанию
датчик удара выключен.
Режим фото
• Когда запись видео выключена, нажи-
майте кнопку МODE, чтобы выбрать режим
фото. В левом верхнем углу дисплея ото-
бразится символ . Нажмите кнопку ОК,
чтобы сделать фотоснимок.
• Вы можете настроить некоторые пара-
метры фото. Более подробно это описано в
разделе “Настройки“ ниже.
Воспроизведение
• Когда запись видео выключена, нажи-
майте кнопку MODE для перехода к режиму
воспроизведения. Нажимая кнопку вверх и
вниз, выберите файл. Нажмите на кнопку ОК
для запуска его воспроизведения. Нажимай-
те на эту кнопку, если вы хотите приоста-
новить и продолжить воспроизведение.
Нажмите кнопку МODE, чтобы остановить
воспроизведение и переключить устройство
в другой режим.
• В режиме воспроизведения вы можете
удалять файлы или устанавливать защиту
на них. Более подробно это описано в раз-
деле “Настройки“ ниже.

10
Руководство по эксплуатации
Аудиовидеовыход и HDMI-выход
• Подсоедините аудиовидеовыход данно-
го устройства к входу внешнего устройства
(напр., портативного телевизора) с помощью
3,5 мм. монофонического аудио-видео кабе-
ля (в комплект не входит). Теперь видеоре-
гистратор можно использовать как источник
аудио- и видеосигнала для подключенного
внешнего устройства.
• Подсоедините выход HDMI данного
устройства к входу HDMI внешнего устрой-
ства (напр., портативного телевизора) с по-
мощью HDMI-кабеля, входящего в комплект
поставки. Теперь видеорегистратор можно
использовать как источник цифрового сиг-
нала высокого качества для подключенного
внешнего устройства.
Подключение к ПК
• Флэш-память (MSDC): в данном ре-
жиме видеорегистратор будет распознан
компьютером как внешний носитель.
• Веб-камера (PCCAM): в данном режиме
видеорегистратор будет распознан компью-
тером как веб-камера.
Если Вы подключили устройство
к компьютеру и оно не распознаётся,
попробуйте отключить, а затем заново
подключить USB-кабель. Это может быть
вызвано неплотным контактом кабеля и
разъёма.
Устройство поддерживает следующие
операционные системы: Windows 2000/XP/
Vista/Windows 7, MAC OSX версии 10.3.6 и
выше.
Автоотключение экрана
Для включения функции автоматического
отключения экрана, выберите опцию “Авто
откл.” в общих настройках системы, затем
выберите интервал (10 сек или 30 сек)., по
окончании которого экран устройства будет
автоматически отключен. Для включения
экрана нажмите любую кнопку.
Настройки
В режиме фото или видео нажмите
кнопку MENU для вызова экранного меню
настроек текущего режима. Находясь в
меню, нажимайте кнопки ВВЕРХ/ВНИЗ для
выбора параметров для настройки. На-
жмите кнопку ОК для перехода к настройке
выбранного параметра. Выберите опцию с
помощью кнопок ВВЕРХ/ВНИЗ нажмите на
ОК для подтверждения. Нажмите кнопку
MENU для выхода из меню.
Экранное меню вашего устройства
может быть изменено без предварительно-
го уведомления и, следовательно, отличать-
ся от меню, представленного в настоящем
Руководстве.
Общие настройки системы
• Датчик удара: Вкл./выкл.
• Тип файла: Событие/Видео/Фото
• Аудио:
- Запись звука
- Звук кнопок
- Громкость
• Авто откл.: Выкл./10 сек/30 сек.
• Дата и время: Настройка текущей даты
и времени
• Язык: выберите язык экранного меню.
• Частота сети: 50/60Гц
• Система ТВ: NTSC/PAL
• Формат: SD карта. При дальнейшем
выборе опции «Да» карта памяти будет от-
форматирована.
• Система:
- Сброс настроек: Да/Нет. Сброс выпол-
ненных настроек до исходных значений.
- Версия
- Инфо о карте
Настройки в режиме записи видео
• Разрешение: выберите разрешение
видеоизображения: FHD(1080P)/HD(720P).
• Цикл. запись: 1 мин/3 мин/5 мин.
Выберите длину фрагмента записи.
• Штамп даты: вкл./выкл. Включите или

11
Руководство по эксплуатации
отключите отображение даты и времени на
видео.
• Датчик движения: вкл/выкл.
Фотоснимок
• Разрешение.: 12M/10M/8M/5M/2M.
Выберите размер и разрешение фото.
• Экспозиция: Выставьте уровень
экспозиции -2/-1/0/+1/+2.
Настройки в режиме просмотра
• После того, как устройство включится
и войдет в режим записи, нажмите
кнопку MODE, после чего нажатием
кнопки вверх/вниз можно просматривать
фотоматериалы. Во время режима
просмотра все файлы делятся по
типам. Например, при просмотре видео
материалов просмотр других материалов
недоступен.
• В режиме воспроизведения нажмите
кнопку MENU, вам будет предложен выбор
из двух опций: удаление и блокировка.
нажмите на кнопку вверх/вниз для выбора:
«удалить текущий файл» или «удалить все».
Нажмите эту кнопку ещё раз для подтверж-
дения. Также можно осуществить блокиров-
ку файла. заблокированные файлы нельзя
удалить, что поможет защитить важные
материалы.
Комплект поставки
Видеорегистратор 1 шт
Автомобильный адаптер 1 шт
Кабель MiniUSB-USB 1 шт
Держатель 1 шт
Кабель HDMI 1 шт
Руководство по эксплуатации 1 шт
Информация для потребителя 1 шт
Гарантийный талон 1 шт

12
Руководство по эксплуатации
Технические характеристики
Угол обзора объектива 1200
Дисплей цветной TFT, 1,5 дюйма
Световая чувствительность 1 люкс
Разрешение видеозаписи/кадровая частота FHD(1080P)/HD(720P)
Формат записи видео AVI
Формат фото JPEG
Интерфейс miniUSB 2.0/Аудиовидеовыход/Выход mini
HDMI
Встроенный аккумулятор 300 мАч
Время работы от аккумулятора 36 мин
Номинальное напряжение питания 3.7 В
Потребление тока 1000 мА/5 В
Детектор движения +
Циклическая перезапись +
G-sensor +
Максимальный фрагмент записи 5 минут
Память Карта памяти MicroSD, до 32 ГБ
Диапазон рабочих температур -100С - +600С
Диапазон температур хранения -200С - +700С
Размеры устройства 95 х 40 х 24 мм
Вес нетто 0,05 кг
Технические характеристики могут быть изменены заводом-изготовителем без предва-
рительного уведомления. Указанный вес имеет приблизительные значения.
Произведено:
Чайна Электроникс Шеньжень Компани 35/Ф., Блок А, Электроникс Сайенс энд Техно-
лоджи Билдинг, 2070, Шеннан Жонглу, Шеньжень, Китай.
Под контролем «ХЁНДЭ КОРПОРЕЙШН», Корея
Сделано в Китае.
H-DVR18HD_IM_02
