BOXAIR M1002 Mobile Filter Unit
User’s Manual

IAP Boxair M1002
www.IAP-AirProducts.com
- 2 -
GRAPHIC SYMBOLS 3
GENERAL INFORMATION 3
PRODUCT APPLICATION 3
EQUIPMENT ARRIVAL 3
CONSTRUCTION 4
DIMENSIONS 4
TECHNICAL DATA 5
ARM INSTALLATION 5
FILTER REPLACEMENT 6
START-UP / WIRING DIAGRAM 6
MAINTENANCE 6
TROUBLESHOOTING 7
EC DECLARATION OF CONFORMITY 7

IAP Boxair M1002
www.IAP-AirProducts.com
- 3 -
GENERAL INFORMATION
This instruction manual contains Boxair M1 mobile cassette lter unit use and maintenance information. Boxair M1 user should
become acquainted with contents of this publication to learn about unit construction, principles of operation and means of its safe
use. Manufacturer is not responsible for any consequences arising from the use of the unit against its intended purpose. Manufacturer
reserves the right to make changes to improve performance and operational qualities of the product in the future without prior notice.
important information 3D le or preview
available
you will need
tools, sub parts,
accessories
keep away from
source of high
temperature
warnings, important
notes
use respiratory
protective equipment
protect from noise or
eye damage
switch off before
proceeding
GRAPHIC SYMBOLS
Store in dry and airy rooms. Place in a position ready for
operation. Protect against possibility of shifting during transport.
PRODUCT APPLICATION
Boxair M1002 mobile cassette lter unit is for sporadic and occasional use where there is no need of constant exhaust operation
and it can be operated in the technical areas intended for permanent human habitation. Boxair M1002 is designed for extraction and
purication of air from the dry dust with particular emphasis on the processes of welding, grinding, polishing, pouring, dispensing,
grinding, cutting metals and plastics (excluding corrosive, chemically aggressive, explosive and ammable gaseous mixtures).
Due to the extremely harmful to the health
ne dust, located inside the lter and on lter
cartridges, all work associated with the lter
replacement should be done using respiratory
protective equipment.
Manufacturer does not recommend use of the unit for:
•air purication from dust containing asbestos,
cadmium, beryllium
•air purication from wet dust
The user should make sure that the items listed below were included
with the device set:
•User’s manual,
•metal mesh lter,
•main cassette lter.
In the case of lack of any listed items, please contact the dealer.
EQUIPMENT ARRIVAL
Upon arrival the user needs to thoroughly inspect the equipment and make sure there was no damage caused by the shipping carrier.
If there is damage, the user needs to immediately contact their dealer.
If the package or device are damaged upon delivery
the user needs to immediately contact the dealer
and draw up a protocol with the representative of the
shipping company (many shipping companies consider
acceptance of the shipment to be sufcient to avoid
liability for damage caused during shipping).

3
2
1
11
12
1.Rączka
2.Klapa zamknięcia wkładów filtracyjnych
3.Obudowa
4.Główna pokrywa
5.Uchwyt na przewód elektryczny
6.Lampa sygnalizująca zużycie wkładu fitlacyjnego
7.Główny włącznik/wyłącznik
8.Przewód zasilania
9.Wtyczka elektryczna
10.Tabliczka znamionowa
11.Kółka stałe
12.Kółka skrętne z hamulcem
10
4
5
6
7
8
9
Sposób pakowania i rozmiar kartonu:
Wszelkie prawa zastrzeżone. Dokument ten oraz zawarte w nim projekty,
dane techniczne, a także znaki towarowe podlegająochronie i pozostają
właśnościąMenegon Sp. z o.o. Producent zastrzega sobie prawo do
wprowadzania zmian konstrukcyjnych bez wcześniejszego uprzedzania.
Menegon Sp z o.o.
Mokry Dwór 6C 80-021 Wiślina Polska
tel.: [phone] fax [phone]
[e-mail] www.menegon.com.pl
www.oskarairproducts.com ●[e-mail]
Konstrukcja standardowa:
Parametry:
Akcesoria i opcje:
Opis:
Wszystkie wymiary podane sąw mm
H
B
A
Części zamienne:
Nazwa kodowa:
A = 800
B = 1200
H = 1200
waga = 101 kg
Wydajność:
Powierzchnia filtracyjna:
Waga:
Zasilanie:
Moc silnika:
Prąd znamionowy:
Ramięsamonośne:
Jednostanowiskowy filtr mobilny przeznaczony do
doraźnych prac warsztatowych, gdzie nie wymagana
jest praca ciągła odciągu.
-wentylator promieniowy o mocy 1,1 kW
-dwa stopnie filtracji G2 i F7
-wskaźnik zużycia wkładów filtracyjnych
-licznik czasu pracy urządzenia
-łatwy dostęp do wkładów filtracyjnych
-dwa kółka skrętne dla zapewnienia pełnej mobilności
-stalowa, spawana obudowa malowana proszkowo
-uchwyt na przewód zasilający
- 301101506 ramięsamonośne Oskar 1620P, zasięg 2m,
wlot ssawki 315mm
- 301101508 ramięsamonośne Oskar 1630P, zasięg 3m,
wlot ssawki 315mm
- 301101534 ramięprzewodowe ECON 1620P, zasięg 2m,
wlot ssawki 315mm
- 301101536 ramięprzewodowe ECON 1630P, zasięg 3m,
wlot ssawki 315mm
-240.980 Fitr kasetowy F7
-242.205 Filtr kasetowy F9
-242.177 Filtr metalowy G2
-242.151 Kółko skrętne z hamulcem 80
-242.152 Kółko stałe 80
Boxair M1
101.593
do 1200 m³/h
11 m²
102 kg
3 x 400V/ 50Hz
1,1 kW
2,5 A
-
Boxair M1
660
1047,1
660
719,5
Ø160
660
719,2
Sposób pakowania i rozmiar kartonu:
Wszelkie prawa zastrzeżone. Dokument ten oraz zawarte w nim projekty,
dane techniczne, a także znaki towarowe podlegająochronie i pozostają
właśnościąMenegon Sp. z o.o. Producent zastrzega sobie prawo do
wprowadzania zmian konstrukcyjnych bez wcześniejszego uprzedzania.
Menegon Sp z o.o.
Mokry Dwór 6C 80-021 Wiślina Polska
tel.: [phone] fax [phone]
[e-mail] www.menegon.com.pl
www.oskarairproducts.com ●[e-mail]
Konstrukcja standardowa:
Parametry:
Akcesoria i opcje:
Opis:
Wszystkie wymiary podane sąw mm
H
B
A
Części zamienne:
Nazwa kodowa:
A = 800
B = 1200
H = 1200
waga = 101 kg
Wydajność:
Powierzchnia filtracyjna:
Waga:
Zasilanie:
Moc silnika:
Prąd znamionowy:
Ramięsamonośne:
Jednostanowiskowy filtr mobilny przeznaczony do
doraźnych prac warsztatowych, gdzie nie wymagana
jest praca ciągła odciągu.
-wentylator promieniowy o mocy 1,1 kW
-dwa stopnie filtracji G2 i F7
-wskaźnik zużycia wkładów filtracyjnych
-licznik czasu pracy urządzenia
-łatwy dostęp do wkładów filtracyjnych
-dwa kółka skrętne dla zapewnienia pełnej mobilności
-stalowa, spawana obudowa malowana proszkowo
-uchwyt na przewód zasilający
- 301101506 ramięsamonośne Oskar 1620P, zasięg 2m,
wlot ssawki 315mm
- 301101508 ramięsamonośne Oskar 1630P, zasięg 3m,
wlot ssawki 315mm
- 301101534 ramięprzewodowe ECON 1620P, zasięg 2m,
wlot ssawki 315mm
- 301101536 ramięprzewodowe ECON 1630P, zasięg 3m,
wlot ssawki 315mm
-240.980 Fitr kasetowy F7
-242.205 Filtr kasetowy F9
-242.177 Filtr metalowy G2
-242.151 Kółko skrętne z hamulcem 80
-242.152 Kółko stałe 80
Boxair M1
101.593
do 1200 m³/h
11 m²
102 kg
3 x 400V/ 50Hz
1,1 kW
2,5 A
-
Boxair M1
660
1047,1
660
719,5
Ø160
660
719,2
A ( 1:6 )
C ( 1:6 )
Sposób pakowania i rozmiar kartonu:
Wszelkie prawa zastrzeżone. Dokument ten oraz zawarte w nim projekty,
dane techniczne, a także znaki towarowe podlegająochronie i pozostają
właśnościąMenegon Sp. z o.o. Producent zastrzega sobie prawo do
wprowadzania zmian konstrukcyjnych bez wcześniejszego uprzedzania.
Menegon Sp z o.o.
Mokry Dwór 6C 80-021 Wiślina Polska
tel.: [phone] fax [phone]
[e-mail] www.menegon.com.pl
www.oskarairproducts.com ●[e-mail]
Konstrukcja standardowa:
Parametry:
Akcesoria i opcje:
Opis:
Wszystkie wymiary podane sąw mm
H
B
A
Części zamienne:
Nazwa kodowa:
A = 800
B = 1200
H = 1200
waga = 101 kg
Wydajność:
Powierzchnia filtracyjna:
Waga:
Zasilanie:
Moc silnika:
Prąd znamionowy:
Ramięsamonośne:
Jednostanowiskowy filtr mobilny przeznaczony do
doraźnych prac warsztatowych, gdzie nie wymagana
jest praca ciągła odciągu.
-wentylator promieniowy o mocy 1,1 kW
-dwa stopnie filtracji G2 i F7
-wskaźnik zużycia wkładów filtracyjnych
-licznik czasu pracy urządzenia
-łatwy dostęp do wkładów filtracyjnych
-dwa kółka skrętne dla zapewnienia pełnej mobilności
-stalowa, spawana obudowa malowana proszkowo
-uchwyt na przewód zasilający
- 301101506 ramięsamonośne Oskar 1620P, zasięg 2m,
wlot ssawki 315mm
- 301101508 ramięsamonośne Oskar 1630P, zasięg 3m,
wlot ssawki 315mm
- 301101534 ramięprzewodowe ECON 1620P, zasięg 2m,
wlot ssawki 315mm
- 301101536 ramięprzewodowe ECON 1630P, zasięg 3m,
wlot ssawki 315mm
-240.980 Fitr kasetowy F7
-242.205 Filtr kasetowy F9
-242.177 Filtr metalowy G2
-242.151 Kółko skrętne z hamulcem 80
-242.152 Kółko stałe 80
Boxair M1
101.593
do 1200 m³/h
11 m²
102 kg
3 x 400V/ 50Hz
1,1 kW
2,5 A
-
Boxair M1
660
1047,1
660
719,5
Ø160
660
719,2
IAP Boxair M1002
www.IAP-AirProducts.com
- 4 -

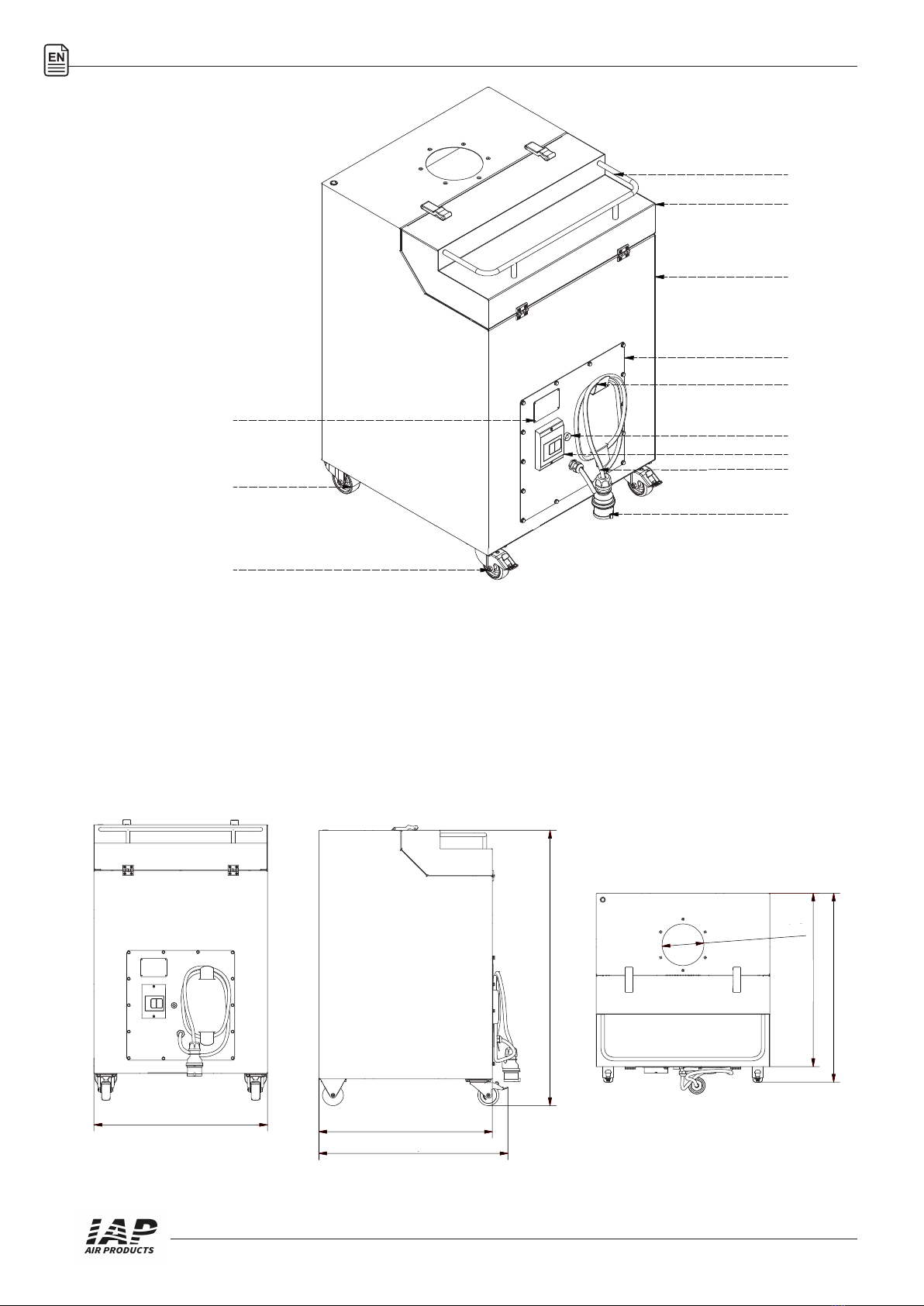

CONSTRUCTION
1. Handle
2. Door of lter chamber
3. Housing
4. The main cover
5. Electric cord handle
6. Filter condition indicator
7. Power switch
8. Power cord
9. Power plug (provided by customer)
10. Information plate
11. Wheels
12. Swivel castors with brake
DIMENSIONS
A. Prelter G2
B. Cassete lter F9
All dimensions are given in [inch]
25.98” 25.98”
28.33”
Ø 6.3”
41.22”
28.31” 25.98”

A ( 1:6 )
C ( 1:6 )
C
A ( 1:6 )
C ( 1:6 )
3
2
14
5
Packing and carton size:
All rights reserved. This document inlcuding constructional
and technical information as well as Oskar Air Products,
Menegon and czystepowietrze.pl trademarks and brand
names are law protected and are property of Menegon Sp.o.o.
Menegon Sp z o.o.
Mokry Dwór 6C 80-021 Wiślina Polska
tel.: [phone] fax [phone]
[e-mail] www.menegon.com.pl
www.oskarairproducts.com ●[e-mail]
Standard construction:
Parameters:
Accessories and options:
Description:
All dimensions are in mm
H
B
A
Spare parts:
Code name:
1047 286
1220
1177
343
662
720
660
3281
3000
A = 800
B = 1200
H = 1680
weight gross = 102 kg
Nominal airflow:
Main cartridge total filtration area:
Weight:
Motor power supply (voltage):
Motor power:
Rated current:
Oskar Arm:
Mobile filter unit for single workplace where
there is noneed for constant exhaust operation with
Oscar Arm 160 -standing model.
-aluminium impeller 1,1kW fan unit
-two stage filtration
-filter contamination indicator
-easy access dust drawers
-2 swivel casters with brakes for more mobility
-heavy duty welded and powder coated construction
- 301101506 Oskar fume arm 1620P, reach 2m,
hood inlet 315mm
- 301101508 Oskar fume arm 1630P, reach 3m,
hood inlet 315mm
- 301101534 Hose arm 2m, hood inlet 315mm
- 301101536 Hose arm 3m, hood inlet 315mm
-240.980 Cassette filter F7
-242.177 Metal mesh spark trap
-242.151 Swivel caster with brake 80
-242.152 Fixed caster wheel 80
-101.290 Hood 160x315
Boxair M1 with Oskar Arm 160 - standing model
101.606
up to 1200 m³/h
11 m²
102 kg
3 x 400V/ 50Hz
1,1 kW
2,5 A
1630P
IAP Boxair M1002
www.IAP-AirProducts.com
- 5 -
ARM INSTALLATION
TECHNICAL DATA
Range (with IAP arm W02-01-1630P) [feet]
Nominal airow [cfm] 700
Noise level [dB(A)] 68
Power supply [V]/[Hz] 1x 120 / 60
Power rating [HP] 1.5
Energy usage [A] 2.7
Rotational speed [RPM] 2800
Metal mesh prelter [pcs] 1
Cassette lter [pcs] 1
Weight without arm [lbs] 200
Weight with arm [lbs] 245
Mounting the arm with screws M6/25 and spring washers.
1. Boxair M1002
2. Arm socket
3. Bolt
4. Spring washer
5. Washer
10’
11’

A. 242.177 Prefiltr G2
B. 240.980 Cassete Filter F9
AB
IAP Boxair M1002
www.IAP-AirProducts.com
- 6 -
Light on the lter condition indicator signals the need to
replace it.
FILTE R REPLACEMENT
Before replacing the lters stop the unit
and disconnect it from the power source.
Open the door
of lter chamber.
To replace the metal prelter
raise it and slide it out.
To replace the compact lter
raise it and pull out of the chamber.
A. 242 177 G2 Prelter 2000 hours
B. 242 205 F9 Cassette lter 400 hours
Depending on application, lter replacement times can differ.
START-UP / WIRING DIAGRAM
All electrical work must be carried out by qualied personnel.
1. Check the delivery for completeness.
2. Mount self-supporting arm or connect to inlet ducting before starting the unit.
3. Check condition of all connections.
4. Connect the device to the electrical network.
5. Use ON/OFF button to run the system.
6. Set the air ow using the built-in damper.
I >
-Q1
I > I >
PE N
3 1
-S1
X2 X1
RD
-H1
-X1
M
1 AC
-M1
BR
-W1
G-Y BL
BR
-W2
G-Y
-W2
BL
-W2

IAP Boxair M1002
www.IAP-AirProducts.com
- 7 -
MAINTENANCE
DAILY:
•overall control for connection
tightness, including the state of
chamber door seals and exible hoses
•visual control of the lter wear (how to
•access the lter cartridge - page 6)
MONTHLY:
•visual inspection for signs of corrosion
•electrical system and wire insulation
control
Y E A R LY:
•lter cassette replacement
•inspection for corrosion or any type of
mechanical perforation of the lter box
•inspection of electrical wiring
TROUBLESHOOTING
SYMPTOMS POSSIBLE REASONS PROCEDURE
Low air volume.
Filter cartridge is clogged. Take out lter cassette and clean it. If this
proves ineffective replace with a new one.
Obstructed suction channel Check the efciency of channels and if
necessary clean them.
Dust coming out of the lter. Wrong or mechanically damaged seal or
lter cassette.
Properly tighten the lter gasket.
Replace lter cassette with a new one.
Cannot start the
device. No power supply. Check the connection of the device, check the power supply.
EC DECLARATION OF CONFORMITY
The manufacturer: Industrial Air Products
2544 Highway 70 East
Cookeville, TN 38506
Conrms the following product: Boxair M1002 mobile lter unit
meets the requirements of the following European directives:
• Directive 2006/42/EC of the European Parliament and the Council of 17 May 2006. on machinery and amending Directive 95/16/EC (recast).
• Directive 2006/95/EC of the European Parliament and the Council of 12 December 2006 on the harmonization of the laws of the Member States relating
to electrical equipment designed for use within certain voltage limits.
and the following standards:
• BS EN 60204-1:2010 Safety of machinery - Electrical equipment of machines - Part 1 General Requirements.
• BS EN 12100-2:2005 / A1: 2009 EN Safety of machinery - General principles for design - risk assessment and risk reduction.
• BS EN 13857:2010 Safety of machinery - Safety distances to prevent reaching the upper and lower limbs to hazardous areas.
• BS EN 60034-1:2009 EN Rotating electrical machines - Part 1: Rating and performance

IAP Boxair M1002
888-372-0050 x4
[email protected]
www.IAP-AirProducts.com
