IB RUBINETTI ELIO 396 User manual

ISTRUZIONI DI MONTAGGIO
FITTING INSTRUCTIONS
NOTICE DE MONTAGE
ELIO
396 - 397
EO396_1
EO396_2
EO397_1
EO397_2

IT
DATI TECNICI
Pressione dinamica min:_____________________________________________________________0.5 bar
Pressione MAX di esercizio:____________________________________________________________5 bar
Pressione di esercizio raccomandata:_________________________________________________1-5 bar
Si raccomanda di utilizzare un riduttore di pressione,
se all’interno dell’impianto si hanno pressioni statiche superiori a 5 bar.
Temperatura MAX acqua calda:_________________________________________________________80°C
NORME DI INSTALLAZIONE, MANUTENZIONE E VERIFICHE PRELIMINARI
Perchè il suo apparecchio funzioni nella maniera corretta e possa durare nel tempo, occorre
che vengano rispettate le modalità di installazione e manutenzione illustrate in questo opu-
scolo. Adarsi ad un idraulico qualicato. Assicurarsi che l’impianto sia stato liberato da tutti
i detriti ed impurità esistenti.
INSTALLAZIONE
Fig. 1: Realizzare il foro nel piano per il posizionamento della bocca (MIN Ø23 mm - 0.90 in,
MAX Ø38 mm - 1.49 in). Inserire il gambo nella basetta posizionando la guarnizione piana al
di sotto di essa. Inserire il gambo nel foro e ssarlo nella parte inferiore con il kit di ssaggio,
terminando il bloccaggio stringendo le viti.
Fig. 2: Per il miscelatore e il deviatore, ricordiamo che lo spessore massimo del piano deve
essere di 20 mm - 0.78 in.
Fig. 3: Realizzare il foro nel piano per il posizionamento del miscelatore (Ø40 mm - 1.47 in).
Pre-avvitare le viti sul gruppo miscelatore posizionando l’anello e la guarnizione. Inserire il
gruppo miscelatore da sotto il piano d’appoggio. Avvitare la basetta sul gruppo miscelatore
che sporge dal piano e avvitare la ghiera esagonale per bloccare il tutto. Terminare il bloccag-
gio stringendo le viti da sotto il piano.
Fig. 4: Posizionare la maniglia quadra e avvitare il grano no al completo bloccaggio. Inserire
il tappo copriforo.
Ripetere il passaggio dal 2 al 4 per installare il deviatore.
Fig. 5: Collegare tramite il tubo ad innesto rapido il miscelatore con il deviatore.
Fig. 6: Realizzare il foro nel piano per il posizionamento del supporto doccia (MIN Ø28 mm -
1.1in, MAX Ø38 mm - 1.49 in). Inserire il gambo all’interno del foro, posizionando la guarnizione
piana al di sotto della basetta. Fissarlo nella parte inferiore utilizzando l’apposito kit, terminare
il bloccaggio stringendo le viti. Collegare il essibile alla doccetta, avendo cura di inserire la
guarnizione piana. Inlare il resto del essibile sotto il piano, attraverso il supporto doccia
stesso.
Fig. 7: Collegare tramite i essibili il miscelatore alla rete idrica. Collegare tramite l’apposito
essibile la bocca all’uscita del deviatore. Collegare il essibile della doccia al deviatore. Se-
guire le indicazioni fornite in gura.
Dopo aver collegato il rubinetto all’impianto, aprire i rubinetti d’arresto e vericare il corretto
funzionamento del miscelatore. Controllare la mancanza di perdite nell’impianto.
PULIZIA
Per una corretta pulizia, lavare esclusivamente con acqua e sapone, risciacquare ed asciugare
con una pelle di daino e panno morbido. Evitare assolutamente l’impiego di alcool, solventi,
detersivi solidi o liquidi contenenti sostanze corrosive o acide, stronacci con bre sintetiche,
spugne abrasive, tamponi con li metallici, poichè potrebbero alterare irreversibilmente le su-
perci trattate. L’UTILIZZO DI QUESTO TIPO DI DETERGENTI PER LA PULIZIA DEL RUBINETTO
FA DECADERE QUALSIASI GARANZIA SULLA SUPERFICIE DELLO STESSO DA PARTE DI IB.

EN
TECHNICAL DATA
Minimum dynamic pressure:_________________________________________________________0.5 bar
Maximum operational pressure:________________________________________________________5 bar
Recommended operational pressure:_________________________________________________1-5 bar
It’s recommended to use a pressure reducer in case of
static pressure superior than 5 bar inside the waterpipe.
Maximum hot water temperature:_______________________________________________________80°C
INSTALLATION, MAINTENANCE AND PRELIMINARY CHECKING PROCEDURE
In order to get your device work correctly and ne in time, must ensure compliance with the
mode of installation and maintenance described in this booklet. Relying on a qualied plumber.
Make sure that the system is free from all debris and impurities existing.
INSTALLATION
Fig. 1: Make the hole in the worktop for the spout (MIN Ø23 mm - 0.90 in, MAX Ø38 mm - 1.49
in). Insert the rod into the rosette by placing the at gasket under it. Insert the rod in the hole
and x it in the lower part with the xing kit, nishing the locking by tightening the screws.

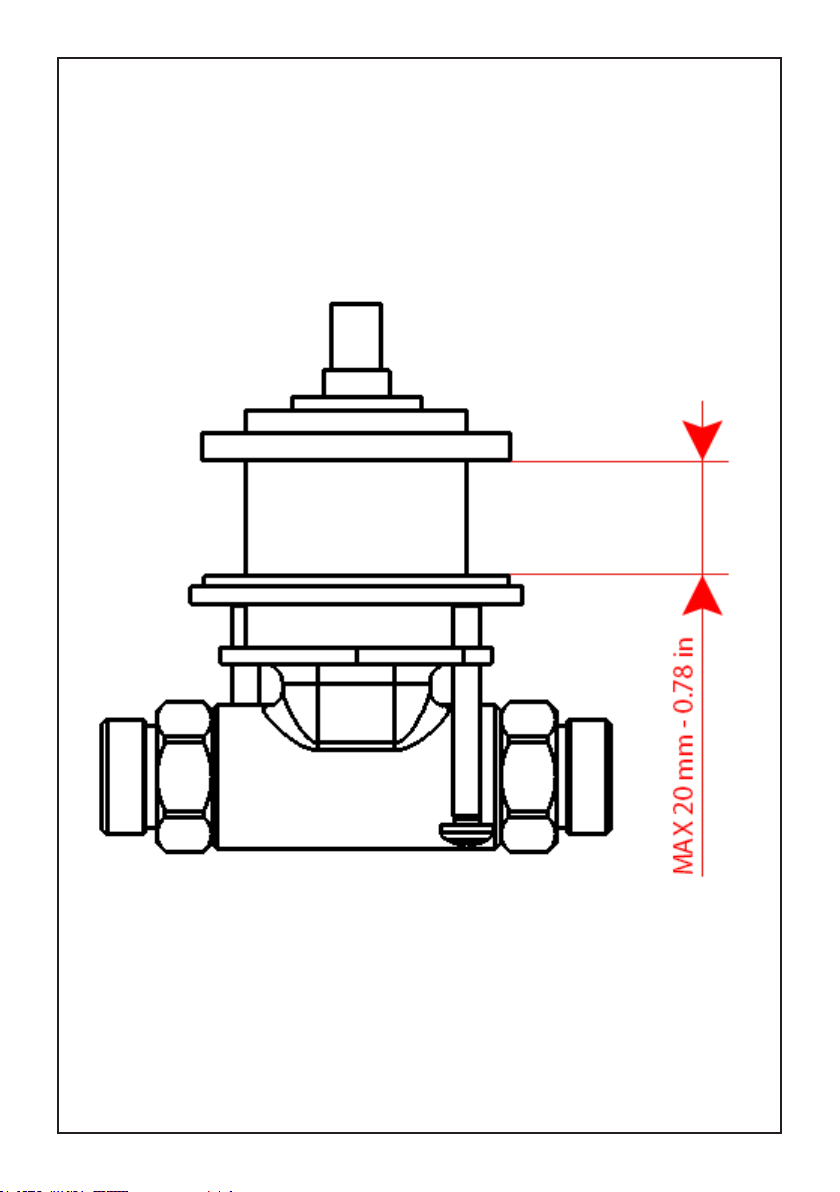

Fig. 2: For the mixer and the diverter, remember that the maximum thickness of the worktop
must be 20 mm - 0.78 in.

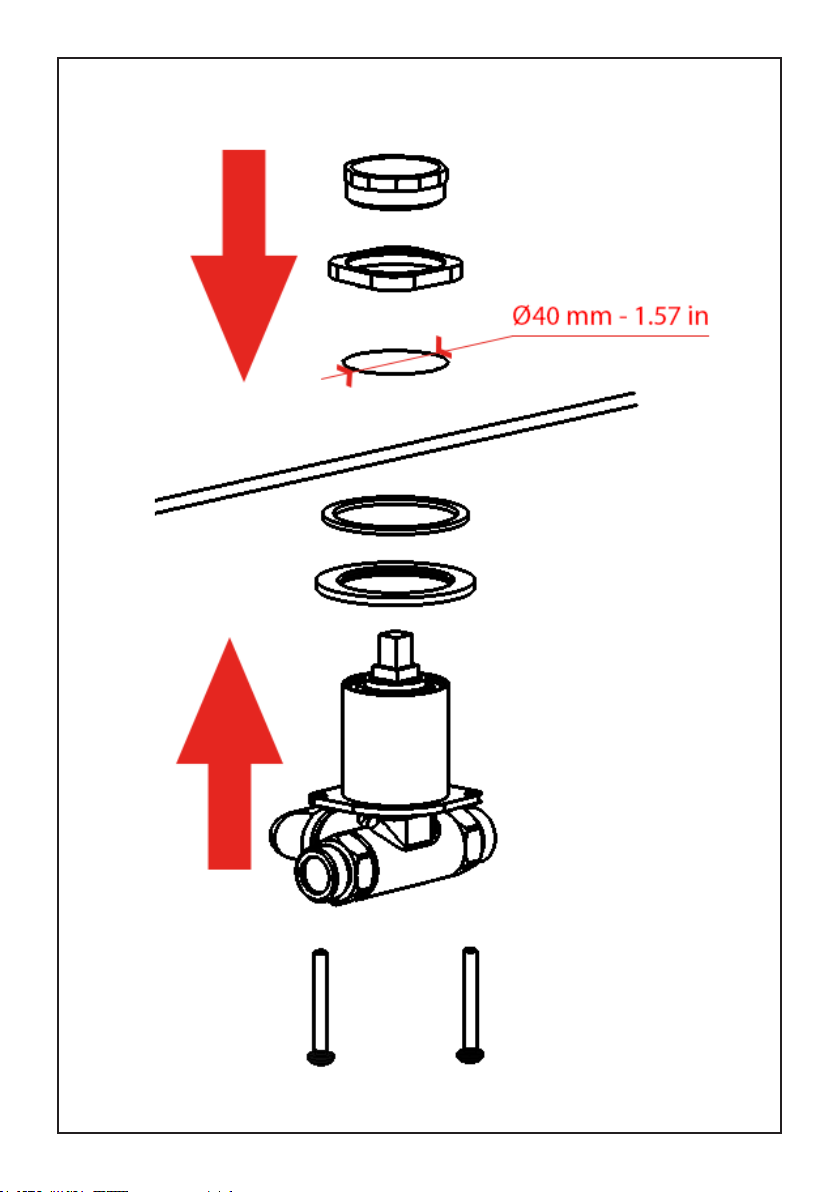

Fig. 3: Make the hole in the worktop for the mixer (Ø40 mm - 1.47 in). Pre-screw the screws
on the mixer body by positioning the ring and the gasket. Insert the mixer unit from under the
worktop. Screw the rosette onto the mixer body that comes out from the worktop and screw
the hexagonal ring nut to lock everything. Tight the screws from under the worktop.
Fig. 4: Position the square handle and screw the grubscrew until it is completely locked. Insert
the coverhole plug.
Repeat step 2 to 4 to install the diverter.

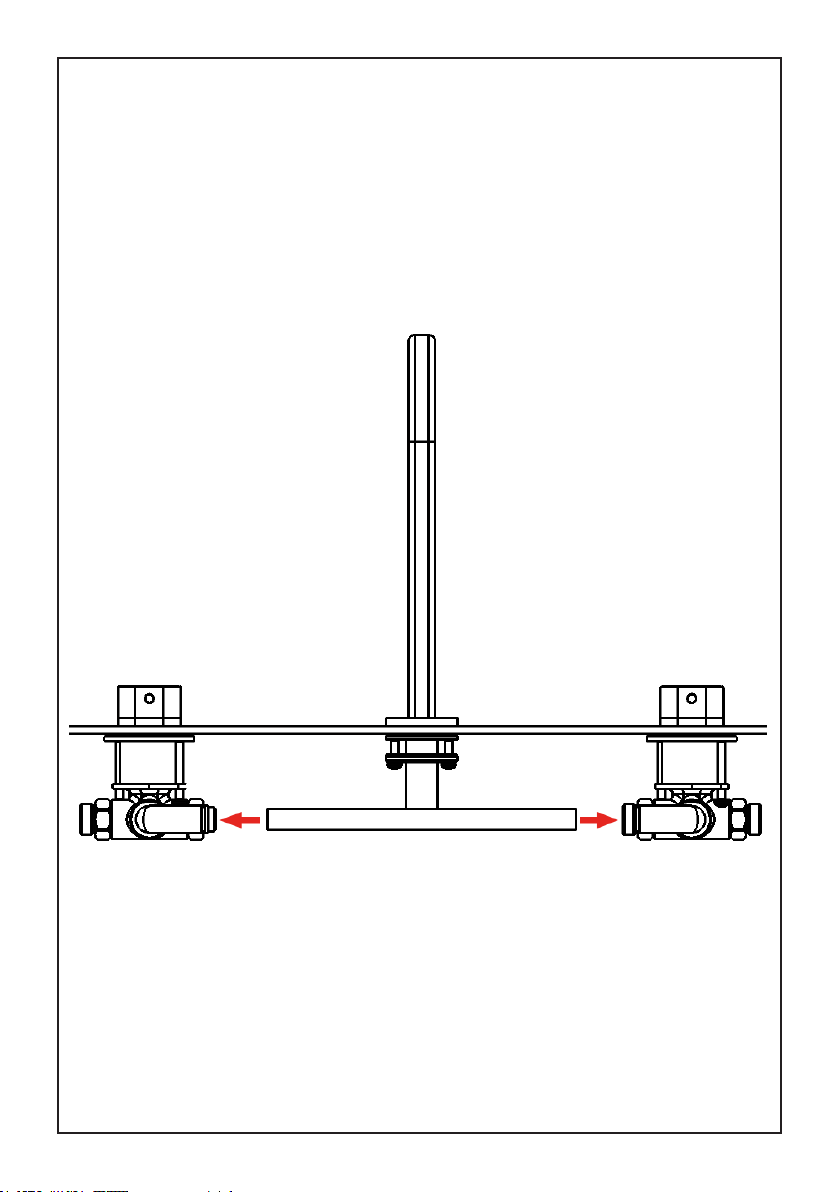

Fig. 5: Connect the mixer to the diverter using the quick coupling hose.

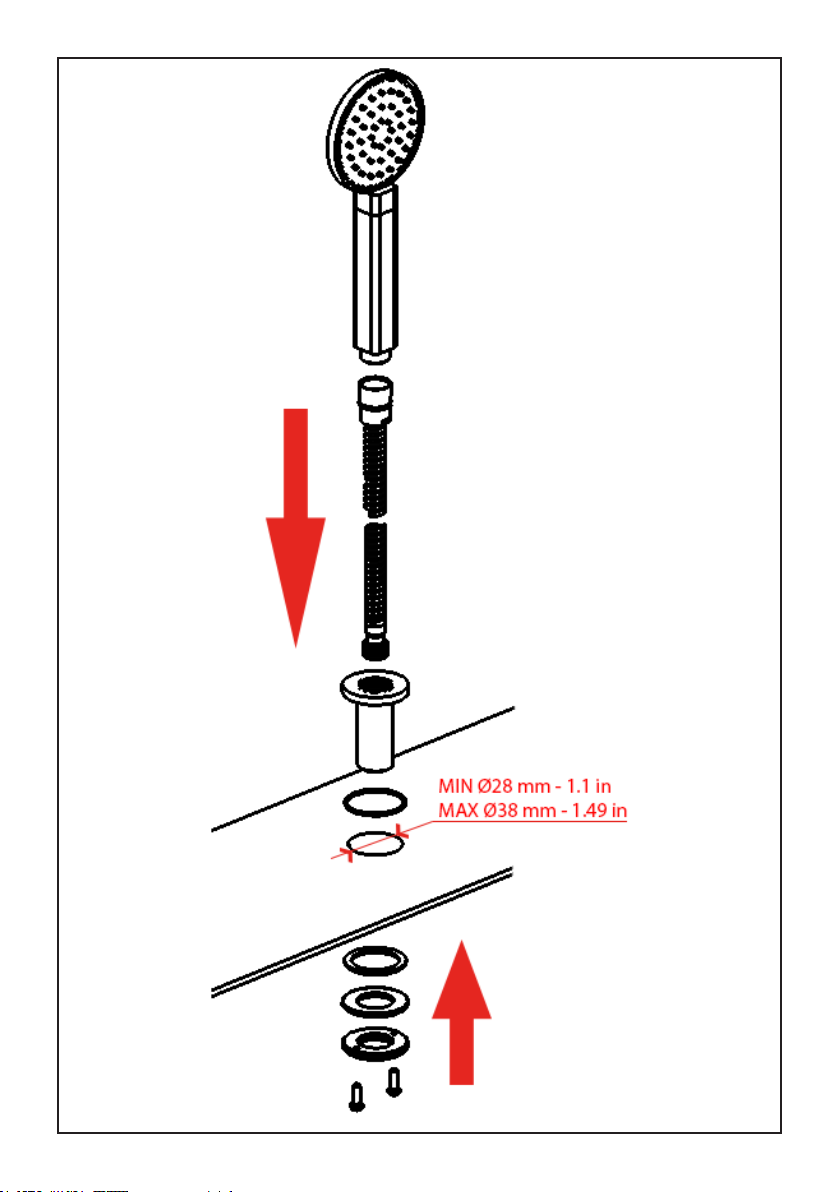

Fig. 6: Make the hole in the worktop for positioning the shower support (MIN Ø28 mm - 1.1in,
MAX Ø38 mm - 1.49 in). Insert the rod inside the hole, placing the at gasket under the rosette.
Secure it at the bottom using the appropriate kit, tight the screws. Connect the hose to the
shower, taking care to insert the at gasket. Insert the rest of the hose under the worktop,
through the shower holder itself.
Fig. 7: Connect the mixer to the water mains using the hoses. Connect the spout to the water
outlet of the diverter using the appropriate hose. Connect the shower hose to the diverter. Fol-
low the instructions given in the gure.
After connecting the body to the system, turn on the stopcocks and check that the mixer tap
unit operates correctly. Keep the tap pressurised for a few minutes checking eventual leaks.
CLEANING
In order to obtain a correct cleanliness, exclusively wash them with soap and water, rewash and
dry them with a soft towel and deerskin. Avoid the usage of alcohol, solvents, solid or liquid
detergents which contain corrosive or acidic substances, abrasive sponges, swab with metallic
strings because they could irreversibly compromise the surfaces.
THE USAGE OF THIS KIND OF DETERGNETS DURING THE CLEANING OF THE MIXER EXCLUDE
IB RUBINETTERIE FROM ANY WARRANTY OBLIGATION.

FR
CARACTERISTIQUES TECHNIQUES
Pression dynamique minimale :_______________________________________________________0.5 bar
Pression de service maximale :_________________________________________________________5 bar
Pression de service recommandée :___________________________________________________1-5 bar
Il est recommandé d’utiliser un réducteur de pression en cas,
dans le système hydraulique, il y a des pressions statiques supérieures à 5 bar.
Température maximum d’eau chaude :__________________________________________________80°C
INSTALLATION, D’ENTRETIEN ET VÉRIFICATIONS PRÉLIMINAIRES
Pour assurer le bon fonctionnement du produit et il puisse durer dans le temps, il est nécess-
aire qu’ils soient remplies les procédures de installation et l’entretien dénies dans la brochure.
S’appuyer sur un plombier qualié. S’assures que les tuyauteries soient nettoyées par toutes
saletés et résidus.
INSTALLATION
Fig. 1: Faire le trou dans la surface pour le positionnement du bec (MIN Ø23 mm - 0,90 in, MAX
Ø38 mm - 1,49 in). Insérez la tige dans la rosette en plaçant le joint plat en dessous. Insérez la
tige dans le trou et xez-la dans la partie inférieure avec le kit de xation, terminer le verrouil-
lage en serrant les vis.
Fig. 2: Pour le mélangeur et le déviateur, n’oubliez pas que l’épaisseur maximale de la surface
doit être de 20 mm - 0,78 in.
Fig. 3: Faites le trou sur la surface pour positionner le mélangeur (Ø40 mm - 1,47 in). Pré-viss-
er les vis sur le corps du mélangeur en positionnant la bague et le joint. Insérez le corps
du mélangeur par le dessous de la surface. Vissez la rosette sur le corps du mélangeur qui
dépasse du haut et vissez l’écrou hexagonal pour tout verrouiller. Terminez le verrouillage en
serrant les vis sous le dessus.
Fig. 4: Positionnez la poignée carrée et vissez la vis jusqu’à verrouillage complète. Insérez le
capuchon cache trou.
Répétez les étapes 2 à 4 pour installer le déviateur.
Fig. 5: Connectez le mélangeur au déviateur à l’aide du tuyau de raccordement rapide.
Fig. 6: Faites le trou dans la surface pour positionner le support de douche (MIN Ø28 mm -
1,1in, MAX Ø38 mm - 1,49 in). Insérez la tige à l’intérieur du trou, en plaçant le joint plat sous la
rosette. Fixez-le en bas à l’aide de son kit, terminez le verrouillage en serrant les vis. Connectez
le tuyau à la douche en prenant soin d’insérer le joint plat. Insérez le reste du tuyau sous la
surface, à travers le support de douche lui-même.
Fig. 7: Raccordez le mélangeur au réseau d’eau à l’aide des tuyaux. Connectez le bec à la sortie
du déviateur à l’aide du tuyau approprié. Connectez le tuyau de la douchette au déviateur. Sui-
vez les notices indiqué sur la gure.
Après le raccordement du robinet aux tuyauteries, ouvrir le robinet d’arrêt pour vérier le bon
fonctionnement. Vérier l’absence de fuites.
NETTOYAGE
An d’assurer un bon nettoyage, laver exclusivement avec eau et savon, rincer et essuyer avec
un chiffon doux. N’utiliser jamais alcool, solvants, de poudres à récurer ni de nettoyants acides
et éponges abrasives ou éponges métalliques car risquent de causer des dommages irrémédi-
ables. L’UTILISE DES CES DETERGENTS POUR LE NETTOYAGE DU MITIGEUR REND CADUQUE
LA GARANTIE SUR LA SURFACE DE-CI PAR IB.

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 6

Fig. 7

Rev.: 19/05/2021

ISTRUZIONI DI MONTAGGIO
FITTING INSTRUCTIONS
NOTICE DE MONTAGE
REFLEX
299 - 399

IT
DATI TECNICI
Pressione dinamica min:_____________________________________________________________0.5 bar
Pressione MAX di esercizio:____________________________________________________________5 bar
Pressione di esercizio raccomandata:_________________________________________________1-5 bar
Si raccomanda di utilizzare un riduttore di pressione,
se all’interno dell’impianto si hanno pressioni statiche superiori a 5 bar.
Temperatura MAX acqua calda:_________________________________________________________80°C
NORME DI INSTALLAZIONE, MANUTENZIONE E VERIFICHE PRELIMINARI
Perchè il suo apparecchio funzioni nella maniera corretta e possa durare nel tempo, occorre
che vengano rispettate le modalità di installazione e manutenzione illustrate in questo opu-
scolo. Adarsi ad un idraulico qualicato. Assicurarsi che l’impianto sia stato liberato da tutti
i detriti ed impurità esistenti.
INSTALLAZIONE
Fig. 1: Predisporre l’impianto a pavimento con un attacco lettato G1/2” F avendo cura di tene-
re una distanza dal bordo della ceramica al centro dell’attacco lettato di MIN 70 mm – 2.75 in.
Con un foro di MAX Ø30 mm – 1.18 in.
Fig. 2: Avvitare l’inserto lettato all’attacco lettato, utilizzando PTFE per garantire la tenuta.
Fig. 3: Realizzare i fori nel pavimento inserendo i tasselli. Inserire il corpo nell’inserto ssan-
dolo con le viti.
Dopo aver collegato il rubinetto all’impianto, aprire i rubinetti d’arresto e vericare il corretto
funzionamento del miscelatore. Controllare la mancanza di perdite nell’impianto.
Fig. 4: Posizionare il carter.
PULIZIA
Per una corretta pulizia, lavare esclusivamente con acqua e sapone, risciacquare ed asciugare
con una pelle di daino e panno morbido. Evitare assolutamente l’impiego di alcool, solventi,
detersivi solidi o liquidi contenenti sostanze corrosive o acide, stronacci con bre sintetiche,
spugne abrasive, tamponi con li metallici, poichè potrebbero alterare irreversibilmente le su-
perci trattate.
L’UTILIZZO DI QUESTO TIPO DI DETERGENTI PER LA PULIZIA DEL RUBINETTO FA DECADERE
QUALSIASI GARANZIA SULLA SUPERFICIE DELLO STESSO DA PARTE DI IB.

EN
TECHNICAL DATA
Minimum dynamic pressure:_________________________________________________________0.5 bar
Maximum operational pressure:________________________________________________________5 bar
Recommended operational pressure:_________________________________________________1-5 bar
It’s recommended to use a pressure reducer in case of
static pressure superior than 5 bar inside the waterpipe.
Maximum hot water temperature:_______________________________________________________80°C
INSTALLATION, MAINTENANCE AND PRELIMINARY CHECKING PROCEDURE
In order to get your device work correctly and ne in time, must ensure compliance with the
mode of installation and maintenance described in this booklet. Relying on a qualied plumber.
Make sure that the system is free from all debris and impurities existing.
INSTALLATION

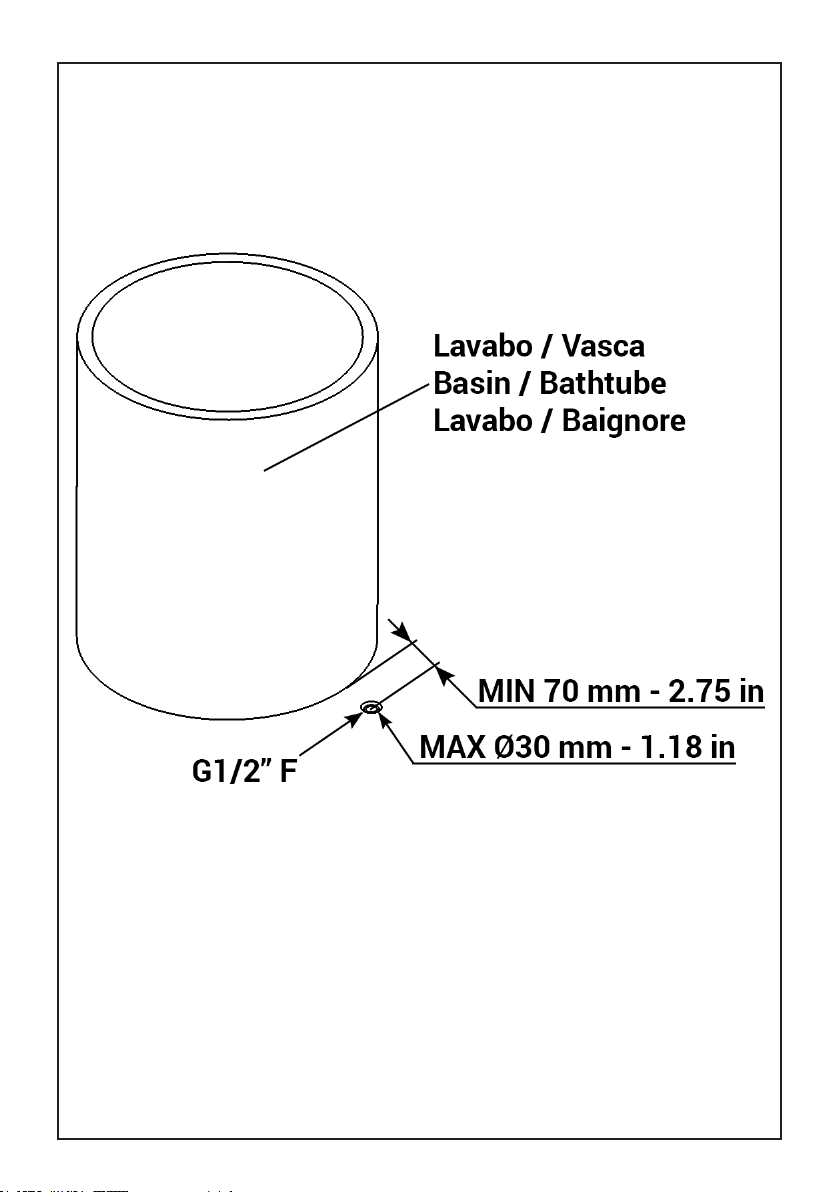

Fig. 1: Arrange the oor system with a G1 / 2 “F threaded connection, taking care to keep a
distance from the edge of the ceramic to the center of the threaded connection of MIN 70 mm
- 2.75 in. With a hole of MAX Ø30 mm - 1.18 in.
Fig. 2: Screw the threaded insert to the threaded connection, using PTFE to ensure tightness.

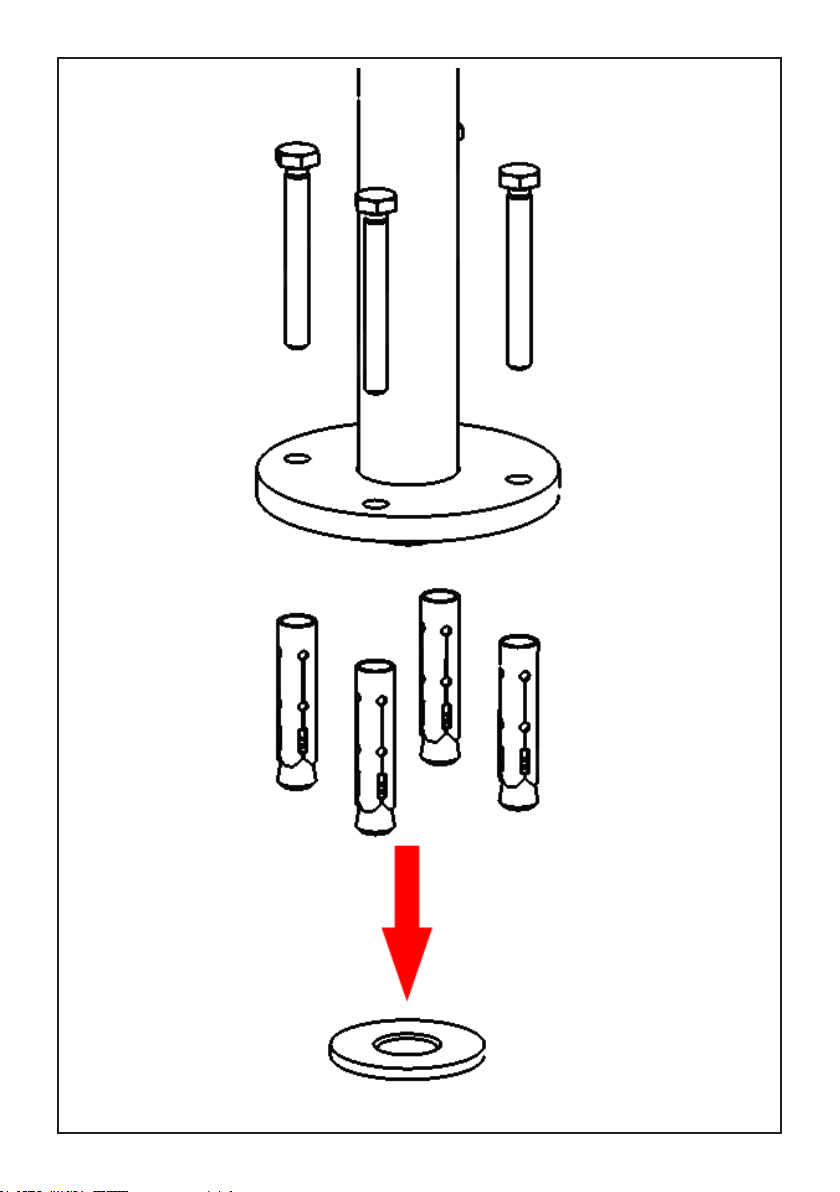

Fig. 3: Drill the holes in the oor by inserting the plugs. Insert the body into the insert, xing it
with the screws.
After connecting the body to the system, turn on the stopcocks and check that the mixer tap
unit operates correctly. Keep the tap pressurised for a few minutes checking eventual leaks.

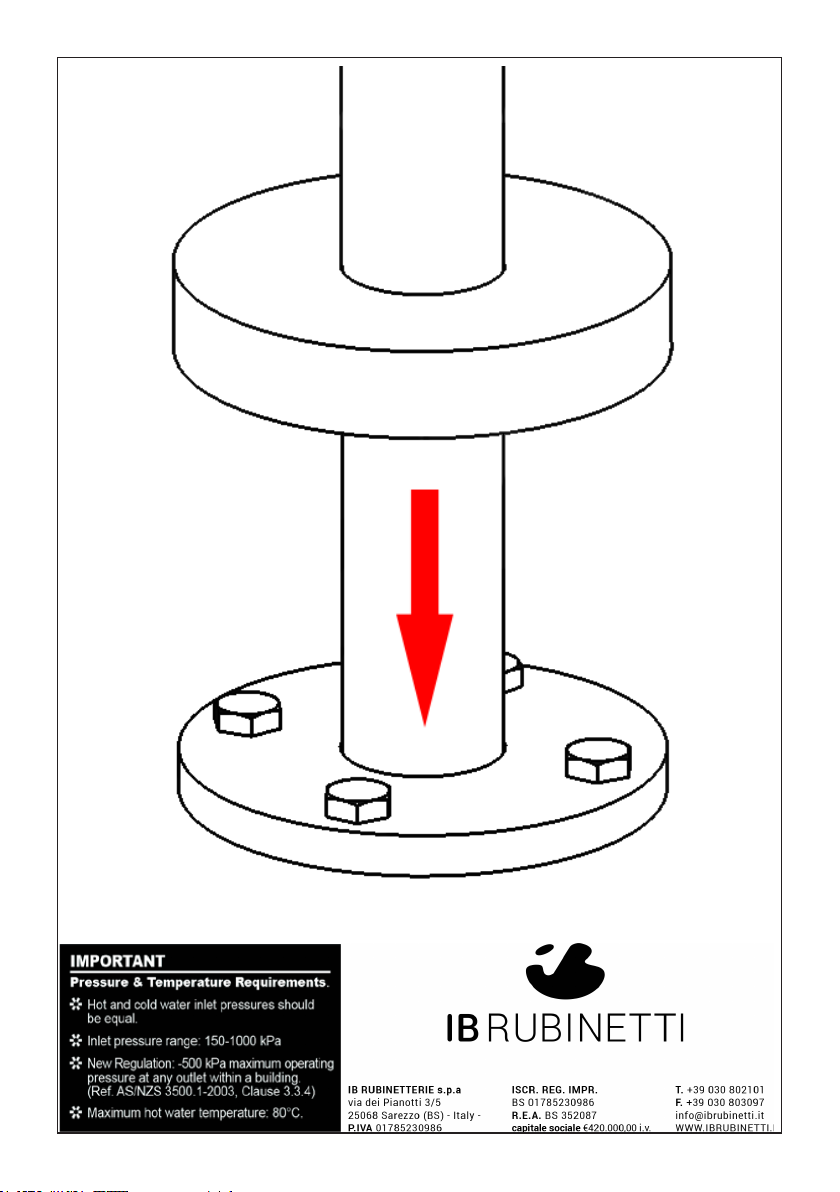

Fig. 4: Position the carter.
CLEANING
In order to obtain a correct cleanliness, exclusively wash them with soap and water, rewash and
dry them with a soft towel and deerskin. Avoid the usage of alcohol, solvents, solid or liquid
detergents which contain corrosive or acidic substances, abrasive sponges, swab with metallic
strings because they could irreversibly compromise the surfaces.
THE USAGE OF THIS KIND OF DETERGNETS DURING THE CLEANING OF THE MIXER EXCLUDE
IB RUBINETTERIE FROM ANY WARRANTY OBLIGATION.

FR
CARACTERISTIQUES TECHNIQUES
Pression dynamique minimale :_______________________________________________________0.5 bar
Pression de service maximale :_________________________________________________________5 bar
Pression de service recommandée :___________________________________________________1-5 bar
Il est recommandé d’utiliser un réducteur de pression en cas,
dans le système hydraulique, il y a des pressions statiques supérieures à 5 bar.
Température maximum d’eau chaude :__________________________________________________80°C
INSTALLATION, D’ENTRETIEN ET VÉRIFICATIONS PRÉLIMINAIRES
Pour assurer le bon fonctionnement du produit et il puisse durer dans le temps, il est nécess-
aire qu’ils soient remplies les procédures de installation et l’entretien dénies dans la brochure.
S’appuyer sur un plombier qualié. S’assures que les tuyauteries soient nettoyées par toutes
saletés et résidus.
INSTALLATION
Fig. 1: Préparez le système au sol avec un raccord leté G1 / 2 “F, en prenant soin de garder une
distance entre le bord du carrelage et le centre du raccord leté de MIN 70 mm - 2,75 in. Avec
un trou de MAX Ø30 mm - 1,18 in.
Fig. 2: Visser l’insert leté sur le raccord leté, en utilisant du PTFE pour assurer l’étanchéité.
Fig. 3: Percez les trous dans le sol en insérant les connecteurs. Insérez le corps dans l’insert
en le xant avec les vis.
Après le raccordement du robinet aux tuyauteries, ouvrir le robinet d’arrêt pour vérier le bon
fonctionnement. Vérier l’absence de fuites.
Fig. 4: Positionnez le carter.
NETTOYAGE
An d’assurer un bon nettoyage, laver exclusivement avec eau et savon, rincer et essuyer avec
un chiffon doux. N’utiliser jamais alcool, solvants, de poudres à récurer ni de nettoyants acides
et éponges abrasives ou éponges métalliques car risquent de causer des dommages irrémédi-
ables.
L’UTILISE DES CES DETERGENTS POUR LE NETTOYAGE DU MITIGEUR REND CADUQUE LA
GARANTIE SUR LA SURFACE DE-CI PAR IB.

Fig. 1

Fig. 2

Fig. 3

Rev.: 19/11/2020
Fig. 4
