ICS Schneider Messtechnik C.A 1821 User manual

FR - Guide de démarrage rapide
GB- Quick start guide
DE - Schnellstart-Anleitung
IT - Guida di utilizzo rapido
ES - Guía de inicio rápido
Thermomètres
Thermometers
Thermometer
Termometri
Termómetros
C.A 1821
C.A 1822
C.A 1823

2
ATTENTION, risque de DANGER ! L’opérateur
doit consulter la présente notice à chaque fois
que ce symbole de danger est rencontré.
Information ou astuce utile.
Pile. Aimant.
Le produit est déclaré recyclable suite à une
analyse du cycle de vie conformément à la norme
ISO14040.
Chauvin Arnoux a étudié cet appareil dans le
cadre d’une démarche globale d’Eco-Concep-
tion. L’analyse du cycle de vie a permis de
maîtriser et d’optimiser les effets de ce produit
sur l’environnement. Le produit répond plus pré-
cisément à des objectifs de recyclage et de valo-
risation supérieurs à ceux de la réglementation.
Le marquage CE indique la conformité aux direc-
tives européennes, notamment DBT et CEM.
La poubelle barrée signie que, dans l’Union
Européenne, le produit doit faire l’objet d’une
collecte sélective conformément à la directive
DEEE 2002/96/EC : ce matériel ne doit pas être
traité comme un déchet ménager.
English ................................................ 8
Deutsch ............................................. 14
Italiano ............................................... 20
Español ............................................. 26
Vous venez d’acquérir un thermomètre à thermocouple C.A
1821 ou C.A 1822, ou un thermomètre à sonde résistive
C.A 1823 et nous vous remercions de votre conance.
Pour obtenir le meilleur service de votre appareil :
lisez attentivement la notice de fonctionnement,
respectez les précautions d’emploi.
NOTICE DE FONCTIONNEMENT
Rendez-vous sur notre site Internet pour télécharger la notice
de fonctionnement de votre appareil :
Allez dans l’onglet Produits et effectuez une recherche avec
le nom de votre appareil. Une fois l’appareil trouvé, allez sur
sa page. La notice de fonctionnement se trouve sur la droite.
Téléchargez-la.

3
PRÉCAUTIONS D’EMPLOI
Cet appareil est conforme à la norme de sécurité IEC 61010-
2-030, pour des tensions de 5 V par rapport à la terre. Le
non-respect des consignes de sécurité peut entraîner un
risque de choc électrique, de feu, d’explosion, de destruction
de l’appareil et des installations.
L’opérateur et/ou l’autorité responsable doit lire attentive-
ment et avoir une bonne compréhension des différentes
précautions d’emploi. Une bonne connaissance et une
pleine conscience des risques des dangers électriques est
indispensable pour toute utilisation de cet appareil.
Respectez les conditions d’utilisation, à savoir la tempé-
rature, l’humidité, l’altitude, le degré de pollution et le lieu
d’utilisation.
N’utilisez pas l’appareil s’il semble endommagé, incomplet
ou mal fermé.
Avant chaque utilisation, vériez le bon état du boîtier et
des accessoires. Tout élément dont l’isolant est détérioré
(même partiellement) doit être consigné pour réparation ou
pour mise au rebut.
Ne faites pas de mesure sur des conducteurs nus sous
tension. Utilisez un capteur sans contact ou un capteur
apportant l’isolation électrique nécessaire.
Utilisez systématiquement un équipement de protection
individuel (EPI), notamment des gants isolants, en cas de
doute ou d’incapacité à mesurer les niveaux de tensions sur
lequel le capteur de température est branché.
Toute procédure de dépannage ou de vérication métro-
logique doit être effectuée par du personnel compétent
et agréé.
SOMMAIRE
1. Première mise en service ...........................................4
1.1. État de livraison................................................4
1.2. Mise en place des piles....................................4
2. Présentation des appareils.........................................5
2.1. C.A 1821 et 1822..............................................5
2.2. C.A 1823...........................................................5
2.3. Touches............................................................6
3. Connexion à un PC......................................................7
3.1. Obtenir le logiciel Data Logger Transfer...........7
3.2. Connexion ........................................................7

4
1. PREMIÈRE MISE EN SERVICE
1.1. ÉTAT DE LIVRAISON
Thermomètre à thermocouple C.A 1821 ou C.A 1822, ou
thermomètre à sonde résistive C.A 1823
Livré dans une boîte en carton avec :
trois piles alcaline AA ou LR6,
un cordon USB-micro USB,
un guide de démarrage rapide multilingue,
une che de sécurité multilingue,
un rapport de test,
une sacoche.
1.2. MISE EN PLACE DES PILES
Appuyez sur la languette de la trappe à pile et soulevez-là.
Retirez la trappe à pile.
Placez les nouvelles piles en respectant la polarité.
Refermez la trappe à pile en vous assurant de sa fermeture
complète et correcte.

5
TYPE
HOLD
MAX
MIN
MEM
REC
°C / °F
THERMOCOUPLE
THERMOMETER
C.A 1822

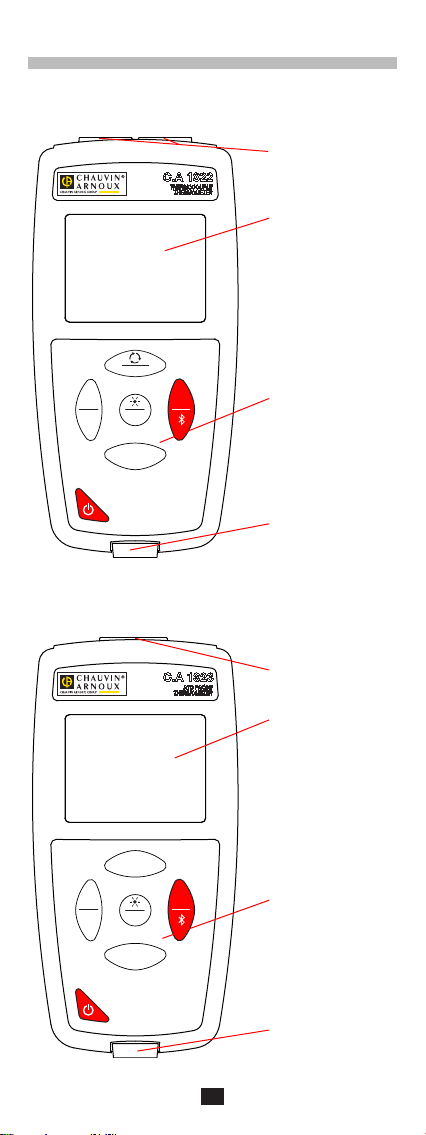

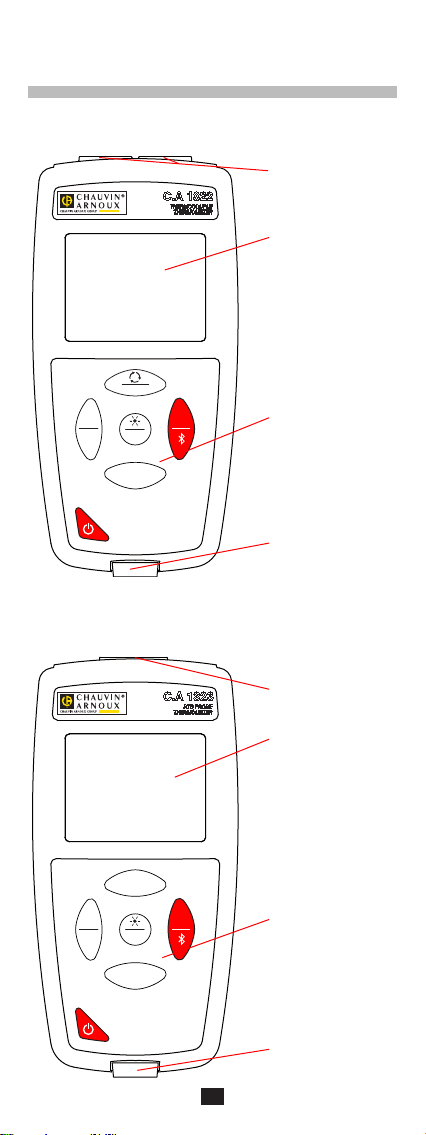

2. PRÉSENTATION DES
APPAREILS
2.1. C.A 1821 ET 1822
Entrée T1 et T2
(pour le C.A 1822)
Afcheur LCD rétro-
éclairé.
Clavier 6 touches.
Prise micro-USB de
type B.
2.2. C.A 1823
Entrée sonde.
Afcheur LCD rétro-
éclairé.
TYPE
HOLD
°C / °F
MAX
MIN
MEM
REC
C.A 1823
RTD PROBE
THERMOMETER
Clavier 6 touches.
Prise micro-USB de
type B.

6
2.3. TOUCHES

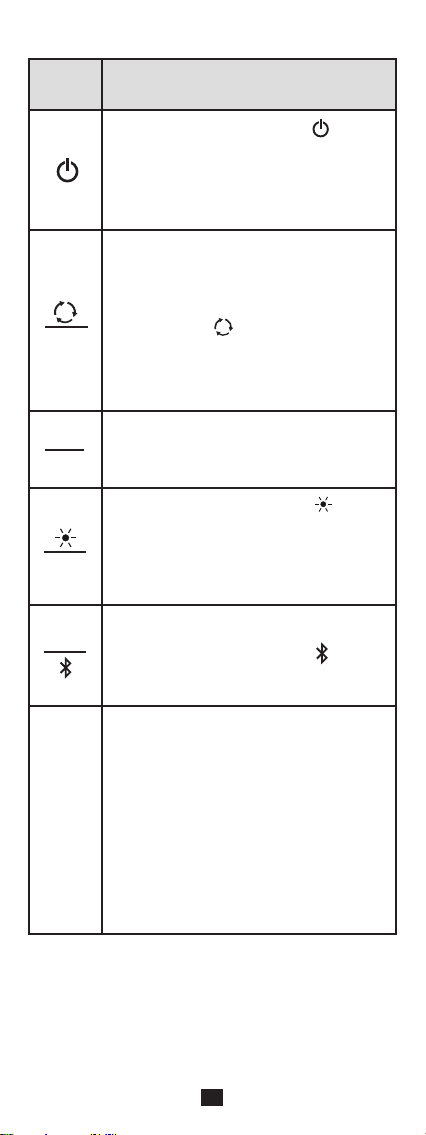

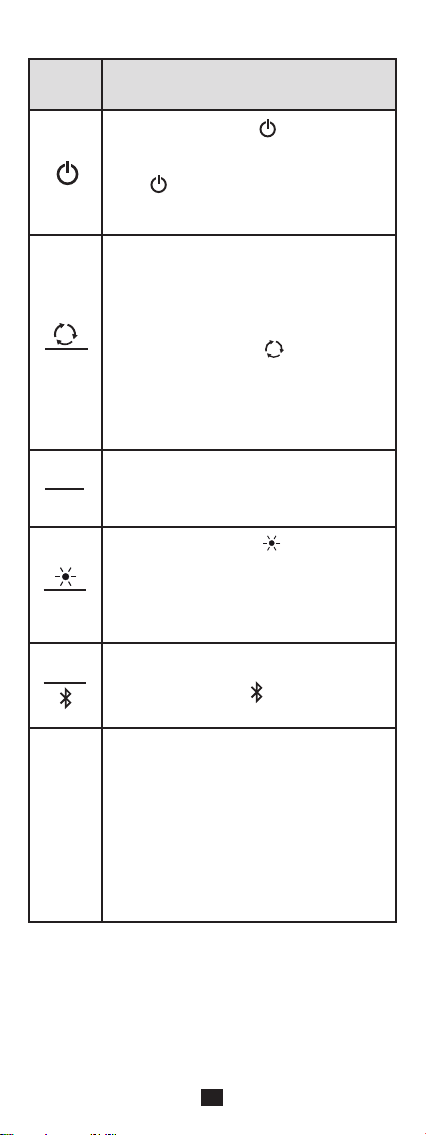

Touche Fonction
Un appui long sur la touche permet
d’allumer l’appareil.
De même, un appui long sur la touche
permet d’éteindre l’appareil. Mais il n’est
pas possible d’éteindre l’appareil lorsqu’il
est en mode enregistreur et qu’il est en
cours d’enregistrement.
°C/°F
Pour le C.A 1821 et le C.A 1823
La touche °C/°F permet d’afcher la mesure
soit en °C soit en °F.
Pour le C.A 1822
Un appui court sur la touche permet
d’afcher sur l’afcheur du haut, soit T2, soit
T1-T2.
Un appui long sur la touche °C/°F permet
d’afcher la mesure soit en °C soit en °F.
MEM
REC
Un appui court sur la touche MEM permet
d’enregistrer la mesure et la date.
Un appui long sur la touche REC permet
de démarrer ou d’arrêter une session
d’enregistrement.
TYPE
Un appui court sur la touche permet
d’allumer le rétroéclairage.
Un appui long sur la touche TYPE permet
de sélectionner le type de thermocouple (K,
J, T, E, N, R, S) ou de passer de la sonde
PT100 à la sonde PT1000.
HOLD
Un appui court sur la touche HOLD permet
de bloquer l’afchage.
Un appui long sur la touche permet de
démarrer ou d’arrêter la liaison Bluetooth.
MAX
MIN
Un appui court sur la touche MAX MIN per-
met d’entrer dans le mode MAX MIN tout en
continuant d’afcher les valeurs courantes.
Un deuxième appui permet d’afcher la
valeur maximale.
Un troisième appui permet d’afficher la
valeur minimale.
Un quatrième appui permet de revenir
au premier appui et d’afcher les valeurs
courantes
Un appui long permet de sortir du mode
MAX MIN.

7
3. CONNEXION À UN PC
3.1. OBTENIR LE LOGICIEL DATA LOGGER
TRANSFER
Rendez-vous sur notre site Internet pour télécharger la der-
nière version du logiciel d’application :
www.chauvin-arnoux.com
Allez dans l’onglet Support, puis Télécharger nos logi-
ciels. Effectuez ensuite une recherche avec le nom de votre
appareil.
Téléchargez le logiciel puis installez-le sur votre PC.
Vous devez disposer des droits administrateur sur
votre PC pour installer le logiciel Data Logger Transfer.
3.2. CONNEXION

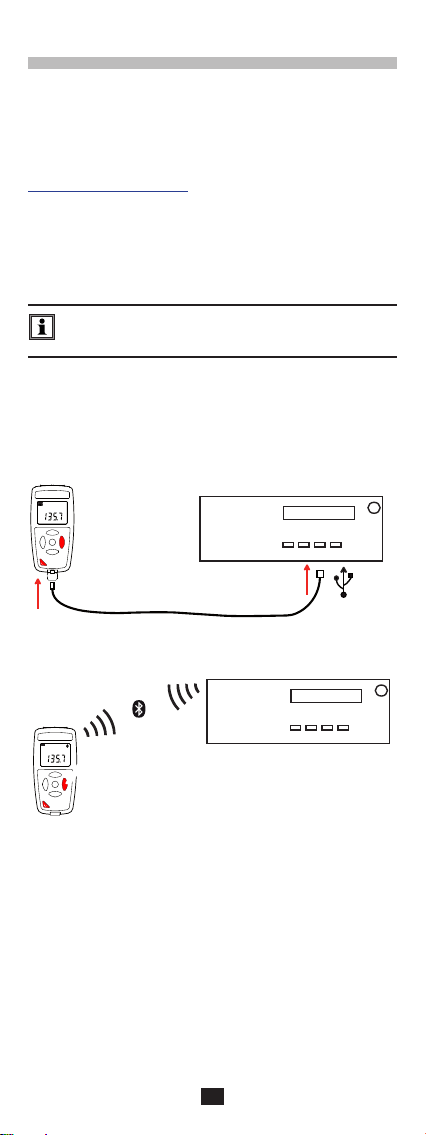

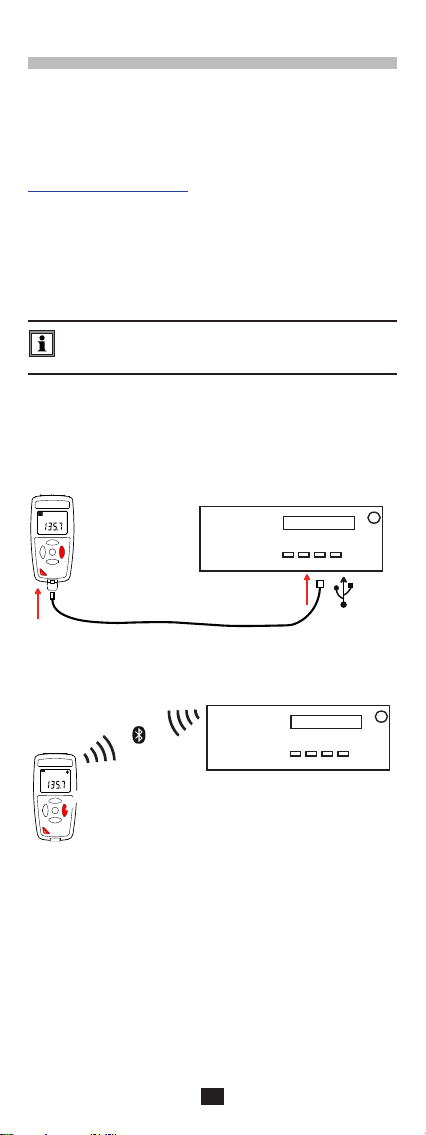

L’appareil possède 2 modes de communication :
Une liaison USB via un cordon USB-micro USB,
Une liaison sans l Bluetooth 4.0 BLE.


8
WARNING, risk of DANGER! The operator must
refer to these instructions whenever this danger
symbol appears.
Information or useful tip.
Battery. Magnet.
The product is declared recyclable following
an analysis of the life cycle in accordance with
standard ISO 14040.
Chauvin Arnoux has adopted an Eco-Design
approach in order to design this appliance.
Analysis of the complete lifecycle has enabled us
to control and optimize the effects of the product
on the environment. In particular this appliance
exceeds regulation requirements with respect to
recycling and reuse.
The CE marking indicates conformity with
European directives, in particular LVD and EMC.
The rubbish bin with a line through it indicates
that, in the European Union, the product must
undergo selective disposal in compliance with
Directive WEEE 2002/96/EC. This equipment
must not be treated as household waste.
Thank you for purchasing this C.A 1821 or C.A 1822 thermo-
couple thermometer or C.A 1823 resistance thermometer.
For best results from your instrument:
read these operating instructions carefully,
comply with the precautions for use.
USER’S MANUAL
Visit our web site to download the operating instructions for
your instrument:
www.chauvin-arnoux.com
Go to the Products tab and search on the name of your
instrument. When you have found the instrument, go to its
page. The user’s manual are on the right.
Download it.
ENGLISH

9
PRECAUTIONS FOR USE
This instrument is compliant with safety standard IEC 61010-
2-030, for voltages up to 5V with respect to ground. Failure to
observe the safety instructions may result in electric shock,
re, explosion, and destruction of the instrument and of the
installations.
The operator and/or the responsible authority must carefully
read and clearly understand the various precautions to be
taken in use. Sound knowledge and a keen awareness of
electrical hazards are essential when using this instrument.
Observe the conditions of use, namely the temperature,
the relative humidity, the altitude, the degree of pollution,
and the place of use.
Do not use the instrument if it seems to be damaged,
incomplete, or poorly close.
Before each use, check the condition of the insulation on
the leads, housing, and accessories. Any item of which the
insulation is deteriorated (even partially) must be set aside
for repair or scrapping.
Do not make measurements on bare live conductors. Use a
non-contact sensor or a sensor that provides the necessary
electrical insulation.
Always wear personal protective equipment (PPE), in
particular insulating gloves, if there is any doubt or it is
impossible to measure the voltage levels to which the
temperature sensor is connected.
All troubleshooting and metrological checks must be done
by competent, accredited personnel.
CONTENTS
1. First use......................................................................10
1.1. Delivery condition...........................................10
1.2. Inserting the batteries.....................................10
2. Presentation of the instrument ................................ 11
2.1. C.A 1821 et 1822............................................ 11
2.2. C.A 1823......................................................... 11
2.3. Keys ...............................................................12
3. Connecting to a PC ...................................................13
3.1. Get Data Logger Transfer software................13
3.2. Connection .....................................................13

10
1. FIRST USE
1.1. DELIVERY CONDITION
C.A 1821 or C.A 1822 thermocouple thermometer or C.A
1823 resistance thermometer.
Supplied in a cardboard box with:
three AA or LR6 alkaline batteries,
one USB-micro USB cord,
one multilingual getting started guide,
one multilingual safety data sheet,
one test report,
one carrying case.
1.2. INSERTING THE BATTERIES
Press the tab of the battery compartment cover and lift
it clear.
Withdraw the battery compartment cover.
Insert the new batteries, paying attention to the polarity.
Close the battery compartment cover; make sure that it is
completely and correctly closed.

11
TYPE
HOLD
MAX
MIN
MEM
REC
°C / °F
THERMOCOUPLE
THERMOMETER
C.A 1822
2. PRESENTATION OF THE
INSTRUMENT
2.1. C.A 1821 ET 1822
T1 and T2 inputs
(for the C.A1822)
Backlit LCD display
unit.
Keypad with 6 keys.
Type B micro-USB
connector.
2.2. C.A 1823
Probe input.
Backlit LCD display
unit.
TYPE
HOLD
°C / °F
MAX
MIN
MEM
REC
C.A 1823
RTD PROBE
THERMOMETER
Keypad with 6 keys.
Type B micro-USB
connector.

12
2.3. KEYS
Key Function
A long press on the key switches the
instrument on.
When the instrument is on, a long press on
the key switches it off. But it is not pos-
sible to switch the instrument off when it is
in record mode and is recording.
°C/°F
For the C.A1821 and the C.A1823
The °C/°F key toggles the unit in which
the temperature is displayed between °C
and °F.
For the C.A1822
A short press on the key toggles the
display on the upper display unit between
T2 and T1-T2.
A long press on the °C/°F key toggles the unit
in which the temperature is displayed between
°C and °F.
MEM
REC
A short press on the MEM key records the
measurement and the date.
A long press on the REC key starts or stops
a recording session.
TYPE
A short press on the key switches on
the back-lighting.
A long press on the TYPE key selects the
type of thermocouple (K, J, T, E, N, R, S)
or toggles between the PT100 and PT1000
probes.
HOLD
A short press on the HOLD key freezes
the display.
A long press on the key activates or de-
activates the Bluetooth link.
MAX
MIN
A short press on the MAX MIN key opens
the MAX MIN mode; the current values
continue to be displayed.
A second press displays the maximum
value.
A third press displays the minimum value.
A fourth press results in a return to the
first-press condition and display of the
current values
A long press is used to exit from the MAX
MIN mode.

13
3. CONNECTING TO A PC
3.1. GET DATA LOGGER TRANSFER SOFT-
WARE
Visit our web site to download the latest version of the ap-
plication software:
www.chauvin-arnoux.com
Go to the Support tab, then Download our software. Then
search on the name of your instrument.
Download the software, then install it on your PC.
You must have administrator privileges on your PC to
install the Data Logger Transfer software.
3.2. CONNECTION
The device has 2 communication modes:
A USB link via a USB-micro USB cord,
A Bluetooth 4.0 BLE (Bluetooth Low Energy) wireless link.


14
ACHTUNG, GEFAHR! Sobald dieses
Gefahrenzeichen irgendwo erscheint, ist der
Benutzer verpflichtet, die Anleitung zu Rate
zu ziehen.
Praktischer Hinweis oder guter Tipp.
Batterie Magnet.
Die Lebenszyklusanalyse des Produkts gemäß
ISO14040 hat ergeben, dass das Produkt als
recyclingfähig eingestuft wird.
Chauvin Arnoux hat dieses Gerät im Rahmen
eines umfassenden Projektes einer um-
weltgerechten Gestaltung untersucht. Die
Lebenszyklusanalyse hat die Kontrolle und
Optimierung der Auswirkungen dieses Produkts
auf die Umwelt ermöglicht. Genauer gesagt,
entspricht dieses Produkt den gesetzten
Zielen hinsichtlich Wiederverwertung und
Wiederverwendung besser als dies durch die
gesetzlichen Bestimmungen festgelegt ist.
Die CE-Kennzeichnung bestätigt die
Übereinstimmung mit den europäischen
Richtlinien, insbesondere der Niederspannungs-
Richtlinie und der EMV-Richtlinie.
Der durchgestrichene Mülleimer bedeutet, dass
das Produkt in der europäischen Union gemäß
der WEEE-Richtlinie 2002/96/EG einer getrenn-
ten Elektroschrott-Verwertung zugeführt werden
muss. Das Produkt darf nicht als Haushaltsmüll
entsorgt werden.
Wir danken Ihnen für das Vertrauen, dass Sie uns mit dem
Kauf dieses Thermometers mit Thermoelement C.A 1821
oder C.A 1822 bzw. eines Widerstandsthermometers
C.A 1823 entgegengebracht haben.
Um die optimale Benutzung Ihres Gerätes zu gewährleisten,
bitten wir Sie:
diese Bedienungsanleitung sorgfältig zu lesen,
die Benutzungshinweise genau zu beachten.
BEDIENUNGSANLEITUNG
Rufen Sie unsere Website auf, wo die
Bedienungsanleitung Ihres Geräts zum Herunterladen
bereitsteht:
Gehen Sie zur Registerkarte Produkte und führen
Sie mit dem Namen des Geräts als Stichwort eine
Suche
DEUTSCH

15
durch. Gehen Sie dann zur entsprechenden Seite, die
Bedienungsanleitung bendet sich rechter Hand.
Nun können Sie sie herunterladen.
SICHERHEITSHINWEISE
Dieses Gerät erfüllt die Sicherheitsnorm IEC 61010-2-030,1
für 5V-Spannungen gegen Erde. Die Nichtbeachtung der
Sicherheitshinweise kann zu Gefahren durch elektrische
Schläge, durch Brand oder Explosion, sowie zur Zerstörung
des Geräts und der Anlage führen.
Der Benutzer bzw. die verantwortliche Stelle müssen die
verschiedenen Sicherheitshinweise sorgfältig lesen und
gründlich verstehen. Die umfassende Kenntnis und das
Bewusstsein der elektrischen Gefahren sind bei jeder
Benutzung dieses Gerätes unverzichtbar.
Verwenden Sie das Gerät ausschließlich unter den
vorgegebenen Einsatzbedingungen bzgl. Temperatur,
Feuchtigkeit, Höhe, Verschmutzungsgrad und Einsatzort.
Verwenden Sie das Gerät niemals, wenn es beschädigt,
unvollständig oder schlecht geschlossen erscheint.
Vor jedem Gebrauch ist die Unversehrtheit des Gehäuses
und Zubehörs zu prüfen. Teile mit auch nur stellenweise
beschädigter Isolierung müssen für eine Reparatur oder
für die Entsorgung ausgesondert werden.
An spannungsführenden blanken Leitungen dürfen keine
Messungen vorgenommen werden. In einem solchen
Fall ist ein berührungsloser Sensor oder ein Sensor, der
die notwendige elektrische Isolierung gewährleistet, zu
verwenden.
Im Zweifelsfall, oder wenn die Spannungswerte, denen
der Temperaturmessfühler ausgesetzt ist, nicht ermittelt
werden können, muss eine geeignete Schutzausrüstung
und insbesondere Isolierhandschuhe verwendet werden!
Reparatur und messtechnische Überprüfung darf nur durch
zugelassenes Fachpersonal erfolgen.
INHALTSVERZEICHNIS
1. Erste Inbetriebnahme................................................16
1.1. Lieferumfang ..................................................16
1.2. Batterien einlegen ..........................................16
2. Gerätevorstellung......................................................17
2.1. C.A 1821 und 1822.........................................17
2.2. C.A 1823.........................................................17
2.3. Tasten.............................................................18
3. Verbindung mit einem PC.........................................19
3.1. Data Logger Transfer Software installieren....19
3.2. Anschluss .......................................................19

16
1. ERSTE INBETRIEBNAHME
1.1. LIEFERUMFANG
Thermometer mit Thermoelement C.A 1821 oder C.A 1822
bzw. Widerstandsthermometer C.A 1823
Lieferung in Karton mit:
3 Alkalibatterien AA bzw. LR6
1 USB/Micro-USB-Kabel
1 mehrsprachige Schnellstart-Anleitung
1 mehrsprachiges Sicherheitsdatenblatt
1 Prüfbericht
1 Tasche
1.2. BATTERIEN EINLEGEN
Auf den Clip am Batteriefach drücken und anheben.
Batteriefach entfernen.
Neue Batterien einlegen, dabei die Polarität berücksich-
tigen.
Batteriefach ordentlich ganz schließen.

17
TYPE
HOLD
MAX
MIN
MEM
REC
°C / °F
THERMOCOUPLE
THERMOMETER
C.A 1822
2. GERÄTEVORSTELLUNG
2.1. C.A 1821 UND 1822
Eingang T1 und T2
(für C.A 1822)
Beleuchtete LCD-
Anzeige.
Tastatur mit 6
Tasten.
Micro-USB-Kabel
Typ B
2.2. C.A 1823
Fühlereingang.
Beleuchtete LCD-
Anzeige.
TYPE
HOLD
°C / °F
MAX
MIN
MEM
REC
C.A 1823
RTD PROBE
THERMOMETER
Tastatur mit 6
Tasten.
Micro-USB-Kabel
Typ B.

18
2.3. TASTEN
Taste Funktion
Drückt man lang auf die Taste , wird das
Gerät ein-
und ebenso auch wieder ausgeschaltet.
Allerdings lässt sich das Gerät nicht aus-
schalten, wenn es Speichermodus ist und
gerade aufzeichnet.
°C/°F
Für C.A 1821 und C.A 1823
Mit der Taste °C/°F zeigt das Gerät die
Messdaten entweder in °C oder in °F an.
Für C.A 1822
Mit der Taste wird am oberen Display
zwischen T2 und T1-T2 umgeschaltet.
Drückt man lang auf die Taste °C/°F zeigt
das Gerät die Messdaten entweder in °C
oder in °F an.
MEM
REC
Mit der Taste MEM (kurz drücken) werden
Messdaten und Datum gespeichert.
Drückt man lang auf die Taste REC wird ein
Speichervorgang ein- bzw. ausgeschaltet.
TYPE
Drückt man lang auf die Taste , wird die
Hintergrundbeleuchtung eingeschaltet.
Drückt man lang auf die Taste TYPE, kann
das Thermoelement eingestellt (K, J, T, E,
N, R, S) bzw. von Temperaturfühler PT100
auf Fühler PT1000 gewechselt werden.
HOLD
Mit der Taste HOLD wird das Display
„eingefroren“.
Drückt man lang auf die Taste wird eine
Bluetooth-Verbindung aufgebaut bzw. ge-
trennt.
MAX
MIN
Mit der Taste MAX MIN (kurz drücken) wird
der MAX MIN-Modus eingestellt, wobei
jedoch die aktuellen Messwerte weiter auf
dem Display erscheinen.
Beim zweiten Tastendruck wird der
Höchstwert angezeigt.
Beim dritten Tastendruck wird der
Mindestwert angezeigt.
Beim vierten Tastendruck gelangt man
wieder in die Ausgangsposition mit den
aktuellen Messwerten zurück.
Drückt man lang auf die Taste, wird der MAX
MIN-Modus wieder beendet.

19
3. VERBINDUNG MIT EINEM PC
3.1. DATA LOGGER TRANSFER SOFTWARE
INSTALLIEREN
Rufen Sie unsere Website auf, wo die neueste Version der
Anwendungssoftware zum Herunterladen bereitsteht:
www.chauvin-arnoux.com
Gehen Sie zur Registerkarte Support, und dort unter
Softwares herunterladen. Führen Sie mit dem Namen des
Geräts als Stichwort eine Suche durch.
Laden Sie die Software dann herunter und installieren Sie
sie auf Ihrem PC.
Für die Installation des Data Logger Transfer auf Ihrem
PC brauchen Sie Systemverwalter-Zugriffsrechte.
3.2. ANSCHLUSS
Das Gerät bietet dem Nutzer 2 Kommunikationsarten:
Einen USB-Anschluss über USB-Micro-USB-Kabel
und eine drahtlose Bluetooth-Übertragung 4.0
BLE(Bluetooth Low Energy).


20
ATTENZIONE, rischio di PERICOLO! L’operatore
deve consultare il presente manuale d’uso ogni
volta che vedrà questo simbolo di pericolo.
Informazione o astuzia utile.
Pila. Magnete.
Il prodotto è dichiarato riciclabile in seguito
all’analisi del ciclo di vita conformemente alla
norma ISO 14040.
Chauvin Arnoux ha ideato questo strumento
nell’ambito di un processo globale di Ecodesign.
L’analisi del ciclo di vita ha permesso di control-
lare e di ottimizzare gli effetti di questo prodotto
sull’ambiente. Il prodotto risponde più specica-
tamente a obiettivi di riciclaggio e di recupero
superiori a quelli della normativa.
La marcatura CE indica la conformità alle diret-
tive europee, relativamente alla DBT e CEM.
La pattumiera sbarrata signica che nell’Unione
Europea, il prodotto è oggetto di smaltimento
differenziato conformemente alla direttiva DEEE
2002/96/CE (concernente gli strumenti elettrici
ed elettronici). Questo materiale non va trattato
come riuto domestico.
Avete appena acquistato un termometro a termocoppia
C.A 1821 oC.A 1822, oppure un termometro a sonda
resistiva C.A 1823 e vi ringraziamo della vostra ducia.
Per ottenere le migliori prestazioni dal vostro strumento:
Leggete attentamente il manuale d’uso.
Rispettate le precauzioni d’uso.
MANUALE D’USO
Visitate il nostro sito Internet per scaricare il manuale d’uso
del vostro strumento:
www.chauvin-arnoux.com
Aprite il tab Prodotti per effettuare una ricerca con il nome
del vostro strumento. Una volta trovato lo strumento andate
sulla pagina corrispondente. Il manuale d’uso si trova sulla
destra: scaricatelo.
ITALIANO
