Icy Box Thunderbolt IB-SPL1026-TB3 User manual

Manual IB-SPL1026-TB3
Thunderbolt™3 to Dual HDMI®Graphics Splitter
Handbuch IB-SPL1026-TB3
Thunderbolt™3 zu Dual HDMI®Grafik-Splitter
Manuel
Diviseur graphique Thunderbolt™ 3 vers Dual HDMI®
Manuale
Splitter Thunderbolt™ 3 per grafica Dual HDMI®
Manual
Repartidor (splitter) gráfico Thunderbolt™ 3 a Dual HDMI®
Handleiding
Thunderbolt™ 3 naar Dual HDMI®Graphics Splitter
Podręcznik obsługi
Rozdzielacz interfejsu Thunderbolt™ 3 na Dual HDMI®
Használati utasítás
Thunderbolt™ 3 – Dual HDMI®képernyő elosztó
Návod k použití
Grafický rozdělovač Thunderbolt™ 3 – Dual HDMI®
Εγχειρίδιο
Διαχωριστής γραφικών Thunderbolt™ 3 σε Dual HDMI®

Safety information

Safety information
Please read carefully the following information to prevent injuries, da-
mage to material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate
information in terms of the probability of occurrence as well as the type and severity
of the consequences if the measures to prevent hazards are not complied with.
Warns of a directly hazardous situation causing
death or serious injury.
Warns of a potentially hazardous situation that may
cause death or serious injury.
Warns of a potentially hazardous situation that may
cause minor injury.
Warns of a potential situation that may cause ma-
terial or environmental damage and disrupt operative
processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly (if
intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
CAUTION
IMPORTANT

Safety information
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
5. Potential data loss
Data lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/quick installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture
or short circuit in the device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for
recycling
Potential environmental pollution caused by components, recycling circle interrupted
This icon on product and packaging indicates that this product must
not be disposed of as part of domestic waste. In compliance with the
Waste Electrical and Electronic Equipment Directive (WEEE) this elec-
trical device and potentially included batteries must not be disposed
of in conventional, domestic waste or recycling waste. If you would
like to dispose of this product and potentially included batteries, please
return it to the retailer or your local waste disposal and recycling point.
If you have any questions, please do not hesitate to contact our support at
[email protected] or visit our website at www.raidsonic.de.
WARNING
IMPORTANT
IMPORTANT
IMPORTANT
Sicherheitsinformationen

Sicherheitsinformationen
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden
und Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen
sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die
Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation,
die zum Tod oder zu schweren Verletzungen führen
wird.
warnt vor einer möglicherweise gefährlichen
Situation, die zum Tod oder zu schweren Verletzungen
führen kann.
warnt vor einer möglicherweise gefährlichen Situati-
on, die zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und
Umweltschäden führen und den Betriebsablauf stören
kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau
(wenn vorgesehen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
VORSICHT
ACHTUNG

Sicherheitsinformationen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder
Kurzschluss am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile,
Recyclingkreislauf unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol
zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden
darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elekt-
ronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene
Batterien nicht im normalen Hausmüll oder dem Gelben Sack ent-
sorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien
entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück
oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
Bei Fragen kontaktieren Sie gerne unseren Support unter suppor[email protected]
oder besuchen Sie unsere Internetseite www.raidsonic.de.
WARNUNG
ACHTUNG
ACHTUNG
ACHTUNG
Manual IB-SPL1026-TB3

Manual IB-SPL1026-TB3
Package content

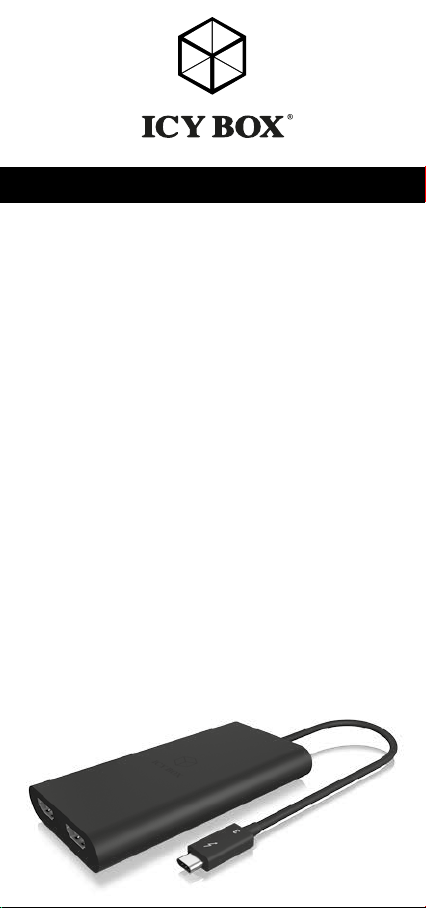

IB-SPL1026-TB3 with integrated Thunderbolt™ 3 cable (260 mm),
manual
Introduction
The IB-SPL1026-TB3 HDMI®splitter is an innovative, external mul-
ti-display adapter that allows end users to enjoy multiple monitors from
single a Thunderbolt™ 3 source for each application, such as gaming,
graphics design or spreadsheet analysis. Users can choose to dedicate
each monitor to a separate application.
ICY BOX HDMI®graphics splitter clones your primary display and fun-
ctions as a 2-port HDMI®video splitter. The ICY BOX IB-SPL1026-TB3
HDMI®graphics splitter requires no software installation for multi-dis-
play applications, plug&play, simplifying configuration and saving time.
It works for any Computer with Thunderbolt™ 3 connectivity.
Overview

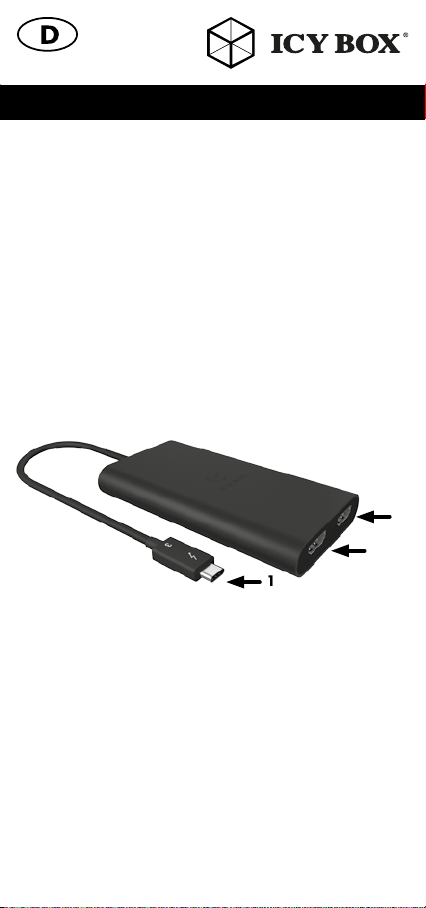

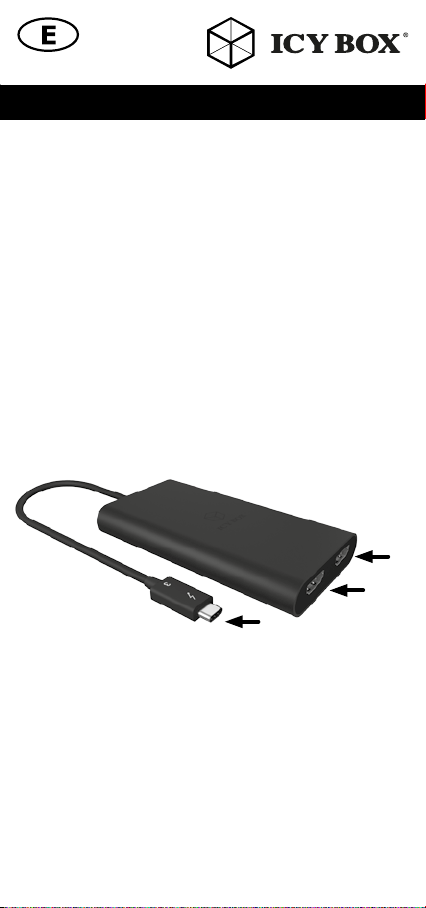

1) Integrated Thunderbolt™ 3 connector cable (260 mm)
2) HDMI®port 1
3) HDMI®port 2
System requirements
- 1x Thunderbolt™ 3 enabled Windows®/MAC computer
- 2x HDMI®enabled monitors with cabling
Important: Your computer must support Thunderbolt™ 3 in order to
work with this adapter. While Thunderbolt™ 3 utilizes the USB Type-C™
connector, not all USB Type-C™ connectors support Thunderbolt 3™.
Please check the specifications of your computer system to confirm
which USB Type-C™ ports on your computer support Thunderbolt 3™.
3
2
1

Manual IB-SPL1026-TB3
Installation
Follow the steps to install the HDMI®graphics splitter.
4k monitor installation
Step 1: Connecting graphics splitter Thunderbolt™ 3 cable to graphics
source, such as a Desktop or Notebook PC Thunderbolt™ 3 output
interface.
Step 2: Connecting graphics splitter HDMI®output to monitor.
Maximum connection: 2 different types of HDMI®monitors.
Step 3: Power on PC and monitors. Select monitors to correct input
source.
Step 4: Change the display to clone mode, change the output display
resolution on your computer.It is recommended to use the same size,
type and resolution monitors for connecting. Same type monitor means
the monitors have the same native resolution and display refresh rate.
After installation, you will see the same image on all monitors (clone
mode) or a single image spread across multiple monitors. To change the
display setting, simply change the graphic card output resolution via the
display properties page.
NOTE: Display resolution with 2 connected 4k monitors up to
3840x2160@60 Hz each
TB 3 HDMI
HDMI
Handbuch IB-SPL1026-TB3

Handbuch IB-SPL1026-TB3
Verpackungsinhalt
IB-SPL1026-TB3 mit integriertem Thunderbolt™ 3 Kabel (260 mm),
Handbuch
Einleitung
Der IB-SPL1026-TB3 HDMI®Videosplitter ist ein innovativer, externer
Mehrfach-Videoadapter, der es dem Nutzer ermöglicht, die Hauptan-
zeige auf zwei Monitore zu spiegeln, oder auf zwei Monitore zu
erweitern. Somit sind Sie in der Lage verschiedene Anwendungen auch
auf unterschiedlichen Monitoren auszuführen.
Es wird keine zusätzliche Softwareinstallation für die Nutzung der
Mehrfachanzeige benötigt. Kurz gesagt „Plug&Play“, einfache Konfi-
guration über die Betriebssystemoberfläche spart Zeit und Nerven und
funktioniert an jedem Standardrechner mit HDMI® Funktionalität.
Übersicht
1. Integriertes Thunderbolt™ 3 Anschlusskabel (260 mm)
2. HDMI®Schnittstelle 1
3. HDMI®Schnittstelle 2
Systemanforderungen
- 1x Windows®/MAC Computer mit zertifizierter Thunderbolt™ 3
Schnittstelle.
- 2x HDMI®4k Monitore mit entsprechenden Kabeln.
Wichtig: Ihr Computer muss zwingend mit einer zertifizierten Thunder-
bolt™ 3 Schnittstelle ausgestattet sein. Während Thunderbolt™ 3 die
Type-C™ Schnittstelle verwendet, heißt es nicht, dass alle Type-C™
Schnittstellen am Computer auch Thunderbolt™ 3 unterstützen. Überprü-
fen Sie bitte die Computerspezifikationen um festzustellen welche USB
Type-C™ Schnittstelle das Thunderbolt™ 3 Protokoll unterstützt.
3
2
1

Handbuch IB-SPL1026-TB3
In Betriebnahme
Folgen Sie der Beschreibung um den Splitter in Betrieb zu nehmen.
Schritt 1: Verbinden Sie das Thunderbolt™ 3 Kabel des Splitters mit
dem Thunderbolt™ 3 Ausgang Ihres Computers.
Schritt 2: Verbinden Sie die zwei HDMI®Ausgänge des Splitters mittels
geeignetem HDMI®Kabeln (nicht enthalten) mit den HDMI®Eingängen
Ihrer Monitore.
Maximale Verbindungen: Zwei Monitore mit HDMI®Unterstützung.
Schritt 3: Schalten Sie den verbundenen Rechner und die entspre-
chenden Monitore an. Wählen Sie am Monitor die korrekte HDMI®
Eingangsschnittstelle aus.
Schritt 4: Durch das Einstellen der Anzeige im “Spiegel-Modus” verän-
dert sich die Ausgabeauflösung an Ihrem Computer/Hauptbildschirm.
Es wird empfohlen Monitore der gleichen Größe, Auflösung und des
gleichen Typs zum Anschluss zu verwenden. Gleicher Typ bedeutet,
dass die Geräte die gleiche native Auflösung und Bildwiederholrate
verfügen.
Nach der Installation sehen Sie das gleiche Bild auf beiden Monitoren
(Spiegelmodus) oder ein Bild über beide Monitore verteilt. Um die An-
zeigeeinstellungen zu verändern, passen Sie einfach die Einstellungen
unter „Auflösung anpassen“ Ihres Betriebssystems an.
Anzeigeauflösung bei 2 angeschlossenen Monitoren
bis zu 3840 x 2160@60 Hz/je Monitor
TB 3 HDMI
HDMI
Manual IB-SPL1026-TB3

Manual IB-SPL1026-TB3
FR
Installation
Procédez comme suit pour installer le diviseur graphique HDMI®.
Étape 1 : Branchement du diviseur graphique, entrée Thunderbolt™
3 avec câble vers source graphique, comme le connecteur de sortie
graphique Thunderbolt™3 du bureau ou d‘un Notebook.
Étape 2 : Branchement de la sortie HDMI®du diviseur graphique au
moniteur.
Branchement maximal :
2 différents types de moniteurs HDMI®.
Étape 3 : Mettez le PC et les monitors sous tension. Sélectionnez les
moniteurs pour obtenir la bonne source d‘entrée.
Étape 4 : Faire passer l‘affichage en mode clonage a pour effet de
modifier la résolution d‘affichage de sortie sur votre ordinateur.
Il est recommandé d‘utiliser la même taille, le même type et la même
résolution pour le branchement. Le fait que le moniteur soit du même
type signifie que les moniteurs ont la même résolution native et le même
taux de rafraîchissement.
Après l‘installation, vous verrez la même image sur tous les moniteurs
(mode clonage) ou une image unique répartie sur plusieurs moniteurs.
Pour modifier l‘affichage, changez simplement la résolution de sortie de
la carte graphique via la page des Propriétés d‘affichage.
IT
Installazione
Seguire le seguenti fasi per installare lo splitter grafico HDMI®.
Fase 1: Mediante apposito cavo, collegare l’ingresso Thunderbolt™3
dello splitter a un PC o a un notebook dotato di un connettore uscita
grafica Thunderbolt 3™.
Fase 2: Collegare al monitor l’uscita HDMI®dello splitter.
Max numero di connessioni:
2 tipi differenti di monitor HDMI®.
Fase 3: Accendere il PC e i monitor. Impostare i monitor sulla corrette
origine di input.
Fase 4: Portare il display in modalità clone, adattare la risoluzione di
visualizzazione in uscita del computer.
Si consiglia di utilizzare monitor di dimensioni, tipo e risoluzione uguali.
In questo modo i monitor hanno la stessa risoluzione nativa e la stessa
frequenza di aggiornamento della visualizzazione.
A installazione completata, la stessa immagine appare sui due monitor
(modalità clone) o appare una singola immagine distribuita nei due mo-
nitor. Per modificare l’impostazione di visualizzazione, basta modificare
la risoluzione in uscita della scheda grafica, nella pagina Proprietà di
visualizzazione.

Manual IB-SPL1026-TB3
ES
Instalación
Siga los pasos para instalar el repartidor gráfico HDMI®.
Paso 1: Conectar el repartidor gráfico, la entrada de Thunderbolt™3
con cable a la fuente de gráficos, como un conector de salida de gráfi-
cos Thunderbolt™3 de un ordenador de sobremesa o Notebook PC.
Paso 2: Conectar la salida HDMI®del repartidor gráfico al monitor.
Conexiones máximas:
Dos tipos de distintos de monitores HDMI®.
Paso 3: Conectar el PC y los monitores. Seleccionar los monitores para
la fuente de entrada correcta.
Paso 4: Cambiar la pantalla al modo de clonación, cambiar la resolu-
ción de pantalla de salida.
Se recomienda conectar monitores del mismo tamaño, tipo y resolución.
Esto quiere decir que los monitores tiene que tener la misma resolución
nativa y frecuencia de actualización.
Tras la instalación, se verá la misma imagen en todos los monitores
(modo de clonación) o bien, una sola imagen distribuida en múltiples
monitores. Para cambiar la configuración de la pantalla, basta con
cambiar la resolución de salida de la tarjeta de gráficos a través de la
página Propiedades de pantalla.
NL
Installatie
Volg onderstaande stappen om de HDMI®Graphics Splitter te instal-
leren.
Stap 1: Sluit de graphics splitter aan. Hierbij wordt de Thunderbolt
3™-input via een kabel verbonden met de weergavebron, zoals een
desktop of een notebook-pc- Thunderbolt™3 Graphics uitgangsconnector.
Stap 2: Verbind de HDMI®-output via de graphics splitter met de monitor.
Maximale verbinding:
Twee verschillende types HDMI®-monitors.
Stap 3: Schakel de pc en de monitors in. Kies de juiste monitors bij de
juiste ingangsbron.
Stap 4: Als u het beeldscherm wijzigt in de kloonmodus, moet u de
outputresolutie van het beeldscherm op uw computer veranderen.
Wij raden u aan om voor de verbinding monitors te gebruiken die qua
formaat, type en resolutie identiek zijn. Daardoor zullen de monitors
dezelfde originele resolutie en snelheid van beeldverversing hebben.
Als u de graphics splitter hebt geïnstalleerd, ziet u op alle monitors het-
zelfde beeld (kloonmodus) of er wordt één enkel beeld verdeeld over
meerdere monitors. Om de beeldscherminstellingen te wijzigen, hoeft u
alleen maar via de pagina ‘Display Properties’ de outputresolutie van
de grafische kaart aan te passen.

Manual IB-SPL1026-TB3
PL
Instalacja
Wykonaj poniższe kroki, żeby zainstalować rozdzielacz graficzny
HDMI®.
Krok 1: za pomocą kabla podłącz wejście Thunderbolt™ 3 rozd-
zielacza graficznego do źródła sygnału graficznego, np. wyjścia
graficznego Thunderbolt™ 3 komputera stacjonarnego lub notebooka.
Krok 2: podłącz wyjście HDMI®rozdzielacza graficznego do
monitora.
Limit połączeń: 2 różne typy monitorów z interfejsem HDMI®.
Krok 3: włącz komputer i monitory. Ustaw w monitorach właściwe
źródła sygnału wejściowego.
Krok 4: zmień tryb wyświetlania na klonowanie oraz rozdzielczość
wyświetlania komputera.
Zaleca się podłączanie monitorów identycznych rozmiarów, typów i
rozdzielczości. Identyczny typ oznacza takie same parametry rozd-
zielczości natywnej oraz częstotliwości odświeżania.
Po zakończeniu instalacji na wszystkich monitorach pojawi się ten sam
obraz (tryb klonowania) lub obraz zostanie podzielony na poszc-
zególne monitory. Żeby zmienić ustawienie wyświetlania, wystarczy
zmienić rozdzielczość wyjściową karty graficznej za pomocą strony
Właściwości wyświetlania.
HU
Telepítés
Kövesse a lépéseket a HDMI®képernyő elosztó telepítéséhez.
1. lépés: A képernyő elosztó csatlakoztatásához csatlakoztassa a
Thunderbolt™ 3 bemenetet a jelforráshoz, például asztali vagy note-
book számítógép grafikus kimeneti csatlakozójához.
2. lépés: Csatlakoztassa a képernyő elosztót képernyő HDMI®
kimenetéhez.
Maximális csatlakozás: 2 különböző típusú HDMI®képernyő.
3. lépés: Kapcsolja be a számítógépet és a képernyőket. Válassza ki a
képernyőkön a megfelelő jelforrást.
4. lépés: A képernyő klónozási üzemmódra történő átállításával a
kimeneti képernyő felbontása a számítógép felbontására áll át.
Javasoljuk, hogy ugyanolyan méretű, típusú és felbontású képernyőket
csatlakoztasson. Az ugyanolyan típusú képernyő alatt azt értjük, hogy a
képernyők ugyanazzal a natív felbontással és ugyanazzal a képernyő
frissítési frekvenciával rendelkezzenek.
A telepítést követően az összes képernyőn ugyanaz a kép jelenik meg
(klónozási üzemmód) vagy a kép elnyújtásra kerül több képernyőn. A
képernyő beállítás módosításához egyszerűen módosítsa a grafikus
kártya kimeneti felbontását a Képernyő tulajdonságok alatt.

Manual IB-SPL1026-TB3 Manual IB-SPL1026-TB3
CZ
Instalace
Na základě tohoto postupu si nainstalujete grafický rozdělovač HDMI®.
Krok č. 1: Připojte grafický rozdělovač, vstup Thunderbolt™ 3 s
kabelem ke grafickému zdroji, jako je výstupní konektor grafiky stolního
počítače nebo notebooku.
Krok č. 2: Připojte výstup grafického rozdělovače HDMI®k monitoru.
Maximální připojení: 2 různé typy monitorů HDMI®.
Krok č. 3: Zapněte počítač a monitory. Vyberte monitory pro správný
vstupní zdroj.
Krok č. 4: Změnou zobrazení na režim klonu změníte výstupní rozlišení
zobrazení na svém počítači.
Doporučujeme použít stejnou velikost, typ a rozlišení monitorů pro při-
pojování. Stejný typ monitoru znamená, že monitory mají stejné nativní
rozlišení a obnovovací frekvenci zobrazení.
Po instalaci uvidíte na všech monitorech stejný obraz (režim klonu)
nebo jeden obraz rozdělený napříč několika monitory. Chcete-li změnit
nastavení zobrazení, stačí pouze změnit rozlišení výstupu grafické karty
na stránce Vlastnosti zobrazení.
GR
Εγκατάσταση
Ακολουθήστε τις οδηγίες για εγκατάσταση του διαχωριστή
γραφικών HDMI®.
Βήμα 1: Συνδέστε τη μια πλευρά ενός καλωδίου στην είσοδο
Thunderbolt™ 3 του διαχωριστή γραφικών και την άλλη
πλευρά του καλωδίου στην υποδοχή εξόδου γραφικών Thun-
derbolt™ 3 της πηγής γραφικών, όπως π.χ. σε επιτραπέζιο
υπολογιστή ή notebook.
Βήμα 2: Συνδέστε τη μια πλευρά ενός καλωδίου στην έξοδο
HDMI® του διαχωριστή γραφικών και την άλλη πλευρά του
καλωδίου στην υποδοχή της οθόνης.
Μέγιστη σύνδεση: 2 υποδοχές για οθόνες HDMI®
διαφορετικού τύπου.
Βήμα 3: Ενεργοποιήστε τον υπολογιστή και τις οθόνες.
Επιλέξτε οθόνες για διόρθωση της πηγής εισόδου.
Βήμα 4: Αλλάξτε τη ρύθμιση της οθόνης σε λειτουργία
κλωνοποίησης και την ανάλυση της οθόνης εξόδου στον
υπολογιστή.
Συνιστάται η χρήση οθονών ίδιου μεγέθους, τύπου και
ανάλυσης για τη σύνδεση. Η χρήση οθονών ίδιου τύπου
συνεπάγεται ότι οι οθόνες θα έχουν την ίδια εγγενή ανάλυση
και ρυθμό ανανέωσης οθόνης.
Μετά την εγκατάσταση, θα εμφανίζεται η ίδια εικόνα σε
όλες τις οθόνες (λειτουργία κλωνοποίησης) ή μία εικόνα
επεκταμένη σε πολλές οθόνες. Για αλλαγή της ρύθμισης
εμφάνισης, απλώς αλλάξτε την ανάλυση εξόδου της κάρτας
γραφικών στη σελίδα «Ιδιότητες οθόνης».

Manual IB-SPL1026-TB3 Manual IB-SPL1026-TB3
Input signal Thunderbolt™3
Output signal HDMI®
Maximum resolution 4k@60 Hz each monitor
Maximum bandwidth 40 Gbit/s
Supported resolutions
3840x2160
2560x1600 (Windows only)
1920x1200 (Windows only)
1920x1080 (1080p)
1280x720 (720p)
Input connectors 1 x Thunderbolt™ 3 USB Type-C™
24-pin) male input
Output connectors 2 x HDMI® female output
Supported operating
systems
Microsoft® Windows 10,
macOS® X 10.12.2 or higher

© Copyright 2017 by RaidSonic Technology GmbH. All Rights Reserved
The information contained in this manual is believed to be accurate and reliable. RaidSo-
nic Technology GmbH assumes no responsibility for any errors contained in this manual.
RaidSonic Technology GmbH reserves the right to make changes in the specifications and/
or design of the above mentioned product without prior notice. The diagrams contained
in this manual may also not fully represent the product that you are using and are there
for illustration purposes only. RaidSonic Technology GmbH assumes no responsibility for
any differences between the product mentioned in this manual and the product you may
have. The terms HDMI
®
and HDMI
®
High-Definition Multimedia Interface, and the HDMI®
logo are trademarks or registered trademarks of HDMI
®
LA, Inc. in the United States and
other countries. Microsoft, Windows and the Windows logo are registered trademarks of
Microsoft Corporation, Apple and macOS, MAC,iTunes and Macintosh are registered tra-
demarks of Apple Computer Inc. Thunderbolt and the Thunderbolt logo are trademarks of
Intel Corporation in the U.S. and/or other countries. All other trademarks and brand names
are the Property of their respective owners.
