IDEAL INDUSTRIES CREE LIGHTING DOT Series User manual

Instruction code: CI158RLER0
Last release data: 10/10/2022
DOT Series
Led Upgrade
Includes: KTEA Luminaires
INSTALLATION INSTRUCTIONS
IEC 60598
EN: TECHNICAL DATA
• Supply & Frequency Voltage:
220–240V ~ 50/60Hz
• Input Current
max 0.37A @230V ~ 50Hz
min 0.12A @230V ~ 50Hz
• Power max: 80W
• Power Factor: >0.9
• IP rating: IP 66
• Insulation class: Class I up to 80W,
Class II up to 55W
• Installation method:
Fixed, outdoor and indoort use.
Built-in self-ballasted LED module.
• TA min/max (°C): –40°C / 50°C
• Max weight: 2.5kg
• Insulation is designed for a Working
voltage: 240 V ~
• Max. lateral wind area: 0.055 m²
• Max vertical wind area: 0.021 m²
• Range of mounting heights: > 15m
IT: INFORMAZIONI TECNICHE
• Tensione di Alimentazione:
220-240V ~ 50/60Hz
• Corrente di Alimentazione:
max 0.37A @ 230V ~ 50Hz
min 0.12A @ 230V ~ 50Hz
• Potenza massima: 80 W
• Power Factor: >0.9
• Grado di protezione IP: IP66
• Classe Isolamento: Classe I no ad 80W,
Classe II no a 55W
• Condizioni di Installazione:
Fissa, uso esterno ed interno.
Modulo LED da incorporare con alimentatore
integrato.
• Ta min/ max (°C): -40°C / 50°C
• Peso Max: 2,5kg
• Tensione di lavoro dell’isolamento: 240 V ~
• Max sup. esposta al vento laterale: 0.055m²
• Max sup. esposta al vento verticale: 0.021m²
• Altezza di Installazione: > 15m
257,3
206,3
101,4
Dimensions / Dimensioni Threshold distances
Optics Distance
075-100-125-C12 2,96 m
150-SCP-ABS-PCR-
PCL-PS-60 3,29 m
K07-K10-K12 RISK GROUP 1
UNLIMITED
EN: WARNINGS IT: ATTENZIONE
• Keep a copy of this instruction sheet.
• Electrical connection may be done only by competent users;
Company denies any responsibilities for any problem occurring from
improper installation.
• For Class I versions, make sure to connect ground lead.
• For Class II versions, DO NOT connect ground lead.
• Before installing/inspecting/cleaning switch o the line.
• Maintenance cleaning must be restricted to external surfaces.
• Make sure xture is properly aimed: use as reference photometric
curve.
• If the external exible cable or cord of this luminaire is damaged,
it shall be exclusively replaced by the manufacturer or his service
agent or a similar qualied person in order to avoid a hazard.
• If the LED controlgear cables are damaged, they cannot be
replaced.
• The light source contained in this luminaire shall only be replaced by
the manufacturer or his service agent or a similar qualied person.
• The luminaire should be positioned so that prolonged staring into
the luminaire at a distance closer than values shown in the specic
table “THRESHOLD DISTANCE”.
• It is recommended to use an external 8A delayed fuse.
• To reduce the risk of strangulation the exible wiring connected to
this luminaire shall be eectively xed to the wall if the wiring is
within arm’s reach.
• Conservare una copia del presente foglio istruzioni.
• Il collegamento elettrico ed eventuali interventi in caso di malfunzionamento
devono essere eseguiti solo da personale tecnico competente; l’azienda declina
ogni responsabilità qualora l’installazione non avvenga secondo le norme
vigenti.
• Negli apparecchi in Classe I eettuare il collegamento di terra.
• Negli apparecchi in Classe II non connettere il cavo di terra.
• Prima dell’installazione/ispezione/pulizia togliere tensione dalla linea di rete.
• La pulizia va limitata alle superci esterne.
• Porre attenzione al puntamento del proiettore: riferirsi alla curva fotometrica.
• Se il cavo essibile esterno di questo apparecchio viene danneggiato deve
essere sostituito esclusivamente dal costruttore, dalla sua rete assistenza o da
personale qualicato equivalente, al ne di evitare pericoli.
• In caso di rottura dei cavi dell’alimentatore questi non possono essere sostituiti.
• La sorgente luminosa contenuta in questo apparecchio deve essere sostituita
esclusivamente dal costruttore, dalla sua rete assistenza o da personale
qualicato equivalente, al ne di evitare pericoli.
• L’apparecchio di illuminazione dovrebbe essere posizionato in modo che non sia
prevista una osservazione prolungata dell’apparecchio alle distanze riportate
nella specica tabella “THRESHOLD DISTANCE”.
• Si raccomanda di utilizzare un fusibile ritardato 8A esterno.
• Per evitare pericoli di strangolamento si richiede di ssare alle pareti il cavo
connesso all’apparecchio, se questo risulta essere raggiungibile.
EN: ASYMMETRIC OPTICS / IT: OTTICHE ASIMMETRICHE
EN: If asymmetrical optics are used, the part with the connectors will always be
the rear part of the device (ux asymmetry in the opposite direction, or “street
side”).
IT: Nel caso vengano utilizzate ottiche asimmetriche la parte con i connettori
sarà sempre la parte posteriore dell’apparecchio (asimmetria di usso in direzio-
ne opposta, ovvero “lato strada”).

© 2021 A company of IDEAL INDUSTRIES. All rights reserved. For informational purposes only.
Content is subject to change. Patent www.creelighting.com/patents.Cree® and the Cree logo are registered
trademarks and the Cree SmartCast Technology Logo is a trademark of Cree, Inc
According with IEC/EN 62031 the LED retrot kit is a self-ballasted LED module and here on the right side
information for temperature measurements of the TP point are provided according with the mentioned Standard.
In accordo alla IEC/EN 62031 il retrot Kit è un modulo LED autoalimentato. Nell’immagine qua a destra sono
fornite le informazioni per la misurazione della temperatura nel punto di TP in accordo alla norma stessa.
NOTE: WHEN USED AS LED-MODULE / PER UTILIZZO COME MODULO LED
Energy KIT is a self-ballasted LED module intended to replace old and not ecient technology in lighting applications such as historical lantern. The module
is always supplied with one of the mounting options provided (see catalogue). CREE doesn’t respond about the installation of the kit since this is depending
by the nal application. The mounting in the nal application is not an item of this instructions, since it might vary depending by the application. To avoid
the possibility of electrical shock, turn o power supply before making any electrical connection.
Energy KIT è un modulo led con alimentatore incorporato il cui scopo è sostituire obsolete e non ecienti tecnologie in applicazioni per illuminazione quali
lanterne storiche. Il modulo viene sempre fornito con una delle opzioni di montaggio previste (vedere catalogo). CREE non risponde dell’installazione del kit
dato che questa dipende dall’applicazione nale a cui il kit è destinato. Il montaggio nell’applicazione nale non è oggetto di queste istruzioni in quanto può
variare. Per evitare la possibilità di scossa elettrica, togliere l’alimentazione prima di eettuare il collegamento elettrico.

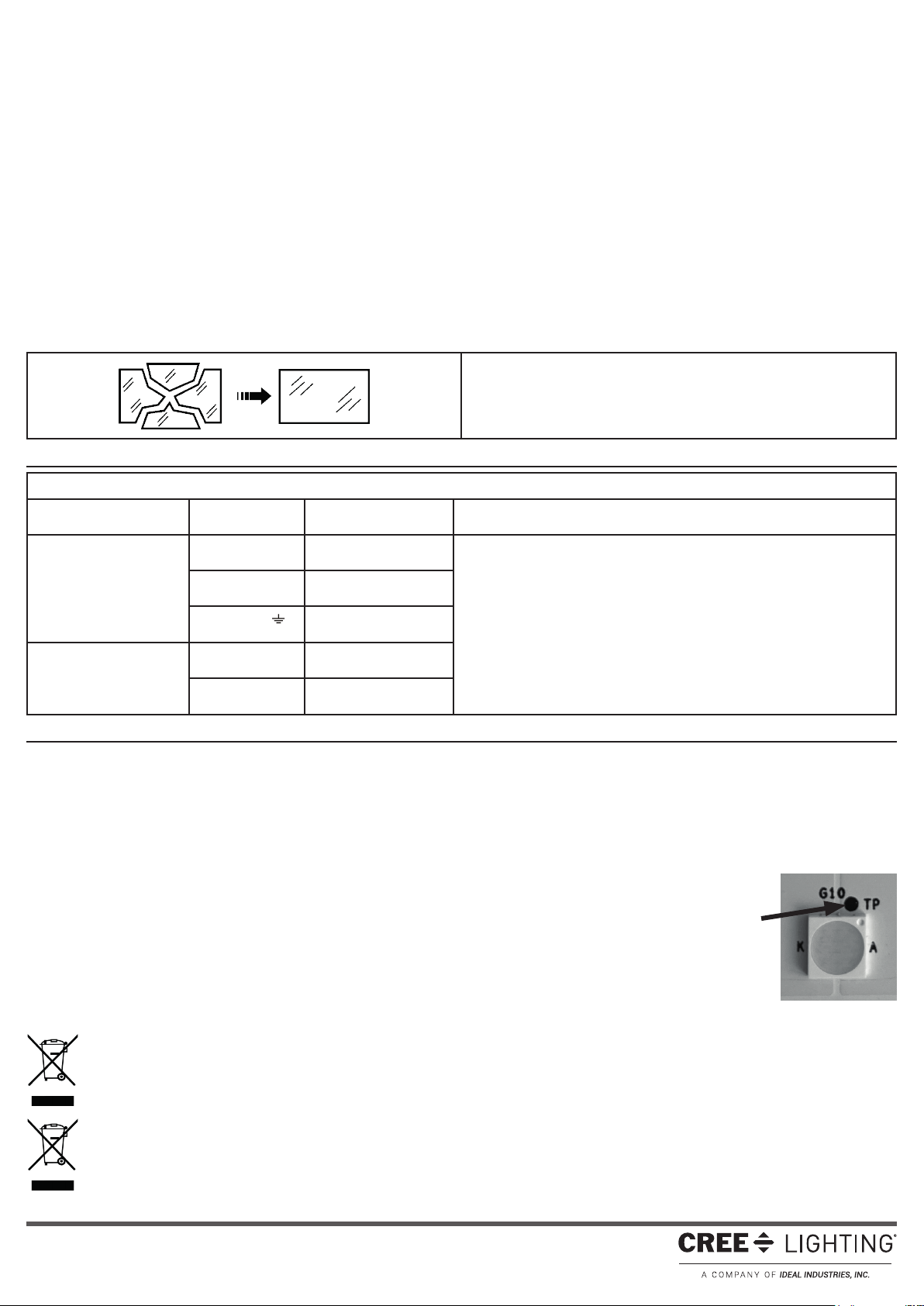

EN: Replace damaged glass protective shield (extra-clear tempered glass 4
mm). Contact the manufacturer for replacement.
IT: Lo schermo in vetro protettivo (Vetro extra-chiaro temprato 4 mm)
deve essere sostituito se danneggiato. Contattare il costruttore per la
sostituzione.
EN: ELECTRICAL CONNECTIONS / IT: COLLEGAMENTI ELETTRICI
TP point
USED WITH ACCESSORY:
KIT REFITTING LANTERN
• This luminaire could be used as a built-in LED module: the use in the nal
application (i.e. a lantern) is not CREE responsibility. Any modications of
an existing product or the use of this module in an any enclosure mean
that who is realizing the whole assembly is fully responsible for that, for
the CE mark, compliance with applicable directive and with local standard
and legislation for electrical installation.
• DRILLING TEMPLATE FOR CUSTOM PLATE AVAILABLE FOR DOWNLOAD
FROM THE CREE LIGHTING EUROPE WEBSITE, FROM THE PRODUCT PAGE.
KIT REFITTING PETROL / MULTI-KIT / YOKE MOUNTING
• The luminaire shall, under no circumstances, be covered with thermal
insulating matting or similar materials
• THIS LUMINAIRE IS NOT SUITABLE FOR INSTALLATION IN LOCATIONS
WHERE THERMAL INSULATION IS PRESENT, OR MAY REASONABLY BE
EXPECTED TO BE INSTALLED IN THE FUTURE, OR WHERE THERE IS
A LIKELIHOOD OF OTHER COMBUSTIBLE MATERIAL, E.G. LEAVES OR
VERMIN DEBRIS, ETC. COLLECTING ON OR AROUND THE LUMINAIRE.
IT IS NOT SUITABLE FOR DOMESTIC INSTALLATIONS OR INSTALLATION
IN RESIDENTIAL AREAS OF NON-DOMESTIC INSTALLATIONS
(RESIDENTIAL INSTITUTIONS, HOTELS, BOARDING HOUSES, HOSPITALS,
ACCOMMODATION HOUSES, MOTELS, HOSTELS AND THE LIKE).
UTILIZZATO CON ACCESSORIO:
KIT REFITTING LANTERN
• Questo apparecchio di illuminazione può essere usato come un modulo
LED da integrare: l’uso nell’applicazione nale (ad esempio: lanterna) non
è responsabilità di CREE. Ogni modica di un apparecchio esistente o l’uso
di questo modulo in qualsiasi involucro presuppone che chi sta realizzando
l’intero assemblato è completamente responsabile per lo stesso, della sua
marcatura CE e della rispondenza alle direttive applicabili ed alle norme
tecniche di installazione.
• DIMA DI FORATURA PER INSTALLAZIONE SU PIASTRA PERSONALIZZATA
DISPONIBILE PER IL DOWNLOAD DAL SITO CREELIGHTING EUROPE,
DALLA PAGINA DI PRODOTTO.
KIT REFITTING PETROL / MULTI-KIT / YOKE MOUNTING
• L’apparecchio non deve essere in alcuna circostanza coperto con materiale
termicamente isolante o similare
• QUESTO APPARECCHIO NON È ADATTO PER L’INSTALLAZIONE IN LUOGHI
DOVE È PRESENTE UN ISOLAMENTO TERMICO, O È RAGIONEVOLMENTE
PREVEDIBILE DI INSTALLARLO IN FUTURO, O DOVE C’È LA PROBABILITÀ
DI ALTRO MATERIALE COMBUSTIBILE, ES. FOGLIE O DETRITI PARASSITI,
ECC. RACCOLTI SOPRA O INTORNO ALL’APPARECCHIO. NON È ADATTO
PER IMPIANTI DOMESTICI O INSTALLAZIONI IN AREE RESIDENZIALI
DI IMPIANTI NON DOMESTICI (ISTITUZIONI RESIDENZIALI, HOTEL,
PENSIONE, OSPEDALI, ALLOGGIO, MOTEL, OSTELLI E SIMILI).
L’apparecchio non può essere installato in controsotti con una distanza dal sotto minore di 25cm.
The xture cannot be installed in false ceilings with a distance from the ceiling of less than 25cm.
Tc max=85°C
EN: Connections: Connect the leads to plug-in module. / IT: Collegamenti: collegare i cavi al modulo plug-in.
Insulation class
Classe di isolamento
Function
Funzione
Color - Outgoing cable
Colore - cavo esterno Note
CL I
Line (L)
Linea (L)
Brown
Marrone The xture comes with a H05RN-F 3Gx1.5 or H07RN-F 2x1.5 or H07RN-F
3Gx1,5 cable certied for outdoor and indoor use. Make the electrical
connection using a terminal block or a connector conforming to the standard
EN 60998-2-1 or EN 60998-2-2. To maintain the xture’s IP rate, use a
terminal block or a connector with an IP66 rate.
L’apparecchio include cavo del tipo H05RN-F 3Gx1.5 o H07RN-F 2x1.5 o
H07RN-F 3Gx1,5 certicato per uso interno ed esterno. Per la connessione
elettrica utilizzare una morsettiera o un connettore conforme alla EN60998-
2-1 o EN 60998-2-2. Per mantenere il grado IP dell’apparecchio utilizzare un
morsetto o un connettore con livello di protezione IP66
Neutral (N)
Neutro (N)
Blue
Blu
Prot. Earth ( )
Terra di prot.
Yellow / Green
Giallo / Verde
CL II
(4L & 8L only)
(solo 4L & 8L)
Line (L)
Linea (L)
Brown
Marrone
Neutral (N)
Neutro (N)
Blue
Blu
WARNING - RISK OF OVERHEATING OR FIRE IF THE CLEARANCE DISTANCES ARE COMPROMISED
ATTENZIONE - RISCHIO DI SURRISCALDAMENTO O INCENDIO SE LE DISTANZE DI SICUREZZA SONO
COMPROMESSE.
DIRECTIVE 2012/19/EU (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT – WEEE): Information for users.
This product complies with EU Directive 2012/19/EU. The crossed-out wastebasket symbol on the appliance means that at the end of its useful lifespan, the product
must be disposed of separately from ordinary household wastes. The user is responsible for delivering the appliance to an appropriate collection facility at the end of its
useful lifespan. Appropriate separate collection to permit recycling, treatment and environmentally compatible disposal helps prevent negative impact on the environment
and human health and promotes recycling of the materials making up the product. For more information on available collection facilities, contact your local waste collection
service or the shop where you bought this appliance.
DIRETTIVA 2012/19/UE (RIFIUTI DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE - RAEE): Informazioni agli utenti.
Ai sensi dell’art. 26 del Decreto Legislativo 14 Marzo 2014, n. 49 “Attuazione delle Direttive 2012/19/UE, relative alla riduzione dell’uso di sostanze
pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei riuti” questo prodotto è conforme. Il simbolo del cassonetto barrato
riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente dovrà,
pertanto, conferire l’Apparecchiatura giunta a ne vita agli idonei centri di raccolta dierenziata dei Riuti Elettronici ed Elettrotecnici, oppure riconsegnarla al rivenditore al
momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta dierenziata per l’avvio successivo dell’apparecchiatura
dismessa al riciclaggio, al trattamento ed allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili eetti negativi sull’ambiente e sulla salute e
favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle
sanzioni amministrative previste dalla normativa vigente.
