IFM Electronic AS Interface SmartLink DP AC1375 User manual

Montageanleitung
Installation instructions
Notice de montage
SmartLink DP
AC1375
Sachnr. 7390785/00 04/2009

Bestimmungsgemäße Verwendung
• Das SmartLink DP integriert einen AS-i Master nach AS-i-Version 3.0
und eine Profibus DP-Schnittstelle
• Er steuert den Datenaustausch zur Sensor- /Aktuator-Ebene
• kommuniziert mit der übergeordneten Steuerungsebene (Betrieb als
Gateway)
Profibus-DP-Schnittstelle
• Baudrate 9600 bis 12 MBaud
• max. Entfernung zwischen Gateway und Host: abhängig von der
Baudrate
• Potentialtrennung zur Gateway-Versorgung
• bis zu 31 parallel geschaltete Gateways
• Steckerbelegung: Pin 3: Signal B; Pin 8: Signal A
Montage
Befestigen Sie das SmartLink DP auf einer 35 mm-Profilschiene, die
elektrisch eine sichere Erdverbindung aufweist. Die Schutzart des
Geräts beträgt IP 20, daher sollte es an einem geschützten Ort mon-
tiert werden (z. B. Schaltschrank).
Achten Sie auf eine betauungsfreie Umgebung. Vermeiden Sie
übermäßige Staubentwicklung, Vibrations- und Stoßbelastun-
gen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht
behindert werden. Vermeiden Sie eine Montage in direkter Nähe
zu Frequenzumrichtern.
Elektrischer Anschluss
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
entsprechend der Klemmenbeschriftung an. Verbinden Sie nie-
mals die Minuspotentiale untereinander oder Minuspotentiale
und FE-Anschluss. Stellen Sie eine störungsfreie Erdverbindung
(fremdspannungsarme Erde) zur SmartLink DP Klemme (FE:
Funktionserde) her. Die Klemme FE ist intern mit dem Gehäuse
und der Hutschienenbefestigung verbunden.
Sorgen Sie dafür, dass Störströme anderer Geräte nicht über
diese Verbindung abgeführt werden.
2

Bedien- und Anzeigeelemente
Sie werden von vier Diagnose-LEDs auf dem SmartLink DP über den
Zustand des Masters und des angeschlossenen Systems informiert.
• LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens
ein Slave wurde erkannt
• LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber
kein Slave korrekt erkannt
• LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigura-
tionsüberwachung ist abgeschaltet
• LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in
geschützten Betrieb nicht möglich, da ein
Slave mit Adresse 0 angeschlossen ist
• LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration
stimmen nicht überein
• LED CONF/PF blinkt: Peripheriefehler an mindestens einem
angeschlossenen Slave
• LED Profibus DP leuchtet:Profibus DP Busfehler
3

4
ASI +
ASI -
FE
PWR/COM
PROJ
CONF/PF
n. c.
BUS FAIL.
LED-Anzeigen und
Anschlussbelegung
Profibus-DP
Schnittstelle
Display
Tasten
FE: Funktionserde

Kontrasteinstellung
Sie können den Kontrast direkt durch gleichzeitiges Drücken der rech-
ten Taste mit der Δ-Taste (Darstellung ist zu hell) bzw. der ∇-Taste (...zu
dunkel) verstellen.
Betrieb
Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforder-
lich (z. B. AC1216). Das AS-i Netzteil versorgt das gelbe AS-i Kabel mit
Energie und realisiert eine Datenentkoppelung zum Spannungsregler
des Netzteils. Normale Schaltnetzteile würden die AS-i Datensignale als
Störsignale ansehen und diese unterdrücken.
Schalten Sie das Netzteil stromlos, bevor Sie das AS-i DP Gate-
way anschließen.
Das AS-i Netz wird ungeerdet betrieben. AS-i + und AS-i - sollen
symmetrisch zum Massepotential der Anlage sein.
Verbinden Sie den Symmetriepunkt des AS-i Netzteils (Klemme
„Shield“) niederohmig mit der Masse der Anlage.
5
D
D
ifm electronic
MENU
AS-i DP Gateway
D
D
ifm electronic
MENU
AS-i DP Gateway
Kontrast erhöhen Kontrast verringern

Menü-Übersicht
Menü-Navigation
O Quick Setup (Zusammenfassung der für eine Grundkonfiguration
erforderlichen Menüpunkte)
∇Die aktuelle AS-i Konfiguration einlesen (Config all)
∇Einstellung der Feldbusverbindung
O Slave Lists (Prüfen der Adressen der angeschlossenen AS-i Slaves)
∇Liste der detektierten AS-i Slaves (LDS)
∇Liste der projektierten AS-i Slaves (LPS)
∇Liste der aktivierten AS-i Slaves (LAS)
∇Liste der AS-i Slaves mit Peripheriefehler (LPF)
O Address Slave (Programmierung der korrekten Adressen in den
angeschlossenen AS-i Slaves)
∇Umadressieren eines am Gateway angeschlos-
senen AS-i Slaves
∇Automatisches Adressieren neuer AS-i Slaves auf
die nächste freie Adresse (Easy Startup)
6
D
D
MENU
ifm electronic
AS-i DP Gateway
D
D
MENU
ifm electronic
AS-i DP Gateway

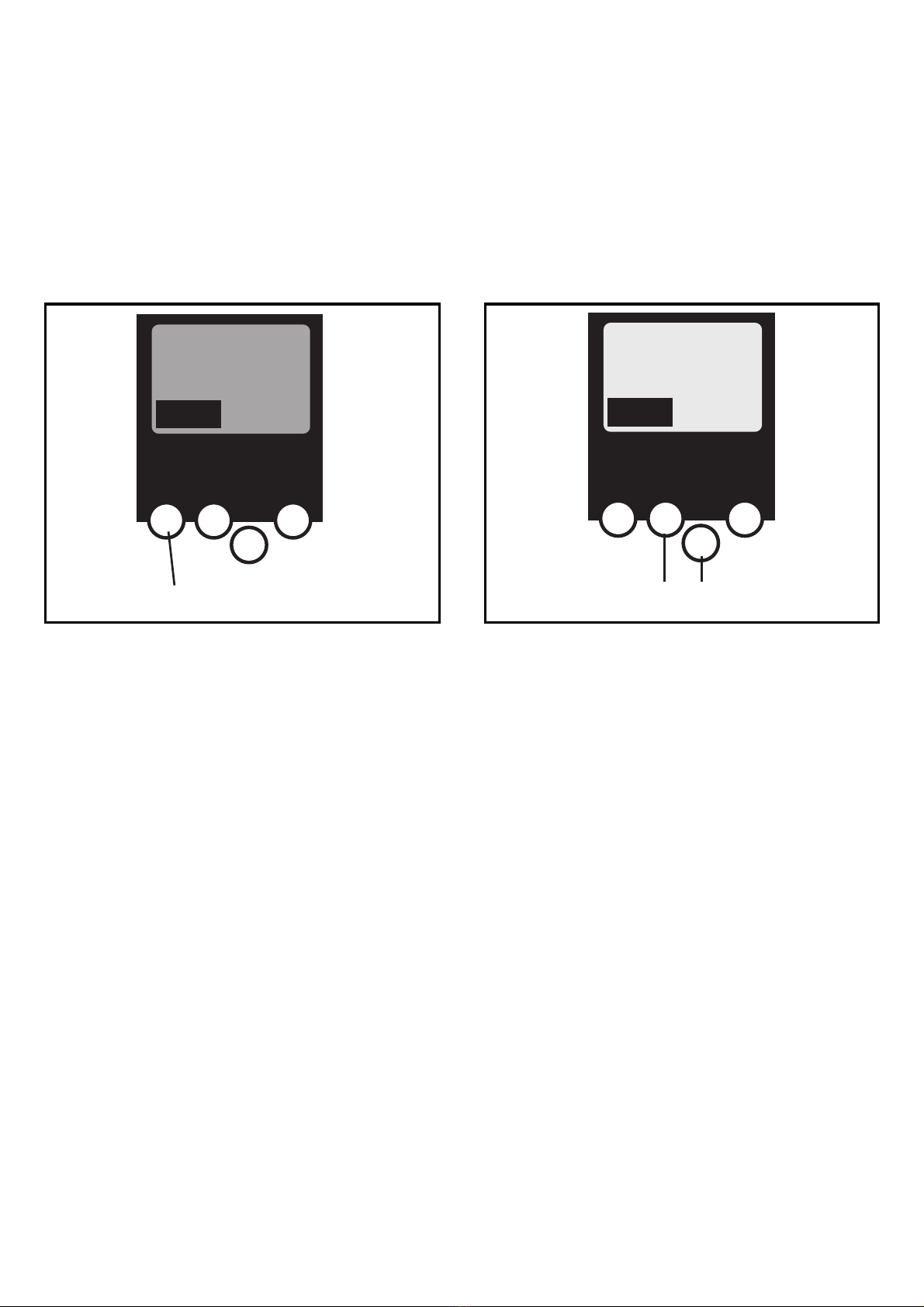

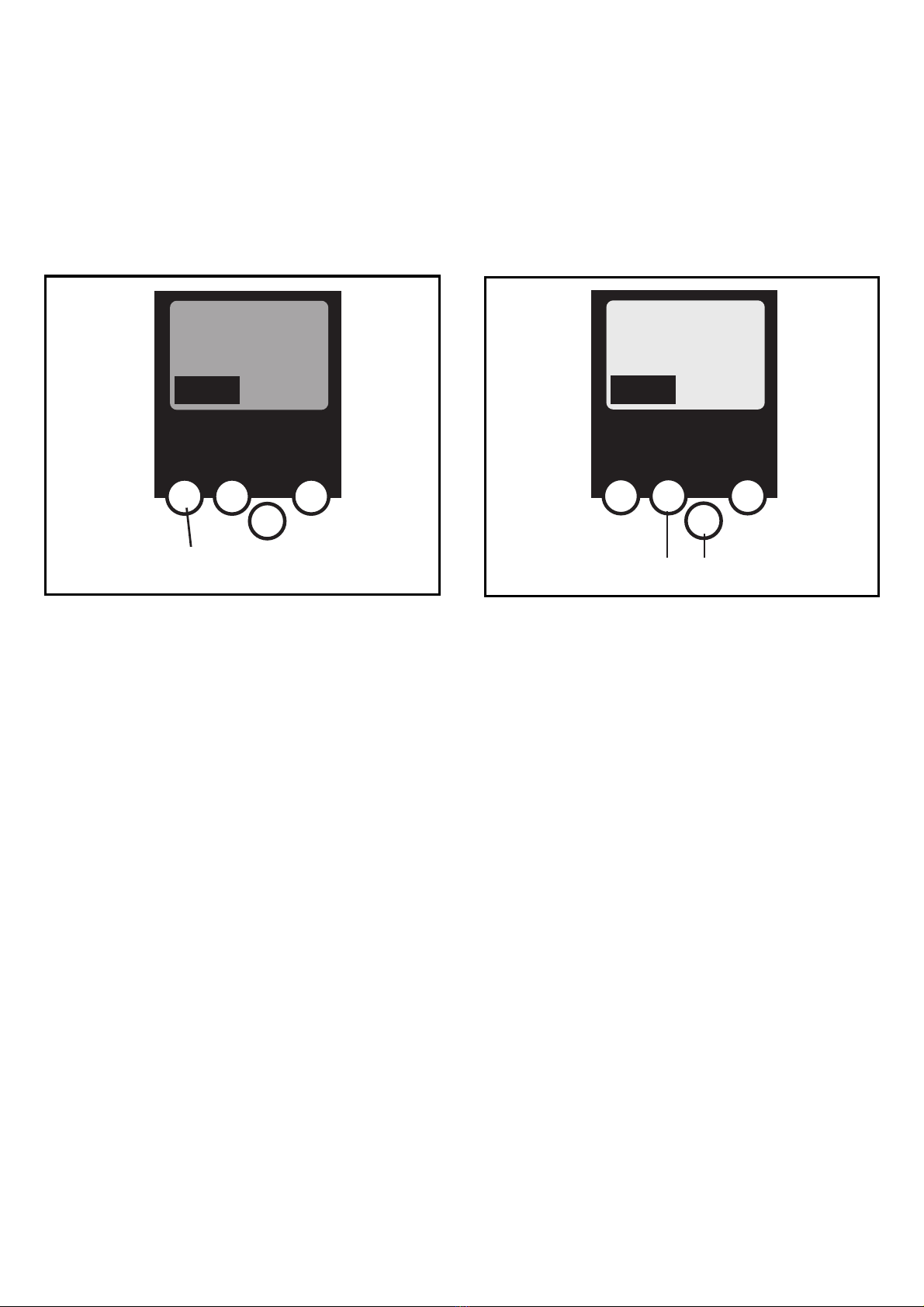

MENU-Taste Navigations-Tasten
Sie erreichen das Hauptmenü,
indem Sie im Startdisplay die
linke Taste „MENU“ drücken.
Sie navigieren innerhalb eines
Menüpunktes, indem Sie die
Tasten Δoder ∇drücken.
Drücken Sie die Tasten gleichzei-
tig, um zwischen deutschem und
englischem Menü zu wechseln.

O Diagnostics (Diagnose des AS-i Netzes sowie der Slave Kom-
munikation)
O Master Setup (AS-i Masterflags)
∇Die aktuelle AS-i Konfiguration einlesen (Config all)
∇Wechsel in den Projektierungsmodus: Konfigura-
tion des AS-i Systems
∇Wechsel in den geschützten Betrieb: Normalbe-
trieb (der Master überwacht die Konfiguration)
∇Deaktivieren der automatischen AS-i Slave-
Adressierung im geschützten Betrieb
∇Deaktivieren des AS-i Resets beim Verlassen des
Projektierungsmodus
∇Anzeige des Config-Errors Zählers des ange-
schlossenen AS-i Systems
∇Reset des Config-Errors Zählers
∇Anzeige der prozentualen Fehlerrate des ange-
schlossenen AS-i Systems
O Slave Info (Detaillierte Informationen über die angeschlossenen
AS-i Slaves)
∇Digitale bzw. analoge Ein-/Ausgänge der ange-
schlossenen AS-i Slaves
∇Aktuelle und projektierte Parameter der ange-
schlossenen AS-i Slaves
∇Aktuelle und projektierte I/O- und ID-Codes der
angeschlossenen AS-i Slaves
∇Telegrammfehler in der Kommunikation zu den
angeschlossenen AS-i Slaves
O Fieldbus Setup(Einstellung der Feldbusschnittstelle)
∇Eingabe der Slave-Adresse des Gateways im
überlagerten Profibus DP
∇Weitere Angaben über den überlagerten Profibus
DP
7

O System Setup (Einstellung des Gateway Gerätes)
∇Eingabe des Passwortes zur Freigabe von Ände-
rungen in der Systemkonfiguration
∇Speichern der aktuellen Konfigurationseinstellung
∇Rücksetzen der Geräts auf die Werkseinstellung
O System Info (Geräte Informationen)
∇Hardware und Firmware Versionsnummern dieses
Gateways
∇Seriennummer dieses Gateways
8

Function and features
• The SmartLink DP integrates one AS-i master in accordance with the
AS-i version 3.0 and a Profibus DP interface
• It controls the exchange of data to the sensor/actuator level
• communicates with the higher control level (in the gateway mode)
Profibus-DP interface
• Baud rate 9600 to 12 MBaud
• Max. distance between gateway and host: depending on the baud
rate
• Electrical separation from the gateway power supply
• Up to 31 gateways connected in parallel
• Pin connection: pin 3: signal B, pin 8: signal A
Installation
Fix the SmartLink DP onto a 35 mm DIN rail which has an electrically
safe ground connection. The protection rating of the unit is IP20,
therefore it should be mounted in a protected location (e.g. control
cabinet).
Ensure a condensation-free environment. Avoid excessive dust,
vibration and shock. The air circulation through the vents must
not be impeded.
Avoid installation in direct vicinity of frequency inverters.
Electrical connection
Disconnect the installation from power. Connect the unit as indi-
cated on the terminals. Never connect the minus potentials to
each other or the minus potentials to the FE connection. Ensure
an interference-free earth connection (low-noise earth) to the
SmartLink DP terminal (FE: functional earthing). The terminal FE
is internally connected to the housing and the Din rail clip.
Ensure that interference currents of other units are not dis-
charged via this connection.
9

Operating and indicating elements
You are informed about the state of the master and the connected
system by means of four diagnostic LEDs on the SmartLink DP.
• LED PWR/COM lights: AS-i voltage present, at least one slave
was detected
• LED PWR/COM flashes: AS-i voltage present, but no slave was
detected correctly
• LED PROJ lights: Projection mode active, the configuration
monitoring is deactivated
• LED PROJ flashes: Projection mode active, switching to the
protected mode not possible as a slave
with the address 0 is connected.
• LED CONF/PF lights: Projected and current configuration do
not match
• LED CONF/PF flashes: Peripheral fault on at least one connected
slave
• LED Profibus DP lights: Bus error Profibus DP
10

11
ASI +
ASI -
FE
PWR/COM
PROJ
CONF/PF
n. c.
BUS FAIL.

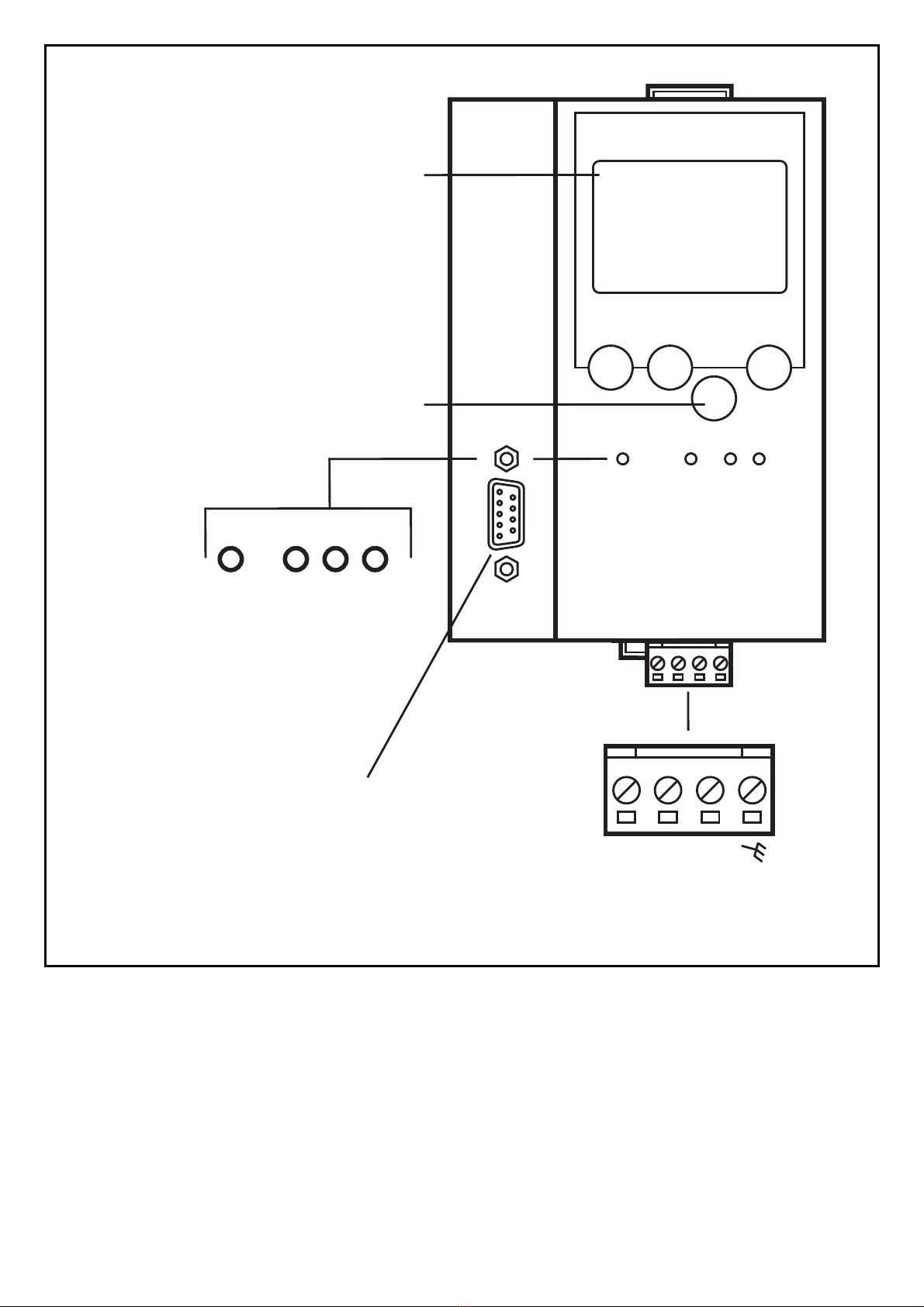

LED indicators and
pin connection
Profibus DP
interface
display
pushbuttons
FE: functional earth

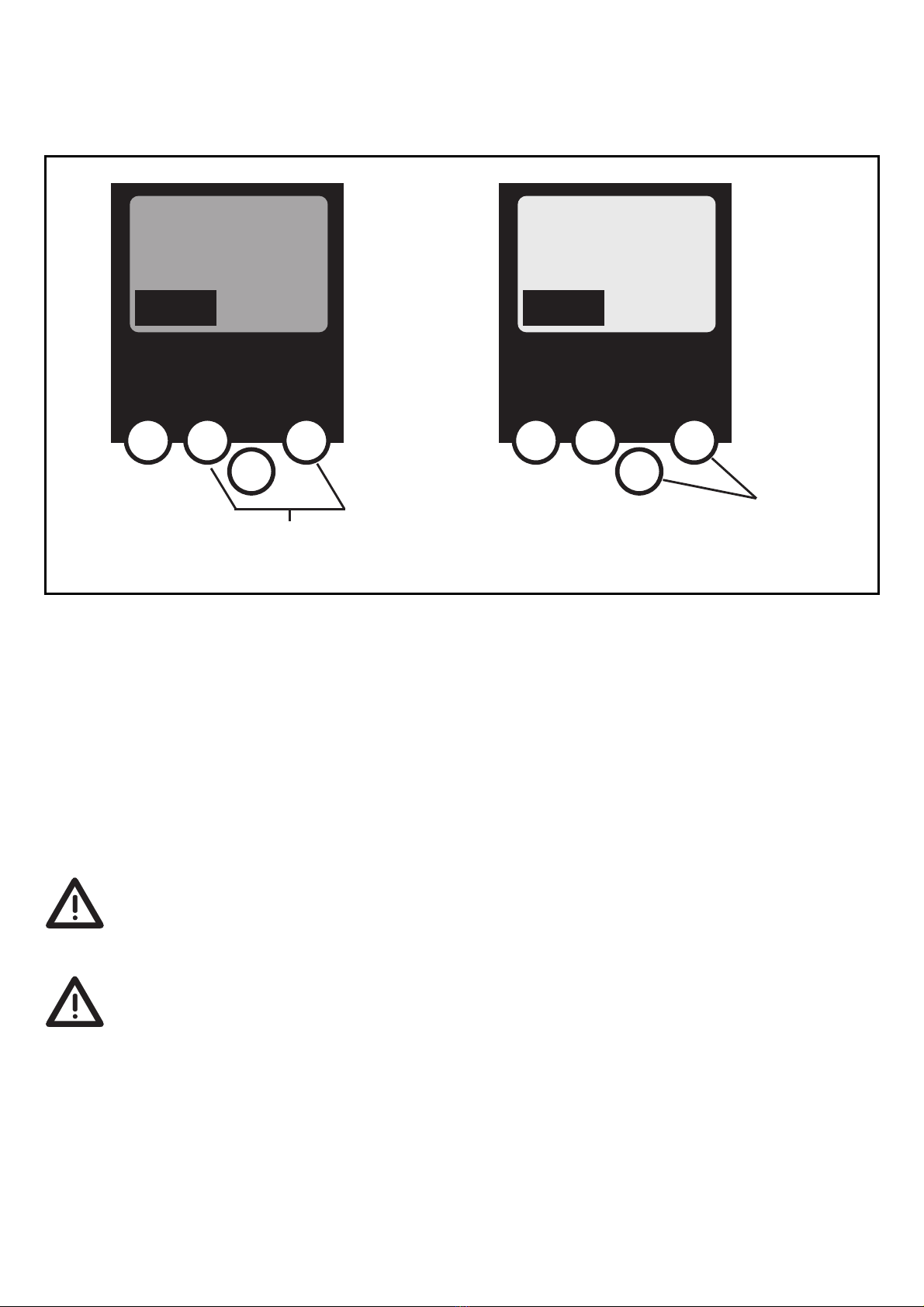

Contrast setting
The contrast can be directly changed by simultaneously pressing the
right button and the Δ-button (too bright) or the ∇−button (too dark).
Operation
To operate an AS-i system a special AS-i power supply is required (e.g.
AC1216). The AS-i power supply supplies the yellow AS-i cable with
energy and implements a data decoupling to the voltage regulator of
the power supply. Standard power supplies would consider the AS-i
data signals as interference signals and suppress them.
Disconnect the power supply before connecting the AS-i DP
gateway.
The AS-i system is operated ungrounded. AS-i + and AS-i - are to
be symmetrical to the ground potential of the installation.
Ensure a low-resistance connection of the symmetry point of the
AS-i power supply (terminal "shield") to the ground of the instal-
lation.
12
D
D
ifm electronic
MENU
AS-i DP Gateway
D
D
ifm electronic
MENU
AS-i DP Gateway
increase contrast decrease contrast

Menu overview
Menu navigation
O Quick setup (Summary of the menu points required for a basic
configuration)
∇ Reading of the current AS-i configuration (config
all)
∇ Setting of the field bus connection
O Slave lists (Checking of the addresses of the connected AS-i
slaves)
∇ List of the detected AS-i slaves (LDS)
∇ List of the projected AS-i slaves (LPS)
∇ List of the activated AS-i slaves (LAS)
∇ List of the AS-i slaves with peripheral fault (LPF)
O Address slave (Programming of the correct addresses in the con-
nected AS-i slaves)
∇ Re-addressing of an AS-i slave connected to the
gateway
∇ Automatic addressing of new AS-i slaves to the
next free address (easy Start-up)
13
D
D
MENU
ifm electronic
AS-i DP Gateway
D
D
MENU
ifm electronic
AS-i DP Gateway

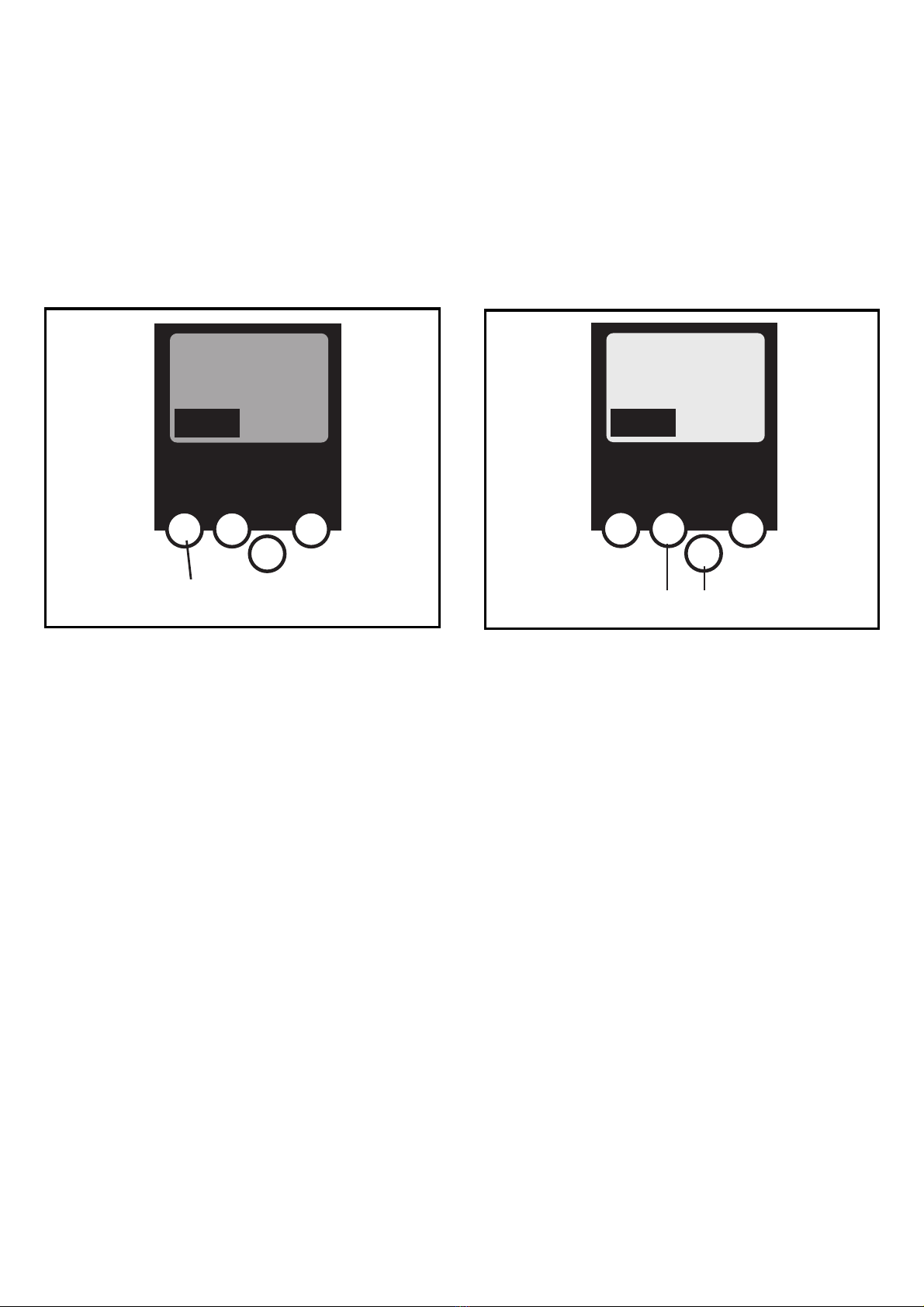

Menu button navigation buttons
Open the main menu by pressing
the left button "MENU" in the
start display.
To navigate within a menu point
press the button Δor ∇.
Press the buttons simultaneously
to switch between the German
and English menu.

O Diagnostics ∇ (Diagnosis of the AS-i network and the slave
communication)
O Master setup (AS-i master flags)
∇ Reading of the current AS-i configuration (config
all)
∇ Changeover to the projection mode: configuration
of the AS-i system
∇ Changeover to the protected mode: standard
mode (the master monitors the configuration)
∇ Deactivation of the automatic AS-i slave addres-
sing in the protected mode
∇ Deactivation of the AS-i reset when exiting the
projection mode
∇ Display of the config error counter of the connected
AS-i system
∇ Reset of the config error counter
∇ Display of the fault rate percentage of the
connected AS-i system
O Slave Info (Detailed information about the connected AS-i slaves)
∇Digital or analogue inputs/outputs of the connec-
ted AS-i slaves
∇Current and projected parameters of the connec
ted AS-i slaves
∇Current and projected I/O and I/D codes of the
connected AS-i slaves
∇Message faults in the communication to the
connected AS-i slaves
O Fieldbus setup(Setting of the fieldbus interface)
∇Input of the slave address of the gateway in the
higher-level Profibus DP
∇Further information about the higher-level Profi-
bus DP
14

O System setup (Setting of the gateway unit)
∇Input of the password to enable changes in the
system configuration
∇Storage of the current configuration setting
∇Reset of the unit to the factory setting
O System info (Device information)
∇Hardware and firmware version numbers of this
gateway
∇Serial number of this gateway
15

Fonctionnement et caractéristiques
• Le SmartLink DP intègre un maître AS-i selon la version AS-i 3.0 et
une interface Profibus DP.
• Il contrôle l'échange de données avec le niveau capteurs/ action-
neurs,
• peut communiquer avec le niveau système de commande supérieur
(mode passerelle).
Interface Profibus-DP
• Débit de transmission 9600 à 12 MBaud
• Distance maximum entre la passerelle et l'hôte: en fonction du débit
de transmission
• Séparation galvanique avec l'alimentation de la passerelle
• Jusqu'à 31 passerelles connectées en parallèle
• Raccordement des broches: broche 3: signal B, broche 8: signal A
Montage
Fixer le SmartLink DP sur un rail profilé 35 mm qui a une connexion
électrique sûre à la terre. La protection de l'appareil est IP20, de ce fait
il doit être monté dans un lieu protégé (par ex. armoire électrique).
S'assurer d'un environnement sans condensation. Eviter les excès
de poussières, les vibrations et les chocs. La circulation d'air à tra-
vers les trous d'évent ne doit pas être gênée. Eviter un montage
à proximité directe des variateurs de fréquence.
Raccordement électrique
Mettre l'installation hors tension. Raccorder l'appareil selon les
indications sur les bornes. Ne jamais raccorder les potentiels
négatifs l'un à l'autre ou les potentiels négatifs à la borne FE.
S'assurer que la borne FE ( Terre Fonctionnelle ) du SmartLink DP
soit raccordée à une terre non parasitée. La borne FE est rac-
cordée en interne avec le boîtier métallique et le dispositif de ser-
rage pour le rail DIN. S'assurer que des courants parasites
d'autres appareils ne soient pas transmis via cette connexion.
16

Eléments de service et d'indication
L'état du maître et du système raccordé est indiqué par quatre LED de
diagnostic sur le Smart Link DP.
• LED PWR/COM allumée: Alimentation AS-i présente, au moins un
esclave a été détecté
• LED PWR/COM clignote: Alimentation AS-i présente, mais aucun
esclave n'a été détecté correctement
• LED PROJ allumée: Mode projet actif, la surveillance de la
configuration est désactivée
• LED PROJ clignote: Mode projet actif, passage dans le mode
protégé impossible car un esclave avec
l'adresse 0 est raccordé
• LED CONF/PF allumée: La configuration présélectionnée et la
configuration actuelle ne sont pas iden-
tiques
• LED CONF/PF clignote: Défaut périphérie sur au moins un esclave
raccordé
• LED Profibus DP allumée: Erreur sur le réseau Profibus DP
17

18
ASI +
ASI -
FE
PWR/COM
PROJ
CONF/PF
n. c.
BUS FAIL.
Voyants LED et
raccordement des bornes
Interface
Profibus-DP
affichage
boutons
FE: terre fonctionnelle

Réglage du contraste
Le contraste peut être modifié directement en appuyant simultané-
ment sur le bouton droit et le bouton Δ(trop clair) ou le bouton ∇(trop
foncé).
Fonctionnement
Pour le fonctionnement d'un système AS-i une alimentation AS-i spé-
cifique est nécessaire (par ex. AC1216). L'alimentation AS-i alimente le
câble AS-i jaune en énergie et réalise un découplage de données par
rapport au régulateur de tension de l'alimentation. Des alimentations
à découpage standard considéreraient les signaux de données AS-i
comme des signaux parasites et les supprimeraient.
Déconnecter l'alimentation avant de raccorder la passerelle AS-i DP.
Les polarités AS-i + et AS-i - ne doivent pas être mises à la masse
de l'installation ou à la terre. Par contre, AS-i + et AS-i - doivent
être symétriques par rapport à la masse de l'installation (tension
AS-i + / masse = +15 V, tension AS-i - / masse = -15 V).
S'assurer que le raccordement du point de symétrie de l'alimen-
tation AS-i (borne "shield") à la masse de l'installation soit de
faible résistance.
19
D
D
ifm electronic
MENU
AS-i DP Gateway
D
D
ifm electronic
MENU
AS-i DP Gateway
augmenter le contraste réduire le contraste

Aperçu du menu
Navigation menu
O Quick setup (configuration rapide)
∇ Mémorisation de la configuration AS-i actuelle
(config all)
∇ Réglage de la connexion au bus de terrain
supérieur
O Slave lists (Vérification des adresses des esclaves AS-i raccordés)
∇ Liste des esclaves AS-i détectés (LDS)
∇ Liste des esclaves AS-i présélectionnés (LPS)
∇ Liste des esclaves AS-i activés (LAS)
∇Liste des esclaves AS-i avec défaut périphérie (LPF)
O Address slave (adressage des esclaves AS-i raccordés)
∇ Adressage d'un esclave AS-i raccordé à la passe-
relle
∇ Adressage automatique de nouveaux esclaves
AS-i à la prochaine adresse disponible (easy startup)
20
D
D
MENU
ifm electronic
AS-i DP Gateway
D
D
MENU
ifm electronic
AS-i DP Gateway
bouton MENU boutons de navigation
Le menu principal est ouvert en
appuyant sur le bouton gauche
"MENU" dans l'écran de départ.
L'appui sur le bouton Δou ∇ per-
met une navigation dans un
point de menu. Appuyez sur les
boutons-poussoirs simultané-
ment pour changer entre le
menu allemand et anglais.
