Indesit IDV 75 User manual
EN
1
English, 1
Contents
Installation, 2-3
Where to install the tumble dryer
Ventilation
Electrical connections
Levelling the tumble dryer
Before you start your dryer
Description of the tumble dryer, 4
Front side
Rear side
Control panel
ow to carry out a drying cycle, 5
Starting a drying programme
Drying settings, 6
Drying times
Drying programmes and options
Laundry, 7
Sorting laundry
Care labels
Special items
Warnings and suggestions, 8
eneral safety
Information on recycling and disposal
Saving energy and respecting the environment
Care and maintenance, 9
Disconnecting the power supply
Cleaning the filter after each cycle
Checking the drum after each cycle
Cleaning the tumble dryer
Troubleshooting, 10
Assistance, 11
Spare parts
EN
IDV 75
IDV 75 S
Instruction manual
TUMBLE DRYER
Nederlands,13
NL
Español,25
ES
Português,37
PT
This symbol reminds you to read this instruction
manual.
Keep this manual at hand for immediate reference
whenever necessary. Always store this manual close to the
tumble dryer and remember to pass it on to any new owners
when selling or transferring the appliance, so they may
familiarise with the warnings and suggestions herein
contained.
Read these instructions carefully: the following pages
contain important information on installation and useful
suggestions for operating the appliance.
Français,49
F
2
EN

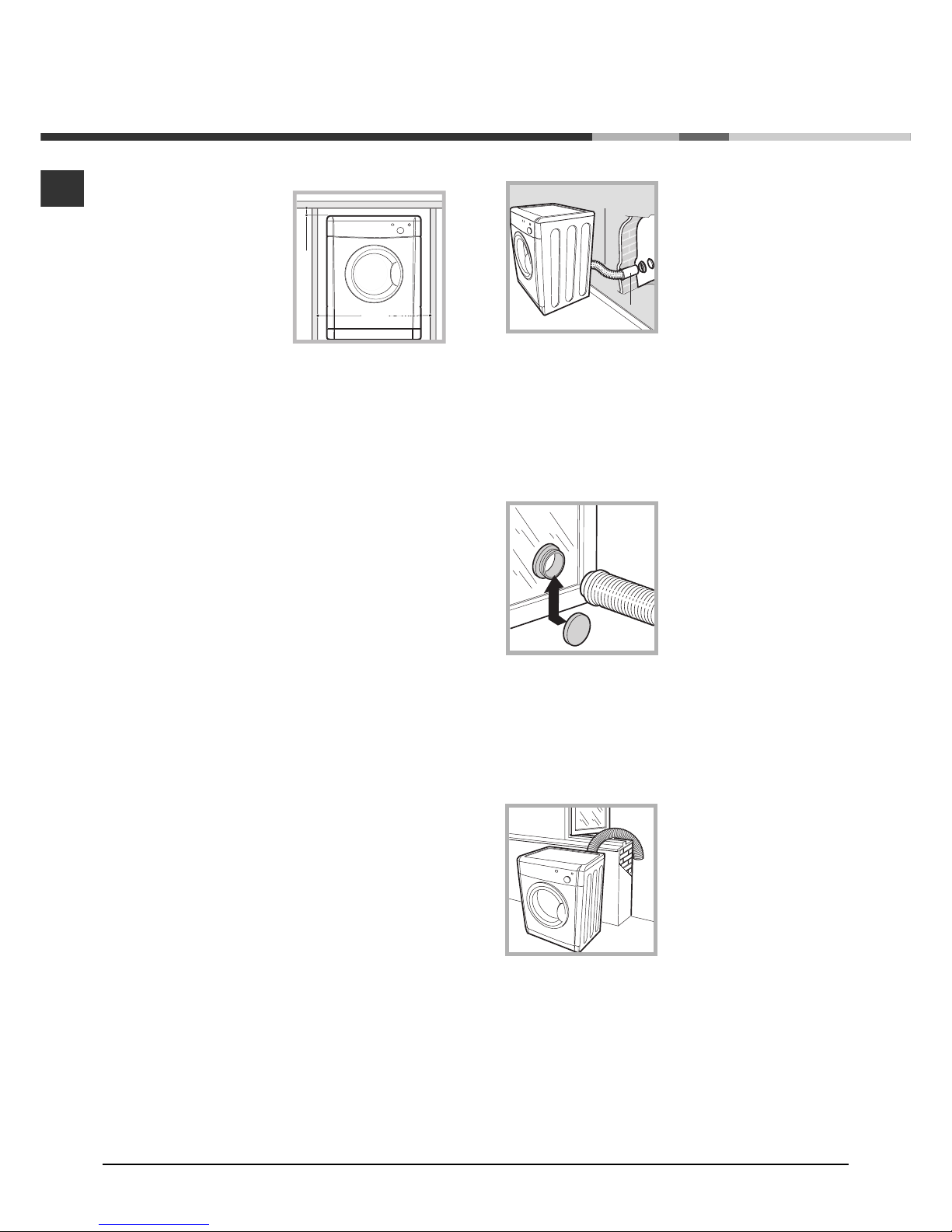

Where to install the tumble dryer
Install the dryer far from gas
ranges, stoves, radiators or
hobs, as flames may damage it.
If the dryer is installed below a
worktop, ensure there are 10
mm between the upper panel of
the dryer and any objects above
it, and 15 mm between the sides
of the machine and the walls or
furniture units adjacent to it. This
ensures adequate air circulation. Make sure the air inlets on
the rear panel are not blocked or obstructed.
•You should also make sure that the room in which the
tumble dryer is installed is not damp, and that it is
adequately ventilated.
• We do not recommend that the dryer is installed in a
cupboard but the dryer must never be installed behind a
lockable door, a sliding door or a door with a hinge on the
opposite side to that of the dryer door.
Ventilation
This appliance gently dries laundry by taking in cold, clean and
relatively dry air, heating it and passing it through the fabric.
To facilitate the drying process, damp air is expelled at the
rear, through a ventilation hose. When the dryer is in use, there
has to be adequate ventilation to avoid a back flow of gases
into the room from appliances burning other fuels, including
open fires.
Mobile ventilation system
When using the tumble dryer with the mobile ventilation
system, a ventilation hose must be connected. The hose
should be securely fastened to the ventilation hole at the rear of
the appliance (see Description of the tumble dryer). We
recommend the hose is connected to an outlet near the tumble
dryer, if possible. If it cannot be installed in a permanent spot,
the tumble dryer will still function perfectly well if the ventilation
hose is passed through a partially-opened window.
Make sure you do not point the ventilation hose towards the
air inlet, which is located on the rear of the appliance.
The ventilation hose should not exceed a maximum length of
2.4 metres; it should also be shaken frequently to remove any
fluff, dust or water deposits inside it. Make sure you do not
crush the hose.
Fixed ventilation system
We recommend the ventilation hose is connected to a
ventilation system for windows or doors, available from the
retailer which originally sold you the appliance or from your
local spare parts stockist.
Installation
Wall ventilation hole
1. Leave an opening in the wall
to the left of the tumble dryer
installation site.
2. Make the hose as short and
straight as possible, in order to
prevent any moisture from
condensing and leaking back
into the appliance.
3. The hole in the wall must
also be straight and pointing
downwards, so that the flow of air coming out is not
impeded.
Areas A and B should be checked frequently, to prevent the
accumulation of fluff or debris, particularly if the tumble dryer
is used very often. The hose adaptor must be fitted
correctly, in order to prevent damp air from coming back
into the room.
Window ventilation hole
The ventilation hole should be
directly behind the dryer in
order to keep the hose as short
as possible.
Make sure you do not push
the tumble dryer too far
backwards, as this could lead
to the ventilation hose being
crushed, bent or even
disconnected.
There should be no cuts, kinks or U-shaped bends in the
hose, as these could impede ventilation or trap
condensation.
Ventilation through an open window
The end of the hose must be
facing downwards, in order to
prevent the hot, damp air from
forming condensation in the
room or the tumble dryer.
Make sure that the tumble dryer is adequately ventilated,
and that the end of the ventilation hose is not pointing
towards the air inlet pipe on the rear of the appliance.
The ventilation hose must always be fitted to ensure
optimum performance.
Make sure that the ventilation hose and the air inlet vents
are not obstructed or blocked.
Do not let the tumble dryer recirculate exhaust air.
Improper use of the tumble dryer may result in fire hazards.
The air emitted by the tumble dryer must not be expelled in
the same duct as used for the fumes produced by different
appliances which burn gas or other fuels.
Do not discharge the exhaust air into an extraction system
or any duct with an extractor fan. This will affect the way the
thermal controls operate and can result in a fire hazard.
1
0
m
m
15 mm
15 mm
15 mm
15 mm
B
A
EN
3
Electrical connections
Before plugging the appliance into the socket, check the
following:
Make sure your hands are dry.
The socket must have an earth connection.
The socket must be able to withstand the machines
maximum power output as indicated on the data plate (see
Description of the tumble dryer).
The power supply voltage must fall within the values
indicated on the data plate (see Description of the tumble
dryer).
The socket must be compatible with the dryers plug.
Should this not be the case, replace the plug or the
socket.
Do not use extension cords.
The dryer must not be installed outdoors, even if the
space is sheltered. It can be very dangerous if exposed
to rain or storms.
Once installed, the dryers electrical wire and plug must
be within reach.
The power cord must not be bent or squashed.
If the plug being replaced is a non-rewirable type, then
the cut-off plug must be disposed of safely. DO NOT
leave it where it can be inserted into a socket and create
a shock hazard.
The power cord should be checked periodically and
replaced by a cord specially prepared for this dryer and
fitted only by authorized technicians (see Service). New or
longer power cords are supplied at an extra charge by
authorized dealers.
The manufacturer denies any responsibility should any
of these rules not be followed.
If in doubt about any of the above consult a
qualified electrician.

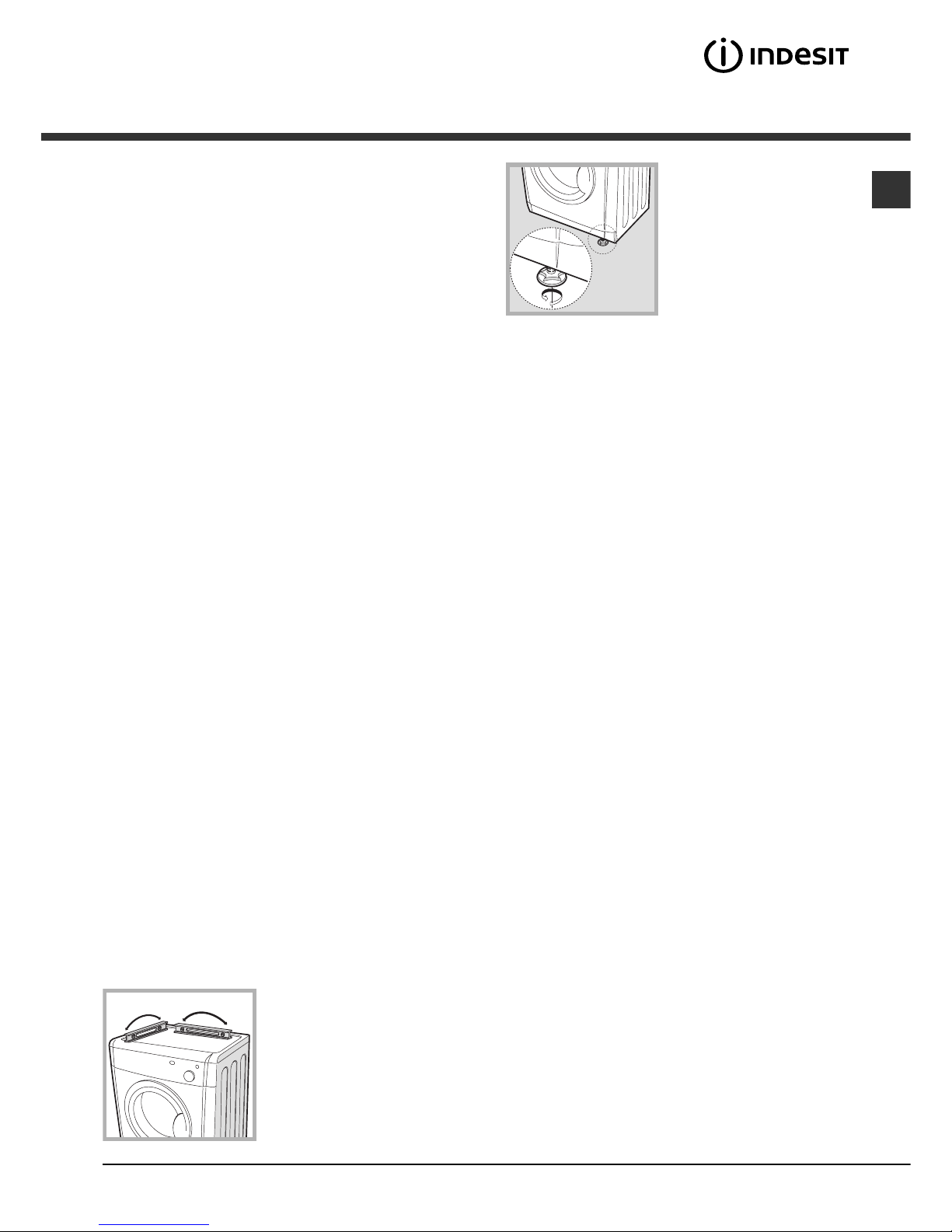

Levelling the tumble dryer
The tumble dryer should be installed level in order to
operate correctly.
After installing the tumble
dryer in its permanent
position, make sure it is
level; check its side-to-side
levelling first, followed by
front-to-back.
If the tumble dryer is not
perfectly level, use a wooden
block to support it while you
adjust the two front feet, up
or down as necessary.
Before you start your dryer
Once the tumble dryer is installed, clean the inside of the
drum before operating it and remove any dirt accumulated
during transportation.
4
EN
Start
button
Filter

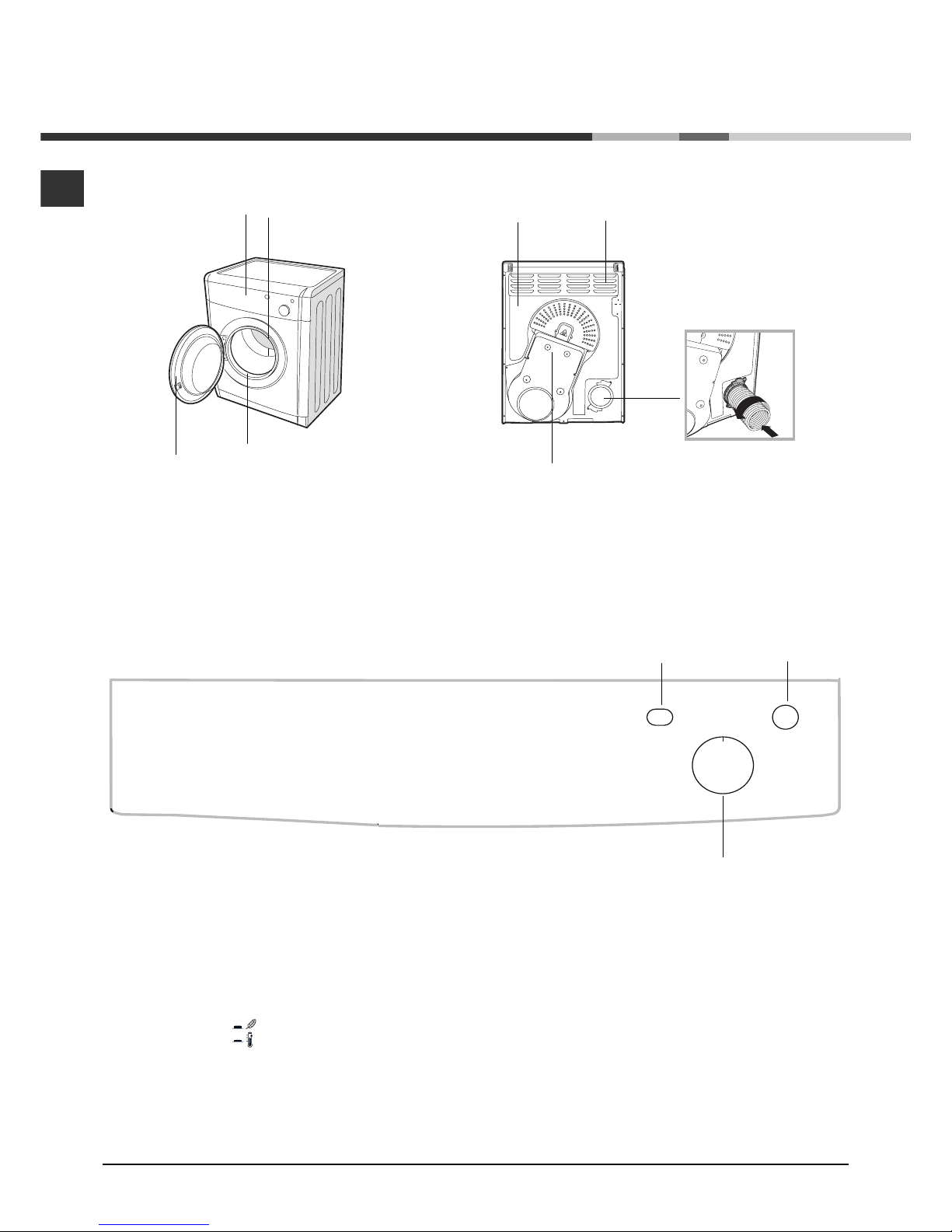

Description of the tumble dryer
Control panel
Drying time
selector knob
High Heat
button
Drying time selector knob
This is used to set the drying time: turn the knob in a clockwise direction until the indicator is set to the desired drying time (see
Drying settings). Do not attempt to turn the knob anticlockwise.
High Heat button
It can be used to customise the selected programme in accordance with your own requirements.
START button
Press the button to begin drying.
ontrol panel
Serial number
and model
number
Rating Plate
Front side Rear side
Drum
aution, high
temperature
Air inlet
onnection for
ventilation hose
EN
5
Starting a drying programme
1. Plug the dryer into the power supply socket.
2. Select a suitable drying programme for the type of laundry (see Laundry).
3. Open the door, ensure that the filter is clean and securely placed.
4. Load the machine, making sure that no piece of laundry gets between the door and the door seal. Close the door.
5. Turn the Drying time selector knob until the indicator is pointing towards the most suitable drying time for the type of fabric in
that load. Use the table to check the relationship between fabric type and load capacity (see Drying settings), and make sure you
are familiar with the instructions provided for each type of fabric (see Laundry). Do not attempt to turn the knob anticlockwise.
6. If necessary, set the temperature using the HI H HEAT button.
7. Press the START button to start the drying cycle.
Laundry can be checked while the drying programme runs and any garments already dry can be removed, while drying continues
for the remaining items. After closing the door, press the START button to resume machine operation.
8. The final COLD DRYIN phase (i.e. the fabrics are cooled) activates during the last few minutes of the drying programme; always
allow this phase to terminate.
9. Open the door, remove the laundry then clean the filter and replace it.
10. Disconnect the dryer from the power supply.
ow to carry out a
drying cycle
6
EN
Drying times
The drying time depends on the size of the load and on the type of fabric it contains (see Table).
The cold drying cycle runs during the final 10 minutes of the programme.
For large loads, select the High Heat option if available.
Drying times are approximate and may vary depending on the following:
Amount of water retained by items after the spin cycle: towels and delicate items retain a lot of water.
Fabrics: items of the same fabric, but with different texture and thickness may have different drying times.
Amount of laundry: single items and small loads will take a short time to dry.
Drying: if items are to be ironed, they can be removed from the dryer while still slightly damp. Items that require complete drying
can be left longer.
Temperature of the room: the lower the temperature of the room, the longer it will take for the dryer to dry clothing.
Bulk: certain bulky items require special care during the drying process. We suggest removing these items and replacing them in
the dryer once they have been shaken out: repeat this procedure several times during the course of the drying cycle.
Do not over-dry items.
All fabrics contain natural dampness which helps to keep them soft and fluffy.
Drying programmes and options
Refresh
A short programme suitable for refreshing fibres and garments through the emission of cool air. It lasts about 10 minutes.
As this is not a drying programme, it is not to be used for garments that are still wet.
igh eat button
The high heat button selects the drying temperature. When the button is out low heat is selected and when it is pushed in high heat
is selected
Drying settings
Load
Fabric 1 kg 2 kg 3 kg 4 kg 5 kg 6 kg 7 kg
Cotton –
high heat
20 - 30
minutes
35 - 45
minutes
45 - 60
minutes
60 - 70
minutes
70 - 80
minutes
80 - 100
minutes
90 - 120
minutes
Synthetics –
high heat
20 - 30
minutes
35 - 45
minutes
45 - 60
minutes
- - - -
Acrylics –
low heat
25 - 40
minutes
40 - 60
minutes
-- - - -
EN
7
Sorting laundry
Check the symbols on the care labels of the various
garments to verify whether the garments can be safely
tumble dried.
Sort laundry according to the type of fabric.
Empty all pockets and check for loose buttons.
Close zips and hooks and fasten belts and strings without
tightening them.
Wring out garments to remove the maximum amount of
water possible.
Do not load the dryer when garments are dripping wet.
Maximum load sizes
Do not overload the drum.
The following values indicate the weight of dry garments:
Natural fibres: maximum 7 kg
Synthetic fibres: maximum 3 kg
Do not overload the dryer as this may result is reduced
drying performance.
Typical weights
Note: 1 kg = 1000 g
When mixing synthetic fibres with cotton garments, the
latter may still be damp at the end of the drying cycle. If this
happens, simply put them through a short drying cycle.
Note: when setting the duration of the drying cycle,
remember that the cold drying phase runs during the last 10
minutes, during which the dryer does not dry the garments.
Care labels
Always check the care labels, especially when placing
garments in the tumble dryer for the first time. Below are the
most commonly used symbols:
May be tumble dried.
Do not tumble dry.
Tumble dry high heat.
Tumble dry low heat.
Items not suitable for tumble drying:
Items containing rubber parts or similar materials, or
plastic film covering (pillows, cushions or PVC sports
jackets), any type of inflammable object or objects
containing inflammable substances (used towels
containing hairspray).
lass fibres (certain types of draperies).
Items which have been previously dry cleaned.
Items marked with the ITLC symbol (Special garments)
, which may be washed using special household
products. Follow instructions carefully.
Large bulky items (duvets, sleeping bags, pillows,
cushions, etc.) that expand when dried and hamper air
circulation inside the tumble dryer.
Special items
Blankets and bedcovers: acrylic items (Acilian, Courtelle,
Orion, Dralon) must be dried with great care at low heat.
Avoid drying for long periods.
reased or pleated garments: read the drying instructions
supplied by the manufacturer.
Starched garments: do not dry together with non-
starched items. Remove the maximum amount of starch
solution possible before placing these items in the dryer. Do
not over-dry: starch turns powdery leaving garments limp
this defeats its purpose.
Laundry
Garments
Blouse
Dress
Jeans
10 Nappie
Shirt
T-shirt
Cotton
Other
Cotton
Other
Cotton
Other
150 g
100 g
500 g
350 g
700 g
1,000 g
300 g
200 g
125 g
Household linen
Duvet cover
(double bed)
Large tablecloth
Small tablecloth
Tea cloth
Bath towel
Hand towel
Cotton
Other
1,500 g
1,000 g
700 g
250 g
100 g
700 g
350 g
Double bed
sheet 500 g
350 g
Single bed sheet
8
EN
This appliance was designed and manufactured in
compliance with current international safety standards. The
following information is provided for safety reasons and
must be read carefully.
General safety
The final part of a tumble dryer cycle occurs without heat
(cooling cycle) to ensure that the laundry is not damaged
due to excessive temperatures.
This tumble dryer must not be used by persons (including
children) with physical, sensory or mental impairments or
with little experience and knowledge of the appliance,
unless they are supervised or have been adequately
instructed on its use by the person responsible for their
safety.
This tumble dryer is designed for domestic and non-
professional use.
Do not touch the appliance while barefoot or with wet
hands or feet.
Unplug the appliance by pulling on the plug, not the cord.
Do not allow children near the appliance while it is in use.
After use, switch the appliance off and unplug it. Keep the
appliance door closed to prevent children using it as a
toy.
Children must be supervised to ensure that they do not
play with the appliance.
The appliance must be correctly installed and receive
adequate ventilation. The air inlet vents on the back of the
dryer must never be obstructed (see Installation).
Never direct the vent hose towards the air inlet vents on
the back of the dryer.
Never use the dryer on carpeting with high pile as this
may prevent air from entering the dryer from the base.
Check whether the dryer is empty before loading it.
The rear part of the dryer may become very hot:
do not touch it while the appliance is in use.
Do not use the dryer unless the filter is properly
positioned (see are and Maintenance).
Do not use liquid fabric softener in the dryer; add it to the
final rinse of the wash cycle.
Do not overload the dryer (see Laundry for the maximum
load sizes).
Do not add items that are dripping wet.
Tumble dry items only if they have been washed with
water and detergent, and have been rinsed and put
through a spin cycle. Drying items that have NOT been
washed with water may cause the risk of fire.
Always read the instructions on the care label carefully
(see Laundry).
Do not tumble dry items that have been treated with
chemical products.
Never tumble dry items that are contaminated with
inflammable substances (cooking oil, acetone, alcohol,
petrol, kerosene, stain removers, turpentine, waxes, wax
removers and hairspray), unless they have been washed
in hot water with an extra amount of detergent.
Do not tumble dry rubber, rubber-backed articles and
garments, cushions with foam rubber padding, latex
foam, rubber, plastic, shower caps, water-resistant
fabrics, nappy pants or liners, polyethylene and paper.
Remove all objects from pockets, particularly lighters
(risk of explosion).
Do not tumble dry large, excessively bulky items.
Do not tumble dry acrylic fibres at high temperatures.
Complete each programme with the relative cold drying
phase.
Do not switch the tumble dryer off if items that are still
warm are inside it.
Clean the filter after each use (see are and maintenance).
Do not allow lint to build up around the tumble dryer.
Never climb on the top of the dryer as this may damage
the appliance.
Always comply with electrical regulations and
requirements (see Installation).
Always purchase original accessories and spare parts
(see Assistance).
WARNIN : Never stop the dryer before the end of the
drying cycle unless all items have been quickly removed and
hung in order to dispel heat.
Information on recycling
and disposal
As part of our continual commitment towards environmental
protection, we reserve the right to use recycled quality
components to reduce costs for our customers and to
minimise materials wastage.
Disposing of the packaging materials: follow local
regulations to allow for recycling of packaging materials.
In order to minimise the risk of injury to children, remove
the door and plug, then cut the power supply cord flush
with the appliance. Dispose of these parts separately to
prevent the appliance from being connected to a power
supply socket.
Disposal of old household appliances
European Directive 2002/96/EC concerning Waste
Electrical and Electronic Equipment (WEEE) states
that household appliances should not be disposed of
with normal household waste. Old appliances should
be collected separately in order to optimise the cost of re-
using and recycling materials comprising the machine, while
preventing potential damage to public health and the
environment. The crossed-out wheeled bin symbol appears
on all products to remind owners of the obligations
regarding separate waste collection.
Owners should contact their local authorities or appliance
dealers for further information concerning the correct
disposal of household appliances.
Saving energy and respecting the
environment
Wring out items before tumble drying them to remove
the maximum amount of water possible (if they are
previously washed in a washing machine, select a spin
cycle). This ensures that energy is saved during tumble
drying.
Always use the tumble dryer at full load to save energy:
single items and small loads may take longer to dry.
Clean the filter at the end of each cycle to reduce energy
consumption costs (see are and maintenance).
Warnings
and suggestions
EN
9
Disconnecting the power supply
Disconnect the dryer when not in use or during cleaning
and maintenance operations.
Cleaning the filter after each cycle
The filter is a fundamental component of the dryer: its
function is to collect lint and fluff that form during drying.
Clean the filter once drying is completed, by rinsing it under
running water or cleaning it with a vacuum cleaner. Should the
filter become clogged, the flow of air inside the dryer will be
seriously hampered: drying times becomes longer and more
energy is consumed. Moreover, the dryer may become
damaged.
The filter is located behind of
the dryer seal (see Picture).
Removing the filter:
1. Pull the filters plastic handle
upwards (see Picture).
2. Clean the fluff off the filter and
replace it correctly. Ensure that
the filter is pushed fully home.
Do not use the dryer unless the filter has been replaced in
its holder.
Checking the drum after each cycle
Rotate the drum manually to remove smaller items
(handkerchiefs) that could have been left inside the dryer.
Cleaning the drum
Avoid using abrasives, steel wool or stainless steel
cleaning agents to clean the drum.
A coloured film may appear on the stainless steel drum
surface: it may be caused by a combination of water and/or
cleaning agents such as wash-softeners. This coloured film
does not affect the dryers performance.
Cleaning the tumble dryer
The external metal and plastic parts and the rubber parts
can be cleaned with the aid of a damp cloth.
Periodically check the vent hose and all other parts of the
venting system and remove any accumulations of fluff and
lint.
Do not use solvents or abrasives.
Have the dryer checked regularly by authorised technical
personnel in order to ensure that the electrical and
mechanical parts work safely (see Assistance).
Care and maintenance
10
EN
Troubleshooting
Possible causes / Solutions:
The plug has not been inserted far enough into the socket to make contact.
There has been a power cut.
The fuse has blown. Try connecting another appliance to the same socket.
If an extension cord is used, try connecting the dryer plug directly into the socket.
The door has not been closed properly.
The programme has not been set correctly (see How to carry out a drying cycle).
The START button has not been pressed (see How to carry out a drying cycle).
The filter has not been cleaned (see are and maintenance).
An incorrect drying time was selected for the type of load (see Laundry).
The items are too wet (see Laundry).
The dryer is overloaded (see Laundry).
The flexible ventilation hose may be blocked (see Installation).
The air inlet may be blocked or obstructed (see Installation).
The fixed ventilation flap, on the protective weatherproof cover, may be obstructed
(see Installation).
This is normal, especially if the dryer has not been used for a long time. If the noise
persists during the entire cycle, contact the Technical Assistance Centre.
If you feel that the dryer is not working properly, consult the following troubleshooting suggestions before contacting the Technical
Assistance Centre (see Assistance).
Problem:
The dryer does not start.
Drying times are too long.
The dryer is noisy during the first
few minutes of operation.
EN
11
Before contacting the Technical Assistance
Centre:
Follow the troubleshooting guide to check whether
problems can be solved personally (see Troubleshooting).
If not, switch the dryer off and contact the Technical
Assistance Centre closest to you.
Provide the following data when contacting the
Technical Assistance Centre:
name, address and postal code
telephone number
type of malfunction
date of purchase
the appliance model (Mod.)
the dryers serial number (S/N)
This information can be found on the data plate located
behind the door.
Spare parts
This dryer is a complex machine. Attempting to repair it
personally or employing an unqualified service agent may
put the safety of people at risk, damage the machine or
invalidate the spare parts guarantee.
Always contact a qualified technician when experiencing
problems with this machine. The spare parts were
designed exclusively for this machine and should not be
used for any other purpose.
This appliance conforms to the following EEC directives:
- 2006/95/EC (Low Voltage Directive)
- 89/336/EEC, 92/31/EEC, 93/68/EEC (Electromagnetic Compatibility Directive).
Assistance
12
EN
NL
13
Nederlands
Inhoudsopgave
Installatie, 14-15
Waar men de wasdroger moet installeren
Ventilatie
Electrische aansluiting
Egalisatie/Nivellering van de droger
Informatie vooraf
Beschrijving van de wasdroger, 16
Voorkant
Achterkant
Bedieningspaneel
Hoe en de achine laat drogen, 17
Start van een droogcyclus
Drooginstellingen, 18
roogtijden
Programma's en droogopties
De Was, 19
Sorteren van de was
Wasetiketten
Bijzondere kledingsstukken
roogtijden
Waarschuwingen en raad, 20
Algemene veiligheid
Informatie voor het hergebruik en ontzorging
Energiebesparing en milieurespect
Zorg en onderhoud, 21
Onderbreking van de electrische voeding
Reiniging van het filter na elke cyclus
Controle van het mandje na elke cyclus
Reiniging van de wasdroger
Proble en en oplossingen, 22
Service, 23
Reserveonderdelen
NL
IDV 75
IDV 75 S
! it symbool herinnert u eraan om deze
gebruikshandleiding te lezen.
! Houd het boekje altijd bij de hand, om het gemakkelijk te
kunnen raadplegen zovaak als nodig is.
Houd het boekje altijd dicht bij de wasdroger; als men het
apparaat verkoopt of weggeeft, moet men zich herinneren
om dit boekje ook erbij te geven, zodat de nieuwe bezitters
kennis kunnen nemen van de waarschuwingen en hints voor
het gebruik van de wasdroger.
! Lees zorgvuldig deze aanwijzingen: op de volgende
paginas vindt men belangrijk informatie over de installatie en
nuttige wenken voor de werking van het toestel.
Gebruiksaanwijzing
WASDROGER
14
NL
Waar en de wasdroger oet
installeren
Vlammen kunnen de
wasdroger beschadigen, zet
deze dus ver af van kookplaten,
kachels, verwarmingen en
dergelijke.Indien het toestel
geïnstalleerd moet worden
onder een bank, is het
noodzakelijk om een ruimte van
10 mm vrij te laten tussen het
bovenste paneel van het
apparaat en andere voorwerpen hierboven, ook moet er 15
mm vrije ruimte zijn tussen de zijkanten van het apparaat en
de wanden of meubels ernaast. Op deze manier is men er
zeker van dat er voldoende luchtcirculatie is. Controleer of
de luchtgaten in de achterwand niet verstopt zijn.
•Zorg er bovendien voor dat de ruimte waarin de droger
geplaatst wordt niet vochtig is en dat er voldoende
luchtverversing is.
Ventilatie
it huishoudelijk apparaat droogt het wasgoed door koude,
schone en relatief droge lucht op te nemen, deze lucht te
verwarmen en door het wasgoed te laten stromen, dat zo
zacht gedroogd wordt. Om het drogen te vergemakkelijken,
wordt de vochtige lucht via een luchtafvoerslang aan de
bovenkant uitgestoten. Het is belangrijk dat de ruimte
waarin de droger wordt gebruikt voldoende geventileerd is,
zodat de hercirculatie van verbrandingsgassen van andere
apparaten voorkomen wordt.
Mobiel ventilatiesystee
Wanneer de droger met het mobiel ventilatiesysteem gebruikt
wordt, moet een luchtafvoerslang aangesloten worden. e
slang moet stevig op de achterste luchtafvoeropening van de
droger vastgemaakt worden (zie paragraaf
Productbeschrijving). Het wordt aanbevolen om de slang
indien mogelijk aan een afvoer in de buurt van de droger te
bevestigen. Wanneer de slang niet op een definitieve manier
kan worden bevestigd, zal de droger toch optimaal presteren
door de luchtafvoerslang door een half geopend raam te laten
lopen.
Let erop om de luchtafvoerslang niet te plaatsen in de
richting van de luchtaanvoerslang die zich aan de andere kant
van de droger bevindt.
e luchtafvoerslang mag niet langer dan 2,4 meter zijn, en
moet vaak geschut worden om mogelijke resten wol, stof of
water te verwijderen. Zorg ervoor om niet op de slang te
trappen.
Vast luchtaanvoer- en afvoersystee
Het wordt aanbevolen om de luchtafvoerslang op één van
de luchtaanvoer- en afvoersystemen voor ramen of deuren
aan te sluiten, die verkrijgbaar zijn bij de detailhandelaar waar
de droger is aangeschaft of bij de dichtstbijzijnde
onderdelenhandel.
1
0
m
m
15 mm
15 mm
15 mm
15 mm
Installatie
Ventilatieopening in de uur
11. Zorg dat er ruimte overblijft
aan de kant van de muur links
van de plek waarop de droger
geïnstalleerd wordt.
2. Zorg ervoor dat de slang zo
kort en recht mogelijk is, zodat
voorkomen wordt dat
condenserend vocht in de
droger terug kan lopen.
3. Identiek moet ook de
opening in de muur recht en afdalend zijn, zodat het
doorstromen van lucht naar buiten niet belemmerd wordt.
Plekken A en B dienen regelmatig gecontroleerd te worden
om te voorkomen dat zich wol- of stofresten vormen, met
name in het geval van veelvuldig gebruik van de droger. Het
aansluitstuk voor de luchtafvoerslang moet goed bevestigd
worden, zodat voorkomen wordt dat vochtige lucht de
ruimte binnenstroomt.
Luchtafvoeropening in het raa
1. Theoretisch gezien moet de
luchtafvoeropening, wanneer de
droger een volle lading heeft,
zich direct achter de ventilator
bevinden.
2. Het is dus belangrijk dat de
slang zo kort mogelijk is.
Let erop om de droger niet te ver naar achteren te duwen:
hierdoor zou de luchtafvoerslang platgedrukt of gevouwen
kunnen worden of zelfs kunnen losraken.
e slang mag geen inkepingen, vernauwingen of "U"
bochten hebben: deze zouden de luchtafvoer kunnen
belemmeren of het condens kunnen laten vastlopen.
Luchtaanvoer en -afvoer door iddel van een open raa
Het uiteinde van de slang moet
naar beneden gericht zijn, zodat
voorkomen wordt dat de
vochtige warme lucht in de
ruimte of in de droger
gecondenseerd wordt.
Zorg ervoor dat de droger luchtafvoer van de droger
voldoende is, en dat het uiteinde van de luchtafvoerslang
niet in de richting van de luchtaanvoer aan de achterkant
gericht is.
Om te zorgen voor een goede werking van de droger,
moet de luchtafvoerslang altijd bevestigd worden.
Controleer of de luchtafvoerslang en de
luchtaanvoerleidingen niet verstopt of dichtgeslibd zijn.
Voorkom dat de droger gebruikte lucht hercirculeert.
Oneigenlijk gebruikt van de droger kan voor brandgevaar
zorgen.
B
A
NL
15
Electrische aansluiting
Voordat men de steker in de electrische contactdoos steekt
moet men het volgende controleren:
at uw handen droog zijn.
e steker is voorzien van een aardaansluiting.
e contactdoos moet het maximale vermogen van de
machine kunnen verdragen, men vindt deze aanwijzing op
het typeplaatje met de technische gegevens (zie Beschrijving
van de wasdroger).
e voedingsspanning moet in het bereik liggen, dat is
aangegeven op het typeplaatje met de technische gegevens
(zie Beschrijving van de wasdroger).
e contactdoos moet geschikt zijn voor het type steker
van de wasdroger. Anders moet men de contactdoos of de
steker vervangen.
! Gebruik geen verlengsnoeren.
! e wasdroger mag niet buiten worden geïnstalleerd, zelfs
als deze afgedekt is. Het kan inderdaad zeer gevaarlijk zijn
om deze huishoudelijke apparaten bloot te stellen aan regen
en onweer.
! Na installatie van de wasdroger moeten de electrische
kabel en de steker onder handbereik blijven.
! e electrische kabel mag niet gevouwen of platgedrukt
worden.
! Als de te vervangen steker aan het snoer gegoten is, moet
men deze op een veilige manier onbruikbaar maken en
ontzorgen. Laat hem dus NIET achter, anders zou iemand
hem in een contactdoos kunnen steken en een electrische
schok veroorzaken.
! e electrische kabel moet regelmatig worden
gecontroleerd en eventueel worden vervangen met een
speciaal voor deze wasdroger geschikte kabel, deze
montage mag alleen door bevoegde technici worden
uitgevoerd (zie Service). e nieuwe of langere electrische
kabels worden door bevoegde dealers geleverde tegen
betaling.
! De fabrikant aanvaardt geen enkele aansprakelijkheid
indien men zich niet aan deze regels houdt.
! In geval van twijfel over het bovenstaande wordt men
verzocht contact op te nemen met een gekwalificeerde
electricien.
Egalisatie/Nivellering van de droger
Ten behoeve van een correcte werking moet de droger op
een plat vlak worden geïnstalleerd.
Nadat de droger op zijn
definitieve plaats is
geïnstalleerd, controleren of hij
waterpas staat: eerst van
zijkant tot zijkant, vervolgens
van achterkant tot voorkant.
Als de droger niet waterpas
staat, een stuk hout gebruiken
om de droger te ondersteunen
terwijl u de twee voorwieltjes
naar boven of beneden afstelt
totdat het apparaat waterpas
staat.
Infor atie vooraf
Heeft men de wasdroger geïnstalleerd, dan moet men hem
eerst schoonmaken (vanwege het transport), de
droogtrommel van binnen reinigen en dan pas in gebruik
nemen.
e door de droger uitgestoten lucht mag niet worden via
hetzelfde kanaal worden afgevoerd dat de door andere
apparaten die gas of andere brandstoffen verbranden
uitgestoten rook afvoeren.
16
NL
Knop
STA T
Beschrijving van
de wasdroger
Bedieningspaneel
Knoppen
Hoge
temperatuur
Droogtijdenknop
Droogtijdenknop
Hiermee kan de droogtijd ingesteld worden: draai de knop met de klok mee totdat de wijzer de gewenste droogtijd aangeeft
(zie Drooginstelling).
Hoge te peratuur
Hiermee kan het gekozen programma op basis van persoonlijke voorkeuren worden ingesteld.
Knop START
ruk op de knop om het drogen te starten.
Bedieningspaneel
Serienummer
en
modelnummer
Werkingsprestaties
Voorkant Achterkant
Trommel
Let op: hoge
temperatuur
Luchtaanvoer
Aansluiting voor de
luchtafvoerslang
Filter
NL
17
Start van een droogcyclus
1. Steek de steker van de wasdroger in de contactdoos van de electrische voeding.
2. Kies op basis van het soort wasgoed een droogprogramma (zie Was).
3. Open het deurtje en controleer dat het filter schoon is en in de goede positie zit.
4. oe de was in de machine en let erop dat er geen kleding tussen het deurtje en de betreffende afdichting blijft zitten. Sluit het
deurtje.
5. raai aan de roogtijdenknop totdat de indicator naar het programma wijst, dat overeenkomt met het type weefsel dat men
wil drogen, controleer dit op de tabel van de programmas (zie Programmas en opties) en de aanwijzingen voor elk type weefsel
(zie Witte was).
Opgelet: indien de positie van de handknop van de programmas veranderd is na de knop START ingedrukt te hebben, zal de
nieuwe positie het gekozen programma NIET wijzigen. Om het programma te wijzigen drukt men op de knop START om het
programma in pauze te zetten. e controlelamp zal met een oranje kleure knipperen. Kies nu het nieuwe programma en de
betreffende opties.
ruk op de knop START om het nieuwe programma te starten.
6. Indien nodig de temperatuur instellen met de toets Hoge Temperatuur instellen
7. Om te starten drukt men op de knop START.
Tijdens het droogprogramma kan men de was controleren en de reeds droge kleren eruit halen terwijl men de rest verder laat
drogen. Na het weer sluiten van het deurtje, moet men op START drukken om de machine weer in bedrijf te brengen.
8. Tijdens de laatste minuten van de droogprogrammas zal de laatste fase (KOU E ROGING) worden opgestart, om de was af
te koelen; men moet de machine deze fase altijd laten afmaken.
9. Open het deurtje, haal de was eruit, reinig het filter en steek deze weer erin.
10. Haal de wasdroger van het electrische net af.
Hoe en de achine laat
drogen
18
NL
Droogtijden
e te kiezen droogtijd hangt af van de lading en van het soort te drogen wasgoed (zie tabel).
e laatste 10 minuten van het programma zijn voor de koude cyclus.
Voor grote ladingen moet men de optie Hoge Temperatuur kiezen, indien beschikbaar.
e tijden zijn bij benadering aangegeven en kunnen varieren afhankelijk van:
Hoeveelheid water in de was na de centrifuge: handdoeken en delicate was bevat nog veel water.
Weefsels: kledingsstukken met hetzelfde weefsel maar met andere weefpatronen en dikte kan een andere droogtijd hebben.
Hoeveelheid was: afzonderlijke kledingsstukken en kleine ladingen kunnen meer droogtijd nodig hebben.
roogte: als de kledingsstukken nog gestreken moeten worden kunnen ze eerder uit de machine worden gehaald, als ze nog wat
vochtig zijn. e kledingsstukken die helemaal droog moeten zijn kunnen daarentegen langer in de machine blijven.
Temperatuur van de kamer: hoe lager de temperatuur van de kamer is waarin de wasdroger staat, hoe langer men op droge
kleding moet wachten.
Volume: enkele omvangrijke kledingsstukken hebben veel aandacht nodig bij het droogproces. We raden aan om deze uit de
machine te halen, te schudden en opnieuw in de droger te stoppen: doe dit herhaaldelijk tijdens de droogcyclus.
! roog de kledingsstukken niet te veel.
Alle weefsels hebben een natuurlijke vochtigheid, die ervoor dient om de zachtheid en de luchtigheid ervan te handhaven.
Progra a's en droogopties
Verfrissing
Kort programma, geschikt voor het verfrissen van weefsels en kledingstukken met verse lucht. Het duurt ongeveer 20 minuten.
! it is geen droogprogramma en moet dus niet worden gebruikt met natte kleren.
Hoge temperatuur
Wanneer u een droogtijd heeft ingesteld, drukt op deze knop om een hoge temperatuur te kiezen. e normale instelling voor een
roging met tijdsfunctie is de lage temperatuur.
Lading
Weefsels 1 kg 2 kg 3 kg 4 kg 5 kg 6 kg 7 kg
Katoen –
Hoge
temperatuur
20 - 30
minuten
35 - 45
minuten
45 - 60
minuten
60 - 70
minuten
70 - 80
minuten
80 - 100
minuten
90 - 120
minuten
Syntetisch –
Hoge
temperatuur
20 - 30
minuten
35 - 45
minuten
45 - 60
minuten
- - - -
Acryl –
Lage
temperatuur
25 - 40
minuten
40 - 60
minuten
- - - - -
Drooginstellingen
NL
19
Sorteren van de was
Controleer de symbolen op de etiketten van alle
kledingstukken om te zien of ze met de trommel
gedroogd mogen worden.
Sorteer de was afhankelijk van het type weefsel.
Haal alles uit de zakken en controleer de knopen.
Sluit ritsen en haakjes, en maak riemen en lussen vast
zonder ze aan te trekken.
Wring de kledingstukken uit om zoveel mogelijk water eruit
te verwijderen.
! Vul de droger niet met drijfnatte kledingstukken.
Maximale afmetingen van de lading
Laadt de droogtrommel niet meer dan is toegestaan.
e volgende waarden hebben betrekking op het gewicht
van de droge kledingstukken:
Natuurlijke weefsels: maximaal 7 kg
Syntetische weefsels: maximaal 3 kg
! Om een daling van de prestaties te vermijden moet men
niet teveel in de wasdroger stoppen.
Typische lading
Opmerking: 1 kg = 1000 g
Indien men kledingstukken met syntetische weefsel mengt
met katoenen kleding, dan is deze laatste mogelijk nog
vochtig aan het einde van de droogcyclus. In dit geval hoeft
men alleen nog een korte extra droogcyclus uit te voeren.
Opmerking: terwijl men de droogtijd instelt moet men
bedenken dat de laatste 10 minuten van de programmas
alleen met koude lucht gewerkt wordt, waarbij er niet veel
water uit de kledingstukken verdwijnt.
Wasetiketten
Controleer de wasetiketten, vooral als de kledingstukken
voor het eerst in de wasdroger worden gedaan. Hieronder
worden de meest voorkomende symbolen gegeven:
Mag in de wasdroger.
Kan niet in de wasdroger worden gedroogd
rogen bij hoge temperatuur.
rogen bij lage temperatuur.
Kledingstukken niet geschikt voor drogen in trommel:
Kledingstukken met delen van rubber of dergelijke
materialen, of afwerkingen in plastic (kussens of windjacks
van PVC) en enig ander type ontvlambare voorwerpen, of
voorwerpen met ontvlambare bestanddelen (handdoeken
met haarlak erin).
Glasvezels (enkele typen gordijnen).
Kledingstukken die van te voren chemisch zijn gereinigd.
Kledingstukken met de code ITLC (Bijzondere
kledingsstukken) , die gereinigd kunnen worden met
speciale huishoudelijke producten voor de schoonmaak.
Volg zorgvuldig de aanwijzingen.
Was met grote afmetingen (dekbedden, slaapzakken,
kussens, enz), die tijdens het drogen meer ruimte innemen
en daardoor de circulatie van lucht in de wasdroger
verhinderen.
Bijzondere kledingsstukken
Dekens en beddespreien: acryl (Acilian, Courtelle, Orion,
ralon) moet bijzonder zorgvuldig en bij lage temperatuur
worden gedroogd. Stel geen lange droogtijden in.
Kledingsstukken met vouwen: lees de droogaanwijzingen
die door de fabrikant worden gegeven.
Kledingsstukken met stijfsel: niet samen met
kledingsstukken zonder stijfsel drogen. Verwijder het
grootste gedeelte van de stijfseloplossing, voordat men de
kledingsstukken in de wasdroger doet. roog niet te lang:
het stijfsel wordt poeder en de kledingsstukken worden dus
weer flexibel.
De was
Kledingsstukken
Hemd
Jas
Jeans
10 luiers
Hemd
T-shirt
Katoen
Overig
Katoen
Overig
Katoen
Overig
150 g
100 g
500 g
350 g
700 g
1.000 g
300 g
200 g
125 g
Witte huishoudelijke was
Tweepersoons
dekbed
Groot tafelkleed
Klein tafelkleed
Theedoekje
Badhandoek
Handdoek
Katoen
Overig
1.500 g
1.000 g
700 g
250 g
100 g
700 g
350 g
Tweepersoons
laken 500 g
350 g
Eenpersoons
laken
20
NL
! it apparaat werd ontworpen en gerealiseerd volgens de
internationale normen voor de veiligheid. eze
waarschuwingen worden gegeven voor uw veiligheid en
moeten dus zorgvuldig worden opgevolgd.
Alge ene veiligheid
Het laatste deel van een droogcyclus wordt uitgevoerd
zonder warmte (afkoelcyclus), om te zorgen dat de lading
op een temperatuur blijft waarop ze niet beschadigd
wordt.
eze wasdroger mag niet worden gebruikt door personen
(inbegrepen kinderen) met beperkte physieke, gevoels- of
mentale capaciteit, of zonder ervaring of kennis, behalve
als ze onder toezicht staan of aanwijzingen ontvangen
over het gebruik van het toestel van personen, die
verantwoordelijk zijn voor hun veiligheid.
eze wasdroger werd ontworpen voor huishoudelijk, niet
professioneel gebruik.
Raak het toestel niet aan als men op blote voeten loopt,
of als handen of voeten nat zijn.
Haal het toestel van het net af door aan de steker te
trekken, niet aan het snoer.
Laat kinderen niet in de buurt komen als het toestel
werkt. Na het gebruik moet men de wasdroger uitzetten
en van het voedingsnet afschakelen. Houd het deurtje
gesloten om te voorkomen dat kinderen met de
wasdroger kunnen spelen.
Kinderen moeten in de gaten worden gehouden om te
controleren dat ze niet met de wasdroger spelen.
Het toestel moet op de juiste manier worden
geïnstalleerd en voldoende ventilatie hebben.
Gebruik nooit de wasdroger op hoogpolig tapijt, als de
haren tot aan de luchtingang onderaan de wasdroger
kunnen komen.
Controleer dat er niets meer in de wasdroger zit voordat
men er nieuwe wasgoed in stopt.
e achterkant van de wasdroger kan erg warm
worden:
raak hem hier dus nooi aan als de machine werkt.
Gebruik de wasdroger niet als het filter, niet op de juiste
manier op hun plaats zitten (zie Onderho d).
Gebruik geen vloeibare wasverzachter in de wasdroger,
maar doe dit in de wasmachine, tijdens de laatste
spoelbeurt.
oe niet te veel in de wasdroger (zie Was voor de
maximale afmetingen van de lading).
oe er geen drijfnatte kleding in.
oe alleen kleding in de wasdroger, die gewassen is met
water en zeep, gespoeld en daarna gecentrifugeerd. Het
drogen van kleding die NIET met water is gewassen kan
leiden tot brandgevaar.
Volg altijd zorgvuldig de aanwijzingen op de wasetiketten
van de kleding (zie Was).
oe er geen kleding in, die behandeld is met chemische
producten.
roog nooit kleding met ontvlambare stoffen erin
(keukenolie, aceton, alcohol, petroleum, kerosine,
vlekkenmiddelen, trementine, wassoorten, wasoplossers
en haarlak), behalve als ze gewassen zijn met warm water
en een extra hoeveelheid wasmiddel.
roog geen rubber, voorwerpen of kleding met rubber
lagen, kussens met kapok, schuim, rubber, plastic,
douchekapjes, waterbestendige weefsels, onderbroeken
voor om de luiers heen, polyethyleen en papier.
Verwijder alles uit de zakken van de kleding, vooral
aanstekers (deze kunnen ontploffen).
oe er geen zeer grote en omvangrijke was in.
roog acryl niet bij hoge temperatuur.
Laat elke programma met de betreffende koude fase
eindigen.
Zet de wasdroger niet uit wanneer er nog warme kleding
in zit.
Reinig het filter na elke gebruik (zie Onderho d).
Voorkom dat het stof zich teveel rondom de wasdroger
verzamelt.
Ga niet op het bovenpaneel van de wasdroger staan,
anders kan deze beschadigd worden.
Volg altijd de normen op en let op de electrische
eigenschappen (zie Installatie).
Schaf altijd originele reserveonderdelen en toebehoren
aan (zie Service).
! OPGELET: stop nooit de wasdroger voordat de
droogcyclus is afgelopen, behalve als alle kleding snel eruit
wordt gehaald en wordt opgehangen zodat deze kan
afkoelen.
Infor atie voor hergebruik en
ontzorging
In ons voortdurend streven naar een beter milieu behouden we
ons het recht voor om gebruikte componenten van goede
kwaliteit opnieuw te gebruiken, zodat de kosten voor de Client
en de verspilling van grondstoffen beperkt kunnen worden.
Ontzorging van verpakkingsmaterialen: volg de
plaatselijke normen en probeer de verpakkingsmaterialen
te recyclen.
Om het risico van ongelukken met kinderen te verlagen,
moet men het deurtje en de steker verwijderen en dan het
voedingssnoer zo dicht mogelijk bij het toestel eraf
knippen. Houd deze onderdelen apart, zodat men kan
garanderen dat het toestel niet kan worden aangesloten
op de spanning.
Ontzorging van oude huishoudelijk apparaten
e Europese Richtlijn 2002/96/CE voor de afval van
electrische en electronische apparaten (RAEE),
schrijft voor dat huishoudelijk apparaten niet samen
met normaal vast huishoudelijk afval mag worden
afgevoerd. e afgedankte apparatuur moet afzonderlijk
worden verzameld om de hoeveelheid hergebruikte
materialen te verhogen en potentiele schade aan gezondheid
en milieu te voorkomen. Het symbool met de
doorgestreepte vuilnismand op alle producten moet aan de
plicht tot gescheiden afvalbehandeling herinneren.
Voor meer informatie betreffende de juiste afvalbehandeling
van huishoudelijke apparatuur kan men zich wenden tot de
overheden of de dealers van deze apparatuur.
Energiebesparing en ilieurespect
Voordat men de kleding droogt moet men ze wringen om
zoveel mogelijk water te verwijderen (als de was uit een
wasmachine komt moet men de centrifuge daarvan
gebruiken). Op deze manier bespaart men droogenergie.
Een volle droogtrommel bespaart energie: afzonderlijke
kledingsstukken en kleine ladingen hebben meer droogtijd
nodig.
Reinig het filter na elke cyclus, hiermee bespaart men
energie (zie Onderho d).
Waarschuwingen
en raad
Other manuals for IDV 75
7
Table of contents
Languages:
Other Indesit Other manuals
