Indiana Line Arbour 5.10 User manual

Gentile cliente,
Desideriamo ringraziarLa e congratularci con Lei per avere scelto
un sistema di diffusori INDIANA LINE della serie ARBOUR.
Questo che si appresta ad utilizzare è frutto della pluriennale
esperienza maturata nella progettazione di diffusori di piccole
e medie dimensioni, con l’applicazione delle tecnologie compu-
terizzate per la simulazione dei parametri e dei carichi acusti-
ci ottimali per altoparlanti, nonché nell’impiego di materiali
compositi specifici per membrane di altoparlanti.
I componenti utilizzati, realizzati su specifico progetto alla pari
dei crossover, conferiscono ai diffusori caratteristiche tali da
soddisfare le esigenze di precisione timbrica, dinamica e tenu-
ta in potenza richieste dalle sorgenti audio digitali.
L’impiego di componenti schermati consente inoltre il loro fa-
cile inserimento in sistemi HOME THEATER di elevato livello
qualitativo.
Le eccezionali prestazioni, che nulla hanno ad invidiare a quelle
di sistemi di maggiori dimensioni e prezzo, rendono i diffusori
INDIANA LINE serie ARBOUR adatti alla riproduzione di ogni
genere musicale
Abbinati ad un amplificatore di buona qualità Le permetteranno
una superba riproduzione stereo della musica preferita con asso-
luta fedeltà timbrica ed altresì di ricreare nel suo ambiente di
ascolto le coinvolgenti emozioni della colonna sonora di un film.
Dear customer,
We thank you very much, and congratulate you on your choice
of an INDIANA LINE speaker system of the ARBOUR series.
This one you are about to use is the result of the many-year
experience in the engineering of small and medium size cabinet
speakers applying CAD technologies for the simulation of the
optimal parameters and acoustic loadings for speakers, as well
as of the knowledge acquired in the field of composite materials
for speaker diaphragms.
The components in use, made according to specific accurate
design as it occurred for the crossover networks, allows the
speakers to have such characteristics as to fully meet musical-
quality precision, dynamic range and power handling features
required by the audio-digital sources.
Thanks to the use of shielded drivers these speakers can be used
as components of high-quality HOME THEATER systems.
The exceptional performances, that are in no way inferior to
those of systems having much higher size and higher cost, make
the INDIANA LINE speakers of the ARBOUR series fit for use
in the reproduction of all kinds of music.
Connected to a high quality amplifier they will allow you to
enjoy a superb HI FI stereo sound reproduction of the music
you prefer, as well as to recreate in your listening room the
enrapturing emotions of a movie sound track.
ESECUZIONE
La serie ARBOUR di diffusori INDIANA LINE è composta da quat-
tro modelli innovativi con cabinet in pregiato noce americano dalla
calda tonalità, facilmente inseribili in ogni ambiente ed in ogni ar-
redamento.
Tutti i modelli della serie adottano woofer da 135 mm. con membra-
na realizzata mediante presso-iniezione di polipropilene e mica, so-
spensione in gomma e doppio anello di ferrite per minimizzare il
flusso disperso.
I tweeter al neodimio hanno il dome in seta morbida con profilo ap-
positamente realizzato per aumentare l’angolo di dispersione del
suono e di conseguenza esaltare la spazialità dell’immagine sonora.
Arbour 5.10
Diffusore a tre vie da pavimento dotato di tre woofer a radia-
zione diretta, in connessione serie/parallelo con frequenze di
taglio differenti. L’originale posizionamento di un woofer nella
parte superiore inclinata contribuisce all’innalzamento dell’im-
magine sonora, rendendo il diffusore particolarmente adatto
anche ad ambienti molto ampi.
L’accordo atipico (BASS-REFLEX / TRANSMISSION LINE) è
realizzato mediante un labirinto interno e un condotto di ac-
cordo che sfocia nella base del diffusore: in tal modo si può
fruire del rinforzo alle frequenze più basse, causato dalla ri-
flessione del pavimento, per incrementare l’estensione della
risposta in frequenza.
Arbour 5.20
Diffusore a tre vie da pavimento dotato di due woofer a radiazio-
ne diretta, in connessione parallelo con frequenze di taglio diffe-
renti. Il sistema si avvale di un particolare tipo di accordo deno-
minato DOPPIO CARICO REFLEX ASIMMETRICO IN SERIE.
Il diffusore è, infatti, costituito da due camere di diverso volu-
me, VHe VL, comunicanti tra loro, ciascuna accordata ad una
propria frequenza, FHe FL, ricavata da calcoli di progetto.
La seconda camera si comporta come una linea di trasmissio-
ne con condotto di accordo che sfocia nella base del diffusore,
consentendo in tal modo di fruire anche del rinforzo alle fre-
quenze più basse causato dalla riflessione del pavimento.
CONSTRUCTION
The ARBOUR series of INDIANA LINE speakers consists of
four innovative models with the cabinets, in warm-tone valuable
AMERICAN WALNUT, that can be easily located in any room
and matched with any piece of furniture.
All the models make use of woofers, 135 mm. in diameter, made
up with pressure-injection molded Polypropylene + Mica diaphragm
with rubber surround, and equipped with bucking magnet to
minimize the flux leakage.
The neodymium tweeters have a silk soft dome properly designed
to improve the sound scattering angle, hence enhancing the space
image of the sound front.
Arbour 5.10
Three-way floor standing speaker equipped with three
direct radiation woofers, series/parallel connected with
different cut-off frequencies. The original positioning of
a mid-woofer in the upper slanting side, enhances the
height of the sound image, making the speaker specially
fit for very wide rooms too.
The atypical tuning system (bass-reflex/transmission line)
is obtained by means an inner labyrinth and a tuning port
flowing into the cabinet bottom side. In this way the rein-
forcement of the lowest frequencies that is due to the floor
reflection can be advantageously used to increase the low
frequency bandwidth.
Arbour 5.20
Three-way floor-standing speaker equipped with two direct
radiation woofers, parallel connected with different cut-off
frequencies. The system features a special acoustic loading
called DUAL ASYMMETRICAL SERIES REFLEX LOAD. To
this purpose the cabinet includes two communicating rooms
of different volume, VHand VL, each one being tuned to a proper
frequency, FHand FL, obtained by design calculation.
The second room acts as a transmission line with tuning port
flowing into the cabinet bottom side, allowing in this way to
take advantage of the sound reinforcement at the low frequen-
cies that is due to the floor reflection.
MANUALE D’USO - OWNER’S MANUAL
DIFFUSORI ACUSTICI SERIE “ARBOUR”
“ARBOUR” SERIES CABINET SPEAKERS

Quest’innovativo tipo di accordo offre un’eccezionale estensio-
ne della risposta alle basse frequenze e nello stesso tempo, aven-
do la prerogativa di produrre una minore escursione degli equi-
paggi mobili in virtù delle due differenti frequenze di accordo,
assicura uno smorzamento ed una tenuta in potenza nettamen-
te superiori al normale carico reflex.
Arbour 5.30
Diffusore “bookshelf” a tre vie di dimensioni
contenute, in configurazione bass-reflex, do-
tato di due woofer in connessione parallelo,
con frequenze di taglio differenti. Un woofer è

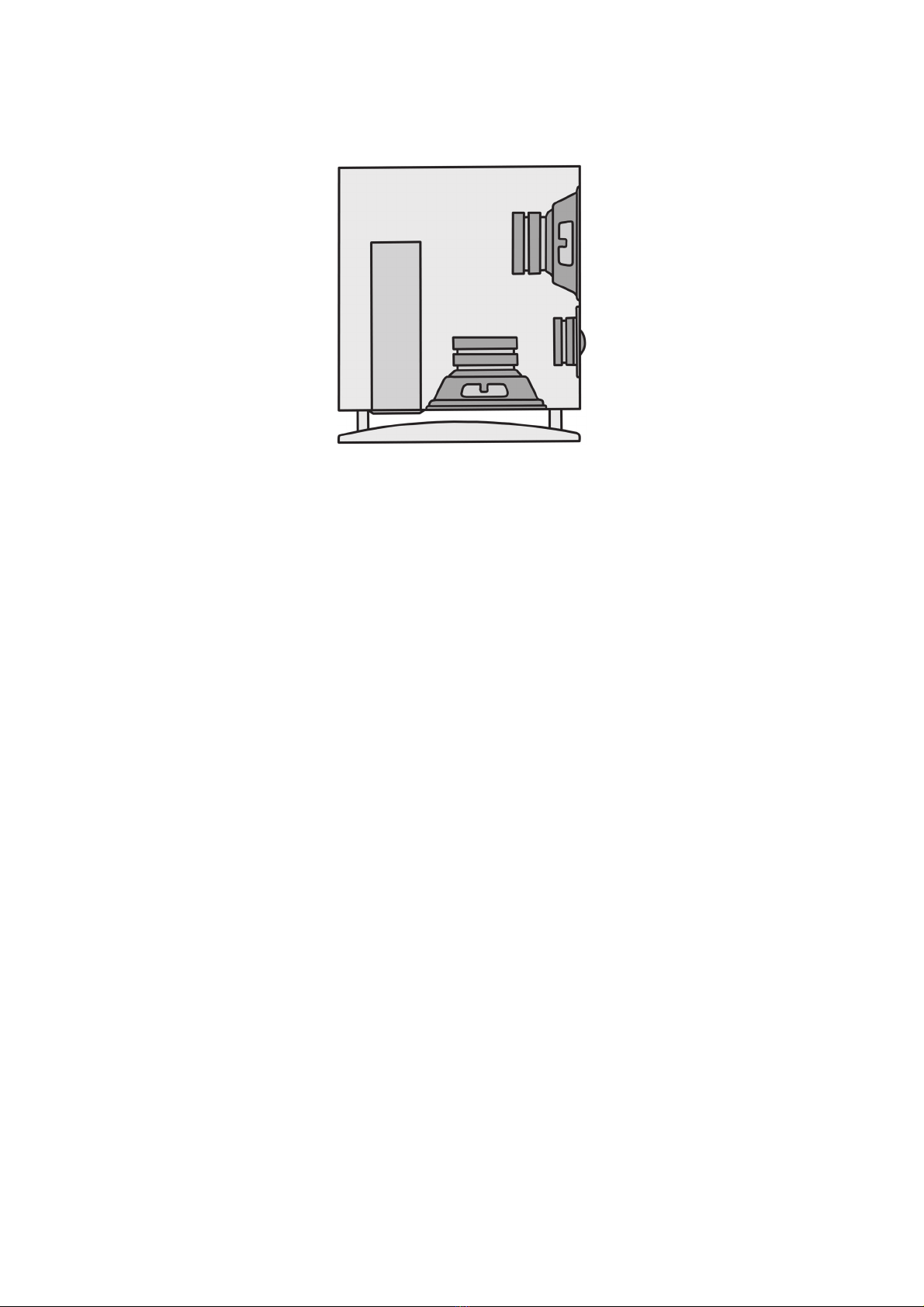

sistemato nella base del cabinet (v. disegno) e
lavora con carico acustico frontale costituito
dalla superficie del piedistallo posto a distan-
za opportuna.
Questa disposizione permette di ottenere pre-
stazioni molto elevate nella riproduzione del-
le basse frequenze con una notevole riduzione
delle dimensioni del diffusore.
Nella parte inferiore sfocia anche il condotto di
accordo: con questa costruzione non si creano
problemi al posizionamento dei diffusori in scaf-
fali oppure su piani di appoggio quand’anche i
diffusori debbano essere addossati alla parete.
Arbour 5.40
Diffusore “bookshelf” a due vie in configurazione bass-reflex.
Il condotto di accordo, con sbocco a tromba per minimizzare il rumo-
re dell’aria, sfocia nella parte inferiore del diffusore - che è dotato di
piedini conici di altezza opportuna - e permette di posizionare i diffu-
sori in scaffali oppure su piani di appoggio, senza creare problemi
anche quando i diffusori stessi debbano essere addossati alla parete.
È il satellite di alto livello, ideale complemento dei subwoofer
INDIANA LINE sia passivi che attivi.
This innovative acoustic loading system provides an exceptional
increase in response at low frequencies and, at the same time,
having the capability of producing a smaller displacement of
the mobile equipment by virtue of the two different tuning
frequencies, ensures a by far better damping and power
handling than the bass-reflex configuration.
Arbour 5.30
Tree-way, space saving, bookshelf speaker in the
bass-reflex configuration, equipped with two
woofers parallel connected with different cut-off
frequencies. The direct-radiation woofer located
on the front side of the speaker operates as mid-
woofer; the second one, located on the cabinet bot-
tom side, operates with front acoustic loading
formed by the pedestal surface placed at suitable
distance.
This arrangement allows very high performances
at the low frequencies reproduction with
remarkable reduction in the speaker size.
The tuning port flows too into the bottom side:
this solution allows to prevent any problem of
speaker positioning either on shelves or sup-
porting surfaces even though the speakers are
lent against the wall.
Arbour 5.40
Two-way, bookshelf speaker in the bass-reflex configuration.
The tuning port flows into the bottom side of the cabinet - which
is fitted with conical feet of proper height - so allowing placing
the speakers on shelves or supporting surfaces, even though the
speakers should be lent against the wall.
This model is the high quality satellite speaker, ideal
complement of the INDIANA LINE both passive and powered
subwoofers.
AMBIENTE D’ASCOLTO E POSIZIONAMENTO DEI
DIFFUSORI

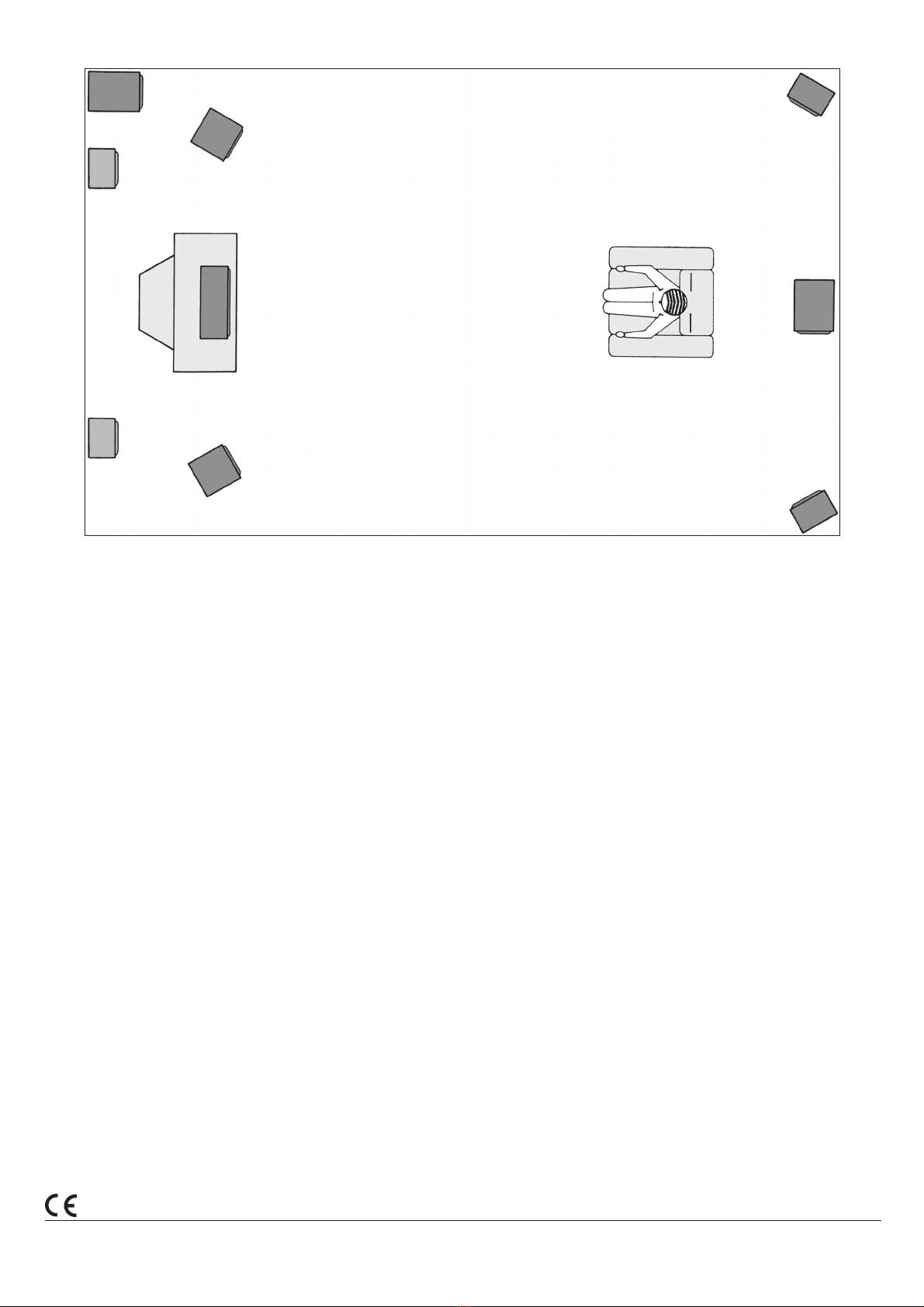

Nel posizionare i diffusori è importante tenere presente che la
vicinanza ad una parete, laterale o di fondo, contribuisce
ad aumentarne l’efficienza, specialmente alle basse fre-
quenze, per l’effetto “specchio”. Pertanto è opportuno che
i due diffusori di un sistema stereo oppure i diffusori principali
di un sistema Home Theater siano posti il più possibile nelle
stesse condizioni evitando, per esempio, di collocarne uno in
un angolo e l’altro a metà parete.
Per un’ottimale ricostruzione dell’immagine stereofonica, è con-
sigliabile, inoltre, sistemare i diffusori ad una distanza tra loro
uguale, o di poco inferiore, alla distanza di ciascun diffusore
dall’ascoltatore ed angolati in modo da convergere verso il punto
d’ascolto, facendo in modo che, tra il diffusore e l’ascoltatore,
non ci siano arredi di grosse dimensioni.
Come già accennato i diffusori INDIANA LINE della serie
ARBOUR sono equipaggiati con componenti schermati;
possono pertanto essere messi vicino a televisori o monitor senza
creare distorsioni alle immagini ed alterazione ai colori.
Per mantenere a lungo i vostri diffusori in condizioni perfette
trattateli con cura; non sistemateli in posizione esposta a umi-
dità, fonti di calore o alla luce diretta del sole, che potrebbe
causare alterazioni al colore naturale del legno.
LISTENING ROOM AND SPEAKER POSITIONING
In the speaker positioning it is important to keep in mind that
the proximity to a side or rear wall contributes to an
increase in efficiency, especially at low frequencies,
because of the “mirror” effect. Therefore it is advisable that
the two stereo-system speakers or the main speakers of a Home
Theater system be as much as possible located in the same con-
ditions, avoiding e.g. placing one at a corner and the other at
half-wall position.
Besides, for optimum stereo-image reconstruction, it is suggested
to place the speakers at a distance from each other equal or a
little inferior to the distance of each of them from the listener
and angled in such a way as to converge toward the listening
point. Be careful that large size furnishings are not interposed
between listener and speakers.
As formerly said the INDIANA LINE speakers of the ARBOUR
series are equipped with shielded drivers; therefore they
can be located near TV sets or monitor screens without giving
rise to image distortion or color change.
For a long time perfect maintenance keep the speakers
carefully; never place them in a position exposed to moisture,
heat sources or to direct sunlight which may cause to the
wood natural color.
COLLEGAMENTI ELETTRICI
I diffusorii ARBOUR 5.10, ARBOUR 5.20 ed ARBOUR 5.30
sono predisposti per il collegamento “bi-wiring” (v. schema di
applicazione). I quattro terminali, connessi rispettivamente agli
altoparlanti per le basse frequenze (in basso) e per le frequen-
ze medie ed alte (in alto), sono ponticellati a coppie per permet-
tere il collegamento standard a due fili. Rimuovendo i ponticelli,
i terminali possono essere collegati separatamente all’amplifi-
catore mediante due coppie di cavi (bi-wiring), per evitare pos-
sibili intermodulazioni tra le alte e le basse frequenze.
Per il collegamento tra i diffusori e l’amplificatore suggeriamo
di usare piattina bipolare polarizzata oppure coppie di fili in-
trecciati, flessibili e di due colori differenti, per facilitare l’indi-
viduazione della polarità. La piattina ed i cavi devono avere
una sezione proporzionata alla loro lunghezza: 1,5 mm² fino a
SPEAKER WIRING
The ARBOUR 5.10, ARBOUR 5.20 and ARBOUR 5.30 speak-
ers are arranged for the bi-wiring connection (see application
layout). The four terminals, which are connected to the low
(LF) and mid-high (HF) frequency drivers respectively, are
linked in pairs to allow the standard 2-wire connection. By
removing the links, the terminals may be connected separately
to the amplifier terminals by means of two wire pairs (bi-wir-
ing), to prevent possible intermodulation between high and
low frequencies.
For the speaker-to-amplifier connection it is suggested the use
of a two-poles coded flat-cable or a pair of entwined, flexible
and color-coded wires to easy single out the polarity. Both flat-
cable and the wires shall have cross section proportionate to
their length: 1.5 sq.mm. up to about 5 meters, 2.5 sq.mm. for

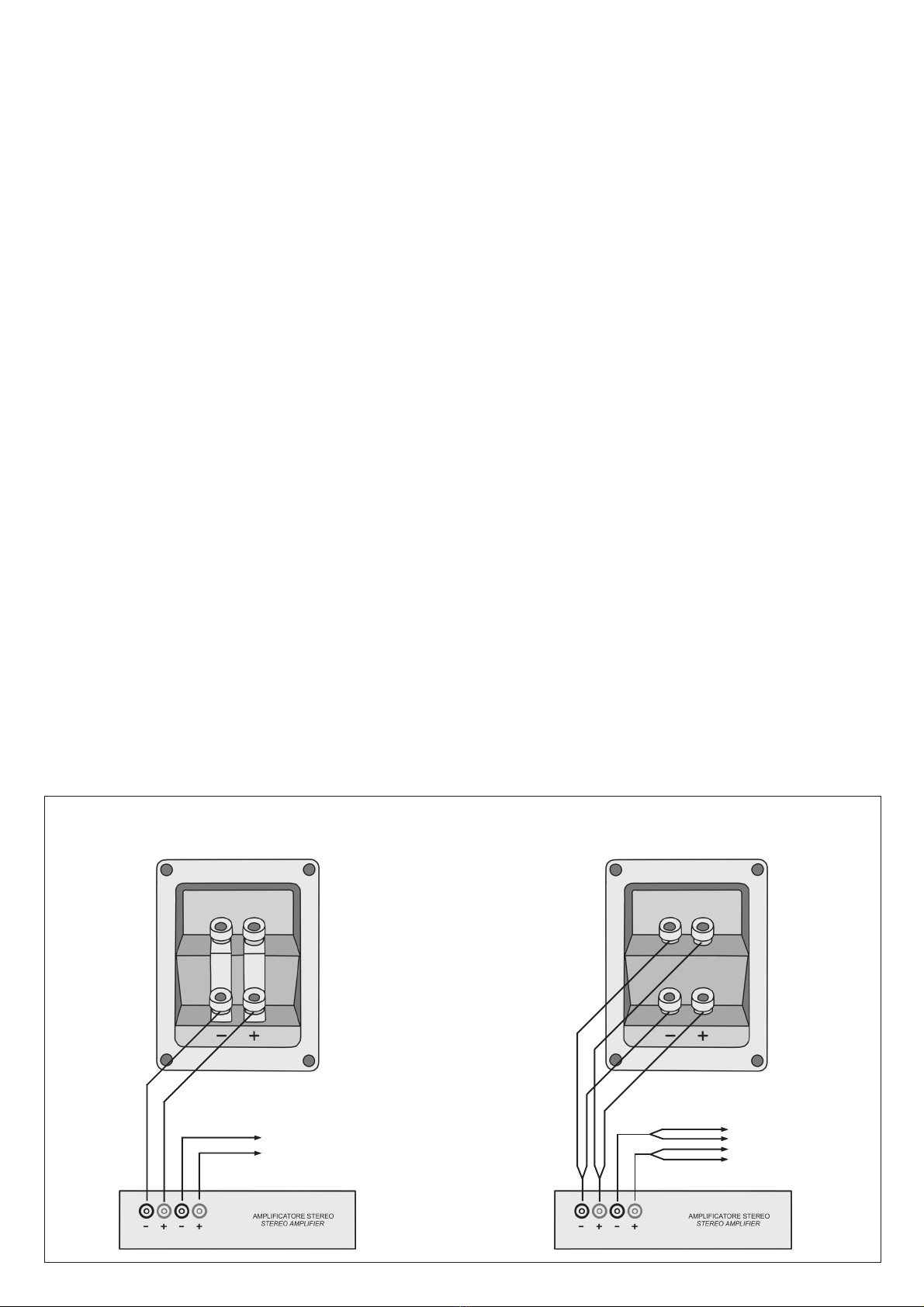

Collegamento standard
Standard 2-WIRE connection
Collegamento BI-WIRING
BI-WIRING connection
SCHEMI DI COLLEGAMENTO CONNECTION DIAGRAMS
5 metri; 2,5 mm² per lunghezze superiori.
Per fruire sempre delle prestazioni ottimali è molto importan-
te che i morsetti siano ben serrati e che il serraggio venga con-
trollato periodicamente.
Messa in fase del sistema
I terminali dei diffusori sono contrassegnati dai colori rosso e
nero per indicare rispettivamente il polo positivo (+) e quello
negativo (-). Per la corretta messa in fase è indispensabile che
i terminali (+) e (-) di tutti i diffusori di un sistema siano colle-
gati ai rispettivi terminali (+) e (-) dell’amplificatore stereo o
del processore audio-video.
L’inversione eventuale della polarità in uno dei colle-
gamenti non causa alcun danno né per l’amplificatore
né per il diffusore, ma provoca una notevole perdita di
efficienza alle basse frequenze.
greater lengths.
It is very important for the best performances that the
binding posts are thoroughly tightened and regularly
checked.
System phasing
The speaker terminals are marked by red and black colors
to indicate the positive (+) and negative (-) poles respec-
tively. Correct phasing is achieved connecting the (+) and
(-) terminals of all the system speakers with the relevant
(+) and (-) terminals of the stereo amplifier or the audio-
video processor amplifier.
Possible polarity inversion in either connection does not
bring out any damage to the amplifier or the speaker,
but it causes considerably efficiency loss at low
frequencies.
SCELTA DELL’AMPLIFICATORE
I diffusori INDIANA LINE serie ARBOUR, grazie alla curva di
impedenza molto regolare ed alle piccole rotazioni di fase causa-
te dai crossover, non creano problemi di interfacciamento con
nessun amplificatore; non è pertanto indispensabile l’impiego di
amplificatori con caratteristiche particolari o specifiche.
Per quanto riguarda la potenza di uscita dell’amplificatore, occorre
tener presente che questa deve essere compatibile con la potenza
massima dichiarata per il diffusore, ma, soprattutto, deve essere
adeguata alle esigenze di impiego ed al livello sonoro che
si desidera ottenere nel proprio ambiente di ascolto.
È infatti importante sapere che, contrariamente a quanto po-
trebbe sembrare, un amplificatore di bassa potenza o di potenza
sensibilmente inferiore a quella necessaria, può generare più
facilmente distorsioni che, non solo sono fastidiose all’ascolto,
ma sono anche molto pericolose per l’integrità degli altoparlan-
ti, in special modo dei tweeter. E‘ pertanto buona norma agire
sempre con moderazione e lenta progressione sul controllo di
volume dell’amplificatore e, soprattutto, non eccedere con l’esal-
tazione dei controlli di tono, in particolare quello degli acuti.
RODAGGIO DEI DIFFUSORI
Il suono dei diffusori migliora con il tempo, come il buon vino.
Le prestazioni ottimali si ottengono infatti dopo almeno una
ventina di ore di funzionamento per effetto del “rodaggio” delle
sospensioni degli altoparlanti.
Prima di questo periodo il suono dei diffusori potrebbe risulta-
re leggermente aspro e con bassi poco corposi e profondi.
CHOICE OF THE AMPLIFIER
The INDIANA LINE speakers of the ARBOUR series, thanks
to the very regular impedance curve and the small phase
shifts caused by the crossover networks, do not give rise to
interfacing problems with any amplifier, so that no use of
amplifiers with special or specific features is required.
As to the amplifier output power, it should be kept in mind
that this shall conform to the speaker max power input, but,
above all, it must be proportional to the use requirements
and to the sound level desired in one’s listening room.
In fact, it is important to know that, opposite to what might
be thought, an amplifier having low or remarkably lower
power than the necessary one may easily give rise to
distortions that not only are troublesome to the listener, but
are also very dangerous to the driver integrity, especially to
the tweeters.
It is hence good practice to operate with restraint and slow
progression on the amplifier volume control and, above all,
never exceed in increasing the tone controls, especially the
treble one.
SPEAKER RUNNING-IN
The sound of the speakers becomes more and more agreeable
with the time, as occurs with the good wines.
The optimum performances can be enjoyed at least after about
twenty operating hours because of the running in of the drivers.
Before this time the sound of the speakers might result a little
harsh and with basses not powerful and deep enough.
all’altro diffusore
to the other speaker
all’altro diffusore
to the other speaker

..................................................
..................................................
..................................................
..................................................
..................................................
..................................................
..................................................
..................................................
..................................................
..................................................
..................................................
5.40
40
80
8
135
26
160x318x250
70
120
8
2 x 135
26
90
55 ÷ 22.000
3.100
4,1
130
8
2 x 135
26
160x965x230
91
46 ÷ 22.000
70 / 3.100
5.30
160x339x290
Arbour
80
6,4
26
92
Arbour
120
180
8
3 x 135
160x965x230
91
40 ÷ 22.000 36 ÷ 22.000
70 / 3.100 70 / 3.100
12,4 11,6
Potenza nominale
Potenza massima
Impedenza nominale
Woofer schermati
Dome tweeter al neodimio
Efficienza (2,83 V/m)
Risposta in frequenza
Frequenza di crossover
Dimensioni (L x H x P)
Power rating
Max power input
Nominal impedance
Neodimium dome tweeter
Efficiency (2.83 V/m)
Frequency response
Crossover frequency
Dimensions (W x H x D)
W
W
ohm
mm
mm
mm
dB
Hz
Hz
Kg
Shielded woofers
Peso
5.10 5.20 Arbour Arbour
DISPOSIZIONE TIPICA HOME THEATER TYPICAL HOME-THEATER ROOM LAYOUT
1 - Diffusori principali
2 - Diffusore per canale centrale
3 - Diffusori per effetti posteriori/laterali
4 - Unità subwoofer opzionale per effetti
5 - Unità subwoofer principale
6 - Diffusori opzionali per effetti anteriori
7 - Televisore
1 - Main speakers
2 - Central channel speaker
3 - Rear/side effect speakers
4 - Optional effect subwoofer unit
5 - Main subwoofer unit
6 - Optional front effect speakers
7 - TV set
Weight
ALCOR S.p.A. - Corso Francia 225/D - 10090 Cascine Vica (TO) - Tel. [phone] - Fax [phone]
Via Palermo 19/A - 10093 Collegno (TO) - Tel. [phone] - E-mail: [email protected] - http://www.alcorspa.it
1650
1
1
6
6
7
2
5
3
3
4
