Ingersoll-Rand 302-EU User manual

Refer All Communications to the Nearest
Ingersoll–Rand Office or Distributor.
Ingersoll–Rand Company 2000
Printed in Japan
03534393
Form P6768
Edition 6
June, 2000
INSTRUCTIONS FOR
MODELS 302 AND 302–EU ANGLE DIE GRINDERS
Models 302 and 302–EU Angle Die Grinders are designed for grinding, porting,
polishing, de–burring and breaking sharp edges where a straight tool isn’t practical.
Ingersoll–Rand is not responsible for customer modification of tools for applications
on which Ingersoll–Rand was not consulted.
IMPORTANT SAFETY INFORMATION ENCLOSED.
READ THIS MANUAL BEFORE OPERATING TOOL.
IT IS THE RESPONSIBILITY OF THE EMPLOYER TO PLACE THE INFORMATION
IN THIS MANUAL INTO THE HANDS OF THE OPERATOR.
FAILURE TO OBSERVE THE FOLLOWING WARNINGS COULD RESULT IN INJURY.
PLACING TOOL IN SERVICE
•Always operate, inspect and maintain this tool in
accordance with all regulations (local, state,
federal and country), that may apply to hand
held/hand operated pneumatic tools.
•For safety, top performance, and maximum
durability of parts, operate this tool at 90 psig
(6.2 bar/620 kPa) maximum air pressure at the
inlet with 1/4” (8 mm) inside diameter air supply
hose.
•Always turn off the air supply and disconnect the
air supply hose before installing, removing or
adjusting any accessory on this tool, or before
performing any maintenance on this tool.
•Do not use damaged, frayed or deteriorated air
hoses and fittings.
•Be sure all hoses and fittings are the correct size
and are tightly secured. See Dwg. TPD905–1 for a
typical piping arrangement.
•Always use clean, dry air at 90 psig maximum air
pressure. Dust, corrosive fumes and/or excessive
moisture can ruin the motor of an air tool.
•Do not lubricate tools with flammable or volatile
liquids such as kerosene, diesel or jet fuel.
•Do not remove any labels. Replace any damaged
label.
USING THE TOOL
•Always wear eye protection when operating or
performing maintenance on this tool.
•Always wear hearing protection when operating
this tool.
•Keep hands, loose clothing and long hair away
from rotating end of tool.
•Anticipate and be alert for sudden changes in
motion during start up and operation of any power
tool.
•Keep body stance balanced and firm. Do not
overreach when operating this tool. High reaction
torques can occur at or below the recommended
air pressure.
•Tool shaft may continue to rotate briefly after
throttle is released.
•Air powered tools can vibrate in use. Vibration,
repetitive motions or uncomfortable positions may
be harmful to your hands and arms. Stop using
any tool if discomfort, tingling feeling or pain
occurs. Seek medical advice before resuming use.
•Use accessories recommended by Ingersoll–Rand.
•This tool is not designed for working in explosive
atmospheres.
•This tool is not insulated against electric shock.
The use of other than genuine Ingersoll–Rand replacement parts may result in safety hazards, decreased tool
performance, and increased maintenance, and may invalidate all warranties.
Repairs should be made only by authorized trained personnel. Consult your nearest Ingersoll–Rand Authorized
Servicenter.
GB

2

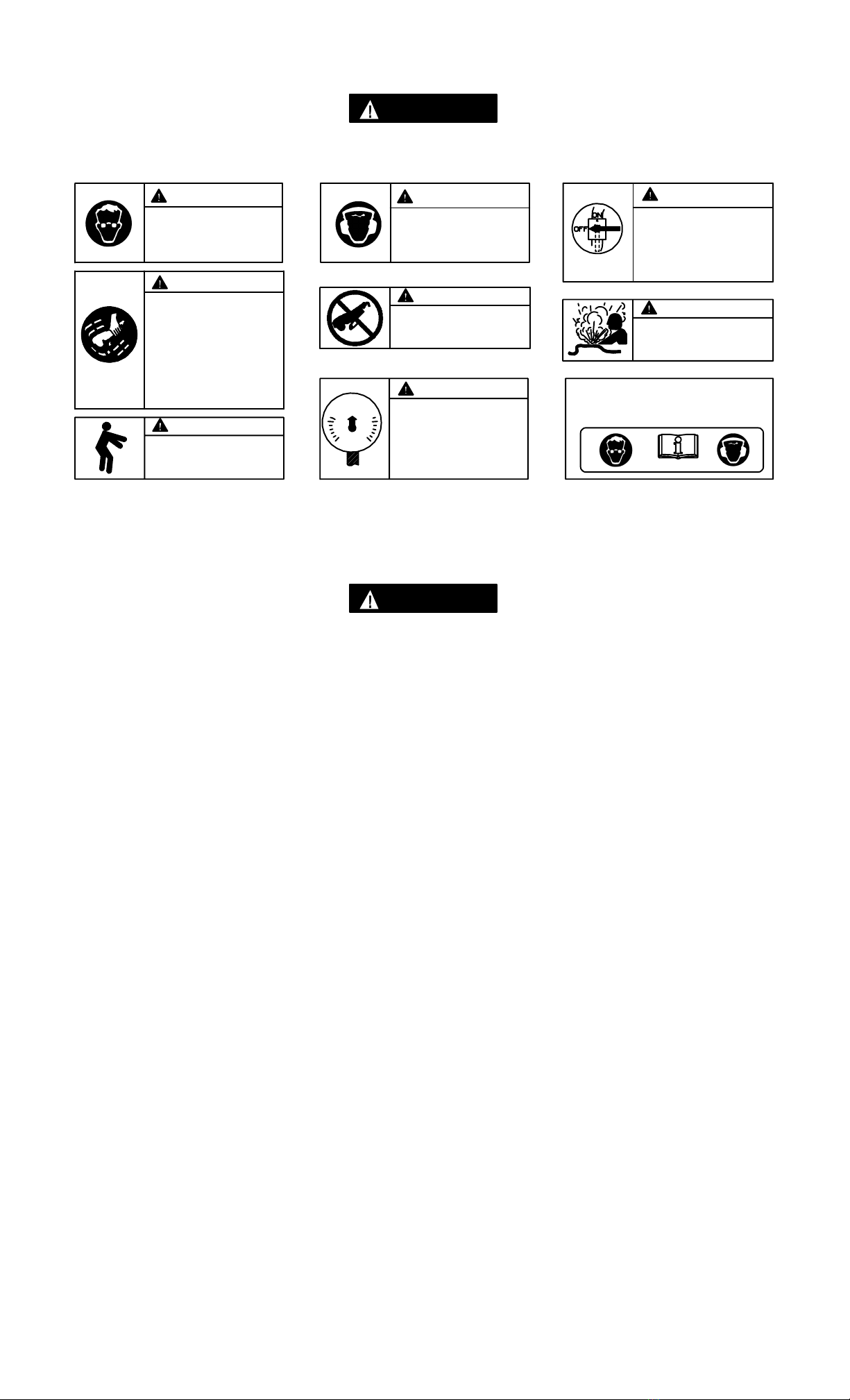

WARNING LABEL IDENTIFICATION
FAILURE TO OBSERVE THE FOLLOWING WARNINGS COULD RESULT IN INJURY.
Always wear eye protection
when operating or perform-
ing maintenance on this tool.
WARNING WARNING
Always wear hearing
protection when operating
this tool.
Always turn off the air sup-
ply and disconnect the air
supply hose before install-
ing, removing or adjusting
any accessory on this tool,
or before performing any
maintenance on this tool.
WARNING
Air powered tools can vibrate
in use. Vibration, repetitive
motions or uncomfortable po-
sitions may be harmful to your
hands and arms. Stop using
any tool if discomfort, tingling
feeling or pain occurs. Seek
medical advice before resum-
ing use.
WARNING Do not carry the tool by the
hose.
WARNING WARNING
Do not use damaged, frayed
or deteriorated air hoses
and fittings.
WARNING
Keep body stance balanced
and firm. Do not overreach
when operating this tool.
WARNING
Operate at 90 psig (6.2 bar/
620 kPa) Maximum air pres-
sure.
90 psig
(6.2bar/620kPa)
International Warning Label:
Order Part No. ___________
GRINDER SPECIFIC WARNINGS
FAILURE TO OBSERVE THE FOLLOWING WARNINGS COULD RESULT IN INJURY.
•Do not use this tool if actual free speed exceeds the
nameplate rpm.
•Before mounting a wheel, after any tool repair or
whenever a Grinder is issued for use, check free
speed of Grinder with a tachometer to make
certain its actual speed at 90 psig (6.2 bar/620
kPa) does not exceed rpm stamped or printed on
the nameplate. Grinders in use on the job must be
similarly checked at least once each shift.
•Do not use any grinding wheel, bur or other
accessory having a maximum operating speed less
than the free speed of the Grinder in which it is
being used. Always conform to maximum rpm on
grinding wheel blotters.
•Inspect all grinding wheels for chips or cracks
prior to mounting. Do not use a wheel that is
chipped or cracked or otherwise damaged. Do not
use a wheel that has been soaked in water or any
other liquid.
•After mounting a new wheel, hold the Grinder
under a steel workbench or inside a casting and
run it for at least 60 seconds. Make certain no one
is within the operating plane of the grinding wheel.
If a wheel is defective, improperly mounted or the
wrong size and speed, this is the time it will usually
fail.
•When starting with a cold wheel, apply it to the
work slowly until the wheel gradually warms up.
Make smooth contact with the work and avoid any
bumping action or excessive pressure.
•Model 302 Angle Grinders have a free speed of
16 000 rpm when operated at 90 psig (6.2 bar/
620 kPa) air pressure. Operation at higher air
pressure will result in excessive speed.
•Always match collet size with accessory shank size.
•Always insert tool shank no less than 10 mm in the
collet. Tighten Collet Nut securely to prevent
accessory from working out during operation of
the Grinder. Check tightness of Collet Nut before
operating the Grinder. Pay particular attention to
the fact that allowed speed of a mounted point is
lowered when the length of the shaft is increased
between end of collet and mounted point
(overhang).

3
PLACING TOOL IN SERVICE
LUBRICATION
Ingersoll–Rand No. 10 Ingersoll–Rand No. 67
Always use an air line lubricator with this tool.
We recommend the following Filter–Lubricator–Regulator
Unit:
For International –No. C08–C2–FKG0
For USA –No. C08–02–FKG0–28
After each two hours of operation, if an air line
lubricator is not used, inject 1/2 to 1 cc of Ingersoll–Rand
No. 10 Oil into the Air Inlet.
Periodically as experience indicates, remove the Spindle
Bearing Cap and lubricate the Pinion and Pinion Gear
with 2 cc of Ingersoll–Rand No. 67 Grease. Excessive
lubrication will cause grease to work out around the
Spindle Collet Body.
MAIN LINES 3 TIMES
AIR TOOL INLET SIZE
TO
AIR
SYSTEM
TO
AIR
TOOL
LUBRICATOR
REGULATOR FILTER
BRANCH LINE 2 TIMES
AIR TOOL INLET SIZE
DRAIN REGULARLY COMPRESSOR
(Dwg. TPD905–1)
SPECIFICATIONS
Model Type of
Handle Collet size Free Speed
HSound Level
dB (A) ♦Vibrations Level
Pressure •Power m/s2
302, 302–EU Inline 1/4” 18,000 97.9 110.9 1.1
HTested in accordance with ANSI S5.1–1971 at free speed
♦Tested in accordance with ISO8662–1 with artificial unbalanced load at 50% of rated speed for ungoverned tools and at
80% rated free speed for governed tools.
•ISO3744

Ingersoll–Rand, Co.
Swan Lane, Hindley Green, Wigan WN2 4EZ
June, 2000
ISO8662
(1994 →) XUA XXXXX →
June, 2000
Model 302–EU Angle Die Grinder
98/37/EC
4
DECLARATION OF CONFORMITY
We
(supplier’s name)
(address)
declare under our sole responsibility that the product,
to which this declaration relates, is in compliance with the provisions of
Directives.
By using the following Principle Standards:
Serial No. Range
D. Vose Kevin R. Morey
Name and signature of authorised persons Name and signature of authorised persons
Date Date
SAVE THESE INSTRUCTIONS. DO NOT DESTROY.
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.

Adressez toutes vos communications au Bureau
Ingersoll–Rand ou distributeur le plus proche.
Ingersoll–Rand Company 2000
Impriméau Japon
03534393
Manuel P6768
Révision 6
Juin, 2000
MODE D’EMPLOI
MODE D’EMPLOI DES MEULEUSES D’ANGLE
LEGERE MODÈLES 302 ET 302–EU
NOTE
Les meuleuses d’angle Legere Modèles 302 et 302–EU sont destinées aux opérations
de meulage, polissage, ébavurages et chanfreinage des arêtes vives dans les endroits
oùun outil droit n’est pas pratique.
Ingersoll–Rand ne peut être tenu responsable de la modification des outils par le client
pour les adapter àdes applications qui n’ont pas étéapprouvées par Ingersoll–Rand.
ATTENTION
D’IMPORTANTES INFORMATIONS DE SÉCURITÉSONT JOINTES.
LIRE CE MANUEL AVANT D’UTILISER L’OUTIL.
L’EMPLOYEUR EST TENU DE COMMUNIQUER LES INFORMATIONS
DE CE MANUEL AUX EMPLOYÉS UTILISANT CET OUTIL.
LE NON RESPECT DES AVERTISSEMENTS SUIVANTS PEUT CAUSER DES BLESSURES.
MISE EN SERVICE DE L’OUTIL
•Cet outil doit toujours être exploité, inspectéet
entretenu conformément àtoutes les
réglementations (locales, départementales,
fédérales et nationales), applicables aux outils
pneumatiques tenus/commandés àla main.
•Pour la sécurité, les performances optimales et la
durabilitémaximale des pièces, cet outil doit être
connectéàune alimentation d’air compriméde
6,2 bar (620 kPa) maximum àl’entrée, avec un
flexible de 8 mm de diamètre intérieur.
•Couper toujours l’alimentation d’air compriméet
débrancher le flexible d’alimentation avant
d’installer, déposer ou ajuster tout accessoire sur
cet outil, ou d’entreprendre une opération
d’entretien quelconque sur l’outil.
•Ne pas utiliser des flexibles ou des raccords
endommagés, effilochés ou détériorés.
•S’assurer que tous les flexibles et les raccords sont
correctement dimensionnés et bien serrés. Voir
Plan TPD905–1 pour un exemple type
d’agencement des tuyauteries.
•Utiliser toujours de l’air sec et propre àune
pression maximum de 6,2 bar. La poussière, les
fumées corrosives et/ou une humiditéexcessive
peuvent endommager le moteur d’un outil
pneumatique.
•Ne jamais lubrifier les outils avec des liquides
inflammables ou volatiles tels que le kérosène, le
gasol ou le carburant d’aviation.
•Ne retirer aucune étiquette. Remplacer toute
étiquette endommagée.
UTILISATION DE L’OUTIL
•Porter toujours des lunettes de protection pendant
l’utilisation et l’entretien de cet outil.
•Porter toujours une protection acoustique pendant
l’utilisation de cet outil.
•Tenir les mains, les vêtements flous et les cheveux
longs, éloignés de l’extrémitérotative de l’outil.
•Prévoir, et ne pas oublier, que tout outil motorisé
est susceptible d’à–coups brusques lors de sa mise
en marche et pendant son utilisation.
•Garder une position équilibrée et ferme. Ne pas se
pencher trop en avant pendant l’utilisation de cet
outil. Des couples de réaction élevés peuvent se
produire à, ou en dessous, de la pression d’air
recommandée.
•La rotation des accessoires de l’outil peut
continuer pendant un certain temps après le
relâchement de la gâchette.
•Les outils pneumatiques peuvent vibrer pendant
l’exploitation. Les vibrations, les mouvements
répétitifs et les positions inconfortables peuvent
causer des douleurs dans les mains et les bras.
N’utiliser plus d’outils en cas d’inconfort, de
picotements ou de douleurs. Consulter un médecin
avant de recommencer àutiliser l’outil.
•Utiliser les accessoires recommandés par
Ingersoll-Rand.
•Cet outil n’est pas conçu pour fonctionner dans des
atmosphères explosives.
•Cet outil n’est pas isolécontre les chocs électriques.
NOTE
L’utilisation de rechanges autres que les pièces d’origine Ingersoll–Rand peut causer des risques d’insécurité, réduire les
performances de l’outil et augmenter l’entretien, et peut annuler toutes les garanties.
Les réparations ne doivent être effectuées que par des réparateurs qualifiés autorisés. Consultez votre Centre de Service
Ingersoll–Rand le plus proche.
F

6
SIGNIFICATION DES ETIQUETTES D’AVERTISSEMENT
ATTENTION
LE NON RESPECT DES AVERTISSEMENTS SUIVANTS PEUT CAUSER DES BLESSURES
Porter toujours des lunettes de
protection pendant l’utilisation et
l’entretien de cet outil.
ATTENTION ATTENTION
Porter toujours une
protection acoustique pen-
dant l’utilisation de cet
outil.
Les outils pneumatiques peuvent
vibrer pendant l’exploitation. Les
vibrations, les mouvements répé-
titifs et les positions inconfort-
ables peuvent causer des dou-
leurs dans les mains et les bras.
N’utiliser plus d’outils en cas d’in-
confort, de picotements ou de
douleurs. Consulter un médecin
avant de recommencer àutiliser
l’outil.
ATTENTION
Ne pas transporter l’outil
par son flexible.
ATTENTION
ATTENTION
Garder une position équilibrée et
ferme. Ne pas se pencher trop
en avant pendant l’utilisation de
cet outil.
ATTENTION
Utiliser de l’air comprimé
àune pression maximum
de 6,2 bar (620 kPa).
90 psig
(6.2bar/620kPa)
Etiquette d’avertissement
internationale:
Commander Pièce No.________
Couper toujours l’alimentation
d’air compriméet débrancher le
flexible d’alimentation avant
d’installer, déposer ou ajuster
tout accessoire sur cet outil, ou
d’entreprendre une opération
d’entretien quelconque sur l’ou-
til.
ATTENTION
ATTENTION
Ne pas utiliser des flexibles ou
des raccords endommagés, ef-
filochés ou détériorés.
AVERTISSEMENTS SPÉCIFIQUES AUX MEULEUSES
ATTENTION
LE NON RESPECT DES AVERTISSEMENTS SUIVANTS PEUT CAUSER DES BLESSURES
•Ne pas utiliser cet outil si la vitesse àvide réelle
dépasse celle indiquée sur la plaque signalétique.
•Avant de monter une meule, après toute réparation
de l’outil ou avant de fournir une meuleuse pour
utilisation, vérifier la vitesse àvide de la meuleuse
avec un tachymètre pour s’assurer que la vitesse
réelle à6,2 bar (620 kPa) ne dépasse pas celle
poinçonnée ou imprimée sur la plaque signalétique.
Les meuleuses sorties sur chantier doivent être
vérifiées de la même façon au moins une fois par
poste.
•Ne jamais utiliser une meule, une fraise ou tout
autre accessoire ayant une vitesse de service
inférieure àla vitesse àvide de la meuleuse sur
laquelle il est monté. Respecter toujours la vitesse
maximum inscrite sur les disques en papier de la
meule.
•Inspecter toutes les meules avant de les monter
pour vérifier qu’elles ne présentent pas d’éclats ou
de fissures. Ne jamais utiliser une meule écaillée,
fissurée ou ayant un endommagement quelconque.
Ne jamais utiliser une meule qui a ététrempée
dans l’eau ou tout autre liquide.
•Après avoir montéune nouvelle meule, tenir la
meuleuse sous un établi en acier ou dans une pièce
coulée et la faire tourner pendant au moins 60
secondes. S’assurer que personne ne se tient dans le
plan de rotation de la meule. Toute meule
défectueuse, mal montée ou de dimension et vitesse
incorrectes se cassera généralement àce moment–
là.
•Pour commencer le travail avec une meule froide,
l’appliquer lentement contre la pièce jusqu’à ce
que la meule s’échauffe progressivement. Mettre la
meule en contact avec la pièce en douceur en
évitant tout choc ou pression excessive.
•Les meuleuses d’angle Modèle 302 ont une vitesse à
vide de 16 000 tr/mn lorsqu’alimentées àune
pression d’air de 6,2 bar (620 kPa). L’exploitation
àune pression supérieure produira une vitesse
excessive.
•Toujours choisir une pince adaptée àla dimension
de la queue de l’accessoire.
•La queue de l’outil doit toujours être insérée dans
la pince sur au moins 10 mm. Serrer fermement
l’écrou de pince pour éviter tout desserrage de
l’accessoire pendant l’emploi de la meuleuse.
Vérifier le serrage de l’écrou de pince avant de
mettre la meuleuse en marche. Ne jamais oublier
que la vitesse admissible d’une meule sur tige doit
être réduite lorsque la longueur de la tige entre le
bout de la pince et la meule (porte–à–faux) est
augmentée.

7
MISE EN SERVICE DE L’OUTIL
LUBRIFICATION
Ingersoll–Rand No. 10 Ingersoll–Rand No. 67
Utiliser toujours un lubrificateur avec cet outil.
Nous recommandons l’emploi du
filtre–régulateur–lubrificateur suivant :
International –No. C08–C2–FKG0
É.U. –No. C08–02–FKG0–28
Toutes les deux heures de fonctionnement, si un
lubrificateur de ligne n’est pas utilisé, injecter 1/2 à1 cm3
d’huile Ingersoll–Rand No. 10 dans le raccord
d’admission.
Périodiquement et en fonction de l’expérience, retirer le
chapeau de roulement de broche et lubrifier le pignon et
l’engrenage avec 2 cm3de graisse Ingersoll–Rand No 67.
Une lubrification excessive causera des fuites de graisse
autour du corps de pince de broche.
TUYAUTERIE PRINCIPALE AU
MOINS 3 FOIS LA DIMEN-
SION DE L’ADMISSION D’AIR
DE L’OUTIL
VERS LE
RÉSEAU D’AIR
COMPRIMÉ
VERS
L’OUTIL
PNEU-
MATIQUE
LUBRIFICATEUR
RÉGULATEUR
FILTRE
LIGNE SECONDAIRE AU
MOINS 2 FOIS LA DIMEN-
SION DE L’ADMISSION
D’AIR DE L’OUTIL
VIDANGER
RÉGULIÈREMENT
COMPRESSEUR
(Plan TPD905–1)
SPÉCIFICATIONS
Modèle Poignée à
levier Diamètre de la pince Vitesse libre HNiveau de son dB (A) ♦Niveau de
vibration
Pression •Puissance m/s2
302, 302–EU en ligne 1/4”18.000 97,9 110,9 1,1
HTestéconformément àANSI S5.1–1971 en vitesse libre
♦Testéconformément àISO8662–1 avec charge artificielle déséquilibrée à50% de la vitesse nominale pour outils
non–contrôlés et à80% de la vitesse libre nominale pour outils contrôlés.
•ISO3744

Ingersoll–Rand, Co.
Swan Lane, Hindley Green, Wigan WN2 4EZ
ISO8662
Juin, 2000 Juin, 2000
(1994 →) XUA XXXXX →
Meuleuses d’Angle legere Modèle 302–EU
98/37/CE
8
CERTIFICAT DE CONFORMITÉ
Nous
(nom du fournisseur)
(adresse)
déclarons sous notre seule responsabilitéque le produit:
objet de ce certificat, est conforme aux prescriptions des Directives:
en observant les normes de principe suivantes:
No. Serie:
D. Vose Kevin R. Morey
Nom et signature des chargésde pouvoir Nom et signature des chargésde pouvoir
Date Date
NOTE
CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS. NE PAS LES DÉTRUIRE.
A la fin de sa durée de vie, il est recommandéde démonter l’outil, de dégraisser les pièces et de les séparer en
fonction des matériaux de manière àce que ces derniers puissent être recyclés.

Wenden Sie sich bei Rückfragen an Ihre nächste Ingesoll–
Rand–Niederlassung oder den autorisierten Fachhandel
Ingersoll–Rand Company 2000
Printed in Japan
03534393
Form–Nr. P6768
Ausgabe 6
Juni, 2000
BEDIENUNGSANLEITUNG FÜR
WINKELSCHLEIFMASCHINEN DER BAUREIHE 302 UND 302–EU
HINWEIS
Winkelschleifmaschinen der Baureihe 302 und 302–EU werden eingesetzt zum
Schleifen, Trennen, Polieren, Entgraten und Abrunden von scharfen Kanten, wo ein
gerades Werkzeug weniger geeignet wäre.
Ingersoll–Rand lehnt jede Haftung für Veränderungen an Werkzeugen ab, die ohne
vorherige Rücksprache mit Ingersoll–Rand vorgenommen werden.
ACHTUNG
NACHFOLGEND WICHTIGE SICHERHEITSHINWEISE.
DIESE BETRIEBSANWEISUNG VOR INBETRIEBNAHME DES WERKZEUGES
UNBEDINGT LESEN.
DER ARBEITGEBER IST VERPFLICHTET, DIE IN DIESEM HANDBUCH GEGEBENEN
INFORMATIONEN DEM BEDIENER ZUGÄNGLICH ZU MACHEN.
DIE NICHTEINHALTUNG DIESER WARNHINWEISE KANN ZU VERLETZUNGEN FÜHREN.
INBETRIEBNAHME DES WERKZEUGES
•Das Werkzeug stets nach den örtlich und
landesweit geltenden Vorschriften für
handgehaltene/handbetriebene
Druckluftwerkzeuge betreiben.
•Zur Erzielung höchster Sicherheit, Leistung und
Haltbarkeit der Teile sollte dieses Werkzeug mit
einem maximalen Luftdruck von 6,2 bar/620 kPa
(90 psig) am Lufteinlaßund einem
Luftzufuhrschlauch 8 mm Innendurchmesser
betrieben werden.
•Vor Montage, Demontage oder Verstellung von
Aufsetzteilen bzw. Wartung dieses Werkzeugs die
Druckluftversorgung allseitig abschalten und
Druckluftschlauch abschließen.
•Keine beschädigten, durchgescheuerten oder
abgenutzten Luftschläuche und Anschlüsse
verwenden.
•Darauf achten, daßalle Schläuche und Anschlüsse
die passende Größe haben und korrekt befestigt
sind. In Zeichnung TPD905–1 ist eine typische
Rohrleitungsanordnung abgebildet.
•Stets saubere, trockene Luft verwenden und einen
Luftdruck von 6,2 bar verwenden. Staub, ätzende
Dämpfe und/oder Feuchtigkeit können den Motor
eines Druckluftwerkzeuges beschädigen.
•Die Werkzeuge nicht mit brennbaren oder
flüchtigen Flüssigkeiten wie Kerosin und Diesel
schmieren.
•Keine Schilder entfernen. Beschädigte Schilder
austauschen.
WERKZEUGEINSATZ
•Beim Betreiben oder Warten dieses Werkzeuges
stets Augenschutz tragen.
•Beim Betreiben dieses Werkzeuges stets
Gehörschutz tragen.
•Hände, lose Bekleidungsstücke und lange Haare
vom rotierenden Ende des Werkzeuges fernhalten.
•Bei Start und Betrieb eines Werkzeuges auf
Rückschlag achten und darauf vorbereitet sein.
•Während des Betreibens für festen Halt sorgen und
den Körper nicht zu weit vorlehnen. Bei Betrieb
mit empfohlenem oder niedrigerem Luftdruck
können hohe Reaktionsdrehmomente auftreten.
•Nach dem Loslassen des Drückers kann die Welle
des Werkzeugs noch kurz weiterdrehen.
•Druckluftbetriebene Werkzeuge können während
des Betriebs vibrieren. Vibrationen, häufige
gleichförmige Bewegungen oder unbequeme
Positionen können schädlich für Hände und Arme
sein. Bei Unbehagen, Kribbeln oder Schmerzen das
Werkzeug nicht mehr benutzen. Vor dem erneuten
Arbeiten mit dem Werkzeug ärztliche Hilfe
aufsuchen.
•Stets von Ingersoll–Rand empfohlenes Zubehör
verwenden.
•Das Werkzeug ist nicht für die Arbeit in explosiven
Atmosphären geeignet.
•Dieses Werkzeug ist nicht gegen elektrischen
Schlag isoliert.
HINWEIS
Die Verwendung von nicht Original–Ingersoll–Rand–Ersatzteilen kann Sicherheitsrisiken, verringerte Standzeit und
erhöhten Wartungsbedarf nach sich ziehen und alle Garantieleistungen ungültig machen.
Reparaturen sollen nur von geschultem Personal durchgeführt werden. Wenden Sie sich an Ihre nächste
Ingersoll–Rand–Niederlassung oder den autorisierten Fachhandel.
D

10
ANWEISUNGEN AUF WARNSCHILDERN
ACHTUNG
DIE NICHTEINHALTUNG DIESER WARNHINWEISE KANN ZU VERLETZUNGEN FÜHREN.
Beim Betreiben oder Warten
dieses Werkzeuges stets
Augenschutz tragen.
ACHTUNG
Beim Betreiben dieses
Werkzeuges stets
Gehörschutz tragen.
Druckluftbetriebene Werkzeuge
können während des Betriebs
vibrieren. Vibrationen, häufige
gleichförmige Bewegungen oder
unbequeme Positionen können
schädlich für Hände und Arme
sein. Bei Unbehagen, Kribbeln
oder Schmerzen das Werkzeug
nicht mehr benutzen. Vor dem
erneuten Arbeiten mit dem
Werkzeug ärztliche Hilfe aufsu-
chen.
Das Werkzeug nicht am
Schlauch tragen.
Während des Betreibens für
festen Halt sorgen und den Körper
nicht zu weit nach vorne beugen.
Mit einem maximalen
Luftdruck von 6,2 bar/620
kPa (90 psig) betreiben.
90 psig
(6.2bar/620kPa)
Internationales Warnschild:
Teile Nr. _______________
Vor Wartungsarbeiten oder
dem Austausch von Zubehör
ist das Werkzeug von der
Druckluftversorgung abzus-
chalten.
Keine beschädigten,
durchgescheuerten oder
abgenutzten Luftschläuche
und Anschlüsse verwenden.
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
SCHLEIFMASCHINEN–SPEZIFISCHEWARNHINWEISE
ACHTUNG
DIE NICHTEINHALTUNG DIESER WARNHINWEISE KANN ZU VERLETZUNGEN FÜHREN.
•Das Werkzeug nicht einsetzen, wenn die
tatsächliche freie Drehzahl die auf dem
Typenschild angegebene Drehzahl überschreitet.
•Vor dem Aufsetzen einer Schleifscheibe, nach jeder
Werkzeugreparatur oder vor dem Ersteinsatz
einer Schleifmaschine ist stets mit einem
Tachometer zsicher zu stellen, daßdie tatsächliche
freie Drehzahl der Schleifmaschine bei 6,2 bar/620
kPa (90 psig) die auf dem Typenschild
eingestempelte oder gedruckte Drehzahl nicht
überschreitet. Ebenso müssen im Einsatz
befindliche Schleifmaschinen mindestens einmal
pro Schicht überprüft werden.
•Niemals eine Schleifscheibe, einen Grat oder
sonstiges Zubehör verwenden, dessen
Höchstbetriebsgeschwindigkeit geringer als die
freie Drehzahl der eingesetzten Schleifmaschine ist.
Stets die Höchstdrehzahl des
Schleifscheibenpapieres beachten.
•Vor dem Aufsetzen alle Schleifscheiben auf Löcher
und Risse überprüfen. Keine Schleifscheiben
verwenden, die Löcher, Risse oder sonstige
Schäden aufweisen. Keine Schleifscheiben
verwenden, die über längere Zeit mit Wasser oder
einer anderen Flüssigkeit in Kontakt waren.
•Nach bem Aufsetzen einer neuen Schleifscheibe die
Schleifmaschine unter einer Stahlwerkbank oder
hinter einem Metallschutz mindestens 60 Sekunden
lang laufenlassen. Darauf achten, daßsich niemand
in Reichweite der Schleifmaschine aufhält. Ist eine
Schleifscheibe defekt, unsachgemäß aufgesetzt
oder hat die falsche Größe und Drehzahl, wird sich
dies hier gewöhnlich herausstellen.
•Beim Starten mit einer kalten Schleifscheibe ist
diese vorsichtig an das Werkstück heranzuführen,
bis sie sich auf Betriebstemperatur erwärmt hat.
Der Kontakt mit dem Werkstück sollte glatt und
ohne Stoßbewegungen oder zu hohen Druck
erfolgen.
•Winkelschleifmaschinen der Baureihe 302 weisen
bei Betrieb mit 6,2 bar/620 kPa (90 psig)
Luftdruck eine freie Drehzahl von 16000 U/min
auf. Das Betreiben des Werkzeuges bei höherem
Luftdruck führt zu einer überhöhten Drehzahl.
•Die Spannfuttergröße mußstets mit der
Schaftgröße des Werkzeugvorsatzes
übereinstimmen.
•Den Schaft des Werkzeugvorsatzes mindestens
10 mm in das Spannfutter einführen. Die
Spannmutter festziehen, so daßsich der
Werkzeugvorsatz während des Betriebs der
Schleifmaschine nicht lösen kann. Vor dem
Betreiben der Schleifmaschine die Festigkeit der
Spannmutter überprüfen. Es ist zu beachten, daß
sich die zulässige Drehzahl eines
Werkzeugvorsatzes mit zunehmender Schaftlänge
zwischen Spannfutterende und Werkzeugvorsatz
verringert (Ausladung).

11
INBETRIEBNAHME DES WERKZEUGES
SCHMIERUNG
Ingersoll–Rand Nr. 10 Ingersoll–Rand Nr. 67
Das Werkzeug stets mit einem Leitungsöler verwenden.
Es wird folgende Filter–Regler–Öler–Kombination
empfohlen:
Ingersoll–Rand Modell–Nr. C08–C2–FKG0
U.S.A. Nr. C08–02–FKG0–28
Wird kein Leitungsöler verwendet, nach jeweils zwei
Betriebsstunden 0,5 –1 ccm Ingersoll–Rand–Öl Nr. 10 in
den Lufteinlaßdes Werkzeuges geben.
Gemäß Erfahrung in regelmäßigen Abständen den
Spindellagerdeckel abnehmen und Ritzel und Ritzelrad
mit 2 ccm Ingersoll–Rand–Fett Nr. 67 schmieren. Bei zu
starker Schmierung kann Fett um Spindel/Spannfutter
herum austreten.
HAUPTROHRLEITUNG MIT DREIFACHEM
DURCHMESSERDES
LUFTEINLASSES
ZUM
DRUCKLUFT-
SYSTEM
ZUM
DRUCKLUFT-
WERKZEUG
ÖLER
REGLER FILTER
NEBENROHRLEITUNG
MIT ZWEIFACHEM
DURCHMESSER DES
LUFTEINLASSES
REGELMÄSSIG
ABLASSEN
KOMPRESSOR
(Zeichn. TPD905–1)
TECHNISCHE DATEN
Modell Griffart Spannfutter-
größeFreie Drehzahl
HSchallpegel
dB (A) ♦Schwingungs– intensität
Druck •Leistung m/s2
302, 302–EU gerader Griff 1/4”18.000 97,9 110,9 1,1
HGemäß ANSI S5.1–1971 bei freier Drehzahl getestet
♦Gemäß ISO8662–1 mit einer künstlichen, unsymmertischen Belastung bei 50% der Nenndrehzahl für ungeregelte
Werkzeuge und 80% der freien Nenndrehzahl für geregelte Werkzeuge getestet.
•ISO3744

Ingersoll–Rand, Co.
Swan Lane, Hindley Green, Wigan WN2 4EZ
ISO8662
(1994 →) XUA XXXXX →
Juni, 2000 Juni, 2000
Winkelschleifmaschinen der Baureihe 302–EU
98/37/EG
12
KONFORMITÄTSERKLÄRUNG
Wir (Name des Herstellers)
(Adresse)
erklären hiermit, gemäß unserer alleinigen Verantwortung, daßdie Geräte:
auf die sich diese Erklärung bezieht, den Richtlinien:
unter Anlehnung an die folgenden Grundnormen
entsprechen:
Serien–Nr.–Bereich:
D. Vose Kevin R. Morey
Name und Unterschrift der Bevollmächtigten Name und Unterschrift der Bevollmächtigten
Datum Date
HINWEIS
DIESE ANWEISUNGEN SIND SORGFÄLTIG AUFZUBEWAHREN. NICHT ZERSTÖREN.
Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach Materialarten getrennt der
Wiederverwertung zuzuführen.

Indirizzare tutte le comunicazioni al piùvicino
concessionario od ufficio Ingersoll–Rand.
Ingersoll–Rand Company 2000
Stampato in Giappone
03534393
Modulo P6768
Edizione 6
Giugno, 2000
ISTRUZIONI PER
SMERIGLIATRICI AD ANGOLO PER STAMPI
MODELLI 302 E 302–EU
AVVISO
Le smerigliatrici ad angolo modelli 302 e 302–EU sono state progettate per smerigliare,
troncare, pulire, sbavare e smussare orli taglienti nel caso in cui un attrezzo dritto non
èpratico.
La Ingersoll–Rand non èresponsabile delle modifiche apportate alle pompe dai clienti
per adattarli ad applicazioni per le quali la Ingersoll–Rand non sia stata interpellata.
AVVERTENZA
IMPORTANTE INFORMAZIONE DI SICUREZZA ACCLUSA.
LEGGERE IL PRESENTE MANUALE PRIMA DI USARE L’ATTREZZO.
ÈRESPONSABILITÀDEL DATORE DI LAVORO DI METTERE
QUEST’INFORMAZIONE NELLE MANI DELL’OPERATORE.
LA MANCATA OSSERVANZA DELLE SEGUENTI AVVERTENZE PUÒCAUSARE
LESIONI FISICHE
MESSA IN SERVIZIO DELL’ATTREZZO
•Usare, ispezionare e mantenere sempre
quest’attrezzo secondo tutti i regolamenti (locali,
statali, federali e nazionale), che possano essere
applicabili agli attrezzi a mano pneumatici.
•Per sicurezza, massime prestazioni e massima
durabilitàdelle parti, usare quest’attrezzo ad una
massima pressione d’aria di 90 psig (6,2 bar/
620 kPa) all’ingresso con un flessibile di
alimentazione dell’aria con diametro interno di
1/4”(8 mm).
•Disinserire sempre l’alimentazione aria e staccare
il relativo tubo dall’attrezzo, prima di installare,
togliere o regolare qualsiasi accessorio, oppure
prima di eseguire qualsiasi operazione di
manutenzione dell’attrezzo.
•Non adoperare tubi e raccordi danneggiati,
consunti o deteriorati.
•Assicurarsi che tutti i tubi ed i raccordi siano delle
corrette dimensioni e saldamente serrati.
Consultare il disegno TPD905–1 per una tipica
disposizione dei tubi.
•Usare sempre aria pulita ed asciutta alla pressione
max di 90 psig. Polvere, fumi corrosivi e/o un
eccesso di umiditàpossono rovinare il motore di un
attrezzo pneumatico.
•Non lubrificare gli utensili con liquidi infiammabili
o volatili come kerosene, gasolio o combustibile per
aviogetti.
•Non togliere nessuna etichetta. Sostituire eventuali
etichette danneggiate.
COME USARE L’ATTREZZO
•Indossare sempre degli occhiali protettivi quando si
adopera questo attrezzo o se ne esegue la
manutenzione.
•Indossare sempre delle cuffie protettive quando si
adopera questo attrezzo.
•Tenere le mani, gli indumenti sciolti ed i capelli
lunghi distanti dall’estremitàbattente
dell’attrezzo.
•Fare attenzione e cercare di anticipare improvvise
variazioni di movimento durante l’avviamento e
l’uso di qualsiasi utensile pneumatico.
•Nell’usare l’attrezzo, mantenere con il corpo una
posizione salda e ben bilanciata. Non sbilanciarsi
durante l’uso di questo attrezzo. Delle elevate
reazioni di coppia si possono verificare alla
pressione d’aria raccomandata o inferiore.
•L’accessorio dell’utensile potrebbe continuare a
funzionare brevemente dopo che èstata disinserita
l’immissione.
•Gli attrezzi pneumatici possono vibrare durante
l’uso. Le vibrazioni, i movimenti ripetitivi o le
posizioni scomode possono risultare dannosi per le
mani e le braccia. Interrompere l’uso dell’utensile
se si avvertono sintomi di disagio fisico, formicolio
o dolore. Interpellare un medico prima di
riprendere il lavoro.
•Usare accessori raccomandati dalla
Ingersoll–Rand.
•Questo utensile non èstato progettato per operare
in atmosfere esplosive.
•Questo utensile non èisolato contro le scosse
elettriche.
AVVISO
L’uso di ricambi non originali Ingersoll–Rand potrebbe causare condizioni di pericolosità, compromettere le prestazioni
dell’attrezzo ed aumentare la necessitàdi manutenzione, inoltre potrebbe invalidare tutte le garanzie.
Le riparazioni devono essere effettuate soltanto da personale autorizzato e qualificato. Rivolgersi al piùvicino centro di
assistenza tecnica Ingersoll–Rand.
I

14
IDENTIFICAZIONE DELLE ETICHETTE DI AVVERTENZA
AVVERTENZA
LA MANCATA OSSERVANZA DELLE SEGUENTI AVVERTENZE PUÒCAUSARE LESIONI
FISICHE
Indossare sempre degli
occhiali protettivi quando si
adopera questo attrezzo o se
ne esegue la manutenzione.
AVVERTENZA
Indossare sempre delle
cuffie protettive quando si
adopera questo attrezzo.
Gli attrezzi pneumatici possono
vibrare durate l’uso. Le
vibrazioni, i movimenti ripetitivi
o le posizioni scomode possono
risultare dannosi per le mani e le
braccia. Interrompere l’uso
dell’utensile se si avvertono
sintomi di disagio fisico,
formicolio o dolore. Interpellare
un medico prima di riprendere il
lavoro.
Non trasportare l’attrezzo
tenendolo per il tubo.
AVVERTENZA
Nell’usare l’attrezzo, mantenere
con il corpo una posizione salda
e ben bilanciata. Non sbilanciarsi
durante l’uso di questo attrezzo.
Lavorare con massima
pressione aria di 90 psig
(6,2 bar/620 kPa).
90 psig
(6.2bar/620kPa)
Etichette di avvertenza
internazionali:
Ordine Parte Nr. __________
Disinserire sempre
l’alimentazione aria e staccare il
relativo tubo, prima di installare,
togliere o regolare qualsiasi
accessorio, oppure prima di
eseguire qualsiasi operazione di
manutenzione dell’attrezzo.
Non adoperare tubi e raccordi
danneggiati, consunti o
deteriorati.
AVVERTENZA
AVVERTENZA AVVERTENZA
AVVERTENZA
AVVERTENZA
AVVERTENZA
AVVERTENZE SPECIFICHE PER LE SMERIGLIATICI
AVVERTENZA
LA MANCATA OSSERVANZA DELLE SEGUENTI AVVERTENZE PUÒCAUSARE
LESIONI FISICHE
•Non utilizzare questo attrezzo se la velocitàlibera
effettiva supera il valore indicato sulla targhetta
dei dati.
•Prima di montare una mola, dopo una qualsiasi
riparazione dell’attrezzo, oppure ogni qualvolta
una smerigliatrice viene consegnata all’operatore
per l’uso, controllare con un contagiri la velocità
libera della smergliatrice onde accetarsi che la sua
velocitàeffettiva alla pressione di 90 psig (6,2
bar/620kPa) non supera il valore in giri/min. Le
smerigliatrici in uso sul luogo di lavoro devono
essere sottoposto a un controllo analogo almeno ad
ogni turn di lavoro.
•Non adoperare alcuna mola, fresa o altro
accessorio avente una velocitàoperativa massima
inferiore alla velocitàlibera della smerigliatrice su
cui tale accessorio deve essere montato. Attenersi
sempre alla massima velocitàindicata sull’etichetta
delle mole.
•Controllare che tutte le mole non presentono
scheggiature o incrinature prima di montarle
sull’attrezzo. Non utilizzare una mola scheggiata,
incrinata o altrimenti danneggiata. Non adoperare
una mola scheggiata, incrinata o altrimenti
danneggiata. Non utilizzare una mola che sia stata
tenuta a bagno nell’acqua o in altro liquido.
•Dopo ever montato una nuova mola, posizionare la
smerigliatrice sotto un banco di lavoro in acciaio, o
all’interno di un pezzo fuso ed azionarla per
almeno 60 secondi. Assicurarsi che nessuno si trova
nel piano operativo della smerigliatrice. Se una
mola disco èdifettosa, montata erroneamente o
della dimensione o velocitàsbagliata, essa,
generalmente, si romperàdurante questo collaudo.
•Quando si inizia a lavorare con una mola fredda
applicarla alla superficie di lavoro lentamente,
finchènon si riscalda gradualmente. Portare la
mola a contatto con la superficie di lavoro un
maniera progressiva, evitando gli urti e la
pressione eccessiva.
•Le smerigliatrici ad angol modelli 302 hanno una
velocitàlibera di 16 000 giri/min. quando azionata
ad una pressione d’aria di 90 psig (6,2 bar/620
kPa). Operazione a pressione d’aria maggiore
causeràeccessiva velocità.
•Assicurarsi sempre che la dimensione della pinza
corrisponda a quella del gambo dell’accessorio.
•Inserire sempre il gambo dell’attrezzo nella pinza
in misura non inferiore a 10 mm. Serrare
accuratamente il dado della pinza, onde impedire
la fuoriuscita dell’accessorio durante
l’azionamento della smerigliatrice. Controllare il
serraggio del dado della pinza prima di azionare la
smergliatricie. Prestare particolare attenzione al
fatto che la velocitàconsentita di una mola a
gambo viene diminuita quando la lunghezza
dell’albero tra l’estremitàdella pinza e la mola
viene incrementata (sporgenza).

15
MESSA IN SERVIZIO DELL’ATTREZZO
LUBRIFICAZIONE
Ingersoll–Rand Nr. 10 Ingersoll–Rand Nr. 67
Con questo attrezzo usare sempre un lubrificatore di linea.
Si raccomanda l’uso del seguente gruppo
filtro–regolatore–lubrificatore:
per gli USA –Nr. C08–02–FKG0–28
per gli altri paesi –Nr. C08–C2–FKG0
Dopo ogni due ore di funzionamento, se non viene usato
un lubrificatore di linea, iniettare da 1/2 a 1 cc di olio
Ingersoll–Rand Nr. 10 nell’entrata aria.
Periodicamente come indicato dall’esperienza
acquisita, togliere il tappo del cuscinetto e lubrificare il
pignone ed il suo ingranaggio con 2 cc di grasso
Ingersoll–Rand Nr. 67. Eccessiva lubificazione causa lo
spargimento del grasso attorno al corpo del collardino
del mandrino.
TUBAZIONE
PRINCIPALE, 3 VOLTE
LA DIMENSIONE
DELL’ENTRATA ARIA
DELL’UTENSILE
ALL’IMPIANTO
PNEUMATICO
ALL’UTENSILE
PNEUMATICO
LUBRIFICATORE
REGOLATORE FILTRO
DIRAMAZIONE, 2 VOLTE
LA DIMENSIONE
DELL’ENTRATA ARIA
DELL’UTENSILE SVUOTARE
REGOLARMENTE
COMPRESSORE
(il disegno TPD905–1)
SPECIFICA
Modello Tipo
d’impugnatura Dimenzione della pinza Velocità libera
HLivello suono
dB (A) ♦Livello di vibrazione
Pressione •Potenza m/s2
302, 302–EU inclinata 1/4”18.000 97,9 110,9 1,1
HCollaudato secondo i criteri ANSI S5.1–1971 a velocitàlibera
♦Collaudato secondo i criteri ISO8662–1 con carico artificiale non bilanciato a 50% della velocitànominale per attrezzi
non regolamentari e a velocitàlibera nominale dell’80% per attrezzi regolamentari.
•ISO3744

Ingersoll–Rand, Co.
Swan Lane, Hindley Green, Wigan WN2 4EZ
ISO8662
Giugno, 2000 Giugno, 2000
(1994 →) XUA XXXXX →
Smerigliatrici ad angolo per stampi modello 302–EU
98/37/CE
16
DICHIARAZIONE DI CONFORMITÀ
Noi
(nome del fornitore)
(indirizzo)
dichiariamo sotto la nostra unica responsabilitàche il prodotto:
a cui si riferisce la presente dichiarazione èconforme alle normative delle direttive:
secondo i seguenti standard:
Numeri di Serie:
D. Vose Kevin R. Morey
Nome efirma delle persone autorizzate Nome efirma delle persone autorizzate
Data Date
AVVISO
CONSERVARE QUESTE INSTRUZIONI. NON DISTRUGGERLE.
Quando l’attrezzo èdiventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i componenti secondo
i materiali in modo da poterli riciclare.

Toda comunicación se deberádirigir a la oficina o
al distribuidor Ingersoll–Rand más próximo.
Ingersoll–Rand Company 2000
Impreso en Japón
03534393
Impreso P6768
Edición 6
Junio, 2000
INSTRUCCIONES PARA
AMOLADORAS DE ANGULARES ESTÁN MODELO 302 Y 302–EU
NOTA
Las amoladoras angulares modelo 302 y 302–EU están diseñadas para trabajos de
amoladura, esmerilado, pulido y para matar aristas vivas en los casos en que no
resulta práctico utilizar una herramienta recta.
Ingersoll–Rand no aceptaráresponsabilidad alguna por la modificación de las
herramientas efectuada por el cliente para las aplicaciones que no hayan sido
consultadas con Ingersoll–Rand.
AVISO
SE ADJUNTA INFORMACIÓN IMPORTANTE DE SEGURIDAD.
LEA ESTE MANUAL ANTES DE USAR LA HERRAMIENTA.
ES RESPONSABILIDAD DE LA EMPRESA ASEGURARSE DE QUE EL OPERARIO
ESTÉAL TANTO DE LA INFORMACIÓN QUE CONTIENE ESTE MANUAL.
EL HACER CASO OMISO DE LOS AVISOS SIGUIENTES PODRÍA OCASIONAR
LESIONES.
PARA PONER LA HERRAMIENTA EN
SERVICIO
•Utilice, inspeccione y mantenga esta herramienta
siempre de acuerdo con todas las normativas
locales y nacionales que se apliquen a las
herramientas neumáticas de utilización manual o
que se sujeten con la mano.
•Para mayor seguridad, rendimiento óptimo y larga
vida útil de las piezas, utilice esta herramienta a
una presión de aire máxima de 90 psig
(6,2 bar/620 kPa) con una manguera de suministro
de aire con diámetro interno de 8 m.
•Corte siempre el suministro de aire y desconecte la
manguera de suministro de aire antes de instalar,
desmontar o ajustar cualquier accesorio de esta
herramienta, o antes de realizar cualquier
operación de mantenimiento de la misma.
•No utilice mangueras de aire y racores dañados,
desgastados ni deteriorados.
•Asegúrese de que todos los racores y mangueras
sean del tamaño correcto y estén bien apretados. El
Esq. TPD905–1 muestra una disposición
característica de las tuberías.
•Use siempre aire limpio y seco a una presión
máxima de 90 psig (6,2 bar/620 kPa). El polvo, los
gases corrosivos y el exceso de humedad pueden
estropear el motor de una herramienta neumática.
•No lubrique las herramientas con líquidos
inflamables o volátiles tales como queroseno, gasoil
o combustible para motores a reacción.
•No saque ninguna etiqueta. Sustituya toda etiqueta
dañada.
UTILIZACIÓN DE LA HERRAMIENTA
•Use siempre protección ocular cuando utilice esta
herramienta o realice operaciones de
mantenimiento en la misma.
•Use siempre protección para los oídos cuando
utilice esta herramienta.
•Mantenga las manos, la ropa suelta y el cabello
largo alejados del extremo giratorio de la
herramienta.
•Anticipe y estéatento a los cambios repentinos en
el movimiento durante la puesta en marcha y
utilización de toda herramienta motorizada.
•Mantenga una postura del cuerpo equilibrada y
firme. No estire demasiado los brazos al manejar la
herramienta. Pueden darse elevados pares de
reacción a la presión de aire recomendada, e
incluso a presiones inferiores.
•El eje de la herramienta puede seguir girando
brevemente después de haberse soltado la palanca
de mando.
•Las herramientas neumáticas pueden vibrar
durante el uso. La vibración, los movimientos
repetitivos o las posiciones incómodas pueden
dañarle los brazos y manos. En caso de
incomodidad, sensación de hormigueo o dolor, deje
de usar la herramienta. Consulte con el médico
antes de volver a utilizarla.
•Utilice únicamente los accesorios Ingersoll–Rand
recomendados.
•Esta herramienta no ha sido diseñada para
trabajar en ambientes explosivos.
•Esta herramienta no estáaislada contra descargas
eléctricas.
NOTA
El uso de piezas de recambio que no sean las auténticas piezas Ingersoll–Rand puede poner en peligro la seguridad,
reducir el rendimiento de la herramienta y aumentar los cuidados de mantenimiento necesarios, asícomo invalidar toda
garantía.
Las reparaciones sólo se deben encomendar a personal debidamente cualificado y autorizado. Consulte con el centro de
servicio autorizado Ingersoll–Rand más próximo.
E

18
ETIQUETAS DE AVISO
AVISO
EL HACER CASO OMISO DE LOS AVISOS SIGUIENTES PODRÍA OCASIONAR
LESIONES.
ADVERTENCIA
Las herramientas neumáticas
pueden vibrar durante el uso.
La vibración, los movimientos
repetitivos o las posiciones
incómodas podrían dañarle los
brazos y las manos. En caso
de incomodidad, sensación de
hormigueo o dolor, dejar de
usar la herramienta. Consultar
al médico antes de volver a uti-
lizarla.
No coger la herramienta
por la manguera para le-
vantarla.
ADVERTENCIA
Mantener una postura del cuerpo
equilibrada y firme. No estirar de-
masiado los brazos al manejar la
herramienta.
Manejar la herramienta a una
presión de aire máxima de 90
psig (6,2 bar/620 kPa).
90 psig
(6.2bar/620kPa)
Etiqueta de Aviso
Internacional:
Pida Pieza No. ___________
Cortar siempre el suministro
de aire y desconectar la man-
guera de suministro de aire
antes de instalar, retirar o ajus-
tar cualquier accesorio de esta
herramienta, o antes de reali-
zar cualquier operación de
mantenimiento de la misma.
No utilizar mangueras de aire
y accesorios dañados, des-
gastados ni deteriorados.
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
Use siempre protección ocular
cuando utilice esta herramienta
o realice operaciones de
mantenimiento en la misma.
Use siempre protección para
los oídos cuando utilice esta
herramienta.
AVISOS ESPECÍFICOS PARA AMOLADORA
AVISO
EL HACER CASO OMISO DE LOS AVISOS SIGUIENTES PODRÍA OCASIONAR
LESIONES.
•No use esta herramienta si la velocidad en vacío
real excede la indicada en la placa de
identificación.
•Antes de montar una muela, después de reparar la
herramienta o cuando se proporcione una
amoladora para su uso, compruebe la velocidad en
vacío de la amoladora con un tacómetro para
asegurarse de que su velocidad real a 90 psig (6,2
bar/620 kPa) no exceda la velocidad estampada o
impresa en la placa de identificación. Las
amoladoras que están en uso también se deberán
revisar al menos una vez en cada turno de trabajo.
•No utilice ninguna muela, fresa u otro accesorio
cuya velocidad máxima de funcionamiento sea
menor que la velocidad en vacío de la amoladora
con la que se estéusando. Obsérvese siempre la
velocidad máxima indicada en la arandela de
sujeción de la muela.
•Inspeccione todas las muelas antes de su montaje
por si presentaran muescas o grietas. No use una
muela que presente muescas o grietas o cualquier
otro daño. No utilice una muela que haya estado a
remojo en agua o en cualquier otro líquido.
•Después de montar una muela nueva, sujete la
amoladora bajo un banco de acero o dentro de un
molde de fundición y hágala funcionar durante 60
segundos como mínimo. Asegúrese de que no haya
nadie en el entorno de operación de la muela. Si la
muela es defectuosa, estámal montada o es del
tamaño y velocidad incorrectas, normalmente
fallaráen este momento.
•Cuando ponga en marcha una muela en frío,
aplíquela lentamente a la pieza a trabajar para que
se caliente gradualmente. Aplique la muela a la
pieza suavemente, y evite golpes o exceso de
presión.
•Las amoladoras angulares modelo 302 tienen una
velocidad en vacío de 16000 rpm cuando se operan
a una presión de aire máxima de 90 psig (620
bar/6,2 kPa). Su utilización a una presión superior
produciráun exceso de velocidad.
•Utilice siempre una pinza del tamaño
correspondiente al del vástago del accesorio.
•Introduzca siempre el vástago de la herramienta en
la pinza un mínimo de 10 mm. Apriete la tuerca de
la pinza de manera segura para evitar que el
accesorio se afloje durante el funcionamiento de la
amoladora. Compruebe el apriete de la tuerca de
pinza antes de utilizar la amoladora. Preste
especial atención al hecho de que la velocidad
admitida de una punta montada disminuye cuando
se incrementa la longitud de un eje entre el
extremo de la pinza y la punta montada (saliente).

19
PARA PONER LA HERRAMIENTA EN SERVICIO
LUBRICACIÓN
Ingersoll–Rand Nº. 10 Ingersoll–Rand Nº. 67
Utilice siempre un lubricador de aire comprimido con esta
herramienta.
Recomendamos utilizar el siguiente conjunto de
filtro–lubricador–regulador:
Internacional –Nº. C08–C2–FKG0
Para EE.UU. –Nº. C08–02–FKG0–28
Después de cada dos horas de funcionamiento, si no se
usa un lubricante de línea de aire comprimido,
inyecte 1/2 –1 cc de aceite Ingersoll–Rand Nº. 10 en la
admisión de aire.
De vez en cuando, según indique la experiencia, saque
la pista del cojinete del husillo y lubrique el piñón y el
engranaje del piñón con 2 cc de grasa Ingersoll–Rand
Nº. 67. Un exceso de lubricación haráque caiga grasa
en el cuerpo de la pinza del husillo.
TUBERÍAS PRINCIPALES 3
VECES EL TAMAÑO DE
ENTRADA DE HERRAMIENTA
NEUMÁTICA
AL SISTEMA
NEUMÁTICO
A LA
HERRA–
MIENTA
NEUMÁTICA
LUBRICADOR
REGULADOR FILTRO
TUBERÍA DE RAMAL
2 VECES EL TAMAÑO
DE ENTRADA DE
HERRAMIENTA
NEUMÁTICA
PURGAR
PERIÓDICAMENTE
COMPRESOR
(Esq. TPD905–1)
ESPECIFICACIONES
Modelo Tipo de
empuñadura Tamaño de pinza Velocidad en vacío
HNivel de sonido
dB (A) ♦Nivel de vibraciones
Presión•Potencia m/s2
302, 302–EU Recta 1/4”18.000 97,9 110,9 1,1
HProbado en conformidad con ANSI S5.1–1971 a velocidad libre
♦Probado en conformidad con ISO8662–1 con carga desequilibrada artificial a 50% de la velocidad nominal para las
herramientas sin reguladores y a 80% de la velocidad libre nominal para las herramientas reguladas.
•ISO3744

Ingersoll–Rand, Co.
Swan Lane, Hindley Green, Wigan WN2 4EZ
ISO8662
Junio, 2000 Junio, 2000
(1994 →) XUA XXXXX →
Amoladoras de Angulares Modelo 302–EU
98/37/CE
20
DECLARACIÓN DE CONFORMIDAD
Los abajo firmantes
(nombre del proveedor)
(domicilio)
Declaramos que, bajo nuestra responsabilidad exclusiva, el producto:
a los que se refiere la presente declaración, cumplen con todo lo establecido en las
directivas:
conforme a los siguientes estándares:
Gama de No. de Serie:
D. Vose Kevin R. Morey
Nombre yfirma de las personas autorizadas Nombre yfirma de las personas autorizadas
Fecha Date
NOTA
GUARDE ESTAS INSTRUCCIONES. NO LAS DESTRUYA.
Una vez vencida la vida útil de la herramienta, se recomienda desarmar la herramienta, desengrasarla y separar las
piezas según el material de fabricación para que puedan ser recicladas.
