Ingersoll-Rand TA User manual

Form 16576209
Edition 1
May 2005
Air Grinders
TA, TXA, TX and TXD
Product Information
Especificaciones del producto
Spécifications du produit
Especificações do Produto
Save These Instructions

2 Form 16576209-Edition 1

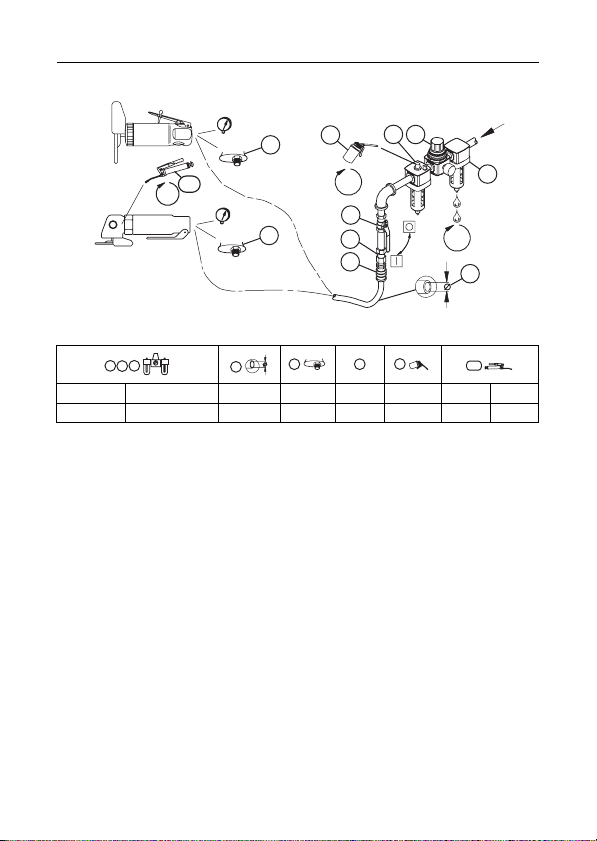

(Dwg. 16573800)
I-R # - NPT I-R # - BS inch (mm) NPT I-R # I-R # I-R # cm3
C28231-800 C18-C3-FGGO-29 3/8 (10) 1/4 MSCF32 10 67 2
4
7
5
32
1
9
48h
6
24h
10
8h
PMAX
8
6
PMAX
13
256 7 910

Form 16576209-Edition 1 3
Product Safety Information
Intended Use:
These Air Grinders are designed for material removal or cutting off using a rotated abrasive wheel, in
accordance with the product specification table.
WARNING
• Do not mark any nonmetalic surface of this tool with customer identification codes. Such action
could affect tool performance.
For additional information refer to Air Grinder Product Safety Information Manual Form 04584959.
Manuals can be downloaded from www.irtools.com.
Product Specifications
Model
Free
Speed Arbor Size Wheel
Type
Wheel
Diameter
Maximum
Wheel
Thickness
Guard Part
Number
rpm inch (mm) inch (mm)
TX180RH63 18,000 3/8"-24 1 3 (76) 1/2 (12.7) LE2-931
TXD180RH63 18,000 3/8"-24 1 3 (76) 1/2 (12.7) LE2-931
TA180RP63 18,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3
TA180RP63L 20,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3
TA180RH64 18,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA180RH64C 18,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA180RH64L 18,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA150RH64 15,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA150RH64C 15,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA150RH64L 15,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA120RP64 12,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TA120RP64C 12,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TA120RP64L 12,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TA120FP64 12,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TA90FP64 9,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TXA160RH64 16,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TXA160RH64C 16,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TXA160RH64L 16,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TXA140RH64 14,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TXA140RP64 14,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TXA135RP64 13,500 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TXA135RP64C 13,500 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TXA135RP64L 13,500 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4

4 Form 16576209-Edition 1
Installation and Lubrication
Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet. Drain condensate from
valve(s) at low point(s) of piping, air filter and compressor tank daily. Install a properly sized Safety Air Fuse
upstream of hose and use an anti-whip device across any hose coupling without internal shut-off, to prevent
hose whipping if a hose fails or coupling disconnects. See drawing 16573800 and table on page 2.
Maintenance frequency is shown in circular arrow and defined as h=hours, d=days, and m=months. Items
identified as:
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts
be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll-Rand Office or Distributor.
1. Air filter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-off valve 9 Oil
5. Hose diameter 10. Grease

Form 16576209-Edition 1 5
ES
Información de seguridad sobre el producto
Uso indicado:
Estas amoladoras neumáticas están diseñadas para eliminar material mediante un accesorio
rotatorio, de acuerdo con la tabla de especificaciones del producto.
ADVERTENCIA
• No marque ninguna superficie no metálica de esta herramienta con los códigos de identificación
del cliente. Tal acción podría afectar al rendimiento de la herramienta.
Para más información, consulte el Manual de información de seguridad de producto 04584959
Amoladora de matrices neumática.
Los manuales pueden descargarse en www.irtools.com.
Especificaciones
Modelo
Veloci
dad libre Tamaño de
eje
Tipo de
muela
Tamaño de
muela
Grosor máximo
de la muela
Número de
pieza
del protector
rpm Pulgadas (mm) Pulgadas (mm)
TX180RH63 18,000 3/8"-24 1 3 (76) 1/2 (12.7) LE2-931
TXD180RH63 18,000 3/8"-24 1 3 (76) 1/2 (12.7) LE2-931
TA180RP63 18,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3
TA180RP63L 20,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3
TA180RH64 18,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA180RH64C 18,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA180RH64L 18,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA150RH64 15,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA150RH64C 15,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA150RH64L 15,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA120RP64 12,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TA120RP64C 12,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TA120RP64L 12,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TA120FP64 12,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TA90FP64 9,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TXA160RH64 16,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TXA160RH64C 16,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TXA160RH64L 16,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TXA140RH64 14,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TXA140RP64 14,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TXA135RP64 13,500 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TXA135RP64C 13,500 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TXA135RP64L 13,500 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4

6 Form 16576209-Edition 1
ES
Instalación y lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) en la
entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la tubería, filtro de
aire y depósito del compresor de forma diaria. Instale una contracorriente de manguera de fusil de aire de
seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento de manguera
sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o de
que el acoplamiento se desconecte. Consulte la dibujo 16573800 y la tabla en la página 2.
La frecuencia de mantenimiento se muestra en forma de flecha circular y se define como h=horas, d=días y
m=meses. Los elementos se identifican como:
Piezas y mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla y separar
las piezas de acuerdo con el material del que están fabricadas para reciclarlas.
El idioma original de este manual es el inglés.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un Centro de
Servicio Autorizado.
Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersoll-Rand más próximo.
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricador 8. Fusil de aire de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera 10. Grasa

Form 16576209-Edition 1 7
FR
Informations de sécurité du produit
Utilisation prévue:
Ces meuleuses pneumatiques sont conçues pour enlever de la matière ou effectuer des découpes à
l'aide d'un disque abrasif rotatif, conformément au tableau des spécifications de produit.
ADVERTISSEMENT
• Ne pas marquer les codes d’identification client sur les surfaces non métalliques de cet outil. De
telles actions pourraient affecter les performances de l’outil.
Pour des informations complémentaires, reportez-vous au manuel 04584959 d'information de sécurité
du produit Meuleuse pneumatique légère.
Les manuels peuvent être téléchargés à l'adresse www.irtools.com.
Spécifications du produit
Modèle
Vitesse
libre Taille de
l'arbre
Typ e de
disque
Taille de
disque
Epaiss
eur maximale
du disque
Numéro de
pièce du
protecteur
t/m Pouces (mm) Pouces (mm)
TX180RH63 18,000 3/8"-24 1 3 (76) 1/2 (12.7) LE2-931
TXD180RH63 18,000 3/8"-24 1 3 (76) 1/2 (12.7) LE2-931
TA180RP63 18,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3
TA180RP63L 20,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3
TA180RH64 18,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA180RH64C 18,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA180RH64L 18,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA150RH64 15,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA150RH64C 15,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA150RH64L 15,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA120RP64 12,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TA120RP64C 12,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TA120RP64L 12,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TA120FP64 12,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TA90FP64 9,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TXA160RH64 16,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TXA160RH64C 16,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TXA160RH64L 16,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TXA140RH64 14,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TXA140RP64 14,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TXA135RP64 13,500 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TXA135RP64C 13,500 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TXA135RP64L 13,500 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4

8 Form 16576209-Edition 1
FR
Installation et lubrification
Dimensionnez l'alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau de l'entrée
d'air de l'outil. Drainez quotidiennement le condensat des vannes situées aux points bas de la tuyauterie, du
filtre à air et du réservoir du compresseur. Installez un raccordement à air de sûreté dont la taille est adaptée
au tuyau et placez-le en amont de celui-ci, puis utilisez un dispositif anti-débattement sur tous les raccords
pour tuyaux sans fermeture interne, afin d'empêcher les tuyaux de fouetter si l'un d'entre eux se décroche ou
si le raccord se détache. Reportez-vous à l'illustration 16573800 et au tableau de la page 2.
Les intervalles d'entretien sont indiqués à l'aide d'une flèche circulaire et définis à l'aide de lettres (h = heures,
d = jours et m =mois). Eléments identifiés en tant que:
Pièces détachées et maintenance
A la fin de sa durée de vie, il est recommandé de démonter l'outil, de dégraisser les pièces et de les séparer
en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Ce manuel a été initialement rédigé en anglais.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de services autorisé.
Adressez toutes vos communications au Bureau Ingersoll-Rand ou distributeur le plus proche.
1. Filtre à air 6. Taille du filetage
2. Régulateur 7. Raccord
3. Lubrificateur 8. Raccordement à air de sûreté
4. Vanne d'arrêt d'urgence 9. Huile
5. Diamètre du tuyau 10. Graisse

Form 16576209-Edition 1 9
PT
Informações de Segurança do Produto
Utilização prevista:
Estes rectificadores pneumáticos foram concebidos para remoção de materiais ou o seu corte,
utilizando um acessório abrasivo rotativo, de acordo com a tabela de especificações do produto.
AVISO
• Não marque nenhuma superfície não metálica desta ferramenta com códigos de identificação do
cliente. Isto poderia afectar o desempenho da ferramenta.
Para obter informações mais detalhadas, consulte o manual com as informações de segurança do
produto do rectificador de matrizes pneumático 04584959.
Pode transferir manuais do seguinte endereço da Internet: www.irtools.com.
Especificações do Produto
Modelo
Veloci
dade livre Tamanho
do veio
Tipo de
mó
Tamanho da mó
Espessur
a máxima
da mó
Número de
peça da
protecção
rpm Polegadas (mm) Polegadas (mm)
TX180RH63 18,000 3/8"-24 1 3 (76) 1/2 (12.7) LE2-931
TXD180RH63 18,000 3/8"-24 1 3 (76) 1/2 (12.7) LE2-931
TA180RP63 18,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3
TA180RP63L 20,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3
TA180RH64 18,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA180RH64C 18,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA180RH64L 18,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA150RH64 15,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA150RH64C 15,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA150RH64L 15,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TA120RP64 12,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TA120RP64C 12,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TA120RP64L 12,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TA120FP64 12,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TA90FP64 9,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TXA160RH64 16,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TXA160RH64C 16,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TXA160RH64L 16,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TXA140RH64 14,000 3/8"-24 1 4 (100) 1/4 (6.4) AG20-106-4
TXA140RP64 14,000 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TXA135RP64 13,500 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TXA135RP64C 13,500 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4
TXA135RP64L 13,500 3/8"-24 27 4 (100) 1/4 (6.4) AG20-106-4

10 Form 16576209-Edition 1
PT
Instalação e lubrificação
Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de serviço máxima
(PMAX) da ferramenta na entrada da ferramenta. Drene diariamente o condensado da(s) válvula(s)
instalada(s) no(s) ponto(s) mais baixo(s) da(s) tubagem(ens), do filtro de ar e do reservatório do compressor.
Instale um fusível de ar de segurança de tamanho adequado a montante da mangueira e utilize um
dispositivo antivibração e antiflexão em todas as uniões de mangueiras que não estejam equipadas com um
sistema interno de interrupção, para evitar que as mangueiras se agitem se uma mangueira falhar ou se a
união se desligar. Consulte o desenho 16573800 e a tabela da página 2.
A frequência da manutenção é indicada por uma seta circular e é definida como h=horas, d=dias e m=meses.
Itens identificados como:
Peças e Manutenção
Quando a ferramenta não mais funcionar eficazmente, recomenda-se que a mesma seja desmontada, limpa
e que as suas peças sejam separadas por tipo de material para poderem ser recicladas.
O idioma original deste manual é o inglês.
A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de Assistência
Técnica Autorizado.
Envie toda a correspondência ao Escritório ou Distribuidor Ingersoll-Rand mais próximo.
1. Filtro de ar 6. Tamanho da rosca
2. Regulador 7. União
3. Lubrificador 8. Fusível de ar de segurança
4. Válvula de interrupção de emergência 9. Óleo
5. Diâmetro da mangueira 10. Massa lubrificante

Form 16576209-Edition 1 11
Notes

www.irtools.com
© 2005 Ingersoll-Rand Company
