Ingersoll-Rand AG Series User manual

Form 80152853
Edition 1
January 2005
Air Grinders
AG Series
Product Information
Technische Produktdaten
Produktspecifikationer
Especificaciones del producto
Spécifications du produit
Tuote-erittely
Specifiche prodotto
Produktspesifikasjoner
Productspecificaties
Especificações do Produto
Produktspecifikationer
Προδιαγραφές προϊόντος
Specifikace výrobku
Toote spetsifikatsioon
A termék jellemzői
Gaminio techniniai duomenys
Ierices specifikacijas
Dane techniczne narzędzia
Rozmiar
Špecifikácie produktu
Specifikacije izdelka
Технические характеристики
изделия
Save These Instructions

2 Form 80152853-Edition 1

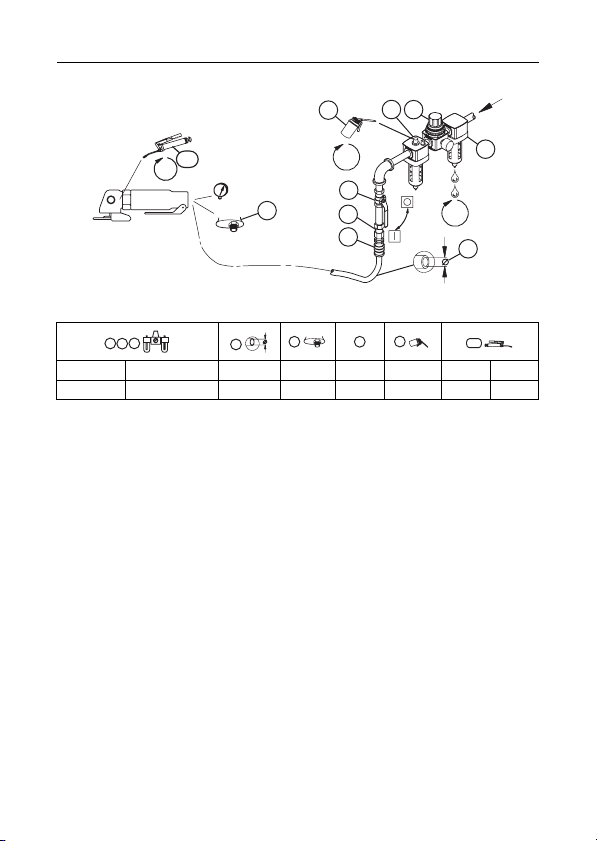

(Dwg. 16576357)
I-R # - NPT I-R # - BS inch (mm) NPT I-R # I-R # I-R # cm3
C28231-800 C18-C3-FGGO-29 3/8 (10) 1/4 MSCF32 10 67 2
4
7
5
32
1
9
48h
24h
10
8h
8
6
PMAX
13
256 7 910

Form 80152853-Edition 1 3
Product Safety Information
Intended Use:
These Air Grinders are designed for material removal or cutting off using a rotated abrasive wheel, in
accordance with the product specification table.
For additional information refer to Air Grinder Product Safety Information Manual Form 04584959.
Manuals can be downloaded from www.irtools.com.
Product Specifications
Installation and Lubrication
Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet. Drain condensate from
valve(s) at low point(s) of piping, air filter and compressor tank daily. Install a properly sized Safety Air Fuse
upstream of hose and use an anti-whip device across any hose coupling without internal shut-off, to prevent
hose whipping if a hose fails or coupling disconnects. See drawing 16576357 and table on page 2.
Maintenance frequency is shown in circular arrow and defined as h=hours, d=days, and m=months. Items
identified as:
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts
be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll-Rand Office or Distributor.
Model
Free
Speed Arbor
Size
Wheel
Type
Wheel
Diameter
Maximum
Wheel
Thickness Guard Part
Number
Sound Level dB (A)
(ISO15744)
Vibration
Level
(ISO8662)
rpm inch
(mm)
inch
(mm)
Pressure (Lp)
“KpA”=3dB(A)
Power (Lw)
“KwA”=3dB(A) m/s²
312AG3 12,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 77.2 88.0 0.7
314AG3 14,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 78.8 90.0 0.8
320AG3 20,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 78.7 89.7 1.1
1. Air filter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-off valve 9 Oil
5. Hose diameter 10. Grease

4 Form 80152853-Edition 1
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Diese Druckluft-Schleifmaschinen wurden dazu entwickelt, in Übereinstimmung mit der Produkt-
Spezifikationstabelle mit einem sich drehenden Schleifmittel Material zu entfernen oder
abzuschneiden.
Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für die Druckluft-
Werkzeugschleifmaschine 04584959.
Handbücher können von www.irtools.com heruntergeladen werden.
Technische Daten
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen Betriebsdrucks (PMAX)
bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen, Luftfilter und Kompressortank täglich
ablassen. Eine Sicherheits-Druckluftsicherung gegen die Strömungsrichtung im Schlauch und eine Anti-
Schlagvorrichtung an jeder Verbindung ohne interne Sperre installieren, um ein Peitschen des Schlauchs zu
verhindern, wenn ein Schlauch fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16576357 und
Tabelle auf Seite 2.
Die Wartungsfrequenz ist in dem kreisförmigen Pfeil als h=Stunden, d=Tage und m=Monate angegeben. Teile:
Teile und Wartung
Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach Materialarten getrennt
der Wiederverwertung zuzuführen.
Die Originalsprache dieses Handbuchs ist Englisch.
Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum durchgeführt
werden.
Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll-Rand Niederlassung oder den autorisierten
Fachhandel.
Modell
Nenndr
ehzahl Wellen-
größe
Schei-
bentyp
Scheibe-
ngröße
Maximale
Scheiben-
stärke Teile-
Nummer
Schutz
Schallpegel dB (A)
(ISO15744)
Schwi-
ngungs
intensität
(ISO8662)
U/min Zoll (mm) Zoll (mm) Druck (Lp)
“KpA”=3dB(A)
Stromz-
ufuhr (Lw)
“KwA”=3dB(A)
m/s2
312AG3 12,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 77.2 88.0 0.7
314AG3 14,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 78.8 90.0 0.8
320AG3 20,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 78.7 89.7 1.1
1. Luftfilter 6. Gewindegröße
2. Regler 7. Verbindung
3. Schmierbüchse 8. Sicherheits-Druckluftsicherung
4. Notabsperrventil 9 Ölen
5. Schlauchdurchmesser 10. Fett

Form 80152853-Edition 1 5
DA
Produktsikkerhedsinformation
Anvendelsesområder:
Disse trykluftslibemaskiner er beregnet til fjernelse af materiale eller afskæring med en roterende
slibende skive, i overensstemmelse med produktets specifikationstabel.
For yderligere information henvises der til produktsikkerhedsinformationen til den Skærende
trykluftslibemaskine i vejledning 04584959.
Vejledningerne kan hentes ned fra www.irtools.com.
Specifikationer
Installation og smøring
Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk (PMAX) ved
værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes, luftfilterets og kompressortankens
lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse i opadgående slange og brug en anti-
piskeanordning tværs over enhver slangekobling uden intern aflukning for at forhindre at slangen pisker, hvis
en slange svigter eller kobling adskilles. Se tegning 16576357 og tabel på side 2.
Vedligeholdelsesfrekvensen vises i en cirkulær pil og defineres som t=timer, d=dage og m=måneder.
Elementerne er identificeret som:
Reservedele og vedligeholdelse
Efter værktøjets levetid anbefales det at demontere og affedte værktøjet, og opdele de adskilte komponenter
ud fra materialetypen, så de kan genbruges.
Denne vejlednings originalsprog er engelsk.
Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll-Rands nærmeste kontor eller distributør.
Model
Fri
hastighed Akse
lstør
relse
Skive
type
Skives
tørr else
Maksimum
skivety
kkelse Skærm
delnummer
Lydniveau dB (A)
(ISO15744)
Vibrations
niveau
(ISO8662)
o/min. Tom mer
(mm)
Tom mer
(mm)
Tryk (Lp)
“KpA”=3dB(A)
Effekt (Lw)
“KwA”=3dB(A) m/s²
312AG3 12,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 77.2 88.0 0.7
314AG3 14,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 78.8 90.0 0.8
320AG3 20,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 78.7 89.7 1.1
1. Luftfilter 6. Gevindstørrelse
2. Regulator 7. Kobling
3. Smøreapparat 8. Sikkerhedstryksikring
4. Nødafspærringsventil 9. Olie
5. Slangediameter 10. Fedt

6 Form 80152853-Edition 1
ES
Información de seguridad sobre el producto
Uso indicado:
Estas amoladoras neumáticas están diseñadas para eliminar material mediante un accesorio
rotatorio, de acuerdo con la tabla de especificaciones del producto.
Para más información, consulte el Manual de información de seguridad de producto 04584959
Amoladora de matrices neumática.
Los manuales pueden descargarse en www.irtools.com.
Especificaciones
Instalación y lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) en la
entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la tubería, filtro de
aire y depósito del compresor de forma diaria. Instale una contracorriente de manguera de fusil de aire de
seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento de manguera
sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o de
que el acoplamiento se desconecte. Consulte la dibujo 16576357 y la tabla en la página 2.
La frecuencia de mantenimiento se muestra en forma de flecha circular y se define como h=horas, d=días y
m=meses. Los elementos se identifican como:
Piezas y mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla y separar
las piezas de acuerdo con el material del que están fabricadas para reciclarlas.
El idioma original de este manual es el inglés.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un Centro de
Servicio Autorizado.
Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersoll-Rand más próximo.
Modelo
Velocid
ad libre Tamaño
de eje
Tipo
de
muela
Tamaño
de muela
Grosor
máximo de
la muela Número de
pieza del
protector
Nivel sonoro dB (A)
(ISO15744)
Nivel de
vibración
(ISO8662)
rpm Pulgadas
(mm)
Pulgadas
(mm)
Presión (Lp)
“KpA”=3dB(A)
Potencia (Lw)
“KwA”=3dB(A) m/s²
312AG3 12,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 77.2 88.0 0.7
314AG3 14,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 78.8 90.0 0.8
320AG3 20,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 78.7 89.7 1.1
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricador 8. Fusil de aire de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera 10. Grasa

Form 80152853-Edition 1 7
FR
Informations de sécurité du produit
Utilisation prévue:
Ces meuleuses pneumatiques sont conçues pour enlever de la matière ou effectuer des découpes à
l'aide d'un disque abrasif rotatif, conformément au tableau des spécifications de produit.
Pour des informations complémentaires, reportez-vous au manuel 04584959 d'information de sécurité
du produit Meuleuse pneumatique légère.
Les manuels peuvent être téléchargés à l'adresse www.irtools.com.
Spécifications du produit
Installation et lubrification
Dimensionnez l'alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau de l'entrée
d'air de l'outil. Drainez quotidiennement le condensat des vannes situées aux points bas de la tuyauterie, du
filtre à air et du réservoir du compresseur. Installez un raccordement à air de sûreté dont la taille est adaptée
au tuyau et placez-le en amont de celui-ci, puis utilisez un dispositif anti-débattement sur tous les raccords
pour tuyaux sans fermeture interne, afin d'empêcher les tuyaux de fouetter si l'un d'entre eux se décroche ou
si le raccord se détache. Reportez-vous à l'illustration 16576357 et au tableau de la page 2.
Les intervalles d'entretien sont indiqués à l'aide d'une flèche circulaire et définis à l'aide de lettres (h = heures,
d = jours et m =mois). Eléments identifiés en tant que:
Pièces détachées et maintenance
A la fin de sa durée de vie, il est recommandé de démonter l'outil, de dégraisser les pièces et de les séparer
en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Ce manuel a été initialement rédigé en anglais.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de services autorisé.
Adressez toutes vos communications au Bureau Ingersoll-Rand ou distributeur le plus proche.
Modèle
Vitesse
libre Taille de
l'arbre
Type
de
disque
Taille de
disque
Epaiss
eur
maximale du
disque
Numéro de
pièce du
protecteur
Niveau acoustique dB (A)
(ISO15744)
Niveau de
vibration
(ISO8662)
t/m Pouces
(mm)
Pouces
(mm)
Pression (Lp)
“KpA”=3dB(A)
Puissance (Lw)
“KwA”=3dB(A) m/s²
312AG3 12,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 77.2 88.0 0.7
314AG3 14,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 78.8 90.0 0.8
320AG3 20,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 78.7 89.7 1.1
1. Filtre à air 6. Taille du filetage
2. Régulateur 7. Raccord
3. Lubrificateur 8. Raccordement à air de sûreté
4. Vanne d'arrêt d'urgence 9. Huile
5. Diamètre du tuyau 10. Graisse

8 Form 80152853-Edition 1
FI
Tuotteen turvaohjeet
Käyttötarkoitus:
Nämä paineilmajyrsimet on tarkoitettu materiaalin poistoon tai katkaisuun käyttäen pyörivää
hiontalaikkaa tuotemääritystaulukon mukaan.
Katso lisätietoja muottihiomakoneen turvaohjekirjasta 04584959.
Käyttöohjeita voi hakea Web-osoitteesta www.irtools.com.
Erittelyt
Asennus ja voitelu
Mitoita paineilmaletku vastaamaan työkalun suurinta käyttöpainetta (PMAX) työkalun tuloaukossa. Poista
kondensoitunut vesi venttiilistä/venttiileistä putkiston alakohdasta/-kohdista, ilmansuodattimesta ja
kompressorin säiliöstä päivittäin. Asenna oikeankokoinen ilmavaroke letkuun yläsuuntaan ja käytä
piiskaefektin estävää laitetta letkuliitoksissa, joissa ei ole sisäistä sulkua, ettei letku lähde piiskaliikkeeseen,
jos letku pettää tai liitos irtoaa. Katso sivun 2 piirros 16576357 ja taulukko.
Huoltoväli osoitetaan ympyränuolella ja määritetään muodossa h=tunnit, d=päivät ja m=kuukaudet. Osien
määritelmät:
Varaosat ja huolto
Kun tämän työkalun käyttöikä on loppunut, suosittelemme työkalun purkamista, puhdistusta rasvasta ja eri
materiaalien erittelyä kierrätystä varten.
Tämän ohjekirjan alkuperäiskieli on englanti.
Työkalun korjaus ja huolto tulee suorittaa ainoastaan valtuutetussa huoltokeskuksessa.
Osoita mahdollinen kirjeenvaihto lähimpään Ingersoll-Randin toimistoon tai jälleenmyyjälle.
Malli
Vapaa
nopeus Karan
koko
Laikan
tyyppi
Laikan
koko
Laikan
maksimipak
suus Suojan
osanumero
Melutaso dB (A)
(ISO15744)
Värinä
(ISO8662)
rpm tumma
(mm) tumma (mm) Paine (Lp)
“KpA”=3dB(A)
Teho (Lw)
“KwA”=3dB(A) m/s²
312AG3 12,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 77.2 88.0 0.7
314AG3 14,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 78.8 90.0 0.8
320AG3 20,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 78.7 89.7 1.1
1. Ilmansuodatin 6. Kierteen koko
2. Säädin 7. Liitäntä
3. Voitelulaite 8. Ilmavaroke
4. Hätäsulkuventtiili 9. Öljy
5. Letkun halkaisija 10. Rasvaus

Form 80152853-Edition 1 15
IT
Informazioni sulla sicurezza del prodotto
Destinazione d'uso:
Queste smerigliatrici pneumatiche sono progettate per rimuovere e ritagliare il materiale tramite un
accessorio abrasivo rotante, secondo la tabella contenente le specifiche del prodotto.
Per ulteriori informazioni, vedasi Fresatrice pneumatica per stampi Manuale delle Informazioni sulla
sicurezza del prodotto 04584959.
I manuali possono essere scaricati da internet al sito www.irtools.com.
Specifiche prodotto
Installazione e lubrificazione
La linea di alimentazione dell'aria deve essere dimensionata in maniera tale da assicurare all'utensile la
massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la condensa dalla valvola o
dalle valvole sulla parte bassa della tubatura, dal filtro dell'aria e dal serbatoio del compressore. Installare un
fusibile di sicurezza di dimensioni adatte a monte del tubo flessibile e utilizzare un dispositivo antivibrazioni su
tutti i manicotti senza arresto interno per evitare i colpi di frusta dei flessibili, se questi si guastano o se si
staccano gli accoppiamenti. Vedere il disegno 16576357 e la tabella a pagina 2.
La frequenza delle operazioni di manutenzione è indicata da una freccia circolare ed è espressa in h=ore,
d=giorni e m=mesi. Componenti:
Ricambi e manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i componenti
secondo i materiali in modo da poterli riciclare.
La lingua originale di questo manuale è l'inglese.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro di Assistenza
Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ufficio Ingersoll-Rand.
Modello
Velocità
a vuoto Dimen-
sioni
mandrino
Tipo di
mola
Dimensioni
mola
Massimo
spessore
mola Matricola
protezione
Livello acustico dB (A)
(ISO15744)
Vibrazioni
Livello
(ISO8662)
giri/min Pollici
(mm)
Pollici
(mm)
Pressione (Lp)
“KpA”=3dB(A)
Potenza (Lw)
“KwA”=3dB(A) m/s²
312AG3 12,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 77.2 88.0 0.7
314AG3 14,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 78.8 90.0 0.8
320AG3 20,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 78.7 89.7 1.1
1. Filtro aria 6. Dimensione della filettatura
2. Regolatore 7. Accoppiamento
3. Lubrificatore 8. Fusibile di sicurezza
4. Valvola di arresto di emergenza 9. Olio
5. Diametro tubo flessibile 10. Ingrassaggio

10 Form 80152853-Edition 1
NO
Produktspesifikasjoner
Tiltenkt bruk:
Disse luftslipemaskinene er designet til å fjerne eller skjære av materiale med en roterende slipeskive,
i henhold til produktets spesifikasjonstabell.
For ytterligere informasjon henvises det til sikkerhetsinformasjonen i 04584959-håndboken til
Presslipemaskin med trykkluft.
Håndbøker kan lastes ned fra www.irtools.com.
Productspecificaties
Installasjon og smøring
Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved verktøysinntaket.
Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftfilter og kompressortank. Monter en
slangebruddsventil oppstrøms i slangen og bruk en anti-piskeenhet over slangekoblinger uten intern
avstengning, for å forhindre slangen i å piske ved funksjonsfeil eller utilsiktet frakobling. Se tegning
16576357 og tabell på side 2.
Vedlikeholdsfrekvens vises med rund pil og defineres som t=timer, d=dager, and m=måneder. Punkter
identifiseres som:
Deler og vedlikehold
Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for olje og sortert etter
materialer i gjenvinningsøyemed.
Originalspråket for denne håndboken er engelsk.
Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Henvendelser skal rettes til nærmeste Ingersoll-Rand- avdeling eller -forhandler.
Modell
Fri
hastighet Spindel
dim-
ensjon
Skivet
ype
Skivedim
ensjonr
Maksimum
skivey
kkelse
Delnummer
for
beskyttelses
skjermer
Lydnivå dB (A)
(ISO15744)
Vibrasjons
nivå
(ISO8662)
o/min Tommer
(mm)
Tommer
(mm)
Trykk (Lp)
“KpA”=3dB(A)
Styrke (Lw)
“KwA”=3dB(A) m/s²
312AG3 12,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 77.2 88.0 0.7
314AG3 14,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 78.8 90.0 0.8
320AG3 20,000 3/8"-24 27 3 (76) 1/4 (6.4) AG20-106-3 78.7 89.7 1.1
1. Luftfilter 6. Gjengedimensjon
2. Regulator 7. Kobling
3. Smøreapparat 8. Slangebruddsventil
4. Nødstoppventil 9. Olje
5. Slangediameter 10. Smørefett
