Inhoud
1x LIV WALL 12V/2W
Afmeting Ø 67 mm
Hoogte 325 mm
2x schroeven
2x pluggen
1x Easy-Lock
1x Torx sleutel
Materiaal
Aluminium behuizing
Hoogwaardige kunststof lens
Lees voorafgaande aan de installatie de volgende voorschriften.
Geadviseerd wordt deze installatievoorschriften te bewaren.
Ondanks dat het 12V systeem veilig is, raden we u aan om een erkend
installateur de installatie te laten controleren.
Gebruik
Wandarmatuur te plaatsen bij de voor-, achterdeur, schuur, schutting,
etc.
Lichtbron
Het armatuur is uitgerust met een hoogwaardige LED lichtbron. Deze
lichtbron kenmerkt zich door een lange levensduur (ca. 50.000 uur)
en een hoge lichtopbrengst. Het energieverbruik en de warmte-
ontwikkeling zijn daarentegen extreem laag.
NL
Belangrijk!
Gebruik de laagspanningskabel nooit in combinatie met 100-240V.
Deze is alleen geschikt voor het gebruik in combinatie met een laag-
spanningssysteem, 12V. Dit product alleen gebruiken binnen het in-lite
systeem. Bij gebruik van andere dan in-lite producten vervalt de
garantie.
Geniet van de verlichting in uw tuin.
AA
a
10/2 14/2
b c

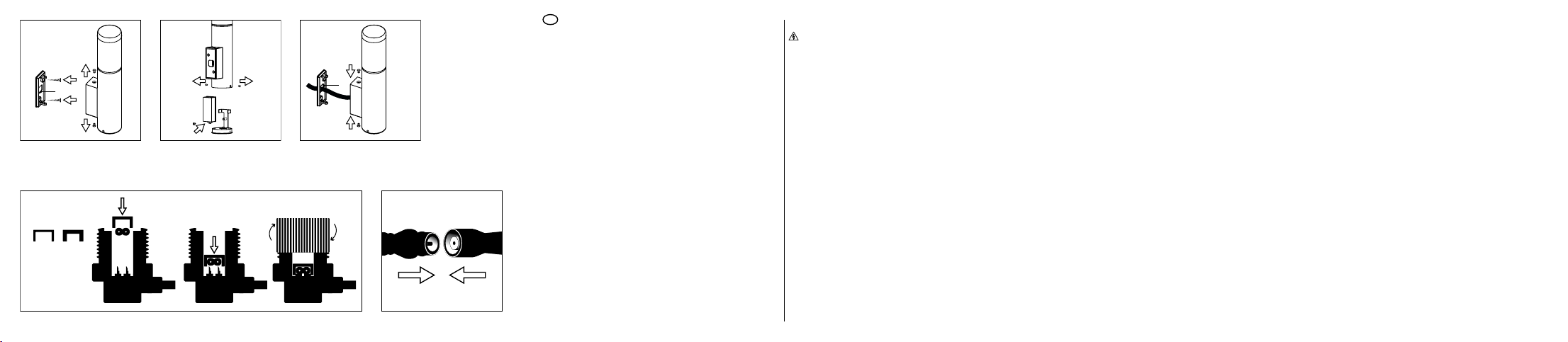

1 1a 2
3 4

NL
Het installeren van het armatuur op 12V
Door de reeds gemonteerde lichtbron is het armatuur direct geschikt
voor gebruik. U hoeft dus niet eerst de lichtbron te plaatsen.
Stap 1
Verwijder de muurplaat van het armatuur middels het losdraaien van de
twee Torx schroeven. Teken de twee bevestigingsgaten en het vierkant
in de muurplaat af op de wand. Zorg op de plaats van het vierkant (A)
voor een doorlopend gat van minimaal 13 mm om de kabel door te voe-
ren. Bevestig de muurplaat op de ondergrond met de bijgeleverde
schroeven en eventueel pluggen. (Afb. 1)
Stap 2
Geleid de connector van het armatuur door het gat (A), plaats het arma-
tuur over de muurplaat en fixeer het armatuur door de twee Torx schroe-
ven aan te draaien. (Afb. 2)
Stap 3
Sluit de Easy-Lock connector aan op de hoofdkabel. (Afb. 3)
a. Er zijn twee kabelklemmetjes. Het klemmetje met de breedste uit-
sparing past bij de 10/2 hoofdkabel, het klemmetje met de smalle
uitsparing past bij de 14/2 hoofdkabel. Klem het juiste kabelklem-
metje bovenop de hoofdkabel.
b. Plaats het kabelklemmetje (met de kabel aan de onderzijde) in de
Easy-Lock connector.
c. Draai de dop met schroefdraad op de Easy-Lock connector. De
contacten worden nu door het isolatiemateriaal van de kabel ge-
drukt. Bij het aandraaien van de dop, wordt er een klein beetje gel
tegen de contacten in de Easy-Lock connector geperst. Dit dient
om de contacten te beschermen tegen vocht. Mogelijk komt er ook
wat gel uit de Easy-Lock connector: was dan na installatie de han-
den met water en zeep (en/of vóór een maaltijd) en voorkom oog-
contact met de gel.
Stap 4
Maak verbinding tussen hoofdkabel en armatuur door de mini-
connector aan te sluiten. (Afb. 4)
Indien de lamp niet correct functioneert, controleer dan of de Easy-
Lock connector juist op de hoofdkabel is aangesloten. Doe dit ook voor
de mini-connector. Herhaal stap 3 en 4. Controleer hierbij of de con-
tacten van de Easy-Lock connector tijdens het aansluiten van het ar-
matuur op de hoofdkabel niet zijn geknikt. Komt u hier niet uit, neem
dan contact op met uw dealer.
Algemeen onderhoudsadvies
Wij adviseren u het armatuur minimaal eens per jaar met een schone
doek en warm water af te nemen.

Important!
Never connect the low-voltage cable directly to a 100-240 V power
source. It is only suitable for use in combination with a 12 V low-voltage
system. This product should only be used within the in-lite system. Use
of products other than those made by in-lite will invalidate the warranty.
Enjoy the lighting in your yard.
NL
Het installeren van het armatuur op 100-240V
Indien u het armatuur wilt aansluiten op 100-240V dient u de separaat
verkrijgbare inbouwtransformator te gebruiken. Uw dealer kan u hier-
bij adviseren. Aansluiting op 100-240V dient te worden uitgevoerd door
een bevoegd installateur.
Stap 1
Verwijder de muurplaat van het armatuur middels het losdraaien van de
twee Torx schroeven. Teken de twee bevestigingsgaten en het vierkant
in de muurplaat af op de wand. Zorg op de plaats van het vierkant (A)
voor een doorlopend gat van minimaal 13 mm om de kabel door te voe-
ren. Bevestig de muurplaat op de ondergrond met de bijgeleverde
schroeven en eventueel pluggen. (Afb. 1)
Stap 2
Verwijder de onderkant van het armatuur door de twee inbusschroeven
los te draaien. Plaats de inbouwtransformator in de houder en zet deze
vervolgens vast met de bijgeleverde schroef. (Afb. 1a)
Stap 3
Maak verbinding tussen inbouwtransformator en armatuur door de
mini-connector aan te sluiten. (Afb. 4)
Stap 4
Geleid de 100-240V kabel door de opening in de behuizing. Bevestig de
onderkant van het armatuur weer op de behuizing door de twee inbus-
schroeven aan te draaien.
Stap 5
Voer de 100-240V voedingskabel van de inbouwtransformator door het
gat (A), plaats het armatuur over de muurplaat en fixeer het armatuur
door de twee Torx schroeven aan te draaien. (Afb. 2)
Stap 6
Aansluiting op 100-240V dient te worden uitgevoerd door een bevoegd
installateur. Zie de handleiding van de inbouwtransformator.
Algemeen onderhoudsadvies
Wij adviseren u het armatuur minimaal eens per jaar met een schone
doek en warm water af te nemen.
Belangrijk!
Alvorens aan te vangen met het onderhoud, dient de electriciteit te
worden uitgeschakeld.
EN
Contents
1x LIV WALL (WW) 12 V / 2 W
Dimension Ø 67 mm / 2.6 inches
Height 325 mm / 12.8 inches
2x screws
2x plugs
1x Easy-Lock
1x Torx key
Material
Aluminium housing
High quality plastic lens
Please read the following instructions before installing. You are
advised to keep these installation instructions in a safe place.
Although a 12 V system is safe, we advise you to have a qualified
electrician check the installation.
Use
Wall-mounted light fixture for installation near the front or back door,
shed or fence, etc.
Lamp
The fixture is equipped with a high-quality LED lamp. These lamps
have a long life (about 50,000 hours) and a high light output and their
power consumption and the heat produced are extremely low.

ENEN
Connecting the fixture to 100-240 V
If you want to connect the fixture to a 100-240V power source, you
must use the separately available internal transformer. Your dealer
can advise you about this. The appliance should only be connected to
a 100-240V power source by an authorised installer.
Step 1
Remove the wall plate from the fixture by loosening the two Torx
screws. Mark the position of the two attachment holes and the square
in the wall plate on the wall. Make a hole for the cable of at least
13 mm at the location of the square (A). Attach the wall plate to the
surface using the screws supplied and plugs if necessary. (Fig. 1)
Step 2
Remove the bottom of the fixture by loosening the two socket head
screws. Position the transformer in the holder and then fix it in place
using the supplied screw. (Fig. 1a)
Step 3
Connect the internal transformer to the fixture by connecting the mini-
connector. (Fig. 4)
Step 4
Run the 100-240V cable through the opening in the housing. Reattach
the bottom of the fixture to the housing by tightening the two socket
head screws.
Connecting the fixture to 12 V
The already installed lamp means the fixture is immediately ready for
use. Therefore you do not need to install the lamp first.
Step 1
Remove the wall plate from the fixture by loosening the two Torx
screws. Mark the position of the two attachment holes and the square
in the wall plate on the wall. Make a hole for the cable of at least
13 mm at the location of the square (A). Attach the wall plate to the
surface using the screws supplied and plugs if necessary. (Fig. 1)
Step 2
Feed the connector for the fixture through the hole (A), place the fitting
over the wall plate and fix the fitting in place by tightening the two Torx
screws. (Fig. 2)
Step 3
Join the Easy-Lock connector to the main cable. (Fig. 3)
a. There are two cable grips. The grip with the wider recess fits the
10/2 main cable, the grip with the narrower recess fits the 14/2
main cable. Clamp the correct cable grip over the main cable.
b. Put the cable grip (with the cable underneath) in the Easy-Lock
connector.
c. Tighten the threaded cap on the Easy-Lock connector. This will
cause the contacts to be pushed through the insulation on the
cable. In tightening the cap, a little gel is applied to the contacts in
the Easy-Lock connector. This serves to protect the contacts
against moisture. A little gel may possibly come out of the Easy-
Lock connector: so after installation (and/or before a meal), wash
Step 5
Thread the 100-240V power cable of the internal transformer through
the hole (A), place the fixture over the wall plate and fix the fixture in
place by tightening the two Torx screws. (Fig. 2)
Step 6
The appliance should only be connected to a 100-240V power source
by an authorised installer. See the manual that accompanies the inter-
nal transformer.
General maintenance advice
We advise wiping the fixture down at least once a year using a clean
cloth and warm water.
Important!
Before starting maintenance switch off the power.
your hands with soap and water, and avoid the gel coming into
contact with your eyes.
Step 4
Connect the main cable to the fixture by connecting the mini-
connector. (Fig. 4)
If the lamp does not work correctly, check that the Easy-Lock connec-
tor is properly connected to the main cable. Do the same for the mini-
connector. Repeat steps 3 and 4. When the fixture is connected to the
main cable also check that the contacts of the Easy-Lock connector
are not bent. If you have any problems, contact your dealer.
General maintenance advice
We advise wiping the fixture down at least once a year using a clean
cloth and warm water.

DE DE
Inhalt
1x LIV WALL (WW) 12 V / 2 W
Abmessung Ø 67 mm
Höhe 325 mm
2x Schrauben
2x Dübel
1x Easy-Lock
1x Torx-Schlüssel
Material
Aluminium-Gehäuse
Hochwertige Kunststofflinse
Lesen Sie vor der Installation die folgenden Hinweise aufmerksam
durch. Es wird empfohlen, diese Installationshinweise aufzubewahren.
Trotz der Sicherheit des 12-V-Systems empfehlen wir Ihnen, die
Installation von einem anerkannten Installateur prüfen zu lassen.
Verwendung
Wandarmatur zur Montage an der Haus- oder Terrassentür, am
Schuppen oder am Sichtschutzzaun usw.
Lichtquelle
Diese Armatur ist mit einer hochwertigen LED-Lichtquelle aus-
gestattet. Diese Lichtquelle kennzeichnet sich durch eine lange
Lebensdauer (ca. 50 000 Stunden) und eine hohe Lichtausbeute. Der
Energieverbrauch und die Wärmeentwicklung dagegen sind extrem
niedrig.
Achtung!
Verwenden Sie das Niederspannungskabel niemals mit einer Span-
nung von 100-240 V. Das Kabel eignet sich ausschließlich für den
Betrieb an einem Niederspannungssystem von 12 V. Verwenden Sie
dieses Produkt ausschließlich zusammen mit dem in-lite-System. Bei
Verwendung anderer Produkte als der in-lite-Produkte erlischt die
Garantie.
Wir wünschen Ihnen viel Freude mit Ihrer Gartenbeleuchtung!
Anschluss der Armatur an 12 V
Dank der bereits installierten Lichtquelle ist die Armatur gebrauchs-
fertig; es braucht also nicht erst eine Lichtquelle eingesetzt zu werden.
Schritt 1
Entfernen Sie die Wandmontageplatte von der Armatur, indem Sie die
beiden Torx-Schrauben lösen. Zeichnen Sie die beiden Befestigungs-
löcher und das Viereck in der Wandmontageplatte auf der Mauer an.
Bringen Sie innerhalb des Vierecks (A) für die Durchführung des
Kabels ein Loch mit einem Durchmesser von mindestens 13 mm an.
Befestigen Sie die Wandmontageplatte mit den mitgelieferten Schrau-
ben und gegebenenfalls den Dübeln am Untergrund. (Abb. 1)
Schritt 2
Führen Sie den Verbinder der Armatur durch das Loch (A), setzen Sie
die Armatur auf die Wandmontageplatte und fixieren Sie die Armatur
durch Anziehen der beiden Torx-Schrauben. (Abb. 2)
Schritt 3
Schließen Sie den Easy-Lock-Verbinder an das Hauptkabel an. (Abb. 3)
a) Es gibt zwei Kabelklemmen. Die Klemme mit der breiteren Aus-
sparung passt auf das 10/2-Hauptkabel, die Klemme mit der
schmaleren Aussparung auf das 14/2-Hauptkabel. Klemmen Sie
die richtige Kabelklemme oben auf das Hauptkabel.
b) Legen Sie die Kabelklemme (mit nach unten weisendem Kabel) in
den Easy-Lock-Verbinder ein.
c) Schrauben Sie nun den Deckel mit Gewinde auf den Easy-Lock-
Verbinder. Die Kontakte werden so durch die Isolierung des Kabels
gedrückt. Beim Zuschrauben des Deckels wird zum Schutz der
Kontakte gegen Feuchtigkeit eine kleine Menge Gel gegen die
Kontakte im Easy-Lock-Verbinder gepresst. Sollte etwas Gel aus
dem Easy-Lock-Verbinder austreten, waschen Sie sich bitte nach
der Installation (und vor dem Essen) die Hände mit Wasser und
Seife und vermeiden Sie, dass Gel in die Augen gelangt.
Schritt 4
Verbinden Sie das Hauptkabel mit der Armatur, indem Sie den Mini-
Verbinder anschließen. (Abb. 4)
Sollte die Lampe nicht funktionieren, prüfen Sie, ob der Easy-Lock-
Verbinder ordnungsgemäß an das Hauptkabel angeschlossen ist.
Prüfen Sie auch den Mini-Verbinder. Wiederholen Sie den 3. und 4.
Schritt. Kontrollieren Sie dabei, ob die Kontakte des Easy-Lock-Ver-
binders beim Anschluss der Armatur an das Hauptkabel nicht geknickt
wurden. Wenn die Beleuchtung weiterhin nicht funktioniert, wenden
Sie sich bitte an Ihren Händler.
Allgemeiner Wartungshinweis
Wir empfehlen Ihnen, die Armatur mindestens einmal jährlich mit
einem sauberen Tuch und warmem Wasser abzuwischen.

DE
Anschluss der Armatur an 100-240 V
Wenn Sie die Armatur an eine 100-240-V- Stromquelle anschließen
möchten, benötigen Sie den gesondert erhältlichen Einbautrans-
formator. Ihr Händler berät Sie hierzu gern. Der Anschluss an eine
100-240-V- Stromquelle ist von einem anerkannten Installateur vorzu-
nehmen.
Schritt 1
Entfernen Sie die Wandmontageplatte von der Armatur, indem Sie die
beiden Torx-Schrauben lösen. Zeichnen Sie die beiden Befestigungs-
löcher und das Viereck in der Wandmontageplatte auf der Mauer an.
Bringen Sie innerhalb des Vierecks (A) für die Durchführung des
Kabels ein Loch mit einem Durchmesser von mindestens 13 mm an.
Befestigen Sie die Wandmontageplatte mit den mitgelieferten Schrau-
ben und gegebenenfalls den Dübeln am Untergrund. (Abb. 1)
Schritt 2
Entfernen Sie die Unterseite der Armatur, indem Sie die beiden Innen-
sechskantschrauben lösen. Setzen Sie den Einbautransformator in die
Halterung ein und befestigen Sie ihn mit der mitgelieferten Schraube.
(Abb. 1a)
Schritt 3
Verbinden Sie den Einbautransformator mit der Armatur, indem Sie
den Mini-Verbinder anschließen. (Abb. 4)
Schritt 4
Führen Sie das 100-240-V-Kabel durch die Öffnung in das Gehäuse ein.
Befestigen Sie die Unterseite der Armatur wieder am Gehäuse, indem
Sie die beiden Innensechskantschrauben anziehen.
Schritt 5
Führen Sie das 100-240-V- Netzkabel des Einbautransformators durch
die Öffnung (A), setzen Sie die Armatur auf die Mauerplatte und fixieren
Sie die Armatur durch Anziehen der beiden Torx-Schrauben. (Abb. 2)
Schritt 6
Der Anschluss an eine 100-240-V- Stromquelle ist von einem aner-
kannten Installateur vorzunehmen. Beachten Sie die Gebrauchsan-
weisung des Einbautransformators.
Allgemeiner Wartungshinweis
Wir empfehlen Ihnen, die Armatur mindestens einmal jährlich mit
einem sauberen Tuch und warmem Wasser abzuwischen.
Achtung!
Führen Sie Wartungsarbeiten nur bei ausgeschalteter Stromquelle
durch.
FR
Contenu
1x LIV WALL (WW) 12 V/2 W
Dimension Ø 67 mm/2,6 pouces
Hauteur 612 mm/12,8 pouces
2x vis
2x chevilles
1x Easy-Lock
1x clé Torx
Matériau
Corps en aluminium
Lentille en plastique de qualité supérieure
Lisez attentivement les instructions suivantes avant de procéder
à l’installation. Il est vivement conseillé de conserver les présentes
instructions d’installation.
Bien que le système 12 V soit sécurisé, nous vous conseillons de le
faire contrôler par un installateur électricien agréé.
Utilisation
Armature murale pour portes d’entrée, portes de jardin ou de terrasse,
hangars, palissades, etc.
Source lumineuse
Cette armature est dotée d’une source lumineuse LED de qualité
supérieure. Cette source lumineuse se distingue par sa grande longé-
vité (environ 50 000 heures) et un excellent rendement lumineux. Par
contre, la consommation d’énergie et la production de chaleur sont
extrêmement basses.
Important !
Ne combinez jamais le câble basse tension à une source de 100-240 V.
Ce câble ne peut être combiné qu’à un système basse tension de 12 V.
Utilisez ce produit uniquement avec un système in-lite. L’utilisation de
produits autres que les produits in-lite annulera la garantie.
Profitez de l’éclairage de votre jardin.

FRFR
Installation de l’armature sur 100-240 V
Si vous désirez raccorder l’armature au 100-240 V, vous devez utiliser
le transformateur à intégrer, disponible séparément. Demandez
conseil à votre distributeur. Le raccordement au 100-240 V doit être
réalisé par un installateur agréé.
Étape 1
Otez la plaque murale de l’armature en desserrant les deux vis Torx.
Dessinez sur le mur les deux trous de fixation et le carré dans la
plaque murale. Veillez à placer le carré (A) de sorte à avoir un trou
débouchant d’au moins 13 mm pour passer le câble. Fixez la plaque
murale à la base à l’aide des vis fournies et éventuellement des che-
villes. (fig. 1)
Étape 2
Enlevez la partie inférieure de l’armature en desserrant les deux vis à
six pans creux. Placez le transformateur à intégrer dans le support et
fixez-le ensuite à l’aide de la vis fournie (Fig. 1a).
Étape 3
Connectez le transformateur à intégrer à l’armature en raccordant le
miniconnecteur. (fig. 4)
Étape 4
Passez le câble de 100-240 V par l’ouverture dans le boîtier. Fixez à
nouveau la partie inférieure de l’armature sur le boîtier en serrant les
deux vis à six pans creux.
Installation de l’armature sur 12 V
La source lumineuse étant déjà montée, l’armature est immédiatement
prête à l’emploi. Il est donc inutile de commencer par poser la source
lumineuse.
Étape 1
Otez la plaque murale de l’armature en desserrant les deux vis Torx.
Dessinez sur le mur les deux trous de fixation et le carré dans la
plaque murale. Veillez à placer le carré (A) de sorte à avoir un trou
débouchant d’au moins 13 mm pour passer le câble. Fixez la plaque
murale à la base à l’aide des vis fournies et éventuellement des che-
villes. (fig. 1)
Étape 2
Passez le connecteur de l’armature par le trou (A), placez l’armature
sur la plaque murale et fixez l’armature en serrant les deux vis Torx.
(fig. 2)
Étape 3
Raccordez le connecteur Easy-Lock au câble principal. (fig. 3)
a. Il y a deux serre-câbles. Celui avec l’évidement le plus large
convient au câble principal 10/2, celui avec l’évidement étroit au
câble principal 14/2. Pincez le serre-câble qui convient au-dessus
du câble principal.
b. Placez le serre-câble (avec le câble à la partie inférieure) dans le
connecteur Easy-Lock.
c. Serrez le capuchon fileté sur le connecteur Easy-Lock. Les
contacts sont ainsi poussés au travers du matériau d’isolation du
câble. Au serrage du capuchon, une petite quantité de gel est
Étape 5
Faites passer le câble d’alimentation de 100-240 V du transformateur à
travers l’orifice (A), placez l’armature sur la plaque murale et fixez
l’armature en serrant les deux vis Torx. (fig. 2).
Étape 6
Le raccordement au 100-240 V doit être réalisé par un installateur
agréé. Consultez le manuel d’utilisation du transformateur à intégrer.
Conseils généraux d’entretien
Il est conseillé de nettoyer l’armature au moins une fois par an à l’aide
d’un chiffon propre et d’eau chaude.
Important !
Couper l’électricité avant de procéder à l’entretien.
pressée contre les contacts dans le connecteur Easy-Lock. Ceci
pour protéger les contacts contre l’humidité. Il se peut que du gel
sorte également du connecteur Easy-Lock. Après l’installation,
lavez-vous les mains à l’eau et au savon (et/ou avant un repas) et
évitez tout contact des yeux avec le gel.
Étape 4
Connectez le câble principal à l’armature en raccordant le mini-
connecteur. (fig. 4)
Si la lampe ne fonctionne pas correctement, assurez-vous que le
connecteur Easy-Lock est correctement raccordé au câble principal.
Vérifiez aussi la connexion du miniconnecteur. Répétez les étapes 3 et
4. Vérifiez si les contacts du connecteur Easy-Lock n’ont pas été en-
dommagés pendant le raccordement de l’armature au câble principal.
Si vous n’y parvenez pas, contactez votre distributeur.
Conseils généraux d’entretien
Il est conseillé de nettoyer l’armature au moins une fois par an à l’aide
d’un chiffon propre et d’eau chaude.

ESES
Contenido
1x LIV WALL (WW) 12 V / 2 W
Dimensiones Ø 67 mm / 2,6 pulgadas
Altura 612 mm / 12,8 pulgadas
2x tornillos
2x clavijas
1x Easy-Lock
1x llave Torx
Material
Carcasa de aluminio
Lente de material sintético de alta calidad
Lea las siguientes instrucciones antes de proceder a la instalación.
Se recomienda guardar las instrucciones de instalación.
Aunque el sistema de 12 V es un sistema seguro, le recomendamos
que un instalador autorizado compruebe la instalación.
Uso
Armadura de pared apta para puertas de entrada, puertas de jardín,
cobertizos, cercas, etc.
Fuente de iluminación
Esta armadura está equipada con una fuente de iluminación LED
de alta calidad. Esta fuente de iluminación se caracteriza por una
larga vida útil (aprox. 50 000 horas) y un alto rendimiento lumínico.
En cambio, el consumo de energía y la producción de calor son
extremadamente bajos.
¡Importante!
El cable de baja tensión no debe utilizarse nunca en combinación con
100-240 V. Sólo es apto para su uso en combinación con un sistema de
baja tensión de 12 V. Este producto debe utilizarse únicamente en
combinación con el sistema in-lite. En caso de emplear productos dis-
tintos de los productos in-lite, caducará la garantía.
Disfrute de la iluminación en su jardín.
Instalación de la armadura a 12 V
Gracias a que la fuente de iluminación ya viene instalada, la armadura
está lista para su uso inmediato y no es necesario colocar primero la
fuente de iluminación.
Paso 1
Desmonte la placa mural de la armadura aflojando los dos tornillos
Torx. Dibuje los dos orificios de fijación y el cuadrado en la placa mu-
ral sobre el tabique. Procure dejar en el lugar del cuadrado (A) un
orificio continuo de 13 mm como mínimo para pasar el cable. Fije con
los tornillos suministrados la placa mural a la base y eventualmente
las clavijas. (Fig. 1)
Paso 2
Pase el conector de la armadura por el orificio (A), coloque la armadu-
ra sobre la placa mural y fije la armadura apretando los dos tornillos
Torx. (Fig. 2)
Paso 3
Conecte el conector Easy-Lock al cable principal. (Fig. 3)
a. Hay dos abrazaderas de cable. La abrazadera con la apertura más
amplia corresponde al cable principal 10/2, la abrazadera con la
apertura más estrecha corresponde al cable principal 14/2. Apriete
la abrazadera de cable adecuada en el cable principal.
b. Coloque la abrazadera de cable (con el cable en la parte inferior)
en el conector Easy-Lock.
c. Después, enrosque el tapón de rosca en el conector Easy-Lock.
Los contactos perforan ahora el material aislante del cable. Al
apretar el tapón se extiende un poco de gel sobre los contactos en
el conector Easy-Lock. Esto sirve para proteger los contactos con-
tra la humedad. Posiblemente salga un poco de gel del conector
Easy-Lock: en ese caso, lávese las manos con agua y jabón des-
pués de la instalación (y/o antes de cada comida) y evite el con-
tacto del gel con los ojos.
Paso 4
Efectúe la conexión entre el cable principal y la armadura, conectando
el miniconector. (Fig. 4)
Si la lámpara no funciona correctamente, compruebe si el conector
Easy-Lock está conectado correctamente al cable principal. Haga lo
mismo para el miniconector. Repita los pasos 3 y 4. Compruebe a este
respecto si los contactos del conector Easy-Lock no se han doblado
al conectar la armadura al cable principal. Si no consigue resolver el
problema, póngase en contacto con su distribuidor.
Recomendación general de mantenimiento
Le recomendamos limpiar la armadura, al menos una vez al año, con
un paño limpio y agua caliente.

ES
Instalación de la armadura a 100-240 V
Si desea conectar el armazón a 100-240V, deberá utilizar el transfor-
mador de montaje que se suministra por separado. Su distribuidor
podrá asesorarle al respecto. La conexión a 100-240V deberá confiar-
se a un instalador autorizado.
Paso 1
Desmonte la placa mural de la armadura aflojando los dos tornillos
Torx. Dibuje los dos orificios de fijación y el cuadrado en la placa mu-
ral sobre el tabique. Procure dejar en el lugar del cuadrado (A) un
orificio continuo de 13 mm como mínimo para pasar el cable. Fije con
los tornillos suministrados la placa mural a la base y eventualmente
las clavijas. (Fig. 1)
Paso 2
Desmonte la parte inferior de la armadura aflojando los dos tornillos
de hexágono interior. Monte el transformador de montaje en la arma-
dura y a continuación, fíjelo con el tornillo suministrado. (Fig. 1a)
Paso 2
Desmonte la parte inferior de la armadura aflojando los dos tornillos
de hexágono interior. Monte el transformador de montaje en el sopor-
te y a continuación, fíjelo con el tornillo suministrado. (Fig. 1a)
Paso 3
Efectúe la conexión entre el transformador y la armadura, conectando
el miniconector. (Fig. 4)
Paso 4
Pase el cable de 100-240V por la abertura en la carcasa. Vuelva a fijar
la parte inferior de la armadura a la carcasa apretando los dos torni-
llos de hexágono interior.
Paso 5
Haga pasar el cable de alimentación de 100-240V del transformador
por el agujero (A), coloque la armadura sobre la chapa de fondo y fije
la armadura apretando los dos tornillos Torx. (Fig. 2)
Paso 6
La conexión a 100-240V deberá confiarse a un instalador autorizado.
Véase el manual de instrucciones del transformador de montaje.
Recomendación general de mantenimiento
Le recomendamos limpiar la armadura, al menos una vez al año, con
un paño limpio y agua caliente.
¡Importante!
Antes de iniciar los trabajos de mantenimiento, debe desconectar la
electricidad.
