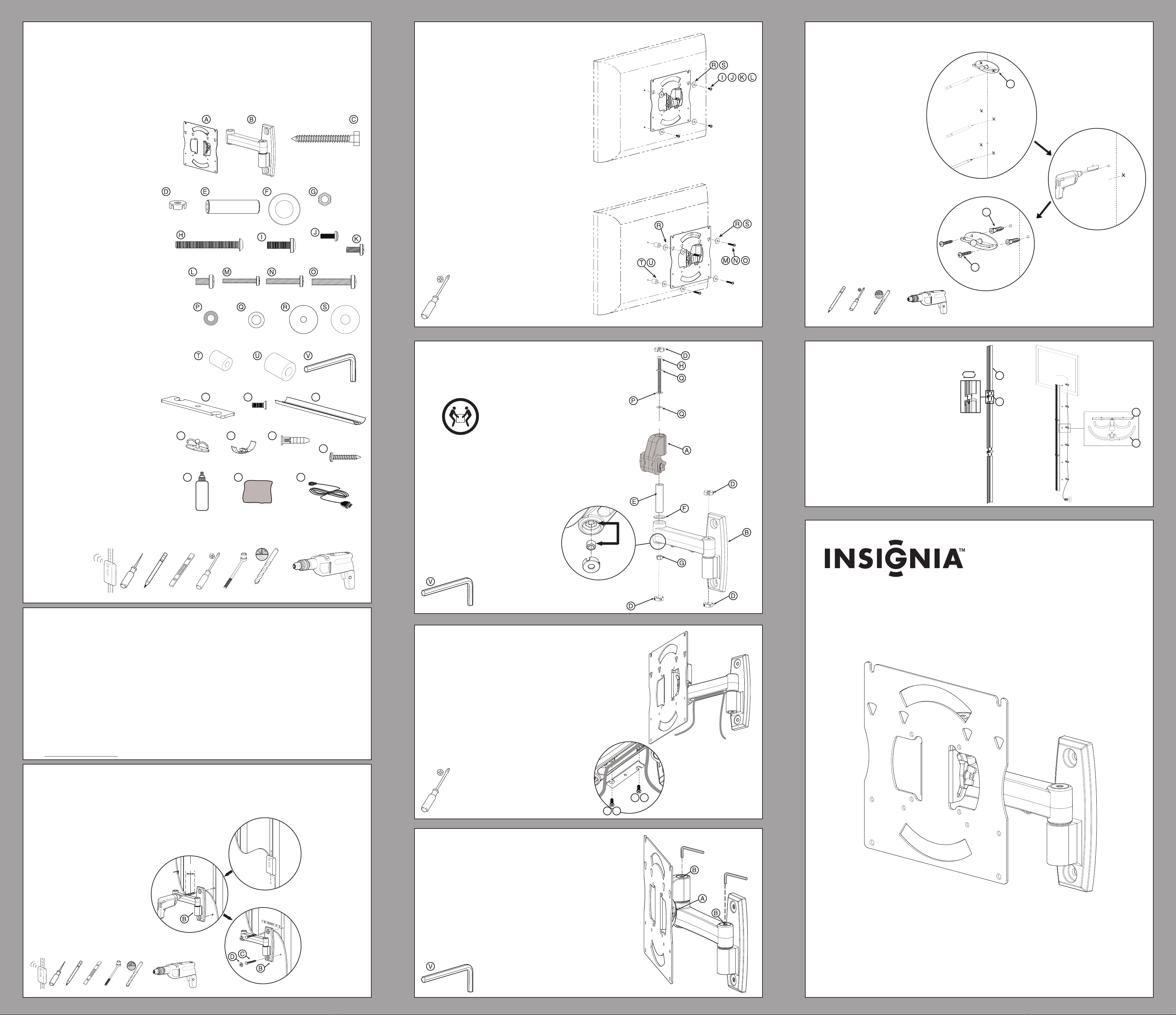

Insignia NS-TVM101 Quick start guide

[28]
[27]
Por razones de claridad, el televisor
y la placa frontal no se muestran.
[09]
[07]
[10]
[11]
[06]
[08]
[05]
[02]
[11]
[05]
[05]
[05]
[01]
[A]
[B]
[B]
3/16 pulg.
5 mm
3/16 pulg.
5 mm
1/4-20 x 3.25 in.
5/16 x 2.5
M5 x 12mm
M6 x 12mm M4 x 30mm M5 x 30mm M6 x 35mm
0.5 in.
Metal
M4 / M5 M6 / M8
M4 / M5
M6 / M8
AA
8-32 x 0.5 in.
BB CC
DD EE FF
GG
0.5 in.
Plastic
HH II JJ
DD
M6 x 20mm
M4 x 12mm
[05] [12]
[02]
63.5 mm
(2.5 pulg.)
[02]
< 16 mm
(5/8 pulg.)
[27]
[29]
2x
CC
EE
[28]
[26]
[29]
1”
3/16 pulg.
5 mm
Por razones de claridad,
el televisor no se muestra.
DD
FF
GG
CC
BBAA
BBAA
Pared con vigas de madera
Fije el soporte de pared a una pared con vigas de madera
Advertencia: para evitar lesiones o daños materiales, ningún material que cubra la pared puede exceder 5/8" (16 mm).
Cuidado: no apriete excesivamente los tornillos hexagonales (C).
Apriete los tornillos hexagonales (C) sólo hasta que se peguen
rmemente contra el soporte de pared (B).
1
Equipo básico de montaje de televisor
(incluye cable HDMI) NS-TVM101
GUÍA DEL USUARIO
A Soporte del televisor (1)
B Soporte para pared (1)
C Tornillo hexagonal (2)
D Tapaderas de bisagras (6)
E Cojinete de la cabeza giratoria (1)
F Arandela de la cabeza giratoria (1)
G Tuerca de la cabeza giratoria (1)
H Perno 1/4" × 3.25" (82.6 mm) (1)
I Perno M6 × 0.78" (20 mm) (4)
J Perno M4 × 0.47" (12 mm) (4)
K Perno M5 × 0.47" (12 mm) (4)
L Perno M6 × 0.47" (12 mm) (4)
M Perno M4 × 1.18" (30 mm) (4)
N Perno M5 × 1.18" (30 mm) (4)
O Perno M6 × 1.38" (35 mm) (4)
P Arandela de plástico de 0.5" (12.7 mm) (1)
Q Arandela de 0.5" (12.7 mm) (2)
R Arandela M4/M5 (8)
S Arandela M6 (4)
T Espaciador M4/M5 (4)
U Espaciador M6 (4)
V Llave Allen (hexagonal) (1)
AA Cubierta de cables (1)
BB Tornillo de la cubierta de cables (2)
CC Túnel de cables (3)
DD Gancho de cables (6)
EE Conector del túnel de cables (2)
FF Anclaje de pared para el gancho
de cables (12)
GG Tornillo de pared (12)
HH Limpiador de pantalla
II Paño de limpieza de microbra
JJ Cable HDMI de 9 pies certicado
para uso en pared (1)
Herramientas que necesitará:
• Taladro eléctrico
• Broca de taladro para madera de 3/16"
• Destornillador Phillips
• Nivel
• Llave con tubo de 1/2"
• Lápiz, punzón, u otra herramienta para marcar
• Detector de vigas
ESPAÑOL 09-0878
6907-002003 <00>
Bienvenido
Gracias por comprar el equipo básico de montaje en pared NS-TVM101. La unidad es un montaje de
movimiento completo que permite que el televisor se incline ± 15°, gire ± 15° y se extienda 8.8 pulgadas
(22.4 cm) desde la pared. Los túneles de cable pueden ocultar los cables y se pueden cortar y pintar al
tamaño y color de su gusto.
LISTA DE PIEZAS
Antes de comenzar a ensamblar la unidad, verique que se incluyen todas las piezas y que no están
dañadas. Sí hace falta cualquier pieza o alguna está dañada, no regrese el producto a donde lo compró,
póngase en contacto con servicio al cliente.
Nunca use piezas dañadas. ¿Faltan piezas?
Llame al [phone].
Nota: no se usarán todas las piezas
Instrucciones importantes de seguridad
El montaje en pared NS-TVM101 está diseñado para soportar un televisor o un monitor que pese hasta 40 lb. (18.1 kg.) que se
encuentre montado en una pared vertical.
Cuidado
No utilice este producto con cualquier propósito que no esté explícitamente especicado por Insignia. Una instalación
inadecuada podría causar daños a la propiedad o lesiones personales. Si no comprende estas instrucciones, o tiene dudas
sobre la seguridad de la instalación, póngase en contacto con
Servicio al cliente o llame a un contratista calicado. Insignia no se hace responsable por daños o lesiones causadas por una
instalación o uso incorrecto.
Advertencias
• El peso de su televisor no debe exceder 40 lb. (18.1 kg.). La pared debe ser capaz de soportar cinco veces el peso del televisor,
más el montaje en pared. Si no está seguro si su pared es capaz de soportar este peso, póngase en contacto con servicio al
cliente o con un contratista calicado.
• Este producto contiene piezas pequeñas que representan un peligro de asxia si se tragan. Mantenga estas piezas alejadas
de niños pequeños.
Garantía de tres años
Visite www.insigniaproducts.com para obtener más detalles.
Panel plano posterior
Instale el soporte para televisor (para
televisores con paneles posteriores planos)
Consejo: determine el diámetro del tornillo que su televisor
requiere atornillándolo con la mano en el agujero con rosca
en la parte posterior de su televisor. Deténgase
inmediatamente si encuentra cualquier resistencia.
Televisores con panel posterior
curvos o angulados
Instale el soporte para televisor (para televisores
con paneles posteriores curvos o angulados)
Consejo: determine el diámetro del tornillo que su televisor
requiere atornillándolo con la mano en el agujero con rosca
en la parte posterior de su televisor. Deténgase
inmediatamente si encuentra cualquier resistencia.
Opcional: use sólo la arandela (R) con los pernos M4 o M5.
2
Monte el soporte para televisor en el
soporte para pared
3
Oculte los cables en el brazo
Encamine los cables dentro del brazo,
dejando suciente espacio para evitar que
se estire el cable cuando se mueva el brazo.
4
Use la tuerca de ajuste de la cabeza (A) para ajustar
la tensión requerida para inclinar el televisor y el
ajuste del brazo para ajustar la tensión requerida
para inclinar o girar el brazo.
5
Panel de yeso
Instale los ganchos para
cables en el panel de yeso
6
Conecte las cubiertas de cables CC
y EE. Encamine el cable. Instale las
cubiertas CC a DD.
7
© 2009 Best Buy Enterprise Services, Inc. Todos los derechos reservados. INSIGNIA es una marca comercial de Best Buy Enterprise Services, Inc. registrada en ciertos países. Todos los otros productos y los nombres de marca son marcas comerciales de sus respectivos dueños.
¡PESADO! Necesitará
ayuda con este paso.
OPCIONAL
