英特尔®台式机主板 DH61CR
产品指南

修订记录
修订版 修订记录 日期
-001 《英特尔®台式机主板 DH61CR 产品指南》第一版 2011 年1 月
-002 《英特尔®台式机主板DH61CR 产品指南》第二版 2011 年4 月
-003 《英特尔®台式机主板DH61CR 产品指南》第三版 2012 年3 月
免责声明
本文档提供有关英特尔®产品的信息。本文档并未授予任何知识产权的许可，并未以明示或暗示，或以禁止反言或其它方式授
予任何知识产权许可。除英特尔在其产品的销售条款和条件中声明的责任之外，英特尔概不承担任何其它责任。并且，英特尔
对英特尔产品的销售和／或使用不作任何明示或暗示的担保，包括对产品的特定用途适用性、适销性或对任何专利权、版权或
其它知识产权的侵权责任等，均不作担保。英特尔产品并非设计用于医疗、救生或维生等用途。英特尔可能随时对产品规格及
产品描述作出修改，恕不另行通知。
英特尔台式机主板 DH61CR 可能包含某些设计缺陷或错误，一经发现将收入勘误表，并因此可能导致产品与已出版的规格
有所差异。如客户索取，可提供最新的勘误表。
在订购产品之前，请您与当地的英特尔销售处或分销商联系，以获取最新的规格说明。
本文档中提及的含有订购号的文档以及其它英特尔文献可通过访问英特尔公司的万维网站点获得，网址是：
http://www.intel.com/，或致电 1-800-548-4725 查询。
英特尔、英特尔酷睿和奔腾是英特尔公司在美国及其它国家／地区的商标。
* 其它名称和品牌分别为其相应所有者的财产。
版权所有 © 2011, 2012 年，英特尔公司。保留所有权利。

前言
本《产品指南》为您提供有关英特尔®台式机主板 DH61CR 的板面布局、组件安装、BIOS 更新和
规范要求等信息。
适用读者
本《产品指南》旨在供合格的技术人员使用。它并不面向一般读者。
仅用于设计计划内的应用领域
所有英特尔台式机主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、商用、
学校、计算机房或类似场所的个人计算机 (PC) 中。本产品在其它 PC 或嵌入式非 PC 应用领域或
应用环境（如医疗、工业、报警系统、测试设备等）下的适用性，未经英特尔进一步鉴定，可能
不受支持。
文档结构
本《产品指南》包括以下各章内容：
1 台式机主板功能：概述产品的功能与特性
2 安装和更换台式机主板组件：提供有关安装本台式机主板及其它硬件组件的指导
3 更新 BIOS：提供有关更新 BIOS 的指导
A 错误消息和指示信号：提供有关 BIOS 错误消息和笛音码的说明
B 符合标准与规范：描述主板遵守的安全标准和 EMC（电磁兼容性）规章及产品认证
体例
本文档采用如下体例：
注意
注意提醒用户如何防止损坏硬件或丢失数据。
注释
注释提示用户对重要信息引起重视。
iii

英特尔台式机主板 DH61CR 产品指南
术语
下表列出了本产品指南中常用的一些术语及其说明。
术语 说明
GB 千兆字节（1,073,741,824 字节）
GHz 千兆赫（十亿赫兹）
KB 千字节（1024 字节）
MB 兆字节（1,048,576 字节）
Mb 兆位（1,048,576 位）
MHz 兆赫（百万赫兹）
iv

目录
1台式机主板功能
支持的操作系统....................................................................................................11
台式机主板组件....................................................................................................12
处理器...............................................................................................................14
英特尔®H61 Express 芯片组..................................................................................15
主内存...............................................................................................................15
图形子系统 .........................................................................................................16
集成图形.....................................................................................................16
模拟显示 (VGA) ....................................................................................16
数字视频接口........................................................................................16
PCI Express* x16 图形 .................................................................................16
音频子系统 .........................................................................................................17
LAN 子系统 ........................................................................................................18
USB 支持...........................................................................................................18
SATA 支持 .........................................................................................................19
扩展功能 ............................................................................................................19
旧式 I/O ............................................................................................................19
BIOS................................................................................................................19
SATA 自动配置 ............................................................................................20
PCI*/PCI Express 自动配置............................................................................20
BIOS 安全口令.............................................................................................20
Intel Manageability（英特尔管理功能）技术 .......................................................21
英特尔®MEBX 复位接头连接器 .................................................................21
Trusted Platform Module（可信平台模块，TPM）支持...................................22
风扇转速控制和硬件监控 .................................................................................22
电源管理.....................................................................................................22
软件支持 .............................................................................................23
硬件支持 .............................................................................................23
板载扬声器 .........................................................................................................26
实时时钟子系统....................................................................................................26
2安装和更换台式机主板组件
开始之前 ............................................................................................................27
安装注意事项.......................................................................................................28
防止电源系统过载..........................................................................................28
遵守安全与规范要求.......................................................................................28
安装 I/O 防护板...................................................................................................29
安装和拆卸台式机主板............................................................................................30
安装和拆卸处理器 .................................................................................................31
安装处理器..................................................................................................31
安装处理器风扇散热器 ....................................................................................35
连接处理器风扇散热器电缆...............................................................................35
拆卸处理器..................................................................................................35
v

英特尔台式机主板 DH61CR 产品指南
安装和拆卸系统内存 ..............................................................................................36
安装 DIMM .................................................................................................37
拆卸 DIMM .................................................................................................39
安装和拆卸 PCI Express x16 图形卡.........................................................................39
安装 PCI Express x16 图形卡 .........................................................................39
拆卸 PCI Express x16 图形卡 .........................................................................41
连接串行 ATA (SATA) 电缆 ....................................................................................42
连接到内置接头连接器............................................................................................43
前面板音频接头连接器 ....................................................................................44
S/PDIF 接头连接器 .......................................................................................44
机箱开启接头连接器.......................................................................................45
TPM 接头连接器 ...........................................................................................45
前面板接头连接器..........................................................................................46
备用前面板电源 LED 指示灯接头连接器 ...............................................................46
串行接头连接器 ............................................................................................47
前面板 USB 2.0 接头连接器 ............................................................................47
内置单声道扬声器接头连接器 ............................................................................47
连接到音频系统....................................................................................................48
连接机箱风扇和电源系统电缆 ...................................................................................49
连接机箱风扇电缆..........................................................................................49
连接电源系统电缆..........................................................................................50
设置 BIOS 配置跳线..............................................................................................51
在BIOS Setup（设置）程序中清除口令 .....................................................................52
更换电池 ............................................................................................................53
3更新 BIOS
使用 Intel®Express BIOS Update（英特尔®快速 BIOS 更新）实用程序更新 BIOS .............59
使用 F7 功能键更新 BIOS.......................................................................................60
使用 ISO Image BIOS Update（ISO 映像 BIOS 更新）文件或 Intel®Flash Memory
Update Utility（英特尔®快闪内存更新实用程序）更新 BIOS .....................................61
获取 BIOS 更新文件 ......................................................................................61
使用 Intel Flash Memory Update Utility（英特尔快闪内存更新实用程序）更新 BIOS ....61
使用 ISO Image BIOS（ISO 映像 BIOS）更新文件更新 BIOS.................................62
恢复 BIOS ..................................................................................................63
A错误消息和指示信号
BIOS 错误代码 ....................................................................................................65
BIOS 错误消息 ....................................................................................................66
B符合标准与规范
安全标准 ............................................................................................................67
电池注意事项 ...............................................................................................67
欧盟符合标准声明 .................................................................................................68
产品生态声明.......................................................................................................69
回收处理考虑因素..........................................................................................69
中国 RoHS..................................................................................................72
EMC（电磁兼容性）规章 ........................................................................................73
FCC 合格声明 ..............................................................................................73
加拿大通信部 (Canadian Department of Communications) 符合标准声明.................74
日本 VCCI 声明............................................................................................74
韩国 B 类设备声明.........................................................................................75
确保符合电磁兼容性 (EMC) 规范 .......................................................................75
vi

目录
产品认证 ............................................................................................................76
台式机主板级认证..........................................................................................76
机箱和组件级认证..........................................................................................77
符合 ENERGY STAR*（能源之星*）、e-Standby 和ErP 标准.........................................77
图
1. 英特尔台式机主板 DH61CR 组件.........................................................................12

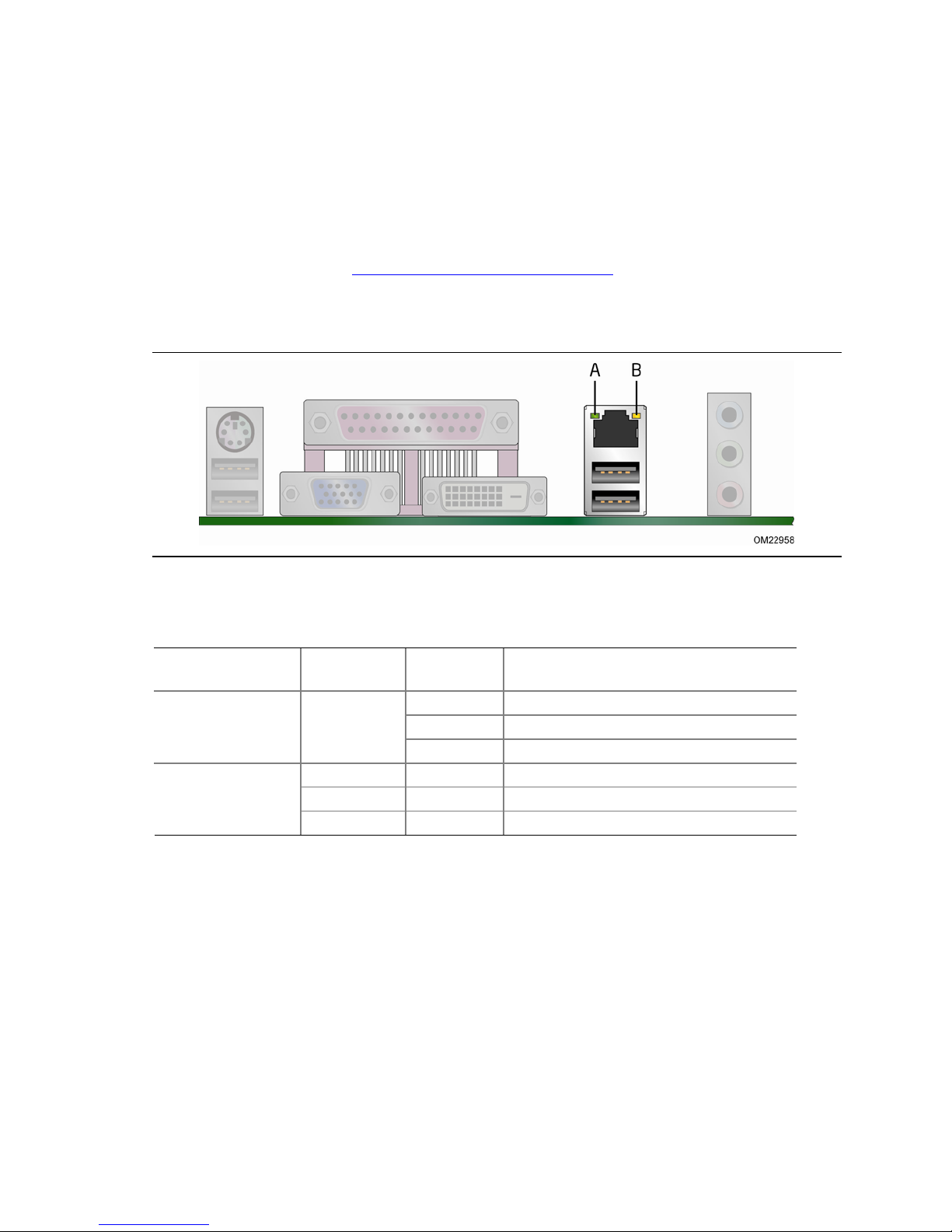

2. LAN 状态 LED 指示灯 ......................................................................................18
3. 英特尔 MEBX 复位接头连接器位置 .......................................................................21
4. 备用电源指示灯位置.........................................................................................25
5. 安装 I/O 防护板 .............................................................................................29
6. 英特尔台式机主板 DH61CR 安装螺丝孔位置 ...........................................................30
7. 松脱插槽拉杆 .................................................................................................31
8. 抬起压板 ......................................................................................................32
9. 从处理器保护罩中取出处理器 ..............................................................................33
10. 安装处理器....................................................................................................33
11. 将压板固定到位 ..............................................................................................34
12. 将处理器风扇散热器电源电缆连接到处理器风扇接头连接器上........................................35
13. 双通道内存配置示例.........................................................................................36
14. 使用 DDR3 DIMM ..........................................................................................37
15. 安装 DIMM ...................................................................................................38
16. 安装 PCI Express x16 图形卡 ...........................................................................40
17. 拆卸 PCI Express x16 图形卡 ...........................................................................41
18. 连接串行 ATA 电缆..........................................................................................42
19. 内置接头连接器 ..............................................................................................43
20. 背面板音频连接器............................................................................................48
21. 机箱风扇接头连接器位置 ...................................................................................49
22. 连接电源系统电缆............................................................................................50
23. BIOS 配置跳线块位置 ......................................................................................51
24. 拆卸电池 ......................................................................................................58
25. 英特尔台式机主板 DH61CR 中国 RoHS 物质主动声明表 ............................................72
vii

英特尔台式机主板 DH61CR 产品指南
表
1. 功能摘要 ....................................................................................................... 9
2. 英特尔台式机主板 DH61CR 组件.........................................................................13
3. LAN 状态 LED 指示灯状态.................................................................................18
4. 前面板英特尔高保真音频信号名称 ........................................................................44
5. 前面板 AC ’97 音频接头连接器信号名称 ................................................................44
6. S/PDIF 接头连接器信号名称 ..............................................................................44
7. 机箱开启接头连接器信号名称 ..............................................................................45
8. TPM 接头连接器信号名称 ..................................................................................45
9. 前面板接头连接器信号名称.................................................................................46
10. 备用前面板电源 LED 指示灯接头连接器信号名称 ......................................................46
11. 串行端口接头连接器信号名称 ..............................................................................47
12. 前面板 USB 2.0 接头连接器信号名称....................................................................47
13. 内置单声道扬声器接头连接器信号名称 ...................................................................47
14. BIOS Setup（设置）程序各种模式下的跳线设置......................................................52
15. BIOS 笛音码 .................................................................................................65
16. 前面板电源 LED 指示灯闪烁代码 .........................................................................66
17. BIOS 错误消息 ..............................................................................................66
18. 安全标准 ......................................................................................................67
19. EMC（电磁兼容性）规章 ...................................................................................73
20. 符合标准与规范标志.........................................................................................76
viii

1 台式机主板功能
本章简要描述英特尔®台式机主板 DH61CR 的主要功能和特性。表 1 对本台式机主板的各主要
功能进行了总结。
表1. 功能摘要
形状参数 MicroATX 规格（243.84 毫米［9.60 英寸］x 198.12 毫米［7.80 英寸］）
处理器支持 •采用 LGA1155 引脚规格封装的英特尔®酷睿™ i7、英特尔®酷睿™ i5、
英特尔®酷睿™ i3 和英特尔®奔腾处理器：
―集成图形处理（具备 Intel®Graphics Technology
（英特尔®图形技术）的处理器）
―外置图形接口控制器
―集成内存控制器
芯片组 英特尔®H61 Express 芯片组，包含 Intel®H61 Express Platform
Controller Hub（英特尔®H61 Express 平台控制器中枢，PCH）
内存支持 •两个 240 针DDR3 SDRAM 双列直插式内存模块 (DIMM) 插槽
•支持 DDR3 1333 MHz 和DDR3 1066 MHz DIMM
•支持 1 Gb、2 Gb 和4 Gb 内存技术
•使用 4 Gb 内存技术，两条 DIMM 支持最高可达 16 GB 的系统内存
•支持非 ECC 内存
图形支持 •集成图形，支持具备 Intel Graphics Technology（英特尔图形技术）
的处理器：
―VGA
―DVI-D
•分立图形，支持 PCI Express* 2.0 x16 附加图形卡
音频 英特尔®高保真音频（英特尔®HD Audio）：
•Realtek* ALC892 音频编码解码器
•前面板音频接头连接器（支持英特尔高保真音频和 AC ’97 音频）
•单声道扬声器接头连接器
•S/PDIF 音频接头连接器
扩展功能 •一个 PCI Express 2.0 x16 附加卡连接器
•两个 PCI Express 2.0 x1 附加卡连接器
•一个 Conventional PCI*（常规 PCI*）总线连接器
待续
9

英特尔台式机主板 DH61CR 产品指南
表1. 功能摘要（续）
外围设备接口 •十个 USB 2.0 端口：
―四个 USB 2.0 端口通过叠层式背面板连接器实现
―六个 USB 2.0 前面板端口通过三个双端口内置接头连接器实现
•四个 SATA 每秒 3 Gb 端口，通过英特尔 H61 Express 芯片组实现
•一个串行端口接头连接器
•一个并行端口背面板连接器
•一个 PS/2* 背面板连接器，用于鼠标／键盘支持
LAN 支持 •英特尔®82579V 千兆位（每秒 10/100/1000 Mb）以太网 LAN 控制器
旧式 I/O •Nuvoton* W83677HG-i I/O 控制器，用于硬件管理以及串行端口、并行
端口和 PS/2 支持
BIOS •英特尔®BIOS，驻留于 SPI 闪存设备
•支持高级配置与电源接口 (ACPI)、即插即用和 SMBIOS
瞬时可用计算机技术 •支持《PCI 本机总线规格》2.2 修订版
•支持《PCI Express 基础规格》2.0 修订版
•挂起到 RAM 支持
•常规 PCI、PCI Express、LAN、前面板、串行、USB 端口和 PS/2 唤醒
硬件监控 •硬件监控，通过 Nuvoton I/O 控制器实现
•电压感测，检测电源电压是否正常
•温度感测，检测温度值是否正常
•三个风扇接头连接器，采用 PWM 控制
•4 针处理器、机箱前面和背面风扇接头连接器
•4 芯和 3 芯（线性）风扇转速控制，支持机箱前面和背面风扇
•支持 Platform Environmental Control Interface（平台环境控制接口，
PECI）
10

台式机主板功能
支持的操作系统
本台式机主板支持以下操作系统：
•Microsoft Windows* 7 Ultimate 64 位版
•Microsoft Windows 7 Ultimate 32 位版
•Microsoft Windows 7 Professional 64 位版
•Microsoft Windows 7 Professional 32 位版
•Microsoft Windows 7 Home Premium 64 位版
•Microsoft Windows 7 Home Premium 32 位版
•Microsoft Windows 7 Starter 64 位版
•Microsoft Windows 7 Starter 32 位版
•Microsoft Windows Vista* Ultimate 32 位版
•Microsoft Windows Vista Business 32 位版
•Microsoft Windows Vista Home Premium 32 位版
•Microsoft Windows Vista Home Basic 32 位版
•Microsoft Windows Vista Ultimate 64 位版
•Microsoft Windows Vista Business 64 位版
•Microsoft Windows Vista Home Premium 64 位版
•Microsoft Windows Vista Home Basic 64 位版
•Microsoft Windows* XP Media Center Edition 2005
•Microsoft Windows XP Professional
•Microsoft Windows XP Professional x64 Edition
•Microsoft Windows XP Home
11

英特尔台式机主板 DH61CR 产品指南
台式机主板组件
图1 显示了英特尔台式机主板 DH61CR 主要组件的大致位置。
图1. 英特尔台式机主板 DH61CR 组件
12

台式机主板功能
表2. 英特尔台式机主板 DH61CR 组件
标签 说明
A 常规 PCI 总线附加卡连接器
B PCI Express 2.0 x1 附加卡连接器
C 机箱开启接头连接器
D S/PDIF 接头连接器
E PCI Express 2.0 x1 附加卡连接器
F 电池
G PCI Express 2.0 x16 附加卡连接器
H 背面板连接器
I 备用电源 LED 指示灯
J 12 V 处理器内核电压连接器（2 x 2 针）
K 机箱背面风扇接头连接器
L 扬声器
M 处理器插槽
N 处理器风扇接头连接器
O 机箱前面风扇接头连接器
P DDR3 DIMM 1 插槽
Q DDR3 DIMM 2 插槽
R Trusted Platform Module（可信平台模块，TPM）接头连接器
S 主电源连接器（2 x 12 针）
T SATA 连接器
U BIOS 配置跳线块
V 前面板接头连接器
W 备用前面板电源 LED 指示灯接头连接器
X Intel®Management Engine BIOS Extension（英特尔®管理引擎 BIOS 扩展，
英特尔®MEBX）复位接头连接器
Y 串行端口接头连接器
Z 前面板 USB 2.0 接头连接器
AA 内置单声道扬声器接头连接器
BB 前面板音频接头连接器
13

英特尔台式机主板 DH61CR 产品指南
联机支持
有关英特尔台式机主板 DH61CR 的更详尽信息，请查询以下联机资源：
•英特尔台式机主板 DH61CR http://www.intel.com/products/motherboard/index.ht
m
•台式机主板支持 http://www.intel.com/p/en_US/support?iid=hdr+supp
ort
•英特尔台式机主板 DH61CR 的可用配置 http://ark.intel.com
•受支持的处理器 http://processormatch.intel.com
•芯片组信息 http://www.intel.com/products/desktop/chipsets/inde
x.htm
•BIOS 和驱动程序更新 http://downloadcenter.intel.com/
•集成信息 http://www.intel.com/support/go/buildit
处理器
注意
若未使用恰当的电源系统，和／或未将 12 V（2 x 2 针）电源连接器连接到台式机主板上，则可能
对台式机主板造成损害或导致系统功能异常。
英特尔台式机主板 DH61CR 支持采用 LGA1155 引脚规格封装的英特尔酷睿 i7、英特尔酷睿 i5、
英特尔酷睿 i3 和英特尔奔腾处理器。台式机主板上不包括处理器，须单独购买。处理器通过
LGA1155 插槽连接到台式机主板上。
有关英特尔台式机主板 DH61CR 受支持处理器的详情，请访问
http://processormatch.intel.com。
14

台式机主板功能
英特尔®H61 Express 芯片组
英特尔 H61 Express 芯片组，包括 Intel H61 Platform Controller Hub（英特尔 H61 平台控制
器中枢，PCH），提供到处理器以及 USB、SATA、LPC、音频、网络、显示器和 PCI Express
接口的接口。PCH 是主板 I/O 通道的集中控制器。
主内存
注释
为了完全符合所有适用的英特尔®SDRAM 内存规范，应在本主板上安装支持串行设备检测 (SPD)
数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时屏幕上将显示一条说明此
状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。
本主板具备两个 DIMM 插槽，并支持以下内存功能与特性：
•两条独立内存通道，具备交错模式支持
•支持 x8 组织的非 ECC、无缓冲、单面或双面 DIMM
•16 GB 最大系统总内存（使用 4 Gb 内存技术）
•最小系统总内存：1 GB（使用 1 Gb x8 模块）
•串行设备检测
•DDR3 1333 MHz 和DDR3 1066 MHz SDRAM DIMM
注释
32 位操作系统限用最大 4 GB 的内存。因附加图形卡和其它系统资源要使用部分内存，这些操作
系统将报告内存低于 4 GB。
15

英特尔台式机主板 DH61CR 产品指南
图形子系统
本主板支持集成图形（Intel Graphics Technology（英特尔图形技术））或 PCI Express
2.0 x16 图形。
集成图形
对于具备 Intel Graphics Technology（英特尔图形技术）的处理器，本主板通过 Intel®Flexible
Display Interface（英特尔® 灵活显示接口，英特尔® FDI）支持集成图形。
模拟显示 (VGA)
VGA 端口支持模拟显示。刷新率为 75 Hz 时所支持的最高分辨率为 2048 x 1536 (QXGA)。
每当连接新的显示器时，VGA 端口均在 POST（开机自检）期间启用，而与 DVI-D 连接器的
状态无关。
数字视频接口
英特尔台式机主板 DH61CR 支持数字视频接口 (DVI) 显示，具备 DVI-D 背面板端口。
此DVI-D 端口仅支持数字 DVI 显示。刷新率为 75 Hz 下所支持的最高分辨率为 2048 x 1536
(QXGA)。此 DVI-D 端口符合 DVI 1.0 规格。
PCI Express*x16 图形
采用 LGA1155 引脚规格封装的英特尔酷睿 i7、英特尔酷睿 i5、英特尔酷睿 i3 和英特尔奔腾处理
器通过 PCI Express 2.0 x16 附加卡连接器支持分立附加图形卡。本主板支持以下 PCI Express
速率：
•2.5 GHz 的PCI Express 2 频率，可产生每波道每个方向（每秒 500 MB）每秒 5.0 Gb
的速率。当操作于 x16 模式时，接口每个方向上的最高同时理论带宽速率为每秒 8 GB。
•1.25 GHz 的PCI Express 1 频率，可产生每波道每个方向（每秒 250 MB）每秒 2.5 Gb
的速率。当操作于 x16 模式时，接口每个方向上的最高同时理论带宽速率为每秒 4 GB。
16

台式机主板功能
音频子系统
本主板通过 Realtek ALC892 音频编码解码器支持英特尔高保真音频。
基于 Realtek ALC892 的音频子系统提供以下功能与特性：
•具备独立多流式立体声的 6 声道音频
•背面板音频连接器高级插孔感测，使音频编码解码器能够识别连接至音频端口的设备。背面板
音频连接器具备根据用户定义进行任务重新分配的功能，或者取决于所识别的设备类型进行自动
切换。
•通过背面板连接器实现立体声输入和输出
•前面板音频连接器耳机和话筒输入功能
•90 dB（分贝）的信噪比 (S/N)
本主板提供板载音频接头连接器和背面板连接器。
板载音频接头连接器包括以下各项：
•前面板音频（2 x 5 针接头连接器，为前面板音频连接器提供耳机和话筒输入信号）
•S/PDIF 音频接头连接器（1 x 4 针接头连接器）
•内置单声道扬声器接头连接器（1 x 2 针接头连接器）
前面板耳机输出受独立音频声道对支持，允许多流式音频配置，如同时环绕声音播放和立体声音频
会议（通过连接至背面板音频连接器的扬声器和连接至前面板音频连接器的耳机实现）。
板载内置单声道扬声器接头连接器允许连接至内置、小功率扬声器，以实现基本的系统声音功能。
此子系统具备在 1 W（均方根）下驱动 8 Ω扬声器负载和在 1.5 W（均方根）下驱动 4 Ω扬声器
负载的能力。
板载 S/PDIF 接头连接器允许连接至数字音频输出同轴或光纤适配器。
背面板音频连接器可通过音频设备驱动程序进行配置。音频软件和驱动程序可访问
http://downloadcenter.intel.com/ 获得。
17

英特尔台式机主板 DH61CR 产品指南
LAN 子系统
LAN 子系统包括：
•英特尔 82579V 千兆位（每秒 10/100/1000 Mb）以太网 LAN 控制器
•带有集成状态 LED 指示灯的 RJ-45 LAN 连接器
LAN 软件和驱动程序可访问 http://downloadcenter.intel.com/ 获得。
位于背面板上的 RJ-45 LAN 连接器内置有两个 LED 指示灯（参见图 2）。这两个 LED 指示灯
指示 LAN 的状态（如表 3 所示）。
图2. LAN 状态 LED 指示灯
表3. LAN 状态 LED 指示灯状态
LED 指示灯
LED 指示灯
颜色
LED 指示灯
状态 表示
A（连接／活动） 熄灭 未建立 LAN 连接
绿色
亮起 已建立 LAN 连接
闪烁 LAN 正处于活动状态
不适用 熄灭 每秒 10 Mb 的数据速率
绿色 亮起 每秒 100 Mb 的数据速率
B（连接速度）
黄色 亮起 每秒 1000 Mb 的数据速率
USB 支持
本台式机主板支持 USB 2.0。共有 10 个USB 2.0 端口（其中四个端口连接至背面板连接器，
另外六个端口则连接至三个板载接头连接器）。USB 2.0 端口具备高速、全速和低速功能。获得
USB 2.0 支持需要操作系统和驱动程序都完全支持 USB 2.0 传输速率。
18

台式机主板功能
SATA 支持
本主板通过 PCH 提供四条 SATA 每秒 3.0 Gb 通道，每条通道各支持一个设备。
扩展功能
英特尔台式机主板 DH61CR 提供以下各项扩展功能：
•一个 PCI Express 2.0 x16 接口
•两个 PCI Express 2.0 x1 接口
•一个常规 PCI 总线接口
旧式 I/O
本主板的旧式 I/O 控制器提供以下各项旧式功能与特性：
•PS/2 背面板连接器，用于鼠标／键盘支持
•一个串行端口接头连接器
•一个背面板并行端口连接器
•串行 IRQ 接口，与支持常规 PCI 总线系统的串行化 IRQ 兼容
•智能电源管理，包括可编程唤醒事件接口
•常规 PCI 总线电源管理支持
BIOS Setup（设置）程序提供旧式 I/O 控制器的配置选项。
BIOS
BIOS（基本输入输出系统）提供开机自检 (POST)、BIOS Setup（设置）程序以及 PCI/PCI
Express 和SATA 自动配置实用程序。BIOS 存储于串行外围设备接口 (SPI) 闪存设备中。
按照第 3 章第 59 页开始的指导可对 BIOS 进行更新。
19

英特尔台式机主板 DH61CR 产品指南
SATA 自动配置
如果您在计算机中安装了新的 SATA 设备（如硬盘驱动器），则 BIOS 中的自动配置实用程序
可自动为计算机检测和配置该设备。在安装新的 SATA 设备后，不必运行 BIOS Setup（设置）
程序。通过运行 BIOS Setup（设置）程序，您可以用手动配置取代自动配置的设置值。
PCI*/PCI Express 自动配置
如果您在计算机中安装了新的常规 PCI 或PCI Express 附加卡，则 BIOS 中的 PCI/PCI Express
自动配置实用程序可自动检测和配置该附加卡资源（IRQ、DMA 通道和 I/O 空间等）。在安装新的
常规 PCI 或PCI Express 附加卡后，不必运行 BIOS Setup（设置）程序。
BIOS 安全口令
BIOS 包含的安全功能可对操作者访问 BIOS Setup（设置）程序的权限以及启动计算机的权限
进行设置。请根据以下权限说明，为运行 BIOS Setup（设置）程序和启动计算机设置管理员口令
和用户口令：
•输入管理员口令后可以不受限制地查看和更改所有 Setup（设置）程序选项。如果只设置了
管理员口令，普通用户在提示输入 Setup（设置）程序口令时按 <Enter> 键，可有限制地
访问 Setup（设置）程序。
•如果同时设置了管理员口令和用户口令，则必须输入管理员口令或用户口令，才能进入 Setup
（设置）程序。可查看和更改哪些 Setup（设置）程序选项取决于输入的是管理员口令还是用
户口令。
•设置用户口令可对启动计算机的人员进行限制。在计算机启动之前将提示输入口令。如果只设置
了管理员口令，则计算机在启动时将不提示输入口令。如果同时设置了这两个口令，则可通过
输入任何一个口令来启动计算机。
有关复位口令的指导，请参阅第 52 页“清除口令”。
20
