Inval B2AR 2705 User manual

ORDEN DE PRODUCCIÓN
PRODUCTION ORDER
CODIGO:
CODE:
FECHA:
DATE:
INSTRUCCIONES PARA ARMAR
BIBLIOTECA ARCHIVADOR
REF.: B2AR 2705
ASSEMBLY INSTRUCTIONS
4-DRAWER STORAGE /
FILING CABINET
REF.: B2AR 2705
HECHO EN COLOMBIA
MADE IN COLOMBIA
Lea detenidamente y siga
en orden consecutivo las
Instrucciones de Armado
Read the instructions
carefully and follow them
in consecutive order
Proteja el mueble del agua
y de la humedad. No use
el mueble al aire libre
Protect furniture from
water and moisture. This
piece of furniture must not
be used outdoors
No lo exponga al calor
Do not expose it to heat
No lo golpee ni lo martille
(sólo donde se le indica)
Do not hit or hammer the
structure (unless it is so
indicated)
No pinte ni use elementos
abrasivos para limpiar el
mueble
Do not paint or use
abrasive elements to clean
your unit
No arrastre ni se suba al
mueble. Si necesita
moverlo, levántelo
Do not drag or cimb on
your furniture. If you need
to move it, lift it
Este manual contiene
información IMPORTANTE.
Por favor léalo y guardelo
para consultas en el
futuro.
This instruction manual
contains IMPORTANT
information. Please
read and keep for
future reference.
B
AC
D
E
N
E
J
B2AR 2705 + BE 2704
35.0 Lbs.
15.8 Kg.
33.06 Lbs.
15.0 Kg.
55.11 Lbs.
25.0 Kg.
55.11 Lbs.
25.0 Kg.
33.06 Lbs.
15.0 Kg.

Tenga precaución al abrir la bolsa de herrajes de no perder ninguno. Compruebe si el
contenido de las piezas es el correcto; separe los herrajes en grupos para facilitar su
identificación durante el armado.En caso de un faltante no devuelva el mueble al
almacén, le agradecemos llamar a la línea gratuita en Colombia 01800 09 33444.
Venezuela0212-238.7584.Guatemala6852401al05.USA1-800-333-0665.
Use caution when opening the bag containing the hardware parts so you do not lose
any.Verifythatitscontentsare
correct; separate the hardware into groups for easier identification during assembly. If
anypartismissing,donotreturn
the unit to the store, please call, toll-free: in Colombia 01800 09 33444, in Venezuela
0212-238-7584,inGuatemala6852401to05andintheUSA1-800-333-0665.
IMPORTANTE: antes de empezar a ensamblar el mueble, lea detenidamente las instrucciones. Arme el mueble
sobre su caja, para no rayarlo. Si falta una parte o piensa que está defectuosa no devuelva el mueble al almacén; le
agradecemosllamar anuestralíneagratuitaen Colombia018000933444.Venezuela0212-238.7584Guatemala685
2401al05.oenUSA1-800-333-0665
IMPORTANT: Before proceeding to assemble the unit, read the intructions very carefully. Assemble the unit on top of
the empty box, to prevent scratches. If a part is missing, or you think is defective, do not return the unit to the store.
Please,callustoll-free,inColombia018000933444.Venezuela0212-238.7584.Guatemala6852401to05.orUSA1-
800-333-0665.

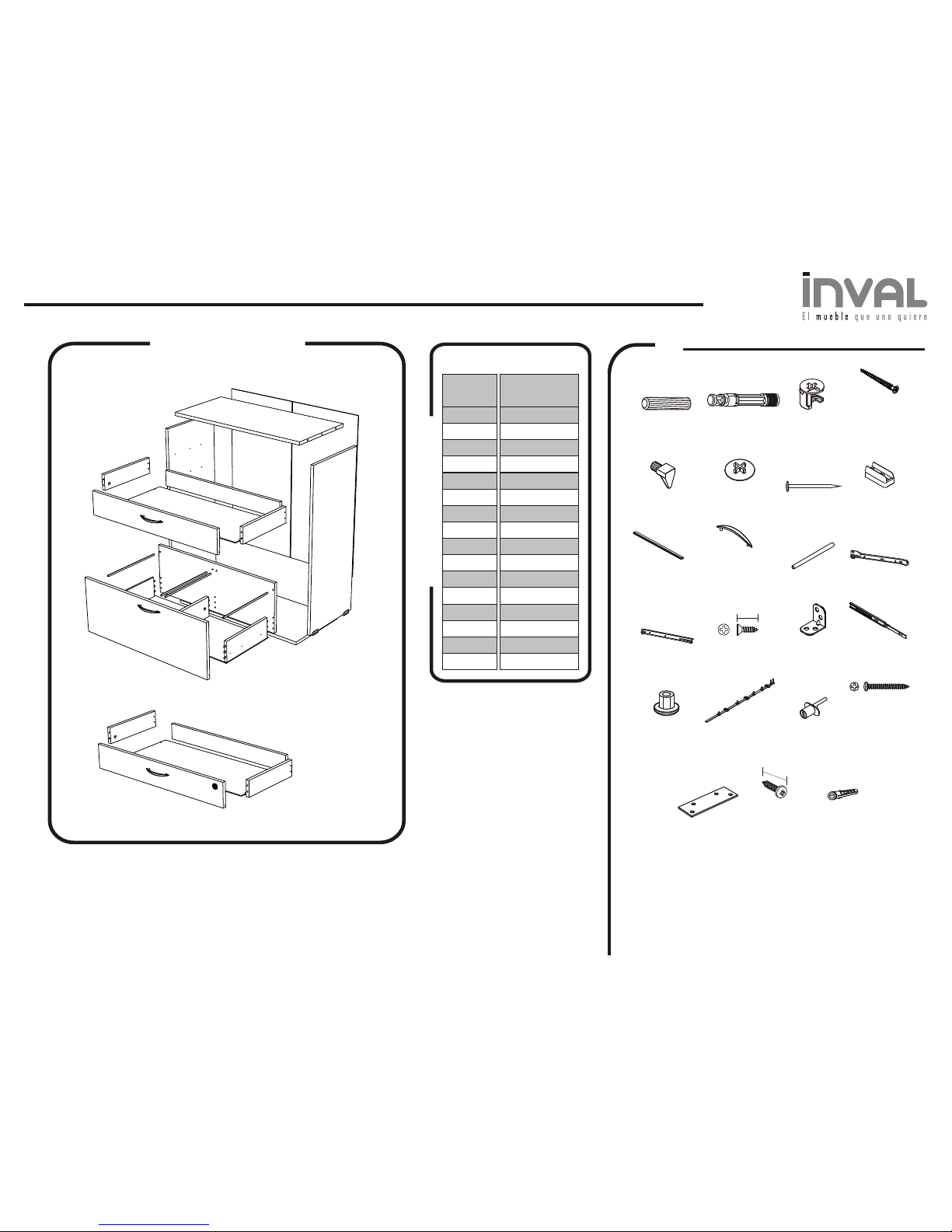

IDENTIFICACIÓN DE PARTES
PARTS IDENTIFICATION
IDENTIFICACIÓN DE HERRAJES
DESPIECE
PIEZA
PARTS
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
CANTIDAD
QUANTITY
1
1
1
1
2
2
2
2
2
1
2
2
2
1
2
4
( # 1 )
36 TARUGOS
DOWELS36 WOODEN
( # 6 )
4 TAPAS
TUERCA
4 CAM CAPS
( # 7 )
36 PUNTILLAS
36 NAILS
( # 2 )
24 PERNOS
24 CAM STUDS
( # 4 )
8 TORNILLO
DRYWALL
8 DRYWALL
SCREW
( # 9 )
1 BISEL
PLÁSTICO
1PLASTIC BEVEL
( # 13 )
CORREDERAS4
4 DRAWER SLIDES
( # 12 )
4 CORREDERAS
4 SLIDES
( # 10 )
MANIJAS Y
8 TORNILLOS
4
4 HANDLES AND
8 SCREWS
( # )
416
CORREDERA FULL
EXTENSION
4 FULL EXTENSION SLIDE
( # 11 )
8 TUBOS
8 TUBES
( # 3 )
24 TUERCAS
24 CAM LOCKS
HARDWARE IDENTIFICATION
TABLA DE PIEZAS
PARTS LIST
EXPLODED VIEW
( # 8 )
4 DESLIZADORES
4 GLIDERS
( # 19 )
5 TORNILLOS
DESLIZADOR/CHAZO
5GLIDERS/RAMPLUG
WALL ANCHOR
SCREWS
( # 20 )
2 PLATINAS
2 BRACKETS
( # 21 )
5 TORNILLOS
PLATINAS
5BRACKETS
SCREW
5/8”
16 mm
( # 18B )
1 CHAPA
1 LOCK
( # 22 )
1 CHAZO
1 RAMPLUG
WALL ANCHOR
(#15 )
1 PLATINA
1 BRACKET
( # 14 )
48 TORNILLOS
CORREDERA/CHAPA
48 SCREWS SLIDES/LOCK
½”
13 mm
A
B
C
D
E(x2)
I(x2)
J
L(x2)
M(x2)
F(x2)
G(x2)
H(x2)
K(x2) OO
P
P
P
N
L(x2)
M(x2)
K(x2) ( #17 )
4 TAPONES
4 STOPPERS
( # 5)
4 TOPES
4 STOPPERS
( # 18A )
1 LISTON CHAPA
1 LOCK STRIP

RECOMENDACIONES DE ENSAMBLE
IMPORTANTE / IMPORTANT
En las perforaciones
que conducen a los
orificios de las caras
NO INSERTE
tarugos
DO NOT insert wooden dowels
into the holes that lead to
the wide holes on the sides.
Introdúzcalos
sólo hasta
la mitad
Insert them half
way only Golpée
suavemente
Carefully tap
TARUGOS
WOODEN DOWELS
Señal de dirección
Orientation Mark
Perforación Amplia
Wide Hole
La señal apunta
hacia la perforación
del canto sin acabado
Make sure the orientation mark
on the cam lock points to the hole
on the unfinished edge of
the panel
INSTALACIÓN DE LA TUERCA Y EL PERNO DE EXPANSIÓN
AJUSTE DE PARTES
ADJUSTING THE PARTS
De un correcto armado del mueble depende su buen funcionamiento.
Properly assembled furniture provides proper performance.
En las perforaciones
de los cantos
NO INSERTE
pernos
DO NOT insert cam
studs into the holes
on the unfinished
edge of the panel.
Inserte solamente en las
perforaciones que más
adelante se indicarán
Insert only into the holes
that will be pointed out later on.
Señal de
Dirección
Orientation
Mark
¿Cuánto debe girar?
How much should it be turned?
ASSEMBLY SUGGESTIONS
INSTALLING THE CAM LOCKS AND CAM STUD EXPANSION
Canto sin acabado
Unfinished panel edge

1
PASOS PARA ENSAMBLAR / ASSEMBLY STEPS
EN ESTE PASO NECESITA:
FOR THIS STEP,YOU WILL NEED:
MARTILLO
/HAMMER
HERRAMIENTAS
HERRAJES
TOOLS
HARDWARE
PREPARACIÓN DE PIEZAS
Coloque un tornillo corredera (#14) en la perforación que
señala la flecha, ubique los otros dos tornillos donde
coincida con las perforaciones guías de las parte A/B.
Place a Drawer Slide Screw (#14) in the hole indicated by the arrow,
place the other two screws to coincide with the pre-drilled holes in Parts
A/B.
ATORNILLADORDEESTRELLA
/PHILLIPSSCREWDRIVER
Paraquehayaunbuenfuncionamientodelachapa(#18-Ay#18-
B) en el mueble, el Listón Chapa (#18-A) debe de estar recto.
Antes de instalarlo tenga en cuenta que no se encuentre doblado
o torcido Si se encuentra doblado o torcido por favor enderécelo
einstáleloenelmueble(piezaB).
InorderfortheLock(#18-Aand#18-B)tofunctionproperly,theLockStrip(#18-A)
must not be bent or twisted. Before installing it to Panel “B”, please check and
makesurethattheLockStrip(#18-A)isnotbentortwisted. Ifitis,straightenitout
andinstallit.
PARTS SET UP
Paso # 1. Para poder separar las partes, halar la extensión (figura A)
hasta el tope y mueva el seguro hacia abajo (figura B).
Paso # 2 remover toda la pieza.
Step # 1. To be able to separate the parts, pull the extension (figure A)
to the end and move the lock down (figure B)
Step # 2. Remove the entire piece.
AB
CORREDERA FULL EXTENSION
FULL EXTENSION SLIDE
Deslice el riel para ubicar las
perforaciones en las pieza B
comomuestraenlasGráficas
Slide rail to locate the holes in
partsBasshowninthediagram.
B
B
CORREDERA FULL
EXTENSION
FULL EXTENSION SLIDE
( # 16 )
PERNOS
CAM STUDS
( # 2 )
DESLIZADORES
GLIDERS
( # 8 )
TORNILLOS
DESLIZADOR/ CHAZO
GLIDERS/RAMPLUG
WALL ANCHOR SCREWS
( # 19 )
CORREDERAS
SLIDES
( # 12 )
LISTON CHAPA
LOCK STRIP
( # 18A )
TORNILLOS
CORREDERA/CHAPA
SCREWS SLIDES/LOCK
( # 14 )
1/2”
13 mm
(#14)

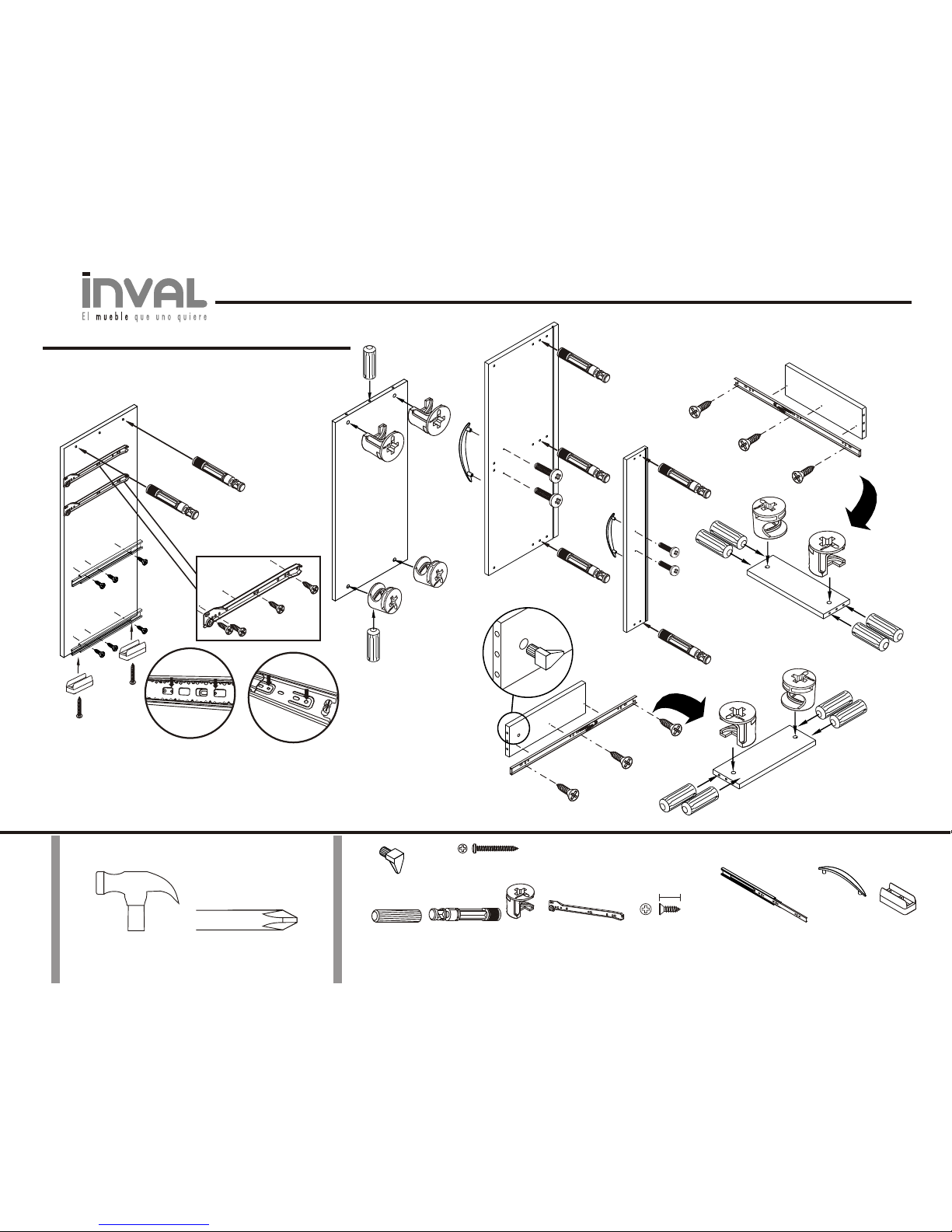

PASOS PARA ENSAMBLAR / ASSEMBLY STEPS
2
EN ESTE PASO NECESITA:
FOR THIS STEP,YOU WILL NEED:
MARTILLO
/HAMMER
HERRAMIENTAS
HERRAJES
TOOLS
ATORNILLADORDEESTRELLA
/PHILLIPSSCREWDRIVER
HARDWARE
PREPARACIÓN DE PIEZAS
G(x2)
E(x2)
G(x2)
F(x2)
F(x2)
Deslice el riel para ubicar las
perforaciones en las pieza A
comomuestraenlasGráficas
Slide rail to locate the holes in
partsAasshowninthediagram.
C
TARUGOS
WOODEN DOWELS
( # 1 )
PERNOS
CAM STUDS
( # 2 )
TUERCAS
CAM LOCKS
( # 3 )
CORREDERAS
SLIDES
( # 12 )
CORREDERA FULL
EXTENSION
FULL EXTENSION SLIDE
( # 16 )
MANIJAS Y
TORNILLOS
HANDLES AND
SCREWS
( # 10 )
TORNILLOS
CORREDERA/CHAPA
SCREWS SLIDES/LOCK
( # 14 )
1/2”
13 mm
PARTS SET UP
A
TOPES
STOPPERS
( # 5)
DESLIZADORES
GLIDERS
( # 8 )
TORNILLOS DESLIZADOR/ CHAZO
GLIDERS/RAMPLUG WALL ANCHOR SCREWS
( # 19 )
J

3
PASOS PARA ENSAMBLAR / ASSEMBLY STEPS
EN ESTE PASO NECESITA:
FOR THIS STEP,YOU WILL NEED:
MARTILLO
/HAMMER
HERRAMIENTAS
HERRAJES
TOOLS
PREPARACIÓN DE PIEZAS
I(x2) K(x2)
H(x2)
BISEL PLASTICO
PLASTIC BEVEL
A
B
C
D
1
2
TARUGOS
WOODEN DOWELS
( # 1 )
PERNOS
CAM STUDS
( # 2 )
TUERCAS
CAM LOCKS
( # 3 )
BISEL
PLÁSTICO
PLASTIC BEVEL
( # 9 )
PUNTILLAS
NAILS
( # 7 )
N
N
HARDWARE
CHAPA
LOCK
( # 18B )
TORNILLOS
CORREDERA/CHAPA
SCREWS SLIDES/LOCK
( # 14 )
½”
13 mm
B
C
OO
O
O
L(x2)
L(x2)
TOPES
STTOPERS
( # 5)
Antes de asegurar la chapa (#18B)
en la parte N, compruebe que el pin
este hacia abajo y la chapa (#18B)
girehacialaizquierda.
Before installing Lock (#18B) to Part
N, make sure that the pin is in the
down position and that the Lock
(#18B)turnstotheleft.
PARTS SET UP
ATORNILLADORDEESTRELLA
/PHILLIPSSCREWDRIVER
MANIJAS Y
TORNILLOS
HANDLES AND
SCREWS
( # 10 )
D
N
Pin

PASOS PARA ENSAMBLAR / ASSEMBLY STEPS
4
EN ESTE PASO NECESITA:
FOR THIS STEP,YOU WILL NEED:
MARTILLO
/HAMMER
HERRAMIENTAS
HERRAJES
TOOLS
ATORNILLADORDEESTRELLA
/PHILLIPS SCREWDRIVER
HARDWARE
P(x2)
5
TUBOS
TUBES
( # 11 )
TORNILLO
DRYWALL
DRYWALL
SCREW
( # 4 )
TAPAS
TUERCA
CAM CAPS
( # 6 )
Dependiendo la carpeta que usted emplee
ajustar según la gráfica
According to the file folder size, adjust as shown
in the image insert
I(x2)
3
Legal size Folders
Carpetas tamaño Oficcio Letter / A4 size Folders
Carpetas tamaño Carta / A4
E(x2)
F(x2)
H(x2)
G(x2)
I(x2)
I(x2)
4
6 F/G/K/L
G(x2) B
B
A
NCC
J
G(x2)
E(x2)
7
N
A
B
C
D
TORNILLOS
CORREDERA/CHAPA
SCREWS SLIDES/LOCK
( # 14 )
½”
13 mm
J/N
K(x2)
M(x2)
L(x2)
P(x2)
K(x2)
L(x2)
CORREDERAS
DRAWER SLIDES
( # 13 )

5
PASOS PARA ENSAMBLAR / ASSEMBLY STEPS
EN ESTE PASO NECESITA:
FOR THIS STEP,YOU WILL NEED:
MARTILLO
/HAMMER
HERRAMIENTAS
HERRAJES
TOOLS
HARDWARE
TARUGOS
WOODEN DOWELS
( # 1 )
Inserte los tarugos (#1) en las perforaciones de las partes A y B
del mueble B2AR 2705 según se muestra en el Paso 3.
Insert the Wooden Dowels (#1) in the holes on Parts “A” and “B” of
cabinet “B2AR 2705” as shown on Step 3.
ESTE MUEBLE “B2AR 2705” LO PUEDE USAR SOLO COMO
ARCHIVADOR O COMO BIBLIOTECA/ARCHIVADOR
ADQUIRIENDO EL MUEBLE “BE 2704”
THE 4-DRAWER STORAGE FILING CABINET “B2AR 2705” CAN BE
USED BY ITSELF OR AS A BOOKCASE /STORAGE/FILING CABINET
BY ACQUIRING THE BOOKCASE/HUTCH “BE 2704”.
B
B
FF
O
O
A
AA/B
A/B
F
O
Asegure los muebles BE 2704 y B2AR 2705 con
los tornillos platinas (#21) a través de las
platinas (#20)según muestra el diagrama.
Las platinas (#20) y tornillos platinas (#21),
están incluidos en la referencia B2AR 2705.
Secure model BE 2704 and B2AR 2705 by
screwing the Brackets (#20) using the Bracket
Screws (#21) as shown in the diagram. The
Brackets (#20) and Bracket Screws (#21) are
included with model “B2AR 2705”.
3
B2AR 2705 BE 2704
4
B
A
5
C
(#21)
C
C
(#19)
ParafijarelMueblealaparedtengaencuentaque
la pared sea solida de ladrillo y concreto o a un
taco de madera, luego con ayuda de una broca
para pared (tungsteno) 1/4”, perforela. Después
introduzca el chazo plástico (#22). Asegure la
platina(#15)alchazoconuntornillochazo(#19).
Luego asegure el mueble , parte “C”, a la platina
(#15) conuntornilloplatina(#21).
Attach the furniture to the wall, to either a solid
concreteblockwallortoawallstud,byfirst drilling
a hole, using a ¼” tungsten drill bit. Then, tap the
plastic Ramplug wall anchor (#22) into the hole
until it is flush with the wall. Fasten Bracket (#15)
to the wall by inserting a Ramplug Wall Anchor
Screw (#19) into the Ramplug wall anchor (#22).
Then fasten the furniture, Part “C”, to the Bracket
(#15)usingaBracketScrew(#21).
6
PLATINAS
BRACKETS
( # 20 )
TORNILLOS
PLATINAS
BRACKETS
SCREW
( # 21 )
5/8”
16 mm
CHAZOS
RAMPLUG
WALL ANCHOR
( # 22 )
PLATINA
BRACKET
( #15 )
TORNILLOS
DESLIZADORES/CHAZO
GLIDERS/RAMPLUG WALL
ANCHOR SCREWS
( # 19)
1 9/16
40 mm
TAPONES
STOPPERS
Si usted decidió usar este mueble
“B2AR 2705”solo como archivador
coloque los tapones (#17) en las
perforaciones de la parte A y B en vez
delosTarugos(#1).
If you decide to use the “B2AR 2705”
only as a 4-Drawer Storage Filing
Cabinetthen placetheStoppers (#17)
intheholes ofParts“A”and“B” instead
oftheWoodenDowels(#1).
ATORNILLADORDEESTRELLA
/PHILLIPS SCREWDRIVER
(#22)
TAPONES
STOPPERS
( #17 )

MANUAL DEL BUEN USO
USER'S GUIDE
-Leadetenidamenteysigaenordenconsecutivolas instrucciones
dearmado.
-Noarrastreelmueble,levánteloligeramenteconayudadeotra
personaparadesplazarlodeunlugaraotro.
-Limpieelmuebleconsuproductolimpiadorfavorito.
-Siseriegaunliquidoséquelodeinmediato.
-Sequeelmuebleconuntrapoabsorbenteligeramente
humedecido.
-Protejaelmuebledelaguaydelahumedad.
-Nouseel mueble alairelibre.
-Evitecolocarobjetoscalientessobrelassuperficies.
-Nopinteniuseelementosabrasivosparalimpiarelmueble.
-Nologolpeenilomartille(sólodondeseindica).
-Limpieelmuebleconunpañosecoencasodeeliminarelpolvo.
-AcudaalalíneadeServicioalClientecuandolocreanecesario
paraaclarardudassobreelmueble.
-Pleasereadcarefullytheinstructionsand followtheassemblysteps.
-Donotdragfurniture,pleaseliftslightlywiththehelpofanotherperson.
-Cleaningshouldbewithamildhouseholdcleaner.
-Incasealiquidspillspleasedryimmediately.
-Drythefurniturewithanabsorbentclothlightlymoistened..
-Protectthefurniturefromwaterandhumidity.
-Thisfurnitureisnotforoutdooruse.
-Donotplacehotobjectsonfurnituresurfaces.
-Donotpaintoruseabrasivestocleanthefurniture.
-Donothitorhammerthestructure(onlylightlytapasindicated)
-Dustasneededwithaclean,lint-freeabsorbentcloth.
-Formoreinformationpleasecallourcustomerserviceline.
INVAL le da garantía al comprador
original, por un periodo de cinco años
desde la fecha de la compra, contra
defectos en el material y/o mano de
obra de las partes del mueble. La
palabra defecto es definida en la
garantía como imperfecciones que
perjudican la utilidad del producto. Esta
selimitaalreemplazodepartesoherrajes
del mueble que tengan defectos oque falten. Si la
parte oherraje del mueble es defectuosa, INVAL la reemplazará
sinningúncosto.LalabordeensambleNOestáincluida.
Esta garantía aplica bajo condiciones de uso normal, pero no por
defectos que resulten de averías intencionales, negligencia, uso
indebido, exposición ala intemperie oal agua, armado
inadecuado. Las instrucciones de armado deben ser leídas
detenidamente yel armado del mueble debe ser en orden
consecutivo con respecto al manual, para así evitar daños en las
partesoherrajesdelmueble.
Como una condición para el reemplazo de una parte por estar
defectuosa, INVAL puede requerir una confirmación del defecto
solicitandolaparteaveriada.
SERVICIOALCLIENTE
ParaINVALsusatisfaccióneslomásimportante.
Nuestro departamento de Servicio al Cliente tiene disponible las
siguientes líneas en diferentes países para recibir sus
inquietudes,reclamoseideasquenospermitanmejorarnuestros
productosyservicio.
N
A
T
R
I
A
A
G
5
S
A
O
Ñ
Colombia Venezuela
01 800 09 33444 0212-238.7584
[email protected][email protected]
Guatemala Perú
6852401al05 3367986
[email protected]
GARANTÍA
