Total PA Pro
Quickstart Guide English ( 2 – 7 )
Guía de inicio rápido Español ( 8 – 12 )
Guide d’utilisation rapide Français ( 14 – 19 )
Guida rapida Italiano ( 20 – 25 )
Schnellstart-Anleitung Deutsch ( 26 – 31 )
Snelstartgids Nederlands ( 32 – 37 )
Appendix English ( 38 – 39 )

2
Quickstart Guide (English)
Introduction
1. Make sure all items listed in the Box Contents are included in the box. Look in the box under the
foam sheet for the speaker stand rubber feet, speaker stand mounting knob, power cable, and
microphone.
2. Read safety instruction booklet before using the product.
3. Study the connection diagram.
4. Make sure all input devices such as microphones, CD players, or digital media players are turned
off and volume settings are set at “zero.”
5. Connect all devices as shown.
6. Switch everything on in the following order:
•audio input sources (i.e. microphones, instruments, CD players)
•Total PA Pro
7. When turning off, always reverse this operation:
•Total PA Pro
•any input devices
Box Contents
Total PA Pro
Microphone with Cable
Telescoping Speaker Stand
Remote Control
Power Cable (IEC)
Quickstart Guide
Safety Instructions & Warranty Information Booklet
Support
For the latest information about this product (system requirements, compatibility information, etc.)
and product registration, visit ionaudio.com.
Caution: Do not expose Total PA Pro to rain or stand in water.

3

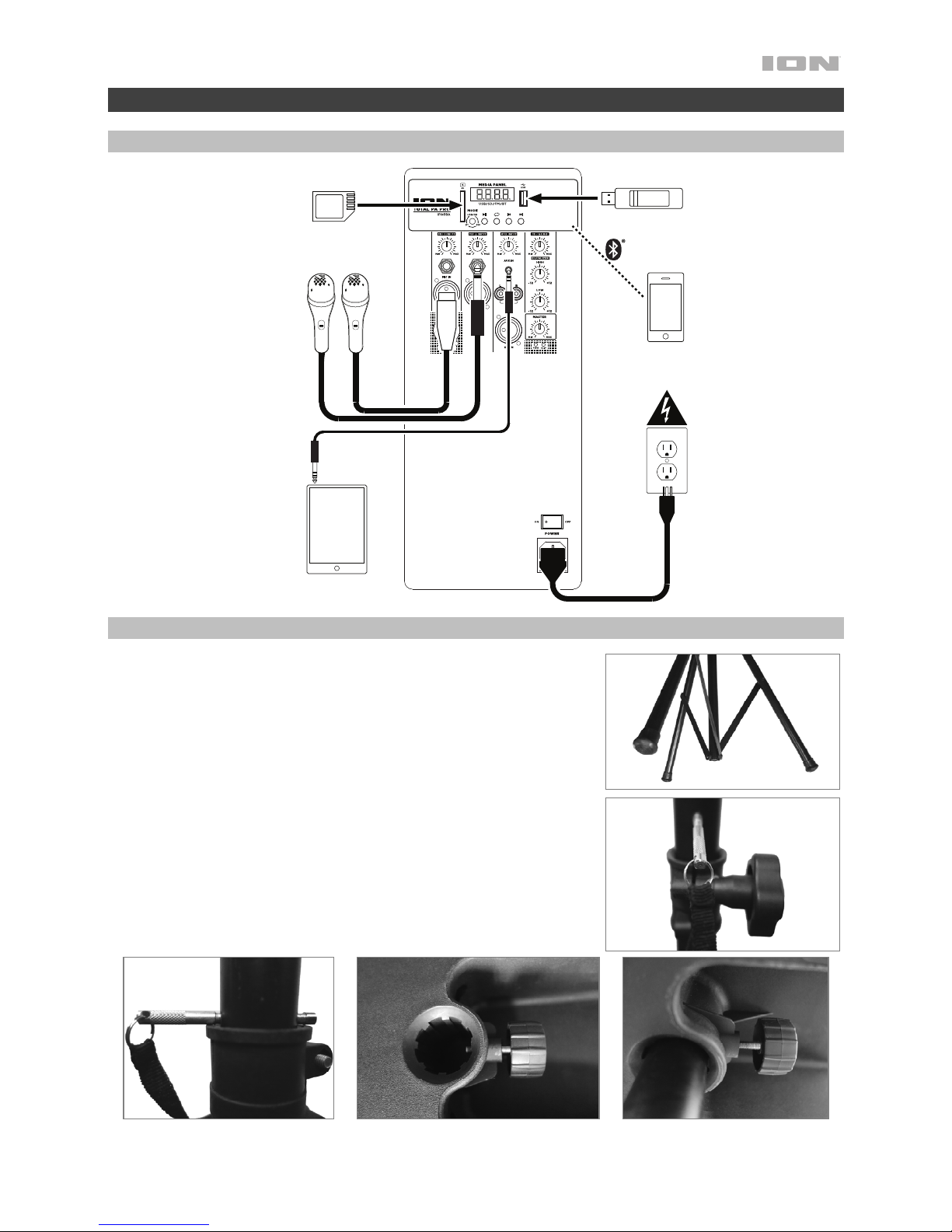

Quick Setup
Connection Diagram
Speaker Stand Installation
1. Fully extend the speaker stand tripod legs on a flat, stable
surface. Look in the box contents under the foam sheet for the
rubber feet and speaker stand mounting knob.
2. Raise the mounting pole up to the appropriate height needed
and tighten the side adjustment knob.
3. Insert the pin into the bottom pin-hole so the mounting pole
stays at your set height.
4. On Total PA Pro, adjust the bottom knob counter-clockwise so
the screw is not blocking the opening.
5. Line up the Total PA Pro mounting hole with the speaker stand
pole and place on the pole.
6. Tighten the mounting knob clockwise on Total PA Pro.
3 45/6
Items not listed under
Introduction > Box Contents
are sold separately.
2
1
Tablet
Microphones
SD Card USB drive
Smartphone
Power

4
Features
Rear Panel
1. Media Panel: Controls for the Bluetooth, SD, USB,
and FM radio sources. The Media Panel Mode source
symbol will illuminate when that source is playing.
2. USB Port: Connect your USB flash drive to play
music.
3. SD Card Slot: Insert your SD card here.
4. LED Display: Displays the media panel modes for
Bluetooth, FM radio, USB and Aux.
Note: The display comes with a plastic protector on it.
Remove this for optimal viewing.
5. Mic Input (1/4”/6.35 mm & XLR):Connect a dynamic
microphone to the 1/4” (6.35 mm) or XLR inputs.
Control the volume of the inputs using the Mic Input
Volume knobs.
6. Mic Input Volume: Turn this knob to adjust the input
volume of the mic input.
7. Aux Input (1/8”/3.5 mm):Connect a CD player, digital
media player, or other audio source to this 1/8” (3.5
mm) stereo auxiliary input. Control the volume using
the Aux Input Volume knob.
8. XLR Input (XLR):Connect a line-level mixer or musical
instrument to this XLR line-level input. Control the
volume using the Aux Input Volume knob. Use this line-
level input when linking together two Total PA Pro units.
9. RCA Inputs: Connect a CD player, digital media
player, mixer, or other media source to these inputs.
Control the volume using the Aux Input Volume knob.
10. Aux Input Volume: Turn this knob to adjust the input
volume of the Aux input, XLR input, and RCA inputs.
11. Mix Out (XLR):Connect this XLR output to another
active (powered) speaker. The level of the output is
controlled by the Mic Input Volume, Aux Input
Volume, and Master Volume.
12. Mic Echo: Use this knob to add or remove an echo effect to the mic inputs.
13. High EQ: Increases or decreases the high (treble) frequencies for mic inputs, line input, and
media panel sources at a range between -12dB to + 12dB.
14. Low EQ: Increases or decreases the low (bass) frequencies for Mic Input, Line Input, and media
panel sources at a range between -12dB to + 12dB.
15. Master Volume: Turn this knob to adjust the overall output volume of the loudspeaker.
1
2
3
4
5
5
59
8
57
10
11
12
13
14
15
17
18
20
16
66
19

5
16. Clip LED: This LED will flash red if the signal from the inputs or media panel source is clipping. If
this happens, decrease the setting of the Mic Input Volume knob, Aux Input Volume knob, or
Master Volume knob.
17. Power LED: Indicates whether Total PA Pro is powered on or off.
18. Power Cable Input (IEC):Insert the included power cable here to power the unit.

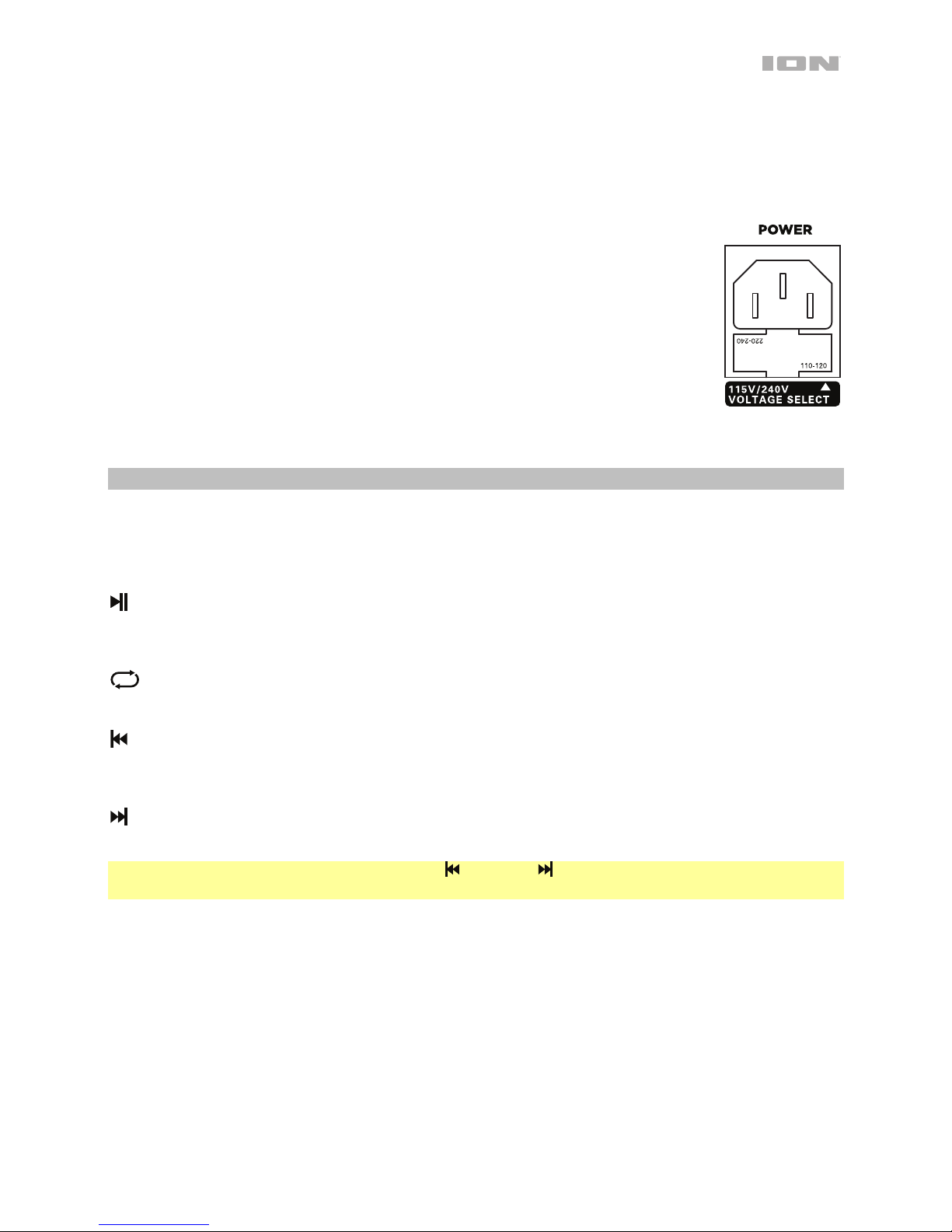

19. Fuse: The orientation of the fuse holder determines the current voltage setting
of Total PA Pro. The current setting is shown above the white triangle (): 110–
120 V or 220–240 V. If you use Total PA Pro in a region with a different voltage,
change the voltage setting by removing the fuse holder, inverting it, and
reinserting it.
If the unit’s fuse is broken, remove the fuse holder and replace the broken fuse
with one with the same rating (printed on the fuse holder). Using a fuse with an
incorrect rating can damage the unit and/or fuse.
20. Power Switch: Turns Total PA Pro on or off.
Media Panel
Media Panel Functions:
MODE Mode: Switches modes from Bluetooth, FM radio, SD, USB, and Aux.
Play/Pause: Play/pause the USB, SD, or Bluetooth source. Press and hold Play/Pause for 2
seconds to begin the preset auto-store function. This jumps to the lowest station (87.5) and
then travels through the bandwidth to auto-store the strongest stations as presets.
Repeat: Repeat all of the tracks (ALL), repeat all of the tracks in the folder (FoLd), repeat the
current playing USB or SD track (ONE), or shuffle the track order (rAn).
Previous: Navigates through USB and SD tracks. Plays the previous USB, SD, or Bluetooth
track, or tunes the radio down one preset when pressed once. Hold the button down to seek
back through radio stations.
Next: Plays the next USB, SD, or Bluetooth track, or tunes the radio up one preset when
pressed once. Hold the button down to seek forward through radio stations.
Note: In some apps, pressing the Previous ( ) or Next ( ) buttons may go to another playlist or
music genre.

6
Media Panel Remote
Note: Aim the remote straight at the front of the speaker woofer. Room lighting and battery life can
affect the operating range of the remote control.
Note: In order to use the remote control for the first time, first pull out the tab attached to the battery
compartment. To change the remote battery, follow the diagram located on the back of the remote.
Use a 3V DC CR2032 lithium button cell battery for replacement.
1. Stop: Stops the media panel source from playing.
2. Mode: Selects the media panel source: USB, SD, Bluetooth, or FM radio.
3. Mute: Silences the music playback on media panel sources.
4. Prev ( ): Goes to the previous USB or SD card track. When listening to
Bluetooth sources, pressing Prev in some apps may go to another playlist
or music genre. When listening to the FM radio, press the Prev button once
to skip back through the FM stations and hold the button down to seek
back through the channel presets.
5. Next ( ): Advances to the next USB or SD card track. When listening to
Bluetooth sources, pressing Next in some apps may go to another playlist
or music genre. When listening to the FM radio, press the Next button once
to tune the radio down one preset and hold the button down to seek
forward through the channel presets.
6. Play/Pause (): Plays or pauses the USB, SD, or Bluetooth media panel
source. Press and hold Play/Pause for 2 seconds to begin the preset auto-
store function. This jumps to the lowest station (87.5) and then travels
through the FM band to auto-store the strongest stations as presets.
Note: Files are played from the USB or SD source first by alphabetical order of what is on the
root level, then alphabetical by folder, and then alphabetical by the track name.
7. Vol –: Decreases the media panel source volume.
8. Vol +: Increases the media panel source volume.
Note: The remote volume only affects the media panel source and works together with the
physical media panel volume knob on the unit’s rear panel.
9. EQ: Selects one of the following digital EQ presets to use with a media panel source: Bass (BAS),
Pop (POP), Vocal (VOC), Jazz (JA2), Classical (CLA), Country (COU), No EQ (OFF, factory default
setting).
Note: The digital EQ only works for Bluetooth, USB flash drive, and SD card sources.
10. 100+: Jumps ahead by 100 tracks.
11. 200+: Jumps ahead by 200 tracks.
12. Number Keys: Provides channel selection for FM radio stations, and track selection for USB/SD
card sources.

7
Pairing a Bluetooth Device
1. Turn on your Bluetooth device.
2. Power on Total PA Pro.
3. Select Bluetooth Mode which appears as _ _ _ _ using the Mode button and Total PA Pro will go
into pairing mode to search for Bluetooth devices.
4. Navigate to your Bluetooth device’s setup screen, find Total PA Pro, and connect.
Note: Users should consider updating their device’s OS if experiencing trouble with pairing or
playing music.
To disconnect pairing, turn off Bluetooth on your device or select Forget this device from your
device.
Troubleshooting
If the sound is distorted: Try lowering the volume control of your sound source or musical
instrument. Also, try to reduce the overall volume of Total PA Pro.
If there is too much bass: Try adjusting the tone or EQ control from Total PA Pro or your sound source
to lower the bass level. This will allow you to play the music louder before clipping (distortion) occurs.
If there is a high-pitched whistling noise when using a microphone: This is probably feedback.
Point the microphone away from the speaker.
If you can’t hear the microphone over the music volume: Turn down the music volume from your
source.
When I press Previous ()or Next ( ), it doesn’t increment to the next FM station: Short
presses of the button will jump to presets. Hold the button down to seek to the next station.
If the radio station channel is flashing: The unit is currently muted. Unmute to stop the flashing
and resume playback.
If the Bluetooth logo is flashing rapidly: The unit is currently in pairing mode.
If the Bluetooth logo is flashing slowly: A device is paired, but the music is muted. Unmute to stop
the flashing and resume playback.
The USB track number (Example: 001)is flashing slowly: The USB drive music playback is muted.
Unmute to stop the flashing and resume playback.
The LCD shows “NONE”:The unit is in USB/SD mode, but there is no USB drive attached or no SD
card inserted.

8
Guía de inicio rápido (Español)
Introducción
1. Asegúrese de que todos los artículos indicados en Contenido de la caja estén incluidos en ella.
Localice las patas de goma del soporte del altavoz, la perilla de montaje del soporte del altavoz,
el cable de alimentación y el micrófono en la caja bajo la hoja de espuma de poliestireno.
2. Lea el folleto de instrucciones de seguridad antes de utilizar el producto.
3. Estudie el diagrama de conexión.
4. Asegúrese de que todos los dispositivos de entrada tales como micrófonos y reproductores de
CD o reproductores de otros medios digitales estén apagados y con el control de volumen en
“cero”.
5. Conecte todos los dispositivos como se muestra.
6. Encienda todo en el siguiente orden:
•fuentes de entrada de audio (por ejemplo, micrófonos, instrumentos, reproductores de CD)
•Total PA Pro
7. Al apagar, realice siempre esta operación en forma inversa:
•Total PA Pro
•cualquier otro dispositivo de entrada
Contenido de la caja
Total PA Pro
Micrófono con cable de micrófono
Soporte de altavoz telescópico
Control remoto
Cable de corriente (IEC)
Guía de inicio rápido
Folleto de instrucciones de seguridad e información sobre la garantía
Soporte
Para obtener la información más completa acerca de este product (los requisitos del sistema,
compatibilidad, etc) y registro del producto, visite ionaudio.com.
Precaución: No exponga el Total PA Pro a lluvia ni lo coloque en agua.

9
Instalación rápida
Diagrama de conexión
Instalación del soporte de altavoz
1. Extienda completamente las patas del trípode del soporte del
altavoz sobre una superficie plana y estable. Localice las patas
de goma y la perilla de montaje del soporte del altavoz en los
contenidos de la caja bajo la hoja de espuma de poliestireno.
2. Extienda el poste de montaje hasta la altura necesaria y apriete
la perilla de ajuste del costado.
3. Inserte la clavija en el orificio inferior de manera que el poste de
montaje permanezca a la altura necesaria.
4. En el Total PA Pro, ajuste la perilla inferior en el sentido
contrario a las agujas del reloj de manera tal que el tornillo no
bloquee la apertura.
5. Alinee el orificio de montaje del Total PA Pro con el poste del
soporte del altavoz y colóquelo en el poste.
6. Apriete la perilla de montaje en el Total PA Pro en el sentido de
las agujas del reloj.
3 45/6
2
1
Los elementos que no se
enumeran en Introducción >
Contenido de la caja se
venden por separado.
Tableta
Micrófonos
Tarjeta SD Unidad flash USB
Teléfono
inteligente
(smartphone)
Alimentación

10
Características
Panel trasero
1. Panel de medios: Controles para fuentes de
Bluetooth, SD, USB y radio FM radio. El símbolo de
fuente del modo panel de medios se iluminará cuando
se esté reproduciendo esa fuente.
2. Puerto USB: Conecte su unidad flash USB para
reproducir música.
3. Ranura para tarjeta SD: Inserte su tarjeta SD aquí.
4. Pantalla: Muestra los modos del panel de medios
para Bluetooth, radio FM, USB y auxiliar.
Nota: La pantalla viene con un protector de plástico
adherido. Quítelo para visualizar el LCD de manera
óptima.
5. Entradas micrófono (6,35 mm/1/4 pulg. y XLR):
Conecte un micrófono dinámico a las entradas de XLR
o 6,35 mm (1/4 pulg.). Controle el volumen de las
entradas XLR y 6,35 mm (1/4 pulg.) mediante la perilla
de volumen de entradas micrófono.
6. Volumen de entradas micrófono: Gire esta perilla
para ajustar el volumen de las entradas micrófono.
7. Entrada auxiliar (3,5 mm/1/8 pulg.): Conecte a esta
entrada auxiliar estéreo de 3,5 mm (1/8 pulg.) un
reproductor de CD, un reproductor de medios
digitales u otra fuente de audio. Controle el volumen
de salida mediante la perilla de volumen de entrada
auxiliar.
8. Entrada línea (XLR): Conecte un nivel de línea
mezclador o instrumento musical a esta entrada XLR
de nivel de línea. Controle el volumen de la salida
mediante la perilla volumen de entrada auxiliar.
Utilice esta entrada de nivel de línea para vincular dos
unidades Total PA Pro entre sí.
9. Entradas RCA: Conecte a estas entradas un
reproductor de CD, un reproductor de medios
digitales, un mezclador u otras fuentes de medios.
Controle el volumen de salida mediante la perilla
volumen de entrada auxiliar.
10. Volumen de entrada auxiliar: Gire esta perilla para ajustar el volumen de la entrada auxiliar, la
entrada línea y las entradas RCA.
11. Salida de mezcla (XLR): Conecte esta salida XLR a otro altavoz activo (alimentado). El nivel de
esta salida se controla mediante el ajuste de volumen de entradas micrófono, volumen de
entrada auxiliar y volumen maestro.
1
2
3
4
5
5
59
8
57
10
11
12
13
14
15
17
18
20
16
66
19

11
12. Micrófono Eco: Use esta perilla para agregar o quitar un efecto de eco a las entradas de
micrófono.
13. Ecualización de agudos: Aumenta o disminuye las frecuencias altas (agudos) para las entradas
micrófono y línea y las fuentes del panel de medios en un rango entre -12 dB y +12 dB.
14. Ecualización de graves: Aumenta o disminuye las frecuencias bajas (graves) para las entradas
micrófono y línea y las fuentes del panel de medios en un rango entre -12 dB y +12 dB.
15. Volumen maestro (Master Volume): Gire esta perilla para ajustar el volumen de salida del
altavoz Total PA Pro.
16. LED de recorte: Este LED destella con luz roja si la señal de las entradas o de la entrada del
panel de medios se está recortando. Si este ocurre, disminuya el ajuste de las perillas de
volumen de entradas micrófono, volumen de entrada auxiliar o volumen maestro.
17. LED de encendido: Indica si el Total PA Pro está encendido o apagado.
18. Entrada del cable de corriente (IEC):Inserte aquí el cable de corriente incluido para alimentar
la unidad.
19. Fusible: Si el fusible de la unidad está roto, levante esta lengüeta para reemplazar el fusible.
Reemplácelo por un fusible con especificación apropiada (impresa debajo de la entrada del
cable de alimentación de la unidad). Si utiliza un fusible de especificación incorrecta, puede
dañarse la unidad y/o el fusible.
20. Interruptor de encendido/apagado: Enciende y apaga el Total PA Pro.
Panel de medios
Funciones del panel de medios:
MODE Modo: Conmuta entre los modos Bluetooth, radio FM, SD, USB y Aux.
Reproducir/Pausa: Reproducir/hacer pausa en la fuente USB, SD o Bluetooth. Mantenga
pulsado reproducir/pausa durante 2 segundos para iniciar la función de autoguardado del
preset. Esto salta hasta la estación más baja (87,5) y avanza por la banda de FM para
guardar las estaciones más fuertes como presets.
Repetir: Repetir todas las pistas (ALL), repetir todas las pistas en la carpeta (FoLd), repetir
la pista USB o SD que está sonando actualmente (ONE) o entremezclar el orden de los
temas (rAn).
Anterior: Navega a través de las pistas de USB y SD. Reproduce la pista de USB, SD o
Bluetooth anterior o sintoniza el preset de radio anterior cuando se lo pulsa una vez.
Mantenga pulsado el botón para recorrer las estaciones de radio hacia atrás.
Siguiente: Reproduce la pista de USB, SD o Bluetooth siguiente o sintoniza el preset de
radio siguiente cuando se lo pulsa una vez. Mantenga pulsado el botón para recorrer las
estaciones de radio hacia adelante.
Nota: En algunas aplicaciones, pulsar los botones Anterior ( ) o Siguiente ( ) hará que vaya a otra
lista de reproducción o género musical.

12
Control remoto del panel de medios
Nota: El símbolo de fuente del modo panel de medios se iluminará cuando se esté reproduciendo
esa fuente. La iluminación de la sala y la vida útil de la pila pueden afectar al alcance operacional del
control remoto.
Nota: A fin de usar el control remoto por primera vez, extraiga primero la lengüeta fijada al
compartimiento de las pilas. Para cambiar la batería del control remoto, siga el diagrama ubicado en
el reverso del mismo. Utilice una pila de celda tipo botón de litio CR2032 de 3V CC como reemplazo.
1. Detener: Detiene la reproducción de la fuente del panel de medios.
2. Modo: Selecciona la fuente del panel de medios: USB, SD, Bluetooth o
radio FM.
3. Silenciar: Silencia la reproducción de música de las fuentes del panel de
medios.
4. Anterior ( ): Retrocede a la pista anterior del USB o tarjeta SD. Al
escuchar de fuentes Bluetooth, pulsar Anterior en algunas aplicaciones
puede hacer que vaya a otra lista de reproducción o género musical.
Cuando escucha radio FM, pulse el botón Anterior una vez para saltar por
las estaciones de radio FM hacia atrás y mantenga este botón pulsado
para recorrer los presets de canales hacia atrás.
5. Siguiente (): Avanza a la pista siguiente del USB o tarjeta SD. Al
escuchar de fuentes Bluetooth, pulsar Siguiente en algunas aplicaciones
puede hacer que vaya a otra lista de reproducción o género musical.
Cuando escucha radio FM, pulse el botón Siguiente una vez para saltar
por las estaciones de radio FM hacia adelante y mantenga este botón
pulsado para recorrer los presets de canales hacia adelante.
6. Reproducción/Pausa (): Reproduce/hace pausa en la fuente de USB, SD o Bluetooth del
Media Panel. Mantenga pulsado reproducir/pausa durante 2 segundos para iniciar la función de
autoguardado del preset. Esto salta hasta la estación más baja (87,5) y avanza por la banda de
FM para guardar las estaciones más fuertes como presets.
Nota: Los archivos se reproducen desde la fuente USB o SD primero alfabéticamente según el
contenido de la raíz, luego alfabéticamente según la carpeta y luego alfabéticamente según el
nombre de la pista.
7. Volumen –: Disminuye el volumen de la fuente del panel de medios.
8. Volumen +: Aumenta el volumen de la fuente del panel de medios.
Nota: El volumen del control remoto solo afecta la fuente del panel de medios y funciona junto
con la perilla de volumen físico del panel de medios en el panel trasero de la unidad.
9. Ecualizador: Selecciona uno de los siguiente presets de ecualizador digital para utilizar con una
fuente del panel de medios: Graves (BAS), Pop (POP), Vocal (VOC), Jazz (JA2), Clásica (CLA),
Country (COU), Sin ecualización (OFF, ajuste predeterminado de fábrica)
Nota: El ecualizador digital solamente funciona para fuentes Bluetooth, unidades de memoria
USB y tarjetas SD.
10. 100+: Saltar 100 pistas hacia adelante.
11. 200+: Saltar 200 pistas hacia adelante.
12. Teclas numéricas: Permite la selección de canales para estaciones de radio FM y la selección
de pistas para fuentes de tarjeta SD/USB.

13
Apareamiento de un dispositivo Bluetooth
1. Encienda su dispositivo Bluetooth.
2. Encienda el Total PA Pro.
3. Seleccione el modo Bluetooth que aparece como _ _ _ _ utilizando el botón Mode y el Total PA
Pro se pondrá en modo de apareamiento para buscar dispositivos Bluetooth.
4. Navegue a la pantalla de configuración de su dispositivo Bluetooth, busque Total PA Pro y
conecte.
Nota: Los usuarios deben considerar la actualización del sistema operativo (OS) de su
dispositivo si experimentan problemas con el apareamiento o la reproducción de música.
Para desconectar el apareamiento, apague el Bluetooth de su dispositivo o seleccione Olvidar
este dispositivo (Forget this device) en su dispositivo.
Solución de problemas
Si el sonido está distorsionado: Pruebe bajando el control de volumen de su fuente de sonido o
instrument musical. Pruebe también reduciendo el volumen general del Total PA Pro.
Si los graves son demasiado fuertes: Intente ajustando el control de tono o ecualización de su
Total PA Pro o fuente de sonido para reducir el nivel de graves. De esta forma podrá reproducir la
música con más volumen antes de que se produzca el recorte (distorsión).
Si hay un silbido agudo cuando se usa un micrófono: Probablemente sea realimentación. Apunte
el micrófono apartándolo del altavoz.
Si no puede oír el micrófono por arriba del volumen de la música: Disminuya el volumen de la
música en su fuente.
Cuando pulso Anterior ( ) oSiguiente ( )no pasa a la siguiente estación FM: Con pulsaciones
breves de este botón se salta a los presets. Mantenga pulsado este botón para buscar la estación
siguiente.
Si el canal de la estación de radio parpadea: la unidad está silenciada. Anule el silenciamiento
para detener el parpadeo y continuar la reproducción.
Si el logo Bluetooth parpadea rápidamente: la unidad está en modo de apareamiento.
Si el logo Bluetooth parpadea lentamente: el dispositivo está apareado, pero la música está
silenciada. Anule el silenciamiento para detener el parpadeo y continuar la reproducción.
El n° de pista USB (Por ejemplo: 001)parpadea lentamente: la reproducción de música de la unidad
USB está silenciada. Anule el silenciamiento para detener el parpadeo y continuar la reproducción.
Aparece “NONE”en el LCD: la unidad está en modo USB/SD, pero no hay ninguna unidad USB o
tarjeta SD insertada.

14
Guide d’utilisation rapide (Français)
Présentation
1. Assurez-vous que tous les articles énumérés dans le Contenu de la boîte de ce guide sont
inclus dans la boîte. Dans la boîte, sous la feuille de polystyrène se trouvent les pieds en
caoutchouc et le bouton du support de l’enceinte, le câble d’alimentation et le microphone.
2. Veuillez lire le livret des consignes de sécurité avant d’utiliser le produit.
3. Veuillez examiner le schéma de connexion.
4. Veuillez vous assurer que tous les appareils d’entrée tels que microphones, lecteurs de disques
compacts ou lecteurs multimédia numériques raccordés sont éteints et que leur volume est à
« zéro ».
5. Veuillez raccorder tous les appareils comme indiqué sur le schéma.
6. Mettez tous les appareils sous tension dans l’ordre suivant :
•sources d’entrée audio (p. ex., microphones, instruments, lecteurs de disques compacts)
•Total PA Pro
7. Pour mettre hors tension, toujours inversez l’opération :
•Total PA Pro
•sources d’entrée audio
Contenu de la boîte
Total PA Pro
Microphone avec câble
Support télescopique
Télécommande
Câble d’alimentation (IEC)
Guide d’utilisation rapide
Consignes de sécurité et information concernant la garantie
Assistance
Pour les dernières informations concernant ce produit (la configuration système minimale requise, la
compatibilité, etc) et l’enregistrement du produit, veuillez visitez le site ionaudio.com.
Mise en garde : Ne pas exposer le Total PA Pro aux intempéries ou reposer dans l’eau.

15
Démarrage rapide
Schéma de connexion
Installation du support pour enceinte
1. Déployez entièrement les pieds du support sur une surface plate
et stable. Dans la boîte, sous la feuille de polystyrène se trouvent
les pieds en caoutchouc et le bouton du support de l’enceinte.
2. Allongez la perche télescopique du support à la hauteur
appropriée et serrez la vis latérale.
3. Introduisez la goupille dans le trou inférieur de la perche afin
qu’elle demeure à la hauteur désirée.
4. Serrez la vis inférieure de la Total PA Pro dans le sens
antihoraire afin qu’elle ne bloque pas l’ouverture.
5. Alignez le trou de fixation de la Total PA Pro à la perche du
support et placez l’enceinte sur la perche.
6. Serrez la vis de fixation de la Total PA Pro dans le sens horaire.
3 45/6
2
1
Les éléments qui ne figurent
pas dans Présentation >
Contenu de la boîte sont
vendus séparément.
Tablette
Microphones
Carte mémoire SD
Clé USB
Téléphone
intelligente
(smartphone)
Alimentation

16
Caractéristiques
Panneau arrière
1. Panneau des médias : Commandes pour les sources
Bluetooth, SD, USB et la radio FM. Le symbole du
panneau des médias s’allume lorsque cette source est
en cours de lecture.
2. Port USB : Ce port permet de brancher une clé USB
pour écouter de la musique.
3. Emplacement pour carte mémoire SD : Inserez une
carte SD dans cet emplacement.
4. Écran : Affiche les modes de fonctionnement de
l’enceinte : Bluetooth, radio FM, USB et auxiliaire.
Remarque : Un film de protection en plastique
recouvre l’écran. Retirez-le pour un affichage optimal.
5. Entrées microphone (6,35 mm et XLR): Ces entrées
permettent de brancher un microphone
électrodynamique. Le volume des entrées XLR et
6,35 mm est commandé par le bouton volume des
entrées microphone.
6. Volume des entrées microphone : Ces commandes
permettent d’ajuster le volume des entrées du
microphone.
7. Entrée auxiliaire (3,5 mm): Cette entrée stéréo
3,5 mm permet de brancher un lecteur de disques
compacts, un lecteur multimédia ou autres sources
audio. Le niveau de cette entrée est commandé par le
bouton volume d’entrée auxiliaire.
8. Entrée ligne (XLR): Cette entrée à niveau ligne et XLR
permet de brancher une niveau ligne console de
mixage ou un instrument de musique. Le niveau de
cette entrée est commandé par le bouton volume
d’entrée auxiliaire. Utilisez cette entrée à niveau ligne
afin de relier deux enceintes Total PA Pro.
9. Entrées RCA : Ces entrées permettent de brancher un lecteur de disques compacts, un lecteur
multimédia, une console de mixage ou autres sources audio. Le niveau de ces entrées est
commandé par le bouton volume d’entrée auxiliaire.
10. Volume d’entrée auxiliaire : Cette commande permet d’ajuster le volume d’entrée auxiliare,
entrée ligne et entrées RCA.
11. Sortie mix (XLR) : Cette sortie XLR permet de brancher une autre enceinte amplifiée. Le volume
est commandé par les réglages volume des entrées microphone, volume d’entrée auxiliaire
et volume principal.
12. Mic Echo : Ce bouton de réglage permet d’ajouter ou de supprimer un effet d’écho au entrées
microphone.
1
2
3
4
5
5
59
8
57
10
11
12
13
14
15
17
18
20
16
66
19

17
13. Égalisation des hautes fréquences : Augmente ou diminue les hautes fréquences pour les
sources des entrées microphone, ligne et panneau des médias entre -12 dB à +12 dB.
14. Égalisation des basses fréquences : Augmente ou diminue les basses fréquences pour les
sources des entrées microphone, ligne et panneau des médias entre -12 dB à +12 dB.
15. Volume principal : Cette commande permet d’ajuster le volume principal du haut-parleur Total
PA Pro.
16. Témoin d’écrêtage : En présence d’écrêtage du signal des entrées ou du panneau des médias,
le voyant DEL clignote. Pour remédier à l’écrêtage, diminuez le réglage des boutons volume des
entrées microphone, volume d’entrée auxiliaire et volume principal.
17. Témoin d’alimentation DEL : Indique si l’enceinte Total PA Pro est sous ou hors tension.
18. Câble d’alimentation (IEC): Branchez le câble d’alimentation inclus ici afin d’alimenter l’appareil.
19. Fusible : Si le fusible de l’appareil est endommagé, soulevez cette languette afin de remplacer le
fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l’entrée d’alimentation de
l’appareil). L’utilisation d’un fusible de calibre inapproprié pourrait endommager l’appareil et/ou le
fusible.
20. Interrupteur d’alimentation : Cet interrupteur met la Total PA Pro sous et hors tension.
Panneau des médias
Fonctions du panneau des médias :
MODE Mode : Permet de changer le mode de fonctionnement : Bluetooth, radio FM, carte SD, USB
et auxiliaire.
Lecture/Pause : Cette touche permet de lancer ou d’interrompe la lecture de la source
Bluetooth, USB ou de la carte SD. Maintenez la touche de lecture/pause pendant 2
secondes afin d’amorcer la fonction d’enregistrement automatique des stations préréglées.
Ceci permet de balayer la bande FM, en commencer par la station radio la plus basse (87,5),
afin d’enregistrer les stations ayant un signal plus fort.
Répéter : Cette touche permet de répéter toutes les pistes (ALL),toutes les pistes dans le
dossier (FoLd),la piste en cours (ONE), ou toutes les pistes de manière aléatoire (rAn) de la
source USB ou de la carte SD en cours de lecture.
Précédente : Cette touche permet de parcourir les pistes USB et SD. Cette touche permet
de faire jouer la piste USB, SD ou Bluetooth précédente, ou de passer au préréglage radio
précédent lorsqu’enfoncée une fois. Maintenez la touche enfoncée afin de parcourir les
stations de radio précédentes.
Suivante : Cette touche permet de faire jouer la piste USB, SD ou Bluetooth suivante, ou de
passer au préréglage radio suivant lorsqu’enfoncée une fois. Maintenez la touche enfoncée
afin de parcourir les stations de radio suivantes.
Remarque : Dans certaines applications, les touches piste précédente ( ) et piste suivante ( )
permettent de passer à la liste de lecture ou le genre de musique suivant ou précédent.

18
Télécommande du panneau des médias
Remarque : Pointez la télécommande vers le haut-parleur d’extrêmes graves de l’enceinte. L’éclairage
de la pièce et la charge de la pile peuvent affecter la plage de fonctionnement de la télécommande.
Remarque : Avant d’utiliser la télécommande pour la première fois, retirez la languette du
compartiment à pile. Pour changer la pile de la télécommande, suivez le schéma situé à l’arrière de
la télécommande. Utilisez une pile de rechange au lithium CR2032 de 3 V CC.
1. Stop : Cette touche permet d’arrêter la lecture de la source du panneau
des médias.
2. Mode : Cette touche permet de sélectionner la source du panneau des
médias : USB, SD, Bluetooth ou radio FM.
3. Mute : Cette touche permet de mettre en sourdine le signal audio des
sources du panneau des médias.
4. Piste précédente ( ): Cette touche permet de passer à la piste
précédente de la source USB ou de la carte SD. Sur des sources
Bluetooth, cette touche permet de passer à d’autres listes de lecture ou de
genre musical, selon l’application. Durant l’écoute de la radio FM, appuyer
une fois sur cette touche permet de passer à la station FM précédente et la
maintenir enfoncée permet de passer au canal préréglé précédent.
5. Piste suivante (): Cette touche permet de passer à la piste suivante de
la source USB ou de la carte SD. Sur des sources Bluetooth, cette touche
permet de passer à d’autres listes de lecture ou de genre musical, selon
l’application. Durant l’écoute de la radio FM, appuyer une fois sur cette
touche permet de passer à la station FM suivante et la maintenir enfoncée
permet de passer au canal préréglé suivant.
6. Lecture/Pause (): Cette touche permet de lancer ou d’interrompe la lecture de la source
Bluetooth, USB ou de la carte SD du panneau des médias. Maintenez la touche de
lecture/pause/d’appel-réponse pendant 2 secondes afin d’amorcer la fonction d’enregistrement
automatique des stations préréglées. Ceci permet de balayer la bande FM, en commencer par la
station radio la plus basse (87,5), afin d’enregistrer les stations ayant un signal plus fort.
Remarque : Les fichiers sont lus de la source USB et de la carte SD en ordre alphabétique, en
partant du répertoire racine, puis du dossier et ensuite par le nom de la piste.
7. Vol – : Cette touche permet de diminuer le volume de la source du panneau des médias.
8. Vol + : Cette touche permet d’augmenter le volume de la source du panneau des médias.
Remarque : Les commandes volume de la télécommande affectent uniquement le volume de la
source du panneau des médias et fonctionnent conjointement avec le bouton volume matériel du
panneau des médias du panneau arrière de l’appareil.
9. EQ : Cette touche permet de sélectionner un des préréglages d’égalisation numérique suivants à
utiliser avec une source du panneau des médias: Basses (BAS), Pop (POP), Voix (VOC), Jazz
(JA2), Classique (CLA), Country (COU), Aucune égalisation appliquée (OFF, réglages d’usine).
Remarque : L’égalisation numérique fonctionne uniquement pour les sources Bluetooth, les clés
USB et les cartes SD.
10. 100+ : Cette touche permet d’effectuer un saut de 100 pistes.
11. 200+ : Cette touche permet d’effectuer un saut de 200 pistes.
12. Touches numériques : Ces touches permettent de sélectionner le canal pour les stations de
radio FM et de sélectionner les pistes des clés USB et des cartes SD.

19
Jumelage d’un appareil Bluetooth
1. Mettez votre appareil Bluetooth sous tension.
2. Mettez l’enceinte Total PA Pro sous tension.
3. À l’aide de la touche Mode, sélectionnez le mode Bluetooth ( _ _ _ _ devrait s’afficher) afin que
la Total PA Pro passe en mode jumelage et recherche les appareils Bluetooth.
4. Accédez à l’écran de configuration de votre appareil Bluetooth, recherchez Total PA Pro et
lancez le jumelage.
Remarque : Veuillez mettre à jour le système d’exploitation de votre appareil si vous éprouvez
des problèmes durant le jumelage ou lors de la lecture de musique.
Pour supprimer la connexion, désactivez la fonction Bluetooth sur votre appareil ou sélectionnez
Oublier cet appareil.
Dépannage
Lorsqu’il y a de la distorsion : Essayez de diminuer le volume sur l’appareil d’entrée audio ou
l’instrument de musique. Essayez également de diminuer le volume de la Total PA Pro.
Lorsqu’il y a trop de basses fréquences : Essayez de régler le niveau de tonalité et d’égalisation de
la Total PA Pro ou de la source d’entrée audio afin de diminuer le niveau des basses fréquences.
Cela vous permettra d’augmenter le volume de la musique avant que l’écrêtage se produise.
Lorsqu’il y a un sifflement aigu lors de l’utilisation d’un microphone : Ceci est probablement
causé par la rétroaction (effet Larsen). Dirigez le microphone loin de l’enceinte.
Si vous ne pouvez entendre le microphone à cause du volume trop élevé de la musique:
Baissez le volume de la musique provenant de la source.
Lorsque j’appuie sur la touche piste précédente ( ) ou piste suivante ( ), le module ne passe
pas à la station FM suivante : Appuyer sur les touches permet de sauter au préréglage suivant ou
précédent. Maintenir la touche enfoncée permet de rechercher la station de radio suivante ou
précédente.
Si le canal de la station de radio clignote : l’appareil est en mode en sourdine. Désactivez la mise
en sourdine afin d’arrêter le clignotement et reprendre la lecture.
Si le logo Bluetooth clignote rapidement : l’appareil est en mode de jumelage.
Si le logo Bluetooth clignote lentement : un appareil est jumelé, mais la musique a été mise en
sourdine. Désactivez la mise en sourdine afin d’arrêter le clignotement et reprendre la lecture.
Le numéro de piste USB (exemple : 001)clignote lentement : la lecture de la musique de la
source USB a été mise en sourdine. Désactivez la mise en sourdine afin d’arrêter le clignotement et
reprendre la lecture.
Si l’écran à cristaux liquides affiche « NONE » : l’appareil est en mode d’USB/SD, mais aucune clé
USB ou carte SD n’est insérée dans l’appareil.

20
Guida rapida (Italiano)
Introduzione
1. Assicurarsi che tutti gli elementi elencati nel paragrafo Contenuti della confezione siano
contenuti nella confezione stessa. Guarda nella scatola sotto il foglio in polistirolo per trovare i
piedini in gomma del supporto dell’altoparlante, la manopola di montaggio del supporto
dell’altoparlante, il cavo di alimentazione e il microfono.
2. Leggere attentamente il libretto delle istruzioni di sicurezza prima di utilizzare il prodotto.
3. Studiare lo schema dei collegamenti.
4. Assicurarsi che tutti i dispositivi di ingresso quali microfoni, lettori CD o lettori digitali siano spenti
e che i relativi volumi siano su “zero”.
5. Collegare tutti i dispositivi come illustrato.
6. Accendere tutto nel seguente ordine:
•Sorgenti di ingresso audio (microfoni, strumenti, lettori CD)
•Total PA Pro
7. Al momento dello spegnimento, invertire questa operazione spegnendo:
•Total PA Pro
•Qualsiasi dispositivo di ingresso
Contenuti della confezione
Total PA Pro
Microfono con cavo
Supporto telescopico per altoparlante
Telecomando
Cavo di alimentazione (IEC)
Guida rapida
Istruzioni di sicurezza e garanzia
Assistenza
Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete,
compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina ionaudio.com.
Attenzione! Non esporre il Total PA Pro alla pioggia né immergerlo in acqua.
