Iqua lino L20 Instruction Manual

L10 • L20 • L30
Montage/Bedienungsanleitung
Installation/User manual
Monterings/brukerveiledning
Monteringsvejledning
74.039.EU5
Waschtischarmatur
Washbasin faucet
Servantarmatur
Vaskearmatur/vægarmatur

2 74.039.SK5
• Richtlinien zur Installation • Installation guidelines
• Installasjonsveiledning • Installations vejledning
• Wasserleitungsdrücke von
Warmwasser und Kaltwasser
müssen gleich sein.
• Installation und Lagerung nur
in frostsicheren Räumen.
• The water pressure for both
the hot and cold water pipes
should be equal.
• Install and store in frost-proof
rooms only.
• Trykket på kaldt og varmt
vann skal være likt.
• Installasjon og lagring kun i
frostsikre rom.
• Vandtrykket på koldt og varmt
vand skal være det samme.
• Installering og opbevaring i
frostsikre rum.
• Ab Datum des Erwerbes
(Kaufbeleg) gewähren wir
eine Garantie von 2 Jahren.
• We will guarantee the
products for 2 years from the
date of acquisition.
• Vi garanterer produktene 2
år fra kjøpsdato
• 2 års garanti på produkter-
ne fra købsdato.
L10 L20
3-5 mm
L1 N
230 V ~

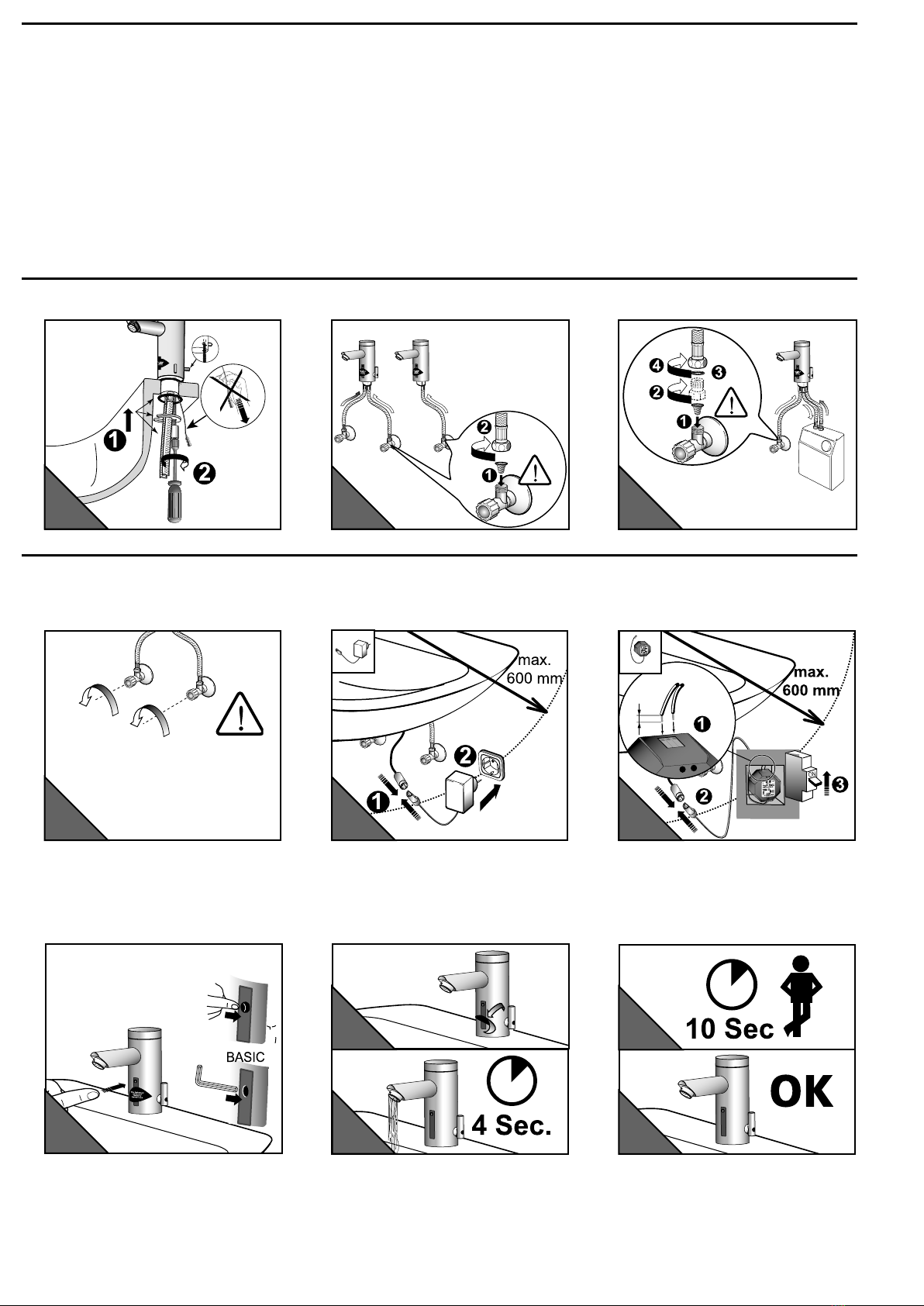

• Installation • Installation • Installasjon • Installation
1 2a
12a 2b
5
6
• Inbetriebnahme • Preparing for operation
• Klargjøring for bruk • Klargøring til brug
• Wassermenge einstellen!
• Adjust water quantity!
• Still vannmengde!
• Indstilling af vandmængde
• Spannungsversorgung herstellen
• Connect to the power supply
• Opprette spenningsforsyning
• Etablering af spændingsforsyning
• Spannungsversorgung herstellen
• Connect to the power supply
• Opprette spenningsforsyning
• Etablering af spændingsforsyning
...1x Taste drücken...Aufkleber entfernen...
...Press the key once...remove sticker...
...Trykk knappen én gang....fjern klistremerket...
...1x Tast på knappen … fjern klistermærke...
... Wasser fliesst ca. 4 sec....
... Water flows for approx. 4 sec...
... Vann renner i ca. 4 sec....
... Vandet løber i ca. 4 sec....
... 10 sec warten - Betriebsbereit
... Wait 10 sec - ready for use
.... Vent 10 sec - klar til drift
.... Vent 10 sec - driftsklar
7
8
L30
2b
COMFORT
4

74.039.SK5 3
12

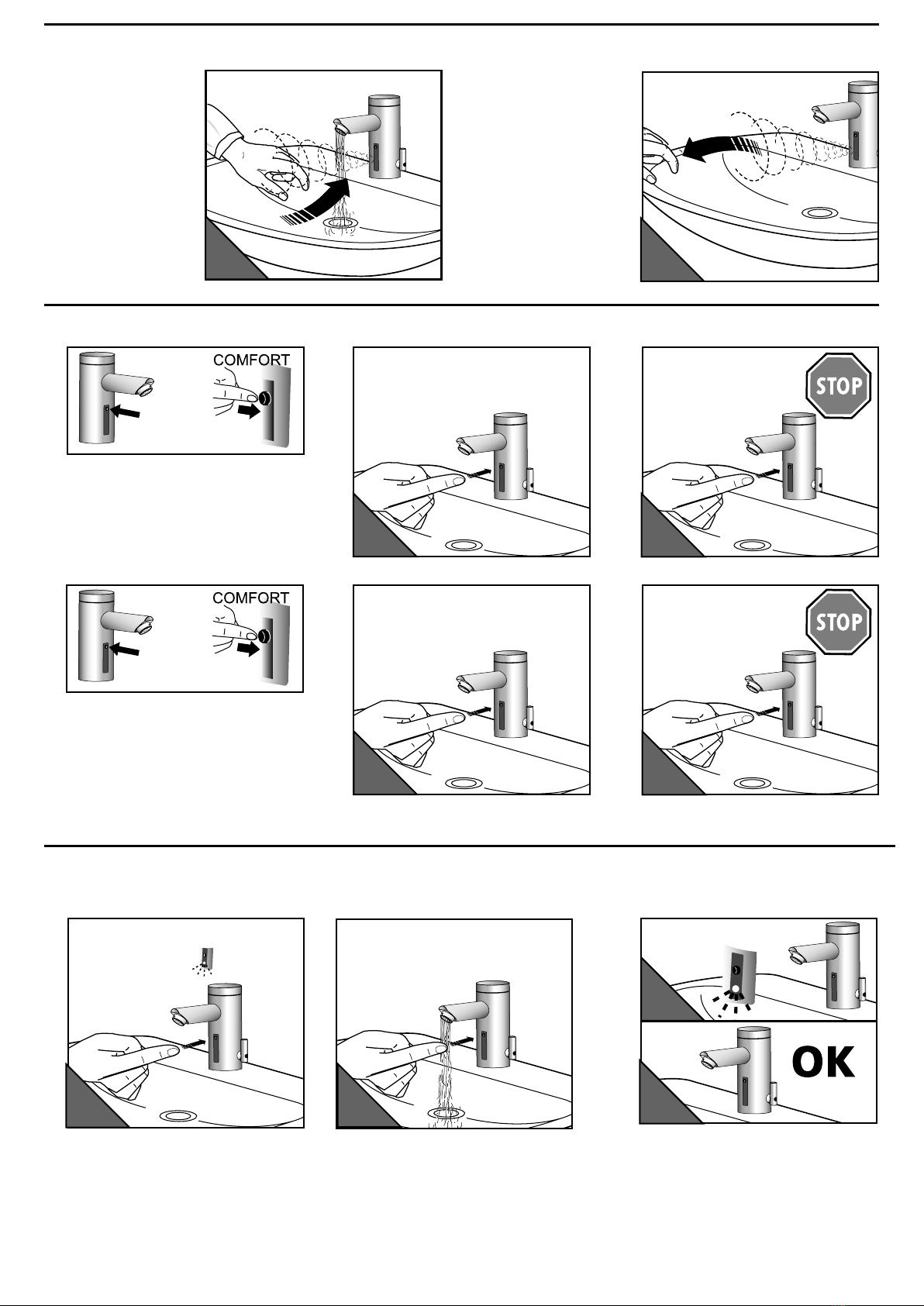

• Funktionen • Functions • Funksjoner • Funktioner
• iqua-Klick (Comfort)
12
12
1 x
1 x
2 x
1 x 2 sec
• Wasser ”Ein”
• Water flow ”On”
• Vannstrøm „På“
• Vand „Åben“
• Wasser ”Aus”
• Water flow ”Off”
• Vannstrøm „Av“
• Vand „lukket“
• Dauer ”Ein” (Wasser fliesst max. 2 min)
• Continous ”On” (Water flows up to 2 min)
• Kontinuerlig „På“ (Vannet renner inntil 2 min)
• Vand Åben (vandet løber op til 2 min)
• Kurz “Aus” (Pause von max. 2 min)
• Intermittent “Off” (Water stops up to 2 min)
• Kort „Av“ Vannet stopper inntil 2 min)
• Vand lukket (Vand stop indtil 2 min)
• Wassernachlaufzeit einstellen • Set the water flow duration
• Innstille etterløpstid for vann • Tidsindstilling af efterløb vand
1
1 x 6 sec
1 x
1 x 0,1 - 5 sec
2
• Taste ca. 6 sec drücken, loslassen...
• Press the key for approx. 6 sec, release...
• Trykk tasten i ca. 6 sek, slipp den løs...
• Tryk på tasten i ca. 6 sec, slip…
3
4
1x
... erneut drücken (Wasser fliesst) und nach gewünschter Wasserlaufzeit (0,1 - 5 sec) loslassen
... press again (water flows) and release when the desired time of waterflow (0,1 - 5 sec) is reached
... Trykk igjen (vannet flyter) og slipp etter ønsket vannløpstid (0,1 - 5 sec) er oppnådd
... Tryk igen (vandet løber) og slip efter ønsket vandløbstid(0,1 5 sec) er opnået

4 74.039.SK5

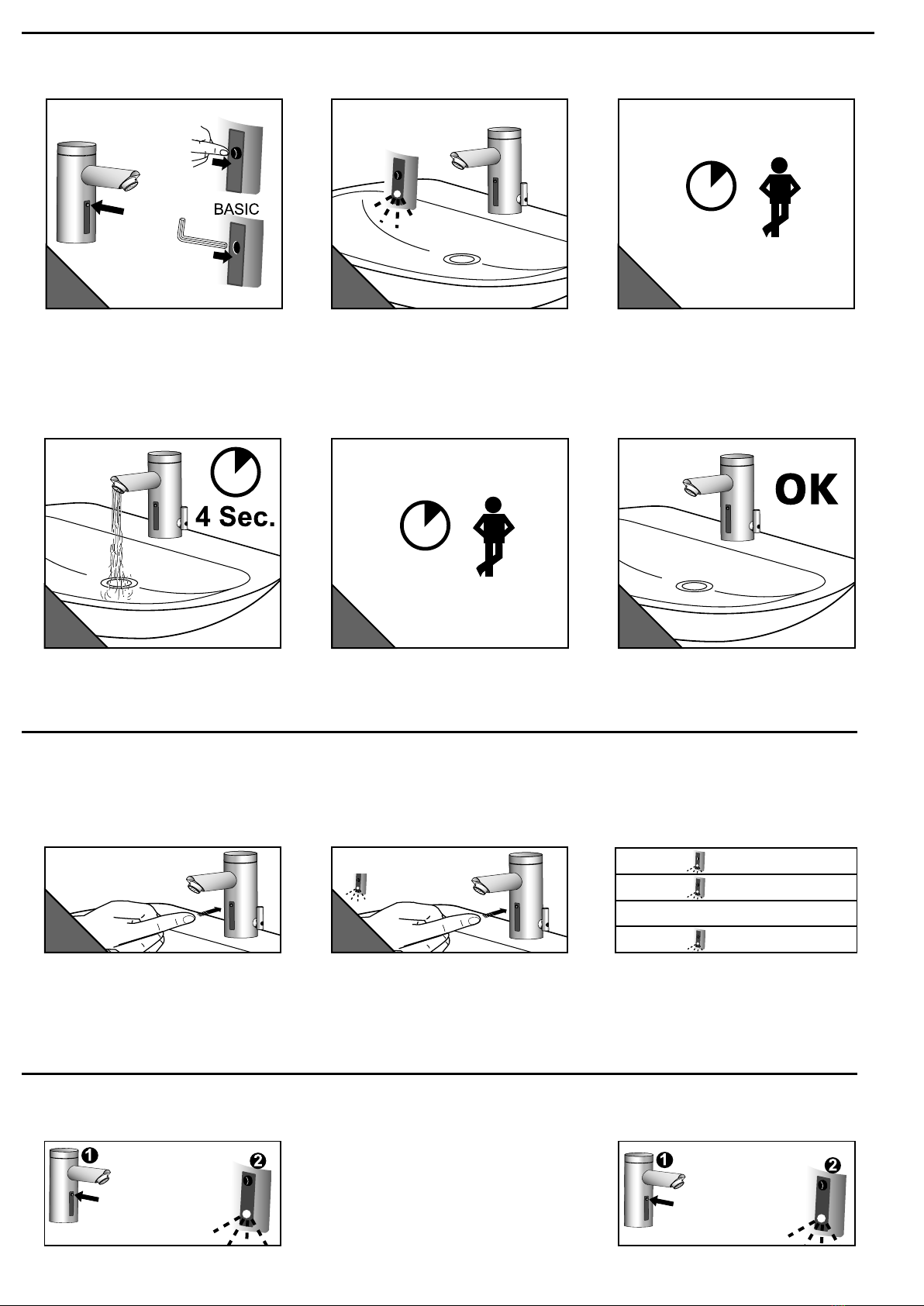

• „Dauer-Ein“ Wasserlaufzeit programmieren
• Program the „permanent on“ water flow duration
• Programmere “kontinuerlig-på” vannstrømmingstid
• Programmering af varighed vandtilledning „Varighed-til“
1
1 x 2 sec
2
...erneut drücken und gedrückt halten ...
...Press again and hold down...
...Trykk den en gang til og hold den ne-
dtrykket ...
...tryk på tasten igen og hold den nede…
...nach gewünschter Laufzeit loslassen
...Release after the required flow duration
...Slipp den løs etter ønsket gangtid
…slip den efter ønsket tid for tilledning
• Taste 2 sec drücken, loslassen...
• Press the key for 2sec. Release...
• Trykk tasten i 2 sek, slipp den løs...
• Tryk på tasten i 2 sec - slip…
• Automatische Sensoreinmessung • Automatic sensor adjustment
• Automatisk innstilling av sensor • Autoset-automatisk sensor indstilling
COMFORT
1
2x +
1x 5 sec
2
4x
4
15 sec
3
• 2x kurz und 1x 5 sec Taste drücken bis...
• Press key twice and hold down for 5 sec
until...
• Trykk tasten 2 ganger kort og 1 gang i 5
sec til...
• 2x kort og 1x 5 sec Tryk på tasten indtil…
...LED 4x blinkt - Taste loslassen...
...LED flashes 4 times. Release...
...LED blinker 4 ganger - slipp den løs...
...LED blinker 4 gange - slip...
...15 sec warten
...wait 15 sec
...Vent 15 sec
...Vent 15 sec
10 sec
5 6
...Wasser fliesst ca. 4 sec....
...Water flows for approx. 4 sec...
...Vann renner i ca. 4 sec...
...Vann renner i ca. 4 sec...
...10 sec warten...
...Wait 10 sec...
...Vent 10 sec
...Vent 10 sec
...Betriebsbereit
...ready for use
...Klar til drift
...driftsklar
1 x 5 sec +
1 x...20x
1 x = 1 min
2 x = 2 min
... ... ...
20 x = 20 min
• 24 Stunden Zwangsspülung • 24 hours automatic flush
• 24 timer tvungen skylling • 24 timers tvangsskylning
1x 24 sec 1x 24 sec
3x 1x
• aktivieren
• activate
• aktiver
• aktivering
• deaktivieren
• deactivate
• deaktiver
• deaktivering

74.039.SK5 5
5 sec
• Einstellung der Sensorreichweite • Setting the sensor range
• Innstilling av sensorrekkevidden • Indstilling af sensorens rækkevidde
COMFORT
1
2x +
1x 5 sec
5
1x
2x
3x
5x
4x
4A
4
1 x ( 1x, 2x,...,5x)
1x=max ...5x=min, loslassen
1x=max ...5x=min, release
1x=maks. ...5x=min, slipp den løs
1x=maks ...5x=min, slip
3
• Temperatur Fixeinstellung • Fixed temperature setting
• Fast temperaturinnstilling • Temperatur fastindstilling
13
4x
• 2x kurz und 1x 5 sec Taste drücken bis...
• Press key twice and hold down for 5 sec
until...
• Trykk tasten 2 ganger kort og 1 gang i 5
sec til...
• 2x kort og 1x 5 sec Tryk på tasten indtil…
...LED 4x blinkt - Taste loslassen - warten...
...LED flashes 4 times - Release - wait...
...LED‘en skal blinke 4 ganger. Slipp knap-
pen - Vent…
...LED skal blinke 4 gange. Slip knappen
- Vent…
...Wasser fliesst ca. 4 sec...
...Water flows for approx. 4 sec...
...Vann renner i ca. 4 sec...
...vandet løber i ca. 4 sec...
...10 sec warten - Betriebsbereit
...Wait 10 sec; ready for use
...Vent 10 sec - klar til drift
...vent 10 sec - driftsklar
6
7
3
2
2
...Taste drücken bis LED blinkt.
...Hold down the key until the LED flashes
...Trykk tasten til LED‘en blinker
...Tryk på tasten, indtil LED blinker
14
• L10 - Heisswassersperre einstellen
• L10 - Adjusting the hot water limtation
• L10 - Still inn varmtvannsbegrensning
• L10 - Indstil varmtvandsbegrænsning

6 74.039.SK5
1 2
• Batteriewechsel • Changing the battery
• Bytte av batteri • Udskiftning af batteri
COMFORT
4 5
1x
3
5
6
• Systemübersicht • System overview
• Systemoversikt • Systemoversikt
27
B10 / B30
B3
C1 -C6
A10
36
10
38
47
42
40a
40b
40c
43
B10 K
D10 / D30
A2
1
22
28
3
46
L10
L20
L30
B
S
N
A2 39100400 L10,L20,L30 B,S,N
A10 39600400 L10,L20,L30 B,S,N
B10 39700411 L10 B,S,N
B10K 39710411 L10 B,S,N
B3 39700511 L10,L30 B,S,N
B30 39700611 L30 B,S,N
C1(comfort) 39700700 L10,L20,L30 B
C2(basic) 39700800 L10,L20,L30 B
C3(comfort) 39700900 L10,L20,L30 N
C4(basic) 39701000 L10,L20,L30 N
C5(comfort) 39702100 L10,L20,L30 S
C6(basic) 39702200 L10,L20,L30 S
D10 39101411 L10,L20 B,S,N
D30 39101511 L30 B,S,N
3 39702011 L10,L20,L30 S
10 39100300 L10 B,S,N
22 39101711 L10,L20,L30 B,S,N
27 55000004 L10,L20,L30 B,S
28 39600800 L10,L20,L30 B,S
36 39000300 L10,L20,L30 B,S,N
38 39102600 L10,L20,L30 N
40a 39101800 L10,L20 B,S,N
40b 39101900 L30 B,S,N
40c 39103400 L10,L20 B,S,N
42 39102100 L10,L20,L30 B,S,N
43 39103600 L10,L20 B,S,N
46 55003200 L10,L20,L30 N
47 39301000 L10,L20,L30 N
SOLAR

74.039.SK5 7
• Technische Daten • Technical Data • Tekniske data • Tekniske data
Batteriebetrieb battery operation Batteridrift Batteridrift 6V DC
Netzbetrieb mains supply Nettdrift Netdrift 230V AC / 6V DC
Wasserdruck water pressure Vanntrykk Vandtryk 0,3 - 10 bar
Durchflussmenge Flow volume Gjennomstrømningsmengde Gennemstrømningsmængde 2 - 6 l/min
Wassernachlaufzeit Water flow duration Etterløpstid for vann Efterløbstid for vand 0,5 - 4 sec
Wassertemperatur water temperature Vanntemperatur Vandtemperatur max. 80°C
• Pflege • Maintenance • Vedlikehold • Vedligeholdelse
Störungsbehebung
Störung/Fehler Mögliche Ursache Behebung
Es fliesst kein Wasser
· „Kurz-Aus“ ist aktiviert
· Absperrventil geschlossen
· Schmutzsieb verstopft
· Batterie leer
· Stromausfall / Netzteil defekt
· „Kurz-Aus“ beenden
· Absperrventil öffnen
· Schmutzsieb reinigen
· Batterie austauschen
· Stromversorgung prüfen
Amatur spült selbständig
(ohne Benutzung) · Reflexion an Gegenständen · Automatische Einmessung · Einstellung der Sensorreichweite
Wasser fliesst permanent · Ventil verschmutz / defekt · Ventil reinigen / erneuern
Rote LED blinkt · Batterie leer · Batterie austauschen
Trouble shooting
Disturbance / Error Cause Solution
Valve does not flush
· „Intermittent off“ is activated
· Stop valve closed or filter clogged
· Battery flat
· Power failure
· End „intermittent off“
· Open stop valve or clean filter
· Change battery
· Check power supply
Valve flushes uncontrolled
(without use) · Reflection · Automatic sensor adjustment · Setting the sesor range
Water flows permanently · Valve soiled / defect · Clean / Renew the valve
Red LED flashes · Battery flat · Change battery
Fejlsøgning
Udbedring af forstyrrelser/fejl Mulige årsager Mulige årsager
Det kommer ikke vann
· “Kort-av“ er aktivert
· Forstillingskran stengt
· filter tilsmusset
· Batteri flatt
· Strømfeil
· Avslutte „Kort-av“
· Åpne forstillingskran
· Rengjør filter
· Bytt batteri
· Kontoller strømforsyning
Ventilen spyler uten bruk · Refleksjon på gjenstander · Automatisk innstilling av sensor
· Innstilling av sensorrekkevidden
Vannet renner kontinuerlig · Ventil tilsmusset/defekt · Ventil rense/bytte ut
Dersom sensoren blinker
under bruk eller etter bruk
er batteriet flatt
· Batteri flatt · Bytt batteri
Feilsøking
Situasjon / feil Mulige årsaker Mulige årsaker
Der kommer ingen vand
· „Pause“ er aktiveret
· Stopventil lukket
· filter snavset
· Tomt batteri
· Strømfejl
· Afslut „Pause“
· Åben stop ventil
· Rengør filter
· Skift batteri
· Kontroller strømforsyning
Vandet løber ukontrolleret · Refleksion på genstande · Autoset-automatisk sensor indstilling
· Indstilling af sensorens rækkevidde
Vandet løber permanent · Snavset ventil/defekt · Ventil rense/bytte ut
Sensoren / LED blinker · Tomt batteri · Skift batteri

Aquis Sanitär AG
CH-9445 Rebstein
www.aquis.ch
Abbildungen, Beschreibungen und technische Daten unverbindlich
74.039.SK5 - Printed in Switzerland
Hotline
DKNO
SaniTech AS
Liamyrane 6
N-5871 Bergen
t: [phone]
f: [phone]
[email protected]
http://www.sanitech.no
Cassoe
Sakskøbingvej 10
DK-7400 Herning
t: [phone]
f: [phone]
[email protected]
http://www.cassoe.dk
