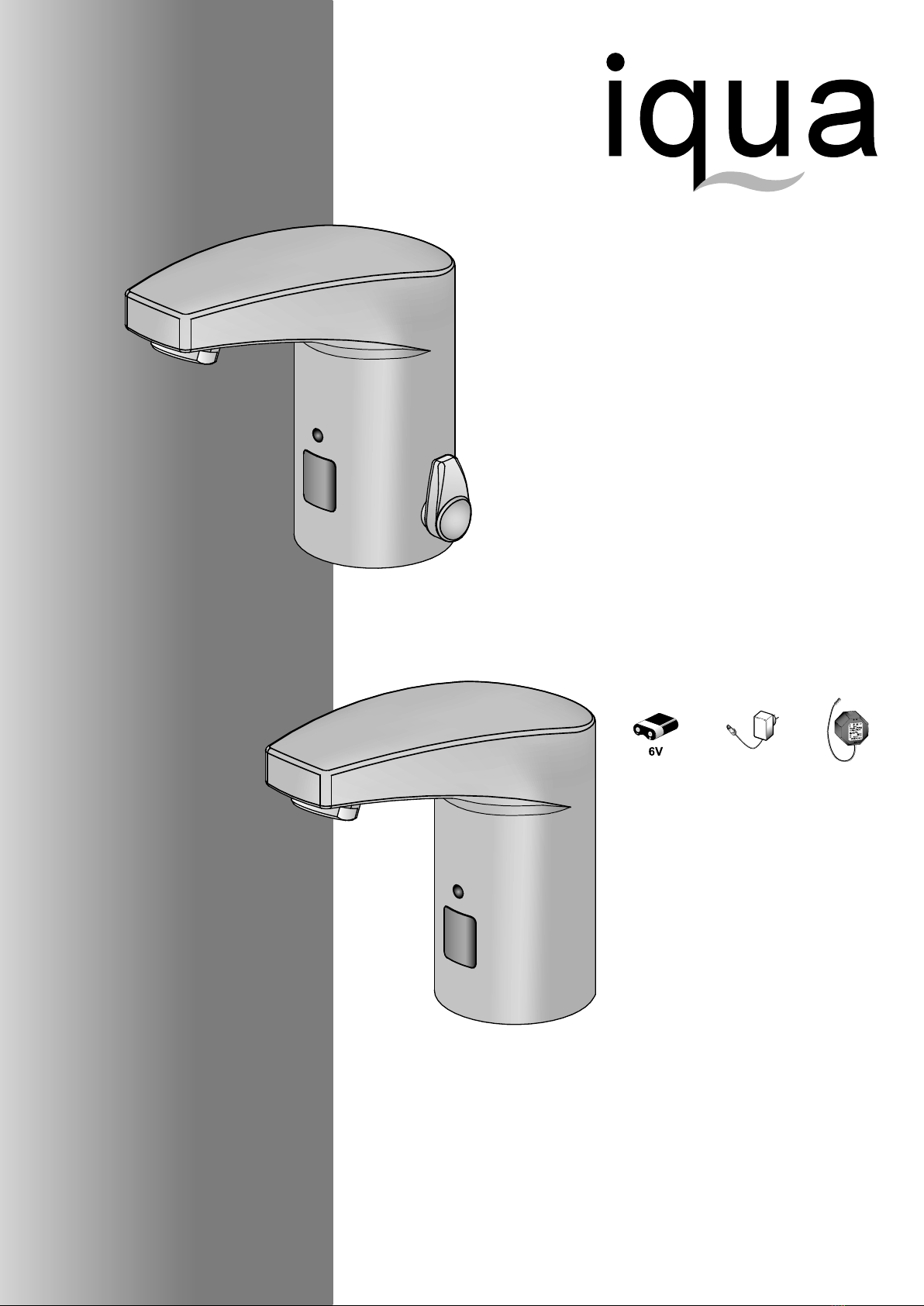

Iqua maxx M10 Instruction Manual

M10 M20
74.048.SK4
Montage/Bedienungsanleitung
Installation/User manual
Monterings/brukerveiledning
Monteringsvejledning
Waschtischarmatur
Washbasin faucet
Servantarmatur
Vaskearmatur/vægarmatur

2 74.048.SK4
1 2 3
M10 M20

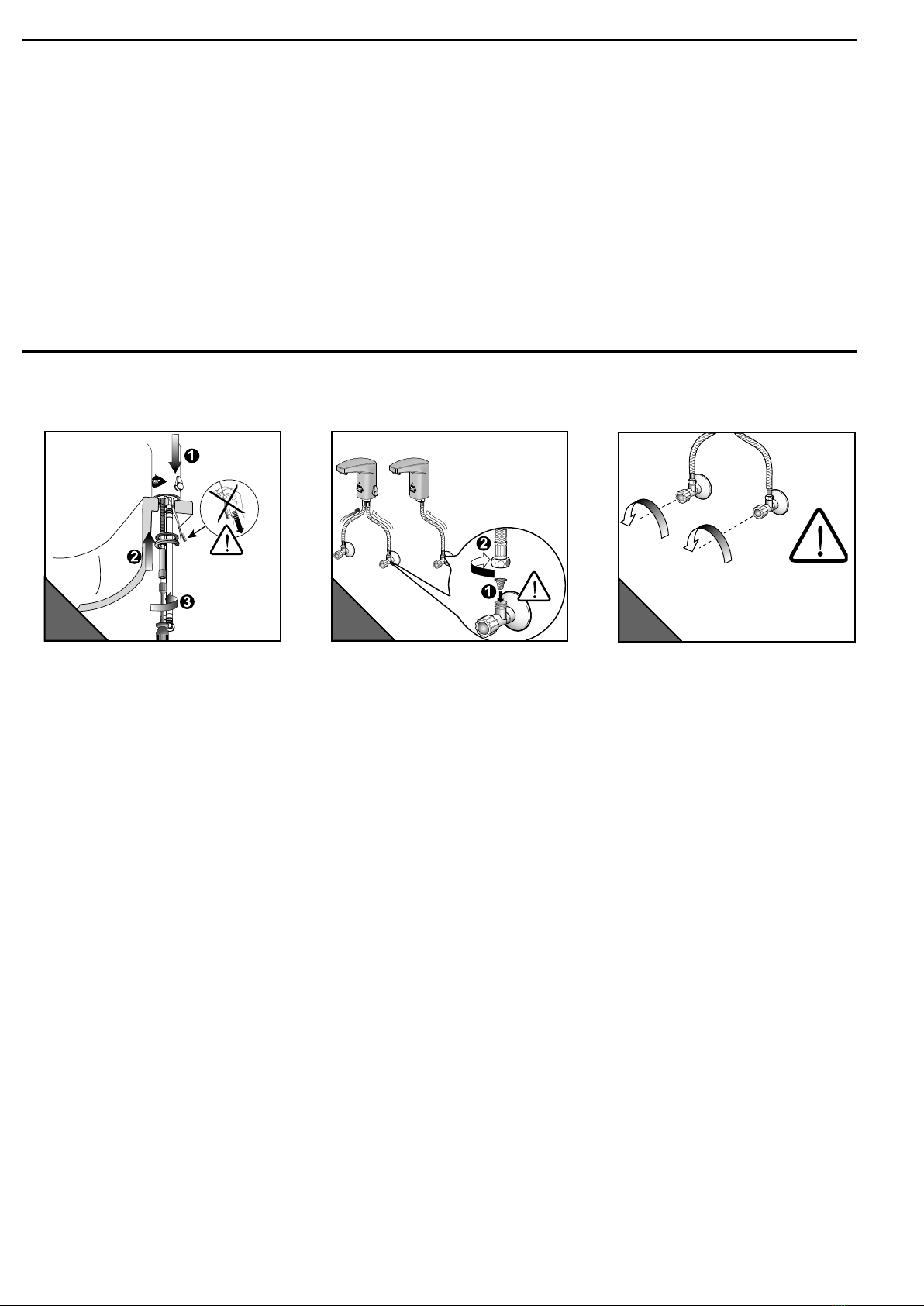

• Installation • Installation • Installasjon • Installation
• Wassermenge einstellen!
• Adjust water quantity!
• Still vannmengde!
• Indstilling af vandmængde
• Richtlinien zur Installation • Installation guidelines
• Installasjonsveiledning • Installations vejledning
• DIN 1988 und Anschluss-
bedingungen des örtlichen
Wasserwerkes beachten.
• Installation und Lagerung
nur in frostsicheren Räu-
men.
• Refer the connection
require ments of your local
water company.
• Install and store in frost-
proof rooms only.
• DIN 1988 og ditt lokale
vannverks regler skal følges
• Installasjon og lagring kun
i frostsikre rom.
• Følg retningslinierne fra dit
lokale vandværk
• Installering og opbevaring
i frostsikre rum.
• Ab Datum des Erwerbes
(Kaufbeleg) gewähren
wir eine Garantie von 2
Jahren.
• We will guarantee the
products for 2 years from
the date of acquisition.
• Vi garanterer produkte-
ne 2 år fra kjøpsdato.
• 2 års garanti på produk-
terne fra købsdato.

74.048.SK4 3
3-5 mm
L1 N
230 V ~
2b 2c
3 5
• Inbetriebnahme • Preparing for operation
• Klargjøring for bruk • Klargøring til brug
1 x
6
7
4
2x Ø
8
30
70
2a
2a
• Spannungsversorgung herstellen
• Connect to the power supply
• Opprette spenningsforsyning
• Etablering af spændingsforsyning
• Spannungsversorgung herstellen
• Connect to the power supply
• Opprette spenningsforsyning
• Etablering af spændingsforsyning
... Wasser fliesst ca. 4 sec....
... Water flows for approx. 4 sec...
... Vann renner i ca. 4 sec....
... Vandet løber i ca. 4 sec....
...1x Taste drücken...Aufkleber entfernen...
...Press the key once...remove sticker...
...Trykk knappen én gang....fjern klistremerket...
...1x Tast på knappen … fjern klistermærke...
... 10 sec warten - Betriebsbereit
... Wait 10 sec - ready for use
.... Vent 10 sec - klar til drift
.... Vent 10 sec - driftsklar

4 74.048.SK4
12

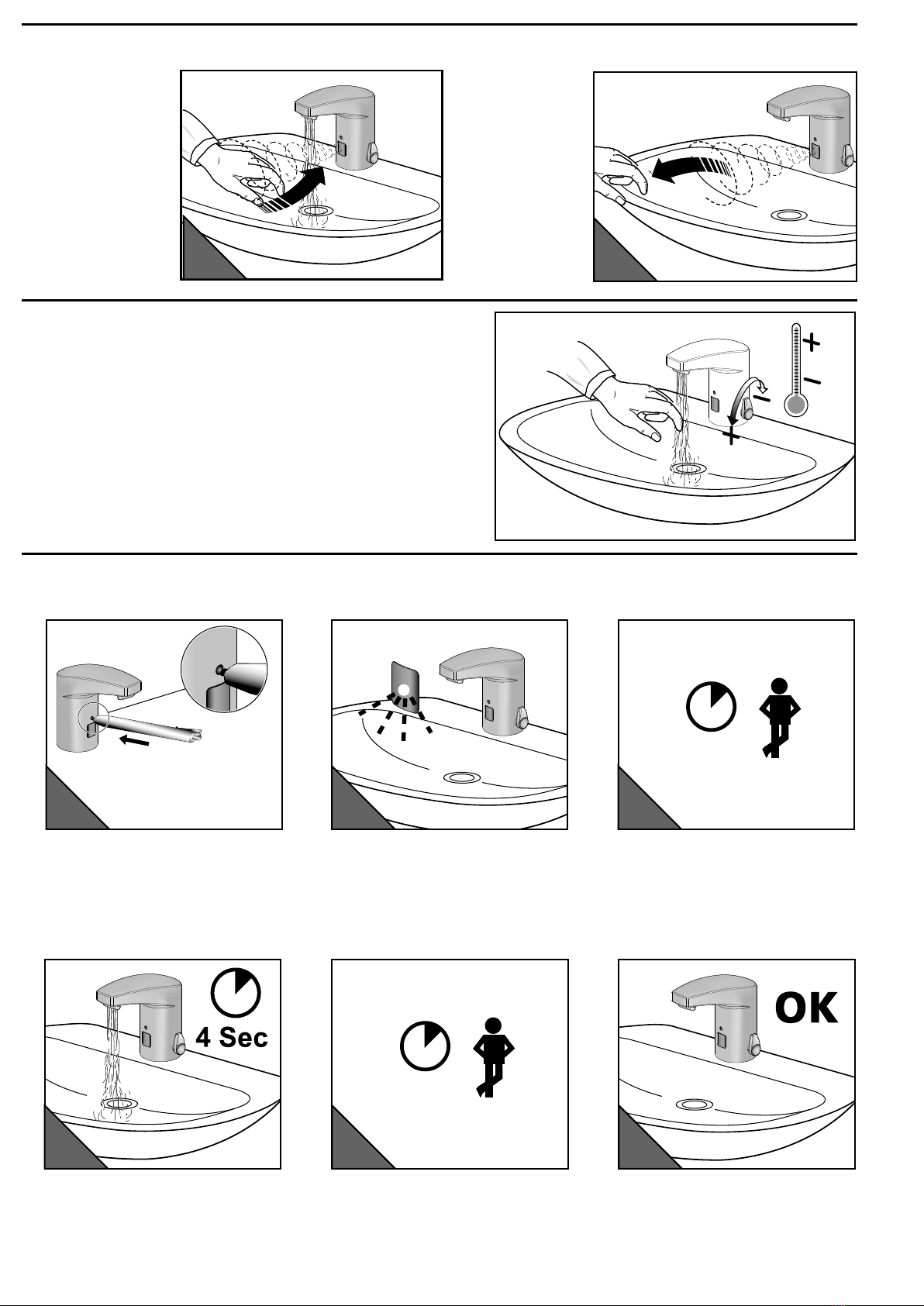

• Funktionen • Functions •Funksjoner • Funktioner
• Automatische Sensoreinmessung • Automatic sensor adjustment
• Automatisk innstilling av sensor • Autoset-automatisk sensor indstilling
1
2x +
1x 5 sec
2
4 x
4
15 sec
3
10 sec
56
• Temperatureinstellung
• Adjusting the temperature
• Temperaturinnstilling
• Temperaturindstilling
• Wasser ”Ein”
• Water flow ”On”
• Vannstrøm „På“
• Vand „Åben“
• Wasser ”Aus”
• Water flow ”Off”
• Vannstrøm „Av“
• Vand „lukket“
• 2x kurz und 1x 5 sec Taste drücken bis...
• Press key twice and hold down for 5 sec
until...
• Trykk tasten 2 ganger kort og 1 gang i 5
sec til...
• 2x kort og 1x 5 sec Tryk på tasten indtil…
...LED 4x blinkt - Taste loslassen...
...LED flashes 4 times. Release...
...LED blinker 4 ganger - slipp den løs...
...LED blinker 4 gange - slip...
...15 sec warten
...wait 15 sec
...Vent 15 sec
...Vent 15 sec
...Wasser fliesst ca. 4 sec....
...Water flows for approx. 4 sec...
...Vann renner i ca. 4 sec...
...Vann renner i ca. 4 sec...
...10 sec warten...
...Wait 10 sec...
...Vent 10 sec
...Vent 10 sec
...Betriebsbereit
...ready for use
...Klar til drift
...driftsklar

74.048.SK4 5
5 sec
1
2x +
1x 5 sec
5
1x
2x
3x
5x
4x
4A
4
1 x ( 1x, 2x,...,5x)
4x
6
7
3
2
1
1 x 6 sec
1 x
1 x 0,1 - 5 sec
2
3
4
1 x
• Wassernachlaufzeit einstellen • Set the water flow duration
• Innstille etterløpstid for vann • Tidsindstilling af efterløb vand
• Taste ca. 6 sec drücken, loslassen...
• Press the key for approx. 6 sec, release...
• Trykk tasten i ca. 6 sek, slipp den løs...
• Tryk på tasten i ca. 6 sec, slip…
... erneut drücken (Wasser fliesst) und nach gewünschter Wasserlaufzeit (0,1 - 5 sec) loslassen
... press again (water flows) and release when the desired time of waterflow (0,1 - 5 sec) is reached
... Trykk igjen (vannet flyter) og slipp etter ønsket vannløpstid (0,1 - 5 sec) er oppnådd
... Tryk igen (vandet løber) og slip efter ønsket vandløbstid(0,1 5 sec) er opnået
• Einstellung der Sensorreichweite • Setting the sensor range
• Innstilling av sensorrekkevidden • Indstilling af sensorens rækkevidde
• 2x kurz und 1x 5 sec Taste drücken bis...
• Press key twice and hold down for 5 sec
until...
• Trykk tasten 2 ganger kort og 1 gang i 5
sec til...
• 2x kort og 1x 5 sec Tryk på tasten indtil…
...LED 4x blinkt - Taste loslassen - warten...
...LED flashes 4 times - Release - wait...
...LED‘en skal blinke 4 ganger. Slipp knap-
pen - Vent…
...LED skal blinke 4 gange. Slip knappen
- Vent…
...Taste drücken bis LED blinkt.
...Hold down the key until the LED flashes
...Trykk tasten til LED‘en blinker
...Tryk på tasten, indtil LED blinker
1x=max ...5x=min, loslassen
1x=max ...5x=min, release
1x=maks. ...5x=min, slipp den løs
1x=maks ...5x=min, slip
...Wasser fliesst ca. 4 sec...
...Water flows for approx. 4 sec...
...Vann renner i ca. 4 sec...
...vandet løber i ca. 4 sec...
...10 sec warten - Betriebsbereit
...Wait 10 sec; ready for use
...Vent 10 sec - klar til drift
...vent 10 sec - driftsklar

6 74.048.SK4
13
2
1 2 3
4 5
1x 24 sec 1x 24 sec2 x 5 x
• L10 - Heisswassersperre einstellen
• L10 - Adjusting the hot water limtation
• L10 - Still inn varmtvannsbegrensning
• L10 - Indstil varmtvandsbegrænsning
• Temperatur Fixeinstellung • Fixed temperature setting
• Fast temperaturinnstilling • Temperatur fastindstilling
• 24 Stunden Zwangsspülung • 24 hours automatic flush
• 24 timer tvungen skylling • 24 timers tvangsskylning
• aktivieren
• activate
• aktiver
• aktivering
• deaktivieren
• deactivate
• deaktiver
• deaktivering

74.048.SK4 7
4 5
1 x
6
7
1 3
2

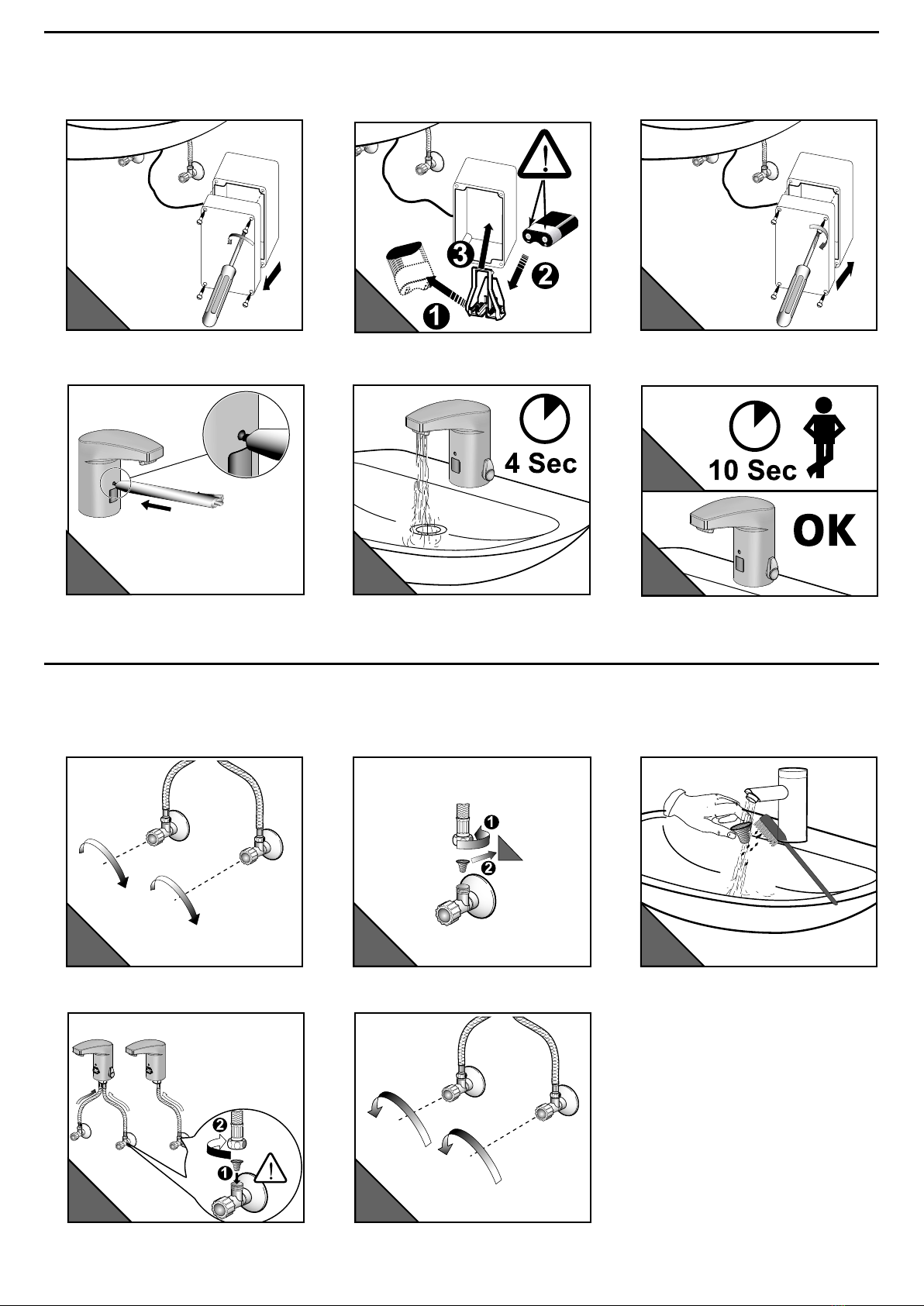

• Schmutzsieb-Reinigung • Cleaning the filters
• Rengjør filter • Rengør filter
1
M20M10
3
2 3
54
M10 M20
• Batteriewechsel • Changing the battery
• Bytte av batteri • Udskiftning af batteri

8 74.048.SK4
M10
M20
B
N
A6
4746
A2
40c
42
38
27 28
4
C1
10
8
M3
3
2M10
22
29
7
27+29 391 153 00 M10, M20 B
40c 391 034 00 M10, M20 B, N
A2 391 004 00 M10, M20 B, N
A6 396 004 00 M10, M20 B, N
C1 391 152 00 M10, M20 B, N
M10 391 151 11 M10 B, N
M3 391 150 11 M10 B, N
4 391 154 00 M10, M20 B, N
7 391 014 11 M10, M20 B, N
8 391 155 00 M10, M20 B, N
10 391 003 00 M10 B, N
22 391 017 11 M10, M20 B, N
27 550 000 04 M10, M20 B
29 391 153 00 M10, M20 B
38 391 026 00 M10, M20 N
42 391 021 00 M10, M20 B, N
46 550 032 00 M10, M20 N
47 393 010 00 M10, M20 N
• Systemübersicht • System overview
• Systemoversikt • Systemoversikt

74.048.SK4 9
• Pflege • Maintenance • Vedlikehold • Vedligeholdelse
• Technische Daten • Technical Data • Tekniske data • Tekniske data
Batteriebetrieb battery operation Batteridrift Batteridrift 6V DC
Netzbetrieb mains supply Nettdrift Netdrift 230V AC / 6V DC
Wasserdruck water pressure Vanntrykk Vandtryk 0,3 - 10 bar
Durchflussmenge Flow volume Gjennomstrømningsmengde Gennemstrømningsmængde 2 - 6 l/min
Wassernachlaufzeit Water flow duration Etterløpstid for vann Efterløbstid for vand 0,5 - 4 sec
Wassertemperatur water temperature Vanntemperatur Vandtemperatur max. 80°C

10 74.048.SK4

Störungsbehebung
Störung/Fehler Mögliche Ursache Behebung
Es fliesst kein Wasser
· „Kurz-Aus“ ist aktiviert
· Absperrventil geschlossen
· Schmutzsieb verstopft
· Batterie leer
· Stromausfall / Netzteil defekt
· „Kurz-Aus“ beenden
· Absperrventil öffnen
· Schmutzsieb reinigen
· Batterie austauschen
· Stromversorgung prüfen
Amatur spült selbständig
(ohne Benutzung) · Reflexion an Gegenständen · Automatische Einmessung · Einstellung der Sensorreichweite
Wasser fliesst permanent · Ventil verschmutz / defekt · Ventil reinigen / erneuern
Rote LED blinkt · Batterie leer · Batterie austauschen
Trouble shooting
Disturbance / Error Cause Solution
Valve does not flush
· „Intermittent off“ is activated
· Stop valve closed or filter clogged
· Battery flat
· Power failure
· End „intermittent off“
· Open stop valve or clean filter
· Change battery
· Check power supply
Valve flushes uncontrolled
(without use) · Reflection · Automatic sensor adjustment · Setting the sesor range
Water flows permanently · Valve soiled / defect · Clean / Renew the valve
Red LED flashes · Battery flat · Change battery
Fejlsøgning
Udbedring af forstyrrelser/fejl Mulige årsager Mulige årsager
Det kommer ikke vann
· “Kort-av“ er aktivert
· Forstillingskran stengt
· filter tilsmusset
· Batteri flatt
· Strømfeil
· Avslutte „Kort-av“
· Åpne forstillingskran
· Rengjør filter
· Bytt batteri
· Kontoller strømforsyning
Ventilen spyler uten bruk · Refleksjon på gjenstander · Automatisk innstilling av sensor
· Innstilling av sensorrekkevidden
Vannet renner kontinuerlig · Ventil tilsmusset/defekt · Ventil rense/bytte ut
Dersom sensoren blinker
under bruk eller etter bruk
er batteriet flatt
· Batteri flatt · Bytt batteri
Feilsøking
Situasjon / feil Mulige årsaker Mulige årsaker
Der kommer ingen vand
· „Pause“ er aktiveret
· Stopventil lukket
· filter snavset
· Tomt batteri
· Strømfejl
· Afslut „Pause“
· Åben stop ventil
· Rengør filter
· Skift batteri
· Kontroller strømforsyning
Vandet løber ukontrolleret · Refleksion på genstande · Autoset-automatisk sensor indstilling
· Indstilling af sensorens rækkevidde
Vandet løber permanent · Snavset ventil/defekt · Ventil rense/bytte ut
Sensoren / LED blinker · Tomt batteri · Skift batteri

12 74.048.SK4
