Iseo 1NCA CABLE FREE User manual

Iseo Serrature s.p.a
Via San Girolamo 13
25055 Pisogne (BS)
ITALY
Tel. [phone]
[email protected]
Noncontractual document. Subject to change. Cod. KW11100 - 12/04/2023
1NCA Cable Free Installation Guide (EN) - © 2023 Iseo Serrature S.p.a.

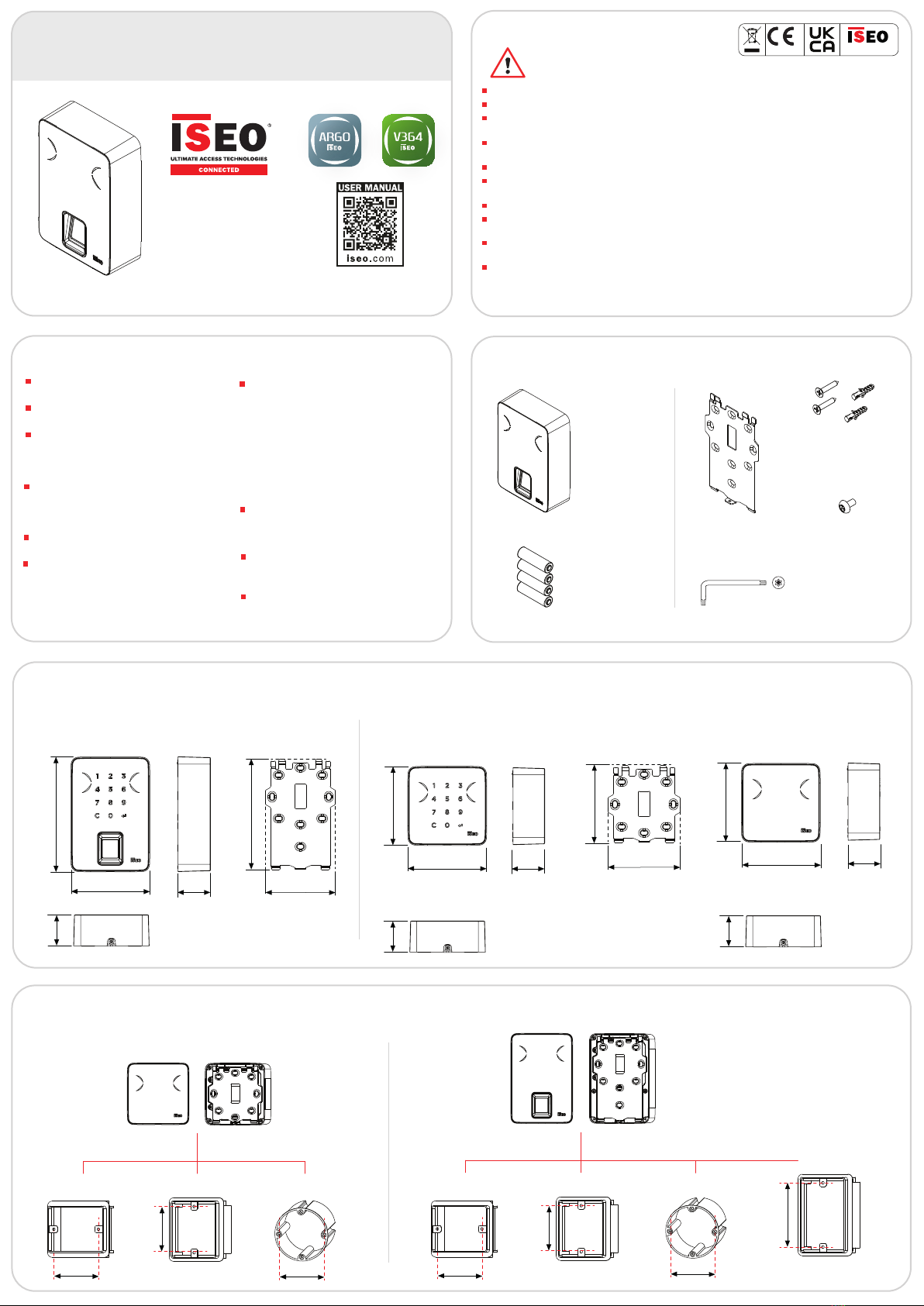

1NCA CABLE FREE
INSTALLATION GUIDE (EN)
WARNINGS
EC Declarations of conformity available at:
https://www.iseo.com/it/en/download
ULTIMATE ACCESS
TECHNOLOGIES
PACKAGE CONTENTS
Cable Free
4 x Alkaline
batteries Torx key 2,5x5
Fixing bracket
Fixing bracket Fixing bracket
MODELS & DIMENSIONS
Cable Free RFID with keyboard and
ngerprint (art. 5E1511355)
82 74
82 74
35
35 35
120
117
35
35
35
Cable Free RFID with keyboard
(art. 5E1511255)
Cable Free RFID - LED only
(art. 5E1511155)
82
79
82
82
TECHNICAL DATA
PRODUCT:
1NCA Cable Free
APPLICATION:
To manage and open any ISEO Smart device
MODELS:
- Cable Free keyboard and ngerprint
- Cable Free keyboard
- Cable Free LED only
COMMUNICATION INTERFACES:
- Bluetooth 5.0 - Frequency 2,40 - 2,4835 GHz
Maximum power: < 10 mW
HOUSING:
To be xed to the wall by the mulit-holes xing
bracket
OPERATING TEMPERATURES:
- RFID reader frequency 13,553 - 13,567 MHz,
maximum magnetic eld: < 40 µA/m (measured
at 10m at the maximum power capacity).
Compatible to:
• ISO/IEC 14443 Type A and Type B cards
• MIFARE Classic & DESFire (EV1, EV2, EV3)
• ISEO Cards & Keyfobs (min.20mm antenna diam.)
• NFC (static UID required)
CERTIFICATIONS:
Compliance to RED, European and UK directives
concerning radio equipment regulations
IP Grade: IP66
- Working temperature: -20°C/+55°C
- Storage temperature: -20°C/+70°C
- H.R.: Max. 95% with no condensing
SOFTWARE COMPATIBILITY:
- ARGO System
- V364 System
- Integrators by SDK
POWER SUPPLY:
4 x Alkaline batteries 1,5V type AA
KEY FEATURES:
- 12 keys capacitive keyboard (keyboard models)
- Multi-color LED (green, red, yellow)
- Multifrequencies buzzer
- Automatic low power mode
- Modular design
- Multi-holes xing bracket
2 x screws and
wall plugs
1 x xing bracket
Torx screw
(M2,5x5)
COMPATIBILITY WITH RECESSED WALL BOX
Horizontal Vertical Round
60 60
Cable Free RFID with
keyboard or LED only
60
Horizontal Vertical
Vertical
Round
Compatible to
Stylos
60 60
Cable Free RFID with
keyboard and ngerprint
60
83,5
Read this manual prior to use the device in order to ensure a safe and proper use.
Preserve this manual as future reference.
The installation and maintanance of the device must be carried out by qualied technical staff, adequately
trained by ISEO.
The instructions should be carefully followed during installation. These instructions and any maintenance
instructions should be passed on by the installer to the user.
No modications of any kind are permitted, except for those described in these instructions.
The product must be destined only for the use for which it is expressly designed and therefore as a door lock
for residential, commercial and light industry locations. Any other use is considered improper and dangerous.
For all repairs, exclusively contact a technical assistance center authorized by the constructor.
Remove the batteries before carrying out any technical service that involves opening or accessing
the internal parts of the product.
Dispose of the product and batteries separately from household waste, in accordance with local laws and
regulations.
Battery replacement must be carried out by qualied technical staff. Replace all batteries at the same time.
Risk of explosion if the batteries are replaced with an incorrect type.

INSTALLATION EXAMPLE - Cable Free RFID (horizontal fixing)
1
2
3
456
BATTERY INSTALLATION & REPLACEMENT
1
2
3
6
Snap!
45

Iseo Serrature s.p.a
Via San Girolamo 13
25055 Pisogne (BS)
ITALY
Tel. [phone]
[email protected]
Documento non contrattuale. Soggetto a modica. Cod. KW11100 - 12/04/2023
Guida Installazione 1NCA Cable Free (IT) - © 2023 Iseo Serrature S.p.a.
1NCA CABLE FREE
GUIDA INSTALLAZIONE (IT)
AVVERTENZE
EC Declarations of conformity available at:
https://www.iseo.com/it/it/download
ULTIMATE ACCESS
TECHNOLOGIES
CONTENUTO DELLA CONFEZIONE
Cable Free
4 x Batterie
alcaline Chiave Torx
2,5x5
Staffa di
ssaggio
Staffa di
ssaggio Staffa di
ssaggio
MODELLI E DIMENSIONI
Cable Free RFID con tastiera e
lettore di impronte (art. 5E1511355)
82 74
82 74
35
35 35
120
117
35
35
35
Cable Free RFID con tastiera
(art. 5E1511255)
Cable Free RFID - solo LED
(art. 5E1511155)
82
79
82
82
DATI TECNICI
PRODOTTO:
1NCA Cable Free
APPLICAZIONE:
Per gestire ed aprire i dispositivi ISEO Smart
MODELLI:
- Cable Free tastiera e lettore di impronte
- Cable Free tastiera
- Cable Free solo LED
INTERFACCE DI COMUNICAZIONE
- Bluetooth 5.0 - Frequenza 2,40 - 2,4835 GHz
Potenza massima: < 10 mW
INSTALLAZIONE:
Fissaggio a muro per mezzo della staffa con fori
multipli
TEMPERATURE DI FUNZIONAMENTO:
- Frequenza lettore RFID 13,553 - 13,567 MHz,
massimo campo magnetico: < 40 µA/m (misurato
a 10m alla massima potenza erogabile).
Compatibile a:
• ISO/IEC 14443 cards Tipo A e Tipo B
• MIFARE Classic & DESFire (EV1, EV2, EV3)
• ISEO Cards & Keyfobs (diam. antenna min.20mm)
• NFC (richiesto UID statico)
CERTIFICAZIONI:
Conformità alle direttive RED, europee e britanniche
relative alle normative sulle apparecchiature radio
Grado IP IP66
- Temperatura di funzionamento: -20°C/+55°C
- Temperatura di immagazzinamento: -20°C/+70°C
- H.R.: Max. 95% senza condensa
COMPATIBILITA SOFTWARE:
- Sistema ARGO
- Sistema V364
- Integratori tramite SDK
ALIMENTAZIONE:
4 x Batterie alcaline 1,5V tipo AA
CARATTERISTICHE PRINCIPALI:
- Tastiera capacitiva a 12 tasti (modelli con tastiera)
- LED multi-colore (verde, rosso, giallo)
- Buzzer multifrequenza
- Modalità basso consumo automatica
- Design modulare
- Staffa ssaggio con fori multipli
2 x viti e tasselli
ssaggio a muro
1 x vite Torx per
staffa di ssaggio
(M2,5x5)
COMPATIBILITA CON SCATOLE DA INCASSO A MURO
Orizzontale Verticale Tonda
60 60
Cable Free RFID con
tastiera o solo LED
60
Orizzontale Verticale
Verticale
Tonda
Compatibile con
Stylos
60 60
Cable Free RFID con tastiera
e lettore di impronte
60
83,5
Leggere il manuale utente prima dell’utilizzo del prodotto al ne di garantire un uso sicuro e corretto.
Conserva questo manuale come riferimento futuro.
L’installazione e la manutenzione del prodotto devono esssere effettuate da personale tecnico qualicato,
adeguatamente addestrato da ISEO.
Le istruzioni devono essere seguite attentamente durante l’installazione. L’installatore deve fornire
all’utente queste istruzioni ed eventuali istruzioni per la manutenzione.
Nessuna modica di alcun tipo è consentita, ad eccezione di quelle descritte in queste istruzioni.
Il prodotto dovrà essere destinato solo all'uso per il quale è stato espressamente concepito e cioè come
serratura di porta per ambiente civile e industriale. Ogni altro uso è da considerarsi improprio e pericoloso.
Per le riparazioni, rivolgersi esclusivamente a un centro di assistenza tecnica autorizzato dal costruttore.
Rimuovere le batterie prima di eseguire qualsiasi intervento tecnico che comporti l’apertura o l’accesso
alle parti interne del prodotto.
Smaltire il prodotto e le batterie separatamente dai riuti domestici, secondo le norme e le disposizioni locali.
La sostituzione delle batterie deve essere eseguita da personale tecnico qualicato. Sostituire tutte le
batterie contemporaneamente. Rischio di esplosione se le batterie vengono sostituite con un tipo errrato.

ESEMPIO DI INSTALLAZIONE - Cable Free RFID (fissaggio orizzontale)
1
2
3
456
INSTALLAZIONE E SOSTITUZIONE BATTERIE
1
2
3
6
Snap!
45
