GEN

it Italiano
4
AVVERTIMENTI PER LA SICUREZZA DELLE PERSONE E DELLE COSE
Di seguito i simboli utilizzati
PERICOLO
Rischio di dani alle persone, e alle cose se non osservate quanto prescritto.
SCOSSE ELETTRICHE
Rischio di scosse elettriche se non osservate quanto prescritto.
AVVERTENZA
Rischio di danni alle cose o all'ambiente se non osservate quanto prescritto.
ITALIANO INDICE ISTRUZIONI
1. GENERALITÀ............................................................................................................. 6
2. DESCRIZIONE DEL PRODOTTO................................................................................... 6
3. FUNZIONAMENTO .................................................................................................... 7
4. INSTALLAZIONE ........................................................................................................ 7
5. IMPOSTAZIONI ......................................................................................................... 9
6. AVVIAMENTO......................................................................................................... 10
7. MANUTENZIONE .................................................................................................... 11
8. ELENCO COMPONENTI............................................................................................ 11
9. RIPARAZIONI - RICAMBI .......................................................................................... 13
10. RICERCA GUASTI GRUPPO..................................................................................... 13
11. DISMISSIONE........................................................................................................ 14
12. DATI TECNICI ........................................................................................................ 15
13. QUADRO ELETTRICO DI CONTROLLO..................................................................... 16
Questo manuale si compone di due parti, la prima destinata solo all'installatore, la seconda
per l'installatore e l'utilizzatore.
Prima d'iniziare l'installazione leggere attentamente queste istruzioni e attenersi alle
normative locali.
L'installazione e la manutenzione devono esseguite da personale qualificato.
Il gruppo di pressione è una macchina automatica, le pompe possono avviarsi in
modo automatico senza preavviso. Il gruppo contiene acqua in pressione, ridurre a
zero la pressione prima d'intervenire.
Eseguire i collegamenti elettrici nel rispetto delle normative.
Assicurare un efficiente impianto di terra.
Prima di ogni intervento sul gruppo scollegare l'alimentazione elettrica.
ATTENZIONE

it
5
In caso di danneggiamento del gruppo scollegare l'alimentazione elettrica per
evitare scosse elettriche.
In caso di danneggiamento del gruppo chiudere le valvole d'intercettazione per
evitare possibili allagamenti.
NORME GENERALI PER LA SICUREZZA
Le indicazioni seguenti non possono preservare da tutti i pericoli a cui si può incorrere
durante l’uso del motore, ma dovranno essere integrate dal buon senso e dall’esperienza di
chi opera sulla macchina, uniche misure indispensabili alla prevenzione degli infortuni.
1. Conoscere la macchina. Leggere attentamente tutte le istruzioni contenute nei libretti di
uso e manutenzione, prima della messa in moto verificare l’efficienza dei dispositivi di
manovra e di sicurezza.
2. Controllare chi ci sta vicino. Se si prevedono situazioni di pericolo segnalare
preventivamente le manovre. Non lasciare avvicinare persone non addestrate a macchine
in funzione.
3. Vestirsi in modo adeguato. Parti svolazzanti potrebbero restare imprigionate negli organi
di trasmissione.
4. Proteggere le mani con guanti. Alcune parti acuminate come lamiere potrebbero
arrecare lesioni. Utilizzare chiavi ed attrezzature adeguate.
5. Accertarsi del perfetto adescamento delle pompe prima del loro avviamento.
6. Le pompe utilizzate per i gruppi antincendio, non sono adatte per il pompaggio di liquidi
contenenti abrasivi, sostanze solide e fibrose e liquidi infiammabili ed esplosivi.
7. Le elettropompe sono idonee ad operare in ambienti protetti dalle intemperie e dal gelo.
Assicurarsi che non ci siano ostacoli che impediscono il normale flusso dell’aria di
raffreddamento movimentata dalla ventola del motore.
8. Assicurarsi che la pompa sia scollegata dall’alimentazione elettrica prima di qualsiasi
operazione d'installazione o di manutenzione.
9. L’allacciamento del quadro elettrico deve essere eseguito da un elettricista qualificato nel
rispetto delle normative elettriche vigenti.
10. Come regola generale qualsiasi intervento sulle parti elettriche o sulle parti meccaniche
del gruppo o dell’impianto, deve essere preceduto dall’interruzione dell’alimentazione
elettrica.
AVVERTENZA IMPORTANTE PER LA SICUREZZA GRUPPI CON MOTOPOMPA
Per i gruppi di pressione equipaggiati con motopompa leggere il libretto
fornito con la motopompa che contiene informazioni aggiuntive di sicurezza,
installazione ed uso.

it
6
1. Generalità
I gruppi di pressione serie antincendio sono progettati per trasferire e aumentare la pressione
dell’acqua in installazioni fisse antincendio, sistemi automatici a sprinkler, in conformità alla
normativa antincendio EN12845 vigente.
Limiti d'impiego
Temperatura del fluido : da +4°C a +40 °C
Temperatura ambiente: da +4°C a + 40 °C
Pressione di esercizio: Max 8 bar, 10 bar, 16 bar dipende dal tipo di pompa
(vedere libretto).
Pressione minima in ingresso: In accordo alla curva NPSH e alle perdite con margine di
almeno 0.5 metri da aumentare in caso di acqua contenente
aria.
Pressione massima in ingresso: La pressione in ingresso più la pressione data dalla pompa
contro la valvola chiusa deve sempre essere inferiore alla
massima di esercizio.
Avviamenti orari: Non superare il numero di avviamenti orari indicati nei dati
tecnici della elettropompa.
La temperatura del fluido e la pressione possono subire limitazioni dal
serbatoio a membrana. Rispettare i limiti d’impiego!
Ambienti polverosi, con presenza di sabbia o ambienti umidi di tipo
marino possono provocare deterioramenti precoci compromettendo il
regolare funzionamento.
2. Descrizione del prodotto
Il gruppo di pressione per impianti fissi di estinzione incendi, sistemi automatici sprinkler, è
composto da elettropompe e/o motopompe collegate in parallelo e montate su una base
comune, da collettore di mandata, valvole d’intercettazione, valvole di ritegno, manometri,
pressostati e un quadro di comando per ogni pompa di servizio. La fornitura del gruppo non
comprende il collettore d’aspirazione poiché la norma prevede l’uso di aspirazioni
indipendenti per ciascuna pompa.
A seconda del modello può essere presente la pompa pilota.
Nel caso di gruppi di notevoli dimensioni le pompe e l’eventuale serbatoio di carburante per
la motopompa possono essere forniti separati.
Dove sono installate due pompe di servizio, ognuna è in grado di fornire indipendentemente
le portata e la pressione specificate. Dove sono installate tre pompe di servizio, ogni pompa è
in grado di fornire almeno il 50% della portata richiesta alla pressione specificata. Si
ATTENZIONE

it
7
rammenta che ai fini del computo della portata utile del gruppo non deve essere considerato
l’apporto fornito dalla pompa pilota.
L’impianto deve includere un serbatoio a membrana. Sul collettore di mandata sono previsti
due o più attacchi per installare, con valvola di intercettazione, serbatoi di dimensione 24 litri.
Con i serbatoi prevedere un adeguato supporto al collettore, ulteriori serbatoi possono essere
installati a pavimento e collegati al collettore.
Le caratteristiche costruttive e funzionali del gruppo sono conformi alle disposizioni presenti
nella normativa antincendio EN 12845.
3. Funzionamento
Le elettropompe vengono azionate dal quadro elettrico in base alla richiesta dell’impianto
mediante comando da pressostato. La motopompa viene azionata da un motore a
combustione.
Per compensare le piccole perdite funziona il serbatoio a membrana e/o la pompa pilota se
presenti.
Quando la pressione cala fino al primo valore di partenza, si avvia la prima pompa. Se, la
pressione cala fino al secondo valore di partenza e si avvia anche la seconda pompa.
Le pompe possono fermarsi solo manualmente mediante pulsante di STOP ad eccezione della
versione per reti ad idranti per la quale è previsto lo spegnimento automatico dopo che è
stata ristabilita la pressione per un tempo indicato da disposizioni locali.
Per la descrizione di funzionamento del quadro elettrico fare riferimento alla sezione Quadri
elettrici.
Per la descrizione di funzionamento della motopompa e relativo quadro elettrico fare
riferimento al libretto fornito con la motopompa.
4. Installazione
Movimentare il gruppo con mezzi idonei evitando urti, non utilizzare i golfari motore per il
sollevamento.
Verificare prima dell’installazione che il gruppo non abbia subito danni nel trasporto.
Installare il gruppo di pressione in un locale ben ventilato lasciando spazio sufficiente (almeno
0.8 m) sui lati e sul fronte per la manutenzione. Posare il gruppo su una superficie piana e
solida.
Provvedere in fase di installazione del gruppo al suo fissaggio a pavimento utilizzando i fori
presenti sul basamento quando disponibili o con altro sistema idoneo allo scopo.
Per l’installazione di eventuali kit accessori consultare le istruzioni allegate.
INFORMAZIONI PER L’INSTALLATORE

it
8
Tubazioni
I tubi collegati al gruppo devono avere dimensioni adeguate (mantenere per quanto possibile
il diametro del collettore). Per evitare sollecitazioni si consiglia di montare dei giunti a
dilatazione e idonei supporti per le tubazioni. Si può utilizzare una qualunque estremità del
collettore chiudendo quella non utilizzata.
Il peso delle tubazioni e dei serbatoi aumenta quando sono pieni
d'acqua.
Prima dell'avviamento verificare di avere chiuso e serrato tutti gli attacchi
non utilizzati.
La tubazione di aspirazione di ciascuna pompa dovrà avere il minor numero possibile di
curve, che devono essere ad ampio raggio, ed essere poste orizzontalmente o con pendenza
continua in salita verso la pompa per prevenire la possibilità di formazione di sacche d’aria
all’interno della tubazione.
Assicurarsi che non possano verificarsi infiltrazioni d’aria in aspirazione.
Le pompe sono dotate di attacco per la tubazione di ricircolo, da collegare ad uno
scarico a perdere o alla vasca per evitare allagamenti durante il funzionamento.
Scelta del serbatoio
I serbatoi possono essere installati sul gruppo o a pavimento.
Sul collettore di mandata del gruppo sono previsti degli attacchi filettati per i serbatoi a
membrana con pressione di precarica inferiore di 0.2 bar a quella di regolazione del
pressostato che interviene per ultimo. Il controllo deve essere effettuato ad impianto fermo e
senza pressione, oppure con i serbatoi smontati dall’impianto.
Collegamenti elettrici
Il collegamento dell’alimentazione elettrica deve essere eseguito da un personale
autorizzato secondo le normative locali.
Prima di eseguire i collegamenti scollegare l’alimentazione elettrica generale!
Lo schema elettrico e le etichette del quadro, riportano le informazioni necessarie per il
collegamento e i valori richiesti di tensione d’alimentazione. Il quadro della pompa di servizio
ha una segnalazione di senso ciclico errato in caso di collegamento non corretto della linea
trifase.
Non avviare le pompe prima di averle riempite di liquido. Vedere il
manuale d’istruzione delle pompe. Per l’avviamento seguire la procedura
della sezione avviamento.
Versione monofase/trifase, pompa di servizio e pompa pilota se presente
Il cavo di tipo idoneo e sezione adeguata va collegato al quadro:
- L al morsetto dell’interruttore principale, N al morsetto di neutro (versione monofase).
- L1, L2, L3 ai morsetti dell’interruttore principale, N al morsetto di neutro se previsto
(versione trifase).
- PE al morsetto di terra.
ATTENZIONE
ATTENZIONE

it
9
Per i gruppi con motopompa fare riferimento anche al ibretto fornito con
la motopompa!
Installazione accessori
Fare riferimento alle istruzioni fornite insieme agli accessori.
Misuratore di portata
Il misuratore di portata permette al verifica della portata di ciascuna pompa e viene fornito
non montato come accessorio opzionale. Consultare la documentazione commerciale per la
selezione del modello idoneo.
Kit di aspirazione
Il kit comprende valvole, ed adattatori idonei all’ installazione sotto battente o
soprabattente e viene fornito non montato come accessorio opzionale. Consultare la
documentazione commerciale per la selezione del modello idoneo.
Kit adescamento
Il kit comprende il serbatoio e gli accessori idonei per l’ installazione soprabattente e viene
fornito non montato come accessorio opzionale. Consultare la documentazione commerciale
per la selezione del modello idoneo. Le tubazioni non sono fornite.
5. Impostazioni
Prima di eseguire le regolazioni scollegare l’alimentazione elettrica.
Funzionamento
L’avvio automatico delle pompe è determinato in base alle pressioni impostate sui pressostati.
Sono installati due pressostati per ogni pompa, con le stesse tarature, collegati in modo da
avviare la pompa con l’intervento di uno qualsiasi dei due.
La pressione differenziale (differenza tra la pressione di avvio e quella di fermata) e uguale per
le due pompe, valore tipico 0,6-1,0 bar.
Secondo le normative antincendio la prima pompa si avvia automaticamente, quando la
pressione nella tubazione principale scende ad un valore non inferiore a 0.8·Pmax (Pmax
pressione a mandata chiusa). La seconda pompa si avvia quando la pressione scende ad un
valore non inferiore a 0.6·Pmax

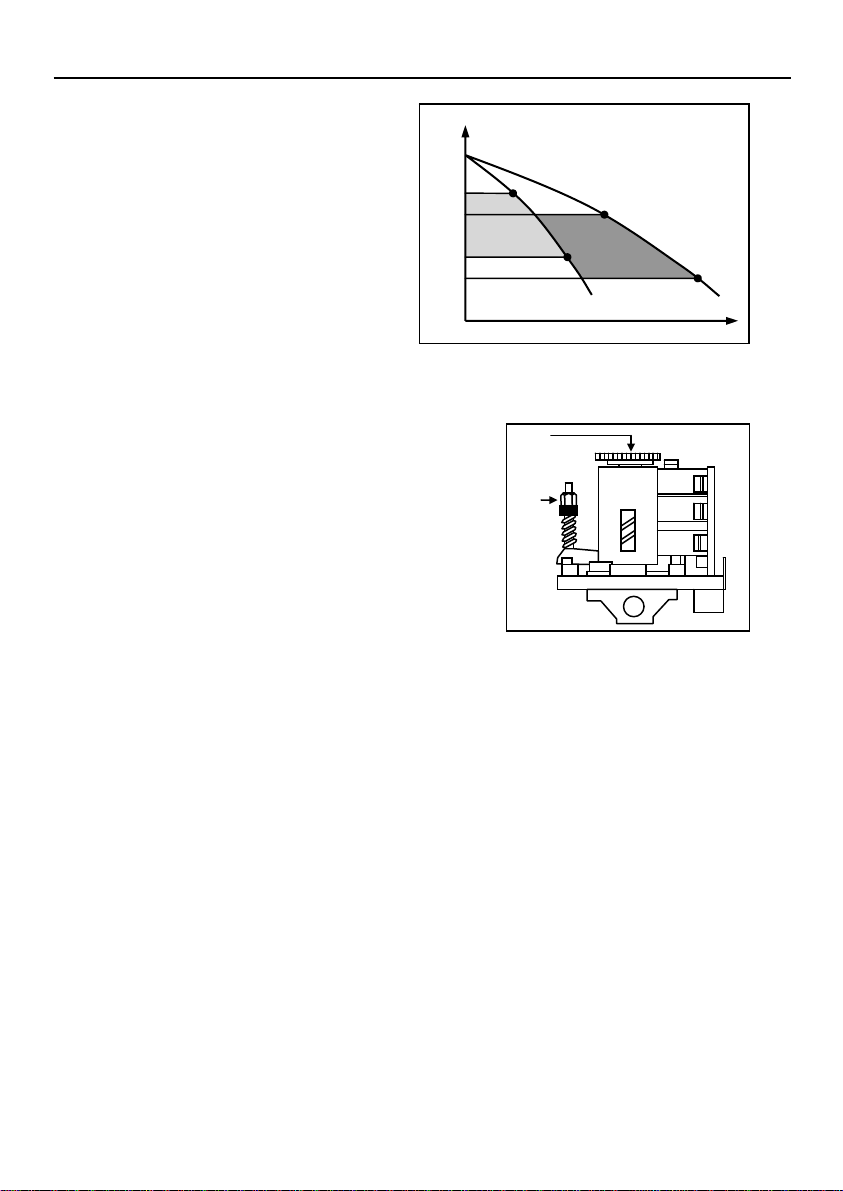

La figura 3 illustra il modo di funzionamento nel caso di 2 pompe:
ATTENZIONE

it
10
- Quando la pressione scende al valore P1 si
avvia la prima pompa.
- Se la pressione scende al valore P2 si avvia
la seconda pompa.
La fermata della pompa avviene solo
manualmente agendo sui comandi del
quadro. La pompa si ferma solo nella
condizione in cui la pressione nell’impianto
si sia ristabilita al valore P1s. La versione a
spegnimento automatico arresta le pompe
in modo automatico dopo un tempo
prefissato dal ripristino della pressione.
Pressostato
I pressostati sono regolati in fabbrica secondo una serie
di valori dipendenti dal tipo di pompa, i valori di
taratura sono indicati con una targa sul gruppo o nel
quadro o nella documentazione.
Per modificare valori di taratura in base alle condizioni
idrauliche dell’impianto agire sulle regolazioni del
pressostato:
1 Ps pressione di stop
2 Ps-P pressione differenziale
6. Avviamento
Per avviare il gruppo eseguire le operazioni:
a. Collegare l’alimentazione idrica
b. Collegare l’alimentazione elettrica
c. Verificare il valore di precarica del serbatoio
d. Chiudere le valvole di mandata pompa
e. Adescare il gruppo (vedi libretto pompe) ed il collettore di aspirazione
f. Inserire l’alimentazione elettrica con l’interruttore del quadro e mettere il gruppo in
modo manuale
g. Avviare la prima pompa
h. Per versioni trifase verificare il verso di rotazione, se errato scambiare due fasi
dell’alimentazione.
i. Aprire lentamente la valvola di mandata pompa e far uscire l’aria.
j. Ripetere per le altre pompe.
k. Impostare il gruppo in modo automatico
Impostazione di un nuovo valore
Per modificare le impostazioni entro i limiti di pressione massima delle pompe e/o
dell’impianto, dopo aver eseguito l’avviamento, procedere come segue per ciascuna pompa:
a. Regolare le pressioni di inserimento P start e disinserimento P stop per ogni coppia di
presso stati.
b. Aprire i rubinetti di prova in mandata in modo automatico per verificare i valori
G20_0004_A_
P
P2
P1
P2
H
Q
Fig. 3
Pmax
G20
_
0003
_
A
1
2
P1s
P2s
P1
Q

it
11
c. Ripetere fino ad ottenere il valore desiderato per ogni pressostato installato.
d. Determinare la pressione di precarica del serbatoio
Attenzione: ogni pompa ha due pressostati collegati che devono avere lo stesso valore di
taratura, la pompa si avvia allo scatto del primo che interviene.
7. Manutenzione
Manutenzione delle elettropompe
Vedere il libretto istruzioni dell'elettropompa.
Manutenzione del quadro
I quadri non necessitano di manutenzione.
Manutenzione dei serbatoi a membrana
Vedere il libretto istruzioni dei serbatoi, controllare almeno una volta all'anno il valore di
precarica.
Manutenzione delle motopompe
Il motore della motopompa richiede manutenzione periodica. Vedere il libretto istruzioni della
motopompa.
8. Elenco componenti
1 Quadro elettrico
2 Valvola intercettazione mandata
3 Connessione serbatoio
4 Collettore di mandata
5 Valvola di non ritorno
6 Base
7 Pressostati
8 Elettropompa pilota (se presente)
9 Motopompa (se presente)
10 Serbatoio carburante ( se presente)
11 Elettropompa
1
5
3
4
2
8
9
11
7
6
10
GEN
_
001
_
A
_
SC

it
12
A seconda del tipo di gruppo l’elettropompa può essere del tipo verticale od orizzontale.
Le connessioni possono essere di tipo filettato o flangiato a seconda del modello di gruppo.
La pompa pilota può essere presente o meno.
Il serbatoio carburante della motopompa puo essere installato sul gruppo o separato a
seconda delle dimensioni.
I quadri elettrici possono essere installati sul gruppo o separati nel caso di armadi a
pavimento.

it
13
9. Riparazioni - Ricambi
Per le riparazioni rivolgersi a personale qualificato ed utilizzare ricambi
originali. Consultare anche il manuale della motopompa.
10. Ricerca guasti gruppo
Le operazioni di manutenzione e riparazione devono essere eseguite da personale
qualificato.
Prima di intervenire sul gruppo scollegare l’alimentazione elettrica.
Prima di intervenire sul gruppo verificare che non vi siano
componenti idraulici in pressione.
Per i gruppi con motopompa fare riferimento anche al libretto fornito con
la motopompa.
Guasto Causa Rimedio
1. Alimentazione elettrica scollegata Collegare alimentazione1. Gruppo spento
2. Fusibile bruciato Sostituire il fusibile
1. Alimentazione elettrica scollegata Collegare alimentazione
2. Fusibile Bruciato Sostituire il fusibile
3. Interruttore automatico del
quadro
Ripristinare l’interruttore
automatico
2. Il motore non sia
avvia
4. Motore difettoso Riparare / sostituire il motore
1. Mancanza acqua in
aspirazione o nella pompa
Riempire la pompa o la
tubazione di aspirazione /
aprire le valvole d’intercettazione
2. Aria in aspirazione o nella
pompa
Sfiatare la pompa, verificare le
connessioni d’aspirazione
3. Perdite in aspirazione Verificare l’NPSH e se
necessario modificare l’impianto
4. Valvola di ritegno bloccata Pulire la valvola
5. Tubazione ostruita Pulire la tubazione
3. Il motore gira ma
non viene erogata
acqua
6. Motori trifase con senso
rotazione errata
Cambiare verso di rotazione
1. Tenuta meccanica difettosa Sostituire la tenuta meccanica4. Perdita acqua
dalla pompa 2. Sollecitazione meccanica
sulla pompa
Sostenere le tubazioni
1. Ritorno d’acqua all’arresto Verificare la valvola di ritegno
2. Cavitazione Verificare l’aspirazione
5. Rumore
eccessivo
3. Ostacolo alla rotazione
pompa
Verificare le sollecitazioni
meccaniche sulla pompa
INFORMAZIONI PER L’INSTALLATORE E L’UTILIZZATORE
ATTENZIONE
ATTENZIONE

it
14
11. Dismissione
Rispettare le regole e le leggi vigenti per lo smaltimento dei rifiuti, anche per l’imballo.

it
15
12. Dati tecnici
Per i gruppi con motopompa fare riferimento anche al libretto fornito con
la motopompa.
I dati si riferiscono al prodotto in esecuzione standard.
Tensione nominale 1 x 230V +/-10%, 50Hz (Monofase)
3 x 400V +/-10%, 50Hz (Trifase)
Corrente nominale Vedere targa dati quadro elettrico
Grado di protezione Elettropompa IP55
Quadro IP54
Pressostato IP54
50Hz 2900
min-1
LpA (dB±2)
P2 (kW) 1P 2P 3P 4P
2,2 <70 <70 <70 <71
3 <70 <70 71 72
4 <70 70 72 73
5,5 <70 71 73 74
7,5 <70 72 74 75
11 73 76 78 79
15 75 78 80 81
18,5 75 78 80 81
Livello emissione sonora gruppo
con elettropompe
22 75 78 80 81
Temperatura del liquido +4 °C a + 40°C
Temperatura ambiente +4 °C a + 40°C
Installazione Interno, protetto da agenti atmosferici.
Al riparo da fonti di calore.
Max 1000 m slm.
Pressione di esercizio Max 8 bar, 10 bar, 16 bar. Dipende dal tipo di pompa
(vedere libretto pompa)
Pressione minima aspirazione Secondo curva NPSH con un margine di almeno 0.5 m per
acqua priva di aria.
Pressione massima aspirazione Assicurare che la pressione in ingresso più la pressione a
mandata chiusa non superi la pressione massima di esercizio.
Quadro elettrico Potenza max: fare riferimento alla targa dati del quadro
elettrico.
Tensione ausiliaria 12/24Vac
Vedere schema allegato al quadro.
Pompe Vedere libretto istruzioni pompa
Serbatoi Vedere libretto istruzioni dei serbatoi. Se installati possono
limitare la temperatura e pressione d’esercizio
Avviamenti orari Vedere libretto istruzioni pompa
ATTENZIONE

it
16
13. Quadro elettrico
I dati si riferiscono al prodotto in esecuzione standard
Limiti d’impiego
Temperatura ambiente utilizzo e stoccaggio: da +0°C .. +40 °C
Umidità: 5%..40% purché non vi siano fenomeni di condensazione
Altitudine: max 1000m slm
Ambienti polverosi, con presenza di sabbia o ambienti umidi di tipo marino possono
provocare deterioramenti precoci compromettendo il regolare funzionamento.
Per le caratteristiche dettagliate consultare la documentazione allegata al quadro.
Quadro Elettropompa di Servizio
Generalità
Quadro elettrico per il comando e gestione di elettropompa antincendio, singola o installata
in gruppi di pressione, realizzata in conformità alle disposizioni richieste dalla normativa
antincendio UNI EN 12845.
Disponibile anche in versione per reti con idranti, con spegnimento automatico della pompa
dopo che la pressione si sia mantenuta costante al di sopra del valore della pressione di
avviamento della pompa stessa, per un tempo indicato da disposizioni locali (valore di
default 20 minuti).
Il motore è protetto dal sovraccarico mediante fusibili ad alta capacità di rottura.

it
17
1 - Tastiera di segnalazione e comando
Segnalazioni principali, pulsante
avviamento manuale, pulsante arresto
manuale, pulsante test funzionamento
lampade.
2 - Strumento di misura
Amperometro
3 - Selettore a chiave tre posizioni
Selettore a 3 posizione “Manuale -
Automatico - 0“ con chiave estraibile solo
in posizione auto
- Modo automatico: Avviamento motore
da pressostato. Spegnimento manuale, ad
eccezione della versione elettropompa per
reti con idranti.
- Modo di blocco “0”: Elettropompa
esclusa.
Arresto immediato motore se in funzione.
- Modo manuale: Possibilità di avviare e
fermare il motore manualmente.
4 - Interruttore generale
Interruttore generale bloccoporta
bloccabile in posizione aperto con
funzione di sezionatore ed arresto di
emergenza.
TASTIERA DI SEGNALAZIONE E COMANDO
LAMPADE - PULSANTI COLORE
1 PRESENZA LINEA
ALIMENTAZIONE
Verde
2 SEQUENZA FASI ERRATA Giallo
3 RICHIESTA AVVIAMENTO Giallo
4 POMPA IN MARCIA Rosso
5 MANCATO AVVIAMENTO Giallo
6 START MANUALE Verde
7 STOP MANUALE Rosso
8 PROVA LAMPADE Nero
GEN
_
0017
_
A
_
SC
1
2
3
4
6
5
7
8

it
18
MODO FUNZIONAMENTO AUTOMATICO
Selettore a chiave in posizione automatico “AUT”.
Solo in questa posizione è possibile estrarre la chiave per garantire il funzionamento
automatico.
Avviamento
L’avvio avviene dopo un comando da presso stato.
Sono visualizzate le seguenti informazioni
1 - LINEA ELETTRICA, se presente, led verde acceso
4 - POMPA IN MARCIA, led rosso acceso
Spegnimento
Anche se si ha il ripristino della pressione e del contatto del pressostato l’elettropompa resta
in marcia e deve essere spenta manualmente come richiesto dalla normativa antincendio.
Per spegnere posizionare il selettore a chiave in posizione “MAN” o Escluso “0”.
Nella variante versione per reti ad idranti lo spegnimento avviene in automatico dopo il
ripristino della pressione per un tempo indicato da disposizioni locali (Valore di default 20
minuti).
La tastiera di segnalazione e comando non ha influenza sull’avviamento in automatico del
motore.
In caso di Mancato avviamento automatico sono visualizzate le seguenti informazioni
1 - LINEA ELETTRICA, se presente, led verde acceso
3 - RICHIESTA AVVIAMENTO, led giallo acceso
5 - MANCATO AVVIAMENTO, led giallo acceso
Per la risoluzione del problema vedere ricerca guasti
MODO FUNZIONAMENTO MANUALE
Selettore a chiave in posizione automatico “MAN”
Avviamento
Avvio manuale tramite comando da pulsante START
Sono visualizzate le seguenti informazioni
1 - LINEA ELETTRICA, se presente, led verde acceso
3 - RICHIESTA AVVIAMENTO, led giallo acceso in presenza di richiesta di avviamento
4 - POMPA IN MARCIA, led rosso acceso.
Spegnimento
Manuale con pulsante di STOP

it
19
Richiesta e mancato avviamento
In modalità manuale non si può avviare la pompa con richiesta da pressostato, ma viene
attivata la segnalazione di mancato avviamento.
1 - LINEA ELETTRICA, se presente, led verde acceso
3 - RICHIESTA AVVIAMENTO, led giallo acceso
5 - MANCATO AVVIAMENTO, led giallo acceso
MODO FUNZIONAMENTO ESCLUSO
Selettore a chiave in posizione automatico “0”.
Blocca il funzionamento della pompa.
-Se il selettore a chiave viene portato in posizione di ESCLUSO “0” impedisce
l’avviamento del motore sia da pressostato che da tastiera, nel caso di motore già
avviato, lo arresta.
TERMINALI DI COMANDO, MORSETTIERA INTERNO QUADRO
All’interno del quadro alimentazione elettropompa di servizio vengono forniti di serie dei
contatti liberi per la trasmissione allarmi al locale sorvegliato dei segnali di:
- Richiesta avviamento
- Mancato avviamento
- Linea elettrica presente
- Motore in marcia.
Il collegamento a questi contatti,degli allarmi e delle segnalazioni acustico luminose
opzionali, è a cura dell’installatore utilizzando una sorgente d’alimentazione separata da
quella del quadro.
Accessori opzionali
Per i collegamenti consultare documentazione allegata al quadro.
In aggiunta ai contatti liberi forniti di serie è disponibile kit opzionale per rilancio dei segnali:
- 1: Mancato avviamento
- 2: Pompa in funzione
- 3: Richiesta avviamento
- 4: Selettore in posizione automatico “AUT”
- 5: Selettore in posizione non automatico “MAN” o “0”
- 6: Presenza linea elettrica
ATTENZIONE

it
20
VERSIONI DI QUADRO DISPONIBILI A RICHIESTA
Versione con autoprova settimanale
Il quadro principale contiene un circuito ausiliario con orologio settimanale che, consente di
avviare periodicamente le pompe di servizio e verificare il funzionamento tramite il
pressostato posto sul corpo pompa (Circuito di ricircolo), in caso di guasto viene attivata una
segnalazione mediante un contatto libero supplementare al quale è possibile collegare un
allarme acustico luminoso opportunamente alimentato. L’orologio è regolato in fabbrica per
attivare l’autoprova ogni lunedì alle ore 10:00.
Scalare di almeno 5 minuti l’inizio dell’autoprova per le varie elettropompe.
La funzione dell’ autoprova è solo di fornire un avviamento periodico per
prevenire i problemi dovuti ai periodi di fermo delle pompe ma non può
sostituire i controlli periodici previsti normativa.
Versione con spegnimento automatico per reti di idranti
Il quadro principale contiene un timer che permette lo spegnimento automatico della pompa
dopo che la pressione dell’impianto si sia mantenuta costante al di sopra del valore della
pressione di avviamento della pompa stessa, per il tempo stabilito dai regolamenti locali (
Valore di default 20 minuti).
Quadro Elettropompa Pilota
I dati si riferiscono al prodotto in esecuzione standard.
Generalità
Quadro elettrico per il comando e gestione di elettropompa pilota installata in gruppi di
pressione.
Il motore è protetto dal sovraccarico mediante interruttore automatico.

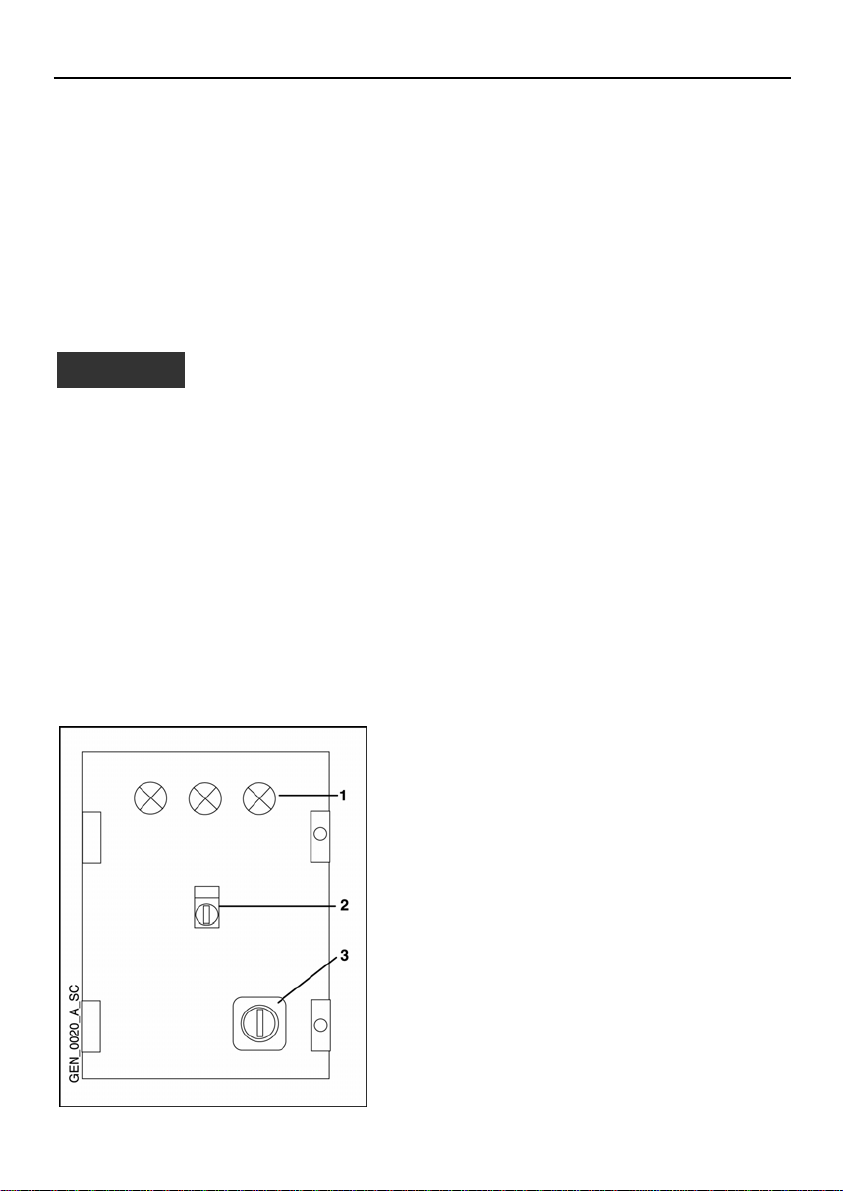

1 - Segnalazione
- Tensione elettrica alimentazione, colore bianco.
- Sovraccarico termico, colore rosso.
- Pompa in marcia, colore verde.
2 - Selettore a tre posizioni
- MANUALE : Avvia il motore manualmente.
- AUTOMATICO: Avviamento e Arresto motore da
pressostato.
- ESCLUSO “0”: Elettropompa esclusa non può
avviarsi arresto immediato motore se in funzione.
3 - Interruttore generale
Interruttore generale boccoporta bloccabile in
posizione aperto con funzione di sezionatore ed
arresto di emergenza.
ATTENZIONE
